手机充电器电路图讲解时间:2012-12-18 来源:作者:分析一个电源,往往从输入开始着手。
220V交流输入,一端经过一个4007半波整流,另一端经过一个10欧的电阻后,由10uF电容滤波。
这个10欧的电阻用来做保护的,如果后面出现故障等导致过流,那么这个电阻将被烧断,从而避免引起更大的故障。
右边的4007、4700pF电容、82KΩ电阻,构成一个高压吸收电路,当开关管13003关断时,负责吸收线圈上的感应电压,从而防止高压加到开关管13003上而导致击穿。
13003为开关管(完整的名应该是MJE13003),耐压400V,集电极最大电流1.5A,最大集电极功耗为14W,用来控制原边绕组与电源之间的通、断。
当原边绕组不停的通断时,就会在开关变压器中形成变化的磁场,从而在次级绕组中产生感应电压。
由于图中没有标明绕组的同名端,所以不能看出是正激式还是反激式。
不过,从这个电路的结构来看,可以推测出来,这个电源应该是反激式的。
左端的510KΩ为启动电阻,给开关管提供启动用的基极电流。
13003下方的10Ω电阻为电流取样电阻,电流经取样后变成电压(其值为10*I),这电压经二极管4148后,加至三极管C945的基极上。
当取样电压大约大于1.4V,即开关管电流大于0.14A时,三极管C945导通,从而将开关管13003的基极电压拉低,从而集电极电流减小,这样就限制了开关的电流,防止电流过大而烧毁(其实这是一个恒流结构,将开关管的最大电流限制在140mA左右)。
变压器左下方的绕组(取样绕组)的感应电压经整流二极管4148整流,22uF电容滤波后形成取样电压。
为了分析方便,我们取三极管C945发射极一端为地。
那么这取样电压就是负的(-4V左右),并且输出电压越高时,采样电压越负。
取样电压经过6.2V稳压二极管后,加至开关管13003的基极。
前面说了,当输出电压越高时,那么取样电压就越负,当负到一定程度后,6.2V稳压二极管被击穿,从而将开关13003的基极电位拉低,这将导致开关管断开或者推迟开关的导通,从而控制了能量输入到变压器中,也就控制了输出电压的升高,实现了稳压输出的功能。
电阻分类、标识及识读一、实验目的:1.了解电阻的分类2.掌握电阻的标识及识读方法二、实验器材:电阻若干三、实验内容1.电阻分类1.1按结构可分为:可变电阻和固定电阻1.1.1可变电阻(大致分为14种)合成碳膜电位器、有机实心电位器、金属玻璃釉电位器、线绕电位器、金属膜电位器、导电塑料电位器、带开关的电位器、预调式电位器、直滑式电位器、双连电位器、多连电位器(四连)、无触点电位器。
电位器是一种机电元件,它靠电刷在电阻体上的滑动,取得与电刷位移成一定关系的输出电压。
1)合成碳膜电位器是目前使用最多的一种电位器。
其电阻体是用碳黑、石墨、石英粉、有机粘合剂等配制的混合物,涂在胶木板或玻璃纤维板上制成的。
优点:分辨率高、阻值范围宽。
缺点:滑动噪声大、耐热耐湿性不好。
用途:品种:普通合成碳膜电位器带开关小型合成碳膜电位器单联带开关(无开关)电位器双联同轴无开关(带开关)电位器双联异轴无开关(带开关)电位器小型精密合成碳膜电位器推拉开关合成碳膜电位器直滑式合成碳膜电位器精密多圈合成碳膜电位器等。
2)有机实心电位器是一种新型电位器,它是用加热塑压的方法,将有机电阻粉压在绝缘体的凹槽内。
优点:耐热性好、功率大、可靠性高、耐磨性好。
缺点:温度系数大、动噪声大、耐潮性能差、制造工艺复杂、阻值精度较差。
用途:在小型化、高可靠、高耐磨性的电子设备以及交、直流电路中用作调节电压、电流。
品种:小型实心电位器直线式实心电位器对数式实心电位器。
3)金属玻璃铀电位器用丝网印刷法按照一定图形,将金属玻璃铀电阻浆料涂覆在陶瓷基体上,经高温烧结而成。
优点:阻值范围宽,耐热性好,过载能力强,耐潮,耐磨。
缺点:接触电阻和电流噪声大。
用途:4)绕线电位器将康铜丝或镍铬合金丝作为电阻体,并把它绕在绝缘架上制成。
优点:是接触电阻小,精度高,温度系数小;缺点:分辨力差,阻值偏低,高频特性差。
用途:主要用作分压器、变阻器、仪器中调零和工作点等。
品种:有普通线绕电位器、普通多圈线绕电位器、精密多圈线绕电位器、直滑式精密多圈线绕电位器、函数式精密多圈线绕电位器等。
电阻与电阻器的表示符号一、电阻与电阻器的表示符号通常,大家将导体对电流的阻碍作用称为电阻,应用这钟阻碍作用制作的器件称为电阻器,简称电阻。
电阻器在电路中的主要作用是稳定和调节电路中的电流和电压,同常用来降压、限流、隔离、过滤(与电容配合)、匹配调节信号幅度等,是电路中应用最广泛的元件之一。

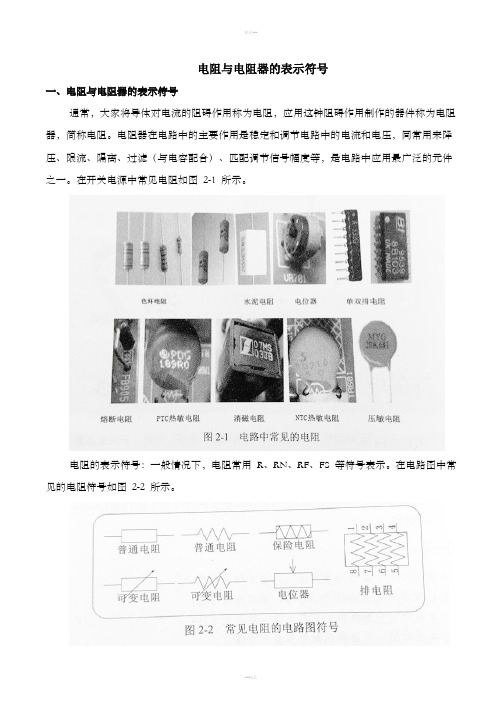

在开关电源中常见电阻如图2-1 所示。
电阻的表示符号:一般情况下,电阻常用R、RN、RF、FS 等符号表示。
在电路图中常见的电阻符号如图2-2 所示。
二、电阻的分类电阻按照其工作特性及在电路中的作用,可将其分为普通电阻和特殊电阻。
普通电阻又分固定式电阻和可变式电阻两大类。
阻值固定不变的电阻称为固定电阻,主要有碳膜电阻、金属膜电阻、氧化膜电阻、水泥电阻和线绕电阻等;碳膜电阻额定功率较小,一般为1/8 W ~2 W,且适合70℃以下的温度工作;金属膜电阻有较高耐高温性能,可在125℃以下长期工作,电阻的温度系数小、稳定性能好、精密度高、噪声小、功率一般为1/8 W ~3 W;氧化膜电阻耐热、耐压性能好,可代替金属膜电阻。
水泥电阻、线绕电阻功率大、体积大;阻值在一定范围内连续可调用的电阻称为可变电阻或电位器。
规定式电阻有两个接线端,电位器有三个接线端。
三、特殊电阻在电源电路中除了普通电阻广泛应用外,还有一些比较常用的特殊电阻介绍如下:1.保险电阻保险电阻又叫熔断电阻,它具有双重功能,在正常情况下具有普通的电阻特性,一旦电路中因某个元器件损坏引起电压升高、电流增大,保险电阻就会在固定的时间内熔断,从而达到保护其他元器件的时间内熔断,从而达到保护其他元器件的目的。
目前CRT 显示器电源电路中的保险电阻常用的是黑色圆柱形的,LCD 显示器电源电路中的保险电阻一般有绿色贴片式、黑色排组、灰色直插式和PTC 等几种。
保险电阻常用F/FB/L 或R 表示,有时还注为“0”、“000”或额定电流值,如图2-1 所示的熔断电阻为圆柱状保险电阻,图2-3 所示的为贴片状保险电阻。
电阻的类别和符号为了区别不同种类的电阻,常用几个拉丁字母表示电阻类别,如下图所示。
第一个字母R表示电阻,第二个字母表示导体材料,第三个字母表示形状性能。
表1 电阻的类别和符号表2 常用电阻的技术特性电阻阻值的识别一、电阻阻值的色环表示法色环电阻的识别方法不是随便规定的,这个方法是科学的、严谨的,它实际上是数学方法的演绎和变通;它和10的整数幂、乘方的指数具有密切的逻辑关系;它是国际上通用的科学计数法的“色彩化”。
1、颜色和数字的对应关系:颜色和阿拉伯数字之间的对应关系,这种规定是国际上公认的识别方法:颜色: 棕红橙黄绿蓝紫灰白黑数字: 1 2 3 4 5 6 7 8 9 0我们建议分两段背诵,容易记忆:棕红橙黄绿兰紫灰白黑此外,还有金、银两个颜色要特别记忆,它们在色环电阻中,处在不同的位置具有不同的数字含义,这是需要特别注意的。
对此,我们放在后面介绍。
“四色环”读数规则所谓“四色环电阻”就是指用四条色环表示阻值的电阻。
从左向右数,第一,二环表示两位有效数字,第三环表示数字后面添加“0”的个数。
第四环表示电阻的“精度”,也就是阻值的误差。
金色代表误差±5%,银色代表误差±10%。
所谓“从左向右”,我们是指把电阻象图中所画的样子放置——四条色环中,有三条相互之间的距离*得比较近,而第四环距离稍微大一点。
如图片所示:41 2 3但是现在的电阻产品,你要区分色环距离的大小的确很困难,哪一环是第一环,往往凭借经验来识别;对四色环而言,还有一点可以借鉴,那就是:四色环电阻的第四环不是金色就是银色,而不会是其它颜色(这一点在五色环中不适用);这样你就可以知道那一环该是第一环了。
请看下面例子:红紫棕金2 7 1个0 5%第一环:红——代表2;第二环:紫——代表7;第三环:棕——代表1,但是第三环的“1”并不是“有效数字”,而是表示在前面两个有效数字后面添加“零”的个数。
由此看来,这个电阻的阻值应该是270,单位是什么?在色环电阻中,一律默认为“欧姆”(电阻的基本单位,符号是Ω)。
电阻类别(带实物图)一、基础知识电阻器是电路元件中应用最广泛的一种,在电子设备中约占元件总数的30%以上,其质量的好坏对电路工作的稳定性有极大影响。
它的主要用途是稳定和调节电路中的电流和电压,其次还作为分流器分压器和负载使用。
1.分类在电子电路中常用的电阻器有固定式电阻器和电位器,按制作材料和工艺不同,固定式电阻器可分为:膜式电阻(碳膜RT、金属膜RJ、合成膜RH和氧化膜RY)、实芯电阻(有机RS和无机RN)、金属线绕电阻(RX)、特殊电阻(MG型光敏电阻、MF型热敏电阻)四种。
表1 几种常用电阻的结构和特点2.主要性能指标额定功率:在规定的环境温度和湿度下,假定周围空气不流通,在长期连续负载而不损坏或基本不改变性能的情况下,电阻器上允许消耗的最大功率。
为保证安全使用,一般选其额定功率比它在电路中消耗的功率高1-2倍。
额定功率分19个等级,常用的有0.05W、0.125W、0.25 W、0.5 W、1 W、2 W、3 W、5 W、7 W、10 W,在电路图中非线绕电阻器额定功率的符号表示如下图:电阻器阻值标示方法1、直标法:用数字和单位符号在电阻器表面标出阻值,其允许误差直接用百分数表示,若电阻上未注偏差,则均为±20%。
2、文字符号法:用阿拉伯数字和文字符号两者有规律的组合来表示标称阻值,其允许偏差也用文字符号表示。
符号前面的数字表示整数阻值,后面的数字依次表示第一位小数阻值和第二位小数阻值。
表示允许误差的文字符号文字符号 D F G J K M允许偏差±0.5% ±1% ±2% ±5% ±10% ±20%3、数码法:在电阻器上用三位数码表示标称值的标志方法。
数码从左到右,第一、二位为有效值,第三位为指数,即零的个数,单位为欧。
偏差通常采用文字符号表示。
4、色标法:用不同颜色的带或点在电阻器表面标出标称阻值和允许偏差。
国外电阻大部分采用色标法。
电阻欧姆的符号 ascii
电阻欧姆是计量电阻的单位,通常表示为大写字母“Ω”。
在ASCII码中,Ω的代码是226和128和166。
它是一种非常重要的电学概念,电阻是指电流在电路中流动时遇到的阻力,单位是欧姆,即符
号Ω所代表的。
下面,我们将深入探讨电阻和欧姆及其符号ASCII的意义和应用。
第一步,了解电阻和欧姆的概念和意义。
电阻是顶着电流移动的
电阻,可以形成电阻器。
欧姆是电阻器电流与电压之比的单位。
也就
是说,1欧姆的电阻是指,当电压为1伏特,通过该电阻的电流为1安培时,该电阻的电阻值为1欧姆。
第二步,了解电阻欧姆的符号Ω的含义。
Ω的符号代表电阻或
电阻器的阻力单位。
它由独立计量组织国际电工委员会所批准,是国
际标准单位。
第三步,探讨Ω的用途。
在我们的日常生活中,Ω的使用非常
广泛。
在电路和电子设备的设计和制造过程中,电阻和欧姆的概念被
广泛应用。
此外,Ω符号也可以被用于各种类型的文档中,包括用户
手册、电路图、电气图等等。
第四步,学习Ω的ASCII码。
在计算机科学和软件工程领域,
Ω的ASCII码是非常重要的。
它可以被用来计算电路中的电流和电压,为电子工程师提供便利。
结论:总体而言,Ω的符号是非常重要的。
它代表着电阻和欧姆的测量单位,并为电气工程师提供了准确测量电路值的便利。
在计算
机科学和软件工程领域中,Ω的ASCII码也是不可或缺的。
导电体对电流的阻碍作用称着电阻,用符号R表示,单位为欧姆、千欧、兆欧,分别用Ω、kΩ、MΩ表示。
一、电阻的型号命名方法:国产电阻器的型号由四部分组成(不适用敏感电阻)第一部分:主称,用字母表示,表示产品的名字。
如R表示电阻,W表示电位器。
第二部分:材料,用字母表示,表示电阻体用什么材料组成,T-碳膜、H-合成碳膜、S-有机实心、N-无机实心、J-金属膜、Y-氮化膜、C-沉积膜、I-玻璃釉膜、X-线绕。
第三部分:分类,一般用数字表示,个别类型用字母表示,表示产品属于什么类型。
1-普通、2-普通、3-超高频、4-高阻、5-高温、6-精密、7-精密、8-高压、9-特殊、G-高功率、T-可调。
第四部分:序号,用数字表示,表示同类产品中不同品种,以区分产品的外型尺寸和性能指标等例如:R T 1 1 型普通碳膜电阻二、电阻器的分类1、线绕电阻器:通用线绕电阻器、精密线绕电阻器、大功率线绕电阻器、高频线绕电阻器。
2、薄膜电阻器:碳膜电阻器、合成碳膜电阻器、金属膜电阻器、金属氧化膜电阻器、化学沉积膜电阻器、玻璃釉膜电阻器、金属氮化膜电阻器。
3、实心电阻器:无机合成实心碳质电阻器、有机合成实心碳质电阻器。
4、敏感电阻器:压敏电阻器、热敏电阻器、光敏电阻器、力敏电阻器、气敏电阻器、湿敏电阻器。
三、主要特性参数1、标称阻值:电阻器上面所标示的阻值。
2、允许误差:标称阻值与实际阻值的差值跟标称阻值之比的百分数称阻值偏差,它表示电阻器的精度。
允许误差与精度等级对应关系如下:±0.5%-0.05、±1%-0.1(或00)、±2%-0.2(或0)、±5%-Ⅰ级、±10%-Ⅱ级、±20%-Ⅲ级3、额定功率:在正常的大气压力90-106.6KPa及环境温度为-55℃~+70℃的条件下,电阻器长期工作所允许耗散的最大功率。
线绕电阻器额定功率系列为(W):1/20、1/8、1/4、1/2、1、2、4、8、10、16、25、40、50、75、100、150、250、500非线绕电阻器额定功率系列为(W):1/20、1/8、1/4、1/2、1、2、5、10、25、50、1004、额定电压:由阻值和额定功率换算出的电压。
电阻器在电子电路中,为了控制电压和电流,需要用到电阻器。
电阻器通常叫做电阻。
电阻器的种类很多,从结构形式来分,有固定电阻、可变电阻和电位器三种。
在电路中,电阻器的符号如图1所示。
图11.常用电阻的结构和特点。
常用电阻有碳膜电阻、碳质电阻、金属膜电阻、线绕电阻和电位器等。
表1是几种常用电阻的结构和特点。
表1 几种常用电阻的结构和特点电阻种类电阻结构和特点碳膜电阻气态碳氢化合物在高温和真空中分解,碳沉积在瓷棒或者瓷管上,形成一层结晶碳膜。
改变碳膜厚度和用刻槽的方法变更碳膜的长度,可以得到不同的阻值。
碳膜电阻成本较低,性能一般。
金属膜电阻在真空中加热合金,合金蒸发,使瓷棒表面形成一层导电金属膜。
刻槽和改变金属膜厚度可以控制阻值。
这种电阻和碳膜电阻相比,体积小、噪声低、稳定性好,但成本较高。
碳质电阻把碳黑、树脂、粘土等混合物压制后经过热处理制成。
在电阻上用色环表示它的阻值。
这种电阻成本低,阻值范围宽,但性能差,很小采用。
线绕电阻用康铜或者镍铬合金电阻丝,在陶瓷骨架上绕制成。
这种电阻分固定和可变两种。
它的特点是工作稳定,耐热性能好,误差范围小,适用于大功率的场合,额定功率一般在1瓦以上。
碳膜电位器它的电阻体是在马蹄形的纸胶板上涂上一层碳膜制成。
它的阻值变化和中间触头位置的关系有直线式、对数式和指数式三种。
碳膜电位器有大型、小型、微型几种,有的和开关一起组成带开关电位器。
还有一种直滑式碳膜电位器,它是靠滑动杆在碳膜上滑动来改变阻值的。
这种电位器调节方便。
线绕电位器用电阻丝在环状骨架上绕制成。
它的特点是阻值范围小,功率较大。
2.标称阻值和允许误差。
大多数电阻上,都标有电阻的数值,这就是电阻的标称阻值。
电阻的标称阻值,往往和它的实际阻值不完全相符。
有的阻值大一些,有的阻值小一些。
电阻的实际阻值和标称阻值的偏差,除以标称阻值所得的百分数,叫做电阻的误差。
表2是常用电阻允许误差的等级。
表2 常用电阻允许误差的等级允许误差±0.5% ±1% ±2% ±5% ±10% ±20%级别005 01 02 ⅠⅡⅢ国家规定出一系列的阻值作为产品的标准。
电阻电流电压的符号
电阻、电流、电压是电学中的三个基本物理量,它们的符号分别为:
1. 电阻的符号为R,单位为欧姆(Ω)。
2. 电流的符号为I,单位为安培(A)。
3. 电压的符号为U,单位为伏特(V)。
在电路中,电阻、电流、电压之间有着密切的关系。
电阻是指电路中阻碍电流流动的物理量,电流是指电荷在导体中的流动,电压是指电路两端电势差的大小。
在欧姆定律中,电阻、电流、电压之间的关系可以用以下公式表示:
U = R ×I
其中,U表示电压,R表示电阻,I表示电流。
这个公式表明,电压和电流成正比例关系,电阻和电压成反比例关系,而电流和电阻成正比例关系。
在电路中,电阻、电流、电压的符号和单位是非常重要的,它们的正确使用可以帮助我们更好地理解电路的工作原理,从而更好地设计和维护电路。
热敏电阻压敏电阻符号热敏电阻(PTC)和压敏电阻(NTC)是常见的电阻器件,它们在电子电路中起着重要的作用。
本文将介绍热敏电阻和压敏电阻的符号表示方法。
I. 热敏电阻(PTC)热敏电阻,全称为Positive Temperature Coefficient的缩写,意为正温度系数电阻器。
它的电阻值在温度变化时呈正向变化的特性。
下图是热敏电阻的符号表示:[热敏电阻符号示意图]从图中可以看出,热敏电阻的符号由一个矩形框表示,框内有一横线分割成上下两部分,上面是一条斜线,下面则是一个字母R和一个小写字母b的组合。
这个字母b代表的是热敏材料(热敏电阻的核心部分),它的特性使得热敏电阻的电阻值有温度敏感性。
II. 压敏电阻(NTC)压敏电阻,全称为Negative Temperature Coefficient的缩写,意为负温度系数电阻器。
它的电阻值在温度变化时呈负向变化的特性。
下图是压敏电阻的符号表示:[压敏电阻符号示意图]从图中可以看出,压敏电阻的符号类似于普通电阻的符号,唯一的区别是在符号顶部有一个T字符,表示Temperature(温度)的缩写,以示其与普通电阻的区别。
综上所述,热敏电阻的符号是一个矩形框内有一条斜线和一个字母R和b的组合,而压敏电阻的符号则是一个普通电阻符号的顶部加上一个字母T。
需要注意的是,热敏电阻和压敏电阻的符号只是用来表示它们的存在,并不能直接说明电阻器的具体参数,如电阻值、功率等。
因此,在实际应用中,我们需要结合其他电路元件和电路图来准确描述和使用热敏电阻和压敏电阻。
总结:本文简要介绍了热敏电阻和压敏电阻的符号表示方法。
热敏电阻的符号为一个矩形框内有一条斜线和一个字母R和b的组合,而压敏电阻的符号则是一个普通电阻符号的顶部加上一个字母T。
这些符号只是用来表示热敏电阻和压敏电阻的存在,并不能直接说明电阻器的具体参数。
在实际应用中,我们需要结合其他电路元件和电路图来准确描述和使用它们。
电阻的类别和符号
电阻器按其结构可分为固定电阻器、半可调电阻器和电位器三大类。
在电路中,固定电阻器、半可调电阻器的符号是R,电位器的符号是RP。
为了区别不同种类的电阻,常用几个拉丁字母表示电阻类别,如图1所示。
第一个字母R表示电阻,第二个字母表示导体材料,第三个字母表示形状性能。
上图是碳膜电阻,下图是精密金属膜电阻。
表1列出电阻的类别和符号。
表2是常用电阻的技术特性。
图1
表1 电阻的类别和符号
表2 常用电阻的技术特性
定电阻器在电路图中的符号用长方块表示电阻体,两边短线分别表示电阻器的两根引
出线。
不论是碳质电阻器或是金属膜电阻器,凡是阻值固定不•变的电阻器,都用这个符号来表示,如图所示。
固定电阻器用文字符号常用字母"R”表示。
可变电阻器在电路图中的符号仍用长方块来代表电阻体,用箭头来形象地表示可以移动的滑动触点。
因为可变电阻器是只有两个接线头的变阻元器件,所以只用一根引线和一个带箭头的折线来表示,或用一个带有箭头的固定电阻器符号来表示,如图(b)、(c)、(d)所示。
电位器符号两边的短线表示电阻体两端的引出焊片,带箭头的折线代表电阻体上的滑动触点,如图1 -23 (e)所示。
带有开关的电位器符号如图1-23(f)所示,其中左面部分表示开关,中间虚线表示了开关与电位器是由同一转轴控制的。
通常音量控制采用带开关电位器,所以一般电路图中虚线往往不画出来。
电位器的文字符号常用字母“RP,’来表示。
常用保险电阻器的符号如图所示。
