电阻与电阻器的表示符号一、电阻与电阻器的表示符号通常，大家将导体对电流的阻碍作用称为电阻，应用这钟阻碍作用制作的器件称为电阻器，简称电阻。
电阻器在电路中的主要作用是稳定和调节电路中的电流和电压，同常用来降压、限流、隔离、过滤（与电容配合）、匹配调节信号幅度等，是电路中应用最广泛的元件之一。

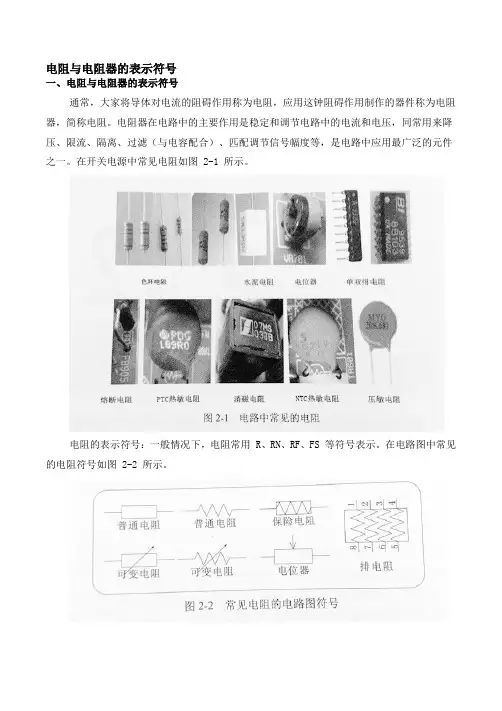

在开关电源中常见电阻如图 2-1 所示。

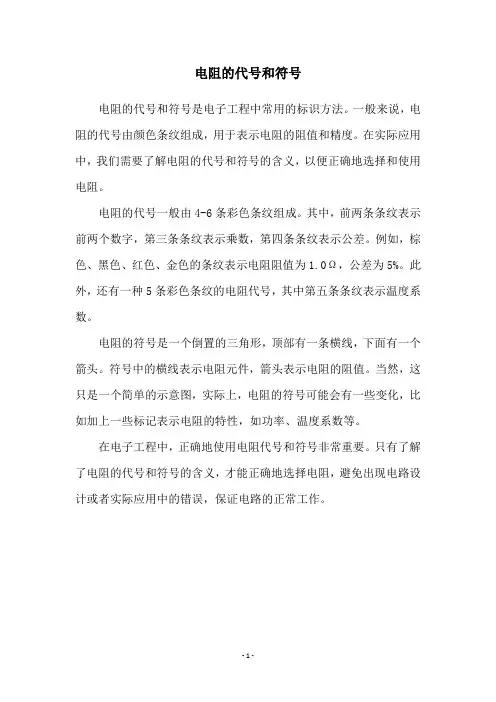

电阻的表示符号：一般情况下，电阻常用 R、RN、RF、FS 等符号表示。

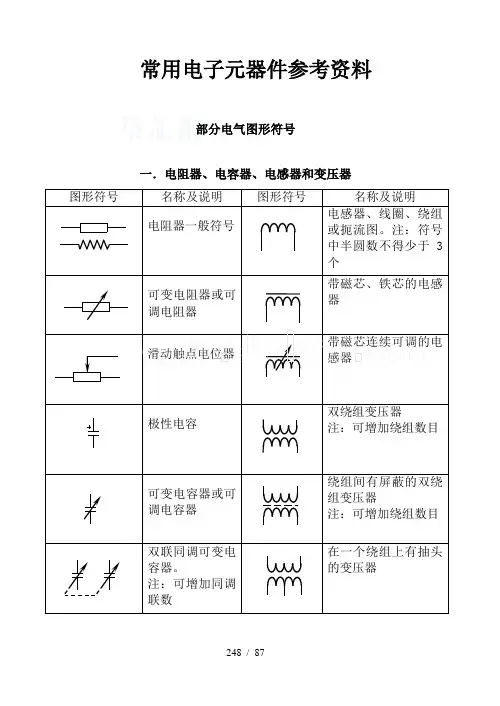

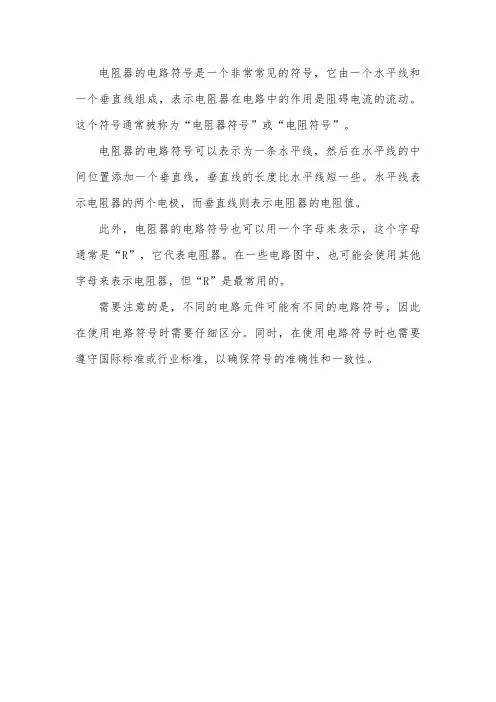

在电路图中常见的电阻符号如图 2-2 所示。
二、电阻的分类电阻按照其工作特性及在电路中的作用，可将其分为普通电阻和特殊电阻。
普通电阻又分固定式电阻和可变式电阻两大类。
阻值固定不变的电阻称为固定电阻，主要有碳膜电阻、金属膜电阻、氧化膜电阻、水泥电阻和线绕电阻等；碳膜电阻额定功率较小，一般为 1/8 W ～ 2 W，且适合 70℃以下的温度工作；金属膜电阻有较高耐高温性能，可在 125℃以下长期工作，电阻的温度系数小、稳定性能好、精密度高、噪声小、功率一般为 1/8 W ～ 3 W；氧化膜电阻耐热、耐压性能好，可代替金属膜电阻。
水泥电阻、线绕电阻功率大、体积大；阻值在一定范围内连续可调用的电阻称为可变电阻或电位器。
规定式电阻有两个接线端，电位器有三个接线端。
三、特殊电阻在电源电路中除了普通电阻广泛应用外，还有一些比较常用的特殊电阻介绍如下：1.保险电阻保险电阻又叫熔断电阻，它具有双重功能，在正常情况下具有普通的电阻特性，一旦电路中因某个元器件损坏引起电压升高、电流增大，保险电阻就会在固定的时间内熔断，从而达到保护其他元器件的时间内熔断，从而达到保护其他元器件的目的。
目前 CRT 显示器电源电路中的保险电阻常用的是黑色圆柱形的，LCD 显示器电源电路中的保险电阻一般有绿色贴片式、黑色排组、灰色直插式和 PTC 等几种。
保险电阻常用 F/FB/L 或 R 表示，有时还注为“0”、“000”或额定电流值，如图 2-1 所示的熔断电阻为圆柱状保险电阻，图 2-3 所示的为贴片状保险电阻。

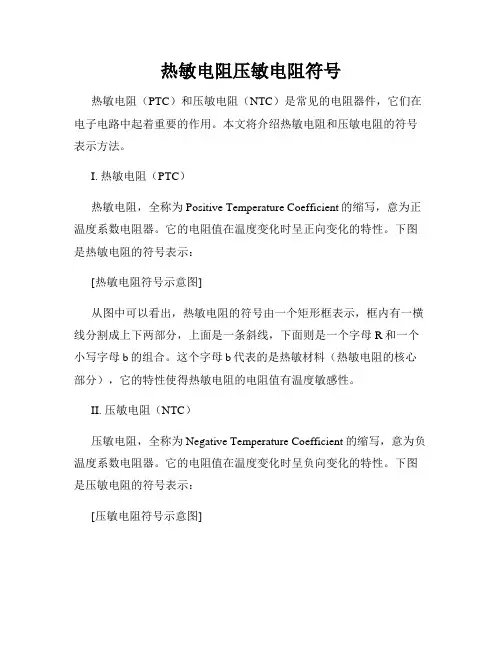

2.NTC、PPTC 热敏电阻NTC 热敏电阻是一种具有负温度系数变化的热敏元件，它的阻值随温度的升高而减小，可用于稳定电路的工作点。
PTC 热敏电阻是一种具有正温度系数变化的热敏元件，在达到某一定温度前，电阻值随温度的上升而缓慢上升，当超过这个温度时，其阻值急剧增大，这个特定温度点成为居里点。
PTC 热敏电阻的居里点可通过改变其材料中各种成分的比例而变化。
它在家电产品中被广泛应用，如彩电的消磁电阻、电饭煲的温控器等。
3.排电阻排电阻是一种把按一定规律排列的分立电阻集成在一起的组合型电阻，也称为集成电阻。
它是一种电阻网络，具有体积小、规整化、精密度高等特点，在计算机主板电路和 LCD 电路中比较常见，排电阻一般用 RN 表示。
计算机主板电路中的排电阻主要有 8 脚和 10 脚两种，其中 8 脚的用得较多。
如图 2-4 所示为贴片排电阻及内容结构图。
图 2-5 所示为直插式排电阻及其内部结构图。
四、电阻的标注方法电阻的标注方法要有三种，分别是直标法、数标法和色标法。
1.直标法直标法是指将电阻的类别、标称电阻值、允许偏差、额定功率及其他参数的数值等直接标在电阻的表面。
如图 2-6 所示的电阻标有 5W10Ω5%，说明其功率是 5 W，阻值是 10Ω，误差为±5%。
也有用数字加字母符号（Ω、K、M）或两者有规律的组合来表示电阻的阻值。
其中字母符号前面的数字表示阻值的整数部分，字母符号后面的数字表示阻值的小数部分。
如“4Ω7”，表示阻值为 4.7Ω；“4K7”，表示改电阻阻值为 4.7KΩ。
2.数标法数标法主要用三位数表示阻值，前两位表示有效数字，第三位数字是倍率。
如电阻上标注“ABC”，其阻值为AB×10c，其中，“C”如果为 9，则表明﹣1.例如标注为“563”，表示阻值为 56×103Ω=56KΩ；标注为“279”，表示阻值为 27×10﹣1Ω；标注“000”，表示阻值为 0。
这种电阻通常作保险电阻。
另外，可调电阻在标注阻值时，也常用三位数字表示。
第一、二位表示有数字，第三位表示倍率。
如：“203”表示20×103=20KΩ。
3.色标法识别电阻的色环。
小功率的电阻多数情况下用色环表示，特别是 0.5W 以下的碳膜和金属膜电阻使用较为普通，色环电阻的色环可分为三环、四环、五环 3 种，其标注及含义如图2-7 所示。
色环法中色环的基本色码对照如表 2-1 所示。
例如，电阻的色标分别为红黄黑金，对照色码表，其阻值为 24×10o，其误差为±50%，既阻值为 24Ω，误差为±5%；如电阻的色标分别为黄紫黑银棕，对照色码表，其阻值为 470×10﹣2，电阻的误差为±1%，既阻值为 4.7Ω，误差为±1%。
识别首位色环。
正确识别首位色环，对于准确读出电阻标称阻值是非常关键的。
识别首位色环的方法是：先找到末位色环，一般电阻的色环中，金银色环一般表示精度，如果再色环中有金或银色环的通常为末位色环；其次，最靠近引线端的色标是首位色环，依此定出右边的第二、三、四和第五位色标；第三，当色环中与最后一环的颜色相同时，则通过色环之间的距离来判断，既第一环与第二环之间的距离比最后一环与前一环的距离小；第四，如果色环中没有金或银色环，并且无法判断哪个色环最靠近引线端，可以先用万用表测量一下（可以试着用不用的量程测量），然后根据测量的阻值，确定乘数位色环的颜色，继而判断出首位色环的颜色。
五、用万用表检测电阻我们以常用的指针（模拟）式 MF47F 型和胜利仪器生产的 VICTOR VC9805A﹢为例来说明用万用表检测电阻。
1.用指针式万用表检测电阻步骤①：先将表笔按颜色红笔插入“+”插孔，黑笔插入“﹣”插孔。
步骤②：按照表盘放置符号“┴”或“┌┐”进行垂直或水平放置，为测量做好准备工作。
步骤③：旋转功能旋钮到欧姆档，选择合适量程（估计待测电阻的阻值，使指针稳定在刻度尺的中央为宜）。
步骤④：调零。
将两表笔金属部分相碰，用手指捏紧，另一只收转动“欧姆档调零旋钮”使指针偏转到电阻刻度线的最右端“0”处，分开两支表笔。
步骤⑤：用两表笔可靠的接触电阻的两个电极，指针开始向右偏，当指针稳定不动后，读取表盘数据。
如果指针停的位置太偏左侧，上调量程档，并重新“调零”，重新测量；若指针太偏右，下调量程档，并重新“调零”，重新测量，重新读数。
注意欧姆档的刻度尺是不等距的，但在每个大格内的小刻度是等距的。
步骤⑥：将读取的数乘以所选择的量程的倍数，就得到被测电阻的阻值。
步骤⑦:若所测结果与该电阻标注值相近，说明该电阻是最好的；若相差太大，则说明有问题。
2.用数字万用表检测电阻使用数字万用表检测电阻的方法可参照如下步骤：步骤①：打开电源，并选择测量档位及量程。
200Ω一下电阻选择“200”量程，200Ω～2K Ω电阻选择“2K”量程，2K～200KΩ电阻选择“200K”量程，200KΩ～2MΩ电阻选择“2M”量程，大雨 2MΩ电阻选择“20M”量程。
步骤②：测量。
将万用表分别稳定接触电阻的两个电极，在显示屏上会显示一个数字，该数字即为电阻的阻值。
步骤③：判断好坏。
若所测结果与改电阻标注值相近，说明电阻是好的；若相差太大，则说明有问题。
技巧提示：用数字万用表测量时，如果显示“1”表示“溢出”，说明量程选低了，可增大一档量程重测。
如果无论哪个量程测量时，都显示“1”，说明该电阻已开路损坏。
如果显示“00.0”，说明可能是量程选的太大了，减小一档重新测量。
对于高值电阻，如果出现数字跳变的现象，读取一个最小值即可；如果数字大范围跳变，说明该电阻不可靠，不能再用。
六、检测维修电阻时的代换原则在开关电源的维修中，主要使用万用表的欧姆档测量电阻的阻值来判断其是否出现断路、短路及阻值变化等故障。
检测出电阻损坏后，一般用功率、阻值均相同的同型号电阻进行更换即可，如果没有同型号时才进行替代，替代原则如下：1.普通电阻普通固定电阻损坏后，可用功率、阻值均相同的碳膜电阻或金属膜电阻替代；碳膜电阻损坏后，可用功率、阻值相同的金属膜电阻替代；金属莫电阻、金属氧化膜电阻、线绕电阻等损坏后，若手中没有同规格的电阻，可用电阻串并联的方法做应急处理。
普通电阻允许以大功率电阻替代同值的小功率电阻，但应采用原材料。
又如，不要轻易用普通电阻替代精密电阻。
保护电路中的取样电阻要采用原值、等功率电阻代替，如果阻值偏小会影响保护电路的灵敏度，而偏大则会导致保护电路误动作。
技巧提示：无论串联还是并联，各电阻上分担的功率数不应超过该电阻的额定功率。
2.特殊电阻特殊用途电阻不能随便替代。
例如，光敏电阻、压敏电阻、温度补偿电阻（正温度系数电阻，负温度系数电阻）和阻燃、熔断电阻等都有其特殊用途、当电阻损坏后不能随意替代。
3.熔断电阻熔断电阻的替代方法：熔断电阻损坏后，若无同型号熔断电阻更换，也可以用与其主要参数相同的其他型号熔断电阻替代，或用电阻与熔断器串联后代用。
用电阻与熔断器串联来替代熔断电阻时，电阻的阻值和功率应与损坏熔断电阻的阻值和功率相同，而熔断器的额定电流 I 可根据公式 I=√0.6p/R 计算得出。
其中，P 为原熔断电阻的额定功率；R 为原熔断电阻的电阻值。
对电阻值较小的熔断电阻，也可以用熔断电阻器直接代替。
熔断器的额定电流值也可以根据上述的计算公式计算出。
4.光敏电阻光敏电阻的替代方法：光敏电阻损坏后，若无相同型号的光敏电阻更换，则可以选用与其类型相同、主要参数相近的其他型号光敏电阻来替代，而光谱特性不同的光敏电阻（例如可见光光敏电阻、红外光光敏电阻、紫外光光敏电阻），即使阻值范围相同，也不可能互相替代。
5.压敏电阻压敏电阻的替代方法：压敏电阻一般应用于过压保护电路中，压敏电阻损坏后，应更换与其型号相同的压敏电阻，或用与其参数相同的其他型号压敏电阻来替代。
替代时，不能任意改变压敏点电阻的标称电压及电流容量，否则会失去保护作用，甚至会被烧毁。
技巧提示：消磁用 PTC 热敏电阻可以用与其额定电压值相同、阻值相近的同类热敏电阻代替。
例如。
20Ω的消磁用PTC 热敏电阻损坏后，可以用 18Ω或 27Ω的消磁用 PTC 热敏电阻直接替代；启动用 PTC 热敏电阻损坏后，应使用同型号热敏电阻代替或与其阻值、功率、启动电流、动作时间及耐压值均相同的其他型号热敏电阻替代，以免损坏压缩机；微波功率测量、温度检测、温度补偿、温度控制用负温度系数 NTC 热敏电阻及过电流保护用 PTC 热敏电阻损坏后，只能使用与其性能参数相同的同类热敏电阻更换，否则也会造成应用电路不工作或损坏。
