本文摘自再生资源回收-变宝网（）浅谈：电抗器的分类及特点电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。
一、电抗器的分类按功能、按接法、按结构及冷却介质、按用途进行分类。
1、按功能：分为限流和补偿。
2、按接法：分为并联电抗器和串联电抗器。
3、按结构及冷却介质：分为空心式、铁心式、干式、油浸式等，例如：干式空心电抗器、干式铁心电抗器、油浸铁心电抗器、油浸空心电抗器、夹持式干式空心电抗器、绕包式干式空心电抗器、水泥电抗器等。
4、按用途：按具体用途细分，例如：限流电抗器、滤波电抗器、平波电抗器、功率因数补偿电抗器、串联电抗器、平衡电抗器、接地电抗器、消弧线圈、进线电抗器、出线电抗器、饱和电抗器、自饱和电抗器、可变电抗器（可调电抗器、可控电抗器）、轭流电抗器、串联谐振电抗器、并联谐振电抗器等。
二、电抗器的特点1、该进线电抗器为三相，均为铁芯干式；2、外露部件均采取了防腐蚀处理，引出端子采用镀锡铜管端子；3、进线电抗器芯柱部分紧固件采用无磁性材料，减少运行时的涡流发热现象；4、该进线电抗器与国内同类产品相比具有体积小、重量轻、外观美等优点，可与国外知名品牌相媲美；5、线圈采用H级漆包扁铜线绕制，排列紧密且均匀，外表不包绝缘层，且有极佳的美感且有较好的散热性能；6、铁芯采用优质低损耗进口冷轧硅钢片，气隙采用环氧层压玻璃布板作间隔，以保证电抗器气隙在运行过程中不发生变化；7、进线电抗器的线圈和铁芯组装成一体后经过预烘→真空浸漆→热烘固化这一工艺流程，采用H级浸渍漆，使电抗器的线圈和铁芯牢固地结合在一起，不但大大减小了运行时的噪音，而且具有极高的耐热等级，可确保电抗器在高温下亦能安全地无噪音地运。
本文摘自变宝网-废金属_废塑料_废纸_废品回收_再生资源B2B交易平台网站；变宝网官网：/?qx买卖废品废料，再生料就上变宝网，什么废料都有！。
电抗器工作原理一、概述电抗器是一种电气元件，用于调节电路中的电流和电压。
它的主要作用是改变电路中的电感和电容，以达到控制电流和电压的目的。
本文将详细介绍电抗器的工作原理、分类、应用以及相关参数。
二、工作原理电抗器是由线圈和铁芯组成的。
当电流通过线圈时，线圈中产生磁场，磁场会与铁芯相互作用，从而产生电感。
电感的大小取决于线圈的匝数、线圈的长度以及铁芯的材料和形状。
当电压施加在电抗器上时，电抗器会阻碍电流的流动，从而改变电路中的电流和电压。
三、分类根据电抗器的工作原理和结构，可以将其分为电感电抗器和电容电抗器。
1. 电感电抗器电感电抗器是以电感为主要元件的电抗器。
它的主要作用是改变电路中的电感，从而控制电流的大小。
电感电抗器通常由线圈和铁芯组成，线圈的匝数和铁芯的材料和形状决定了电感的大小。
电感电抗器常用于交流电路中，用于调节电流的大小和相位。
2. 电容电抗器电容电抗器是以电容为主要元件的电抗器。
它的主要作用是改变电路中的电容，从而控制电压的大小。
电容电抗器通常由两个金属板和介质组成，金属板之间的电介质决定了电容的大小。
电容电抗器常用于交流电路中，用于调节电压的大小和相位。
四、应用电抗器在电力系统和电子设备中有广泛的应用。
1. 电力系统在电力系统中，电抗器常用于无功补偿和电力因数校正。
电抗器可以通过调节无功功率的流动来平衡电力系统中的有功功率和无功功率，从而提高电力系统的稳定性和效率。
电抗器还可以用于电力因数校正，通过调节电压和电流的相位差来改善电力系统的功率因数。
2. 电子设备在电子设备中，电抗器常用于滤波和保护电路。
电抗器可以通过改变电路中的电感和电容来滤除电路中的高频噪声和谐波，从而提高电子设备的性能和稳定性。
电抗器还可以用于保护电路，通过限制电流的大小和变化率来保护电子设备免受过电流和过电压的损害。
五、相关参数电抗器的性能和特性可以通过以下参数来描述和评估。
1. 电感电感是电抗器中线圈的重要参数，它决定了电抗器的感应电动势和阻抗。
电抗器目录一．电抗器1．什么是电抗器2．电抗器的种类3．电抗器形式二．并联电抗器三．串联电抗器（阻尼电抗器）四．滤波电抗器五．平波电抗器六．平衡电抗器（平衡电抗器、调谐电抗器）七．启动电抗器。
八．消弧线圈九．接地变压器十．国内生产电抗器企业简介一．电抗器1．什么是电抗器电抗器其实就是一个电感元件，由于它是电感而被电力系统应用的电器称为电抗器。
当在具有电感值L的电抗器线圈中通以交流电流I L时，他就呈现电抗X L(X L=ωL)，并在电抗两端产生电抗压降I L X L。
在一般情况下，电抗器的电感值L与其结构尺寸有如下关系：L=W2 ΛW---线圈匝数Λ---磁路的磁导在电力系统中一般电抗器作为一个无功元件，是吸收无功功率的。
它可以起到通直隔交的作用。
2．电抗器的种类电抗器根据其在电力系统上的作用，大致分为以下几种：并联电抗器、串联电抗器、阻尼电抗器、限流电抗器、滤波电抗器、平波电抗器、平衡电抗器（进线电抗器）。
饱和电抗器、启动电抗器、消弧线圈、接地变压器（中性点耦合器）3．电抗器的用途十分广泛，主要作用为以下几种：1）限制系统的短路电流；（限流电抗器）2）补偿系统的电容电流(无功功率补偿)；（并联电抗器、串联电抗器）3) 与电容器相结合组成LC滤波系统；（滤波电抗器）4）抑制谐波（平衡电抗器）。
5）变流系统平波作用（平波电抗器）。
4．电抗器广泛应用于电力、石化、电气化铁路、钢铁等行业的电网中。
二．并联电抗器(目前可生产10kV及以下，容量在6000kV ar及以下油浸式并抗，或3000kV ar及以下干式)1. 用途：并联电抗器并联于电网上，用于吸收无功功率，即补偿线路的电容性充电电流，限制系统工频电压的升高和操作过电压，保护系统的绝缘水平，保证线路的可靠运行。
随着我国城市规模的不断扩大及城市电网的改造，架空线路输电逐渐被地下电缆输电所替代，使得输电网络的对地电容性充电电流急剧增大，为了降低系统工频电压的升高和系统的绝缘水平，保证系统的安全可靠运行和城市的电网供电质量，原来在高压及超高压、远距离输电系统中广泛应用的并联电抗器在城市配电电网中得到较普遍的应用2. 类型：并联电抗器主要有以下几种类型：1）油浸式铁心并联电抗器、2）空心式并联电抗器（含环氧包封式、开放式、半铁芯式等）3）环氧浇注干式铁心式并联电抗器。
电抗器的分类及选用电抗器被称作电感器，电抗器可以把电能通过自身变成磁能，并且会将能量储存起来，电抗器还可以控制电流的增减变化，那么你对电抗器的分类和选用知道多少呢？本文主要详细的介绍电抗器的分类和如何选用合适的电抗器，一起来了解一下。
电抗器的分类电抗器依靠线圈的感抗起阻碍电流变化作用的电器。
电抗器可按用途、按有无铁心和按绝缘结构分类。
1、按用途分为7种①限流电抗器：串联在电力电路中，用来限制短路电流的数值。
②并联电抗器：一般接在超高压输电线的末端和地之间，用来防止输电线由于距离很长而引起的工频电压过分升高，作无功补偿用。
③通信电抗器：又称阻波器，串联在兼作通信线路用的输电线路中，用来阻挡载波信号，使之进入接收设备，以完成通信的作用。
④消弧电抗器：又称消弧线圈，接在三相变压器的中性点和地之间，用以在三相电网的一相接地时供给电感性电流，来补偿流过接地点的电容性电流，使电弧不易持续起燃，从而消除由于电弧多次重燃引起的过电压。
⑤滤波电抗器：用于两个方面，一是用于减小整流电路中直流电流上纹波的幅值；二是和电容器构成对某种频率能发生共振的电路，用以消除电力电路某次谐波的电压或电流。
⑥电炉电抗器：和电炉变压器串联，用来限制变压器的短路电流。
⑦启动电抗器：与电动机串联，用来限制电动机的启动电流。
2、按有无铁心可分为2种①空心式电抗器：线圈中无铁心，其磁通全部经空气闭合。
②铁心式电抗器：其磁通全部或大部分经铁心闭合。
铁心式电抗器工作在铁心饱和状态时，其电感值大大减少，利用这一特性制成的电抗器叫饱和式电抗器。
3、按绝缘结构又可分为2种①干式电抗器：其线圈敞露在空气中，以纸板、木材、层压绝缘板、水泥等固体绝缘材料作为对地绝缘和匝间绝缘。
②油浸式电抗器：其线圈装在油箱中，以纸、纸板和变压器油作为对地绝缘和匝间绝缘。
在高压补偿装置中一般都装设有串联电抗器，它的作用主要有两点：一是限制合闸涌流，使其不超过额定电流的20倍；二是抑制供电系统的高次谐波，用来保护电容器。
1．消弧线圈的结构接于系统中性点和大地之间的单相电抗器，用以补偿因系统发生单相接地鼓掌引起的接地电容电流。
为了消除电容电流在三相上加装接地变+消弧线圈装置，消弧线圈主要由铁芯、绕组、油箱、套管等组成。
消弧线圈的电阻很小，电抗很大，铁芯和绕组均浸泡在油箱中，引线经套管引出。
铁芯为均匀多间隙铁芯柱结构，在铁芯柱的间隙中填满绝缘纸板；间隙的作用主要是为了避免铁芯的磁饱和，并能得到一个比较稳定的电抗值，使补偿电流与电压成线性关系，从而使消弧线圈能保持有效的消弧作用。
为了改变消弧线圈的电抗值，消弧线圈具有5～9个分接头以供调节电抗值。
为了测量消弧线圈的端电压和补偿电流，消弧线圈内部还装有电压互感器和电流互感器。
电压互感器二次绕组的电压为110V，额定电流为10A。
电流互感器安装于接地端，其二次侧额定电流为5A。
此外，在电压互感器二次侧还装有接地信号装置，当电力系统有接地故障或中性点电位位移过大时，保护装置动作，发出告警信号。
2．消弧线圈的作用在中性点不接地的电力系统中，当发生单相接地故障时，将有接地电流流过故障点。
若接地电流超过规定值时，则电弧不能自行熄灭。
为了减小接地电流，创造故障点自行熄灭电弧的条件，往往采用变压器或发电机中性点经消弧线圈接地的措施。
消弧线圈是一个具有铁芯的可调电感的电抗器，当电力系统发生单相接地故障时，可形成一个与接地电流大小接近相等、方向相反的电感电流起到补偿作用，使接地点的电流减小或接近于零，从而消除了接地点的电弧及由其所产生的危害。
当电流过零、电弧熄灭之后，由于消弧线圈的存在，还能减小故障相电压的恢复速度，减小电弧重燃的可能性。
3.直流电阻试验方法直流电阻测量——加住A、X头，测量中间各分接档位。
电抗最通俗的讲，能在电路中起到阻抗作用的东西，我们叫它电抗器。
电力网中所采用的电抗器，实质上是一个无导磁材料的空心线圈。
它可以根据需要布置为垂直、水平和品字形三种装配形式。
在电力系统发生短路时，会产生数值很大的短路电流。
如果不加以限制，要保持电气设备的动态稳定和热稳定是非常困难的。
因此，为了满足某些断路器遮断容量的要求，常在出现断路器处串联电抗器，增大短路阻抗，限制短路电流。
由于采用了电抗器，在发生短路时，电抗器上的电压降落较大，所以也起到了维持母线电压水平的作用，使母线上的电压波动较小，保证了非故障线路上的用户电气设备运行的稳定性。
电抗器分类电抗器是依靠线圈的感抗阻碍电流变化的电器。
按用途分：①限流电抗器。
串联于电力电路中，以限制短路电流的数值。
②并联电抗器。
一般接在超高压输电线的末端和地之间，起无功补偿作用。
③通信电抗器。
又称阻波器。
串联在兼作通信线路用的输电线路中，用以阻挡载波信号，使之进入接收设备。
④消弧电抗器。
又称消弧线圈。
接于三相变压器的中性点与地之间，用以在三相电网的一相接地时供给电感性电流，以补偿流过接地点的电容性电流，使电弧不易起燃，从而消除由于电弧多次重燃引起的过电压。
⑤滤波电抗器。
用于整流电路中减少直流电流上纹波的幅值；也可与电容器构成对某种频率能发生共振的电路，以消除电力电路某次谐波的电压或电流。
⑥电炉电抗器。
与电炉变压器串联，限制其短路电流。
⑦起动电抗器。
与电动机串联，限制其起动电流。
电抗器概念电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。
然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。
电抗器的功能轻空载或轻负荷线路上的电容效应，以降低电压。
改善长输电线线路上的电压分布。
使轻负载时线路中的无功功率尽可能平衡。
电抗器工作原理一、概述电抗器是一种用于电力系统中的无源电气元件，主要用于调节电流和电压的波动。
它通过改变电流的相位差来控制电能的传输和分配，从而实现对电力系统的稳定运行和优化控制。
本文将详细介绍电抗器的工作原理及其在电力系统中的应用。
二、电抗器的工作原理电抗器是由线圈和铁芯组成的，其工作原理基于电感和电容的特性。
当电流通过电抗器时，线圈中的电感产生磁场，而铁芯的存在增强了磁场的强度。
这个磁场会与电流产生相位差，使得电流滞后于电压。
这种相位差导致了电抗器对电流的阻抗，从而控制了电流的波动。
三、电抗器的分类根据电抗器的工作原理和应用场景，可以将其分为三类：电感电抗器、电容电抗器和变压器。
1. 电感电抗器电感电抗器是由线圈和铁芯组成的，通过电感产生磁场来控制电流的相位差。
它主要用于电力系统中的无功补偿和谐波滤波。
当电力系统中存在过多的无功功率时，电感电抗器可以吸收多余的无功功率，从而提高系统的功率因数。
同时，电感电抗器还可以滤除电力系统中的谐波，保证系统的稳定运行。
2. 电容电抗器电容电抗器是由电容器和电感器组成的，通过电容产生电场来控制电流的相位差。
它主要用于电力系统中的无功补偿和电压调节。
当电力系统中存在电压波动或者电压不平衡时，电容电抗器可以通过调节电流的相位差来稳定电压，提高系统的电压质量。
3. 变压器变压器是一种特殊的电抗器，它通过改变电压的大小和相位差来控制电流的波动。
变压器主要用于电力系统中的电压调节和功率传输。
当电力系统中存在电压不足或者电压过高时，变压器可以通过调节电压的大小来保持电力系统的稳定运行。
同时，变压器还可以实现不同电压等级之间的功率传输，提高电力系统的能效。
四、电抗器在电力系统中的应用电抗器在电力系统中有广泛的应用，主要包括以下几个方面：1. 无功补偿电抗器可以通过吸收或者释放无功功率来调节电力系统的功率因数。
当电力系统中存在过多的无功功率时，电感电抗器可以吸收多余的无功功率，提高系统的功率因数。

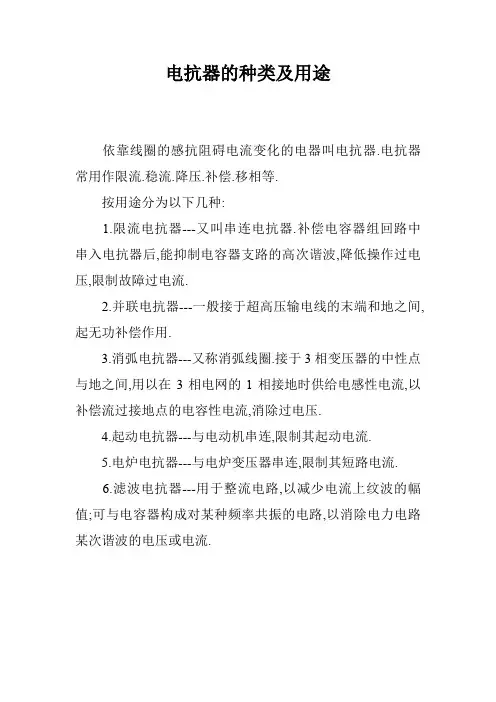

电抗器的种类及用途
依靠线圈的感抗阻碍电流变化的电器叫电抗器.电抗器常用作限流.稳流.降压.补偿.移相等.
按用途分为以下几种:
1.限流电抗器---又叫串连电抗器.补偿电容器组回路中串入电抗器后,能抑制电容器支路的高次谐波,降低操作过电压,限制故障过电流.
2.并联电抗器---一般接于超高压输电线的末端和地之间,起无功补偿作用.
3.消弧电抗器---又称消弧线圈.接于3相变压器的中性点与地之间,用以在3相电网的1相接地时供给电感性电流,以补偿流过接地点的电容性电流,消除过电压.
4.起动电抗器---与电动机串连,限制其起动电流.
5.电炉电抗器---与电炉变压器串连,限制其短路电流.
6.滤波电抗器---用于整流电路,以减少电流上纹波的幅值;可与电容器构成对某种频率共振的电路,以消除电力电路某次谐波的电压或电流.。
消弧线圈的工作原理消弧线圈是一种用于电力系统中的保护设备，主要用于消除发生在高压开关或者断路器中的电弧。
本文将详细介绍消弧线圈的工作原理及其相关技术参数。
一、工作原理消弧线圈的工作原理基于磁场的作用。
当电路中发生电弧时，弧光会产生高温和高压，这可能会对设备造成损坏。
消弧线圈通过产生强大的磁场来切断电弧，从而保护设备的安全运行。
消弧线圈由两个主要部份组成：磁场线圈和弧压线圈。
磁场线圈产生一个强大的磁场，而弧压线圈则产生一个高压电场。
当电路中发生电弧时，弧光会激发磁场线圈和弧压线圈，使它们产生一个合力，将电弧切断。
具体来说，当电路中发生电弧时，弧光会产生一个磁场。
磁场线圈感应到这个磁场信号，并产生一个强大的磁场。
同时，弧压线圈产生一个高压电场。
这两个场的作用力使电弧受到一个向上的力，使电弧被拉伸并逐渐消失。
二、技术参数1. 额定电压（Rated Voltage）：消弧线圈的额定电压是指它可以正常工作的最高电压。
通常，额定电压与设备所处的电力系统的额定电压相匹配。
2. 额定电流（Rated Current）：消弧线圈的额定电流是指它可以承受的最大电流。
额定电流通常与设备的额定电流相匹配。
3. 动作时间（Operating Time）：消弧线圈的动作时间是指它从接收到电弧信号到切断电弧的时间。
较短的动作时间可以更有效地保护设备。
4. 切断能力（Breaking Capacity）：消弧线圈的切断能力是指它可以切断的最大电弧电流。
较高的切断能力意味着它可以应对更大的电弧负荷。
5. 重复动作能力（Repetitive Operating Ability）：消弧线圈的重复动作能力是指它可以连续进行多次动作的能力。
较高的重复动作能力意味着它可以在短期内多次切断电弧。
三、应用领域消弧线圈广泛应用于电力系统中的高压开关和断路器。
它们可以保护设备免受电弧的伤害，并确保电力系统的稳定运行。
除了电力系统，消弧线圈还可以应用于其他领域，如工业自动化、航空航天、铁路交通等。
消弧线圈的结构与原理消弧线圈的概述消弧线圈是一种常见的电气设备，主要用于高压电路中消除电弧。
当电气设备发生故障，例如短路或开关动作时，可能会产生不稳定的电弧，而电弧的存在会导致电气设备烧坏或者损坏。
因此，消弧线圈的作用就是通过一系列的电路来消除电弧，使电气设备得以正常运行。
消弧线圈主要分为冷却式消弧线圈和无油消弧线圈。
冷却式消弧线圈使用水或空气对消弧线圈进行冷却，以保证设备的工作温度不超过允许范围。
而无油消弧线圈则是将消弧线圈嵌入特殊的绝缘介质中，并利用介质的绝缘性能来保证设备的正常工作。
消弧线圈的结构消弧线圈的结构主要包括线圈、弹簧触点和闸门等部分。
线圈消弧线圈的线圈是由高能量绕组组成的，其主要作用是产生强磁场以帮助消除电弧。
线圈通常采用铜制绕线或铝制绕线，以提高线圈的导电性能。
为了防止线圈过热、烧坏，消弧线圈通常采用冷却系统进行冷却。
弹簧触点弹簧触点是消弧线圈中的重要部件，其主要作用是控制电路的断开和闭合。
弹簧触点需要具有很高的导电性能和机械弹性，以保证设备的正常运行。
通常情况下，弹簧触点会在设备开关时产生电弧，因此需要配合消弧线圈进行消弧。
闸门在消弧线圈中，闸门用于控制弹簧触点的开合，从而控制电路的通断。
因此，闸门需要具有高灵敏度和快速的响应速度，以保证电路的安全稳定。
在常规的消弧线圈中，闸门通常采用强化绝缘结构，以提高其可靠性和安全性。
消弧线圈的原理消弧线圈通过一系列的电学原理来起到消除电弧的作用。
消弧线圈中的磁性原理是其消弧效果的核心。
磁性原理当弹簧触点熄灭后，电路中可能会产生电弧。
电弧是一种能量较高的等离子体，在周围空气中会产生电流和热量。
此时，消弧线圈会产生一个强磁场。
这个强磁场会对电弧产生一个垂直并与其相反的磁场，抵消磁场的作用，从而将电弧消除。
这个原理称为磁弧灭弧。
物理原理在消弧线圈中，物理原理是产生消弧效果的前提。
由于消弧线圈产生的磁场会对电弧产生影响，从而产生消弧效应。
当电路中的电流达到一定程度后，弹簧触点会断开，电路中将产生受载电压。
电抗器的原理分类作用应用
一、电抗器的原理
电抗器是电路中常用到的一种元件，它的功能是把电能转换成热能，
电流通过电阻后，把多余的电能变成热能散发出去，从而阻止电流的通过。
它可以限制电流的大小，保护元器件免受损坏，同时也可以把不稳定的电
压变成稳定的电压。
电抗器的基本原理是利用可以电流通过的金属线圈或碳片来把电流转
换成热能，从而抑制电流。
简单来说，它就是用金属线圈或碳片作为电阻，把电流转换成热能，抑制电流通过。
由于电流需要在金属线圈或碳片中历
经一定的电阻，所以它们所产生的热能越大，它们的电阻值就越大。
二、电抗器的分类
1、绝缘类型电抗器：绝缘类型电抗器是以陶瓷片为介质，金属片为
能量发射体，陶瓷片上有一层绝缘材料，以把金属片与介质隔离开来，使
得金属片的电阻值可以调整，因此它被称为“绝缘类型电抗器”。
2、螺旋类型电抗器：螺旋类型电抗器的特点是线圈旋转而形成，使
电阻可以调节，这种类型的电抗器的细小半径线圈通常用于电视、无线电、声音的调节和功率的控制，它可以非常精确地控制电流大小。
3、温度稳定电抗器：温度稳定电抗器是一种特殊的电抗器。
电抗器分类电抗器reactor依托线圈的感抗阻挠电流改动的电器。
按用处置为7种：①限流电抗器。
串联于电力电路中，以约束短路电流的数值。
②并联电抗器。
一般接在超高压输电线的完毕和地之间，起无功抵偿效果。
③通讯电抗器。
又称阻波器。
串联在兼作通讯线路用的输电线路中，用以阻挠载波信号，使之进入接纳设备。
④消弧电抗器。
又称消弧线圈。
接于三相变压器的中性点与地之间，用以在三相电网的一相接地时供应电理性电流，以抵偿流过接地址的电容性电流，使电弧不易起燃，然后消除由于电弧屡次重燃致使的过电压。
⑤滤波电抗器。
用于整流电路中削减竹流电流上纹波的幅值；也可与电容器构成对某种频率能发作共振的电路，以消除电力电路某次谐波的电压或电流。
⑥电炉电抗器。
与电炉变压器串联，约束其短路电流。
⑦起动电抗器。
与电动机串联，约束其起动电流。
一、电抗器概念电抗器也叫电感器，一个导体通电时就会在其所占有的必定空间方案发作磁场，所以悉数能载流的电导体都有一般含义上的理性。
可是通电长直导体的电感较小，所发作的磁场不强，因而实习的电抗器是导线绕成螺线管办法，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中刺进铁心，称铁心电抗器。
电抗分为感抗和容抗，比照科学的归类是感抗器（电感器）和容抗器（电容器）总称为电抗器，可是由于曩昔先有了电感器，并且被称谓电抗器，所以如今咱们所说的电容器即是容抗器，而电抗器专指电感器。
二、电抗器分类：按构造及冷却介质、按接法、按功用、按用处进行分类。
1.按构造及冷却介质：分为空心式、铁心式、干式、油浸式等，例如干式空心电抗器、干式铁心电抗器、油浸铁心电抗器、油浸空心电抗器、夹持式干式空心电抗器、绕包式干式空心电抗器、水泥电抗器等。
2.按接法：分为并联电抗器和串联电抗器。
3.按功用：分为限流和抵偿。
4.按用处：按详细用处细分，例如限流电抗器、滤波电抗器、平波电抗器、功率因数抵偿电抗器、串联电抗器、平衡电抗器、接地电抗器、消弧线圈、进线电抗器、出线电抗器、饱满电抗器、自饱满电抗器、可变电抗器（可调电抗器、可控电抗器）、轭流电抗器、串联谐振电抗器、并联谐振电抗器等。
电抗器原理电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。
然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。
电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称为电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。
中文名电抗器外文名Inductor别名电感器作用把电能转化为磁能而存储起来本质电子元件分类按结构及冷却介质、按接法、按功能、按用途进行分类。
1、按结构及冷却介质：分为空心式、铁心式、干式、油浸式等，例如：干式空心电抗器、干式铁心电抗器、油浸铁心电抗器、油浸空心电抗器、夹持式干式空心电抗器、绕包式干式空心电抗器、水泥电抗器等。
共2张电抗器（图2）2、按接法：分为并联电抗器和串联电抗器。
3、按功能：分为限流和补偿。
4、按用途：按具体用途细分，例如：限流电抗器、滤波电抗器、平波电抗器、功率因数补偿电抗器、串联电抗器、平衡电抗器、接地电抗器、消弧线圈、进线电抗器、出线电抗器、饱和电抗器、自饱和电抗器、可变电抗器（可调电抗器、可控电抗器）、轭流电抗器、串联谐振电抗器、并联谐振电抗器等。
作用电力系统中所采取的电抗器常见的有串联电抗器和并联电抗器。
串联电抗器主要用来限制短路电流，也有在滤波器中与电容器串联或并联用来限制电网中的高次谐波。
220kV、110kV、35kV、10kV电网中的电抗器是用来吸收电缆线路的充电容性无功的。
可以通过调整并联电抗器的数量来调整运行电压。
超高压并联电抗器有改善电力系统无功功率有关运行状况的多种功能，主要包括：电抗器（图4）1、轻空载或轻负荷线路上的电容效应，以降低工频暂态过电压；2、改善长输电线路上的电压分布；3、使轻负荷时线路中的无功功率尽可能就地平衡，防止无功功率不合理流动同时也减轻了线路上的功率损失；4、在大机组与系统并列时降低高压母线上工频稳态电压，便于发电机同期并列；5、防止发电机带长线路可能出现的自励磁谐振现象；6、当采用电抗器中性点经小电抗接地装置时，还可用小电抗器补偿线路相间及相地电容，以加速潜供电流自动熄灭，便于采用。
并联电抗器，消弧线圈以及饱和电抗器的原理及分类
具有一定电感值的电器，通称为电抗器。
现代的电抗器种类很多，应用也十分广泛。
大家熟知的，利用电抗器串在线路里可以限制供电系统的短路电流，整流回路里利用电抗器进行滤波，使输出电压接近于纯的直流，具有大的电感量的线圈可以储能，作为瞬时放电的能源，有交直流励磁的铁心电抗器可作为功率放大器等。
电扰器可分为二类:一类为空心电抗器，另一类为铁心电抗器。
限流用的水泥电抗器，串在高压输电线路的阻波器等均是空心电抗器。
补偿超高压输电线路电容电流用的并联电抗器、滤波电抗器、消弧线圈等均是铁心电抗器。
铁心电抗器的特点是有较大的电感，因为与空心电杭器相比，硅钢片具有很高的导磁系数，下面简单介绍一下几种铁心电抗器。
1.并联电杭器
现代的超高压输电系统，广泛的应用并联电抗器，补偿输电线的电容电流，防止线端电压的升高，使线路的传输能力和输电线的效率都能提高，并使系统的操作过电压有所降低。
电抗器称为心式电抗器，和一般单相心式变压器的磁路相似，仅中间铁心柱做成分段的，均匀布置有气隙bt。
当中间柱的气隙逐渐加大，使总的气隙b二h时，电抗器就为7-21(b)的型式，中柱的导
磁材料完全省去，一般称为带磁屏蔽的无心电抗器，或称为壳式电抗器。
假定电抗器上加有正弦的交流电压，铁心不饱和，并略去漏磁通的影晌，则间隙长度与电抗器的容盘关系可用下式表达
对于一定气隙体积来说，电抗器容量的增加与磁通密度的平方成正比，而与电执器型式无关。
对于心式电杭器，磁通密度可以选定在适当的范围实际设计值在12000-16000高斯之内。
为了减低电抗器的振动，一般均用较低的磁通密度。
铁心中的磁通，流过气隙时，一部分垂直穿过，另一部分则由气隙外面绕过,称‘绕行磁通”，气隙过大，绕行磁通越多。
绕行磁通垂直穿过硅钢片边缘时，将产生很大的涡流损耗。
经研究，对于平行叠片式铁心，其边缘的附加损耗可达100瓦/公斤，超过了硅钢片标准的20-30倍。
为了降低平行叠片铁心的绕行磁通，可以减低每个气隙的高度，或者降低磁通密度
(B=10000高斯)。
但是这些办法都不理想，较好的办法是将铁心的叠片按辐射方向排列。
制成所谓辐射式铁心(图7-23),使磁通都沿硅钢片的碾轧方向通过，这样能够大辐度的减小附加损耗。
壳式电抗器正常气隙中的磁通密度为心式电抗器的一半或更低。
用一般常用尺寸的导线绕制的线圈，因由祸流所引起的附加损耗很大，所以要把磁通密度B限定在3500高斯左右的范围内。
但是采用换位导线时，B可以提高很多(应该算因祸流损耗引起的线圈温升)。
磁通在线圈端部引起的涡流损耗特别大，所以有时要用尺寸很小的换位导线绕制线圈的端部线匝，但是应保证磁化力沿线圈截面分布的均匀性。
壳式电抗器铁扼中的磁通密度一般取为12000高斯左右。
较小的气隙总是伴随着较大的电磁力。
所以对于一定容量来说，心式电抗器中引起的振动的力要比壳式电抗器大。
三相心式电抗器的容量，一般可做到50-100兆伏安，容量越大，机械振动力越大，铁心的结构则越复杂。
大容量的心式电抗器，气隙周围的漏磁通变成了主要问题，如考虑不周到时，往往引起局部的铁心片严重过热。
壳式电执器与心式相比，优点是制造简单，结构上容易压紧，噪音和振动小，又因铁扼屏蔽了线圈，故外部漏磁通小，油箱及其他结构件中的附加损耗也小。
虽然壳式电抗器在制造上有上述一些优点，但因线圈内无铁心，磁通密度低，欲达到一定电抗值则要比心式多用一些铜线。
这样器身重量要增加，铜铁比也要增高，有效材料费用亦要增加。
壳式电抗器的线圈通过磁通的辐向分量很大，所以线圈中的附加损耗往往达到线圈电阻损耗的75-100%，也大于心式电抗器。
电抗器的振动和噪音(达100分贝)是值得注意的间题，往往因机械激振使油箱的振幅过大(0.1-0.3毫米)，导致油箱焊缝破裂，所以要对油箱的结构和强度进行特殊考虑。
电抗器本身均有一个或多个自然振动频率。
如果自然频率与气晾中脉动的频率(电频率的二倍)一致，就会产生机械激振。
这时很可能把某些结构件振裂。
一般地说，中等容童的电抗器(30-40兆伏安)，其自然频率比激振频率高得多，但是对于高压大容量的电抗器(100兆伏安左右)，如果设计时对结构不加注意，自然频率就会十分接近激振频率。
2.消弧线圈
消弧线圈系铁心电抗器的一种类型，它均安装在系统之中点，作为补偿线路一相对地闪络时的电容电流，因此称消弧线圈。
在我国电力系统中，35, 60千伏的电压等级，中性点都不接地，当大气过电压(自然中的雷电现象会产生大气过电压)发生时，有可能使某一相绝缘子对地闪络放电。
一般雷电持续的时间很短暂，只要这种闪络不引起持续性的工频电弧，输电线路仍可照常供电，并不因此而受到影响。
能否产生工频电弧放电，这与流过闪络弧道的电容性工频电流有关。
对于每~电压级次都有一个临界电流，电流超过临界值时，持续性的工频电弧就会建立起来。
由于供电线路的切换操作，使线路长度有所改变，线路的电容电流也有所改变，因此消弧线圈都设有分接头，调节分接头可以改变消弧线圈的电感值，即可得到不同数值的补偿电流.
除输电线路接消弧线圈之外，在6, 10千伏的发电机中点上亦接入消弧线圈作为单相接地时的保护。
其补偿电流IL按发电机线圈对地电容.电流的数值选择。
在60千伏级的消弧线圈还设有额定电压为6.6千伏的副线圈。
剔线圈的作用是当主线圈有工作电流通过时，副线圈能感应出空载端电压，以供当线路上发生持久性接地故障，消弧线圈本身不能自动消灭故障时，检查故障地点用。
副线圈一端接地，另一端a单独用瓷套引出，并经过附加电阻箱和闸刀(短路)开关接地。
使用时将短路开关推上，消弧线圈的主线圈即因副线圈的短接而电流增大。
因副线圈是检夜故障地点用，所以在其额定电流下，工作时间只允许30秒。
大部分6千伏和10千伏的电缆网路的电容电流有100-150安。
在这种网路上，可各装设二种消弧线圈，6千伏网路装175和350千伏安的，10千伏网路则装300及600千伏安的。
接在变压器中性点上的消弧线圈，运行时是变压器的一个单相感性负载。
消弧线圈工作时，补偿电流在变压器接地一相线圈内产生电压降，相应的抵消了接在中性点上的消弧线圈的一部分容ao 从消弧线圈的容量利用和网路接地时额外发热这二点上看，连接消弧线圈的变压器最好采用Y的线圈连接方式。
星形中的接地线圈的补偿电流所产生的磁化力，实际上是被变压器同一铁心中的三角形供电线圈的磁化力所完全抵消。
不会在铁心的周围和汕箱壁中产生附加磁通。
当负载一侧网路接地时，一相线圈流有补偿电流，并在一次线圈间的分配是不均匀的。
接地这一相的一次线圈中的电流，平均分配到没有故障的两相线圈中。
在没有故障的两相中，只有一次线圈内有电流流过。
所有铁心的磁通，要经过上下铁扼至油箱的空隙和油箱本体成一个回路。
这种有害的磁通，使变压器油箱外壳变成了一个此之外，铁心内附加的这些磁通，在线圈内会诱起自感电势，它限制了补偿电流。
因此，将消弧线圈接在Y/Y连接方式的变压器上是不好的。
应当指出，决不允许将消弧线圈连接到Y/Y连接方式的壳式变压器和三相组变压器上去。
因为这些变压器内不均衡的附加磁通，在铁心内有很好的反回磁路。
对于故障的这一相来说，变压器就变成了一个扼流圈，其有闭合的无空隙的磁路，因此电抗很大。
既然这个电抗比起消弧线圈(火其铁心是有空隙的)来要大很多，所以零序电压实际上就全部落在接地的这一相中，使消弧线圈上的电压变得非常小。
这样通过故障点的电感电流，主要决定于变压器线圈的这个很大的电抗了。
这时的网路运行方式就接近于中性点不接地的网路运行方式.
消弧线圈整定到最大补偿电流时，根据发热条件，其运行时间不超过二小时，在补偿电流为最小值时，可连续运行。
3.饱和电抗器
变压器在工作时，铁心中的磁通都是交变的，即仅有交流励磁。
如果在铁心上除交流励磁外再加上直流励磁，这时铁心励磁特性将有很大的改变。
饱和电抗器就是基于这种条件下制成的，和变压器有相同之处，又有不同之处。
山于硅整流元件的迅速发展，饱和电抗器的应用越来越广泛。
饱和电抗器的主要用途如:调节电炉和电热装置的温度，调节照明，均匀调整电压，作为限流电抗器，稳定交流电压。
电动机的调速，作为无触点的继电器。
饱和电抗器作为电压调整器时，能实现无级调压，但是饱和电抗器需要直流控制电源。
而作为电气信号中的执行元件用时，则有较大的惯性(与电子元件相比)。
允许把饱和电抗器看成是一个可控制的阻抗，但是它是一种非线性的电器，不能把近似线性的电抗器的概念来解释饱和电抗器，而用向量图表示也会造成错误印象。
由上面的分析，可得一个结论:即饱和电抗器交流回路电流的大小，取决于直流控制电流I的大小。
负载电压和功率亦如此。
单铁心电抗器实际上都不采用，因为交流电流的波形不对称于时间轴，波形畸变(存在奇次和偶次谐波电流)。
另外交流电流所产生的交变磁通将在直流线圈中产生很高的感应电势，此电势叠加在直流电源上，影响控制特性。
基于这些原因，实际应用的饱和电抗器都采用双铁心的结构。
双铁心结构的饱和电抗器,交流线圈串联或并联，则两个铁心的交变磁通，在直流控制线圈中感应的电动势，大小相等，方向相反，消除了直流线圈中的交流电动势。
文章来源：
/
/
/。
