电抗器工作原理及作用(用途)

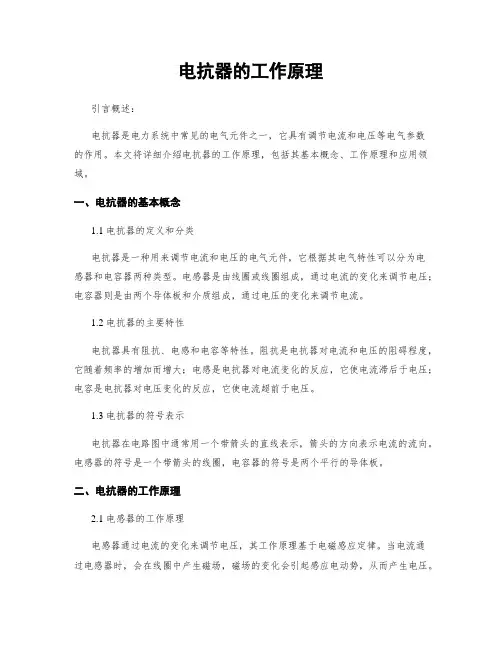

电抗器的工作原理引言概述：电抗器是电力系统中常见的电气元件之一，它具有调节电流和电压等电气参数的作用。

本文将详细介绍电抗器的工作原理，包括其基本概念、工作原理和应用领域。

一、电抗器的基本概念1.1 电抗器的定义和分类电抗器是一种用来调节电流和电压的电气元件，它根据其电气特性可以分为电感器和电容器两种类型。

电感器是由线圈或线圈组成，通过电流的变化来调节电压；电容器则是由两个导体板和介质组成，通过电压的变化来调节电流。

1.2 电抗器的主要特性电抗器具有阻抗、电感和电容等特性。

阻抗是电抗器对电流和电压的阻碍程度，它随着频率的增加而增大；电感是电抗器对电流变化的反应，它使电流滞后于电压；电容是电抗器对电压变化的反应，它使电流超前于电压。

1.3 电抗器的符号表示电抗器在电路图中通常用一个带箭头的直线表示，箭头的方向表示电流的流向。

电感器的符号是一个带箭头的线圈，电容器的符号是两个平行的导体板。

二、电抗器的工作原理2.1 电感器的工作原理电感器通过电流的变化来调节电压，其工作原理基于电磁感应定律。

当电流通过电感器时，会在线圈中产生磁场，磁场的变化会引起感应电动势，从而产生电压。

这种电压的大小与电流的变化率成正比，通过调节电流的变化率可以实现对电压的调节。

2.2 电容器的工作原理电容器通过电压的变化来调节电流，其工作原理基于电容器的电场效应。

当电压施加在电容器的两个导体板上时，会在两个导体板之间形成电场。

电场的变化会导致电容器中电荷的移动，从而产生电流。

这种电流的大小与电压的变化率成正比，通过调节电压的变化率可以实现对电流的调节。

2.3 电抗器的工作原理总结电抗器的工作原理可以归纳为通过电流或电压的变化来调节对应的电气参数。

电感器通过电流的变化来调节电压，而电容器则通过电压的变化来调节电流。

通过合理选择电抗器的类型和参数，可以实现对电流和电压的精确控制。

三、电抗器的应用领域3.1 电力系统中的应用电抗器在电力系统中广泛应用于电压和电流的调节，可以提高电力系统的稳定性和效率。

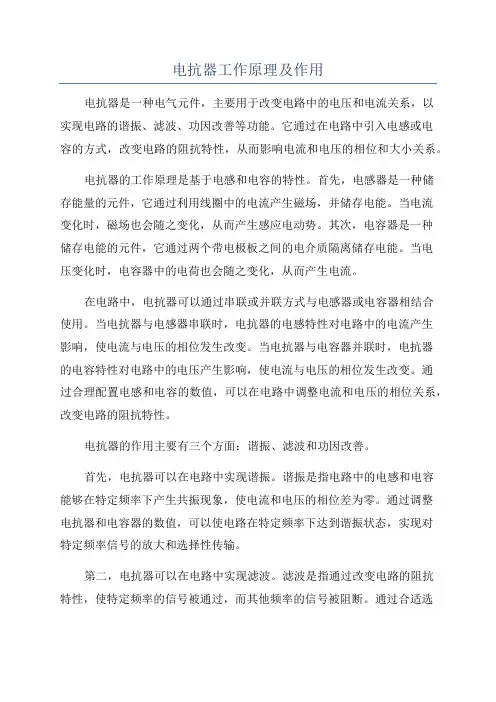

电抗器工作原理及作用电抗器是一种电气元件，主要用于改变电路中的电压和电流关系，以实现电路的谐振、滤波、功因改善等功能。

它通过在电路中引入电感或电容的方式，改变电路的阻抗特性，从而影响电流和电压的相位和大小关系。

电抗器的工作原理是基于电感和电容的特性。

首先，电感器是一种储存能量的元件，它通过利用线圈中的电流产生磁场，并储存电能。

当电流变化时，磁场也会随之变化，从而产生感应电动势。

其次，电容器是一种储存电能的元件，它通过两个带电极板之间的电介质隔离储存电能。

当电压变化时，电容器中的电荷也会随之变化，从而产生电流。

在电路中，电抗器可以通过串联或并联方式与电感器或电容器相结合使用。

当电抗器与电感器串联时，电抗器的电感特性对电路中的电流产生影响，使电流与电压的相位发生改变。

当电抗器与电容器并联时，电抗器的电容特性对电路中的电压产生影响，使电流与电压的相位发生改变。

通过合理配置电感和电容的数值，可以在电路中调整电流和电压的相位关系，改变电路的阻抗特性。

电抗器的作用主要有三个方面：谐振、滤波和功因改善。

首先，电抗器可以在电路中实现谐振。

谐振是指电路中的电感和电容能够在特定频率下产生共振现象，使电流和电压的相位差为零。

通过调整电抗器和电容器的数值，可以使电路在特定频率下达到谐振状态，实现对特定频率信号的放大和选择性传输。

第二，电抗器可以在电路中实现滤波。

滤波是指通过改变电路的阻抗特性，使特定频率的信号被通过，而其他频率的信号被阻断。

通过合适选择电抗器和电容器的数值，可以改变电路的阻抗特性，实现对特定频率范围的信号的选择性传输。

第三，电抗器可以改善电路的功因。

功因是指电路中有功功率与视在功率的比值，用来衡量电流波形与电压波形之间的相位差。

功因为1时，表示电流和电压完全同相位；功因小于1时，表示电路中存在相位差，功率无法完全有效利用。

通过引入适当的电抗器，可以改变电路中的阻抗特性，使功因接近1，提高电路的功率因素。

电抗器的工作原理电抗器是一种用于电力系统中的电气设备，它主要用于调节电流和电压的波动。

本文将详细介绍电抗器的工作原理，包括其基本原理、结构和应用。

一、基本原理电抗器是一种具有感抗性质的电路元件，其主要作用是改变电路中电流和电压的相位关系。

它通过在电路中引入感抗来实现这一目的。

感抗是电感器的一种特性，当电流通过电感器时，会产生磁场，从而储存能量。

当电流方向发生变化时，储存的能量会释放出来，形成电压。

因此，电抗器可以通过改变电流和电压之间的相位差来调节电路的功率因数。

二、结构电抗器通常由线圈和铁芯组成。

线圈是由绝缘导线绕制而成的，它是电抗器的主要部件。

线圈的导线材料通常是铜或者铝，因为这些材料具有良好的导电性能。

铁芯是电抗器的辅助部件，它主要用于增强磁场的强度和稳定性。

铁芯通常由硅钢片制成，因为硅钢片具有较低的磁导率，能够有效减小铁芯的磁损耗。

三、应用电抗器在电力系统中有广泛的应用。

它可以用于电力变压器、电动机、电容器等设备的电路中，以提高系统的稳定性和效率。

具体应用包括以下几个方面：1. 电力因数校正电抗器可以用于校正电力系统中的功率因数。

功率因数是指电流和电压之间的相位关系，它反映了电路的效率。

当功率因数低于1时，电路中会浮现无功功率的浪费。

通过引入电抗器，可以改变电流和电压之间的相位差，从而提高功率因数，减少无功功率的损耗。

2. 电压稳定电抗器可以用于调节电力系统中的电压波动。

在电力系统中，电压的稳定性对于设备的正常运行至关重要。

当电压波动较大时，会对设备的性能和寿命产生不利影响。

通过引入电抗器，可以调节电流和电压之间的相位差，从而稳定电压。

3. 阻尼振荡电抗器还可以用于阻尼电力系统中的振荡。

在电力系统中，振荡是一种常见的问题，它会导致电流和电压的不稳定。

通过引入电抗器，可以改变电路的阻抗特性，从而减小振荡的幅度和频率。

4. 过电压保护电抗器还可以用于保护电力系统中的设备免受过电压的影响。

在电力系统中，过电压是一种常见的问题，它会对设备的正常运行产生不利影响。

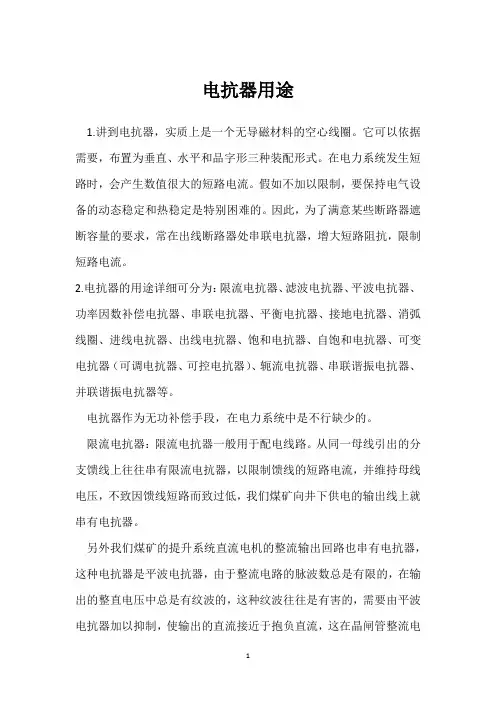

电抗器用途1.讲到电抗器，实质上是一个无导磁材料的空心线圈。

它可以依据需要，布置为垂直、水平和品字形三种装配形式。

在电力系统发生短路时，会产生数值很大的短路电流。

假如不加以限制，要保持电气设备的动态稳定和热稳定是特别困难的。

因此，为了满意某些断路器遮断容量的要求，常在出线断路器处串联电抗器，增大短路阻抗，限制短路电流。

2.电抗器的用途详细可分为：限流电抗器、滤波电抗器、平波电抗器、功率因数补偿电抗器、串联电抗器、平衡电抗器、接地电抗器、消弧线圈、进线电抗器、出线电抗器、饱和电抗器、自饱和电抗器、可变电抗器（可调电抗器、可控电抗器）、轭流电抗器、串联谐振电抗器、并联谐振电抗器等。

电抗器作为无功补偿手段，在电力系统中是不行缺少的。

限流电抗器：限流电抗器一般用于配电线路。

从同一母线引出的分支馈线上往往串有限流电抗器，以限制馈线的短路电流，并维持母线电压，不致因馈线短路而致过低，我们煤矿向井下供电的输出线上就串有电抗器。

另外我们煤矿的提升系统直流电机的整流输出回路也串有电抗器，这种电抗器是平波电抗器，由于整流电路的脉波数总是有限的，在输出的整直电压中总是有纹波的，这种纹波往往是有害的，需要由平波电抗器加以抑制，使输出的直流接近于抱负直流，这在晶闸管整流电气传动中是比不行少的，有时还要有两个电抗器并联后再串进直流回路。

再者我们的中心风井的抽风异步电机，由于电机功率比较大，6kv/1250kw，启动电流大，对网络电压影响，在电机启动时，转子电流频率fz 最大，Rf 与Xd 最大,电动机可以获得较大起动转矩，启动后，随着转速的提高转子电流频率渐渐降低，Rf 和Xf 都自动减小，近似地得到恒转矩特性，实现了电动机的无级启动，启动完毕后，短路切除。

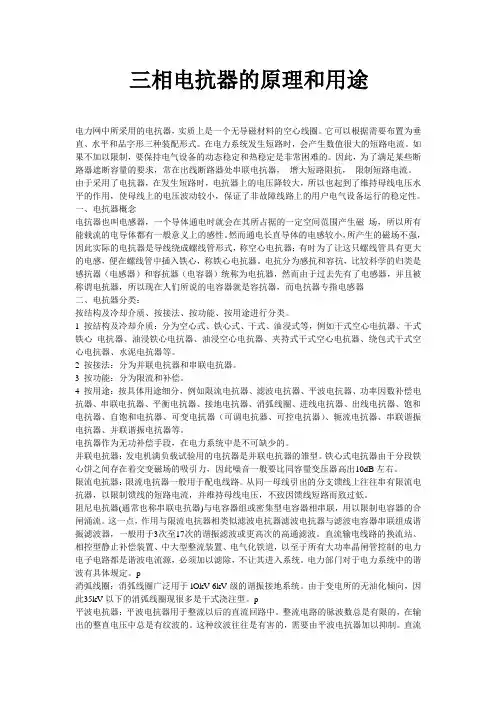

三相电抗器的原理和用途电力网中所采用的电抗器，实质上是一个无导磁材料的空心线圈。

它可以根据需要布置为垂直、水平和品字形三种装配形式。

在电力系统发生短路时，会产生数值很大的短路电流。

如果不加以限制，要保持电气设备的动态稳定和热稳定是非常困难的。

因此，为了满足某些断路器遮断容量的要求，常在出线断路器处串联电抗器，增大短路阻抗，限制短路电流。

由于采用了电抗器，在发生短路时，电抗器上的电压降较大，所以也起到了维持母线电压水平的作用，使母线上的电压波动较小，保证了非故障线路上的用户电气设备运行的稳定性。

一、电抗器概念电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。

然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。

电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称谓电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器二、电抗器分类：按结构及冷却介质、按接法、按功能、按用途进行分类。

1 按结构及冷却介质：分为空心式、铁心式、干式、油浸式等，例如干式空心电抗器、干式铁心电抗器、油浸铁心电抗器、油浸空心电抗器、夹持式干式空心电抗器、绕包式干式空心电抗器、水泥电抗器等。

2 按接法：分为并联电抗器和串联电抗器。

3 按功能：分为限流和补偿。

4 按用途：按具体用途细分，例如限流电抗器、滤波电抗器、平波电抗器、功率因数补偿电抗器、串联电抗器、平衡电抗器、接地电抗器、消弧线圈、进线电抗器、出线电抗器、饱和电抗器、自饱和电抗器、可变电抗器（可调电抗器、可控电抗器）、轭流电抗器、串联谐振电抗器、并联谐振电抗器等。

电抗器作为无功补偿手段，在电力系统中是不可缺少的。

并联电抗器：发电机满负载试验用的电抗器是并联电抗器的雏型。

电抗器用途和作用说明一、电抗器的概念电抗器，又称感性电抗器，是一种用来抵消电路中电感器件产生的感性电动势而产生的电动势的被动电子元件。

其实现的方式是通过对电路中流过的电流施加反电动势，从而抵扣电感器件的电动势，使电路得以稳定的运行。

二、电抗器的作用电抗器是一种吸收电流磁能的被动元器件，其主要作用包括以下方面：1.稳压由于电抗器有平衡电压、稳定电压、抵消负载电感等功能，因此电抗器广泛应用于电路中。

变频器、电感加热、电弧炉、印刷机、太阳能光伏发电等行业都需要电抗器来稳压、调节电流。

2.过滤电抗器亦可用作电路的过滤器，过滤出具有特定频率的信号并滤去不必要的噪声，使信号更清晰可见。

通常在需要保证信号跨越的距离较远时，我们需要对信号进行筛选，电抗器就是一个好的筛选器。

3.防止电网电压的波动电压波动对于电子设备来说可能造成不良的影响。

而电抗器能够有效地维持电压的稳定，减轻电荷峰值的压力，使电路更加稳定和可靠。

4.抑制电流的高频谐振在一些不应当出现高频谐振的电路中，出现的高频谐振会导致电路的不稳定，进而降低电路的容错率。

而通过在电路中加入适当的电抗器，能有效地抑制这种高频谐振。

三、电抗器的使用电抗器的使用通常需要考虑以下几点：1.多与电容器配合使用电容器和电抗器有相似的作用，它们都可以对电路的噪声进行过滤，稳定电压、电流等输入模拟电信号。

因此，使用电容器和电抗器的组合应该根据具体的电路设计来确定。

2.电抗器与电路的匹配电抗器的特性参数（如电感值、最大电流、最大电压等）需要与电路的要求相匹配。

在使用电抗器时，需要确保其工作条件不会超过其能力范围，否则可能会导致元件損壞。

3.电抗器的接线方式电抗器的接线方式也是非常重要的，不同的接线方式会对电抗器的电性能产生不同的影响。

多数情况下，电抗器会以串联方式接在电路中，以实现其过滤的作用。

而也有一些情况下，电抗器会以并联方式来工作，比如在抑制反冲电压时。

四、总结电抗器的应用范围非常广泛，它的作用也是非常重要，能够为电子设备提供稳定、可靠的电源和维持正常的工作状态。

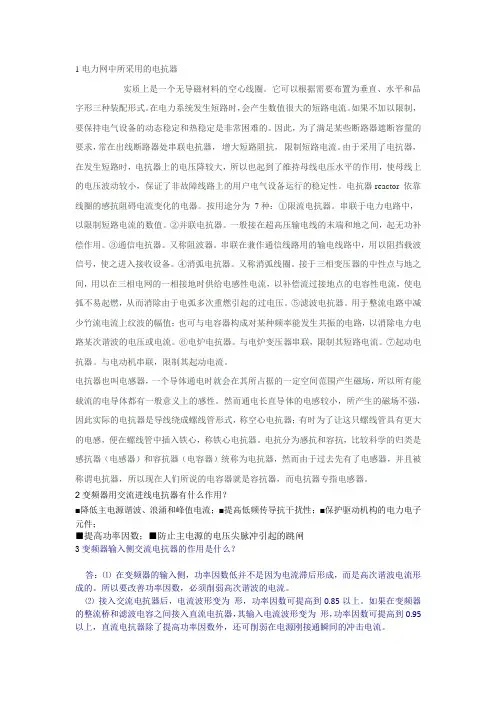

1电力网中所采用的电抗器实质上是一个无导磁材料的空心线圈。

它可以根据需要布置为垂直、水平和品字形三种装配形式。

在电力系统发生短路时，会产生数值很大的短路电流。

如果不加以限制，要保持电气设备的动态稳定和热稳定是非常困难的。

因此，为了满足某些断路器遮断容量的要求，常在出线断路器处串联电抗器，增大短路阻抗，限制短路电流。

由于采用了电抗器，在发生短路时，电抗器上的电压降较大，所以也起到了维持母线电压水平的作用，使母线上的电压波动较小，保证了非故障线路上的用户电气设备运行的稳定性。

电抗器reactor 依靠线圈的感抗阻碍电流变化的电器。

按用途分为7种：①限流电抗器。

串联于电力电路中，以限制短路电流的数值。

②并联电抗器。

一般接在超高压输电线的末端和地之间，起无功补偿作用。

③通信电抗器。

又称阻波器。

串联在兼作通信线路用的输电线路中，用以阻挡载波信号，使之进入接收设备。

④消弧电抗器。

又称消弧线圈。

接于三相变压器的中性点与地之间，用以在三相电网的一相接地时供给电感性电流，以补偿流过接地点的电容性电流，使电弧不易起燃，从而消除由于电弧多次重燃引起的过电压。

⑤滤波电抗器。

用于整流电路中减少竹流电流上纹波的幅值；也可与电容器构成对某种频率能发生共振的电路，以消除电力电路某次谐波的电压或电流。

⑥电炉电抗器。

与电炉变压器串联，限制其短路电流。

⑦起动电抗器。

与电动机串联，限制其起动电流。

电抗器也叫电感器，一个导体通电时就会在其所占据的一定空间范围产生磁场，所以所有能载流的电导体都有一般意义上的感性。

然而通电长直导体的电感较小，所产生的磁场不强，因此实际的电抗器是导线绕成螺线管形式，称空心电抗器；有时为了让这只螺线管具有更大的电感，便在螺线管中插入铁心，称铁心电抗器。

电抗分为感抗和容抗，比较科学的归类是感抗器（电感器）和容抗器（电容器）统称为电抗器，然而由于过去先有了电感器，并且被称谓电抗器，所以现在人们所说的电容器就是容抗器，而电抗器专指电感器。

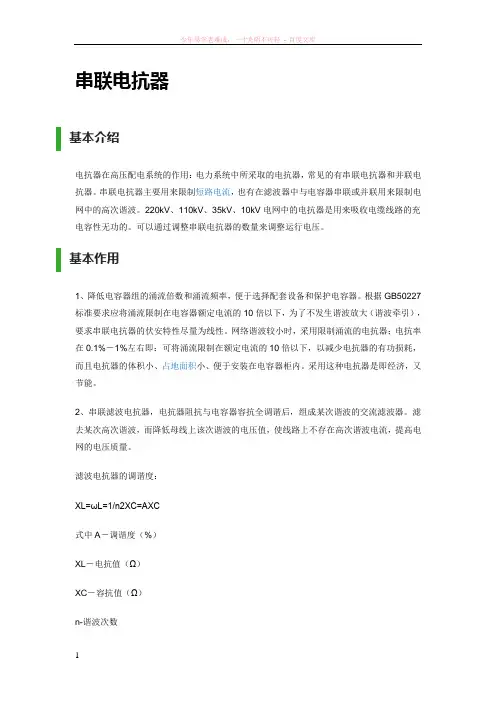

串联电抗器基本介绍电抗器在高压配电系统的作用：电力系统中所采取的电抗器，常见的有串联电抗器和并联电抗器。

串联电抗器主要用来限制短路电流，也有在滤波器中与电容器串联或并联用来限制电网中的高次谐波。

220kV、110kV、35kV、10kV电网中的电抗器是用来吸收电缆线路的充电容性无功的。

可以通过调整串联电抗器的数量来调整运行电压。

基本作用1、降低电容器组的涌流倍数和涌流频率，便于选择配套设备和保护电容器。

根据GB50227标准要求应将涌流限制在电容器额定电流的10倍以下，为了不发生谐波放大（谐波牵引），要求串联电抗器的伏安特性尽量为线性。

网络谐波较小时，采用限制涌流的电抗器；电抗率在0.1%－1%左右即：可将涌流限制在额定电流的10倍以下，以减少电抗器的有功损耗，而且电抗器的体积小、占地面积小、便于安装在电容器柜内。

采用这种电抗器是即经济，又节能。

2、串联滤波电抗器，电抗器阻抗与电容器容抗全调谐后，组成某次谐波的交流滤波器。

滤去某次高次谐波，而降低母线上该次谐波的电压值，使线路上不存在高次谐波电流，提高电网的电压质量。

滤波电抗器的调谐度：XL=ωL=1/n2XC=AXC式中A－调谐度（%）XL－电抗值（Ω）XC－容抗值（Ω）n-谐波次数L－电感值（μH）ω----314按上述调谐度配置电抗器，可满足滤除各次谐波。

3、抑制谐波的电抗器，先决条件是需要清楚电网的谐波情况，查清周围用电户有无大型整流设备、电弧、炼钢等能产生谐波的设备，有无性能不良好的高压变压器及高压电机，尽可能实测一下电网谐波的实际量值，再根据实际谐波量来配置适当的电抗器。

铁芯电抗器电抗线性度不好，有噪声，空芯电抗器运行无噪声，线性度好，损耗小。

标准规定空芯电抗器容量在100KVAR以下时，每伏安损耗不大于0.03W。

例如：单台12000VA电抗率6%的电抗器损耗为360W，三相有功损耗为1080W，这是一个不小的数字。

电网上谐波较小时，采用限流电抗器可节省电能。

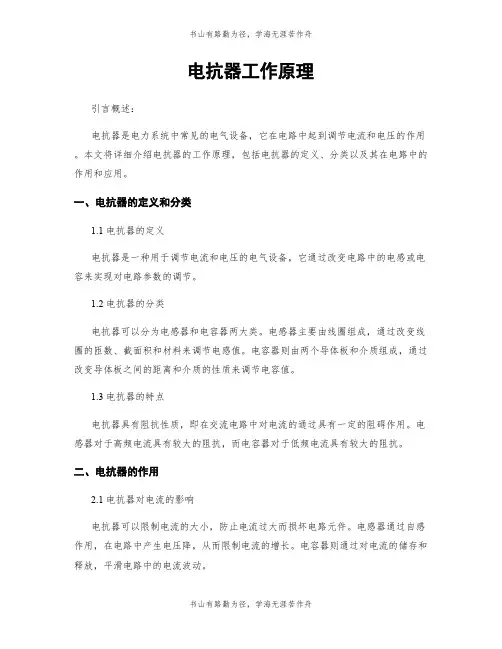

电抗器工作原理引言概述：电抗器是电力系统中常见的电气设备，它在电路中起到调节电流和电压的作用。

本文将详细介绍电抗器的工作原理，包括电抗器的定义、分类以及其在电路中的作用和应用。

一、电抗器的定义和分类1.1 电抗器的定义电抗器是一种用于调节电流和电压的电气设备，它通过改变电路中的电感或电容来实现对电路参数的调节。

1.2 电抗器的分类电抗器可以分为电感器和电容器两大类。

电感器主要由线圈组成，通过改变线圈的匝数、截面积和材料来调节电感值。

电容器则由两个导体板和介质组成，通过改变导体板之间的距离和介质的性质来调节电容值。

1.3 电抗器的特点电抗器具有阻抗性质，即在交流电路中对电流的通过具有一定的阻碍作用。

电感器对于高频电流具有较大的阻抗，而电容器对于低频电流具有较大的阻抗。

二、电抗器的作用2.1 电抗器对电流的影响电抗器可以限制电流的大小，防止电流过大而损坏电路元件。

电感器通过自感作用，在电路中产生电压降，从而限制电流的增长。

电容器则通过对电流的储存和释放，平滑电路中的电流波动。

2.2 电抗器对电压的影响电抗器可以调节电压的大小，保持电路中的稳定工作。

电感器通过自感作用，在电路中产生电压升高，从而提供稳定的电压源。

电容器则通过对电压的储存和释放，平滑电路中的电压波动。

2.3 电抗器在电路中的应用电抗器广泛应用于电力系统中，用于调节电流和电压的稳定性。

在变压器中，电抗器用于调节电流的大小，保护变压器不受过载损坏。

在电动机中，电抗器用于调节电压的大小，控制电机的转速和负载。

三、电抗器的工作原理3.1 电感器的工作原理电感器通过线圈的自感作用产生电磁感应，阻碍电流的变化。

当电流通过线圈时，线圈中的磁场会产生感应电动势，阻碍电流的增长。

当电流减小时，线圈中的磁场会产生感应电动势，阻碍电流的减小。

通过改变线圈的参数，可以调节电感器的阻抗。

3.2 电容器的工作原理电容器通过两个导体板之间的电场作用来储存和释放电荷，平滑电路中的电流和电压。

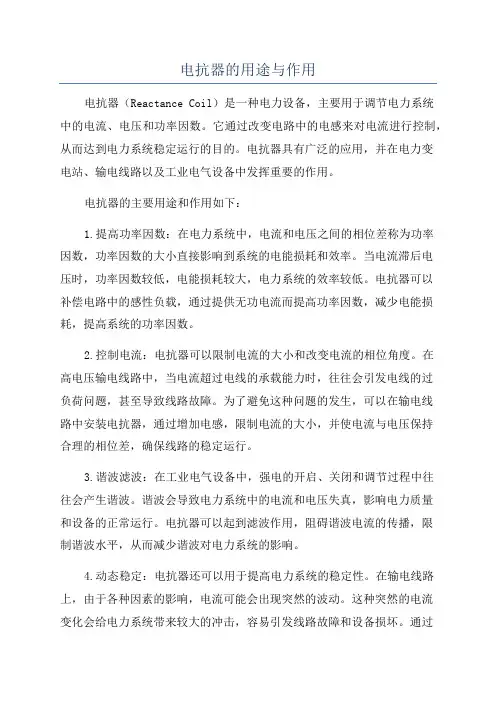

电抗器的用途与作用电抗器（Reactance Coil）是一种电力设备，主要用于调节电力系统中的电流、电压和功率因数。

它通过改变电路中的电感来对电流进行控制，从而达到电力系统稳定运行的目的。

电抗器具有广泛的应用，并在电力变电站、输电线路以及工业电气设备中发挥重要的作用。

电抗器的主要用途和作用如下：1.提高功率因数：在电力系统中，电流和电压之间的相位差称为功率因数，功率因数的大小直接影响到系统的电能损耗和效率。

当电流滞后电压时，功率因数较低，电能损耗较大，电力系统的效率较低。

电抗器可以补偿电路中的感性负载，通过提供无功电流而提高功率因数，减少电能损耗，提高系统的功率因数。

2.控制电流：电抗器可以限制电流的大小和改变电流的相位角度。

在高电压输电线路中，当电流超过电线的承载能力时，往往会引发电线的过负荷问题，甚至导致线路故障。

为了避免这种问题的发生，可以在输电线路中安装电抗器，通过增加电感，限制电流的大小，并使电流与电压保持合理的相位差，确保线路的稳定运行。

3.谐波滤波：在工业电气设备中，强电的开启、关闭和调节过程中往往会产生谐波。

谐波会导致电力系统中的电流和电压失真，影响电力质量和设备的正常运行。

电抗器可以起到滤波作用，阻碍谐波电流的传播，限制谐波水平，从而减少谐波对电力系统的影响。

4.动态稳定：电抗器还可以用于提高电力系统的稳定性。

在输电线路上，由于各种因素的影响，电流可能会出现突然的波动。

这种突然的电流变化会给电力系统带来较大的冲击，容易引发线路故障和设备损坏。

通过在输电线路中安装电抗器，可以调节电流的大小和相位角，提高线路的稳定性，减少系统的故障和损坏。

5.防止谐振：在电力系统中，当感性负载和电容负载相互作用时，往往会形成谐振现象。

谐振会导致电路电流和电压的相互放大，严重时可能导致设备的损坏和事故的发生。

通过引入电抗器，可以改变电路的参数，调整阻抗大小，阻止谐振的发生，保障电力系统的安全和稳定运行。

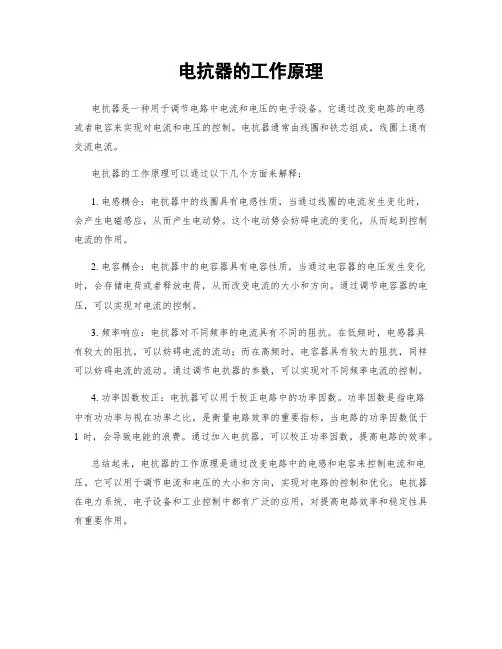

电抗器的工作原理
电抗器是一种用于调节电路中电流和电压的电子设备。

它通过改变电路的电感
或者电容来实现对电流和电压的控制。

电抗器通常由线圈和铁芯组成，线圈上通有交流电流。

电抗器的工作原理可以通过以下几个方面来解释：
1. 电感耦合：电抗器中的线圈具有电感性质，当通过线圈的电流发生变化时，
会产生电磁感应，从而产生电动势。

这个电动势会妨碍电流的变化，从而起到控制电流的作用。

2. 电容耦合：电抗器中的电容器具有电容性质，当通过电容器的电压发生变化时，会存储电荷或者释放电荷，从而改变电流的大小和方向。

通过调节电容器的电压，可以实现对电流的控制。

3. 频率响应：电抗器对不同频率的电流具有不同的阻抗。

在低频时，电感器具
有较大的阻抗，可以妨碍电流的流动；而在高频时，电容器具有较大的阻抗，同样可以妨碍电流的流动。

通过调节电抗器的参数，可以实现对不同频率电流的控制。

4. 功率因数校正：电抗器可以用于校正电路中的功率因数。

功率因数是指电路
中有功功率与视在功率之比，是衡量电路效率的重要指标。

当电路的功率因数低于
1时，会导致电能的浪费。

通过加入电抗器，可以校正功率因数，提高电路的效率。

总结起来，电抗器的工作原理是通过改变电路中的电感和电容来控制电流和电压。

它可以用于调节电流和电压的大小和方向，实现对电路的控制和优化。

电抗器在电力系统、电子设备和工业控制中都有广泛的应用，对提高电路效率和稳定性具有重要作用。

电抗器工作原理
电抗器是指能够在交流电路中产生抗交流电压能力的电气设备，它广泛应用于电力、电子、冶金、化工等领域。

电抗器的作用主要是限制短路电流，在某些特定的场合中还具有抑制谐波的作用。

电抗器是由铁芯和外壳组成的。

铁芯是电抗器的主要部件，它起着电流传导、阻碍磁场变化的作用，外壳则起着绝缘和隔声的作用。

电抗器可以有很多种分类，一般有干式和油浸式之分。

干式电抗器的特点是体积小、重量轻，便于运输和安装，但价格相对较贵。

干式电抗器价格便宜，安装方便，但运行过程中需要加油来防止电抗烧坏。

电抗器按用途可分为三种：无功补偿电抗器、限制短路电流电抗器和消弧线圈电抗器。

无功补偿电抗器是用来补偿系统无功功率，改善电压质量和提高系统稳定性的。

限制短路电流的电抗器是用来限制短路电流的，以保护电力变压器和输电线路的。

—— 1 —1 —。

电抗器的作用是什么?电力网中所采用的电抗器，实质上是一个无导磁材料的空心线圈。

它可以根据需要布置为垂直、水平和品字形三种装配形式。

在电力系统发生短路时，会产生数值很大的短路电流。

如果不加以限制，要保持电气设备的动态稳定和热稳定是非常困难的。

因此，为了满足某些断路器遮断容量的要求，常在出线断路器处串联电抗器，增大短路阻抗，限制短路电流。

由于采用了电抗器，在发生短路时，电抗器上的电压降较大，所以也起到了维持母线电压水平的作用，使母线上的电压波动较小，保证了非故障线路上的用户电气设备运行的稳定性。

近年来，在电力系统中，为了消除由高次谐波电压、电流所引起的电容器故障，在电容器回路中采用串联电抗器的方法改变系统参数，已取得了显著的效果。

线路并联电抗器可以补偿线路的容性充电电流，限制系统电压升高和操作过电压的产生，保证线路的可*运行。

母线串联电抗器可以限制短路电流，维持母线有较高的残压。

而电容器组串联电抗器可以限制高次谐波，降低电抗。

电抗器'>电抗器是怎么分类的？常用几种电抗器'>电抗器各有什么作用？答：(1)按用途分为：限流电抗器'>电抗器、并联电抗器'>电抗器、串联电抗器'>电抗器、三相接地电抗器'>电抗器、单相接地电抗器'>电抗器、启动电抗器'>电抗器、滤波电抗器'>电抗器等。

按其绕组内有无铁芯分为铁芯式电抗器'>电抗器和空芯式电抗器'>电抗器。

按绝缘介质可分为油浸式电抗器'>电抗器和干式电抗器'>电抗器。

按绕组连接方式可分为单绕组式和分裂绕组式-带中间抽头的限流电抗器'>电抗器。

(2)几种常用电抗器'>电抗器的作用如下：限流电抗器'>电抗器：串联在交流电路中以限制电力系统短路电流，维持母线电压。

串联电抗器基本介绍电抗器在高压配电系统的作用：电力系统中所采取的电抗器，常见的有串联电抗器和并联电抗器。

串联电抗器主要用来限制短路电流，也有在滤波器中与电容器串联或并联用来限制电网中的高次谐波。

220kV、110kV、35kV、10kV电网中的电抗器是用来吸收电缆线路的充电容性无功的。

可以通过调整串联电抗器的数量来调整运行电压。

基本作用1、降低电容器组的涌流倍数和涌流频率，便于选择配套设备和保护电容器。

根据GB50227标准要求应将涌流限制在电容器额定电流的10倍以下，为了不发生谐波放大（谐波牵引），要求串联电抗器的伏安特性尽量为线性。

网络谐波较小时，采用限制涌流的电抗器；电抗率在0.1%－1%左右即：可将涌流限制在额定电流的10倍以下，以减少电抗器的有功损耗，而且电抗器的体积小、占地面积小、便于安装在电容器柜内。

采用这种电抗器是即经济，又节能。

2、串联滤波电抗器，电抗器阻抗与电容器容抗全调谐后，组成某次谐波的交流滤波器。

滤去某次高次谐波，而降低母线上该次谐波的电压值，使线路上不存在高次谐波电流，提高电网的电压质量。

滤波电抗器的调谐度：XL=ωL=1/n2XC=AXC式中A－调谐度（%）XL－电抗值（Ω）XC－容抗值（Ω）n-谐波次数L－电感值（μH）ω----314按上述调谐度配置电抗器，可满足滤除各次谐波。

3、抑制谐波的电抗器，先决条件是需要清楚电网的谐波情况，查清周围用电户有无大型整流设备、电弧、炼钢等能产生谐波的设备，有无性能不良好的高压变压器及高压电机，尽可能实测一下电网谐波的实际量值，再根据实际谐波量来配置适当的电抗器。

铁芯电抗器电抗线性度不好，有噪声，空芯电抗器运行无噪声，线性度好，损耗小。

标准规定空芯电抗器容量在100KVAR以下时，每伏安损耗不大于0.03W。

例如：单台12000VA电抗率6%的电抗器损耗为360W，三相有功损耗为1080W，这是一个不小的数字。

电网上谐波较小时，采用限流电抗器可节省电能。

电抗器的工作原理电抗器是一种被广泛应用于电力系统中的电气设备，用于控制电流和电压的波动。

它是由线圈和铁芯组成的，通过改变电流的相位和幅值来实现对电力系统的稳定性和效率的调节。

下面将详细介绍电抗器的工作原理。

1. 电抗器的基本结构和组成电抗器由线圈和铁芯组成。

线圈通常由绝缘导线绕制而成，而铁芯则用于增加磁场的强度和稳定性。

线圈和铁芯的材料选择和结构设计会根据电抗器的具体用途和要求而有所不同。

2. 电抗器的工作原理基于电感和电容的特性。

当电流通过电感线圈时，会产生磁场，而磁场的变化会导致电流的变化。

电容则通过存储和释放电荷来调节电流和电压的波动。

当电压波动时，电抗器会通过改变电流的相位和幅值来稳定电力系统。

具体而言，当电压上升时，电抗器会通过增加电流的相位差来抵消电压的增加。

相反地，当电压下降时，电抗器会通过减小电流的相位差来抵消电压的下降。

这种相位差的变化可以通过电抗器的设计和控制来实现。

3. 电抗器的应用电抗器在电力系统中有多种应用。

其中最常见的是用于电力传输和配电系统中的电压稳定器。

电抗器可以稳定电压，防止电压过高或者过低对电力设备和系统的损坏。

此外，电抗器还可以用于电力因数校正，提高电力系统的效率和功率因数。

此外，电抗器还可以用于电力系统的谐波滤波。

在电力系统中，谐波是由非线性负载和电力设备引起的，它们会导致电流和电压的波动。

电抗器可以通过调节电流和电压的相位和幅值来滤除谐波，保持电力系统的稳定性和可靠性。

4. 电抗器的优势和注意事项电抗器具有以下优势：- 稳定电力系统：电抗器可以通过调节电流和电压的相位和幅值来稳定电力系统，防止电压的波动对电力设备和系统的损坏。

- 提高功率因数：电抗器可以用于电力因数校正，提高电力系统的效率和功率因数。

- 滤除谐波：电抗器可以通过调节电流和电压的相位和幅值来滤除谐波，保持电力系统的稳定性和可靠性。

然而，在使用电抗器时需要注意以下事项：- 选择合适的电抗器类型和规格，以满足特定的电力系统需求。

电抗器工作原理及作用电抗器的人懂得放手的人找到轻松，懂得遗忘的人找到自由，懂得xx找到幸福！女人的聪明在于能欣赏男人的聪明。

生活是灯，工作是油，若要灯亮，就要加油！相爱时，飞到天边都觉得踏实，因为有你的牵挂；分手后，坐在家里都觉得失重，因为没有了方向。

内容简介电抗器工作原理及作用一：电抗器在电力系统中的作用电抗器的分类二：三：详细介绍及选用方法四：各种电抗器的计算公式五：经典问答一：电抗器在电力系统中的作用．电抗器工作原理及作用由于电力系统xx大量使用电力电子器件,直流用电,变频用电等,产生了大量的谐波,使得看是简单的问题变得复杂了,用以补偿的电容器频繁损坏,有的甚至无法投入补偿电容器,当谐波较小时,可以用谐波抑制器,但系统xx的谐波较高时,就要用xx电抗器了,放大谐波电流. 电抗率为4.5%～7%滤波电抗器,用于抑制电网xx5次及以上谐波;电抗率为12%～13 %滤波电抗器,用于抑制电网xx3次及以上谐波.电抗器装于柜内,应加装通风设备散热.电抗器能在额定电压的1.35倍下长期运行,常用电抗器的电抗率种类有4.5%、5%、6%、7%、12%、13%等,电抗器的温升：铁芯85K，线圈95K,绝缘水平：3kV/1min,无击穿与闪络,电抗器在1.8倍额定电流下的电抗值，其下降值不大于5%,电抗器有三相、单相之分,三相电抗器xx电抗值之差不大于±3%,电抗器可用于400V或600V系统,电抗器噪声等级，不大于50dB,电抗器耐温等级H级以上.信息来自:输配电设备网电力系统中所采取的电抗器,常见的有xx电抗器和xx电抗器。

xx电抗器主要用来限制短路电流,也有在滤波器中与电容器xx或xx用来限制电网中的高次谐波。

xx电抗器用来吸收电网中的容性无功,如500kV电网中的高压电抗器,500kV变电站中的低压电抗器,都是用来吸收线路充电电容无功的;220kV、110kV、35kV、10kV电网中的电抗器是用来吸收电缆线路的充电容性无功的。
