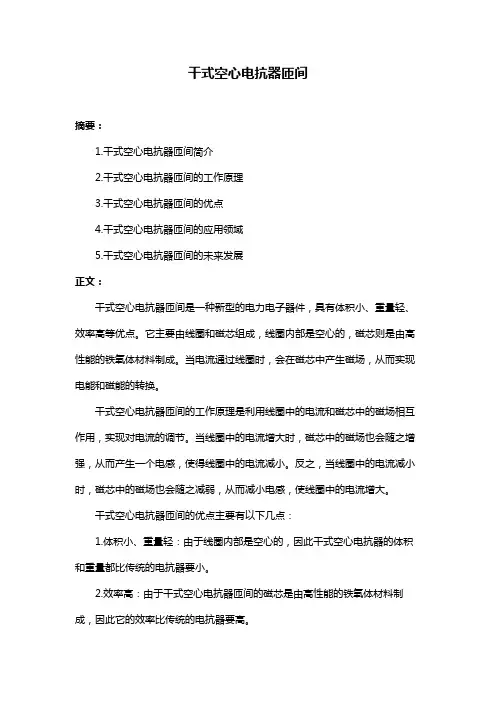

干式空心电抗器匝间摘要:1.干式空心电抗器匝间简介2.干式空心电抗器匝间的工作原理3.干式空心电抗器匝间的优点4.干式空心电抗器匝间的应用领域5.干式空心电抗器匝间的未来发展正文:干式空心电抗器匝间是一种新型的电力电子器件,具有体积小、重量轻、效率高等优点。
它主要由线圈和磁芯组成,线圈内部是空心的,磁芯则是由高性能的铁氧体材料制成。
当电流通过线圈时,会在磁芯中产生磁场,从而实现电能和磁能的转换。
干式空心电抗器匝间的工作原理是利用线圈中的电流和磁芯中的磁场相互作用,实现对电流的调节。
当线圈中的电流增大时,磁芯中的磁场也会随之增强,从而产生一个电感,使得线圈中的电流减小。
反之,当线圈中的电流减小时,磁芯中的磁场也会随之减弱,从而减小电感,使线圈中的电流增大。
干式空心电抗器匝间的优点主要有以下几点:1.体积小、重量轻:由于线圈内部是空心的,因此干式空心电抗器的体积和重量都比传统的电抗器要小。
2.效率高:由于干式空心电抗器匝间的磁芯是由高性能的铁氧体材料制成,因此它的效率比传统的电抗器要高。
3.耐用性好:干式空心电抗器匝间的线圈和磁芯都是采用高性能的材料制成,因此它的耐用性比传统的电抗器要好。
干式空心电抗器匝间的应用领域非常广泛,主要应用于电力系统、交通运输、新能源等领域。
在电力系统中,干式空心电抗器匝间可以用于无功补偿,提高电力系统的功率因数。
在交通运输领域,干式空心电抗器匝间可以用于电力驱动系统,提高电力驱动系统的效率。
在新能源领域,干式空心电抗器匝间可以用于风力发电、太阳能发电等新能源系统中,提高新能源系统的效率。
干式空心电抗器匝间的未来发展前景非常广阔。
随着电力电子技术的发展,干式空心电抗器匝间的性能将会进一步提高,应用领域也将进一步扩大。
电抗器工作原理及作用电抗器的人懂得放手的人找到轻松,懂得遗忘的人找到自由,懂得xx找到幸福!女人的聪明在于能欣赏男人的聪明。
生活是灯,工作是油,若要灯亮,就要加油!相爱时,飞到天边都觉得踏实,因为有你的牵挂;分手后,坐在家里都觉得失重,因为没有了方向。
内容简介电抗器工作原理及作用一:电抗器在电力系统中的作用电抗器的分类二:三:详细介绍及选用方法四:各种电抗器的计算公式五:经典问答一:电抗器在电力系统中的作用.电抗器工作原理及作用由于电力系统xx大量使用电力电子器件,直流用电,变频用电等,产生了大量的谐波,使得看是简单的问题变得复杂了,用以补偿的电容器频繁损坏,有的甚至无法投入补偿电容器,当谐波较小时,可以用谐波抑制器,但系统xx的谐波较高时,就要用xx电抗器了,放大谐波电流. 电抗率为4.5%~7%滤波电抗器,用于抑制电网xx5次及以上谐波;电抗率为12%~13 %滤波电抗器,用于抑制电网xx3次及以上谐波.电抗器装于柜内,应加装通风设备散热.电抗器能在额定电压的1.35倍下长期运行,常用电抗器的电抗率种类有4.5%、5%、6%、7%、12%、13%等,电抗器的温升:铁芯85K,线圈95K,绝缘水平:3kV/1min,无击穿与闪络,电抗器在1.8倍额定电流下的电抗值,其下降值不大于5%,电抗器有三相、单相之分,三相电抗器xx电抗值之差不大于±3%,电抗器可用于400V或600V系统,电抗器噪声等级,不大于50dB,电抗器耐温等级H级以上.信息来自:输配电设备网电力系统中所采取的电抗器,常见的有xx电抗器和xx电抗器。
xx电抗器主要用来限制短路电流,也有在滤波器中与电容器xx或xx用来限制电网中的高次谐波。
xx电抗器用来吸收电网中的容性无功,如500kV电网中的高压电抗器,500kV变电站中的低压电抗器,都是用来吸收线路充电电容无功的;220kV、110kV、35kV、10kV电网中的电抗器是用来吸收电缆线路的充电容性无功的。
干式空心电抗器设计和计算方法说实话干式空心电抗器设计和计算方法这事儿,我一开始也是瞎摸索。
我就像在一个黑屋子里找东西一样,四处乱撞。
我最开始就知道,电抗器的电感值是个很关键的东西。
我试着按照书上的公式去计算,那公式看起来就像一团乱麻,各种符号,什么匝数啊、磁导率啊,感觉它们像是在跟我捉迷藏。
我犯过一个错,把磁导率的值给弄错了,直接导致计算出来的数据和实际差了十万八千里。
我当时特别懊恼,这就好像做饭的时候盐放错了量,整道菜都废了的感觉。
对于绕组的设计,我试过好几种排布方式。
就像摆积木一样,你得找到最稳固最合理的那种摆法。
我一开始是简单地按照间距相等来排,但是后面发现这样电流分布不均匀。
那行不通该怎么办呢?我又重新研究那些理论知识,看来光凭感觉的所谓“经验”那是不行的。
在计算电抗值的时候,又是一个难关。
我试过把它拆分成一个个小部分去理解,像庖丁解牛那样。
比如先确定单个线圈产生的磁场,然后再去考虑多个线圈之间的耦合效应。
这个耦合效应啊,刚开始总是搞不明白,我就在纸上画好多图,试着把磁场线画出来,就好像要把那些看不见的东西用笔画出来一样。
有时候画着画着忽然就有点灵感了。
还有散热问题,这个也非常重要。
如果散热不好,那电抗器就可能出故障。
我也尝试过不同的散热通道设计。
这就好比是给房子设计通风系统,你得让空气能顺畅地进出。
我一开始设计的通道太窄了,就像通风的窗户开得太小,气流通不畅,那散热肯定不好。
再说绝缘方面,要计算不同电压等级下需要的绝缘厚度和材料类型。
这个我还不是特别确定,目前还在不断地做试验。
有时候一种材料在理论上很好,可是实际测试起来就是不行。
这就像挑衣服,看着好看,但穿上不合适。
不过呢,关于这些设计和计算方法,不断地试验和总结错误的经验是非常有必要的。
你不能怕失败,像我前面经历的那些错误,虽然当时很沮丧,但是现在看来都是很宝贵的经验,能让我对干式空心电抗器的设计和计算有更深的理解。
你要是也在做这方面的研究,一定要多动手,多对照实际情况去分析那些理论值。
干式空心电抗器匝间绝缘检测原理及试验的分析摘要:干式空心电抗器在电力系统中广泛应用,与其它电气设备一样,其在实际运行过程中存在较多事故。
匝间绝缘性能对干式空心电抗器的使用和运行具有重要影响,绝缘一旦出现问题,即会引发短路、电抗器烧毁等故障,造成严重损失,因此对干式空心电抗器匝间绝缘的检测原理与试验进行分析具有重要的现实意义。
本文阐述干式空心电抗器的基本特点与工作原理,并重点对匝间绝缘进行介绍,从检测方法与检测绝缘两方面对其检测原理进行研究,进而对检测试验进行设计与分析,以期为其检测方法与设备的优化提供参考。
关键词:电抗器;干式空心;匝间绝缘;检测;原理;试验针对干式空心电抗器匝间绝缘的检测,国外已研究生产出专门的检测设备,但其造价较高不能在国内厂商中广泛应用与推广。
对其检测原理与试验的研究需结合国外的成功经验并借鉴其它电气设备绝缘检测的方法进行分析和总结。
一、概述对干式空心电抗器与匝间绝缘的特点与原理的深入理解,是研究其检测方法与原理的基础。
(一)干式空心电抗器电抗器凭借其电感特性广泛应用于电力系统中,在系统中发挥着无功补偿、限流、阻尼、移向、稳流的作用。
与传统的油浸式铁芯电抗器相比,干式空心电抗器具有体积小、重量轻、结构简单、损耗低、线性小、维护方便等优点,如上性能优势来源于其结构特点。
干式空心电抗器最大的特点是没有铁芯,具有多并联支路结构,以空气作为磁介质,磁回路无限制。
其结构上具有以下特点:一、股间电压均衡排列。
绕组采用高性能铜线或铝线,绕制保证支路匝数固定。
二、运行可靠。
并联连接不同半径支路,层间电压低,同等部位电压相似,稳定的电场分部增强绕组运行的可靠性。
三、机械强度大。
以环氧树脂玻璃纤维作为绕包材料,以绝缘子为底座、以非磁性端部星架为夹持,通过干燥浸胶与玻璃纤维拉紧,使电抗器成为刚性整体。
四、绕组由多个封包构成,封包由多并联支路组成,包封间留有空隙,保证电抗器散热性能。
五、环境限制。
干式空心串联电抗器特点
干式空心串联电抗器是一种被广泛应用于电力系统中的电力电子元器件。
它是
一个能够降低电力电子设备中谐波电流的电路元器件,可以保证设备在高频率下的工作性能。
那么,干式空心串联电抗器有哪些特点呢?
特点
1.节约空间
相比其他类型的串联电抗器,干式空心串联电抗器具有更小的尺寸和更轻的重量。
这使得它在安装时能够节省更多的空间。
在设备房间有限的情况下,干式空心串联电抗器是一种更加合适的选择。
2.高性能
干式空心串联电抗器在电力电子系统中的性能表现非常优越。
它能够有效的过
滤并抑制谐波电流,从而保证电力设备的高频操作性能。
3.可靠性高
由于干式空心串联电抗器是不含油的,所以它的耐电压性和绝缘性都非常好。
在高压及高温的条件下,它仍能正常工作,并充分发挥其性能。
4.维护成本低
干式空心串联电抗器在维护和保养上非常方便。
与液体串联电抗器不同的是,
干式电抗器不需要定期更换油。
这使得它在维护成本上更加经济。
5.适用范围广
干式空心串联电抗器不仅可以用于电力电子系统中,还可以广泛应用于大型发
电厂、钢铁、石化、航空航天等重工业领域,能够有效的解决高频率电流引发的问题。
所以说,它的适用范围非常广泛。
总结
综上所述,干式空心串联电抗器作为一种具有优异性能的电力电子元器件,它
在谐波电流过滤、能耗降低等方面的应用前景非常广阔。
同时,它体积小、重量轻、维护成本低等特点,也决定了它是一种更加适用于条件受限的电力工程设备中的理想选择。
干式空心滤波电抗器的构造原理及调谐办法干式空心滤波电抗器的构造原理及调谐办法干式空心滤波电抗器的构造原理如今国内无源滤波器中运用的干式空心电抗器在构造上首要有两种:一种是由扁导线绕制并通过绝缘垫块夹持的饼式构造;另一种是由小截面圆导线多层并联绕制并通过环氧树脂浇注的并联筒式构造。
前者为前期的干式空心电抗器商品,它是在水泥电抗器根底上衍生出来的,因为它存在着涡流损耗大,动热安稳功用差,而且只能作业于户内,而逐步退出了滤波电抗器的干流商场。
这篇文章偏重介绍干式空心并联筒式滤波电抗器的构造原理。
并联筒式构造的滤波电抗器主线圈由多层同心线圈并联构成,各层线圈的自感及多层线圈的互感概括为一个总的电感值。
并联层数的多少,取决于电抗器的容量、线圈的材料和电抗器构造规范。
因为构外型式和下降涡流损耗跋涉导线运用率的需求,电抗器通常选用Phi;2.0一;Phi;3.0细导线绕制线圈。
一台电抗器的线层少则十多层,多则几十层,这些线层悉数并联。
将悉数并联的同心线圈分红若干组,每组由3-4层线圈构成一个包封,包封用环氧树脂和玻璃纤维纱包绕而成。
并联筒式构造的滤波电抗器主线圈由多层同心线圈并联构成,各层线圈的自感及多层线圈的互感概括为一个总的电感值。
并联层数的多少,取决于电抗器的容量、线圈的材料和电抗器构造规范。
因为构外型式和下降涡流损耗跋涉导线运用率的需求,电抗器通常选用Phi;2.0一;Phi;3.0细导线绕制线圈。
一台电抗器的线层少则十多层,多则几十层,这些线层悉数并联。
将悉数并联的同心线圈分红若干组,每组由3-4层线圈构成一个包封,包封用环氧树脂和玻璃纤维纱包绕而成。
包封与包封之间用绝缘撑条支持构成散热风道。
因为干式空心电抗器绕组通过高温固化同环氧树脂及玻璃纤维密封成一个健旺的实体;且包封内每层导线之间均为并联联络,层间电位差十分小,因而这种构造的电抗器适宜适野外淋雨及覆冰状况下作业。

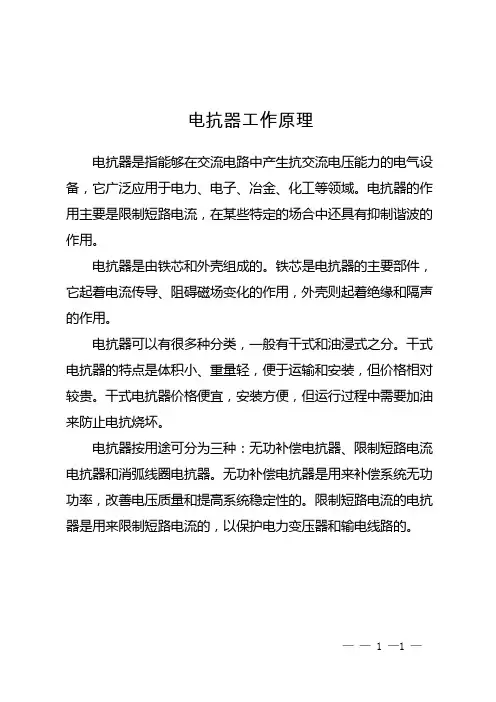

电抗器工作原理
电抗器是指能够在交流电路中产生抗交流电压能力的电气设备,它广泛应用于电力、电子、冶金、化工等领域。
电抗器的作用主要是限制短路电流,在某些特定的场合中还具有抑制谐波的作用。
电抗器是由铁芯和外壳组成的。
铁芯是电抗器的主要部件,它起着电流传导、阻碍磁场变化的作用,外壳则起着绝缘和隔声的作用。
电抗器可以有很多种分类,一般有干式和油浸式之分。
干式电抗器的特点是体积小、重量轻,便于运输和安装,但价格相对较贵。
干式电抗器价格便宜,安装方便,但运行过程中需要加油来防止电抗烧坏。
电抗器按用途可分为三种:无功补偿电抗器、限制短路电流电抗器和消弧线圈电抗器。
无功补偿电抗器是用来补偿系统无功功率,改善电压质量和提高系统稳定性的。
限制短路电流的电抗器是用来限制短路电流的,以保护电力变压器和输电线路的。
—— 1 —1 —。

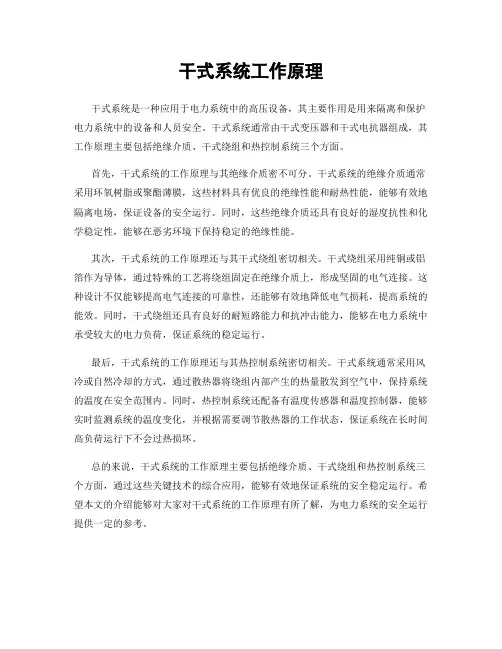

干式系统工作原理
干式系统是一种应用于电力系统中的高压设备,其主要作用是用来隔离和保护电力系统中的设备和人员安全。
干式系统通常由干式变压器和干式电抗器组成,其工作原理主要包括绝缘介质、干式绕组和热控制系统三个方面。
首先,干式系统的工作原理与其绝缘介质密不可分。
干式系统的绝缘介质通常采用环氧树脂或聚酯薄膜,这些材料具有优良的绝缘性能和耐热性能,能够有效地隔离电场,保证设备的安全运行。
同时,这些绝缘介质还具有良好的湿度抗性和化学稳定性,能够在恶劣环境下保持稳定的绝缘性能。
其次,干式系统的工作原理还与其干式绕组密切相关。
干式绕组采用纯铜或铝箔作为导体,通过特殊的工艺将绕组固定在绝缘介质上,形成坚固的电气连接。
这种设计不仅能够提高电气连接的可靠性,还能够有效地降低电气损耗,提高系统的能效。
同时,干式绕组还具有良好的耐短路能力和抗冲击能力,能够在电力系统中承受较大的电力负荷,保证系统的稳定运行。
最后,干式系统的工作原理还与其热控制系统密切相关。
干式系统通常采用风冷或自然冷却的方式,通过散热器将绕组内部产生的热量散发到空气中,保持系统的温度在安全范围内。
同时,热控制系统还配备有温度传感器和温度控制器,能够实时监测系统的温度变化,并根据需要调节散热器的工作状态,保证系统在长时间高负荷运行下不会过热损坏。
总的来说,干式系统的工作原理主要包括绝缘介质、干式绕组和热控制系统三个方面,通过这些关键技术的综合应用,能够有效地保证系统的安全稳定运行。
希望本文的介绍能够对大家对干式系统的工作原理有所了解,为电力系统的安全运行提供一定的参考。

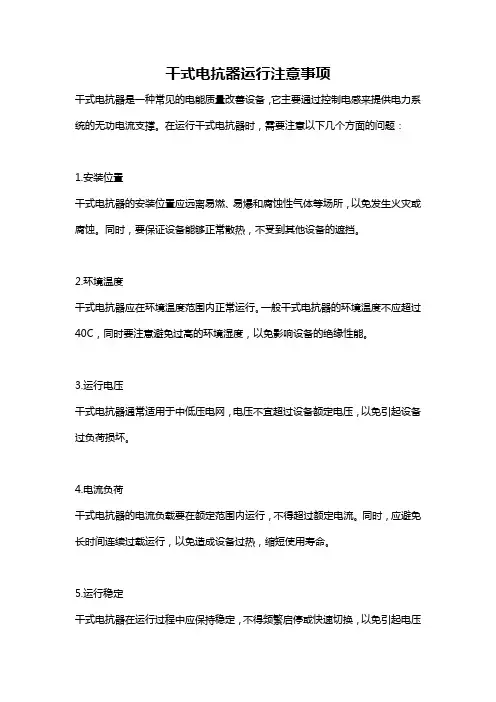

干式电抗器运行注意事项干式电抗器是一种常见的电能质量改善设备,它主要通过控制电感来提供电力系统的无功电流支撑。
在运行干式电抗器时,需要注意以下几个方面的问题:1.安装位置干式电抗器的安装位置应远离易燃、易爆和腐蚀性气体等场所,以免发生火灾或腐蚀。
同时,要保证设备能够正常散热,不受到其他设备的遮挡。
2.环境温度干式电抗器应在环境温度范围内正常运行。
一般干式电抗器的环境温度不应超过40C,同时要注意避免过高的环境湿度,以免影响设备的绝缘性能。
3.运行电压干式电抗器通常适用于中低压电网,电压不宜超过设备额定电压,以免引起设备过负荷损坏。
4.电流负荷干式电抗器的电流负载要在额定范围内运行,不得超过额定电流。
同时,应避免长时间连续过载运行,以免造成设备过热,缩短使用寿命。
5.运行稳定干式电抗器在运行过程中应保持稳定,不得频繁启停或快速切换,以免引起电压的波动或电容器的损坏。
6.维护保养定期对干式电抗器进行维护保养是必要的。
主要包括检查设备的接线端子是否松动,检查设备的绝缘性能是否良好,清除设备表面的灰尘和污垢等。
7.故障排除在干式电抗器运行过程中,发生故障时应及时排除。
比如,当设备出现过热现象时,应停止使用并找出原因进行修复。
8.保护措施为了保证干式电抗器的安全运行,需要对其进行适当的过压和过流保护。
过压保护可以通过设置过压继电器或过压保护装置来实现,过流保护可以通过设置过流继电器或过流保护器来实现。
总的来说,干式电抗器在运行过程中需要注意设备的安装位置、环境温度、运行电压、电流负荷、运行稳定、维护保养、故障排除和保护措施等方面的问题。
只有做好这些注意事项,才能保证干式电抗器的安全运行,提高电能质量。
干式带气隙铁芯电抗器电感计算方法1. 引言干式铁芯电抗器具有体积小、损耗低、漏磁小、阻燃防爆等优点,其缺点是电感具有非线性,存在磁滞饱和现象。
为改善电感的线性度,干式铁芯电抗器一般采用带气隙铁芯。
在干式铁芯电抗器设计中,电感值的准确计算是关键问题之一。
目前,对铁芯电抗器电感值的计算一般采用传统解析近似法。
该方法在求解带气隙铁芯电抗器主电感值时基于简化的磁路,即假设气隙衍射磁通路径为半圆形[1,2],该方法用于求解带气隙铁芯电抗器电感值时存在较大误差,在产品生产时需要对气隙厚度进行反复调整,才能达到满意的电感值。
为了更加准确地计算主电感可以采用磁场计算法[2,3],该方法假定铁芯由无穷多个圆柱形铁芯饼-气隙单元串联组成,从而将电抗器磁场近似为轴对称磁场问题,然后采用分离变量法求解其磁场分布。
该方法在计算边缘效应系数时涉及到修正贝塞尔函数,计算过程比较复杂。
对于大气隙铁芯电抗器电感值的计算,文献[3]从求解磁场方程出发,在计算中假设铁芯是由无穷多个铁芯饼—气隙单元串联起来的,对气隙边缘效应给予了系数矫正。
相对地,计算公式比较繁琐,需要根据铁芯直径与气隙厚度查询相应的气隙边缘效应修正系数。
文献[4,5,17]采用修正系数来考虑气隙磁导从而计算铁芯电抗器电感值的解析近似法,由于修正系数可变,需查表,因此,计算也较繁杂。
采用有限元法计算铁芯电抗器的电感值准确度更高[9,10,11,12,13,18],但计算所需要的计算机内存大,计算时间也长,所以,一般仅在电抗器设计的最后核算中多采用该方法。
本文将基于铁芯电抗器磁场的有限元数值计算结果,对传统解析近似法计算铁芯气隙衍射磁通等效导磁面积公式进行修正,提出一种改进解析近似法,然后,将提出的方法用于实例计算,并与数值仿真结果比较,对方法的可行性和准确度进行讨论。
2. 计算原理在计算带气隙铁芯电抗器气隙处等效衍射面积时,传统解析近似法认为主磁通流过气隙时,有一部分磁通将从铁芯外表面流出,绕过气隙,流向铁芯外表面,再进入铁芯中去。
干式半铁芯电抗器的介绍
一、性能指标
1 额定电压:6、10kV
2 额定频率:50Hz
3 电抗率:0.1,1%,4.5%、6%、12%等
二、执行标准:
GB10229-88、JB5346-1998、DL462-92
三、使用条件:
1 使用地点:户内或户外
2 使用环境温度:-40?,+45?
3 海拔高度:2000米(如果超过2000米请在订货时说明)
4 安装地点应无有害气体、蒸汽及导电性或爆炸性尘埃。
四、主要特点
1 由于铁芯无须包围整个线圈,因此节约了大量的铁芯材料。
2 干式半铁芯电抗器与干式空芯电抗器相比较,体积减小了30,50%,运行时的电能降低了30, 40%。
3 半芯电抗器的铁芯柱经整体真空环氧浇注成型,整体密实、坚固,运行时振动极小,产品噪
音很低。
4 伏安特性近似线性。
传统的概念认为,带有铁芯的电抗器,其伏安特性为非线性,而半芯干
式电抗器的伏安特性呈现大围的线性特性。
5 机械强度高;抗短路能力强;
6 采用自灭材料制作,勿需严格的防火措施;
7 维护工作量小;
8 运行安全可靠性高。
关于并联电抗器的运行问题2 干式空芯电抗器500kV变电所已经大批装用电压由11kV至63kV的干式空芯电抗器。
这些电抗器有加拿大传奇公司和奥地利SE公司的进口产品,也有国内北京、西安和鸡西等地的产品。
干式空芯电抗器的运行故障主要是线圈匝间绝缘击穿,故障原因包括线圈受潮或绝缘有弱点、局部放电电弧烧损、局部过热绝缘挠损击穿、过电压、小动物搭桥短路等外力影响,以及因短路电流产生的机械应力使线圈变形损伤等。
由于单台独立安装,相互间保持较大距离,极少发生相间绝缘击穿故障。
由于支柱绝缘子的支撑,线圈接地的可能性也不大。
匝间短路时电抗器的相电流变化不大,但是如不及时切除,由于电抗器漏磁磁场的强烈交感作用,电弧将会危及整个线圈,造成全相短路。
这时非故障相的电流达到额定电流的1.73倍,时间延长,这些线圈也会因过热发生绝缘击穿。
干式空芯电抗器漏磁没有屏蔽,对其周围环境也造成了影响,现将各大电网发生的问题分述如下。
2.1线圈绝缘问题a.华北网房山变装有加拿大传奇公司产35kV3×15MVar干式空芯并联电抗器4组,运行中发现多台线圈表面有树枝状放电痕迹,1991年3月天雨,1台电抗器烧坏,外表检查,发现第9与第10绕包间匝间短路,铝线外露。
又该变加拿大产35kV干式串联电抗器自1992年6月至1993年7月陆续有3台发生相间闪络,线圈烧伤,1台匝间短路,线包鼓开铝线烧断。
b.华东网徐州任庄变4组加拿大产35kV电抗器,普遍发现线圈表面有树枝状放电痕迹。
1993年6月12日天雨,1台发生闪络,匝问短路烧坏。
故障点都在线圈下部西侧。
c.昆明草铺变加拿大产35kV干式电抗器于1993年6月投,1994年7月天睛无雷雨,系统运行正常,#2电抗器C相燃烧冒烟,经救灭烟火后检查,发现线圈内侧上端下1/3处已烧焦变黑匝间短路。
同年11月小雨,又有1台故障烧坏。
经检查发现线圈内靠下部多处烧坏,引线烧断,当时系统运行正常。
干式空心电抗器匝间摘要:一、干式空心电抗器简介二、干式空心电抗器的工作原理三、干式空心电抗器的应用领域四、干式空心电抗器的优势与特点五、干式空心电抗器的选购与维护正文:一、干式空心电抗器简介干式空心电抗器是一种电力电子元器件,主要用于电气设备的电磁兼容(EMC)设计和无功补偿。
它主要由高压绕组、低压绕组、铁芯和外壳等部分组成。
在我国,干式空心电抗器已广泛应用于电力、电子、通信等行业。
二、干式空心电抗器的工作原理干式空心电抗器的工作原理主要基于电磁感应。
当交流电流通过高压绕组时,会在铁芯和低压绕组之间产生磁场。
磁场的变化进而在低压绕组中产生感应电动势,形成电流。
这种电流具有相反的相位,与高压绕组电流相抵消,从而实现无功补偿。
三、干式空心电抗器的应用领域干式空心电抗器在以下领域有广泛应用:1.电力系统:用于输电线路的无功补偿,提高电力系统的稳定性和电压水平。
2.配电系统:用于配电变压器的无功补偿,提高电能质量。
3.电气设备:用于电磁兼容(EMC)设计,抑制电磁干扰。
4.通信行业:用于通信设备的电源滤波和电磁兼容设计。
四、干式空心电抗器的优势与特点1.干式结构,适应性强,能在高温、潮湿、腐蚀等恶劣环境中正常工作。
2.体积小,重量轻,安装方便,节省空间。
3.采用高品质材料,损耗低,节能效果显著。
4.结构简单,维护方便,使用寿命长。
五、干式空心电抗器的选购与维护1.选购时应根据实际需求,选择合适的规格、容量和型号。
2.注意产品的品质和生产厂家信誉,确保购买到优质产品。
3.安装时,确保电抗器与电源、负载的连接正确无误,遵循安装说明书的要求。
4.定期检查电抗器的工作状态,发现异常声音、发热等情况时,及时处理。
5.保持电抗器周围环境清洁,避免受潮、受热、受腐蚀。
通过以上介绍,我们对干式空心电抗器有了更深入的了解。
在实际应用中,选择合适的干式空心电抗器,可以有效提高电气设备的性能和稳定性。
电抗器的工作原理电抗器是一种用来调节电流和电压的电力设备。
它主要通过改变电路中的电感或电容来实现对电流和电压的控制。
在电力系统中,电抗器起到了重要的作用,可以提高电力系统的稳定性和可靠性。
电抗器是由线圈(电感)和电容器组成的。
电感是由导线绕成的线圈,当电流通过线圈时,会在线圈内产生磁场。
而电容器则是由两个导体之间的绝缘材料隔开的。
当电压施加在电容器上时,会在导体之间产生电场。
在电抗器中,电感和电容起到了不同的作用。
电感主要用来调节电流,而电容则用来调节电压。
当电流通过电感时,由于电感的存在,电流会产生相位差。
这种相位差会导致电流和电压之间的时间差,从而影响电力系统的稳定性。
为了解决这个问题,可以通过增加电感来减小相位差,从而提高电力系统的稳定性。
而当电压施加在电容器上时,电容器会吸收电能并存储起来。
当电压下降时,电容器会释放存储的电能,从而平衡电压的波动。
这样可以保持电压的稳定性,避免电压过高或过低对电力设备造成损坏。
电抗器的工作原理可以通过以下示意图来说明:```+----+ +----+Voltage ----| |-------| |---- Current| | | |+----+ +----+```在这个示意图中,左边的部分代表电抗器的电感部分,右边的部分代表电容部分。
当电流通过电感时,会产生磁场,从而影响电流的相位。
而当电压施加在电容器上时,电容器会吸收电能并存储起来,从而平衡电压的波动。
电抗器在电力系统中的应用非常广泛。
它可以用来改善电力系统的功率因数,提高电力系统的稳定性和可靠性。
此外,电抗器还可以用来限制电流的大小,保护电力设备免受过电流的损害。
总之,电抗器是一种用来调节电流和电压的电力设备,通过改变电路中的电感和电容来实现对电流和电压的控制。
它在电力系统中起到了重要的作用,可以提高电力系统的稳定性和可靠性。
干式空心电抗器匝间绝缘检测原理及试验分析摘要:干式空心电抗器是变电站中的的重要设备,干式空心电抗器能否正常安全运行直接影响变电站乃至整个电力系统能否正常安全运行,然而在实际运行中,干式空心电抗器匝间绝缘极为容易出现故障,因此,加强对干式空心电抗器匝间绝缘检测和试验研究就变得尤为重要。
本文先是介绍了干式空心电抗器匝间绝缘短路在不同电源频率影响下电感的变化情况,然后在此基础上分析讨论了干式空心电抗器匝间绝缘检测原理,最后对干式空心电抗器匝间绝缘进行了实验结果分析,具有一定现实意义,为相关研究提供参考。
关键词:干式空心电抗器;匝间绝缘;检测原理;试验分析1.引言如今,随着经济和科技的发展,生产和生活用电大大增加,电力系统也随之飞速发展起来,电抗器是电力系统中的重要组成部分,在电力系统中被广泛使用。
在所有的电抗器中,干式空心电抗器因其结构简单、易于操作、成本较低等诸多优点在电力系统中应用的最为广泛。
虽然与其他类型的电抗器相比,干式空心电抗器具有诸多优点,但是也和所有的设备一样不可避免在运行过程中会存在各种缺陷、出现各种问题。
通过查阅大量相关资料可以知道,干式空心电抗器匝间绝缘故障主要是因为电抗器匝间出现了短路,造成匝间局部电流异常过大,进而起火烧毁电抗器,引起电抗器故障,严重影响干式空心电抗器的正常运行工作,甚至会造成安全事故和经济损失。
针对干式空心电抗器匝间绝缘故障的问题,国内外也已经进行了相关研究,对干式空心电抗器在技术和设备上都进行了不同程度的研究,并研发了检测设备对干式空心电抗器匝间绝缘故障进行检测;相关部门也出台了具体的匝间绝缘故障检测标准。
但从总体来讲,国内外对这方面的研究还不够多,不够系统全面,因此,对干式空心电抗器匝间绝缘检测和试验分析进行研究还是十分有必要的。
2.干式空心电抗器匝间绝缘检测原理2.1干式空心电抗器运行时电磁场和电感规律干式空心电抗器在没有发生匝间短路的时候,使用不同频率的电压对线圈施加影响,线圈的电磁场和电感分布没有改变,这说明在电抗器没有发生匝间短路时,线圈的电磁场和电感对电压反应不敏感;在干式空心电抗器发生匝间短路的时候,发生短路的点距离电抗器线圈中间位置越近,对线圈周围的电磁场分布影响就越大,电磁变化就越明显;除此之外,在干式空心电抗器发生匝间短路的时候,电抗器上作用的电压频率越大,短路环流就越大,集肤效应就越显著,干式空心电抗器的去磁效应也越显著,因此,电抗器线圈周围的磁力和电感的变化情况随作用在线圈上的电压频率增高而变大[1]。
干式电抗器设计原理及其材料高压电器产品设计包含这多方面的学科的内容,仅就变压器(电抗器)而言,就包含《电路分析》、电磁学、高电压绝缘、电工材料等门内容。
具体到每个产品,我们在设计时还应同时考虑到工艺、材料、成本等问题,它们之间相互依存、相互作用,产品设计时不能只单独来考虑其中一个或两个。
由于水平有限,本次讲座不能具体到产品设计的每个细节,只能就设计过程中必须的一些基本原理和关键工艺和材料给大家做一个简要的介绍。
不需要大家都记住,只要大家知道这些概念,以后在设计或生产服务是能知道他们,并有目的的去寻找有关资料就可以了。
一、基本电磁原理概述电抗器是由于它的电感而被电力系统应用的高压电器。
它属于特种变压器范畴,其区别于一般变压器的方面在于它通常只有一个励磁线圈,在有励磁电流通过时能产生一定电抗。
但是,其在电磁分析原理方面还是同变压器基本一致。
变压器在学科中包含在《电机学》这门课程里,这门课主要分成两部分内容,其一是在静态情况下的能量转换和传递——变压器。
其二是在动态情况下的能量转换——电动机和发电机。
变压器中只有感生电动势,没有动生电动势。
而电动机和发电机中则既有感生电动势又有动生电动势。
场是物质构成的一种基本形态,在自然界中有着各种各样的场,其中与变压器和电抗器有关的场有:1、电场——电气绝缘2、磁场——磁路3、温度场??——损耗和温升4、音场——噪音这些场的存在对各种电器产品的性能和质量产生极大的影响,所以,我们在产品设计时往往是围绕它们在进行的。
只有了解这些场的基本性质才能在电器结构设计中将各种材料合理地组合起来。
一)电场1.1 静电场:通常把不随时间变化的电场称为静电场。
对高压电器产品而言,无论在工频还是在冲击电压时,其各处的电磁场变化均可认为仅比例于外加电压而变化,其电场分布是相似的,完全可以作为静电场来处理。
1.2 电位与电场强度电位是指静电场中在电荷作用下各点所具有的位能,它由库伦定律决定。
