电抗器的工作原理引言概述:电抗器是电力系统中常见的电气元件之一,它具有调节电流和电压等电气参数的作用。
本文将详细介绍电抗器的工作原理,包括其基本概念、工作原理和应用领域。
一、电抗器的基本概念1.1 电抗器的定义和分类电抗器是一种用来调节电流和电压的电气元件,它根据其电气特性可以分为电感器和电容器两种类型。
电感器是由线圈或线圈组成,通过电流的变化来调节电压;电容器则是由两个导体板和介质组成,通过电压的变化来调节电流。
1.2 电抗器的主要特性电抗器具有阻抗、电感和电容等特性。
阻抗是电抗器对电流和电压的阻碍程度,它随着频率的增加而增大;电感是电抗器对电流变化的反应,它使电流滞后于电压;电容是电抗器对电压变化的反应,它使电流超前于电压。
1.3 电抗器的符号表示电抗器在电路图中通常用一个带箭头的直线表示,箭头的方向表示电流的流向。
电感器的符号是一个带箭头的线圈,电容器的符号是两个平行的导体板。
二、电抗器的工作原理2.1 电感器的工作原理电感器通过电流的变化来调节电压,其工作原理基于电磁感应定律。
当电流通过电感器时,会在线圈中产生磁场,磁场的变化会引起感应电动势,从而产生电压。
这种电压的大小与电流的变化率成正比,通过调节电流的变化率可以实现对电压的调节。
2.2 电容器的工作原理电容器通过电压的变化来调节电流,其工作原理基于电容器的电场效应。
当电压施加在电容器的两个导体板上时,会在两个导体板之间形成电场。
电场的变化会导致电容器中电荷的移动,从而产生电流。
这种电流的大小与电压的变化率成正比,通过调节电压的变化率可以实现对电流的调节。
2.3 电抗器的工作原理总结电抗器的工作原理可以归纳为通过电流或电压的变化来调节对应的电气参数。
电感器通过电流的变化来调节电压,而电容器则通过电压的变化来调节电流。
通过合理选择电抗器的类型和参数,可以实现对电流和电压的精确控制。
三、电抗器的应用领域3.1 电力系统中的应用电抗器在电力系统中广泛应用于电压和电流的调节,可以提高电力系统的稳定性和效率。

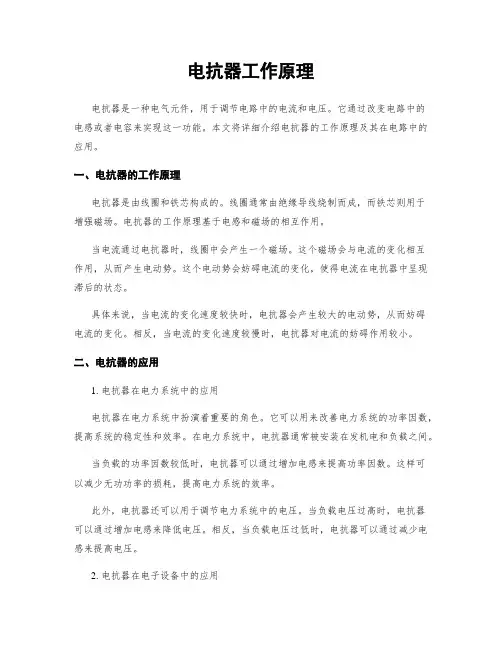

电抗器工作原理电抗器是一种电气元件,用于调节电路中的电流和电压。
它通过改变电路中的电感或者电容来实现这一功能。
本文将详细介绍电抗器的工作原理及其在电路中的应用。
一、电抗器的工作原理电抗器是由线圈和铁芯构成的。
线圈通常由绝缘导线绕制而成,而铁芯则用于增强磁场。
电抗器的工作原理基于电感和磁场的相互作用。
当电流通过电抗器时,线圈中会产生一个磁场。
这个磁场会与电流的变化相互作用,从而产生电动势。
这个电动势会妨碍电流的变化,使得电流在电抗器中呈现滞后的状态。
具体来说,当电流的变化速度较快时,电抗器会产生较大的电动势,从而妨碍电流的变化。
相反,当电流的变化速度较慢时,电抗器对电流的妨碍作用较小。
二、电抗器的应用1. 电抗器在电力系统中的应用电抗器在电力系统中扮演着重要的角色。
它可以用来改善电力系统的功率因数,提高系统的稳定性和效率。
在电力系统中,电抗器通常被安装在发机电和负载之间。
当负载的功率因数较低时,电抗器可以通过增加电感来提高功率因数。
这样可以减少无功功率的损耗,提高电力系统的效率。
此外,电抗器还可以用于调节电力系统中的电压。
当负载电压过高时,电抗器可以通过增加电感来降低电压。
相反,当负载电压过低时,电抗器可以通过减少电感来提高电压。
2. 电抗器在电子设备中的应用电抗器在电子设备中也有广泛的应用。
它可以用于滤波、降压和稳压等方面。
在滤波方面,电抗器可以用来滤除电路中的高频噪声。
通过选择合适的电感和电容值,电抗器可以将高频噪声从电路中滤除,从而提高电子设备的性能和稳定性。
在降压和稳压方面,电抗器可以用来降低电路中的电压。
通过选择合适的电感和电容值,电抗器可以将电压降低到所需的水平,从而保护电子设备免受过高的电压伤害。
3. 电抗器在交流机电中的应用电抗器在交流机电中也有重要的应用。
它可以用来提高机电的功率因数,减少机电的无功功率损耗。
当机电的功率因数较低时,电抗器可以通过增加电感来提高功率因数。
这样可以减少机电的无功功率损耗,提高机电的效率。
电抗器工作原理一、概述电抗器是一种电气元件,用于调节电路中的电流和电压。
它的主要作用是改变电路中的电感和电容,以达到控制电流和电压的目的。
本文将详细介绍电抗器的工作原理、分类、应用以及相关参数。
二、工作原理电抗器是由线圈和铁芯组成的。
当电流通过线圈时,线圈中产生磁场,磁场会与铁芯相互作用,从而产生电感。
电感的大小取决于线圈的匝数、线圈的长度以及铁芯的材料和形状。
当电压施加在电抗器上时,电抗器会阻碍电流的流动,从而改变电路中的电流和电压。
三、分类根据电抗器的工作原理和结构,可以将其分为电感电抗器和电容电抗器。
1. 电感电抗器电感电抗器是以电感为主要元件的电抗器。
它的主要作用是改变电路中的电感,从而控制电流的大小。
电感电抗器通常由线圈和铁芯组成,线圈的匝数和铁芯的材料和形状决定了电感的大小。
电感电抗器常用于交流电路中,用于调节电流的大小和相位。
2. 电容电抗器电容电抗器是以电容为主要元件的电抗器。
它的主要作用是改变电路中的电容,从而控制电压的大小。
电容电抗器通常由两个金属板和介质组成,金属板之间的电介质决定了电容的大小。
电容电抗器常用于交流电路中,用于调节电压的大小和相位。
四、应用电抗器在电力系统和电子设备中有广泛的应用。
1. 电力系统在电力系统中,电抗器常用于无功补偿和电力因数校正。
电抗器可以通过调节无功功率的流动来平衡电力系统中的有功功率和无功功率,从而提高电力系统的稳定性和效率。
电抗器还可以用于电力因数校正,通过调节电压和电流的相位差来改善电力系统的功率因数。
2. 电子设备在电子设备中,电抗器常用于滤波和保护电路。
电抗器可以通过改变电路中的电感和电容来滤除电路中的高频噪声和谐波,从而提高电子设备的性能和稳定性。
电抗器还可以用于保护电路,通过限制电流的大小和变化率来保护电子设备免受过电流和过电压的损害。
五、相关参数电抗器的性能和特性可以通过以下参数来描述和评估。
1. 电感电感是电抗器中线圈的重要参数,它决定了电抗器的感应电动势和阻抗。
电抗器懂得放手的人找到轻松,懂得遗忘的人找到自由,懂得关怀的人找到幸福!女人的聪明在于能欣赏男人的聪明。
生活是灯,工作是油,若要灯亮,就要加油!相爱时,飞到天边都觉得踏实,因为有你的牵挂;分手后,坐在家里都觉得失重,因为没有了方向。
内容简介一:电抗器在电力系统中的作用二:电抗器的分类三:详细介绍及选用方法四:各种电抗器的计算公式五:经典问答一:电抗器在电力系统中的作用由于电力系统中大量使用电力电子器件,直流用电,变频用电等,产生了大量的谐波,使得看是简单的问题变得复杂了,用以补偿的电容器频繁损坏,有的甚至无法投入补偿电容器,当谐波较小时,可以用谐波抑制器,但系统中的谐波较高时,就要用串联电抗器了,放大谐波电流. 电抗率为4.5%~7%滤波电抗器,用于抑制电网中5次及以上谐波;电抗率为12%~13 %滤波电抗器,用于抑制电网中3次及以上谐波.电抗器装于柜内,应加装通风设备散热.电抗器能在额定电压的 1.35倍下长期运行,常用电抗器的电抗率种类有 4.5%、5%、6%、7%、12%、13%等,电抗器的温升:铁芯85K,线圈95K,绝缘水平:3kV/1min,无击穿与闪络,电抗器在1.8倍额定电流下的电抗值,其下降值不大于5%,电抗器有三相、单相之分,三相电抗器任二相电抗值之差不大于±3%,电抗器可用于400V或600V系统,电抗器噪声等级,不大于50dB,电抗器耐温等级H级以上.信息来自:输配电设备网电力系统中所采取的电抗器,常见的有串联电抗器和并联电抗器。
串联电抗器主要用来限制短路电流,也有在滤波器中与电容器串联或并联用来限制电网中的高次谐波。
并联电抗器用来吸收电网中的容性无功,如500kV电网中的高压电抗器,500kV变电站中的低压电抗器,都是用来吸收线路充电电容无功的;220kV、110kV、35kV、10kV电网中的电抗器是用来吸收电缆线路的充电容性无功的。
可以通过调整并联电抗器的数量来调整运行电压。

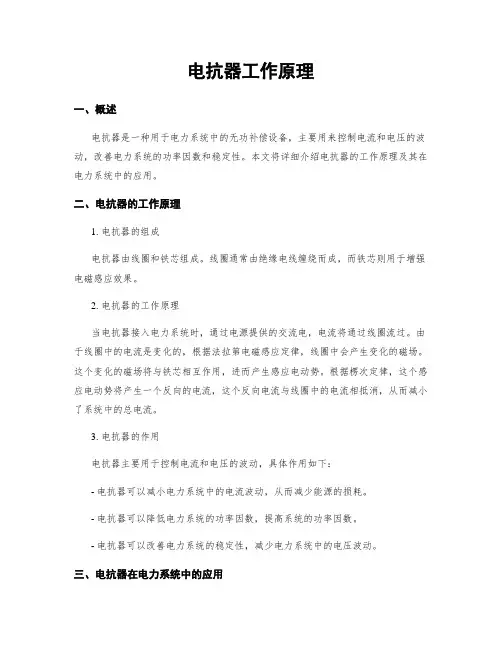

电抗器工作原理一、概述电抗器是一种用于电力系统中的无功补偿设备,主要用来控制电流和电压的波动,改善电力系统的功率因数和稳定性。
本文将详细介绍电抗器的工作原理及其在电力系统中的应用。
二、电抗器的工作原理1. 电抗器的组成电抗器由线圈和铁芯组成。
线圈通常由绝缘电线缠绕而成,而铁芯则用于增强电磁感应效果。
2. 电抗器的工作原理当电抗器接入电力系统时,通过电源提供的交流电,电流将通过线圈流过。
由于线圈中的电流是变化的,根据法拉第电磁感应定律,线圈中会产生变化的磁场。
这个变化的磁场将与铁芯相互作用,进而产生感应电动势。
根据楞次定律,这个感应电动势将产生一个反向的电流,这个反向电流与线圈中的电流相抵消,从而减小了系统中的总电流。
3. 电抗器的作用电抗器主要用于控制电流和电压的波动,具体作用如下:- 电抗器可以减小电力系统中的电流波动,从而减少能源的损耗。
- 电抗器可以降低电力系统的功率因数,提高系统的功率因数。
- 电抗器可以改善电力系统的稳定性,减少电力系统中的电压波动。
三、电抗器在电力系统中的应用1. 电抗器在输电路线中的应用在长距离的输电路线中,由于电流的传输会导致电压的降低,因此需要使用电抗器来补偿电压的损失,保持电力系统的稳定性。
2. 电抗器在电力变压器中的应用电力变压器是电力系统中常用的设备,通过变压器可以将高电压的电能转换为低电压的电能。
在变压器中,电抗器可以用来补偿变压器的感性电流,从而提高变压器的效率和稳定性。
3. 电抗器在电力电容器中的应用电力电容器是一种用于储存电能的设备,它可以将电能储存起来,并在需要时释放出来。
在电力电容器中,电抗器可以用来补偿电容器的容性电流,从而提高电容器的效率和稳定性。
四、总结电抗器是电力系统中的重要设备,通过控制电流和电压的波动,改善电力系统的功率因数和稳定性。
本文详细介绍了电抗器的工作原理及其在电力系统中的应用。
电抗器的工作原理是通过线圈中的变化电流产生变化磁场,进而与铁芯相互作用,减小系统中的总电流。
电抗器作用及其工作原理一、引言电抗器是电力系统中常见的一种电器设备,广泛应用于电力传输、工业生产和电子设备中。
其主要功能是在电力系统中对电压和电流进行频率调整和阻抗匹配,有效地提高电力系统的稳定性和效率。
本文将介绍电抗器的作用及其工作原理。
二、电抗器的作用1. 频率调整:电抗器能够在电力系统中对电压和电流进行频率调整。
在电力传输过程中,电力系统的频率可能会发生变化,而电抗器可以通过调整其电流响应来实现电压和电流的频率匹配,从而保证电力系统的正常运行。
2. 阻抗匹配:电抗器能够调整电力系统中的阻抗,使得电压和电流在系统各个部分之间得以平衡。
电力系统中存在电感和电容等因素,而电抗器可以通过调整其电感或电容来实现电力系统的阻抗匹配,从而提高系统的效率和稳定性。
3. 储能平衡:电抗器可以储存电能,并在需要时释放出来。
在电力系统中,电抗器可以通过吸收和释放电能来平衡系统的储能状态,从而保持系统的稳定性和可靠性。
三、电抗器的工作原理电抗器的工作原理主要涉及两个方面,即电感和电容。
1. 电感作用原理电感是电抗器中常见的一种元件,它是通过线圈产生的磁场来储存和释放电能的。
当电流通过电抗器的线圈时,线圈会产生磁场,并在磁场中储存电能。
当电流发生变化时,磁场也会发生变化,从而导致线圈中的电流发生变化。
这种电流和磁场之间的相互作用,使得电抗器可以实现电能的储存和释放。
2. 电容作用原理电容是电抗器中另一种常见的元件,它是通过两个电极之间的电场来储存和释放电能的。
当电压施加在电容的两个电极上时,由于两个电极之间的电场,电容会储存电能。
当电压发生变化时,电容会释放储存的电能。
这种电压和电场之间的相互作用,使得电抗器可以实现电能的储存和释放。
综上所述,电抗器的工作原理主要涉及电感和电容作用。
通过调整电感和电容的参数,电抗器可以实现对电力系统中电压和电流的频率调整和阻抗匹配,从而提高系统的效率和稳定性。
四、总结电抗器作为电力系统中的重要设备,具有频率调整、阻抗匹配和储能平衡的作用。
电抗器工作原理电抗器是一种电气元件,用于调节电路中的电流和电压。
它主要通过改变电路的电感或者电容来实现对电流和电压的控制。
本文将详细介绍电抗器的工作原理及其在电路中的应用。
一、电抗器的基本原理电抗器是由线圈和铁芯组成的,其中线圈是由导线绕制而成,而铁芯则是用铁磁材料制成。
电抗器的工作原理可以通过电感和电容的原理来解释。
1. 电感电感是指导线中的电流引起的磁场所产生的感应电动势。
当电流通过线圈时,会在线圈周围产生一个磁场。
根据法拉第电磁感应定律,当磁场发生变化时,会在线圈中产生感应电动势。
这种感应电动势可以抵消电源电压,从而降低电路中的电流。
2. 电容电容是指两个导体之间由于电荷分布而产生的电场。
当电流通过电容器时,会在电容器的两个极板之间产生电场。
根据电场的性质,电场会妨碍电流的流动。
因此,电容器可以用来降低电路中的电流。
二、电抗器的工作原理电抗器的工作原理是基于电感和电容的原理。
通过改变电感和电容的值,电抗器可以实现对电路中电流和电压的控制。
1. 电感型电抗器电感型电抗器是通过改变线圈的电感来实现对电路中电流的控制。
当电流通过线圈时,线圈的电感会妨碍电流的流动,从而降低电路中的电流。
通过改变线圈的匝数或者线圈的长度,可以改变线圈的电感值,从而实现对电流的控制。
2. 电容型电抗器电容型电抗器是通过改变电容器的电容来实现对电路中电流的控制。
当电流通过电容器时,电容器的电容会妨碍电流的流动,从而降低电路中的电流。
通过改变电容器的极板面积或者极板之间的距离,可以改变电容器的电容值,从而实现对电流的控制。
三、电抗器的应用电抗器在电路中有广泛的应用,主要用于以下几个方面:1. 电力系统中的无功补偿在电力系统中,电抗器可以用于无功补偿。
无功功率是指电路中的电流和电压之间的相位差产生的功率。
电抗器可以通过改变电路中的电感或者电容来实现对无功功率的补偿。
通过增加电感型电抗器或者减少电容型电抗器的值,可以实现对无功功率的补偿,从而提高电力系统的功率因数。
电抗器用途和作用说明一、电抗器的概念电抗器,又称感性电抗器,是一种用来抵消电路中电感器件产生的感性电动势而产生的电动势的被动电子元件。
其实现的方式是通过对电路中流过的电流施加反电动势,从而抵扣电感器件的电动势,使电路得以稳定的运行。
二、电抗器的作用电抗器是一种吸收电流磁能的被动元器件,其主要作用包括以下方面:1.稳压由于电抗器有平衡电压、稳定电压、抵消负载电感等功能,因此电抗器广泛应用于电路中。
变频器、电感加热、电弧炉、印刷机、太阳能光伏发电等行业都需要电抗器来稳压、调节电流。
2.过滤电抗器亦可用作电路的过滤器,过滤出具有特定频率的信号并滤去不必要的噪声,使信号更清晰可见。
通常在需要保证信号跨越的距离较远时,我们需要对信号进行筛选,电抗器就是一个好的筛选器。
3.防止电网电压的波动电压波动对于电子设备来说可能造成不良的影响。
而电抗器能够有效地维持电压的稳定,减轻电荷峰值的压力,使电路更加稳定和可靠。
4.抑制电流的高频谐振在一些不应当出现高频谐振的电路中,出现的高频谐振会导致电路的不稳定,进而降低电路的容错率。
而通过在电路中加入适当的电抗器,能有效地抑制这种高频谐振。
三、电抗器的使用电抗器的使用通常需要考虑以下几点:1.多与电容器配合使用电容器和电抗器有相似的作用,它们都可以对电路的噪声进行过滤,稳定电压、电流等输入模拟电信号。
因此,使用电容器和电抗器的组合应该根据具体的电路设计来确定。
2.电抗器与电路的匹配电抗器的特性参数(如电感值、最大电流、最大电压等)需要与电路的要求相匹配。
在使用电抗器时,需要确保其工作条件不会超过其能力范围,否则可能会导致元件損壞。
3.电抗器的接线方式电抗器的接线方式也是非常重要的,不同的接线方式会对电抗器的电性能产生不同的影响。
多数情况下,电抗器会以串联方式接在电路中,以实现其过滤的作用。
而也有一些情况下,电抗器会以并联方式来工作,比如在抑制反冲电压时。
四、总结电抗器的应用范围非常广泛,它的作用也是非常重要,能够为电子设备提供稳定、可靠的电源和维持正常的工作状态。

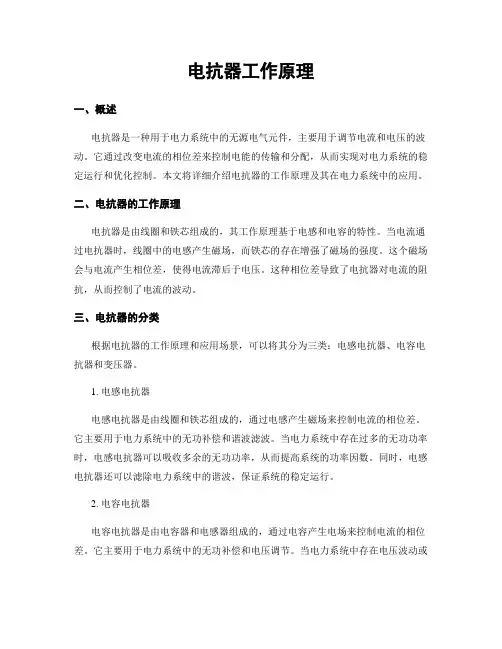

电抗器工作原理一、概述电抗器是一种用于电力系统中的无源电气元件,主要用于调节电流和电压的波动。
它通过改变电流的相位差来控制电能的传输和分配,从而实现对电力系统的稳定运行和优化控制。
本文将详细介绍电抗器的工作原理及其在电力系统中的应用。
二、电抗器的工作原理电抗器是由线圈和铁芯组成的,其工作原理基于电感和电容的特性。
当电流通过电抗器时,线圈中的电感产生磁场,而铁芯的存在增强了磁场的强度。
这个磁场会与电流产生相位差,使得电流滞后于电压。
这种相位差导致了电抗器对电流的阻抗,从而控制了电流的波动。
三、电抗器的分类根据电抗器的工作原理和应用场景,可以将其分为三类:电感电抗器、电容电抗器和变压器。
1. 电感电抗器电感电抗器是由线圈和铁芯组成的,通过电感产生磁场来控制电流的相位差。
它主要用于电力系统中的无功补偿和谐波滤波。
当电力系统中存在过多的无功功率时,电感电抗器可以吸收多余的无功功率,从而提高系统的功率因数。
同时,电感电抗器还可以滤除电力系统中的谐波,保证系统的稳定运行。
2. 电容电抗器电容电抗器是由电容器和电感器组成的,通过电容产生电场来控制电流的相位差。
它主要用于电力系统中的无功补偿和电压调节。
当电力系统中存在电压波动或者电压不平衡时,电容电抗器可以通过调节电流的相位差来稳定电压,提高系统的电压质量。
3. 变压器变压器是一种特殊的电抗器,它通过改变电压的大小和相位差来控制电流的波动。
变压器主要用于电力系统中的电压调节和功率传输。
当电力系统中存在电压不足或者电压过高时,变压器可以通过调节电压的大小来保持电力系统的稳定运行。
同时,变压器还可以实现不同电压等级之间的功率传输,提高电力系统的能效。
四、电抗器在电力系统中的应用电抗器在电力系统中有广泛的应用,主要包括以下几个方面:1. 无功补偿电抗器可以通过吸收或者释放无功功率来调节电力系统的功率因数。
当电力系统中存在过多的无功功率时,电感电抗器可以吸收多余的无功功率,提高系统的功率因数。

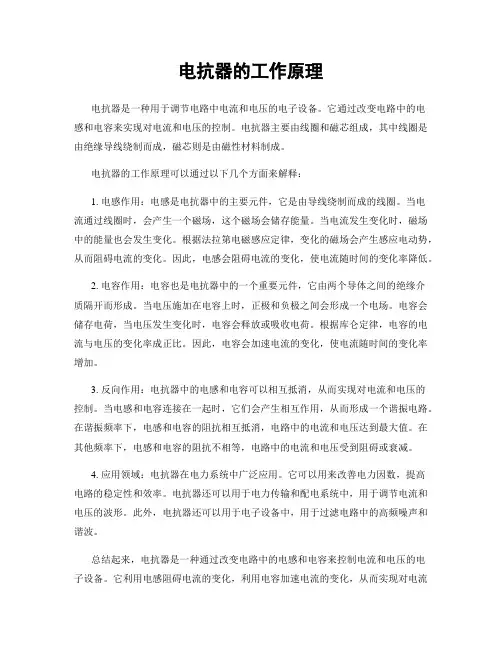

电抗器的工作原理电抗器是一种用于调节电路中电流和电压的电子设备。
它通过改变电路中的电感和电容来实现对电流和电压的控制。
电抗器主要由线圈和磁芯组成,其中线圈是由绝缘导线绕制而成,磁芯则是由磁性材料制成。
电抗器的工作原理可以通过以下几个方面来解释:1. 电感作用:电感是电抗器中的主要元件,它是由导线绕制而成的线圈。
当电流通过线圈时,会产生一个磁场,这个磁场会储存能量。
当电流发生变化时,磁场中的能量也会发生变化。
根据法拉第电磁感应定律,变化的磁场会产生感应电动势,从而阻碍电流的变化。
因此,电感会阻碍电流的变化,使电流随时间的变化率降低。
2. 电容作用:电容也是电抗器中的一个重要元件,它由两个导体之间的绝缘介质隔开而形成。
当电压施加在电容上时,正极和负极之间会形成一个电场。
电容会储存电荷,当电压发生变化时,电容会释放或吸收电荷。
根据库仑定律,电容的电流与电压的变化率成正比。
因此,电容会加速电流的变化,使电流随时间的变化率增加。
3. 反向作用:电抗器中的电感和电容可以相互抵消,从而实现对电流和电压的控制。
当电感和电容连接在一起时,它们会产生相互作用,从而形成一个谐振电路。
在谐振频率下,电感和电容的阻抗相互抵消,电路中的电流和电压达到最大值。
在其他频率下,电感和电容的阻抗不相等,电路中的电流和电压受到阻碍或衰减。
4. 应用领域:电抗器在电力系统中广泛应用。
它可以用来改善电力因数,提高电路的稳定性和效率。
电抗器还可以用于电力传输和配电系统中,用于调节电流和电压的波形。
此外,电抗器还可以用于电子设备中,用于过滤电路中的高频噪声和谐波。
总结起来,电抗器是一种通过改变电路中的电感和电容来控制电流和电压的电子设备。
它利用电感阻碍电流的变化,利用电容加速电流的变化,从而实现对电流和电压的控制。
电抗器在电力系统和电子设备中有着广泛的应用,可以提高电路的稳定性和效率。
直流平波电抗器产品概述直流电抗器又称平波电抗器,主要用于变流器的直流侧,在通用变频器上有较多的应用。
电抗器中有流过的具有交流分量的直流电流。
主要用途是将叠加在直流电流上的交流分量限定在某一规定值,保持整流电流连续,减小电流脉动值,改善输入功率因数,并可以抑制变流装置产生的谐波。
如果整流器连接导致直流电机的直流纹波过高,那么就必须使用这些电抗器来实现无故障的换相并降低电机损耗。
直流平波电抗器性能特点铁芯采用优质硅钢片,芯柱经多个气隙分成均匀小块,气隙采用高温高强度粘接胶将芯柱的每个小段与上、下铁轭紧密粘接起来,铁芯端面采用高品质防锈漆喷涂工艺,解决了电抗器铁芯表面生锈问题。
在运行中大大减小了噪音和振动。
电抗器均采用真空浸漆工艺,经高温热烘固化。
线圈有良好的绝缘性能,整体机械强度高,防潮性能好线圈采用F、H级绝缘系统,大大提高了长期运行的可靠性。
温升低,损耗小,成本低,综合利用率高。
体积小,重量轻,占用空间小,便于安装。
直流平波电抗器产品作用1、改善电容滤波造成的输入电流波形畦变。
2、减少和防止因冲击电流造成整流桥损坏和电容过热。
3、提高功率因素,降低直流母线交流脉冲。
4、限制电网电压的瞬变。
直流平波电抗器技术参数1、额定工作电压:400V-1200V/50Hz2、额定工作电流:3A至1500A@40℃3、抗电强度:铁芯-绕组3000VAC/50Hz/5mA/10s无飞弧击穿(工厂测试)4、绝缘电阻:1000VDC绝缘阻值≥100MV5、电抗器噪音:小于65dB(与电抗器水平距离点1米测试)6、防护等级:IP007、绝缘等级:F级以上8、产品执行标准:IEC289:1987电抗器。
电抗器作用及其工作原理朋友们!今天咱来聊聊一个听起来有点神秘的家伙——电抗器。
你可别小瞧它,它在电力世界里那可是有着举足轻重的地位呢!咱先来说说这电抗器到底是干啥的呀?想象一下,电力系统就像是一个超级复杂的大网络,电流在里面跑来跑去,忙得不亦乐乎。
但是呢,有时候这电流就跟个调皮的小孩似的,不听话,到处乱窜。
这时候,电抗器就像是一个严厉的老师,出来管管这调皮的电流啦。
它的一个重要作用就是限流。
你看啊,在电路中,如果电流突然变得特别大,就像是一群疯狂的人在狭窄的街道上横冲直撞,那可不得了,会对各种电器设备造成很大的伤害。
电抗器呢,就像是在这条街道上设置了一些障碍物,让电流不能那么随心所欲地乱跑,只能乖乖地按照一定的规则流动。
这样一来,电器设备就能安全地工作啦,就像人们在有序的环境里能安心做事一样。
电抗器还有一个很厉害的本领,就是滤波。
咱都知道,在电力系统里,除了有正常的电流,还会有一些乱七八糟的干扰信号,就像是电视信号不好的时候,屏幕上会出现一些雪花点一样。
这些干扰信号会影响电器设备的正常运行,就好比你在听音乐的时候,突然传来一些杂音,那多闹心啊!电抗器就像是一个聪明的过滤器,它能把这些干扰信号给拦住,只让干净、纯正的电流通过,让电器设备能在一个安静、舒适的环境里工作。
那电抗器是怎么做到这些神奇的事情的呢?这就得说说它的工作原理啦。
其实啊,电抗器的工作原理和我们生活中的一些小现象还有点相似呢。
我们都玩过磁铁吧,知道磁铁有磁性,能吸引一些金属东西。
电抗器里面也有类似的东西,叫做线圈。
当电流通过这个线圈的时候,就会产生一个磁场。
这个磁场就像是一个看不见的大手,会对电流产生一种阻碍的作用。
电流想要顺利通过,就得克服这个阻碍。
这就好比你走在路上,突然遇到了一阵大风,你得用力往前走才能不被吹倒一样。
这种阻碍作用的大小和线圈的匝数、电流的大小等因素都有关系。
通过合理设计线圈的匝数等参数,就能让电抗器对电流起到恰到好处的限流和滤波作用啦。
电抗器作用及其工作原理
电抗器,也叫电阻器,是一种电子元件,它具有在电路中抵抗电流流动和减小线路中信号幅度的能力。
它具有电阻,耐压,耐热等特点,可以用来抵抗电流流动,限制电路中的电压变化等。
电抗器的工作原理是在电路中介入一定数量的电子元素,通过控制电子元素的量级来调节微电路的电压及电流变化。
电抗器是根据电路的需求而设计的,它们可以用来抵抗电流在电路中的流动,抑制电路中的电压变化,限制电压在电路中的变化等。
电抗器的设计可以改变电路中信号的幅度和相位,从而改变信号传输中的衰减和延迟时间。
电抗器的几何形状有圆形,条形,六边形和螺旋形等,它们在实际使用的时候都有其相应的特性。
电抗器的结构可以分为普通碳质电抗器,电压精密电抗器,感性电抗器,可变电抗器等,它们的电阻范围都不同,主要用于抵抗电流。
电抗器的工作原理是通过电子闭合回路,使电子流动的速度变慢,再通过改变电路中信号的幅度和相位,从而抑制电路中的电压变化等作用。
因此,电抗器可以用来抑制电路中的信号变化,限制电流流动,调整信号的延迟时间,改变电路的衰减等作用。
电抗器的工作原理是电子元件中典型的静电学元件。
电抗器的工作原理
电抗器是一种用于调节电路中电流和电压的电子设备。
它通过改变电路的电感
或电容来实现对电流和电压的控制。
电抗器通常由线圈和铁芯组成,线圈上通有交流电流。
电抗器的工作原理可以通过以下几个方面来解释:
1. 电感耦合:电抗器中的线圈具有电感性质,当通过线圈的电流发生变化时,
会产生电磁感应,从而产生电动势。
这个电动势会阻碍电流的变化,从而起到控制电流的作用。
2. 电容耦合:电抗器中的电容器具有电容性质,当通过电容器的电压发生变化时,会存储电荷或释放电荷,从而改变电流的大小和方向。
通过调节电容器的电压,可以实现对电流的控制。
3. 频率响应:电抗器对不同频率的电流具有不同的阻抗。
在低频时,电感器具
有较大的阻抗,可以阻碍电流的流动;而在高频时,电容器具有较大的阻抗,同样可以阻碍电流的流动。
通过调节电抗器的参数,可以实现对不同频率电流的控制。
4. 功率因数校正:电抗器可以用于校正电路中的功率因数。
功率因数是指电路
中有功功率与视在功率之比,是衡量电路效率的重要指标。
当电路的功率因数低于1时,会导致电能的浪费。
通过加入电抗器,可以校正功率因数,提高电路的效率。
总结起来,电抗器的工作原理是通过改变电路中的电感和电容来控制电流和电压。
它可以用于调节电流和电压的大小和方向,实现对电路的控制和优化。
电抗器在电力系统、电子设备和工业控制中都有广泛的应用,对提高电路效率和稳定性具有重要作用。
电抗器的工作原理电抗器是一种用来调节电流和电压的电力设备。
它主要通过改变电路中的电感或电容来实现对电流和电压的控制。
在电力系统中,电抗器起到了重要的作用,可以提高电力系统的稳定性和可靠性。
电抗器是由线圈(电感)和电容器组成的。
电感是由导线绕成的线圈,当电流通过线圈时,会在线圈内产生磁场。
而电容器则是由两个导体之间的绝缘材料隔开的。
当电压施加在电容器上时,会在导体之间产生电场。
在电抗器中,电感和电容起到了不同的作用。
电感主要用来调节电流,而电容则用来调节电压。
当电流通过电感时,由于电感的存在,电流会产生相位差。
这种相位差会导致电流和电压之间的时间差,从而影响电力系统的稳定性。
为了解决这个问题,可以通过增加电感来减小相位差,从而提高电力系统的稳定性。
而当电压施加在电容器上时,电容器会吸收电能并存储起来。
当电压下降时,电容器会释放存储的电能,从而平衡电压的波动。
这样可以保持电压的稳定性,避免电压过高或过低对电力设备造成损坏。
电抗器的工作原理可以通过以下示意图来说明:```+----+ +----+Voltage ----| |-------| |---- Current| | | |+----+ +----+```在这个示意图中,左边的部分代表电抗器的电感部分,右边的部分代表电容部分。
当电流通过电感时,会产生磁场,从而影响电流的相位。
而当电压施加在电容器上时,电容器会吸收电能并存储起来,从而平衡电压的波动。
电抗器在电力系统中的应用非常广泛。
它可以用来改善电力系统的功率因数,提高电力系统的稳定性和可靠性。
此外,电抗器还可以用来限制电流的大小,保护电力设备免受过电流的损害。
总之,电抗器是一种用来调节电流和电压的电力设备,通过改变电路中的电感和电容来实现对电流和电压的控制。
它在电力系统中起到了重要的作用,可以提高电力系统的稳定性和可靠性。
电抗器的工作原理电抗器是一种被广泛应用于电力系统中的电气设备,用于控制电流和电压的波动。
它是由线圈和铁芯组成的,通过改变电流的相位和幅值来实现对电力系统的稳定性和效率的调节。
下面将详细介绍电抗器的工作原理。
1. 电抗器的基本结构和组成电抗器由线圈和铁芯组成。
线圈通常由绝缘导线绕制而成,而铁芯则用于增加磁场的强度和稳定性。
线圈和铁芯的材料选择和结构设计会根据电抗器的具体用途和要求而有所不同。
2. 电抗器的工作原理基于电感和电容的特性。
当电流通过电感线圈时,会产生磁场,而磁场的变化会导致电流的变化。
电容则通过存储和释放电荷来调节电流和电压的波动。
当电压波动时,电抗器会通过改变电流的相位和幅值来稳定电力系统。
具体而言,当电压上升时,电抗器会通过增加电流的相位差来抵消电压的增加。
相反地,当电压下降时,电抗器会通过减小电流的相位差来抵消电压的下降。
这种相位差的变化可以通过电抗器的设计和控制来实现。
3. 电抗器的应用电抗器在电力系统中有多种应用。
其中最常见的是用于电力传输和配电系统中的电压稳定器。
电抗器可以稳定电压,防止电压过高或者过低对电力设备和系统的损坏。
此外,电抗器还可以用于电力因数校正,提高电力系统的效率和功率因数。
此外,电抗器还可以用于电力系统的谐波滤波。
在电力系统中,谐波是由非线性负载和电力设备引起的,它们会导致电流和电压的波动。
电抗器可以通过调节电流和电压的相位和幅值来滤除谐波,保持电力系统的稳定性和可靠性。
4. 电抗器的优势和注意事项电抗器具有以下优势:- 稳定电力系统:电抗器可以通过调节电流和电压的相位和幅值来稳定电力系统,防止电压的波动对电力设备和系统的损坏。
- 提高功率因数:电抗器可以用于电力因数校正,提高电力系统的效率和功率因数。
- 滤除谐波:电抗器可以通过调节电流和电压的相位和幅值来滤除谐波,保持电力系统的稳定性和可靠性。
然而,在使用电抗器时需要注意以下事项:- 选择合适的电抗器类型和规格,以满足特定的电力系统需求。
平波电抗器用于整流以后的直流回路中。整流电路的脉波数总是有限的,在输出的整直电压中总是有纹波的。这种纹波往往是有害的,需要由平波电抗器加以抑制。直流输电的换流站都装有平波电抗器,使输出的直流接近于理想直流。直流供电的晶闸管电气传动中,平波电抗器也是不可少的。 平波电抗器与直流滤波器一起构成高压直流换流站直流侧的直流谐波滤波回路。平波电抗器一般串接在每个极换流器的直流输出端与直流线路之间,是高压直流换流站的重要设备之一。 平波电抗器和直流滤波器一起构成直流T型谐波滤波网,减小交流脉动分量并滤除部分谐波,减少直流线路沿线对通信的干扰和避免谐波使调节不稳定。 平波电抗器还能防止由直流线路产生的陡波冲击进入阀厅,使换流阀免遭过电压的损坏。 当逆变器发生某些故障时,可避免引起继发的换相失败。可减小因交流电压下降引起逆变器换相失败的机率。当直流线路短路时,在整流侧调节配合下,限制短路电流的峰值。 电感值并不是越大越好,因为电感的增大对直流输电系统的自动调节特性有影响。 在直流输电系统中,当直流电流发生间断时,会产生较高过电压,对绝缘不利,使控制不稳定。 平波电抗器通过限制由快速电压变化所引起的电流变化率来防止直流电流的间断,从而降低换流器的换相失败率。
表1供货范围及设备技术规格一览表 序号 名 称 单位
项目要求 投标方保证
型式、规格 数量 型式、规格 数量 序号 名 称 单位
项目要求 投标方保证
型式、规格 数量 型式、规格 数量
1 干式空芯平波电抗器 台 型式:户外、干式空芯 额定工作时对地电压:±12.5kV(考虑谐波后不小于±15kV);推荐绝缘水平:125kV(雷电冲击);95kV(操作冲击); 额定直流电流2000A;额定电感30mH(推荐); 含非磁性支柱绝缘子及玻璃钢支架。 绝缘子爬距:》1256mm; 绝缘子及套管为复合材质
2
1 使用条件 本设备招标书技术文件要采购的干式空心平波电抗器,其安装地点的实际外部条件见表1.1:设备外部条件一览表。投标方应对所提供的设备绝缘水平、温升等相关性能参数在工程实际外部条件下进行校验、核对,使所供设备满足实际外部条件要求及全工况运行要求。 表1.1 设备外部条件一览表 (项目单位填写) 序号 名称 单位 金官站
1 周围空气温度 最高气温 ℃ 40 最低气温 -10 最大日温差 K 25 2 海拔 m 1700 3 太阳辐射强度 w∕cm2 0.1 4 污秽等级 d 5 覆冰厚度 mm 10 6 风速 m/s 34
7 湿度 日相对湿度平均值 % ≤95 月相对湿度平均值 ≤95
8 耐受地震能力(水平加速度) (垂直加速度) g 0.3*
0.195*
1.1 正常使用条件 1.1.1 周围空气温度 最高不超过40℃,且在24h内测得的平均温度不超过35℃。 最低温度不低于-10℃。 1.1.2 环境相对湿度(在25℃时) 日相对湿度平均值不大于95%; 月相对湿度平均值不大于90%。 应考虑凝露对设备的影响。
1.1.3 太阳辐射强度 投标方所供设备应考虑阳光辐射强度的影响,晴天中午的辐射强度为1000W/m2。 1.1.4 海拔高度 适用于设备的外绝缘,绝缘水平的设计规定海拔高度不超过1000m。 1.1.5 污秽 按IV级防污选取设备的爬电比距。
1.1.6 覆冰厚度 不超过10mm。 1.1.7 降雨量 年最大:2600mm 日最大:300mm 1.1.8 风速 正常使用条件:不超过35m/s 1.1.9 振动 耐受地震烈度规定为8度: 水平分量 0.25g 垂直分量 0.125g
本设备应能承受用三周正弦波的0.25g水平加速度和0.125g垂直加速度同时施加于支持结构最低部分时,在共振条件下所发生的动态地震应力,并且安全系数应大于1.67。 4.2 特殊使用条件 凡不满足4.1条正常使用条件之外的特殊条件,如环境温度、海拔、污秽等级等条件项目单位应在表4.1中明确,且应在招标书的相应技术条款及表11 中对有关技术参数及要求加以修正、说明,并在提交需求计划及招标书时向物资部门特别明确。
1.2.1 周围空气温度和湿度 对于酷热气候,应优先选用的最低和最高温度的范围规定为:-25℃~+55℃。 日相对湿度平均值不大于98%。 1.2.2 海拔高度 对于使用在海拔高于1000m处的设备,其外绝缘在标准参考大气条件下的绝缘水平是将适用场所要求的绝缘耐受电压乘以海拔修正系数Ka。 系数Ka可按下式计算:
4101.11H
Ka
式中:H为投标方所供设备安装地点的海拔高度,以m为单位。 注1:在任一海拔处,内绝缘的绝缘特性是相同的,不需采取特别的措施。关于外绝缘和内绝缘的定义见GB/T 311.2。 注2:对于低压辅助设备和控制设备,海拔低于2000m时, 不需采取特别措施。如用于2000m以上海拔,需采取的措施见GB/T 16935.1。 注3:海拔高度可参照下列要求确定: a. 海拔在1000-2000m范围,设备外绝缘水平按2000m海拔修正; b. 海拔在2000-2500m范围,设备外绝缘水平按2500m海拔修正; c. 海拔在2500-3000m范围,设备外绝缘水平按3000m海拔修正; d. 海拔高于3000m,应考虑实际运行地点的环境,经专题研究后确定。
1.2.3 污秽 对于沿海严重污秽地区,达到III级污秽时,考虑到未来调整爬距困难,可按IV级选取设备爬电比距。 污秽等级 相对低之间最小标称爬电比距(mm/kV) Ⅲ 25 Ⅳ 31
1.2.4 覆冰厚度 覆冰对20级不超过20mm,对30级不超过30mm。 1.2.5 其它参数 设备在其它特殊使用条件下使用时,用户应参照GB/T 4796、GB/T 4797、GB/T 4798的规定提出其环境参数。 2 技术要求
1.1 基本参数 1.1.1 基本外部要求 交流系统参数 1) 系统额定频率: 50Hz 2) 系统标称电压: 35kV 3) 系统最高运行电压: 40.5kV 4) 系统中性点接地方式: 不接地 直流系统参数 1) 整流方式:12脉动整流 2) 额定输出直流电压:±12.5kV 3) 最高运行直流电压:±20kV 4) 额定输出直流电流:2000A 5) 安装地点: 户外 1.1.2 技术要求
