塑料检查井与阀门井

塑料检查井与阀门井A:塑料检查井诞生背景传统的检查井主要是采用砖砌井和刚筋混凝土，随着塑料管道替代水泥管之后，出现了塑料管道和砖砌井不能匹配。

渗漏现象严重，对地下水进行二次污染，严重增加了后期维护费和污水处理费。

在当前构建“节约型、环保型”社会的形势下，具有无渗漏，防沉降，排水效果好，施工快速的塑料检查井弥补了这方面的不足，符合国家发展政策的需求。

政策倡导支持：2004年3月18日建设部公告了《建设部推广应用和限制禁用使用技术》（建设部218号公告），在公告中明确推广城镇排水塑料管道系统和塑料检查井。

公告具体描述为：管材口径采用内径系列管材，检查井尽量采用塑料检查井。

2005年“全国聚乙烯管道生产与应用研讨会”上，建设部希望国内厂家能研制出适合中国国情的塑料检查井。

2006年7月25日，建设部发布了《建筑小区排水用塑料检查井》行业标准（CJ/T233-2006），并于2007年初在“十一五技术公告”中提出“优先采用塑料检查井”。

目前塑料检查井已在北京、上海、四川、重庆、江西、陕西、云南等地被逐渐使用，一些地区已出台积极推广塑料检查井的相应政策。

相关国家政策文件如下：1.2004年国家建设部的218号文件2.2007年6月14日，中华人民共和国建设部公告第659号《建设事业“十一五”推广应用与限制使用技术（第一批）》3.各省区建设部门禁止使用传统砖砌井的文件3.1.北京市住房和城乡建设委员会文件3.2.上海市城乡建设和交通委员会文件3.3.四川省建设厅文件3.4.陕西省建设厅文件3.5.重庆市建设委员会文件3.6.云南省住房和城乡建设厅文件4、中华人民共和国建设部2004年《218》号文件颂，明确规定禁止使用粘土实心砖，推广使用塑料检查井。

5、国家建设部“十一五”技术公告塑料管道优先采用塑料检查井淘汰砖砌井，要求各地方建设部门、设计部门在施工方案设计时重视使用塑料检查井。

6、四川省建设厅发布《2006》297号文件：《关于禁止在市政和住宅小区建设工程中使用砖砌井的通知》对违规使用砖砌筑检查井的建筑工程，视为使用不合格建筑材料和建筑构配件，依法按相关法夫对负责单位和负责人进行处罚。

7、重庆市建设委员会文件渝建发（2009）68号重庆市建设委员会关于发布《重庆市建设领域、禁止使用楼后技术通告》（第五号）的通知。

总述：目前全国各地方政府相继制定禁止使用砖砌检查井的政策，积极推广使用塑料检查井。

如：沈阳、南京、广东、湖南、湖北、江苏、辽宁、广西、云南、贵州、山东、宁夏、陕西、河北等地逐渐推广。

B:塑料检查井定义：塑料检查井是由高分子合成树脂材料制作而成的检查井。

通常采用聚氯乙稀(PVC-U)、聚丙烯(PP)和高密度聚乙烯(HDPE) 等通用塑料作为原料，通过缠绕、注塑或压制等方式成型部件，再将各部件组合成整体构件，也有极少数情况下采用玻璃钢材质来制作检查井。

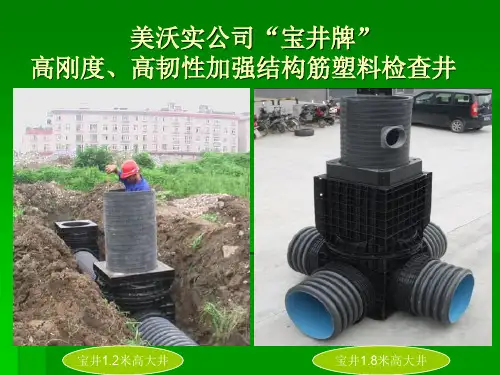

C:塑料检查井的构成：塑料检查井主要由井盖和盖座、承压圈、井体（井筒、井室、井座）及配件组合而成。

井径1000mm以下检查井井体为井筒、井座构成的直筒结构，井径1000mm及以上检查井井体为井筒、井室、井座构成的带收口锥体结构，收口处直径700mm。

井径700mm及以上的检查井井筒或井室壁上一般设置有踏步，供检查、维修人员上下。

井座一般采用HDPE材质，井筒采用埋地排水管材，如平壁实壁管，双壁波纹管，平壁缠绕管。

井盖采用PVC-U井盖，铸铁检查井盖，复合材料检查井盖，钢纤混凝土检查井盖。

D:塑料检查井应符合的相关规定1）检查井井座质量应符合现行的《建筑小区排水用塑料检查井》的要求。

2）检查井井筒采用埋地排水管材时应符合下列要求：①如采用平壁实璧管，则管材应符合现行的《无压埋地排污，废水用硬聚氯乙烯（PVC—U）管材》的要求。

②如采用双壁波纹管，则应采用外径系列的管材且应符合现行的《埋地排水用硬聚氯乙烯（PVC—U）双壁波纹管材》和《埋地用聚乙烯（PE）结构壁管道系统第一部分：聚乙烯双壁波纹管材》的要求。

注：如采用其他品种的管材，应符合相应国家和行业标准的要求。

E:传统检查井1）：砖砌检查井：“砖砌井”是我国长期沿用的修建井室方式，它主要由红砖和水泥修建而成，具有结构简单、成本较低的优点。

但“砖砌井”存在问题较多：由于它主要由粘土烧制的红砖修建而成，容易出现缝隙间砂浆不密实现象。

一般井体建成后的一两年就易出现沉降、塌陷，造成路面不平，加之维修作业面大、施工周期长、综合维护成本高等缺点，给车辆通行及市民出行带来很大不便，也给市政管理维护部门造成很多困难。

对于污水井来讲，由于“砖砌井”渗漏严重，会再次污染地下水资源！同时普遍使用红砖会造成大量取用消耗表土资源，浪费燃煤，不符合建设“节约型、环保型”社会的要求。

2）：钢筋混凝土检查井：“钢筋混凝土检查井”是前几年从我国北方发展起来、用于取代“砖砌井”的检查井，主要分为现浇式、预制装配式、混凝土模块式。

相比“砖砌井”，“钢筋混凝土检查井”整体稳固性好、强度高、闭水性也有所改善，但也存在质量重、开支管孔困难；重量大，运输、安装较麻烦等缺点。

同时由于与埋地塑料管道连接仍存在密封和不均匀沉降问题，渗漏、浸蚀等现象未得到根本解决。

F:塑料检查井与传统检查井的性能对比G:塑料检查井的优点塑料检查井安装简便、重量轻、便于运输安装，性能可靠、承载力强、抗冲击性好，耐腐蚀，耐老化、与塑料管道采用柔性连接方式连接方便、密封性好，有效防止污水渗漏、安全环保；内壁光滑流畅，污物不易滞留，减少堵塞的可能，排放率大大增强；井筒可现场进行切割、开孔、调整，适应各种深度安装要求，可全天施工，大大提高施工进度，有效降低成本，施工快速是传统检查井的10~20倍以上“四节，一环保”1）节地：塑料检查井为高分子树脂材料，替代了红砖水泥，有效的遏制了红砖水泥的使用，节约表土资源、节约了大量煤炭能源，建筑小区用塑料检查井常用规格为井径315mm及450mm，改变了传统检查井受制作方法限制，井径均在700mm 以上的应用惯例，从而大大节约了检查井埋地所占用的的土地空间。

2）节能：安装快捷、施工面积小、维护方便、维护费用少、使用寿命长，综合造价低，可以循环利用，节约使用成本，由于密封性好，有效防止污水渗漏，大大节约污水处理费用。

3）节水：塑料检查井以此注塑成型，内壁光滑流畅、污物不易滞留，减少了堵塞的可能，排放率大大增强，雨污排放率是传统检查井的1～3倍，能有效利用雨水和污水资源，达到节水效果。

4）节材：塑料检查井采用高分子合成树脂材料制作而成，高分子合成树脂具有耐腐蚀，耐酸碱，抗老化等作用，使用寿命长，综合造价低，维护费用少，可以循环利用，使用塑料检查井能明显节约材料和降低成本。

环保：高密度聚乙烯塑料无毒无味，使用后可以回收利用。

产品在生产和使用过程中，均不会对环境造成污染。

密封性好，防止地下水污染。

因此塑料检查井属于化学环保建材。

H:塑料检查井连接方式（1）井座与埋地管道的连接，采用橡胶密封圈柔性连接，以适应地座变形等，井筒采用HDPE双壁波纹管或平壁缠绕管，与埋地管道抗压，抗沉降系数相等，能适用于PVC-U材质井座与井筒直径315mm及其以下的口径承插式连接。

（2）热缩套连接；适用于内径系列HDPE平壁缠绕管（3）止水胶条卡箍式（单壁缠绕管、双壁波纹管结构）连接，连接要求按管材生产厂家操作说明书。

井筒与埋地管道环刚度要求一样（环刚度度≥4KN/㎡），达到均衡承载，均匀沉降。

塑料检查井采用与排水管道相同的塑料材质，相同的基础形式，相同的接口形式，柔性连接可以有效地解决管道与井的接口连接问题，避免不均匀沉降，100%密封性；有利于给排水管道长期安全使用。

且施工过程不受气候、环境影响。

I:塑料检查井安装施工技术规程1.塑料检查井结构设计的一般原则（1）采用以概率理论为基础的极限状态设计方法，以可靠指标度量结构构件的可靠度；按承载能力极限状态计算时，除对结构整体稳定验算外均采用以分项系数的设计表达式进行设计。

（2）结构内力分析，均应按弹性体系计算，不考虑由非弹性变形所产生的塑性内力重分布。

检查井井壁按上端自由，下端简支计算；检查井底板按周边简支计算。

（3）结构构件的截面承载力计算，应按线弹性材料进行设计。

（4）检查井的地基计算，应按我国现行设计规范GB50007《建筑地基基础设计规范》的规定执行。

（5）结构构件按承载能力极限状态进行强度计算时，结构上的各项作用均应采用设计值。

设计值应为作用分项系数与作用代表值的乘积。

（6）结构构件按正常使用极限状态验算时，结构上的各项作用均应采用作用代表值。

3.塑料检查井安装的一般规定检查井安装前应进行必要的施工准备，应由设计单位进行设计交底。

当发现施工图有错误时，应及时向设计单位提出变更设计要求。

检查井安装前应进行抽样检查，抽样检查井数量不小于检查井总数的2％，且不少于2个。

检查井安装要注意工程概况、施工方法、主要设备的供应、保证施工质量和安全等。

检查井与管道连接安装顺序应遵循以下原则：1先从接户管上游段起始安装，逐渐向下游支管、干管延伸；2以井→管→井→管顺序安装；3应先定位井体中心，调整检查井支管底标高，然后进行接管安装。

检查井安装后，上口应作临时封堵。

在地下水位较高或雨季施工期间，在管线安装完成（但尚未进行灌水试验）时应用砂土袋压在井体及周围管段上。

4.塑料检查井井坑开挖要求井坑开挖应与管道沟槽同时进行，井坑开挖必须保证安全施工，应根据地质条件放坡开挖或采取支撑措施。

检查井外周边的井坑施工工作面宽度不宜小于500mm。

当地下水位高于开挖井坑的坑底时，施工时应把地下水降至井坑最低点500mm以下。

检查井安装完毕后，必须在回填至满足检查井抗浮稳定的高度后才能停止降水。

井坑底部如有砖、石等坚硬物体时应将其清除。

井坑不得受水浸泡，雨季施工时一旦发生井坑被水浸泡，应先将水排去，消除被浸泡的土层并换填砂石料或中粗砂，压实达到设计要求后进行下道工序。

井坑开挖时，临时堆土或施加其它荷载不得影响井坑的稳定性。

井坑人工开挖时，堆土高度及其距井坑边缘的距离按相关施工规范执行。

5.塑料检查井安装基础要求检查井应安装在密实的地基土层上，或是在开挖井坑后经处理密实的地基上。

检查井基础一般采用砂砾石垫层基础。

对于一般土质，基底可铺设一层厚度为100mm粗砂基础。

对软土地基应用砂砾石置换软土，其厚度不应小于200mm，也可分两层铺设，下层为5mm～40mm砾石、厚度为100mm～150mm，上层铺中粗砂、厚度不小于50mm。

在淤泥或松软泥层安装检查井时，检查井基础应按相应规范进行处理。

对检查井基础存在不均匀沉降的地段，检查井安装前，应先对地基进行加固处理。

6.塑料检查井吊装一般市政用塑料检查井均为大型构件，由生产厂预制而成，整体运至施工现场。
