塑料管与阀门的连接方式

管道连接方式汇总目前管道工程常用的连接方式有螺纹（丝扣）连接、焊接连接、法兰连接、承插连接、沟槽连接等形式。

1、管道丝扣连接(镀锌钢管、衬塑镀锌钢管)螺纹连接用于低压流体输送用焊接钢管及外径可以攻螺纹的无缝钢管的连接，一般公称通径在150mm以下，工作压力在1.6MPa以下。

其适用范围如下：给水管道：工作压力不超过 1.6MPa，最大公称通径 150mm；热水管道：工作压力不超过 1.6MPa，最大公称通径 150mm，温度不超过 100℃；饱和蒸汽管道：工作压力不超过 0.2MPa，最大公称通径 50mm；煤气管道：工作压力不超过 0.05MPa，最大公称通径 10mm；压缩空气管道：工作压力不超过 0.6MPa，最大公称通径 50mm；氧气管道：工作压力不超过 0.66MPa，最大公称通径 50mm。

连接管道的管螺纹有圆锥形管螺纹和圆柱形管螺纹。

现场用绞板和套丝机加工的螺纹都是圆锥形管螺纹，某些管配件的螺纹如通牙的管接头和一般阀门的内螺纹则是圆柱形管螺纹。

管螺纹的加工也称套丝，有手工套丝和机械套丝两种方法。

手工套丝使用管子绞板套出螺纹，使用时，应选择与管子规格相应的板牙，在套丝过程中应向丝扣上加机油润滑，使丝扣和板牙保持润滑和冷却，保证螺纹表面粗糙度和防止烂牙。

为了操作省力及防止板牙过度磨损，一般在加工 DN25mm 以下螺纹时分 1~2 次套成，DN32mm 以上应分 2~3 次套成；机械套丝一般式采用套丝机，有时也利用车床车制螺纹。

使用套丝机时要注意套丝机的转速，宜在低速下工作，螺纹的切削液应分 2~3 次进行，切不可一次套成，以免损坏板牙或产生烂牙。

管道螺纹连接应留 2~3 牙螺尾。

管道丝扣链接的操作过程如下：（1）断管：根据现场测绘草图，在选好的管材上画线，按线断管。

a、用砂轮锯断管，应将管材放在砂轮锯卡钳上，对准画线卡牢，进行断管。

断管时压手柄用力要均匀，不要用力过猛，断管后要将管口断面的铁膜、毛刺清除干净。

水管的连接工艺水管的管道连接就是按照设计、施工图纸和有关规范的要求，将水管与水管或水管与管材和阀门等连接起来，形成一个严密的整体，以满足使用的目的。

施工中应根据管材、管径、壁厚、用途、工艺要求以及现场的具体条件等情况，在不同的连接方法中加以选用。

施工时钢管的连接有螺纹联接、法兰连接和焊接连接三种，塑料管则主要采用焊接、热熔连接、法兰连接、承插连接形式和螺纹联接。

一、钢管的连接（一）螺纹联接螺纹联接（又叫丝扣连接），它适用于所有的镀锌钢管，工作压力较小和直径较小（DN≤32mm）的焊接钢管连接，以及管道与带螺纹的阀件、仪表、设备接管的连接、此方法常用于管径在100mm以下管道的连接。

在实际中较为常见的是圆柱形接圆锥形螺纹，即管子加工成圆锥管螺纹，管件加工成圆柱形管螺纹。

1.管螺纹套制作为管道安装和检修中最常用的管道连接方法，螺纹联接需要对待连接的管子套制螺纹，又常称为套丝。

由于所用的各种管件大多已制有内螺纹，所以在钢管装配时，主要是在管端上加工外螺纹。

管螺纹套制又有手工套制和机械套制两种。

（1）手工套制螺纹。

手动套制管螺纹就是利用管子铰板这一专用工具盒管子台虎钳配合进行操作的。

工具携带和操作都简便，尽管效率低、劳动强度大，还是在工作中应用较多，尤其适合于现场使用。

作为主要用来铰制各种金属管子或管件外螺纹的手工工具，管子铰板（俗称代丝）分为普通式和轻便式两种。

管道安装工程中常用的是普通式管子铰板，如图17所示。

手工套制螺纹操作方法和注意事项时：1）首先选择与所要套制螺纹规格相符的丝板和板牙套，再按板牙的数字序号1~4分别装入相应序号的牙槽内。

否则不能正常操作。

2）松开标盘的固定螺钉，向左推手柄，转动活动盘到所加工管径相对应的规格，并与固定标盘对准后，拧紧固定螺钉；接着松开后爪，把管子丝板套住管子，注意标盘要面向操作者；再拧紧后爪，使压紧螺钉轻压在管壁上。

3）人站在管子丝板面前，一只手按顺时针方向转动丝板手柄，另一只手扶住丝板向内推，开始套丝操作。

管路连接常用的方法包括：
1. 螺纹连接（丝接）：主要适用于钢管、塑料管。

2. 焊接连接：主要适用于钢管。

3. 法兰连接：直径较大的管道采用法兰连接，法兰连接一般用在主干道连接阀门、止回阀、水表、水泵等处，以及需要经常拆卸、检修的管段上。

4. 胶水粘接：主要适用于塑料管。

5. 热熔连接：主要适用于PPR管、PE管。

6. 电熔连接：主要适用于PE管。

7. 承插连接：主要适用有铸铁管。

8. 卡箍连接：沟槽式连接件连接可用于消防水、空调冷热水、给水、雨水等系统直径大于或等于100mm的镀锌钢管，具有操作简单、不影响管道的原有特性、施工安全、系统稳定性好，维修方便、省工省时等特点。

9. 卡套式连接：铝塑复合管一般采用螺纹卡套压接。

10. 卡压连接：不锈钢卡压式管件连接技术取代了螺纹、焊接、胶接等传统给水管道连接技术，具有保护水质卫生、抗腐蚀性强、使用寿命长等特点，施工时将带有特种密封圈的承口管件与管道连接，用专用工具压紧管口而起到密封和紧固作用，施工中具有安装便捷、连接可靠及经济合理等优点。

这些方法的应用取决于具体的场景和需求，可以根据实际情况选择合适的连接方法。

冷热水用耐热聚乙烯（PE-RT）管道系统第4部分：阀门1范围本文件规定了耐热聚乙烯PE-RT阀门（以下简称“阀门”）的材料、分类及型号、要求、试验方法、检验规则、标志和包装、运输、贮存。

本文件与GB/T28799的其他部分一起适用于冷热水管道系统，包括民用与工业建筑的冷热水、饮用水和采暖系统、温泉管道系统和集中供暖二次管网系统等。

本文件适用于PE-RTⅡ型材料制造的公称外径不大于400mm的单通道球阀。

注：选购方有责任根据其特定应用需求，结合相关法规、标准或规范要求，恰当选用本产品。

2规范性引用文件下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。

其中，注日期的引用文件，仅该日期对应的版本适用于本文件；不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB/T1033.1塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法GB/T1033.2塑料非泡沫塑料密度的测定第2部分：密度梯度柱法GB/T1040.2塑料拉伸性能的测定第2部分：模塑和挤塑塑料的试验条件GB/T2918塑料试样状态调节和试验的标准环境GB/T3682.1塑料热塑性塑料熔体质量流动速率和熔体体积流动速率的测定第1部分：标准方法GB/T6111流体输送用热塑性塑料管道系统耐内压性能的测定GB/T8806塑料管道系统塑料部件尺寸的测定GB/T9345.1塑料灰分的测定第1部分：通用方法GB/T17219生活饮用水输配水设备及防护材料的安全性评价标准GB/T18251聚烯烃管材、管件和混配料中颜料或炭黑分散度的测定GB/T18476流体输送用聚烯烃管材耐裂纹扩展的测定慢速裂纹增长的试验方法（切口试验）GB/T18742.1－2017冷热水用聚丙烯管道系统第1部分：总则GB/T18742.3冷热水用聚丙烯管道系统第3部分：管件GB/T19278热塑性塑料管材、管件与阀门通用术语及其定义GB/T19466.6塑料差示扫描量热法（DSC）第6部分：氧化诱导时间（等温线OIT）和氧化诱导温度（动态OIT）的测定GB/T21300塑料管材和管件不透光性的测定GB/T22271.3塑料聚甲醛（POM）模塑和挤出材料第2部分：试样制备和性能测定GB/T27572橡胶密封件110℃热水供应管道的管接口密封圈材料规范热塑性塑料阀门压力试验方法及要GB/T27726求GB/T28494－2012热塑性塑料截止阀GB/T28799.1－2020冷热水用耐热聚乙烯（PE-RT）管道系统第1部分：总则GB/T28799.2冷热水用耐热聚乙烯（PE-RT）管道系统第2部分：管材GB/T28799.3冷热水用耐热聚乙烯（PE-RT）管道系统第3部分：管件GB/T28799.5冷热水用耐热聚乙烯（PE-RT）管道系统第5部分：系统适用性GB/T XXXX热塑性塑料阀门扭矩试验方法3术语、定义、符号和缩略语3.1符号、定义GB/T19278和GB/T28799.1－2020界定的以及下列术语、定义适用于本文件。

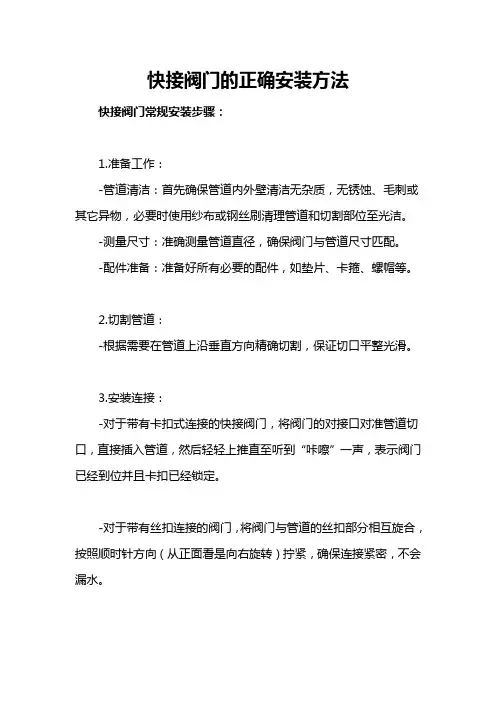

快接阀门的正确安装方法
快接阀门常规安装步骤：
1.准备工作：
-管道清洁：首先确保管道内外壁清洁无杂质，无锈蚀、毛刺或其它异物，必要时使用纱布或钢丝刷清理管道和切割部位至光洁。

-测量尺寸：准确测量管道直径，确保阀门与管道尺寸匹配。

-配件准备：准备好所有必要的配件，如垫片、卡箍、螺帽等。

2.切割管道：
-根据需要在管道上沿垂直方向精确切割，保证切口平整光滑。

3.安装连接：
-对于带有卡扣式连接的快接阀门，将阀门的对接口对准管道切口，直接插入管道，然后轻轻上推直至听到“咔嚓”一声，表示阀门已经到位并且卡扣已经锁定。

-对于带有丝扣连接的阀门，将阀门与管道的丝扣部分相互旋合，按照顺时针方向（从正面看是向右旋转）拧紧，确保连接紧密，不会漏水。

4.固定与检验：
-使用扳手或者其他专用工具适当拧紧螺母或卡箍，避免过紧或过松导致泄漏或损坏接口。

-完成安装后，可以进行水压试验或气密性试验，确保连接处无泄漏现象。

5.注意事项：
-安装时务必遵守阀门制造商提供的安装指南和操作规范。

-安装完成后检查阀门开闭灵活性和密封性能。

特殊类型阀门安装：
-对于金属管道的法兰连接快接阀门，可能需要焊接法兰盘到管道端部，然后通过法兰连接方式进行装配，装配时加入垫片和螺栓紧固。

-对于塑料管道（如PE管）的快速连接，可能需要通过热熔或电熔方式进行连接，确保接口熔接牢固无缝隙。

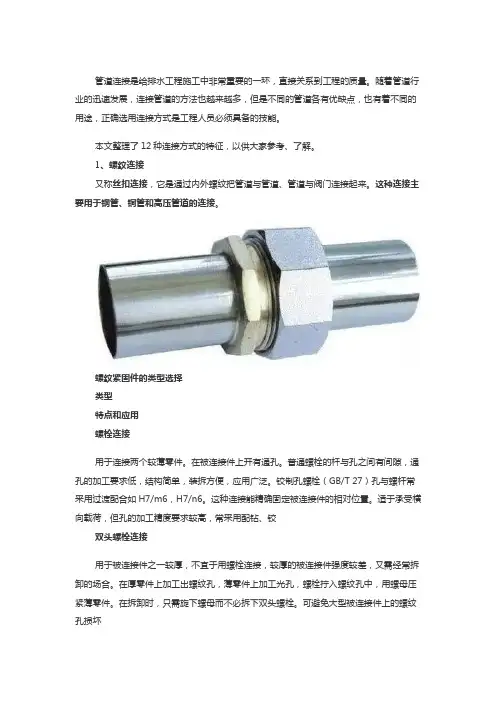

管道连接是给排水工程施工中非常重要的一环，直接关系到工程的质量。

随着管道行业的迅速发展，连接管道的方法也越来越多，但是不同的管道各有优缺点，也有着不同的用途，正确选用连接方式是工程人员必须具备的技能。

本文整理了12种连接方式的特征，以供大家参考、了解。

1、螺纹连接又称丝扣连接，它是通过内外螺纹把管道与管道、管道与阀门连接起来。

这种连接主要用于钢管、铜管和高压管道的连接。

螺纹紧固件的类型选择类型特点和应用螺栓连接用于连接两个较薄零件。

在被连接件上开有通孔。

普通螺栓的杆与孔之间有间隙，通孔的加工要求低，结构简单，装拆方便，应用广泛。

铰制孔螺栓（GB/T 27）孔与螺杆常采用过渡配合如H7/m6，H7/n6。

这种连接能精确固定被连接件的相对位置。

适于承受横向载荷，但孔的加工精度要求较高，常采用配钻、铰双头螺栓连接用于被连接件之一较厚，不宜于用螺栓连接，较厚的被连接件强度较差，又需经常拆卸的场合。

在厚零件上加工出螺纹孔，薄零件上加工光孔，螺栓拧入螺纹孔中，用螺母压紧薄零件。

在拆卸时，只需旋下螺母而不必拆下双头螺栓。

可避免大型被连接件上的螺纹孔损坏螺钉连接螺栓（或螺钉）直接拧入被连接件的螺纹孔中，不用螺母。

结构比双头螺栓简单，紧凑。

用于两个被连接件中一个较厚，但不需经常拆卸，以免螺纹孔损坏紧定螺钉连接利用拧入零件螺纹孔中的螺纹末端顶住另一零件的表面或顶入另一零件上的凹坑中，以固定两个零件的相对位置。

这种连接方式结构简单，有的可任意改变零件在周向或轴向的位置，以便调整，如电器开关旋钮的固定沉头螺钉用于强度要求不高，螺纹直径小于10mm的场合。

螺钉头部或局部沉入被连接件，这种结构多用于要求外表面平整的场合，如仪表面板自攻螺钉用于连接强度要求不高的场合。

但一般应先预先制出底孔。

若采用带钻头部分的自钻自攻螺钉，则不需预制底孔，用于有色金属，木材等木螺钉连接一般用于木结构的连接。

木质件视其材质的硬度和木螺钉的长度，可以不预制或制出一定大小，深度的预制孔自攻锁紧螺钉连接其螺纹为弧形三角界面，螺钉经表面淬硬，可拧入金属材料的预制孔中，挤压形成内螺纹。

PE管常用连接方式及施工方法热熔连接1.1热熔对接dn≥63mm管路单一、管件少、障碍少、应有温度补偿措施、适宜非开挖工程、工程集中且量大。

需电源、昂贵的热熔设备、环境条件要求严、施工速度慢、异形管受力方向的部位需筑支墩。

待专业队伍施工。

需专业电工参与。

1.2热熔承插连接dn32-dn110mm入户支管、水表节点、室内管道、应有温度补偿措施、需电源、热熔设备、异形管受力方向的部位需固定。

待专业队伍施工。

需专业电工参与。

1.3热熔鞍型连接dn63-dn315mm热熔对接工程中，引接小口径分支管的方式之一、需电源、热熔设备、应砼全包。

待专业队伍施工。

需专业电工参与。

2电熔连接2.1电熔承插连接dn32-dn315mm配水管道、室内管道、应有温度补偿措施、需电源、电熔设备、相对工程造价高。

待专业队伍施工。

需专业电工参与。

2.2电熔鞍型连接dn63-dn315mm配水管道停水、不停水引接分支管、组装质量可靠、应砼全包、需电源、电熔设备。

待专业队伍施工。

需专业电工参与。

3机械连接3.1承插柔性连接3.1.1非锁紧型dn90-dn315mm配水管道、小区配水支管、适应不同环境条件、施工速度快、不存在温度补偿问题、异形管受力方向应筑支墩、工程综合造价低。

原管道施工队伍施工。

3.1.2锁紧型dn32-dn315mm配水管道、小区配水支管的管件连接口，室内管路、适应不同环境条件、施工速度快、不存在温度补偿问题、穿越障碍容易、异形管受力方向砌筑支墩小、工程综合造价低。

原管道施工队伍施工。

3.2法兰连接dn≥63mm管道中控制阀门、伸缩节等设施的连接方式。

原管道施工队伍施工。

3.3钢塑过渡连接dn≥32mm聚乙烯管与金属管、金属阀门、金属水嘴等的连接方式。

原管道施工队伍施工。

2.6原料、产品的存放、包装问题（1）考察期间，发现个别制管企业的进口原料露天堆放，管材也有露天无遮盖堆放，这样是欠妥的。

（2）对于管材出厂前两端应加堵盖；盘管整体应用编织布包扎，且不超出运输车辆的宽、高限度；对于柔性承插管的堵盖应加长，确保端口密封面的圆度及完好。
