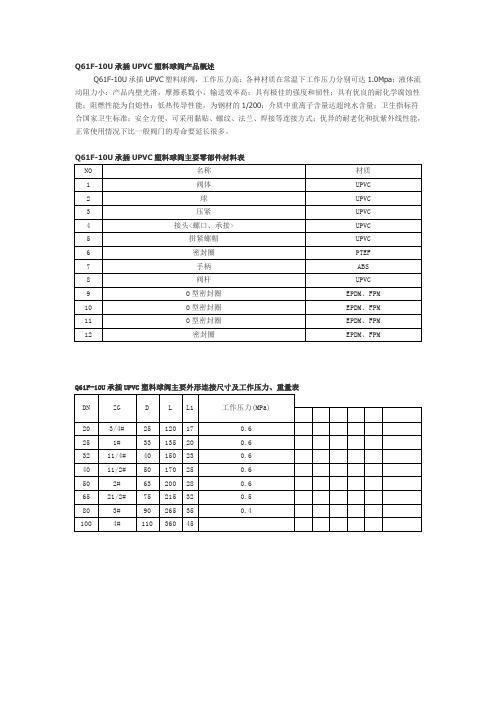

Q61F-10U承插UPVC塑料球阀产品概述
Q61F-10U承插UPVC塑料球阀，工作压力高：各种材质在常温下工作压力分别可达1.0Mpa；液体流动阻力小：产品内壁光滑，摩擦系数小，输送效率高；具有极佳的强度和韧性；具有优良的耐化学腐蚀性能；阻燃性能为自熄性；低热传导性能，为钢材的1/200；介质中重离子含量达超纯水含量；卫生指标符合国家卫生标准；安全方便，可采用黏贴、螺纹、法兰、焊接等连接方式；优异的耐老化和抗紫外线性能，正常使用情况下比一般阀门的寿命要延长很多。
Q61F-10U承插UPVC塑料球阀主要零部件材料表
NO名称材质
1阀体UPVC
2球UPVC
3压紧UPVC
4接头<螺口、承接>UPVC
5拼紧螺帽UPVC
6密封圈PTEF
7手柄ABS
8阀杆UPVC
9O型密封圈EPDM、FPM
10O型密封圈EPDM、FPM
11O型密封圈EPDM、FPM
12密封圈EPDM、FPM
Q61F-10U承插UPVC塑料球阀主要外形连接尺寸及工作压力、重量表
DN ZG D L L1工作压力(MPa)
203/4#25120170.6
251#33135200.6
3211/4#40150230.6
4011/2#50170250.6
502#63200280.6
6521/2#75215320.5
803#90265350.4
1004#11036045。
塑料球阀的功能及应用引言在现代工业中，阀门是必不可少的一个组成部分。
塑料球阀作为一种新型的阀门，具有耐腐蚀、防污染等优点，被广泛应用于各行各业。
本文将介绍塑料球阀的功能及应用，并探讨其适用范围和使用注意事项。
塑料球阀的基本原理塑料球阀，一般是由球体、阀球座、活塞、阀杆等组成。
当阀杆转动时，球体上的孔口与进出口对齐或者不对齐，在此过程中完成调节介质的流动。
一般塑料球阀有两种结构，一是全通式，另一种是通径缩小式。
全通式的优点是能够保持较小的流阻，而通径缩小式则比全通式具有更好的止回阀效果。
由于球体制造成球形，故称之为球阀。
塑料球阀的主要材料为聚乙烯、聚丙烯、聚四氟乙烯等塑料，并添加玻璃纤维、耐磨性材料等，使产品性能更加出色。
塑料球阀的功能塑料球阀具有以下功能：1.控制介质流量：通过控制球体的旋转角度，达到调节介质流量的目的；2.防止反流：通过球体的球形设计，达到防止反流的效果；3.可以作为截止阀使用：在球体与阀球座完全对齐的状态下，可以实现完全截断介质的流动；4.适用于各种介质：根据不同的工艺要求，可以选择不同的材料来制造塑料球阀，从而适用于各种介质。
塑料球阀的应用塑料球阀广泛应用于工业和民用领域，主要包括以下几个方面：1.化学工业：如化肥、石油、染料等行业中的管路控制阀；2.冶金工业：可用于浇铸、连铸、钢铁等产业的管路控制；3.食品药品工业：各种食品和药品的生产线中；4.纺织及造纸行业：棉纺、印染、造纸及各种合成纤维工业等；5.水处理行业：自来水、污水、海水淡化等行业中的管路控制阀；6.环保行业：废气、废水处理中的管路控制阀。
塑料球阀的使用注意事项使用塑料球阀时，需要注意以下几点：1.根据介质选择适当的材质：不同介质需要不同材质的球阀，应根据实际情况选择适当的材质；2.正确安装阀门：正确的安装可以确保阀门能够正常工作，并且减少泄漏的概率；3.维护保养：定期检查和维护可以延长阀门的使用寿命；4.防止过压：阀门在使用时，要注意防止介质的压力过高，否则可能会导致阀门损坏或泄漏。
聚氯乙烯（PVC）阀门是一种常用的管路控制装置，广泛应用于工业、建筑、农业等领域。
为了确保PVC阀门的安全性、可靠性和标准化程度，相关标准规范得到了广泛制定和推广。
本文将就PVC 阀门的标准进行详细介绍，包括材料标准、设计标准、制造标准、检验标准等方面。
一、材料标准1. PVC材料标准：PVC阀门的主要材料是聚氯乙烯树脂，其应符合国家标准GB/T 8811-2008《聚氯乙烯树脂》的要求。
树脂的物理和化学性能应满足使用要求，并经过严格的质量检验。
2. 填充材料标准：PVC阀门的填充材料应符合国家标准GB/T 9125-2010《塑料填充材料》的要求，具有良好的密封性能和耐腐蚀性能。
二、设计标准1. 结构设计标准：PVC阀门的结构设计应符合国家标准GB/T 12237-2007《通用阀门》的要求，包括结构形式、连接方式、密封性能等。
同时，应考虑PVC材料的特性，合理设计阀门的强度和刚度，确保其能够承受额定工作条件下的压力和温度。
2. 尺寸标准：PVC阀门的尺寸标准应遵循国家标准GB/T 12221-2005《铸铁阀门》和GB/T 9113-2000《钢制管法兰》的要求，确保与管道系统的连接和安装无缝衔接。
三、制造标准1. 制造工艺标准：PVC阀门的制造工艺应符合国家标准GB/T 19685-2010《阀门铸造工艺规程》和GB/T 19686-2010《阀门锻造工艺规程》的要求，保证阀门的内部质量和外观质量。
2. 检测与检验标准：PVC阀门的制造过程应进行严格的检测和检验，确保产品的质量符合设计要求和相关标准。
检测项目包括外观检查、尺寸检验、压力试验、密封性能测试等，参照国家标准GB/T 13927-2008《通用阀门术语》和GB/T 13926-2008《通用阀门试验规范》进行。
四、安装与维护标准1. 安装标准：PVC阀门的安装应遵循国家标准GB/T 50235-1997《工业金属管道工程施工及验收规范》的要求，确保阀门与管道连接牢固、密封可靠。

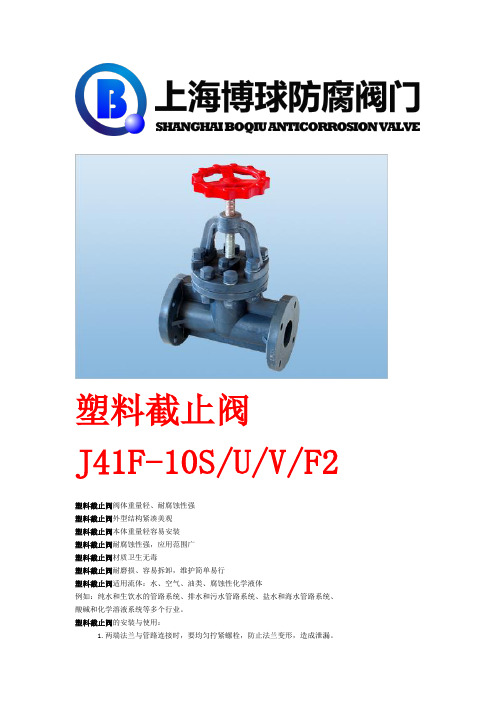

塑料截止阀J41F-10S/U/V/F2塑料截止阀阀体重量轻、耐腐蚀性强塑料截止阀外型结构紧凑美观塑料截止阀本体重量轻容易安装塑料截止阀耐腐蚀性强，应用范围广塑料截止阀材质卫生无毒塑料截止阀耐磨损、容易拆卸，维护简单易行塑料截止阀适用流体：水、空气、油类、腐蚀性化学液体例如：纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。
塑料截止阀的安装与使用：1.两端法兰与管路连接时，要均匀拧紧螺栓，防止法兰变形，造成泄漏。
2.顺时针方向旋手柄为关闭，反之开启。
3.根据指示器位置可判断开启程。
塑料阀门系列：塑料蝶阀，塑料球阀，塑料截止阀，塑料止回阀，塑料闸阀，塑料单向阀，塑料逆止阀，塑料底阀，塑料液面计，塑料视镜，塑料过滤器，塑料安全阀，塑料放料阀，玻璃钢球阀。
常用材质相关介绍：FRPP 增强聚丙烯-20°C~90°CUPVC 硬聚氯乙烯-10°C~70°CCPVC 氯化聚氯乙烯-40°C~95°CPVDF 聚偏二氟乙烯-40°C~140°CPPH 聚丙烯-20°C~95°C （ABS,PPR材质需订制）根据工程需要，个别产品可装蜗轮传动，气动机构，电动执行器。
公称外径25 32 40 50 63 75 90 110 125 140 160 180 200 225 250 280 315 355 400 450 500 560 630mm公称直径DN15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 450 500 600 700 800 900 1000MM。
塑料球阀技术要求随着塑料管道的广泛应用，塑料球阀也逐渐成为管道系统中不可或缺的一部分。
塑料球阀具有体积小、重量轻、耐腐蚀性好、维护方便等优点，但也面临着一些技术要求。
1. 阀门密封性能要求高塑料球阀的密封性能是保证其正常运行的关键因素。
必须保证阀门在关闭状态下能够完全密封，防止管道内的介质泄漏或混合。
因此，塑料球阀的阀门密封性能要求高，需要选用优质的密封材料，或采用多层密封结构。
2. 阀门的承压能力要强塑料球阀在使用过程中需要承受一定的压力，因此需要拥有足够的承压能力。
通常情况下，塑料球阀的承压能力要求为PN1.6MPa 或PN2.5MPa，甚至更高。
为了保证阀门的承压能力，需要选用高强度的材料，并采取加强策略。
3. 阀门的耐腐蚀能力要强塑料球阀的主要优点之一就是其耐腐蚀性能好，但是不同的介质对不同的塑料材料具有不同的腐蚀性，因此需要根据具体介质来选择适合的阀门材料。
同时，还需要注意阀门的处理工艺和表面涂层等方面，以提高其耐腐蚀能力。
4. 阀门的开关力矩要小由于塑料球阀的材料相对较轻，因此其开关力矩要小于金属球阀。
低的开关力矩有助于减小阀门的操作力度，并提高阀门的使用寿命。
5. 阀门的可靠性和使用寿命要长塑料球阀的可靠性和使用寿命是衡量其质量好坏的重要指标。
为了提高阀门的可靠性，需要在设计、材料、制造和使用等方面进行全面考虑，并配备适当的附件和保护措施，确保其在使用过程中能够稳定可靠地运行。
同时，还需要保证阀门的使用寿命长，减少更换和维护成本。
总之，塑料球阀的技术要求涉及材料、密封性能、承压能力、耐腐蚀能力、开关力矩、可靠性和使用寿命等多个方面，只有在这些方面得到充分考虑和满足，才能保证塑料球阀的高质量和良好性能。
塑料球阀的作用是什么塑料球阀（Plastic ball valve）是一种常用的管道调节阀门，由于其结构简单、操作方便、耐腐蚀等特点，被广泛应用于工业、建筑、化工、医药和食品等领域。
本文将介绍塑料球阀的作用以及其在不同领域中的应用情况。
塑料球阀的作用塑料球阀是一种通过旋转球体来控制流动方向和流量的阀门，其主要作用是实现管路系统的流量调节和隔离。
一般情况下，当球阀旋转到与管道轴线成90度角时，阀门关闭；当球阀旋转到与管道轴线成一条直线时，阀门打开，流体可以自由通过。
因此，塑料球阀可以用于控制工业管道中的气体、液体或半流体等介质的流动。
塑料球阀在建筑领域中的应用在建筑领域中，塑料球阀通常被用于控制水流的流量和方向。
例如，可以将塑料球阀安装在家庭自来水管道中，通过旋转球阀来控制自来水的流量和水温，以满足不同场合的需求。
此外，塑料球阀还可以用于空调系统中的水路调节，在室内温度变化时，通过控制水流的量和速度来调节空气温度和湿度。
塑料球阀在化工领域中的应用在化工领域中，塑料球阀被广泛应用于酸、碱、盐等腐蚀性介质的输送和分离。
例如，可以将塑料球阀安装在化工管道中，用于控制液体流动，防止液体流向错误的管道或设备，从而保证化工生产过程的顺利进行。
此外，塑料球阀还可以用于化工储罐的出料管道和阀门控制系统，确保储罐内液体的安全、高效输送。
塑料球阀在医药和食品领域中的应用在医药和食品领域中，塑料球阀常用于饮料、食品、医药等行业的流体控制。
例如，可以将塑料球阀安装在饮料生产线的管道上，控制不同种类的饮料的流量和混合比例，从而保证饮料生产的品质和一致性。
此外，塑料球阀还可以用于医药工厂的输液管道和管路系统，确保输液流量和速度的准确控制，保证药品的安全性和有效性。
总结塑料球阀因其结构简单、操作方便、耐腐蚀等特点，被广泛应用于工业、建筑、化工、医药和食品等领域。
其主要作用是实现管路系统的流量调节和隔离。
在不同领域中，塑料球阀都发挥着重要作用，为行业的发展和生产的顺利进行保驾护航。
塑料球阀的特点和应用简介《阀门术语》中定义为：启闭件(球体)由阀杆带动，并绕阀杆的轴线作旋转运动的阀门。
主要用于截断或接通管路中的介质，亦可用于流体的调节与控制，本类阀门在管道中一般应当水平安装。
塑料球阀的特点：(1)工作压力高：各种材质在常温下工作压力分别可达1.0Mpa.(2)使用温度广：PVDF的使用温度为-20℃~+120℃；RPP的使用温度为-20℃~+95℃；UPVC 的使用温度-50℃~+95℃。
(3)抗冲性能好：RPP,UPVC,PVDF,CPVC具有较高的机械强度和耐冲击性。
(4)液体流动阻力小：产品内壁光滑，摩擦系数小，输送效率高。
(5)化学性能优：本产品无毒、无味、耐酸碱、耐腐蚀，使用范围广。
PPR主要用于食品、饮料、自来水、纯净水等具有卫生要求的液体管道及设备，也可用于腐蚀性小的液体管道及设备；RPP,UPVC,PVDF,CPVC主要用于腐蚀性较大的强酸、强碱及混合酸的液(气)体流通。
(6)安装方便、密封性好：本产品质轻，采用粘接或焊接，管件齐全，施工简便，密封性好，劳动强度小主要特点塑料球阀的主要特点是本身结构紧凑，密封可靠，结构简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，易于操作和维修，适用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯等，在各行业得到广泛的应用。
球阀阀体可以是整体的，也可以是组合式的。
塑料球阀优点阀体重量轻、耐腐蚀性强，例如：纯水和生饮水的管路系统、排水和污水管路系统、盐水和海水管路系统、酸碱和化学溶液系统等多个行业。
※外型结构紧凑美观※本体重量轻容易安装※耐腐蚀性强，应用范围广※材质卫生无毒※耐磨损、容易拆卸，维护简单易行●适用流体：水、空气、油类、腐蚀性化学液体塑料球阀与管路系统连接的方式有对焊连接：阀门连接部位的外径与管材的外径相等，阀门连接部位端面与管材的端面相对进行焊接；插口粘结连接：阀门连接部位为插口形式，与管件进行粘结连接；电熔承口连接：阀门连接部位为内径敷设电热丝的承口形式，与管材进行电熔连接；承口热熔连接：阀门连接部位为承口形式，与管材进行热熔承插连接；承口粘结连接：阀门连接部位为承口形式，与管材进行粘结承插连接；承口橡胶密封圈连接：阀门连接部位为内镶橡胶密封圈的承口形式，与管材进行承插连接；法兰连接：阀门连接部位为法兰形式，与管材上的法兰进行连接；螺纹连接：阀门连接部位为螺纹形式，与管材或管件上的螺纹进行连接；活接连接：阀门连接部位为活接形式，与管材或管件进行连接。
塑料阀门型号塑料阀门型号是指由塑料材料制成的阀门的类型和规格，塑料阀门主要由PVC、PP、PE等热塑性塑料制成。
随着塑料材料的不断发展和应用，塑料阀门在工业制造、农业灌溉、城市排水以及家庭水暖等领域得到广泛应用。
塑料阀门的分类及特点1、球阀球阀是目前使用最广泛的一种阀门，其主要特点是结构简单、密封可靠、开启轻便。
球阀的球体可以采用多种材料制成，如聚丙烯、聚氯乙烯和聚四氟乙烯等，同时具有抗腐蚀的特点。
2、蝶阀蝶阀是一种控制流体介质的简单易用、节能降耗的产品。
蝶阀由于采用双向衬塑设计，可用于高腐蚀介质的控制。
蝶阀主要的构成部分包括阀体、阀杆、轴承、软密封座圈、对夹蝶板等。
3、止回阀止回阀是一种专门用于在流体介质中实现单向流动控制的阀门。
止回阀的优势是开启和关闭操作极为简便，同时具有无噪音、无振动、寿命长等特点。
4、角阀角阀是一种在管道中用于控制介质流量的设备。
角阀主要由阀体、阀盖、阀杆、滚珠、球座等构成，主要特点是操作轻便，无噪音，防静电等性能。
5、膜式阀膜式阀又称为气动隔膜阀，是一种新型的流体阀门。
膜片阀与常规阀门不同的是，它使用一个柔性的膜片来控制流体介质的流动，避免了稍粒大的颗粒、捆绑物、水泥等硬质物贯穿阀门、阻塞流体介质等问题的出现。
6、电动阀电动阀是一种电控阀门，通过电机、减速机、限位开关和控制器来实现开关或动作的过程。
电动阀由于其操作简便、智能化程度高，被广泛应用于自动化生产线、环境保护、给排水和化工等领域。
7、调节阀调节阀是一种用于调节流体介质的流量和压力的阀门，并能根据不同的使用要求进行精密调整。
调节阀的目的是为了达到准确的流量和良好的流体分布控制。
塑料阀门的优缺点1、优点塑料阀门采用热塑等技术制造，具有良好的耐腐蚀性能，使用寿命较长。
塑料阀门本身重量轻，安装简便，维修成本较低。
塑料阀门不会受到氧化、老化、腐蚀等因素影响，使用寿命长。
2、缺点塑料阀门的耐温性能较为有限，通常在60℃以下环境下使用。
塑料三通阀设计标准
塑料三通阀主要是指将塑料材料作为阀体和阀盖材料的三通阀。
塑料是一种具有优良性能的材料，包括耐腐蚀性、耐磨性、耐高温性、绝缘性等特点，因此塑料三通阀在化工、冶金、制药等领域得到广泛应用。
设计塑料三通阀时，需要考虑以下几个方面的标准。
1. 材料选择标准：塑料三通阀的阀体和阀盖采用塑料材料制作，常见的材料有PVC、PP、PE等。
在选择材料时需要考虑介质
的性质及温度，确保材料能够承受介质的腐蚀性和温度。
2. 结构设计标准：塑料三通阀的结构包括阀体、阀盖、阀座、阀杆等部件。
在设计时需要考虑结构的紧凑性和易于安装与维修性，确保阀门能够正常使用并方便维护。
3. 流体力学标准：塑料三通阀作为一种管道阀门，需要满足流体的流通要求。
因此在设计时需要考虑流体的阻力、流速和压力损失等因素，确保阀门的流通性能。
4. 功能标准：塑料三通阀通常具有调节流量的功能，因此在设计时需要考虑阀门的调节精度和效果，以及是否需要配备手动或电动调节装置。
5. 尺寸标准：塑料三通阀的尺寸需要符合相关的标准，确保能够与管道连接紧密，并且能够满足工艺要求。
综上所述，塑料三通阀设计的标准包括材料选择标准、结构设
计标准、流体力学标准、功能标准和尺寸标准等方面，以确保阀门的性能、可靠性和使用寿命。
