沪科版九年级物理第十四章了解电路章节训练考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。
第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如题图所示，验电器A带正电，B不带电。
用带有绝缘柄的金属棒把验电器A、B两金属球连接起来的瞬间，金属棒中下列说法正确的是（）A．电流方向由B到AB．电流是由A的正电荷定向移动到B形成的C．验电器A的箔片张角不会减小D．电子移动的方向由B到A2、用电流表测量通过灯泡L中的电流，图所示的四个电路中正确的是（）A．B．C．D．3、如图所示，有四个轻质小球甲、乙、丙、丁，已知乙带正电，那么甲、丙的带电情况是（）A．丙带负电、甲带正电B．丙带负电、甲带负电或不带电C．丙带正电、甲带正电D．丙带正电、甲带负电或不带电4、小明按如图所示的电路进行探究实验，将电流表先后串联在A、B、C处，当开关闭合后，电流表的读数（）A．A处最大B．B处最大C．C处最大D．三处都是一样大5、有四个带电泡沫小球，将其中两个泡沫小球用轻绳悬挂起来，两球间相互作用的情况如图示，其中有一小球与其它三球所带电性不同，它是（）A．甲球B．乙球C．丙球D．丁球6、如图所示，“小太阳取暖器”的底座上面有两个控制开关，其中开关S1起关闭或启动取暖器的作用，开关S2起定时的作用，可以任意选择让取暖器工作0～2h。
此外在取暖器的底座下面还有一个开关S3，当取暖器意外倾倒时会自动断开，以免造成事故。
这三个开关任何一个断开，取暖器都会停止工作，该取暖器的电路示意图正确的是（）A．B．C．D．7、如图所示，电源电压为6V，当开关闭合时，电压表的示数是4V则（）A．灯L1两端的电压为4V B．灯L2两端的电压为4VC．灯L1两端的电压为2V D．灯L2两端的电压为6V8、学习了电路的串联和并联后，小明连接了有两盏灯和一个开关的电路，闭合开关，两盏灯都发光，对于该电路小明进行了如下总结，其中正确的是（）A．断开开关，两盏灯同时熄灭，两盏灯一定是串联B．通过两盏灯的电流相等，则两盏灯一定是串联C．通过两盏灯的电流不相等，则两盏灯一定是并联D．两盏灯亮度不同，则两盏灯一定是并联9、关于热现象，下列说法正确的是（）A．固体很难被压缩，表明固体分子间存在斥力B．腌制咸鸭蛋，利用了分子在不停地做有规则运动C．小米与大豆放在一起总体积变小，说明分子间有间隔D．两个削平的铅块被紧压在一起不易分开，是因为分子间只有引力，没有斥力10、如图所示的电路中，闭合开关S，两只电压表的指针偏转角度相同，则灯L1和L2两端的电压之比U1:U2等于（）A．5：1 B．1：5 C．4：1 D．1：4第Ⅱ卷（非选择题 70分）二、填空题（5小题，每小题3分，共计15分）1、小红和小明分别进行“怎样使两个小灯泡亮起来”的探究活动。
沪科版物理-九年级上册-第十四章-了解电路-同步练习一、单选题1.在“探究串联电路中电流大小的关系”实验中，某同学用电流表分别测出如图4中A.B.C三处的电流大小，为了进一步探究A.B.C三处的电流大小的关系，总结普遍规律，他下一步的操作应该是（）A. 将电源两极对调，再次测量A，B，C三处的电流B. 改变开关S的位置，再次测量A，B，C三处的电流C. 换用不同规格的灯泡，再次测量A，B，C三处的电流D. 将图中两只灯泡位置对调，再次测量A，B，C三处的电流2.对静电现象的认识，下列说法中正确的是（）A. 自然界只存在正、负两种电荷B. 同种电荷相互吸引，异种电荷相互排斥C. 摩擦起电创造了电荷D. 从静电现象认识到原子核是可分的3.如图所示的电路中a、b是电表，闭合开关要使电灯发光，则（）A. a、b都是电流表B. a、b都是电压表C. a是电压表，b是电流表D. a是电流表，b是电压表4.如图所示的电路中，开关闭合后，两个灯泡并联的电路是（）A. B.C. D.5.如图，电源电压保持不变,只闭合开关S，灯泡L正常发光，再闭合开关S1，则（）A. 电流表示数变大，灯亮度不变，电压表示数变小B. 电流表示数变小，灯变暗C. 电路中的总功率变大，灯亮度不变D. 小灯泡的额定功率变大6.击剑比赛中，当甲方运动员的剑（图中用“S甲”表示）击中乙方的导电服时，电路导通，乙方指示灯亮．当乙方运动员的剑（图中用“S乙”表示）击中甲方的导电服时，电路导通，甲方指示灯亮．下面能够反映该原理的电路是（）A. B. C. D.7.一节干电池的电压和家庭电路的电压分别是（）A. 2V，220VB. 1.5V，36VC. 2V，36VD. 1.5V，220V8.一般家庭的卫生间都要安装照明灯和换气扇.使用时，有时需要各自独立工作，有时需要它们同时工作.在下图所示的电路，你认为符合上述要求是（）A. B. C. D.9.在图示电路中，开关闭合后，无论怎样移动滑片，小灯泡都不亮，电流表示数为零，电压表有示数且不变。
第四节科学探究:串联和并联电路的电流(30分钟)一、选择题1.“0.15 A”最可能是下列哪个用电器工作时的电流()A.家用电冰箱C.普通计算器B.家用空调器D.普通的白炽灯2.如图所示,在练习使用电流表的实验中,某同学发现电流表(0～3 A)的量程刻度值标示不清,根据你对电流表的了解,电流表的正确读数是()A.0.42 AC.2.2 AB.0.44 AD.2.4 A3.如图所示,M、N表示一个电流表的两个接线柱,a、b、c、d表示电路中的四个连接点,若想用此电流表测量小灯泡的电流,则以下连接正确的是()A.M接a,N接bC.M接c,N接dB.M接d,N接aD.M接d,N接c4.如图所示,有a和b两段导体连在一起,a的横截面积是b的错误!未找到引用源。
当把导体接入电路中后,若通过a的电流为0.4A,则通过b的电流为()A.0.4 AC.0.04 AB.4 AD.无法确定5.如图所示的实物电路中,当开关闭合时,甲电流表的示数为0.5 A,乙电流表的示数为0.2 A,则下列判断正确的是()A.通过灯L 1的电流为0.5 AB.通过灯L 1的电流为0.3 AC.通过灯L 2的电流为0.7 AD.通过灯L 2的电流为0.3 A 二、填空题6.如图所示的两个电流表刻度盘也许是你没有见过的,请读出指针所指示的示数分别为、。
7.如图所示电路,闭合开关后,通过a、b、c、d 四处的电流分别为I a 、I b 、I c 、I d ,则有I aI d ,I bI a 。
8.如图所示,小明在做“研究串联电路中电流的特点”的实验中,闭合开关后,发现电流表无示数,灯L 1与L 2不发光,电路中可能有一处开路。
已知开关S 没有问题,现在小明手中只有一个电流表,采取以下步骤检查电路故障。
请你帮他分析各步实验的道理。
(1)用电流表将c、e 连接起来,如果检测用的电流表有示数,说明。
(2)用电流表将c、b 连接起来,如果灯L 2亮了,则说明;如果灯L 2不亮,则说明。

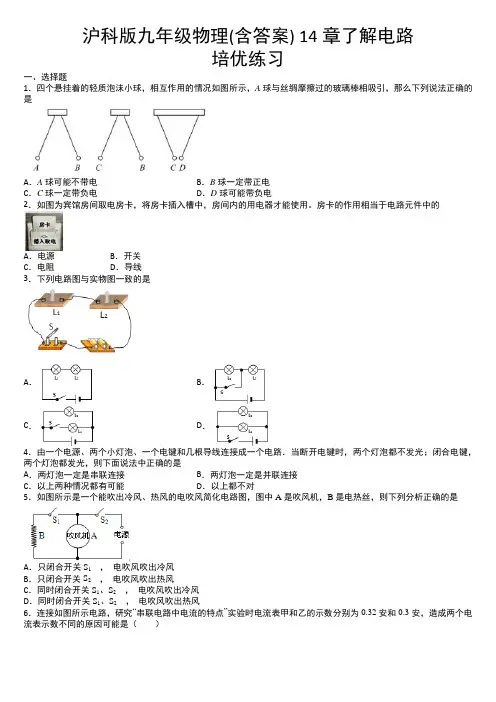

沪科版九年级物理(含答案) 14章了解电路培优练习一、选择题1．四个悬挂着的轻质泡沫小球，相互作用的情况如图所示，A球与丝绸摩擦过的玻璃棒相吸引，那么下列说法正确的是A．A球可能不带电B．B球一定带正电C．C球一定带负电D．D球可能带负电2．如图为宾馆房间取电房卡，将房卡插入槽中，房间内的用电器才能使用。
房卡的作用相当于电路元件中的A．电源B．开关C．电阻D．导线3．下列电路图与实物图一致的是A．B．C．D．4．由一个电源、两个小灯泡、一个电键和几根导线连接成一个电路．当断开电键时，两个灯泡都不发光；闭合电键，两个灯泡都发光，则下面说法中正确的是A．两灯泡一定是串联连接B．两灯泡一定是并联连接C．以上两种情况都有可能D．以上都不对5．如图所示是一个能吹出冷风、热风的电吹风简化电路图，图中A是吹风机，B是电热丝，则下列分析正确的是A．只闭合开关S1，电吹风吹出冷风B．只闭合开关S2，电吹风吹出热风C．同时闭合开关S1、S2，电吹风吹出冷风D．同时闭合开关S1、S2，电吹风吹出热风6．连接如图所示电路，研究“串联电路中电流的特点”实验时电流表甲和乙的示数分别为0.32安和0.3安，造成两个电流表示数不同的原因可能是（）A．电流表所选量程不同B．灯泡L1和L2的电阻不同C．导线有电阻D．电流表甲和乙在电路中的位置不同7．如图（a）所示，当开关S闭合时，两只电流表的示数分别由（b）、(c)两图读得，则电灯L1中的电流是A．0.8A B．0.16AC．0.52A D．1.28A8．小明用电压表测电压时，电压表接线柱的接法如图所示，下面是同组同学的看法，其中正确的看法是A．该电压表的测量范围是3~15VB．该电压表可以测出电压值C．该电压表没有正接线柱D．该电压表不能测出电压值9．工作和生活中，手机已成为人们常用的工具。
华为智能手机的电池电压最接近（）A．4V B．110VC．220V D．380V10．下列现象能说明物体带了电荷的是（）A．靠近带负电的泡沫小球相吸引B．接触不带电的验电器金属箔张开C．靠近带正电的泡沫小球相排斥D．靠近不带电的泡沫小球相吸引二、填空题11．绸子摩擦过的玻璃棒带正电，是因为摩擦过程中玻璃棒________（选填“得到”或“失去”）电子．实验室常用的检验物体是否带电的仪器是________．它是根据________的原理制成的．12．有A、B、C三个轻质小球，分别用绝缘细线悬挂起来，它们之间的相互作用情况如图所示，已知A球带正电荷，则B球________带正电荷，C球________带负电荷（一定/可能/不可能）．13．如图所示电路中，要使电灯L1和L2接成串联电路，应闭合开关________；若要使电灯L1和L2接成并联电路，应闭合开关________；若同时闭合开关________，电路处于短路状态，这是绝对不允许的。
