中考物理《电路设计与原理图》专项练习题(含答案)

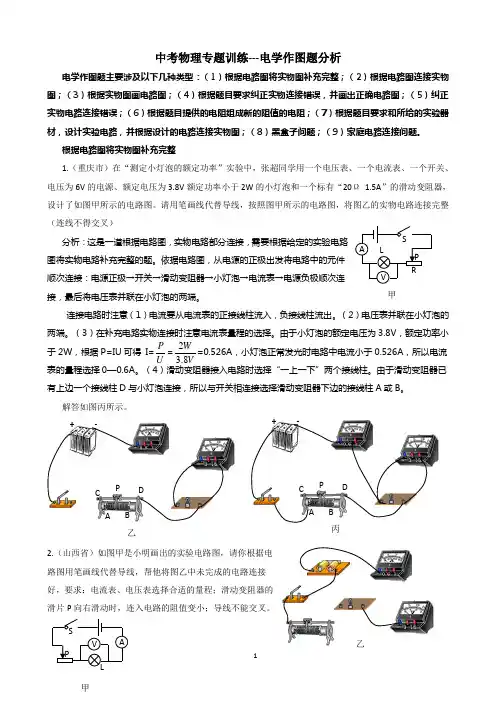

中考物理专题训练---电学作图题分析电学作图题主要涉及以下几种类型：（1）根据电路图将实物图补充完整；（2）根据电路图连接实物图；（3）根据实物图画电路图；（4）根据题目要求纠正实物连接错误，并画出正确电路图；（5）纠正实物电路连接错误；（6）根据题目提供的电阻组成新的阻值的电阻；（7）根据题目要求和所给的实验器材，设计实验电路，并根据设计的电路连接实物图；（8）黑盒子问题；（9）家庭电路连接问题。

根据电路图将实物图补充完整1.（重庆市）在“测定小灯泡的额定功率”实验中，张超同学用一个电压表、一个电流表、一个开关、电压为6V的电源、额定电压为3.8V额定功率小于2W的小灯泡和一个标有“20Ω 1.5A”的滑动变阻器，设计了如图甲所示的电路图。

请用笔画线代替导线，按照图甲所示的电路图，将图乙的实物电路连接完整（连线不得交叉）分析：这是一道根据电路图，实物电路部分连接，需要根据给定的实验电路图将实物电路补充完整的题。

依据电路图，从电源的正极出发将电路中的元件顺次连接：电源正极→开关→滑动变阻器→小灯泡→电流表→电源负极顺次连接，最后将电压表并联在小灯泡的两端。

连接电路时注意（1）电流要从电流表的正接线柱流入，负接线柱流出。

（2）电压表并联在小灯泡的两端。

（3）在补充电路实物连接时注意电流表量程的选择。

由于小灯泡的额定电压为3.8V，额定功率小于2W，根据P=IU可得 I=PU=23.8WV=0.526A，小灯泡正常发光时电路中电流小于0.526A，所以电流表的量程选择0—0.6A。

（4）滑动变阻器接入电路时选择“一上一下”两个接线柱。

由于滑动变阻器已有上边一个接线柱D与小灯泡连接，所以与开关相连接选择滑动变阻器下边的接线柱A或B。

解答如图丙所示。

2.（山西省）如图甲是小明画出的实验电路图，请你根据电路图用笔画线代替导线，帮他将图乙中未完成的电路连接好，要求：电流表、电压表选择合适的量程；滑动变阻器的滑片P向右滑动时，连入电路的阻值变小；导线不能交叉。

初三物理电路图练习题及答案一、选择题1. 在串联电路中，电流的大小关系是：A. 各处电流相等B. 各处电流不等C. 电流大小与电阻成反比D. 电流大小与电阻成正比2. 下列哪种情况下，电路中的电流会发生变化？A. 电阻值增大B. 电源电压增大C. 电路断开D. 所有选项3. 并联电路中，电压的大小关系是：A. 各支路电压相等B. 各支路电压不等C. 电压大小与电阻成反比D. 电压大小与电阻成正比4. 欧姆定律公式是：A. I = U/RB. U = IRC. R = U/ID. 所有选项5. 一个电阻为10Ω的电阻器，通过它的电流为0.2A，那么电阻两端的电压是：A. 2VB. 20VC. 0.2VD. 0.02V二、填空题1. 串联电路的总电阻等于各部分电阻的______。

2. 并联电路的总电流等于各支路电流的______。

3. 电路中，电阻器的作用是______电流。

4. 电压表的内阻应该______，以减少测量误差。

5. 电流表的内阻应该______，以减少测量误差。

三、计算题1. 一个由两个电阻R1和R2串联组成的电路，R1=5Ω，R2=10Ω，电源电压为12V。

求电路中的总电流。

2. 一个由两个电阻R1和R2并联组成的电路，R1=20Ω，R2=30Ω，电源电压为6V。

求电路中的总电阻。

3. 一个电阻器R=15Ω，接在电压为9V的电源上，求通过电阻器的电流。

四、简答题1. 请简述串联电路和并联电路的区别。

2. 为什么在电路中使用电压表和电流表时，需要考虑它们的内阻？五、实验题1. 设计一个实验，验证欧姆定律。

2. 描述如何使用电压表和电流表测量一个电阻器的电阻值。

答案：一、选择题1. A2. D3. A4. D5. B二、填空题1. 之和2. 之和3. 限制4. 足够大5. 足够小三、计算题1. 总电流I = U / (R1 + R2) = 12V / (5Ω + 10Ω) = 0.8A2. 总电阻R = (R1 * R2) / (R1 + R2) = (20Ω * 30Ω) / (20Ω + 30Ω) = 12Ω3. 电流I = U / R = 9V / 15Ω = 0.6A四、简答题1. 串联电路中，电流在所有元件中是相同的，而并联电路中，电流可以分流到各个元件中。

中考物理复习《电路作图》专项测试卷(带答案)学校:___________班级：___________姓名：___________考号：___________1．图中，将家庭电路补充完整（虚框内一处接保险丝“”，另一处用导线连接）。

2．按家庭电路要求完成作图．3．请用笔画线代替导线，将图中的元件接入家庭电路中。

4．如图所示，请把该实物图转换成电路图．( )5．延时开关常用于控制楼道照明．为方便找到开关的位置，延时开关面板上配有电阻很大、功率很小的指示灯．指示灯在开关闭合、照明灯发光时会自动熄灭；在开关断开、照明灯熄灭时又会自动发光．请按要求在图中设计出楼道的照明电路．( )6．小华设计了一个可以多次测量未知电阻的电路，请在虚线框内补上电压表和定值电阻R0（阻值已知）两元件的符号，使电路完整，实验操作方便．( )7．小周用碳膜电位器设计了一个可调亮度的电灯，如图所示，为了安全，她把电路元件安装在塑料外壳内，请根据安全用电的原则，把各元件连入家庭电路中，要求滑片顺时针滑动时小灯泡变亮。

（碳膜电位器拥有开关的功能）8．为节省电能，楼道中的照明灯只有同时满足“天黑和有人路过楼道”时，才会自动亮．为满足用户要求，小强设计出了楼道照明灯的“智能控制电路”控制电路由“光控开关”和“声控开关”组成，在答题卡上完成电路的连接．9．如图所示为小黄家客厅的实物电路图．请你用笔画线代替导线，把三孔插座和带有开关的电灯分别正确地接入电路中。

10．按照图甲所示的电路图，将图乙中各个元件连接起来（用铅笔画线表示导线）．( )11．如图所示是某款装修用切割机的电路简化示意图的一部分，为了保证工作人员的安全，只有当工作人员左手按下开关S1且右手同时按下开关S2时切割机才能工作，请用笔画线将电路图补充完整。

12．请按题目要求作答：（1）如图甲所示，请画出使轻质杠杆保持平衡的最小的力F的示意图；（2）如图乙所示，请在图中标出小磁针的N极和电源的正、负极；（3）如图丙所示家庭电路中，请画线代替导线连接电路，要求开关同时控制两只普通照明灯，且两灯都能正常发光。

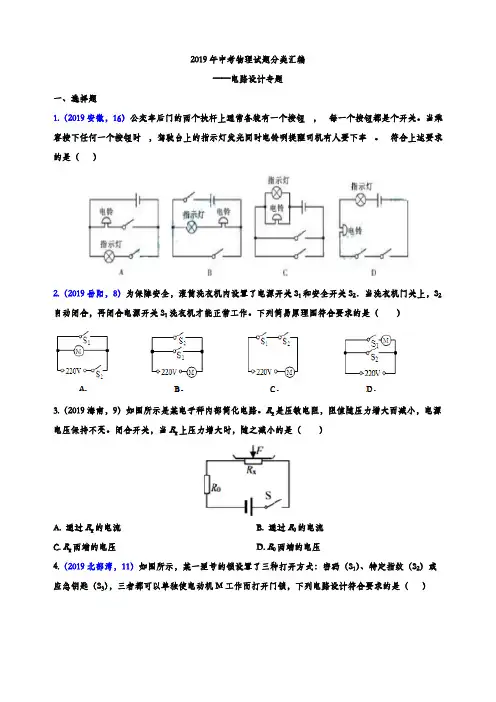

2019年中考物理试题分类汇编——电路设计专题一、选择题1.（2019安徽，16）公交车后门的两个扶杆上通常各装有一个按钮，每一个按钮都是个开关。

当乘客按下任何一个按钮时，驾驶台上的指示灯发光同时电铃咧提醒司机有人要下车。

符合上述要求的是（）2.（2019岳阳，8）为保障安全，滚筒洗衣机内设置了电源开关S1和安全开关S2．当洗衣机门关上，S2自动闭合，再闭合电源开关S1洗衣机才能正常工作。

下列简易原理图符合要求的是（ ）3.（2019海南，9）如图所示是某电子秤内部简化电路。

R x是压敏电阻，阻值随压力增大而减小，电源电压保持不变。

闭合开关，当R x上压力增大时，随之减小的是（ ）A. 通过R x的电流B. 通过R0的电流C. R x两端的电压D. R0两端的电压4.（2019北部湾，11）如图所示，某一型号的锁设置了三种打开方式：密码（S1）、特定指纹（S2）或应急钥匙（S3），三者都可以单独使电动机M工作而打开门锁，下列电路设计符合要求的是（）5.（2019菏泽，9）下列电路中两个灯泡都能够独立工作的是（ ）6.（2019临沂，14）汽车尾灯内的示宽灯和刹车灯有时需要各自独立工作，有时需要同时工作。

下列电路图符合要求的是（ ）7（2019通辽，4）有一种电动烤地瓜机，将地瓜放在托盘上，盖上锅盖相当于闭合开关S1，托盘旋转，再将温控开关S2闭合，开始加热；若只闭合开关S2，则不能加热。

下图M是托盘电动机，R是加热电阻，对其内部电路设计合理的是？（ ）8.（2019通辽，13）某建筑工地需要架设临时供电线路，实现照明和电加热功能，其简化电路如图所示，供电处电压U不变，从供电处到工地用长导线（有电阻）连接。

闭合开关S1、S2时加热器和照明灯同时工作。

断开S2后与断开S2前相比较，下列说法正确的是（ ）A．照明灯亮度不变B．照明灯亮度变暗C．相同时间内长导线上消耗的电能不变D．相同时间内整个供电线路消耗的电能减少9.（2019湘潭，18）如图是一把既能吹冷风、又能吹热风的简化电路图，其中M是吹风机，R是电热丝。

初三物理专项训练---串联和并联及电路图的画法一、单选题（共17题；共34分）1.小云家卫生间安装了换气扇和照明灯，换气扇和照明灯的电路连接如图所示，下列说法中正确的（）A. 换气扇和照明灯是串联B. 换气扇和照明灯不能同时工作C. 换气扇和照明灯工作时，它们两端的电压一定相等D. 换气扇和照明灯工作时，通过它们的电流一定相等2.家庭电路中的插座、日光灯、电视机、电冰箱之间的连接方式是（）A. 一定串联B. 一定并联C. 可以是串联，也可以是并联D. 以上说法都不正确3.新交通法规于2013年1月1日施行，驾驶员不系安全带记3分，罚100元。

汽车上设置了“安全带指示灯”，提醒驾驶员系好安全带。

当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系好时，相当于断开开关，指示灯发光。

图中符合上述要求的电路图是（）A. B. C. D.4.行人必须根据交通红绿灯信号过斑马线，下列控制红绿灯电路的原理图中，可行的是（）A. B. C. D.5.举重比赛有甲、乙、丙三个裁判_其中甲为主裁判，乙和丙为副裁判。

若裁判认定杠铃已被举起，就按一下自己前面的按钮。

要求主裁判和至少一个副裁判都按下自己前面的按钮时，指示杠铃被举起的灯泡L 才亮。

以下符合这一要求的电路是（）A. B.C. D.6.我市城区运营的公交车后门两个扶杆上均装有一个有色按钮（如图），每一个按钮相当于一个开关。

当乘客按下任一按钮，驾驶台上的指示灯亮，提醒司机有人下车。

下列电路图能实现上述目标的是（）A. B. C. D.7.一般家庭卫生间都安装有照明灯和换气扇，使用时，有时需要它们各自独立工作，有时又需要它们同时工作．下列电路图中，符合上述要求的是（）A. B. C. D.8.为保证司乘人员的安全，轿车上设有安全带未系提示系统．当乘客坐在座椅上时，座椅下的开关S1闭合，若未系安全带，则开关S2断开，仪表盘上的指示灯亮起；若系上安全带，则开关S2闭合，指示灯熄灭．符合上述工作特性的电路图是图中的（）A. B.C. D.9.居民楼的楼道里，夜间只是偶尔有人经过，电灯总是亮着造成很大浪费。

（物理）初三物理电流和电路测试题（含答案解析）一、选择题1．如图所示，对于甲、乙、丙、丁四幅图解释合理的是（）A. 甲：用橡胶棒接触验电器，金属箔片张开，则橡胶棒带负电B. 乙：闭合开关，小磁针N极向右偏转至水平位置C. 丙：该实验装置演示的是电动机的工作原理D. 丁：其它条件相同时，线圈的匝数越多，电磁铁磁性越强【答案】D【解析】【解答】解：A、毛皮摩擦过的橡胶棒带负电荷，题中的橡胶棒不一定带负电；验电器金属箔片张开，只能说橡胶棒带了电荷，但不能确定橡胶棒所带电荷的种类，故A错误；B、闭合开关，电流从螺线管的右端流入、左端流出，根据安培定则可知，通电螺线管的左端是N极；根据同名磁极相互排斥可知，小磁针N极将向左偏转至水平，故B错误；C、若开关闭合，金属棒左右运动时切割磁感线，此时电路中就会产生电流，这是电磁感应实验的装置，该装置的实验原理应用于制造发电机，故C错误；D、由图可知，两个电磁铁是串联的，则通过两个电磁铁的电流相同；在电流相同的情况下，匝数多的电磁铁吸引的大头针数目多，这说明线圈的匝数越多，电磁铁磁性越强，故D正确．故选D．【分析】（1）甲图：验电器是根据同种电荷相互排斥的原理；（2）乙图：根据安培定则先判断出通电螺线管的N极，然后根据磁感线方向判断出小磁针N极的指向；（3）丙图：电动机的原理是通电线圈在磁场中受力而发生转动，发电机的原理是电磁感应；（4）丁图：电磁铁的磁性强弱与线圈匝数多少有关：当电流相同时，线圈的匝数越多，电磁铁磁性越强．2．下列关于电流的说法中，正确的是（）A. 电荷只要运动就会形成电流B. 只有正电荷的定向移动才能形成电流C. 负电荷定向移动的方向与电流方向相反D. 电流从电源负极流经用电器流向正极【答案】 C【解析】【解答】解：A、电荷的定向移动形成电流；A不符合题意；B、无论正电荷还是负电荷，只要发生定向移动，就能形成电流；B不符合题意；C、正电荷移动的方向是电流的方向；负电荷（自由电子）的定向移动方向与电流方向相反。

中考物理电学作图专题1．如图是某实物连接电路，请根据实物图在方框内画出对应的电路图。

2．请按图甲所示的电路图，将图乙中的实物电路，用笔画线代替导线完成电路连接。

（连接时导线不交叉）3．在如图所示电路的“O”内填上适当的电表符号。

要求：当开关S闭合时，电路连接正确。

4．请用笔画线代替导线，按照安全用电的要求，将图中的电灯、控制电灯的开关及插座接入家庭电路中。

5．如图所示，两灯泡的额定电压均为220V。

当开关闭合后，两灯泡都正常发光，且插座不受开关控制，请将电路连接完整。

6．请用笔面线表示导线，将图中的电灯和开关正确接入家庭电路中。

7．请在图中以笔画线添加一根导线，使灯L1与灯L2并联。

8．（2021·广西百色·统考中考真题）根据安全用电原则将图中的节能灯和开关接入照明电路。

9．如图所示，螺线管与电源、开关S组成闭合回路。

在螺线管下方的地面上放有一条形磁体，开关S闭合瞬间，该条形磁体突然向上运动。

请在图中标出电源左端的极性、闭合开关后通电螺线管中的电流方向、螺线管下端的磁极极性和螺线管左侧P点磁感线的方向。

10．（1）如图（a）所示，一束光斜射向玻璃砖，并穿过玻璃砖。

画出这束光进入玻璃和离开玻璃后的光线（注意标出法线）；（2）如图（b）所示为一根“”形杠杆，O为支点，左端悬挂一重物M，现要在A端施加一个最小的力，使M在图示位置保持平衡。

某同学在A点画出了最小力F 的示意图，请对该同学的作图结果予以评价（用作图方式体现）；（3）如图（c）所示，根据小磁针的指向，用物理符号标出螺线管左端和电源左端极性。

11．如图所示，只闭合开关S1，风扇M工作；只闭合开关S2，灯泡和风扇M都不工作；同时闭合开关S1、S2，灯泡和风扇M都工作。

请把电路连接完整。

12．图是测量小灯泡电阻阻值的实物电路图，其中有一根导线连接错误，请你在错误的导线上画“×”，并用笔画线代替导线画出正确的连接方式。

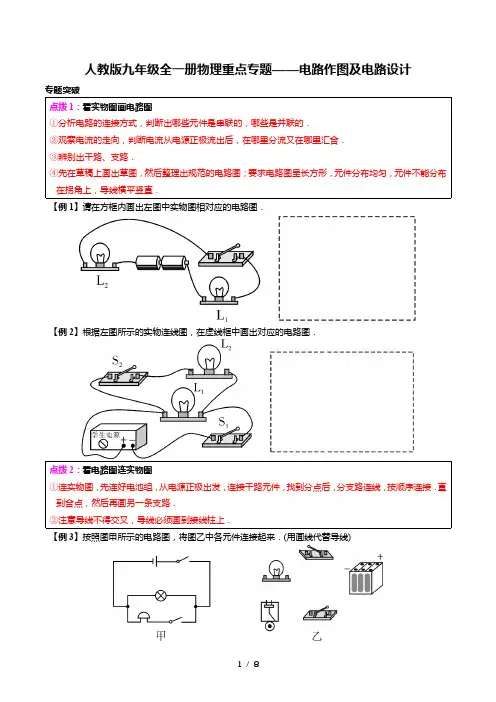

人教版九年级全一册物理重点专题——电路作图及电路设计点拨1：看实物图画电路图①分析电路的连接方式，判断出哪些元件是串联的，哪些是并联的．②观察电流的走向，判断电流从电源正极流出后，在哪里分流又在哪里汇合．③辨别出干路、支路．④先在草稿上画出草图，然后整理出规范的电路图；要求电路图呈长方形，元件分布均匀，元件不能分布在拐角上，导线横平竖直．【例1】请在方框内画出左图中实物图相对应的电路图．【例2】根据左图所示的实物连线图，在虚线框中画出对应的电路图．点拨2：看电路图连实物图①连实物图，先连好电池组，从电源正极出发，连接干路元件，找到分点后，分支路连线，按顺序连接．直到合点，然后再画另一条支路．②注意导线不得交叉，导线必须画到接线柱上．【例3】按照图甲所示的电路图，将图乙中各元件连接起来．(用画线代替导线)【例4】按照图甲所示的电路图，用笔画线代替导线，把图乙所示的实物连接起来．点拨3：串并联电路特点串联电路中用电器相互影响，并联电路中用电器互不影响．断开电路中的某一用电器，看其他用电器能否工作，若能工作，则说明它与断开的用电器是并联，若不能正常工作说明它与断开的用电器是串联．【例5】在抗击“新型冠状病毒”疫情的战斗中，医护人员需要随时看护患者，并且根据患者病情变化进行针对性治疗．医院临时安装了一种呼唤电路，患者只要按床头的开关，电铃都会响起，并且医护人员根据二极管发光情况就能知道是哪个患者在呼唤．现提供器材有电源一个、开关两个、二极管两个(红光、绿光)、电铃(一个)、导线若干，下面符合要求的电路图是( )【例6】为了提高行车的安全性，有的汽车装有日间行车灯，如图所示．当汽车启动时，S1闭合，日间行车灯L1立即亮起，再闭合S2，车前大灯L2也亮起．如图所示的电路图中，符合这一情况的是( )点拨4：开关的连接(1)要同时满足几个条件电路才接通，则几个开关应串联．(2)满足几个条件中的任意一个电路都能接通，则几个开关应并联．【例7】现有两种智能开关．一种是“光控开关”，其特点是天黑时开关自动闭合，天亮时开关自动断开．另一种是“声控开关”，其特点是当有人走动发出声音时，开关自动闭合；无人走动时，开关自动断开．利用上述开关来控制楼道里的照明灯，既能合理照明又能节约用电，则下列电路图中符合要求的是( )【例8】举重比赛有甲、乙、丙三个裁判，其中甲为主裁判，乙和丙为副裁判．若裁判认定杠铃已被举起，就按一下自己前面的按钮．要求主裁判和至少一个副裁判都按下自己前面的按钮时，指示杠铃被举起的灯泡L才亮．以下符合这一要求的电路是( )【例9】汽车的座椅和安全带插口相当于一个开关，人坐在座椅上时，座椅开关闭合，指示灯亮，将安全带插头插入插口时，指示灯灭，R0是保护电阻，根据上述情形连接电路．新从电源正极出发，电流又从另一路径流过另一个用电器后直接回电源负极需要闭合哪个开关．【例10】如图所示的电路中，如果，则灯泡L1和灯泡L2组成串联电路；如果(以上两空均选填字母)，则灯泡L1和灯泡L2组成并联电路；如果开关S2和S3都闭合，S1断开，则出现的现象是．A．断开开关S1、S2，闭合开关S3B．断开开关S1、S3，闭合开关S2C．断开开关S1，闭合开关S2、S3D．断开开关S2，闭合开关S1、S3【例11】如图所示的电路中，如果开关S1、S3断开，开关S2闭合，则灯泡L1和灯泡L2组成联电路；如果开关S1、S3闭合，开关S2断开，则灯泡L1和灯泡L2组成联电路；如果开关S2和开关S3都闭合，则可能会将电源．1．为了保护景区花草，防止人畜闯入，请利用节能小灯泡、电铃、电池组、开关各一个，以及足够长的细导线，设计一个值班人员看护花园的报警器．要求正常情况下，值班室内的灯亮铃不响，当有人畜闯入花园时，碰到栅栏会拉断细导线，灯亮同时铃响，下列电路符合要求的是( )2．在新冠肺炎疫情防控期间，某小区为了减少人与人之间密切接触，安装了自动售水机．售水机既可以通过刷卡闭合“感应开关”，接通供水电机取水，也可以通过投币闭合“投币开关”，接通供水电机取水；光线较暗时“光控开关”自动闭合，接通灯泡提供照明．以下简化电路符合要求的是( )3．家用电吹风主要由带扇叶的电动机和电热丝组成，为了保证电吹风的安全使用，要求：电动机不工作时，电热丝不能发热；电热丝不发热时，电动机仍能工作．下列电路中符合要求的是( )4．常用智能手机是通过指纹开关S1或密码开关S2来解锁的，若其中任一方式解锁失败后，锁定开关S3均会断开而暂停手机解锁功能，S3将在一段时间后自动闭合而恢复解锁功能．若用灯泡L发光模拟手机解锁成功，则下列符合要求的模拟电路是( )6．如图所示的电路中，开关S1、S2、S3都处于断开位置，若只闭合开关________，则灯L1和L2串联；若只闭合开关________，灯L1和L2并联；此电路中不能同时合上开关__________．7．如图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接．要求：两灯并联；开关S 在干路上，电流表只测通过L1的电流，导线不能交叉．8．根据实物图画出与之对应的电路图．9．如图所示，根据电路图，用笔画线代替导线把右边的实物连接起来(导线不要交叉)．10．电动自行车两刹车手柄中各有一只开关S1和S2，在行驶中用任一只手柄刹车时，该手柄上的开关断开，电动机(用符号表示)停止工作．请画出符合要求的电路图．11．请将图中连接的实物电路的电路图画在方框内．12．按要求连接电路：两灯泡并联，电流表A2测干路电流，电流表A1测L2支路的电流．参考答案专题突破【例1】【例2】【例3】【例4】【例5】D【例6】D【例7】D【例8】B 【例9】【例10】B D 灯泡L1亮、灯泡L2不亮【例11】串并烧坏过关检测1．C 2．A3．D 4．C5．C 6．S2S1、S3S2、S3 7．8．9．10．11．12．。

初三物理电路练习题1、认真观察分析电路图并解答下面的问题：（1）如果要使灯L1、L2串联，则应闭合.断开哪几个开关。

（2）如果串联时电流表的示数为0．25A，则通过L1的电流I1和通过L2的电流I2是多少?（3）闭合.断开哪几个开关，灯L1、L2构成并联。

（4）如果并联时电流表的示数I为0.8A，通过L1的电流I1为0.35A，计算得出通过L2的电流I2。

2、在如图12(a)所示的电路中，电流表A1的示数是1。

6A，电流表A2的示数为0。

8A，通过灯泡L3的电流如图12(b)所示。

则：(1)电流表A3的示数是多少?(2)通过灯泡L1和L2的电流各是多少?3、在如左下图12(a)所示的电路中，电流表A1的示数是1.6A，电流表A2的示数为0.8A，通过灯泡L3的电流如图12(b)所示。

则：(1) 电流表A3的示数是多少? (2) 通过灯泡L1和L2的电流各是多少?4、如图2—9所示的电路中，当开关S1闭合后，电流表A的读数为0.4 A；当开关S2闭合后，电流表A偏转了量程的5/6，所用电流表为实验室用的双量程电流表。

（1）通过计算说明S1、S2能否同时闭合？（2）若想测出S1、S2同时闭合时干路中的电流，应如何改接原电路？5、图所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题：⑴L1两端的电压U1是多大？⑵L2两端的电压U2是多大？⑶L1、L2串联的总电压U是多大？⑷电源电压是多大？6、已知电阻R1＝10Ω，电阻R2＝20Ω，将R1和R2串联后接在电压为6V的电源上，求：(1)R1、R2串联的总电阻；(2)电路中的电流；(3)R1两端的电压；(4)R1的电功率。

7、在学习欧姆定律之后，老师请同学们设计一个测未知电阻R2的电路。

李刚和同组同学设计的电路如图所示。

电阻R1的阻值是20Ω，当S1闭合、S2断开时，电流表的示数是0.3A；当S1、S2都闭合时，电流表示数是0.5A。

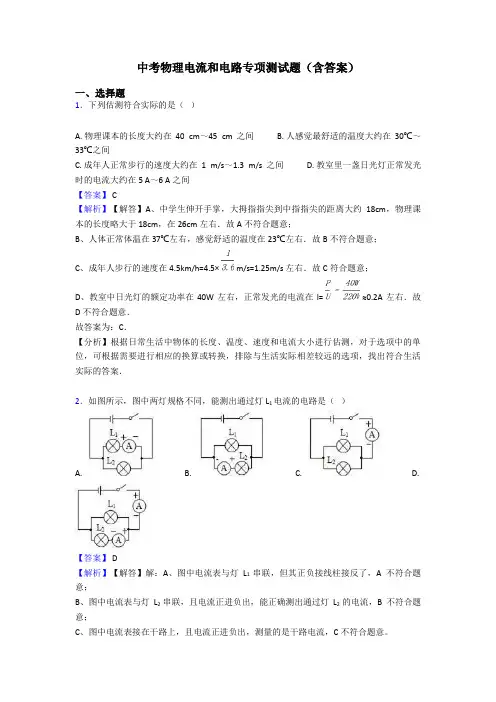

中考物理电流和电路专项测试题（含答案）一、选择题1．下列估测符合实际的是（）A. 物理课本的长度大约在40 cm～45 cm之间B. 人感觉最舒适的温度大约在30℃～33℃之间C. 成年人正常步行的速度大约在1 m/s～1.3 m/s之间D. 教室里一盏日光灯正常发光时的电流大约在5 A～6 A之间【答案】 C【解析】【解答】A、中学生伸开手掌，大拇指指尖到中指指尖的距离大约18cm，物理课本的长度略大于18cm，在26cm左右．故A不符合题意；B、人体正常体温在37℃左右，感觉舒适的温度在23℃左右．故B不符合题意；C、成年人步行的速度在4.5km/h=4.5× m/s=1.25m/s左右．故C符合题意；D、教室中日光灯的额定功率在40W左右，正常发光的电流在I= ≈0.2A左右．故D不符合题意．故答案为：C．【分析】根据日常生活中物体的长度、温度、速度和电流大小进行估测，对于选项中的单位，可根据需要进行相应的换算或转换，排除与生活实际相差较远的选项，找出符合生活实际的答案．2．如图所示，图中两灯规格不同，能测出通过灯L1电流的电路是（）A. B. C. D.【答案】 D【解析】【解答】解：A、图中电流表与灯L1串联，但其正负接线柱接反了，A不符合题意；B、图中电流表与灯L2串联，且电流正进负出，能正确测出通过灯L2的电流，B不符合题意；C、图中电流表接在干路上，且电流正进负出，测量的是干路电流，C不符合题意。

D、图中电路为并联电路，两个电流表分别测出干路和支路电流，相减得出L1电流，D符合题意；故答案为：D。

【分析】利用电流表的使用方法及并联电路中的电流关系分析解答.3．如图所示，两个小灯泡L1、L2串联，闭合开关S，L1发光，L2不发光．发生这一现象的原因，不可能的是（）A. 电源电压较低B. L2发生了断路C. L2发生了短路D. L2的实际功率很小【答案】B【解析】【解答】解：A、若电源电压较低，若两个灯泡的规格不同，R2的电阻较小，由P=I2R，电流相同的情况下，其电功率会太小而不发光，只有L1发光，A可能；B、两灯串联，若L2发生断路，则L1也不能发光，所以B不可能；C、L2发生短路，则L2不能工作，L1仍能够发光，C可能；D、若L2的实际功率很小，则L2不发光，L1可能发光，D可能．故选B．【分析】串联电路的特点：串联电路中，电流只有一条路径，各用电器互相影响，用电器不发光，可能是断路、短路或实际功率太小，根据实际情况分析具体原因．4．下列各电路中，闭合开关，两个灯泡不能都发光的电路是（）A. B.C. D.【答案】C【解析】【解答】解：A、由图示电路图可知，两灯泡并联，闭合开关，两灯泡都发光，故A错误；B、由图示电路图可知，两灯泡串联，闭合开关，两灯泡都发光，故B错误；C、由图示电路图可知，闭合开关，灯L2发光，灯L1被短路，L1不能发光，即两个灯泡不能都发光，故C正确；D、由图示电路图可知，闭合开关，两灯泡并联接入电路，两灯泡都发光，故D错误；故选C．【分析】灯泡所在电路是通路时灯泡发光，如果灯泡所在电路是断路或灯泡被短路，则灯泡不发光，分析图示电路图，然后答题．5．如图所示的电路，闭合电键S，下列判断中正确的是（）A. 两灯串联连接且电流表测的电流B. 两灯并联连接且电流表测干路电流C. 两灯并联连接且电流表测的电流D. 两灯并联连接且电流表测的电流【答案】C【解析】【解答】由图可知：电流从电源的正极出发，分两条支路：1.经电流表、灯L1，2.经L2后,与L1的电流汇合经开关S返回电源负极，所以电路中有两条电流路径,故灯L1、L2并联；A不符合题意；因电流表串联在灯泡L1所在的支路上,所以电流表测量的是L1的电流，B不符合题意，C. 符合题意.故答案为：C.【分析】根据串联电路中电流只有一条路径，并联电路中电流有多条路径，由此判断电路的连接方式；电流表应与被测元件串联，由此判断电流表所测物理量．6．取两个相同的验电嚣甲和乙，使甲带电．乙不带电．可以看到甲的金属箔张开，乙的金属箔闭合（如图）．用带绝缘柄的金属棒将甲和乙的两金属球连接起来．则甲乙金属箔张角的变化情况是（）A. 甲和乙都不变B. 甲变小，乙张开C. 甲变大，乙不变D. 甲闭合，乙张开【答案】 B【解析】【解答】当用金属导体连接验电器的金属球时，甲乙间有电荷的一移动，甲验电器张角减小，乙验电器金属箔张开角度，B符合题意，ACD不符合题意。

中考物理总复习《电学作图》专项测试题(附带答案)学校:___________班级：___________姓名：___________考号：___________1. 请根据题图中所示的实物图，在其右边的虚线框内画出对应的电路图．2.请为一仓库设计一个电路，取货人在前门按开关S1，红灯亮，送货人在后门按开关S2，绿灯亮，请你在题图的虚线圈中设计一个电路图。

3.如题图所示是未完成连接的实物图，请用笔画线代替导线完成该电路的连接。

要求：两灯并联。

开关S在干路上，电流表只通过L1的电流，导线不能交叉。

4. 如题图所示是一种调光台灯电位器（滑动变阻器）的内部结构示意图，a、b、c是它的三个接线柱。

要求：旋钮带动滑片顺时针转动时，灯泡变亮。

请完成该电路的连接。

5. 有人发明了“感应照孔门把手”只有在夜间且有人摸门把手时，锁孔旁的灯才亮，从而方使夜间开锁，它利用感应开关S1（有人摸把手，S1闭合；无人摸把手，S1断开）以及光敏开关S2（白天，S2断开；夜间，S2闭合）控制电路，达到目的。

请完成电路连接。

6. 某同学设计了一个电子身高测量仪。

R是定值电阻，R′是滑动变阻器，电源电压不变，滑片会随身高上下平移。

能够实现身高越高，电压表示数越大，请你把该电路连接完整。

7.根据题图中标出的电流方向，从电流表、电压表和电源三个元件的符号中选出两个元件符号，分别填进电路的空缺处，填进后要求灯泡L1和L2串联，且都能发光。

8. 题图是一个没有完整的电路，请你把三个元件（电灯、开关和电源）的符号分别填入三个空出的位置上，组成一个完整正确的电路，并且要求电灯与电动机并联，且电动机不受开关控制，开关只控制电灯。

9. 如图题图所示，请在圆圈内填上合适电表的符号，并使电路的两个小灯泡处于并联连接状态。

10.在如题图虚线框中填入电池和电表的符号，使电路成为串联电路。

11. 如题图所示是某品牌的抽油烟机，工作时抽气机有强档、弱档两种状态，请将元件符号：“”、“”填入电路图中的方框，使电路符合其工作特点。

1．(2019·青岛)有一种声光自动控制的楼道灯，当有人走动发出声音时，电路接通灯亮，且只有夜晚天黑之后灯才能亮，白天无论发出多大的声音，灯也不亮。

如图，现有灯L、声控开关S 声（有声音时开关闭合）和光控开关S 光（光线暗时开关闭合），请设计并连接满足上述要求的电路。

【答案】【解析】当有人走动发出声音时，电路接通灯亮，且只有夜晚天黑之后灯才能亮，说明只有声控开关和光控开关都闭合时灯才发光，否则不亮，这说明两开关应串联。

在家庭电路中，为用全安全，开关应控制火线。

2.（2019·桂林）为使电路正常工作，请在图12中恰当位置填入电流表或电压表。

【答案】【解析】如果中间圆圈填入的是电流表，电流表内阻很小，分析电路时可看作一根导线，将会把滑动变阻器短路，因此中间圆圈因填入电压表，右边圆圈填入电流表。

3.（2019·无锡）请在图中的电路图中补画一根导线，使卧室灯L1和客厅灯L2都能独立工作。

【答案】【解析】要使卧室灯L1和客厅灯L2能独立工作，两灯需要并联；图中已将开关接在火线和灯之间，经过灯后共同接到零线上，如图所示。

4．(2019·陕西)图是“伏安法”测量小灯泡电功率的实物电路，用笔画线代替导线完成电路连接。

【答案】【解析】滑动变阻器接法是一上一下，所以从开关的右侧接线柱连接到A或B接线柱均可，而电压表要测小灯泡两端的电压，必须与小灯泡并联，所以把小灯泡的左侧接线柱与电压表的负接线柱相连。

5．(2019·上海)在图所示的电路中，有两根导线尚未连接，请用笔画线代替导线补上。

补上后要求：闭合电键S后，向右移动滑动变阻器的滑片P，小灯泡L亮度不变，电流表的示数变小。

【答案】【解析】根据向右移动滑动变阻器的滑片P，小灯泡L亮度不变确定灯泡与变阻器的连接方式，由电流表示数变小确定变阻器的接线情况。

由题知，闭合电键S后，向右移动滑动变阻器的滑片P，小灯泡L亮度不变，说明变阻器与灯泡在工作时互不影响；因为并联电路中各支路互不影响，所以变阻器与灯泡应并联；向右移动滑片P，电流表示数变小，说明变阻器连入电路的阻值变大，故应将变阻器的左下接线柱接入电路中，且图中灯泡与电流表的0.6接线柱相连，所以电流表应测干路电流。

1.如图所示，O是杠杆的支点，画出力的力臂，并用字母L表示．2.在杠杆上的A点挂一重物，在C点对杠杆施加一个最小的力，使杠杆平衡在图中所示的位置．试画出这个力的示意图和力臂．3.请在图中标出条形磁体的两极．4.已知通电螺线管中的电流方向，标出小磁针的N极．5.图中小磁针静止在通电螺线管旁，请你在图上标明：(1)电源的正负极；(2)通电螺线管的N、S极(3)磁感线的方向．6.将电磁铁连入你设计的电路中(在方框内完成)，要求：使小磁针静止时如图所示．7.把螺口灯泡、开关和保险丝正确地接入家庭电路中去．8.根据图中所示的电路图连接右图中的实物图，要求导线不允许交叉，元件要与电路图对应．9.下图是伏安法测电阻的实验电路图，根据电路图，以笔画线代替导线，将实物图连成实验电路．(电压表用0～15 V的量程电流表用0～0.6 A的量程)10. 家庭电路应特别注意安全用电，如图9所示是安装一盏螺丝口电灯和一个大功率插座的实物示意图，A、B为保险丝，请在图上用笔画线代替导线连接电路，所连接的电路应符合安全用电的原则.11.家用饮水机是一种常见的电加热器，其中R1是加热电阻，R2是限流电阻，S是温控开关。

当S接a时，加热电阻R1被接入电路，饮水机正常工作，将水迅速加热。

当水温达到一定温度时，开关S自动切换到b，饮水机处于保温状态。

请按上述要求在图10中完成你所设计的家用饮水机的电路图。

12.如图11所示，曲杆AOBC自重不计，O为支点，AO=60cm，OB=40cm，BC=30cm，要使曲杆在图示位置平衡，请做出最小的力F的示意图及其力臂L。

13.由一个电源、一只开关和两个阻值相等的电阻组成的电路，电源电压恒为6V ，当开关由闭合变成断开时，电路的总功率减少了6W ．请设计符合题意的两种不同电路，并填写对应的电阻的阻值．14.家里的洗手间都装有电灯和排气扇，为方便使用，通常用两个开关分别控制它们的工作，按要求在图12中完成你所设计的电路图．15.筷子是我国传统的用餐工具，它应用了杠杆的原理，如图10甲所示，筷子ABC 使用时的支点为C ，请在图10乙中画出阻力F2的阻力臂L2．16.请将图的电路连接完整。

电路图初三物理练习题及答案电路图初三物理练习题及答案近年中考题特别关注环保、能源、可持续发展、高科技、国内外时政大事等社会热点问题。

此类题重视渗透科学、技术和社会协调发展的思想，突出科学性与人文性的有机结合。

此类题不仅能较好地考查学生分析问题、解决问题的能力，而且极大地促使学生关注社会热点问题、关注国家、人类和世界的命运，激发学生的社会责任感和民族自豪感，引导学生从生活走向物理-从物理走向社会是中考命题的焦点。

下面就和本文库一起看看有关电路图初三物理练习题及答案。

1、观察与思考观察教室中的电路，看它由哪些部分组成，并想一想一个完整的电路应该由哪几部分组成教室中的电源在哪儿电路中各部分有什么作用2、动手做一做实验一：按图连接电路，然后把小灯泡换成小电动机和音乐门铃，重做实验。

看一看用电器在什么时候工作实验二：按图所示连接电路，把导线两端的铁夹分别跟图中的橡皮、塑料尺、铅笔芯、硬币等连接。

探究哪些善于导电，哪些不善于导电。

3、动脑想一想a.结合课本联系实验一，归纳电路有几种状态，并说明什么叫电流电流的方向如何b.结合实验二想想什么叫做导体、什么叫做绝缘体你还知道哪些导体和绝缘体基础训练1、 _______、________，再加上_______，往往还有_______，就组成了电路。

2、画出下列元件的符号：（1）电池__________ （2）灯泡_______ （3）开关_______ ___ （4）电阻________（5）电动机________3、电路由四部分组成，从能量的角度来说，提供电能的是_______ ______，1消耗电能的是____________，传输电能的是_________。

4、只有电路闭合时，电路中才有电流。

电流的流动是有一定方向的，一般电路中电流的流向是_____ _→_________→_________。

5、自行车是大家常见的物体，它上面有塑料把手、外胎、内胎、链条、钢丝、塑料踏板、皮革坐垫，其中是绝缘体的有________________________________________。
