人教版九年级物理全一册第十五章电流和电路专题训练画电路图 连接实物图(含答案)

人教版九年级物理全一册《第十五章电流和电路》单元测试题-附答案■思维导图寻符号和单位:符号/，基本单位安（A）形成和方向：电荷的定向移动形成一电流，把正电荷定向移动的方向规定为电流的方向-----—电流工具:电流表-I--------电流表的使用方法测量串联电路中电流处处相等串并联电路的并联电路中，干路电流电流特点等于各支路电流之和」」电流和电路r-摩擦起电:用摩擦的方法使物体带电电现象卜-两种电荷:正电荷和负电荷L摩擦起电的实质:不是创造了电荷，而是使正、负电荷分开组成：电源、用电器、开关、导线电路--电路图:用符号表示电路连接的图-三种状态:通路、断路和短路1-种类-串联电路:用电器依次相连接入电路并联电路:用电器的两端分别连在一起练习题一、选择题1.如图所示，一带负电的橡胶棒靠近用细线挂住的轻细吸管A端时，吸管A端与橡胶棒相互吸引。

对吸管A端带电性质判断正确的是（）A.一定带正电B.可能带负电C.一定不带电D.可能带正电2.如图是一款“盲人水杯防溢报警器”，使用时挂在杯壁上即可，其挂扣上有两个金属触点，当杯中水位到达挂扣时，报警器会发出蜂鸣声，提示水已盛满，挂扣的作用相当于防溢报警器电路中的（）A.用电器B.导线C.电源D.开关3.如图所示是一个装有静电除尘纸的拖把，扫地时除尘纸与地板摩擦后，可以轻松地将附近的灰尘和头发清扫干净。

下列说法正确的是（）A.静电除尘纸和地面摩擦创造了电荷B.静电除尘纸和地面摩擦后与地面带有同种电荷C.静电除尘纸吸附灰尘利用了带电体可以吸引轻小物体D.静电除尘纸吸附灰尘利用了异种电荷相互吸引4.下列电路中，闭合开关后，电流表能正确测量出通过灯泡L2电流的是（）5.如图所示，取两个相同的不带电的验电器A和B,用丝绸摩擦过的玻璃棒接触验电器A的金属球使之带电，再用带有绝缘手柄的金属棒把A和B的金属球连接起来，下列说法正确的是（）A.A中正电荷通过金属棒流向B,A金属箔的张角减小B.金属棒中瞬间电流方向从B流向A,B金属箔的张角减小C.如果金属棒不带绝缘柄，将会看到两个验电器的金属箔片都先闭合后张开D.用带有绝缘手柄的金属棒连接后，B的金属箔张开是因为同种电荷相互排斥6.为了驾驶安全，大部分电动车上都安装有转向灯装置。

第十五章电流和电路思维导图练习题一、选择题1．在图所示的电路中，闭合开关后两盏灯都能发光的是（）A． B． C． D．2．如图所示，甲是一根被毛皮摩擦过的带负电的橡胶棒，无风条件下，气球向甲靠近但未与之接触。

再用一根没有摩擦过的橡胶棒乙把甲和气球连接起来，如图所示，以下说法正确的是（）A．甲在与毛皮摩擦过程中得到了电子B．由图可以判断：气球一定带正电C．由图可知：甲与毛皮摩擦后，产生了更多的负电荷从而带电D．图中，甲有一部分电荷可以通过乙从甲移动到气球，使电荷发生转移3．在下面图中，能直接测量通过灯L1电流的电路是（）A． B． C． D．4．取两个相同的验电器A和B，用丝绸摩擦过的玻璃棒与A接触，使 A 带电， B不带电，用带绝缘柄的金属棒将A和B上的金属球连接起来后如图所示，则（）A．B 中的正电荷通过金属棒流向A， A 的金属箔张角变小B．A 中的负电荷通过金属棒流向B， B 的金属箔张角变大C．A中的负电荷通过金属棒流向B， B中的正电荷通过金属棒流向AD．B 中的负电荷通过金属棒流向A， B 的金属箔张角变大5．如图所示，开关S闭合时，灯泡L1与灯泡L2组成并联电路的是（）A． B． C． D．6．如图所示是某款感应式垃圾桶，其工作原理是：启动开关S1闭合后，垃圾桶才能正常使用，同时指示灯L亮起，感应开关S2自动闭合，动力装置工作，垃圾桶盖缓缓打开，然后感应开关S2自动断开。

在下列四个电路中，符合要求的是（）A．B．C．D．7．两只不同规格的灯泡按如图方式连接，将开关S1和S2闭合，两灯都发光，则（）A．两灯泡是串联的B．电流表A2测灯泡L2的电流C．电流表A1的示数比A2的示数大D．将S2打开，两灯都会熄灭8．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均为图乙所示，则通过灯泡L1和L2中的电流分别为（）A．1.2A 0.24A B．0.96A 0.24AC．0.24A 1.2A D．0.24A 0.96A二、填空题9．N95口罩的中间层为多孔结构的熔喷布，熔喷布能过滤比自身空隙小得多、直径仅为0.3μm的颗粒物，这是因为在生产过程中通过处理，使熔喷布得到大量电子而带（选填“正”或“负”）电，因此具有的性质，起到很好的过滤作用。

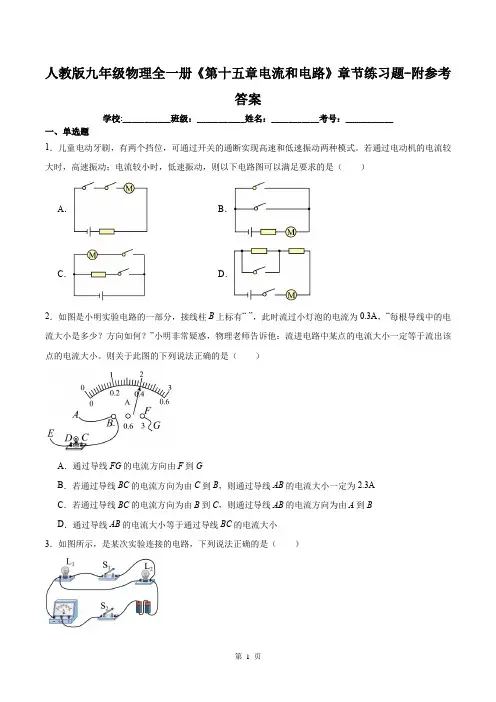

人教版九年级物理全一册《第十五章电流和电路》章节练习题-附参考答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．儿童电动牙刷，有两个挡位，可通过开关的通断实现高速和低速振动两种模式。

若通过电动机的电流较大时，高速振动；电流较小时，低速振动，则以下电路图可以满足要求的是（）A．B．C．D．2．如图是小明实验电路的一部分，接线柱B上标有“-”，此时流过小灯泡的电流为0.3A，“每根导线中的电流大小是多少？方向如何？”小明非常疑惑，物理老师告诉他：流进电路中某点的电流大小一定等于流出该点的电流大小。

则关于此图的下列说法正确的是（）A．通过导线FG的电流方向由F到GB．若通过导线BC的电流方向为由C到B，则通过导线AB的电流大小一定为2.3AC．若通过导线BC的电流方向为由B到C，则通过导线AB的电流方向为由A到BD．通过导线AB的电流大小等于通过导线BC的电流大小3．如图所示，是某次实验连接的电路，下列说法正确的是（）A ．灯1L 和2L 是串联的B ．开关2S 是干路开关，控制整个电路C ．只闭合开关2S 时，电流表测量的是1L 的电流D ．同时闭合1S 和2S ，电流表测量的是2L 的电流4．如图，关于开关的控制作用，下列说法正确的是（ ）①当S 1、S 2都闭合时，灯L 2、L 3发光 ①只闭合S 2，灯L 1、L 3不发光①只让灯L 3发光，应该只闭合S 1①当S 1、S 2都断开时，灯L 1、L 3发光A ．①①B ．①①C ．①①D ．①①①5．如图所示的电路，当开关K 闭合时，可能发生的现象是（ ）A ．只有L 1发光B ．只有L 2发光C ．灯丝被烧断D ．两灯均不发光，但电源短路6．对于如图所示的电路，下列说法中错误的是A ．S 闭合后，L 1、L 2并联，且都能发光B ．S 闭合后，电路将发生短路C ．要想使L 1、L 2串联，可去掉导线bD ．若将导线M 从接线柱B 改接到A 上，则两灯并联7．如图所示，是物理老师做的“静电飞花”实验，将彩色的碎纸片洒在带有负电的塑料光盘上，就看到彩色碎纸片跳起并四处飞散的景象，下列分析正确的是（）A．跳起的碎纸片失去电子带负电B．碎纸片与光盘带异种电荷互相排斥C．接触瞬间有电流从光盘到碎纸片D．碎纸片飞散的原理与验电器的原理相同8．将一根用丝绸摩擦过的玻璃棒靠近一个小通草球时（）A．如果小球被吸引，小球必带负电B．如果小球被吸引，小球必带正电C．如果小球被排斥，小球必带负电D．如果小球被排斥，小球必带正电9．小刚家有一个带有开关、指示灯和多个插座的接线板，如图所示，有时在闭合接线板上的开关时，出现“跳闸”现象；有时在台灯插头插入插孔后，先闭合接线板上的开关，再闭合台灯开关时，出现“跳闸”现象．引起这两种故障的原因可能是A．前者是接线板中的电路发生了断路，后者是插头短路B．前者是接线板中的电路发生了短路，后者是台灯短路C．前者是接线板中的电路发生了短路，后者是台灯断路D．前者是接线板中的电路发生了断路，后者是台灯短路10．如图所示的电路中，要使灯L1、L2串联发光，则应闭合开关（）A．S2B．S1、S3C．S2、S3D．S1、S2、S3二、填空题11．如图所示，是电风扇中一个自动断电的安全装置。

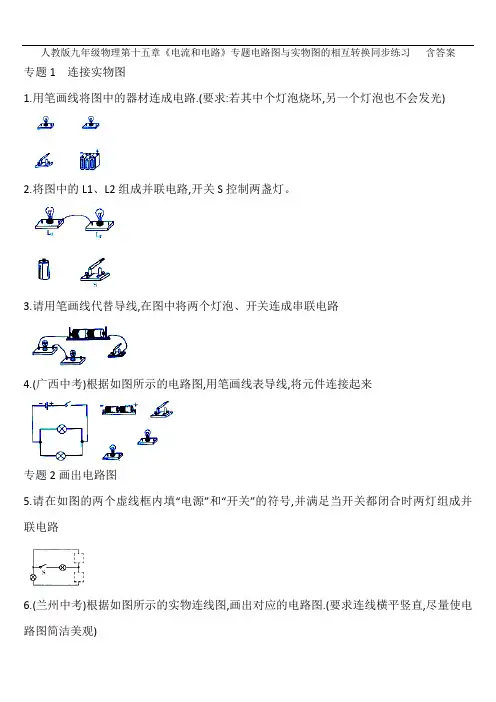

人教版九年级物理第十五章《电流和电路》专题电路图与实物图的相互转换同步练习含答案专题1 连接实物图1.用笔画线将图中的器材连成电路.(要求:若其中个灯泡烧坏,另一个灯泡也不会发光)2.将图中的L1、L2组成并联电路,开关S控制两盏灯。

3.请用笔画线代替导线,在图中将两个灯泡、开关连成串联电路4.(广西中考)根据如图所示的电路图,用笔画线表导线,将元件连接起来专题2画出电路图5.请在如图的两个虚线框内填“电源”和“开关”的符号,并满足当开关都闭合时两灯组成并联电路6.(兰州中考)根据如图所示的实物连线图,画出对应的电路图.(要求连线横平竖直,尽量使电路图简洁美观)7.在虚线框里画出如图所示实物图的电路图8.为节约电能,在居民楼的楼道中,装有由声控开关和光控开关共同控制的楼道灯.夜晚,当有人走动发出声音时,电路接通,灯亮;经过一两分钟后,开关内部的延时装置就把电路断开,灯灭.白天,无论发出多大的声音,灯也不亮.请将图中的器材连成符合楼道灯要求的电路.专题3综合提升9.左图所示电路与右图的实物图相符的是( )10.如图所示,使用一个开关同时控制两盏灯的亮图请用两种不同的方法在图甲和图乙中连接实物图,注意不要涂改,导线不要交叉,并在右侧虚线框中画出对应的电路图11.根据如图所示的电路,请在虚线框中画出这个电路的电路图12.为了测量一只阻值约为20Ω的电阻R的精确阻值小芳把三节干电池串联起来作为电源,连成如甲图所示的电路（1）电路中有两处连接错了,请你在接错的导线上打“×”,并用笔画线代替导线,画出正确的连线(2)在图乙所示的虚线框内,根据改正后的实物电路画出电路图13.(烟台中考)如图是一个简易“表决器”,“赞成”时,绿灯亮:“反对”时,红灯亮;“弃权”时,绿灯红灯均不亮.甲、乙是两个与绿灯、红灯相对应的按钮开关,表决时,按下哪个按钮,对应的灯就亮;不按时,两灯均不亮,请画出符合要求的电路图14.根据以下要求,设计电路,将设计好的电路图画在方框中,并在图中用笔画线代替导线连接相应的实物(1)只闭合S1时,红灯发光,绿灯不发光; 电路.要求:(2)S1、S2都闭合时,两灯都发光(3)只闭合S2时,两灯均不发光15.(永州中考)请根据下表中给出的信息,用笔画线代替导线将图中实物图补充连接成完整电路16.甲图是电吹风的电路图,乙图是电路元件实物图,选择开关绕O点转动,可分别置于OAB、OBC、OC三个位置,使电吹风分别处于“热风挡”“冷风挡”“停止”三个状态.请根据甲图的电路图将乙图的实物电路图补充完整。

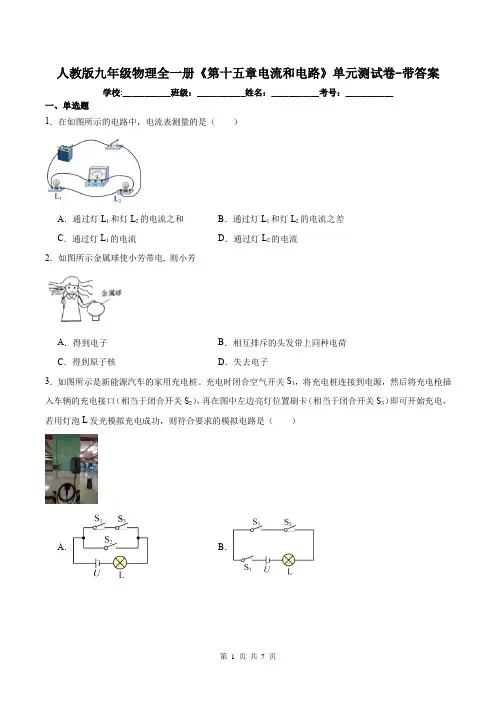

人教版九年级物理全一册《第十五章电流和电路》单元测试卷-带答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．在如图所示的电路中，电流表测量的是（）A．通过灯L1和灯L2的电流之和B．通过灯L1和灯L2的电流之差C．通过灯L1的电流D．通过灯L2的电流2．如图所示金属球使小芳带电, 则小芳A．得到电子B．相互排斥的头发带上同种电荷C．得到原子核D．失去电子3．如图所示是新能源汽车的家用充电桩。

充电时闭合空气开关S1，将充电桩连接到电源，然后将充电枪插入车辆的充电接口（相当于闭合开关S2），再在图中左边亮灯位置刷卡（相当于闭合开关S3）即可开始充电，若用灯泡L发光模拟充电成功，则符合要求的模拟电路是（）A．B．C．D．4．如图所示，用丝绸摩擦过的玻璃棒接触不带电的验电器的金属小球，验电器的两片金属箔张开，下列判断正确的是（）A．摩擦过程中，玻璃棒得到了正电荷B．摩擦过程中，玻璃棒得到了负电荷C．两片金属箔张开，一定带同种电荷D．两片金属箔张开，一定带异种电荷5．有一种新型材料透明铝，可抵挡穿甲弹，可制成防静电包装膜、更加轻质的透明饮料罐等。

根据以上介绍，下边哪种特性是它不具备的（）A．绝缘性好B．透光性C．硬度大D．密度小6．如图所示的电路图中，要使灯泡L1、L2组成并联电路，应该（）A．只闭合开关S2B．只闭合开关S1C．同时闭合开关S1、S2D．同时闭合开关S2、S37．用毛皮摩擦过的橡胶棒靠近一个轻质小球，发现两者互吸引，由此可判断（）A．小球一定带负电B．小球一定不带电C．小球一定带正电D．小球可能带正电，也可能不带电8．用丝绸摩擦过的玻璃棒去靠近一个悬挂的小球，发现小球被吸引，若换用与玻璃棒摩擦过的丝绸去靠近该小球，会看到的现象是（）A．一定吸引B．一定排斥C．可能排斥，也可能吸引D．无现象9．如图所示,AB和BC是同种材料制成的,长度相同、粗细不同的两段金属导体,将它们串联后接入电路,如果通过AB和BC的电流分别为I1和I2,那么()A．I1>I2B．I1<I2C．I1=I2D．无法确定10．有A、B、C、D四个轻质小球，已知C与丝绸摩擦过的玻璃棒排斥，A与C相吸引，A与D相排斥，B 与D相吸引，则下列判断正确的是（）A．A带负电，D带负电，B一定带正电B．A带负电，D带正电，B一定带负电C．A带负电，D带负电，B可能带正电，也可能不带电D．A带正电，D带正电，B一定不带电二、填空题11．金属里面有大量的当它们移动时，就形成了．12．如图所示，开关S2断开，S1，S3闭合时，灯L1、L2联。

人教版九年级物理全一册《第十五章电流和电路》单元练习题-带参考答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．小朋友从塑料滑梯上匀速下滑，头发一根根竖起，形成“怒发冲冠”的有趣现象。

关于下滑过程中所涉及的物理知识，下列分析正确的是（ ）A ．小朋友的动能不变，总的机械能也不变B ．摩擦过程中，产生了新的电荷C ．头发丝竖起是因为分子间存有斥力D ．形成“怒发冲冠”现象原理和验电器原理相同2．如图所示的电路中，当闭合开关S 后，两灯均能发光，过了一会儿，灯1L 熄灭，但2L 仍在发光，经检查1L 的灯丝被烧断了。

对前后两种不同情况下电路中电流表示数的判断，正确的是（ ）A ．1A 和2A 示数均不变B ．1A 的示数减少，2A 的示数不变C ．1A 的示数减少，2A 的示数增大D ．1A 的示数增大，2A 的示数不变3．如图所示中关于静电现象，说法正确的是（ ）A ．如图所示验电器是利用了同种电荷相互排斥的原理B ．如图所示丝绸摩擦玻璃棒，使玻璃棒和丝绸都带上正电C ．如图所示头发竖起是因为同种电荷相互吸引D ．如图所示细线悬挂的轻质泡沫塑料小球相互吸引，则两小球一定带有异种电荷 4．家里的电视机工作时，通过电视机的电流约为A ．5mAB ．0.5 AC ．5 AD ．50 A5．家庭厨房抽油烟机主要是有排气扇和照明灯泡组成，它们既能同时工作，又能分别独立工作，小明设计了抽油烟机的简化电路图如图所示，其中合理的是（ ）A ．B ．C ．D ．6．某单位办公楼电梯入口安装了指纹锁和密码锁（相当于开关），用指纹或按密码都可以解锁，电机M 驱动打开电梯门。

用S 1表示指纹锁，S 2表示密码锁，如图所示，以下符合要求的电路是（ ） A ． B ．C ．D ．7．小华连接了如图甲所示两灯泡串联电路。

闭合开关S 后，发现灯泡1L 、2L 均不发光。

人教版九年级物理全一册《第十五章电流和电路》单元测试卷(附答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1．下列关于电的说法中正确的是（）A．摩擦起电的实质是创造了电荷B．电荷的移动形成电流C．同种电荷相互排斥D．负电荷定向移动的方向就是电流的方向2．A是用丝绸摩擦过的玻璃棒，B、C是两个轻质泡沫小球，A、B、C三者之间相互作用时的场景如图所示。

由此可知（）A．小球B一定带负电B．小球C一定带负电C．小球C可能不带电D．小球B可能不带电3．如图所示是由一个小灯泡、一个LED（发光二极管）、水果电池、一个开关组成的电路。

闭合开关，小灯泡和LED都发光。

则对应的电路图为（）A．B．C．D．4．如图所示，用与丝绸摩擦过的玻璃棒去接触不带电的验电器A，可以看到A的金属箔张开。

再用带有绝缘手柄的金属棒把A和不带电的验电器B连接起来（）A．连接金属棒的一瞬间，B的金属箔张开是因为同种电荷相互排斥B．连接金属棒的一瞬间，金属杆中的电流方向是从B到AC．连接金属棒的一瞬间，正电荷从A流向BD．若把金属棒换成橡胶棒，连接的一瞬间，自由电子也能从B流向A5．“金陵金箔”是国家级非物质文化遗产，手工打造的金箔轻薄柔软，不能用手直接拿取，正确拿取的方法是：手持羽毛轻轻扫过纸垫，如图甲所示；再将羽毛靠近工作台上方的金箔，羽毛即可将金箔吸住，如图乙所示。

羽毛扫过纸垫的结果和吸住金箔的原因，分别是（）A．羽毛和纸垫摩擦，只有羽毛带电而纸垫不带电B．羽毛和纸垫带同种电荷C．羽毛因摩擦带电而吸引轻小物体D．羽毛和纸垫摩擦，创造了电荷6．如图所示的电路中，闭合开关时，下列说法正确的是（）A．灯 L1与灯 L2串联B．开关只能控制灯 L2C．电流表测灯 L1的电流D．电流方向：从电流表经 a 流向开关7．如图所示，用丝绸摩擦过的干燥玻璃棒a去接触原来不带电的验电器的金属球b时，金属球b也带上了电荷。

人教版九年级物理全一册《第十五章电流和电路》章节测试卷(含答案)学校:___________班级：___________姓名：___________考号：___________一、选择题1.在物理实践活动中，“创新”实验小组的同学设计并组装了一个“感应数字时钟”。

这种时钟在闭合数显开关后屏幕上能显示当前时间，在光线暗(光敏开关闭合)时还会自动发光。

下列电路 中符合要求的是( )A B C D 2．现有A 、B 、C 三个轻质小球，已知A 带负电，A 和B 互相吸引，C 和A 互相排斥，则（ ）A ．B 一定不带电，C 带正电 B ．B 可能带正电，C 带正电 C ．B 一定带正电，C 带负电D ．B 可能不带电，C 带负电3．如图所示是壁挂式拿起即亮手电筒的结构示意图，手电筒插入基座不亮，拔离即亮，塑料片起到了开关的作用。

该手电筒的工作电路图是( )ABCD（第3题图）4.在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均如图乙所示，则电灯L 1和L 2中的电流分别为（ ）A. 1.2A ， 0.24AB. 0.96A ，0.24AC. 0.98A ，0.22AD. 0.24A ，1.2A数显开关光敏开关数显模块数显开关光敏开关数显模块数显开关光敏开关数显模块数显开关光敏开关数显模块5.如图所示四个电路图中，能正确测量通过L 1电流的电路是( )A.B.C. D.6．习题课上，老师让画出两个灯泡并联的电路，有四位同学画出的电路如图所示，请你判断他们画出的电路中错误的是（ ）A ．B ．C ．D ．7．如图所示电路，要使灯泡L 1和L 2组成串联电路，应该( )A ．只闭合S 1B ．只闭合S 2C ．同时闭合S 1和S 2D ．同时闭合S 2和S 38．如图甲所示的实物电路中，当开关闭合时，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示。

则下列判断正确的是( )A 2A 1SL 1L 21230.40.60.20甲 乙A.通过灯L 1的电流为1.5 AB.通过灯L 1的电流为0.3 AC.通过灯L 2的电流为1.2 AD.通过灯L 2的电流为0.3 A9.如图所示，电源电压不变，闭合开关，将滑动变阻器的滑片P 向左移动，下列说法正确的是（ ）A. 电流表示数变小B. 电压表示数变大C. 小灯泡变亮D. 滑动变阻器阻值变大10．在图中a 、b 、c 、d 四个圆圈中有三个相同的灯泡，一只电流表，闭合开关S 后，三个灯泡正常发光，电流表示数正常，则（ ）A ．a 、b 、c 为灯泡，d 为电流表B ．a 、b 、d 为灯炮，c 为电流表C ．a 、c 、d 为灯泡，b 为电流表D ．b 、c 、d 为灯泡，a 为电流表11．如图，比较的读数大小（ ）A ．I 1＞I 2＞I 3B ．I 1＜I 2＜I 3C ．I 1=I 2=I 3D ．I 2＜I 1＜I 312.（2024·道外区二模）妈妈最头痛的一件事是冬季做好的饭菜很快就凉了，小涵为妈妈准备了一块“暖菜宝”用于饭菜保温，如图所示。

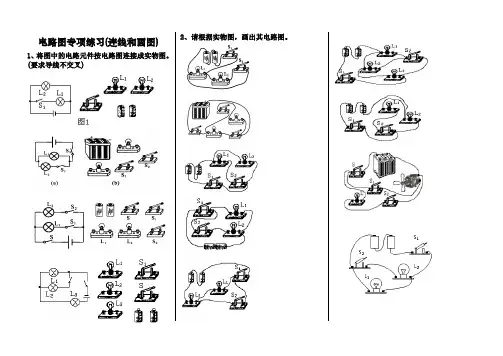

电路图专项练习(连线和画图) 1、将图中的电路元件按电路图连接成实物图。

(要求导线不交叉) 2、请根据实物图，画出其电路图。

3、请把图中的电路元件连成电路图。

要求：S 只控制L1，S2控制干路。

4、如图所示，现有一个电池组、两个开关和两盏电灯，请你连接好下面的实物电路图，使S1闭合时L1亮，S2闭合时L2亮。

5、用线条代替导线，将图中的电器元件连成电路，并在右边画出电路图。

要求：(1)开关K1只控制电灯L1，开关K2只控制电灯L2；(2)共用一个电池组。

6、根据图所示，要求Ll 、L2并联，S1控制L1，S2控制L2，S3在干路，连线不要交叉，请将图中元件连成电路，并画出电路图。

7、（选做）某电路中有一个封闭的电路盒，面板上有A 、B 、C 三个接线柱及灯泡、电铃各一个．为了探究盒内电路结构，小明做了多次实验，实验结果记录如下表．根据实验情况，请你在虚线框内画出电路盒内的电路图。

人教版九年级物理全一册《第十五章电流和电路》章节练习题-含答案学校:___________班级：___________姓名：___________考号：___________一、选择题1．用下列物体将如图所示电路中a和b两点连接起来，可以使小灯泡发光，这个物体可能是（）A．玻璃棒B．塑料尺C．橡皮擦D．铅笔芯2．小丽将被毛衣摩擦过的塑料牙刷靠近细小水流时，发现水流发生了弯曲，如图所示。

关于这一现象，下列说法正确的是（）A．牙刷和水流一定带同种电荷B．牙刷和水流一定带异种电荷C．牙刷和水流的分子间存在引力D．牙刷带电后能吸引细小水流3．将灯泡L1和L2接入如图所示电路，闭合开关。

下列说法不正确的是（）A．灯泡L1先亮，灯泡L2后亮B．通过灯泡L1的电流方向是由A向BC．用一根导线直接接在B、C两个接线柱上，灯泡L2不发光D．不可以用导线直接连接A、C两个接线柱，会烧毁电源4．图中，能直接测量通过灯L1电流的电路是（）A．B．C．D．5．如图，在干燥环境中，取两个相同且不带电的验电器甲和乙，用毛皮摩擦过的橡胶棒接触甲的金属球，甲的金属箔片张开；再用石墨棒连接甲、乙验电器的金属球，观察到乙的金属箔片张开。

下列对上述实验过程的分析，错误．．的是（）A．毛皮摩擦过的橡胶棒带负电B．金属箔片张开是由于同种电荷相互排斥C．用石墨棒连接两金属球的瞬间，电流方向由乙到甲D．若用玻璃棒连接两金属球，乙的金属箔片也会张开6．如图所示的电路中，若A灯比B灯亮，则通过A、B两灯的电流大小关系是（）A．I A>I B B．I A＜I B C．I A=I B D．无法确定7．如图所示的电路，下列分析正确的是（）A．只闭合S1时，L1发光、L2不发光B．闭合S1、S2时，L1、L2并联，A2测L1电流C．只闭合S2时，L1不发光、L2发光D．闭合S1、S2时，L1、L2串联，A1、A2示数相等8．如图甲所示的电路中，闭合开关后，两个电流表指针偏转情况均如图乙所示，则通过灯泡L1和L2的电流分别为（）A．1.30A，0.26A B．1.04A，0.26AC．0.23A，1.06A D．0.26A，1.04A二、填空题9．《晋书·五行志》中记载道“衣中忽有火，众威怪之。

专题1连电路画电路图一、专题概述画电路图、连实物图方法技巧连电路，画电路图，不能看一根线连(画)一根线，看一个元件连(画)一个元件，应先弄清电流的路径，再根据电流的路径连线或画图．如图所示的电路中，电流的路径为：电流从电源正极出发，经过开关S1后，分成两路，一路经过灯泡L1，另一路经过灯泡L2和开关S2，两路电流汇合后，回到电源负极．画电路图应注意的问题：(1)电路元件符号用统一规定的符号；(2)画的线应横平竖直，呈方形；(3)元件符号不要画在拐角处；(4)线路要连接到位，不能有断点．连电路图应注意的问题：(1)按顺序连接线；(2)导线不能交叉．二、专题训练类型1连接实物图1．根据图甲所示电路，请在图乙中用笔画线表示导线连接相应的电路．2．按图甲所示的电路图连接图乙的实物图．3．根据图甲所示的电路图，用笔画线代替导线，连接图乙实物电路．(要求导线不能交叉)甲乙4．根据如图甲所示的电路图，用笔画线表示导线，将图乙中元件连接起来．甲乙5．请将如图所示元件连接成电路，使两灯并联，开关同时控制两灯，要求最多只能用五根导线．6．请根据下表中给出的信息，用笔画线代替导线将图中实物图连接成完整电路．开关状态灯泡发光情况类型2根据实物图画电路图7．画出如图所示的实物图的电路图．8．按如图所示实物图在方框内画出电路图．9．根据如图所示的实物连线图，画出对应的电路图．(要求连线要横平竖直，尽量使电路图简洁美观)10．在虚线框中画出对应的电路图．11．请根据实物图连接情况在右边画出相应的电路图．12．在右边画出如图所示实物图的电路图．类型3识别、修改电路13．如图所示的实物连接图中，图甲为两灯串联，图乙为两灯并联．图中是否有错？请在错处打“×”，并在原图上加以改正，改动的线要尽量少．14．如图所示电路，在某些接线柱间去掉或接上一条导线，可使3盏电灯串联连接或并联连接，请你写出方法．(1)成为串联电路的最简单的方法是：．(2)成为并联电路的最简单的方法是：．专题2串、并联电路的识别与设计一、专题概述1．串、并联电路的识别方法电流在电路中有分有合，就是并联在电路中拆掉一个用电器，其他用电器无法工作，则是串联电路；能够继续工作，拆除法则是并联电路2.电路设计(1)电路的设计方法：设计电路要根据题目要求，结合串、并联电路的特点(串联电路各用电器相互影响，并联电路各用电器互不影响)判断出是并联电路还是串联电路，再根据题意确定用电器与开关的连接方式，然后作出电路图．(2)常见的电路设计有以下类型：二、专题训练类型1识别串、并联电路1．如图是玩具汽车的电路图，以下有关说法中正确的是( )A．电动机与灯泡是串联的B．电动机与灯泡是并联的C．开关S1控制整个电路D．开关S2控制整个电路2．如图所示的电路中，属于串联电路的是( )3．在如图所示的电路中，若将电源和灯L1的位置互换，下列说法正确的是( ) A．灯L1、L2串联B．灯L1、L2并联C．开关S只控制灯L1D．开关S只控制灯L24．如图所示的实物连接图，下列说法正确的是( )A．L1、L2是串联B．L1、L3是串联C．L1、L2、L3是串联D．L1、L2、L3是并联5．如图是电冰箱的简化电路图，图中“”是电冰箱压缩机内的电动机，L是电冰箱内的照明灯，下列判断正确的是( )A．S1闭合、S2断开时，照明灯与电动机并联B．S1、S2都闭合时，照明灯与电动机串联C．打开冰箱门时，S2自动闭合，使得照明灯亮D．冰箱内温度降低到设定温度时，S2自动断开，电动机停止工作类型2开关改变电路6．在如图所示的电路中，当开关S1、S2断开或闭合时，下列关于三灯连接的情况的叙述错误的是( )A．S1、S2都断开，L1、L3串联B．S1、S2都闭合，L1、L2并联C．S1断开，S2闭合，L1、L3串联D．S1断开，S2闭合，只有L1能发光7．下图所示的电路中，开关闭合后有一只灯泡被短接的是( )8．如图所示，要使电路中的灯泡L2发光，必须闭合的开关是( )A．S2B．S2、S3C．S1、S3D．S1、S2、S39．如图所示，在电路中要使电灯L1和L2并联，应闭合开关_．当同时闭合开关S1和S2，可以工作的灯是_；为了防止电路中出现电源短路，不能同时闭合开关_．10．如图所示电路，要使电路中只有小灯泡L2、L3串联，必须闭合开关_；要使电路中只有L1、L2并联，必须闭合开关_ _．11．如图所示的电路中，当S1、S2断开，S3闭合时，灯L1、L2组成_电路；当S1、S2闭合，S3断开时，L1、L2组成_电路；当S1闭合，S2、S3断开时，灯_发光．类型3电路设计12．某品牌滚筒洗衣机，筒门处有开关S1，筒门关闭时S1闭合，筒门打开时S1断开．筒门开关S1和控制开关S2必须同时闭合时，洗衣机才能工作．下列符合要求的电路模型是( )13．卫生间要安装照明灯和换气扇，有时需要独立工作，有时需要同时工作．下列电路图符合设计要求的是( )14．新交通法规定驾驶员不系安全带扣3分，罚100元，汽车上设置了“安全带指示灯”是提醒驾驶员系好安全带．当安全带系好时，相当于闭合开关，指示灯不亮；安全带未系时，相当于断开开关，指示灯发光，下列图中符合上述要求的电路图是( )A B C D15．火车的车厢后面有两间厕所，只有当两间厕所的门都关上时(每扇门的插销相当于一个开关)，车厢中指示牌内的指示灯才会发光，指示牌就会显示“厕所有人”字样(如图所示)，提醒旅客两间厕所内都有人．请将图中的各元件符号连成符合要求的电路图．参考答案：专题1连电路画电路图1．解：2．解：3．解：4．解：5．解：6．解：7．解：8．解：9．解：10．解：11．解：12．解：13．解：14．(1)成为串联电路的最简单的方法是：__去掉导线BF__．(2)成为并联电路的最简单的方法是：__连接AD或AE__．专题2串、并联电路的识别与设计1．B2．B3．B4．B5．C6．C7．B8．A9．如图所示，在电路中要使电灯L1和L2并联，应闭合开关__S1、S3__．当同时闭合开关S1和S2，可以工作的灯是__L1__；为了防止电路中出现电源短路，不能同时闭合开关__S2、S3__．10．要使电路中只有小灯泡L2、L3串联，必须闭合开关__S__；要使电路中只有L1、L2并联，必须闭合开关__S1、S2、S__．11．当S1、S2断开，S3闭合时，灯L1、L2组成__串联__电路；当S1、S2闭合，S3断开时，L1、L2组成__并联__电路；当S1闭合，S2、S3断开时，灯__L1__发光．12．D13．A14．A15．解：。

人教版九年级物理全一册《第十五章电流和电路》章节检测卷-带答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．如图，在干净的塑料瓶中装上泡沫球后放在桌上，盖上瓶盖。

再用硬纸板在塑料瓶外壁反复摩擦，发现瓶内泡沫球会“跳舞”，下列说法正确的是（）A．塑料瓶和硬纸板在摩擦的过程中会创造电荷B．瓶内泡沫球“跳舞”是同种电荷相排斥原理C．若在摩擦的过程塑料瓶带负电，塑料瓶束缚电子的本领比纸板弱D．塑料瓶与硬纸板带同种电荷2．如图是汽车、摩托车油量表（实际上就是电流表）原理示意图，R′是定值电阻，R是滑动变阻器，则（）A．油箱加油过满时，电流表将被烧坏B．燃油全部耗尽时，电流表将被烧坏C．燃油逐渐消耗时，电流表示数变大D．向油箱里加油时，电流表示数变大3．如图所示，电路元件及导线连接均完好，闭合开关S1、S2，两个小灯泡的发光情况是（）A．L1、L2都能发光B．L1、L2都不能发光C．L1发光、L2不发光D．L1不发光、L2发光4．如图所示电路，闭合开关S1、S2，两电表都有示数，下列判断正确的是（）A．电流表A2测量通过灯L2的电流B．有灯泡损坏时，电流表A1、A2示数可能相等C．若灯L1发生短路，L2正常发光D．仅断开S1，电流表A1的示数不变5．如图所示的各电路图中，电流表和电压表的连接都正确的是（）A．B．C．D．6．关于如图所示的四幅图，下列说法正确的是（）A．如图甲，两小球能相互吸引，它们一定带异种电荷B．如图乙，吹气时A管中水面上升，说明流速大小对流体压强有影响C．如图丙，纸片在杯口不落下来，是因为杯中水对纸片有引力D．如图丁，是汽油机的做功冲程，将燃气的内能转化为活塞的机械能7．下列选项中不是电流单位的是（）A．I B．mA C．A D．μA8．在如图甲所示的电路中，当闭合开关后，两个电流表指针偏转均如图乙所示，则电灯L1和L2中的电流分别为（）A．1.2A，0.24A B．0.96A，0.24AC．0.98A，0.22A D．0.24A，1.2A9．有甲、乙、丙三个泡沫塑料小球，甲带正电，先用甲靠近乙，发现乙被排斥；再用乙靠近丙，丙被吸引（如图），则下列判断正确的是（）A．乙带正电，丙带正电B．乙带负电，丙带负电C．乙带正电，丙可能不带电D．乙带负电，丙可能不带电10．如图所在云层带正电及闪电电流通过避雷针，下列说法正确的是（）A．云层带正电创造了电荷B．云层因得到电子而带正电荷C．正电荷通过避雷针定向移动到大地形成电流D．电流方向是从云层到避雷针二、填空题11．如图甲电路，当开关S闭合后，电流表的指针偏转如图乙所示，通过L2的电流应为A；若通电一段时间后灯L1灯丝断了，则灯L2的亮度将．（选填“变亮”、“变暗”或“无变化”）12．汽车在转向前，司机会拨动方向盘旁边的横杆，汽车同侧的前后两个转向灯就会同时闪亮、同时熄灭，司机所拨动的这根横杆就相当于电路中的；当某一个灯坏了不亮时另一个还能发光，这两个转向灯在电路中的连接方式为。

人教版九年级物理全一册《第十五章电流和电路》章节检测卷-附答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．小明同学为了测量水龙头的流量，他在科普资料上查到流量的定义：流量()Q 是单位时间内通过某一横截面的液体(或气体)的体积，如图，若某段水管中水从B 端流到A 端所用时间为t ，水流速度为v ，管内横截面积为S ，根据流量的定义，可得( )A ．Q Sv =B ．Sv Q t =C ．vt Q S =D ．Q Svt =2．甲、乙、丙三个轻质泡沫小球用绝缘细绳悬挂在天花板上，甲、乙和甲、丙之间相互作用时的场景如图所示，已知丙球与丝绸摩擦过的玻璃棒所带的电荷相同。

下列判断正确的是（ ）A ．甲球一定带负电B ．甲有可能不带电C ．乙有可能不带电D ．乙球一定带正电3．在一个电源两端接有两个灯泡，用电流表测得通过这两个灯泡的电流相等，则这两个灯泡的连接方式（ ）A ．一定是串联B ．一定是并联C ．串联、并联都可以D ．条件不足，无法判断4．下列所示的电路图中，闭合开关后，电动机与灯泡都工作的是（ ）A ．B ．C．D．5．用毛皮摩擦过的橡胶棒靠近悬挂的轻质泡沫塑料小球时，塑料小球被吸引，由此可以判断塑料小球的带电情况是A．一定带负电B．一定带正电C．一定不带负电D．一定不带正电6．下列发生的现象与摩擦起电无关的是（）A．梳过头的塑料梳子靠近细细的水流，会看到水流靠近梳子B．严禁用塑料桶装运汽油C．秋冬干燥季节，夜间脱毛衣时会看到电火花D．冬天摩擦双手使手变暖和7．如图所示，用丝绸摩擦过的玻璃棒a去接触不带电的验电器金属球b后，验电器的两片金属箔张开，则下列说法正确的是（）A．用毛皮摩擦过的橡胶棒带正电荷B．毛皮与橡胶棒a摩擦创造出了新电荷C．验电器的两片金属箔因为都带上了负电荷，所以相互排斥而张开D．a、b接触时，b上的一些电子转移到a上，瞬时电流方向为a→b8．下图是小红设计的电路图，按电路图正确连接电路后闭合开关，能使所连接的灯泡都发光的电路图是（）A．B．C．D．9．如图所示是小佳同学的文具盒，通常情况下属于导体的是（）A．塑料笔杆B．塑料直尺C．透明胶带D．金属圆规10．将标L1“2.5V 0.3A”和L2“3.8V 0.3A”两盏灯泡按图示电路连接，电源电压保持3V恒定．闭合开关，下列说法正确的是（）A．通过两盏灯的电流大小相等B．两盏灯两端的电压大小相等C．两盏灯的实际功率大小相等D．两盏灯的电阻大小相等二、填空题11．今年4月份，济南街头和部分社区出现了智能换电柜，让电动自行车由充电变为换电。

人教版九年级物理全一册第十五章专题训练画电路图连接实物电路1．（2021·湖南岳阳·九年级期中）请根据实物图在方框中画出电路图。

2．（2021·湖南·新田县云梯学校九年级期中）如图所示是小明探究并联电路中开关的作用连接的实物电路，请你在虚线框内画出相应的电路图。

3．（2021·四川省遂宁市第二中学校九年级期中）试根据实物图在虚线框内画出它的电路图，并在图上标出S1、S2、S3、L1、L2．4．（2021·云南昭通·九年级期中）在虚线框内画出如图所示的实物电路的电路图．5．（2021·山东德州·九年级期中）按图甲所示的电路，在方框内画出电路图。

6．（2021·湖南·永顺县教育科学研究所九年级期中）根据如图所示的实物连线图，在右边虚线框内画出对应的电路图。

（要求连线要横平竖直，尽量使电路图简洁美观）7．（2021·湖南·衡阳师范学院祁东附属中学九年级期中）请根据如图所示的实物图，在虚线框内画出对应的电路图。

8．（2021·湖南怀化·九年级期中）请你对照下面的电路图，把实物元件用线连接起来。

9．（2021·江苏扬州·九年级期中）如图甲所示的电路图，用笔画线代替导线把图乙所示的实物选接起来10．（2021·广东韶关·九年级期中）请用笔画线代替导线,按照图甲所示的电路图,将图乙中各电路元件连接起来(导线不允许交叉)．11．（2021·重庆梁平·九年级期中）根据所示的电路图，用笔画线代替导线，连接实物电路，两个小灯泡中电流均不超过0.3A．（要求：导线不能交叉）．12．（2021·宁夏·银川市第三中学九年级期中）根据图（a）所示的电路图，将图（b）中的实物用笔画线表示导线连接起来。

人教版九年级物理第15章电流和电路综合训练一、选择题（本大题共10道小题）1. 以下微观粒子按空间尺度由小到大排序正确的是()A. 原子原子核质子B. 质子原子核原子C. 原子核质子原子D. 原子质子原子核2. 如图所示，验电器甲带正电，乙不带电，现用带有绝缘手柄的金属棒把甲和乙连接起来，发现甲金属箔张角变小，乙金属箔张开．则下列说法正确的是()A. 验电器金属箔张开是因为它们带同种电荷B. 金属棒中瞬间电流的方向从乙流向甲C. 正电荷从甲移到乙，所以两个验电器都带正电荷D. 电子从乙移到甲，所以甲带负电、乙带正电3. 如图所示，无风条件下卡通造型的铝箔气球两次均向带电棒靠近但未接触，则气球()A．不带电B．带正电C．带负电D．带电情况无法判断4. 如图甲所示的电路中，闭合开关，两灯泡均发光，且两个完全相同的电流表指针偏转均如图乙所示，通过灯泡L1和L2的电流分别为()A. 1.2 A，1.2 AB. 0.3 A，0.3 AC. 1.2 A，0.3 AD. 1.5 A，0.3 A5. 在参观人民检察院未成年人法治教育基地时，小明发现，在一处地面上有“沉迷网络”“交友不慎”两个圆形模块。

用脚踩其中任何一个模块，与模块连接的电视上就会播放相应的教育短片。

下列有关分析正确的是()A.两个模块相当于开关，彼此串联B.两个模块相当于开关，彼此并联C.两个模块相当于电源，彼此并联D.两个模块相当于电源，彼此串联6. 在如图所示的电路中，正确的说法是()A. 闭合S1，断开S2，L1发光，L2不发光B. 闭合S1、S2，L1、L2都发光C. S1、S2都断开，L1、L2都不发光D. 闭合S2，断开S1，L1、L2都发光7. 如图所示，把一根塑料绳一端扎紧，从另一端撕开成许多细丝，用干燥的手从上向下捋几下，发现细丝张开了．下列分析正确的是()A. 细丝张开的原因是带了异种电荷互相吸引B. 细丝张开的原因与验电器的工作原理相同C. 细丝带了电是通过摩擦的方法创造了电荷D. 细丝带上电的实质是分子在物体间的转移8. 2019·郴州如图所示，一根塑料吸管架在支架上，能在水平面内自由转动。

电路图和实物图的互画类型一根据实物图画电路图【解题指导】:首先要识别实物图,确定实物图中有几条电流路径,然后按照一定的顺序画电路图,一般先画出电源,然后从电源的正极开始,按电流的方向顺次逐个将元件用相应的电路符号画出并连接,最后连接到电流的负极,也可以从电源的负极开始,以相反的次序连接。

1.画出图1中实物图所对应的电路图。

图12.请根据图2所示实物图,在虚线框内画出对应的电路图。

图23.根据图3中的实物图,在虚线框内画出对应的电路图。

图34.根据图4所示实物电路,在虚线框内画出对应的电路图。

图45.请根据图5所示实物电路,在虚线框内画出对应的电路图。

图5类型二根据电路图连接实物图【解题指导】:应先认真观察、分析电路,沿电流方向逐个分析各元件的连接方式;对于并联电路,要注意分流点和汇流点与实物图的对应,在连接实物图时注意导线不要交叉。

6.如图6所示,图甲是玩具电风扇的电路图,请在图乙中连接它的实物电路。

图67.按照如图7甲所示的电路图,将图乙中各个元件连接起来。

图78.根据图8甲所示电路图,将图乙所示实物图连接完整。

图89.按照如图9甲所示的电路图,用笔画线代替导线将实物图乙连接完整。

(连线不得交叉)图910.按照图10甲中的电路图,将图乙中的实物图连接完整,连线不能交叉。

图1011.按照如图11甲所示的电路图,将图乙中电路元件一一对应地连接起来。

图1112.一商品仓库,后门进货、前门取货。

现有红、绿两只灯泡和一个电铃装在一块木板上,另有一个电池组、两个开关,还有若干条导线。

如图12甲所示是为仓库值班人员设计的电路图;电铃响同时绿灯亮,表示取货人在前门按开关;电铃响同时红灯亮,表示送货人在后门按开关。

按要求连接图乙中的实物。

图12▶类型三根据题意画电路图或连接实物图【解题指导】:首先根据题意确定用电器的连接方式,再根据开关的控制情况确定开关的位置,最后根据画电路图或连接实物图的方法作出解答。

13.在一个简单电路中,由干电池供电,开关控制微型电动机工作,请在虚线框内画出电路图。
