某细长轴磨削加工技术分析

细长轴车削加工问题浅析细长轴件是一种常见的机械零件，如车床主轴、机床导轨等。

其加工过程中需要采用车削加工工艺，但由于其特殊的几何形状，加工过程中容易出现一些问题。

本文将对细长轴件车削加工中出现的问题进行分析和解决方法的探讨。

一、加工难度高细长轴件加工时，由于长度比较长，容易出现加工过程中的“弯曲”现象，这会导致加工难度增加。

因此，为了确保加工质量，需要在加工过程中采用一些措施，比如采用精确的机床、加压滚轮等来防止弯曲。

二、加工质量不稳定由于加工过程中存在弯曲的现象，轴件的加工质量很容易受到影响，导致加工质量不稳定。

为了避免这种情况的发生，关键是要选择适合的机床、工艺和切削参数，控制车刀切削速度，保证切削力和切削热量在可控的范围内，从而实现加工质量的稳定。

三、加工表面粗糙度高细长轴件加工表面粗糙度高是常见的现象，主要是由于车削过程中产生的振动和切削力导致的。

为了避免这种现象的发生，需要优化加工工艺、选择合适的刀具和刀柄，选用合适的车削速度和加工深度等。

同时，还可以采用降低切削液粘度、提高切削液流量等方法来降低表面粗糙度。

四、刀具寿命短由于细长轴件的加工过程存在较大的切削力和振动，因此容易导致刀具磨损严重和寿命短。

为了延长刀具的寿命，可以采用选择合适的刀具材料和刀具形状，选用合适的切削参数和刀具覆盖率，采用精确的刀具刃磨工艺等方法。

总之，细长轴件的加工过程中会出现很多问题，但只要合理选择机床、优化加工工艺、严格控制加工质量，就能够保证加工效率和加工质量的稳定。

在实际加工过程中，应根据不同的加工要求和加工对象采用合适的加工工艺和切削参数，以提高加工效率和加工质量。

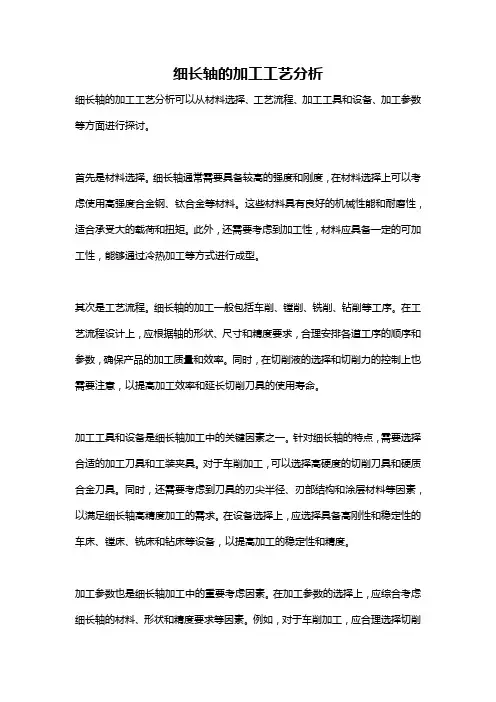

细长轴的加工工艺分析细长轴的加工工艺分析可以从材料选择、工艺流程、加工工具和设备、加工参数等方面进行探讨。

首先是材料选择。

细长轴通常需要具备较高的强度和刚度，在材料选择上可以考虑使用高强度合金钢、钛合金等材料。

这些材料具有良好的机械性能和耐磨性，适合承受大的载荷和扭矩。

此外，还需要考虑到加工性，材料应具备一定的可加工性，能够通过冷热加工等方式进行成型。

其次是工艺流程。

细长轴的加工一般包括车削、镗削、铣削、钻削等工序。

在工艺流程设计上，应根据轴的形状、尺寸和精度要求，合理安排各道工序的顺序和参数，确保产品的加工质量和效率。

同时，在切削液的选择和切削力的控制上也需要注意，以提高加工效率和延长切削刀具的使用寿命。

加工工具和设备是细长轴加工中的关键因素之一。

针对细长轴的特点，需要选择合适的加工刀具和工装夹具。

对于车削加工，可以选择高硬度的切削刀具和硬质合金刀具。

同时，还需要考虑到刀具的刃尖半径、刃部结构和涂层材料等因素，以满足细长轴高精度加工的需求。

在设备选择上，应选择具备高刚性和稳定性的车床、镗床、铣床和钻床等设备，以提高加工的稳定性和精度。

加工参数也是细长轴加工中的重要考虑因素。

在加工参数的选择上，应综合考虑细长轴的材料、形状和精度要求等因素。

例如，对于车削加工，应合理选择切削速度、切削深度和进给量等参数，以控制切削温度和削屑形态，减少表面粗糙度和变形。

此外，还需要根据实际情况进行试切试加工，不断优化加工参数，提高加工的效率和质量。

细长轴加工的质量控制也是非常重要的。

在加工过程中，应加强对加工工艺的监控，采取措施确保产品的加工精度和尺寸稳定性。

同时，要做好轴的表面处理，以提高其耐磨性和抗腐蚀能力。

在检验环节，可以使用形状测量仪、表面粗糙度仪、硬度计等设备进行检测，确保产品满足设计要求。

总结来说，细长轴的加工工艺分析需要综合考虑材料选择、工艺流程、加工工具和设备、加工参数等方面。

通过合理安排工艺流程和选择合适的加工工具和设备，以及优化加工参数和加强质量控制，可以提高细长轴的加工效率和质量，满足用户的需求。

细长轴磨削技巧细长轴磨削技巧包括以下几点：1. 改进工件的装夹方法：粗加工时，由于切削余量大，工件受的切削力也大，一般采用卡顶法，尾座顶尖采用弹性顶尖，可以使工件在轴向自由伸长。

精车时，采用双顶尖法（此时尾座应采用弹性顶尖）有利于提高精度。

2. 采用跟刀架：跟刀架是车削细长轴极其重要的附件。

采用跟刀架能抵消加工时径向切削分力的影响，从而减少切削振动和工件变形，但必须注意仔细调整，使跟刀架的中心与机床顶尖中心保持一致。

3. 采用反向进给：车削细长轴时，常使车刀向尾座方向作进给运动（此时应安装卡拉工具），这样刀具施加于工件上的进给力方向朝向尾座，因而有使工件产生轴向伸长的趋势，而卡拉工具大大减少了由于工件伸长造成的弯曲变形。

4. 采用车削细长轴的车刀：车削细长轴的车刀一般前角和主偏角较大，以使切削轻快，减小径向振动和弯曲变形。

粗加工用车刀在前刀面上开有断屑槽，使断屑容易。

精车用刀常有一定的负刃倾角，使切削流向待加工面。

5. 使用中心架支承细长轴：中心架直接支承在工件中间，当工件可以分段车削时，在毛坯中部车处一段支承中心架的沟槽，其表面粗糙度值小，同轴度公差小，保持与车床旋转中心同轴。

6. 使用跟刀架支承细长轴：两爪跟刀架，跟刀架跟随车刀移动，车刀给工件的切削抗力，使工件贴在跟刀架的两个支承爪上，减少变形。

7. 优化磨削参数：针对不同的材料和工件尺寸选择合适的磨削参数，如砂轮粒度、转速、磨削深度等。

8. 控制冷却液的使用：使用适量的冷却液可以减少热量产生和工件变形。

9. 遵循加工步骤：按照合理的加工步骤进行磨削，避免因重复定位或装夹导致误差。

10. 提高操作技能：操作员应具备熟练的操作技能和高度的责任心，避免因操作失误导致工件损伤或质量不合格。

以上是细长轴磨削的一些技巧和注意事项，供您参考。

如需了解更多信息，建议咨询专业技术人员或查阅专业书籍。

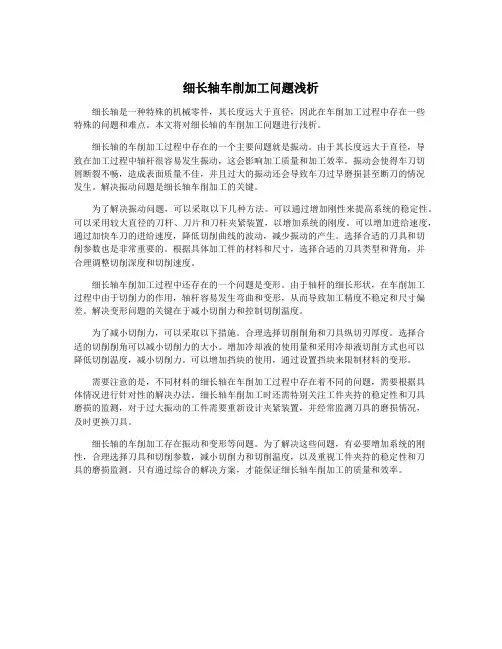

细长轴车削加工问题浅析细长轴是一种特殊的机械零件，其长度远大于直径，因此在车削加工过程中存在一些特殊的问题和难点。

本文将对细长轴的车削加工问题进行浅析。

细长轴的车削加工过程中存在的一个主要问题就是振动。

由于其长度远大于直径，导致在加工过程中轴杆很容易发生振动，这会影响加工质量和加工效率。

振动会使得车刀切屑断裂不畅，造成表面质量不佳，并且过大的振动还会导致车刀过早磨损甚至断刀的情况发生。

解决振动问题是细长轴车削加工的关键。

为了解决振动问题，可以采取以下几种方法。

可以通过增加刚性来提高系统的稳定性。

可以采用较大直径的刀杆、刀片和刀杆夹紧装置，以增加系统的刚度。

可以增加进给速度，通过加快车刀的进给速度，降低切削曲线的波动，减少振动的产生。

选择合适的刀具和切削参数也是非常重要的。

根据具体加工件的材料和尺寸，选择合适的刀具类型和背角，并合理调整切削深度和切削速度。

细长轴车削加工过程中还存在的一个问题是变形。

由于轴杆的细长形状，在车削加工过程中由于切削力的作用，轴杆容易发生弯曲和变形，从而导致加工精度不稳定和尺寸偏差。

解决变形问题的关键在于减小切削力和控制切削温度。

为了减小切削力，可以采取以下措施。

合理选择切削削角和刀具纵切刃厚度。

选择合适的切削削角可以减小切削力的大小。

增加冷却液的使用量和采用冷却液切削方式也可以降低切削温度，减小切削力。

可以增加挡块的使用，通过设置挡块来限制材料的变形。

需要注意的是，不同材料的细长轴在车削加工过程中存在着不同的问题，需要根据具体情况进行针对性的解决办法。

细长轴车削加工时还需特别关注工件夹持的稳定性和刀具磨损的监测，对于过大振动的工件需要重新设计夹紧装置，并经常监测刀具的磨损情况，及时更换刀具。

细长轴的车削加工存在振动和变形等问题。

为了解决这些问题，有必要增加系统的刚性，合理选择刀具和切削参数，减小切削力和切削温度，以及重视工件夹持的稳定性和刀具的磨损监测。

只有通过综合的解决方案，才能保证细长轴车削加工的质量和效率。

细长轴的加工工艺分析
细长轴的加工工艺分析主要涉及以下几个方面：
1. 材料选择：细长轴通常需具备高强度和良好的耐磨性能，常见的材料有不锈钢、碳钢、合金钢等。

根据具体的工件要求选择适合的材料。

2. 切削加工：细长轴通常需要进行切削加工，包括车削、镗削、铣削等。

在切削加工过程中，需要注意选择合适的刀具、切削速度和进给量，以及加工顺序，以确保工件的精度和表面质量。

3. 热处理：细长轴常需要进行热处理，以改变其组织结构和性能。

常见的热处理方法包括淬火、回火、正火等，根据具体的材料和要求选择适当的热处理方法。

4. 精密加工：细长轴可能需要进行精密加工，如磨削、抛光等。

在精密加工过程中，需要使用合适的磨削工具和抛光材料，控制加工参数，以获得高精度的工件表面。

5. 检测和质量控制：细长轴的加工过程中需要进行检测和质量控制，以确保工件的质量。

常见的检测方法包括尺寸测量、外观检查、硬度测试等，根据具体的要求选择适当的检测方法。

6. 表面处理：细长轴可能需要进行表面处理，如镀铬、喷涂等，以提高其耐腐
蚀性和装饰性。

在表面处理过程中，需要选择合适的表面处理方法和材料，控制加工参数，确保工件的表面质量。

总之，细长轴的加工工艺分析需要考虑材料选择、切削加工、热处理、精密加工、检测和质量控制，以及表面处理等方面的因素，以确保工件的加工质量和性能。

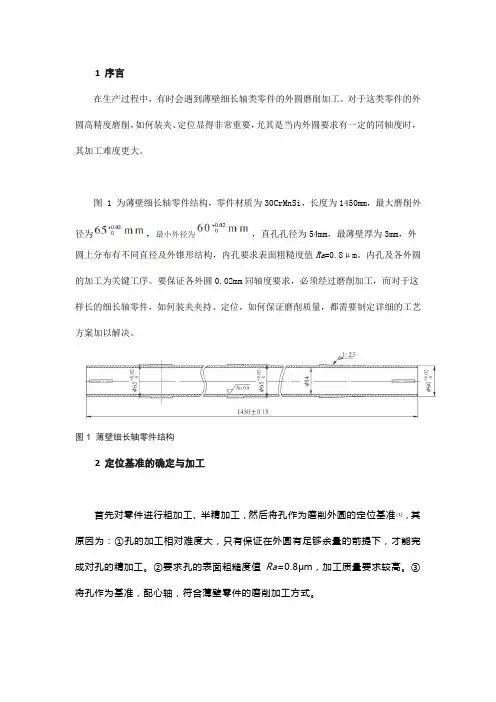

1 序言在生产过程中，有时会遇到薄壁细长轴类零件的外圆磨削加工。

对于这类零件的外圆高精度磨削，如何装夹、定位显得非常重要，尤其是当内外圆要求有一定的同轴度时，其加工难度更大。

图 1 为薄壁细长轴零件结构，零件材质为30CrMnSi，长度为1450mm，最大磨削外径为，最小外径为，直孔孔径为54mm，最薄壁厚为3mm，外圆上分布有不同直径及外锥形结构，内孔要求表面粗糙度值Ra=0.8μm。

内孔及各外圆的加工为关键工序。

要保证各外圆0.02mm同轴度要求，必须经过磨削加工，而对于这样长的细长轴零件，如何装夹夹持、定位，如何保证磨削质量，都需要制定详细的工艺方案加以解决。

图1 薄壁细长轴零件结构2 定位基准的确定与加工首先对零件进行粗加工、半精加工，然后将孔作为磨削外圆的定位基准[1]，其原因为：①孔的加工相对难度大，只有保证在外圆有足够余量的前提下，才能完成对孔的精加工。

②要求孔的表面粗糙度值Ra=0.8μm，加工质量要求较高。

③将孔作为基准，配心轴，符合薄壁零件的磨削加工方式。

定位基准确定好后，要对孔进行精加工。

采用深孔钻、镗，最后留合适余量进行珩磨加工，保证孔径的尺寸精度、直线度及表面粗糙度要求，从而确保零件的定位基准高精度。

3 创新性“低熔点合金油膜柔性心轴”法内孔作为定位基准，必须配以心轴。

若使用两端截短式心轴，零件中部是空虚的，则加工时会出现严重的振颤。

使用内孔全长式心轴是最理想的，但是因内孔直径只有54mm，长度却达1450mm，若有一点点杂质，则内孔和心轴就会拉伤，造成内孔和心轴阻滞在一起，心轴无法取出，而使整个薄壁轴面临报废的后果，所以采用何种方式配心轴至关重要。

经过多次试验，采用“低熔点合金油膜柔性心轴”法，破解了这一加工难题。

具体操作方法如下。

1）用已加工完成的薄壁轴内孔来配磨心轴。

首先要将心轴两端进行淬硬处理，使其硬度达58～62HRC，使心轴两端顶孔有更好的硬度及耐磨性。

然后采用外圆磨床精磨心轴外圆[2]，并与薄壁轴内孔配作，磨至心轴外圆直径比薄壁轴内孔直径小0.02～0.03mm，这时心轴在薄壁轴内孔中将出入自如。

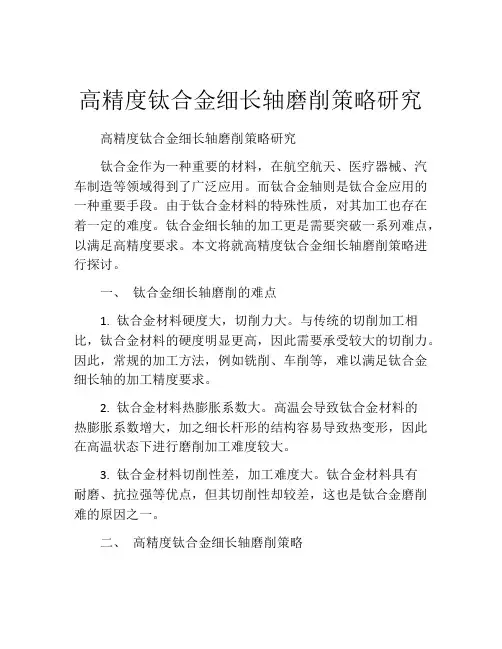

高精度钛合金细长轴磨削策略研究高精度钛合金细长轴磨削策略研究钛合金作为一种重要的材料，在航空航天、医疗器械、汽车制造等领域得到了广泛应用。

而钛合金轴则是钛合金应用的一种重要手段。

由于钛合金材料的特殊性质，对其加工也存在着一定的难度。

钛合金细长轴的加工更是需要突破一系列难点，以满足高精度要求。

本文将就高精度钛合金细长轴磨削策略进行探讨。

一、钛合金细长轴磨削的难点1. 钛合金材料硬度大，切削力大。

与传统的切削加工相比，钛合金材料的硬度明显更高，因此需要承受较大的切削力。

因此，常规的加工方法，例如铣削、车削等，难以满足钛合金细长轴的加工精度要求。

2. 钛合金材料热膨胀系数大。

高温会导致钛合金材料的热膨胀系数增大，加之细长杆形的结构容易导致热变形，因此在高温状态下进行磨削加工难度较大。

3. 钛合金材料切削性差，加工难度大。

钛合金材料具有耐磨、抗拉强等优点，但其切削性却较差，这也是钛合金磨削难的原因之一。

二、高精度钛合金细长轴磨削策略钛合金细长轴磨削的难点在于材料硬度大、热变形易发生、切削性差等因素。

因此，高精度钛合金细长轴需要采取更为科学合理的磨削策略。

1. 采用低速磨削加工。

钛合金材料硬度大，较难加工，如果采用高速旋转的刀具进行磨削，很容易导致材料热变形等不良后果。

因此，在钛合金细长轴的加工过程中，应采用低速磨削加工，以避免热变形。

2. 采用干式磨削加工或切削液磨削。

传统的钛合金材料磨削加工通常是采用切削液磨削，这种方式存在一定的助剂污染等问题。

不过近年来，干式磨削加工技术已经相应成熟，可以在保证磨削效果的同时，减少环境污染。

3. 采用降温策略。

钛合金材料的热膨胀系数大，热变形现象常常发生。

因此，在磨削加工的过程中，需要采取降温策略，以确保材料不发生热变形。

如可以采用高频磨削加工技术、冷却液注入等方式实现降温目的。

4. 选择合适磨削刀具。

磨削刀具是磨削加工中不可或缺的一部分。

在高精度钛合金细长轴磨削中，需要选择合适的磨削刀具，以保证加工质量。

20CrMnTi渗碳淬火细长轴磨削工艺分析一、20CrMnTi渗碳淬火细长轴的产品介绍二、磨削工艺参数研究三、磨削过程中机械特性分析四、表面质量评估五、可行性探讨六、结论与建议第一章介绍了20CrMnTi渗碳淬火细长轴的产品介绍。

20CrMnTi渗碳淬火细长轴是一种用于制造轴承的工艺性能最优的材料，具有优异的抗腐蚀能力和与众不同的疲劳强度。

它具有良好的抗冲击性、韧性、刚性和塑性，还具有良好的耐腐蚀性和电气性能，可以满足众多不同种类的轴承、驱动轴承和传动部件的要求。

20CrMnTi 渗碳淬火细长轴还具有良好的抗舞动性、耐变形性和耐温性，可以满足高性能及更高耐久性的特殊要求。

其优良的热处理表面硬度，使其具有良好的抗磨损性，具有极佳的机械性能和机械组织结构，更能满足温度环境和应力代谢的要求。

第二章讨论了磨削工艺参数研究。

在制造20CrMnTi渗碳淬火细长轴的过程中，需要对磨削工艺参数进行慎重考虑。

主要参数包括磨削速度、切削深度和切削宽度。

根据材料的性质，可以选择不同类型的刀具，有的是用于深层切削的大夹头刀具，有的是用于中浅层切削的铳刀，也可以使用超音轮刀。

此外，还要考虑除削量、润滑剂类型和用量、修整方式、温度控制等。

为了保证最佳磨削过程，有必要严格按照设计规范确定好磨削工艺参数，并加以调整，以达到最佳质量水平。

第三章将着重介绍磨削过程中机械特性分析。

在20CrMnTi渗碳淬火轴的磨削过程中，它的主要机械特性分析要素包括热效应、机械效应、力学效应和非传导效应。

热效应的分析包括温度的变化情况、热扩散和热传递的影响等；机械效应的分析包括材料的应力、应变和回弹等；力学效应的分析包括应力分布、切口变形、应力集中和裂纹发展等；非传导效应的分析则是检测工件表面的微粗糙度、拉伸测试和可视化定量分析等。

此外，还要考虑机械加工中发生的振动、噪声和表面粗糙度等方面的机械特性。

第四章讨论了20CrMnTi渗碳淬火细长轴的表面质量评估。

车削细长轴的工艺分析本文分析了细长轴车削加工工艺特点，针对影响零件加工精度的关键因素，从工装夹具、刀具结构设计以及工艺参数的确定等方面进行了探讨，提出了可行的工艺方案。

标签：细长轴；车削；变形细长轴类零件本身的刚性较差，在切削力、重力作用下容易发生变形，给切削加工带来困难，不易获得良好的表面质量及几何精度，造成废品。

本文结合生产实践，着重从车削装置、刀具结构等方面对细长轴进行加工工艺分析。

1 细长轴车削工艺分析加工细长轴时，因工件径长比可达1：100至1：150左右（如φ10×1300），造成机床—工件—刀具工艺系统刚性不良，在切削力作用下，刀具相对于工件的位置发生变化，即工件产生“让刀”现象，从而产生形状误差，同时因系统振动，产生切削波纹，影响工件表面质量。

工艺系统的刚度不仅与工件尺寸、结构有关，还与工件在车床上的装夹及支承情况有关。

（1）当工件一端在卡盘上夹紧，其受力情况可视为悬臂梁，车削后易产生倒锥形误差。

（2）当工件一端用卡盘上夹紧，另一端用尾座顶尖定为支撑，可大幅度提高工件刚度，但因中间刚度低于两端，车削后易出现腰鼓形误差。

（3）若工件一端装夹，一端顶，且在中间用中心架或采用跟刀架支承，可有效提高细长轴的刚度。

通过以上分析，若提高细长轴的加工精度，减小切削力对加工误差的影响，必须选择合理的装夹方式，改进细长轴加工工艺措施。

2 细长轴车削工艺措施2.1 工件装夹方式合理的装夹方式可以减少工件的装夹变形，保证工件的加工质量。

（1）在卡盘夹紧工件的卡爪面垫入φ4×20毫米钢丝，使工件与卡爪之间为线接触。

以减少过定位对工件变形的影响。

（2）在尾座装弹性活络顶尖，当工件发生弯曲变形或受热膨胀时，顶尖能做一定的轴向移动。

2.2 跟刀架结构（1）跟刀架必须有足够的刚性，三只支承块采用球墨铸铁材料制作（QT600-2），以便有良好的自润滑性和减摩性，不易损伤工件加工表面。

三支承块与工件研磨后保持紧密配合，切削运转时呈动配合，使工件保持在旋转轴线上。

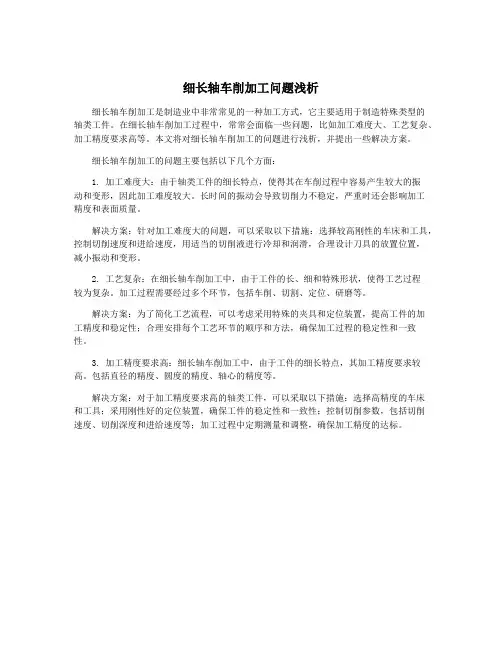

细长轴车削加工问题浅析
细长轴车削加工是制造业中非常常见的一种加工方式，它主要适用于制造特殊类型的
轴类工件。

在细长轴车削加工过程中，常常会面临一些问题，比如加工难度大、工艺复杂、加工精度要求高等。

本文将对细长轴车削加工的问题进行浅析，并提出一些解决方案。

细长轴车削加工的问题主要包括以下几个方面：
1. 加工难度大：由于轴类工件的细长特点，使得其在车削过程中容易产生较大的振
动和变形，因此加工难度较大。

长时间的振动会导致切削力不稳定，严重时还会影响加工
精度和表面质量。

解决方案：针对加工难度大的问题，可以采取以下措施：选择较高刚性的车床和工具，控制切削速度和进给速度，用适当的切削液进行冷却和润滑，合理设计刀具的放置位置，
减小振动和变形。

2. 工艺复杂：在细长轴车削加工中，由于工件的长、细和特殊形状，使得工艺过程
较为复杂。

加工过程需要经过多个环节，包括车削、切割、定位、研磨等。

解决方案：为了简化工艺流程，可以考虑采用特殊的夹具和定位装置，提高工件的加
工精度和稳定性；合理安排每个工艺环节的顺序和方法，确保加工过程的稳定性和一致
性。

3. 加工精度要求高：细长轴车削加工中，由于工件的细长特点，其加工精度要求较高。

包括直径的精度、圆度的精度、轴心的精度等。

解决方案：对于加工精度要求高的轴类工件，可以采取以下措施：选择高精度的车床
和工具；采用刚性好的定位装置，确保工件的稳定性和一致性；控制切削参数，包括切削
速度、切削深度和进给速度等；加工过程中定期测量和调整，确保加工精度的达标。

备C^S IEngineering 工程细长轴加工关键技术问题分析徐大山(铜陵市中等职业技术教育中心（安徽铜陵技师学院），安徽铜陵244000)摘要：通过分析影响细长轴加工精度的主要因素，提出了影响细长轴加工精度的关键技术，并提出了解决问题的方法,保证了细长轴的加工质量。

关键词：细长轴；变形；刚度；切削力；加工精度中图分类号：T H161 文献标识码：A文章编号：1671-0711 (2017) 02 (上）-0083-02细长轴是轴的长度与直径大于20 (L/D > 20 )的比率的轴。

由于细长轴径比比较大，刚性很差，在加工过程中容易产生变形和振动，在切削力和切削热的作用下以及长时间的连续切削，刀具磨损严重，不容易得到一个良好的加工精度和表面质量的细长轴。

针对上述问题，加工细长轴时候应采取两项措施：一是提高工件的刚度；二是减少或防止变形。

本文针对细长轴弯曲变形的主要原因提出在加工过程中的关键技术。

1细长轴在加工过程常出现的问题分析1.1变形是由热切削引起的由于加工过程中，切削热导致工件长时间保持热度，在细长轴车削过程中，卡盘和基座固定，在整个过程中两者之间的距离是一样的，细长轴由于受热而导致变形，但是受到轴向间的限制，从而造成弯曲和变形（图1)。

___________________F f_________________\F>图1—夹一顶装夹力学模型1.2变形是由切削力引起的细长轴切削过程中收到的切削力可以分解为三个力：进给力、主切削力和反力、背向力。

这种不一样的力对细长轴的变形引起的不同的影响。

尤其是进给力，一般在转动过程中，形成了在进给方向上力，虽然对工件变形影响的并不大，但因为细长轴的刚性很差，在其他方面进给力的影响效果也是很明显的：（1)当细长轴的一头卡在卡盘中间然后对另一头施加进给力，就像一个细长杆受到偏压、易变形、故而细长轴在加工过程中容易弯曲变形。

(2 )在高速离心力的作用下旋转振动容易加剧弯曲和变形。

高精度细长轴的特殊磨削方法细长轴通常指长度与直径之比大于12的工件。

其加工难度较大，主要是其加工刚性很差，磨削时，因磨削力和工件自重的作用，易在横向产生弯曲变形，磨出的工件呈现腰鼓形；磨削时易振动出现纵向振痕；此外，中心孔稍有偏差，工件就会产生椭圆形，两顶尖连线与纵向行程稍不平行就会产生锥形等。

传统的方法是使用中心架，但调整很不方便，现行的仿形法和成形法对单件、小批生产又不经济。

本文介绍凹形砂轮磨削法和赶刀磨削及多刃磨削法以解决上述的问题。

1 凹形砂轮磨削法图1所示为一精密细长轴，磨削时将砂轮修整成凹形并用特殊的小弹性顶尖，见图2，这样，可减少砂轮与工件的接触面积，又因砂轮整体宽度不变，可减少细长轴在旋转中产生的自激振动。

图1 工件图2 特殊顶尖∙ 砂轮的选择 见表1 ∙ 切削用量的选择 见表2 2 赶刀磨削和多刃磨削法将砂轮修成阶梯状，因精度较高，一般分2～3级；又因要求表面粗糙度值较低，阶梯深度一般取最小深度为0.01～0.02mm ，且最后一个阶梯应宽一些，见图3。

总之，因多刃磨削，可增大磨削量，提高生产率，又因相对减少了砂轮宽度，从而减少了磨削压力，保证了工件质量。

砂轮的选择与切削用量的选择同表1、3。

3 注意事项为了更好地利用上述两种方法，磨削精度要求较高的细长轴还需注意下述事项：1. 不宜使用单爪拨盘 因为单爪拨盘在传动中传动力与切削力方向有时相同，有时相反，易造成工件圆柱度超差，故可采用双爪拨盘平衡传动力，以消除该项误差。

2. 横向进给量 工作台每往复一次的横向进给应小于或接近于砂轮最小阶梯宽，必须指出，磨削用量与零件材料和砂轮材料有关，在确定磨削用量时要加以考虑。

3. 转速 转速应选择低一些，这是为了减少细长轴旋转而产生的振动。

此外，工作台纵向速度较大，可将一部分切削力转化为轴向力，从而减小径向力。

4. 消除工件残余应力 精磨前要经过校直和消除应力处理，减少工件弯曲应力。

5. 工件磨好后要吊直 为了保证细长轴的加工精度，工件一定要垂吊，否则会因为工件本身的自重而使其产生弯曲。

关键词：细长轴；工艺规划；装夹方式；插补；冷却液引言在机械加工中，一般将长度与直径之比（L/D）大于20的轴类零件称为细长轴[1]。

由于细长轴刚性差，在加工过程中由于切削力和切削热的作用，容易产生弯曲变形，改变规划的刀具和零件相对运动轨迹，加工后也常常会出现竹节、凸肚、锥形等加工缺陷[2]，使工件尺寸精度和表面粗糙度达不到设计要求，废品率高，效率低。

为解决上述问题，国内外众多学者做了多方面研究，提出了一系列解决方案。

刘旭[3]在研究细长轴加工时将尾座顶尖换成弹性回转顶尖，有效避免尾座顶尖卡死现象。

黄小东等[4]为了解决细长轴加工中振动较大，对心不准，表面质量差的问题，设计了一种双头带锥度车削专用机床，大大提高了生产效率。

马伏波等［5］建立了正向走刀和反向走刀车削细长轴误差计算数学公式，为提高加工精度提供了理论依据。

王小翠等[6]分析了装夹方式对工件挠曲变形的影响，提出了切削用量优化及加工变形误差补偿方案，实现柔性工件的高效精密数控加工。

胡月明[7]提出了采用数控随动支架控制细长轴的挠度变形，保证了背吃刀量在切削过程中的稳定性，进而保证加工精度。

韩荣第等[8]设计了专用的跟刀架，使工件的加工精度和表面粗糙度得到大幅度提高。

Shawky等[9]设计了传感器实时监测细长轴的壁厚，对车刀的切削位置进行闭环控制，来提高细长轴的加工质量。

Choudhury等[10]设计了刀具在线振动检测及减振系统，通过光纤传感器，将测量的刀具相对于工件的变化位移传递给振动控制组件，振动控制组件产生力来减小这种变化以此减少振动。

学者的研究成果在一定程度上解决了细长轴加工中的一些问题，但某公司在做“分拣工作站”项目时，需要细长轴，现有方案要么条件不具备，要么方案不可行。

因此，在加工该轴时，减小加工装夹时的长径比，加工另一端时配合软爪，在零件出现尺寸超差时灵活运用圆弧插补和直线插补相结合的插补方式进行编程。

利用现有机床设备，该工艺方案可加工出符合设计要求的细长轴。

合肥通用职业技术学院毕业设计论文题目：细长轴车削加工核心技术问题研究系别：机械工程系专业：机械制造与自动化学制：三年姓名：杜文秋学号： 2 9 1 0 0 1 4 3指引教师：张文群二零一三年四月九日摘要通过度析细长轴加工各核心技术问题对细长轴加工影响，找到改进办法，从而提高细长轴加工精度，保证合格率。

核心字：细长轴技术问题加工精度目录摘要 ............................................................................................................... 错误!未定义书签。

目录 ............................................................................................................... 错误!未定义书签。

引言 ............................................................................................................... 错误!未定义书签。

第一章细长轴加工特点 ..................................................................... 错误!未定义书签。

第二章引起细长轴产生弯曲变形因素 ............................................. 错误!未定义书签。

2.1切削力导致变形 ............................................................................. 错误!未定义书签。

2.1.1径向切削力Pz影响 .............................................................. 错误!未定义书签。

细长轴磨削加工工艺与技术分析作者：彭冬梅来源：《速读·上旬》2019年第07期在普通外圆磨床上超精磨削细长轴一直是老大难问题，特别是，当工件的长径比超过30（L/D>30）时，尤为困难。

美国中小型机械修造公司（厂）的长期实践表明，只要检修、调整好普通外圆磨床，合理地选择砂轮、磨削用量和工艺过程，就能满足细长轴的技术要求。

1磨削前的几项准备工作1.1校直细长轴校直方法有热校和冷校两种方法，热校比冷校理想。

校直后的彎曲度应控制在工件每1000mm长度，其弯曲度在0.15mm以内。

1.2中心孔中心孔是细长轴的基准、细长轴经过热处理后，中心孔将会产生变形，应对中心孔进行研磨，使其60°锥孔和圆度达到标准要求。

1.3检修机床保证检修后的外圆磨床各项精度达到出厂时指标。

1.4调整机床主要是调整头架与尾架间的中心距离。

将工件顶在两顶尖间，用手旋转工件。

感觉不松不紧为好，如果尾座顶尖是弹簧式的，可使弹簧顶尖压缩0.5～2mm，再顶住工件中心孔。

1.5检查工件两顶尖顶住工件，先用百分表对细长轴的全长作径向跳动检查，特别是对中间弯曲度最大的地方，观察其跳动量方向是否一致。

然后再用千分尺检查工件的磨削余量和各项尺寸。

细长轴的磨削余量取较小值为宜。

2砂轮及磨削用量的选择2.1砂轮的选择根据细长轴材料的不同，选择不同磨料、硬度、粒度的砂轮，这是很重要的。

磨细长轴的砂轮硬度应稍软，粒度应稍粗。

砂轮的形状中间呈凹形，因为中凹形砂轮不但可减少砂轮与工件的接触面积，而且砂轮整体宽度不变，可以减少细长轴在旋转中产生自激振动。

2.2切削用量的选择数控机床加工中的切削量，是表示机床主运动和进给运动大小的重要参数，主要包括切削深度、主轴转速和进给速度。

在加工程序的编制工作中，应把各种加工用量编入工序单内。

零件的加工方法不同，切削用量的选择也会有区别，粗加工时一般以提高生产效率为主，但也要考虑经济性和加工成本。

半精加工和精加工时，应在保证加工质量的前提下，兼顾切削效率、经济性和加工成本。

细长轴加工中常见问题分析及加工方法探讨摘要：轴是指机械中旋转运动长度大于直径的圆柱零件；细长轴指的是直径大于20倍以上的轴。

通常细长轴的加工过程较为复杂，切割较为困难，较难获得良好的几何精度。

细长轴加工方法的掌握十分重要。

本文分析了细长轴在加工中是最常见的问题，指出了加工方法的关键点，阐述了细长轴加工相关方法。

关键词：细长轴；加工方法；问题分析；探讨1 细长轴在加工中是最常见的问题细长轴车削时热扩散性差、线膨胀大，当工件两端顶紧时易产生弯曲。

车削时工件受到切削力、细长的工件由于自重下垂、高速旋转时受到离心力等都极易使其产生弯曲变形。

由于工件自重、变形、振动影响工件圆柱度和表面粗糙度。

2细长轴加工方法的关键点2.1 反向切割反向切割主要是指加工过程中车刀从卡盘方向移动到尾座方向的过程，这也是细长轴切割的重点部分，尤其应用在小直径细长轴中。

一般在长度在500mm以上，直径20mm以下必须选择反向切割；长度在1500mm并且直径在30mm左右，则采取正向切割。

了解分析正向切割的要求设备具有较高的精确度，主轴中线和尾座中心之间的偏差也要求在0.02mm之间，否则会导致光杠未达到质量标准，出现较大的维度。

2.2 两爪跟刀架的使用三爪跟刀架也可以切割处合格的细长轴，将工件夹在三爪和车刀之间，组成两对径向压力，使工件绕轴旋转，防止工件的移动，从而有效的减少工件的变形和切割振动。

一般情况下，除了三爪跟刀架能够切割出细长轴，两爪跟刀架也可以切割出细长轴。

两爪跟刀架两爪轴线之间的角大于90度，三爪跟刀架三爪之间的夹角为90度，正常情况下，两爪跟刀之间的合作点主要作用在工件的中心，刀在水平和垂直分离的作用之下，将反切割的作用力作用在工件上，使得三点合成的力作用在工件的轴心，从而达到靠力的平衡来实现工件能够绕着轴心进行旋转。

2.3 刀爪与研磨切割长轴时，刀爪的材料一般使用耐磨铸铁，车削铜件或者是铝件，一般采用压层板、尼龙。
