一、开关电源
更换监控单元的操作步骤和注意事项？
答:对一体化系统:第一步,将旁路开关推上;第二步,将监控单元后面的二次断路两芯白色插头拔下来;第三步,将监控单元后面的-48V输入插头（白色4芯）拔下来（注意：此插头较紧，拔时小心别将联线弄断）；第四步，等３―４秒种后，将监控单元后面的－48V输入插头（白色4芯）插上（注意：插上时有火花，此为正常现象）；第五步，将监控单元后面的二次断路两芯白色插头插上；第六步，将旁路开关打下来（断开）
更换故障HRVCSU必须按以下步骤：
a）去掉HRVCSU的固定螺丝，
b）HRVCSU缓缓从前面拉出，保持水平状态直到离开机架，
c）移去各条后部电缆，注意最先去掉电源输入电缆。此时SMR 模块工作于被动均流方式。电流均流功能变差，且整流器输出电压将升到其预设值，
d）更换HRVCSU，连上各条电缆。注意先接其它插头，后接电源输入。
e）把此HRVCSU缓缓推入机架并用螺丝固定，
f）检查HRVCSU工作参数设定。
一、动力源的开关电源

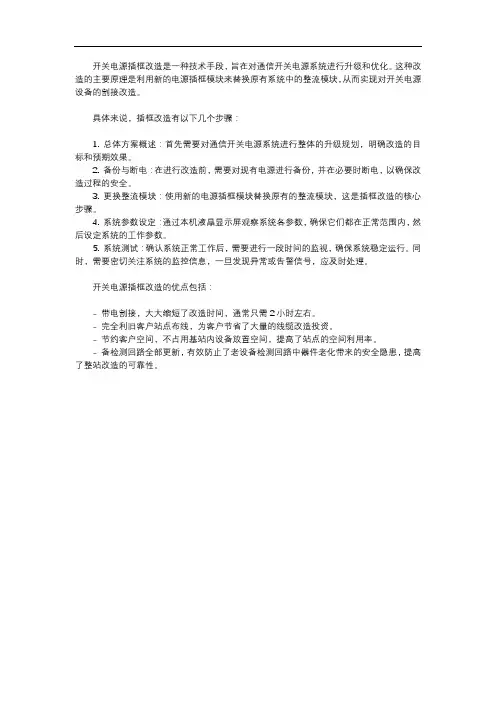

1、整流模块的更换
1)拆除整流模块
断开被更换的整流模块交流控制开关；
拉开整流模块的拉手，模块固定销收起，将模块拔出。
3）安装整流模块
整流模块的安装，分两次推入电源机柜;
首先，将整流模块放入机柜，不要拉开模块拉手，缓慢将模块推入机柜，模块固定销卡到限位槽后停止；
等到3秒钟后，来开模块拉手，固定销收起，再次将整流模块完全推入机柜，
放开模块拉手，固定销落下，模块被固定；
4）闭合整流模块的交流控制开关，模块启动。
2、系统控制器的更换
1）拆除系统控制器
按开控制器固定锁，旋转90度，将控制器拉出机柜；
拔掉RS485通讯线，关闭控制器电源开关，拔掉电源线；
拆除控制器两侧的滑轨固定控制器的梯形钉，控制器即可移出电源机柜。
2）安装系统控制器
首先，将控制器安装在滑轨上，接通控制器电源线，打开控制器电源开关，控制器启动开始工作；
设置控制器参数，完成后，将设置数据保存，接RS485通讯线至RS485-1接口，电源系统由控制器进行控制控制器更换完成。
交流检测CPU板的更换
3）打开交流检测CPU板的护盖；
4）关闭交流检测CPU板的电源开关；
5）拔掉交流检测CPU板的所有连线；
6）拆下交流检测CPU板；
7）装上要更换的交流检测CPU板；
8）接通除RS485通信线外的所有连线；
9）打开交流检测CPU板的电源开关；
10）接通RS485通信线。
3、直流检测板的更换
1）打开直流检测板的护盖；
2）关闭直流检测板的电源开关；
3）拔掉直流检测板的所有连线；
4）拆下直流检测板；
5）装上要更换的直流检测板；
6）接通除RS485通信线外的所有连线；
7）打开直流检测板的电源开关；
8）接通RS485通信线。
1、整流模块的更换步骤:
(1)将交流配电单元上的输入开关断开
(2)模块有一手柄，该手柄可直接向前拔将整流模块从机架上拔出，当手柄抬起时，插销将松动
(3)保持模块平稳，慢慢将其从机架上拖出
(4)一手抓住新整流模块的手柄，一手托住其下部，轻轻将其滑进机架，并推进机架，直到其与机架平齐，将手柄下移，此时它与前面板平行
(5)合上交流配电单元上的交流输入开关，整流模块将自动启动
2、监控模块的更换步骤:
当监控模块出现故障时，我们应该更换监控模块
在更换监控模块时请按以下步骤进行：
1、将低压断路开关打到关闭的位子
2、拔出用户接口板上的X50端子、拔出与监控模块相连接的电缆并拆除将监控模块固定在机架上的螺钉
3、保持监控模块处于水平位置，轻轻将其向外拉，直到后端脱离机架，将新的监控模块装入机架相应位置
4、用螺钉将新的监控模块固定在机架上，接上所有的电缆，最后插上X50端子，重新设置参数
5、将低压断路开关打到开启的位子。
开关电源常见四大故障及检修方法 开关电源是各种电子设备必不可缺的组成部分，其性能优劣直接关系到电子设备的技术指标及能否安全可靠地工作。由于深圳开关电源内部关键元器件工作在高频开关状态，功耗小，转化率高，且体积和重量只有线性电源的20%—30%，故目前它已成为稳压电源的主流产品。电子设备电气故障的检修，本着从易到难的原则，基本上都是先从电源入手，在确定其电源正常后，再进行其他部位的检修，且电源故障占电子设备电气故障的大多数。故了解开头电源基本工作原理，熟悉其维修技巧和常见故障，有利于缩短电子设备故障维修时间，提高个人设备维护技能。 1. 无输出，保险管正常这种现象说明开关电源未工作或进入了保护状态。首先要测量电源控制芯片的启动脚是否有启动电压，若无启动电压或者启动电压太低，则要检查启动电阻和启动脚外接的元件是否漏电，此时如电源控制芯片正常，则经上述检查可以迅速查到故障。若有启动电压，则测量控制芯片的输出端在开机瞬间是否有高、低电平的跳变，若无跳变，说明控制芯片坏、外围振荡电路元件或保护电路有问题，可先代换控制芯片，再检查外围元件;若有跳变，一般为开关管不良或损坏。 2. 保险烧或炸主要检查300V上的大滤波电容、整流桥各二极管及开关管等部位，抗干扰电路出问题也会导致保险
烧、发黑。需要注意的是：因开关管击穿导致保险烧一般会把电流检测电阻和电源控制芯片烧坏。负温度系数热敏电阻也很容易和保险一起被烧坏。 3. 有输出电压，但输出电压过高这种故障一般来自于稳压取样和稳压控制电路。在直流输出、取样电阻、误差取样放大器如TL431、光耦、电源控制芯片等电路共同构成一个闭合的控制环路，任何一处出问题就会导致输出电压升高。 4. 输出电压过低除稳压控制电路会引起输出电压低，还有下面一些原因也会引起输出电压低： a. 开关电源负载有短路故障（特别是DC/DC变换器短路或性能不良等），此时，应该断开开关电源电路的所有负载，以区分是开关电源电路还是负载电路有故障。若断开负载电路电压输出正常，说明是负载过重;或仍不正常说明开关电源电路有故障。 b. 输出电压端整流二极管、滤波电容失效等，可以通过代换法进行判断。 c. 开关管的性能下降，必然导致开关管不能正常导通，使电源的内阻增加，带负载能力下降。 12v开关电源维修分析 一.开关电源不启振，出现这种情况，我们首先要查看开关频率是否正确、保护电路是否封锁、电压反馈电路、电流反馈电路又没问题以及开关管是否击穿等。
开关电源的分类及运用 1．开关电源的分类 开关电源可分为AC/DC和DC/DC两大类，DC/DC变换器现已实现模块化，且设计技术及生产工艺在国内外均已成熟和标准化，并已得到用户的认可，但AC/DC的模块化，因其自身的特性使得在模块化的进程中，遇到较为复杂的技术和工艺制造问题。以下分别对两类开关电源的结构和特性作以阐述。 1.1DC/DC变换 DC/DC变换是将固定的直流电压变换成可变的直流电压，也称为直流斩波。斩波器的工作方式有两种，一是脉宽调制方式Ts不变，改变ton （通用），二是频率调制方式，ton不变，改变Ts（易产生干扰）。其具体的电路由以下几类： （1）Buck电路降压斩波器，其输出平均电压Uo小于输入电压Ui，极性相同。 （2）Boost电路升压斩波器，其输出平均电压Uo大于输入电压Ui，极性相同。 （3）Buck-Boost电路降压或升压斩波器，其输出平均电压Uo大于或小于输入电压Ui，极性相反，电感传输。 （4）Cuk电路降压或升压斩波器，其输出平均电压Uo大于或小于输入电压UI,极性相反，电容传输。 当今软开关技术使得DC/DC发生了质的飞跃，美国VICOR公司设计制
造的多种ECI软开关DC/DC变换器，其最大输出功率有300W、600W、800W等，相应的功率密度为（6、2、10、17）W/cm3，效率为（80-90）%。日本NemicLambda公司最新推出的一种采用软开关技术的高频开关电源模块RM系列，其开关频率为（200~300）kHz，功率密度已达到27W/cm3，采用同步整流器（MOS-FET代替肖特基二极管），是整个电路效率提高到90%。 1.2AC/DC变换 AC/DC变换是将交流变换为直流，其功率流向可以是双向的，功率流由电源流向负载的称为整流，功率流由负载返回电源的称为有源逆变。AC/DC变换器输入为50/60Hz的交流电，因必须经整流、滤波，因此体积相对较大的滤波电容器是必不可少的，同时因遇到安全标准（如UL、CCEE等）及EMC指令的限制（如IEC、FCC、CSA），交流输入侧必须加EMC滤波及使用符合安全标准的元件，这样就限制AC/DC电源体积的小型化，另外，由于内部的高频、高压、大电流开关动作，使得解决EMC电磁兼容问题难度加大，也就对内部高密度安装电路设计提出了很高的要求，由于同样的原因，高电压、大电流开关使得电源工作消耗增大，限制了AC/DC变换器模块化的进程，因此必须采用电源系统优化设计方法才能使其工作效率达到一定的满意程度。 AC/DC变换按电路的接线方式可分为，半波电路、全波电路。按电源相数可分为，单项、三相、多相。按电路工作象限又可分为一象限、二象限、三象限、四象限。
开关电源（整流模块）电路构成 随着全控型电力电子器件的发展与使用，仅工作于器件饱和与截止状态的直流稳压电源应运而生。这种用于电能转换和控制的电力电子器件，以20千赫兹以上的频率在饱和与截止状态间切换，工作于开关状态，因此将这种工作于器件开关状态的电源，称之为高频开关电源。 开关电源结构上由强电主电路与弱电电路构成，强电主电路由电力电子器件为核心的各种电能转换电路构成，完成电能形态转换；弱电电路负责主电路中电力电子器件的驱动与负反馈控制。主电路包括整流电路（AC/DC）、直流变换电路（DC/DC）、功率因数矫正电路、滤波电路等，弱电电路包括PWM波生成电路、控制电路、保护电路和均流电路等，两部分协同工作，实现交流市电转换为所需稳压直流电的目的。各模块构框图如图1所示。 图1 开关电源（整流模块）内部框图 交流电首先进入滤波与入口保护功能电路模块，输入EMI滤波用于滤除来自电网的电磁干扰，以及抑制整流器对电网的电磁干扰，使整流器具有良好的电磁兼容性；软启动电路用于降低整流器开机时的冲击电流，避免整流器开机时对电网造成冲击。当交流输入电压超过整流器的输入电压上、下限值时，输入过、欠压保护电路关闭交流输入，整流器停止工作；当交流输入恢复正常时，自动开启交流输入，使整流器恢复输出。浪涌防护用于抑制由于雷击等造成的浪涌电流。 PFC功率因数校正电路用于减少整流器输入电流中的谐波成分，使整流器的功率因数接近1。PFC校正电路同时对输入电压进行预整流，输出约为400V的直流电压给后级DC-DC 变换电路。PFC输出的约为400V的直流电经DC/DC变换后，按设定值输出稳定的直流电。输出EMI滤波使整流器输出端的杂音电压满足要求，同时抑制输出端的电磁干扰，使整流器具有良好的电磁兼容性。辅助电源电路则为整流器内部各部件提供相应的直流工作电压。 控制及通讯模块的电路属于弱电电路，当整流器与监控单元通信正常时，按照监控单元
开关电源维修步骤及常见故障分析- 电源 1、修理开关电源时，首先用万用表检测各功率部件是否击穿短路，如电源整流桥堆，开关管，高频大功率整流管;抑制浪涌电流的大功率电阻是否烧断。再检测各输出电压端口电阻是否异常，上述部件如有损坏则需更换。 2、第一步完成后，接通电源后还不能正常工作，接着要检测功率因数模块(PFC)和脉宽调制组件(PWM)，查阅相关资料，熟悉PFC和PWM模块每个脚的功能及其模块正常工作的必备条件。 3、然后，对于具有PFC电路的电源则需测量滤波电容两端电压是否为380VDC左右，如有380VDC左右电压，说明PFC模块工作正常，接着检测PWM组件的工作状态，测量其电源输入端VC ，参考电压输出端VR ，启动控制Vstart/Vcontrol端电压是否正常，利用220VAC/220VAC隔离变压器给开关电源供电，用示波器观测PWM模块CT端对地的波形是否为线性良好的锯齿波或三角形，如TL494 CT端为锯齿波，FA5310其CT端为三角波。输出端V0的波形是否为有序的窄脉冲信号。 4、在开关电源维修实践中，有许多开关电源采用UC38××系列8脚PWM组件，大多数电源不能工作都是因为电源启动电阻损坏，或芯片性能下降。当R断路后无VC，PWM 组件无法工作，需更换与原来功率阻值相同的电阻。当PWM组件启动电流增加后，可减小R值到PWM组件能正常工作为止。在修一台GE DR电源时，PWM模块为UC3843，检测未发现其他异常，在R(220K)上并接一个220K的电阻后，PWM组件工作，输出电压均正常。有时候由于外围电路故障，致使VR端5V电压为0V，PWM组件也不工作，在修柯达8900相机电源时，遇到此情况，把与VR端相连的外电路断开，VR从0V变为5V，PWM 组件正常工作，输出电压均正常。 5、当滤波电容上无380VDC左右电压时，说明PFC电路没有正常工作，PFC模块关键检测脚为电源输入脚VC，启动脚Vstart/control，CT和RT脚及V0脚。修理一台富士3000相机时，测试一板上滤波电容上无380VDC电压。VC，Vstart/control,CT和RT波形以及V0波形均正常，测量场效应功率开关管G极无V0 波形，由于FA5331(PFC)为贴片元件，机器用久后出现V0端与板之间虚焊，V0信号没有送到场效应管G极。将V0端与板上焊点焊好，用万用表测量滤波电容有380VDC电压。当Vstart/control 端为低电平时，PFC亦不能工作，则要检测其端点与外围相连的有关电路。
开关电源故障分析与维修 UC3843控制芯片介绍 UC3842是电流模式八脚单端PWIVI控制芯片，其内部电路框图如图所示，主要由基准电压发生器、欠电压保护电路、振荡器、PWM闭锁保护、推挽放大电路、误差放大器及电流比较器等电路组成。该控制芯片与外围振荡定时器件、开关管、开关变压器可构成功能完善的他励式开关电源。 UC3842是UC384×系列中的一种，它是一种电流模式类开关电源控制电路。此类开关电源控制电路采用了电压和电流两种负反馈控制信号进行稳压控制。电压控制信号，即通常所说的误差（电压）取样信号。电流控制信号是在开关管源极（或发射极）接人取样电阻，对开关管源极（或发射极）的电流进行取样而得到的，开关管电流取样信号送入UC3842，既参与稳压控制又具有过电流保护功能。因为电流取样是在开关管的每个开关周期内都要进行的，因此这种控制又称为逐周（期）控制。 UC384×主要包括UC3842、UC3843、UC3844、UC3845等芯片，它们的功能基本一致，不同的是：①集成电路的启动电压（7脚）和启动后的最低工作电压（即欠电压保护动作电压）不同；②输出驱动脉冲占空比不同；③允许工作环境温度不同。另外，集成电路型号末尾字母不同还表示封装形式不同。
对于采用UC3843的电源，当其损坏后，可考虑用易购的UC3842进行代换。但由于UC3842的启动电压不得低于16V，因此，代换后应使UC3842的启动电压达到16V以上，否则，电源将不能启动。UC3842是UC384×系列中的一种，它是一种电流模式类开关电源控制电路。 UC384×系列芯片的主要不同点 与UC384×系列类似的还有UC388×系列，其中，UC3882与UC3842、UC3883与UC3843、UC3884与UC3844、UC3885与UC3845相对应。主要区别是第6脚驱动脉冲占空比最大值略有不同。另外，还有一些采用了KA384×／KA388×，此类芯片与UC384×／UC388×的相应类型完全一致。 常见故障及维修方法： 1. 烧保险或炸管 主要检查300V上的大滤波电容、整流桥各二极管及开关管等部位，抗干扰电路出问题也会导致保险烧、发黑。 需要注意的是：因开关管击穿导致保险烧一般会把电流检测电阻和电源控制芯片烧坏。负温度系数热敏电阻、整流桥也会和保险一起被烧坏。
开关电源原理 一、开关电源的电路组成： 开关电源的主要电路是由输入电磁干扰滤波器（EMI）、整流滤波电路、功率变换电路、PWM F3、FDG1组成的电路进行保护。当加在压敏电阻两端的电压超过其工作电压时，其阻值 降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。 ②输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及 杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。 当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪 涌电流。因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是 负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。 ③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。若C5 容量变小，输出的交流纹波将增大。
时Q2导通。如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增 大，Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。 三、功率变换电路： 1、MOS管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFET（MOS管），是利用半导 体表面的电声效应进行工作的。也称为表面场效应器件。由于它的栅极处于不导电状态，所以输入电阻可以大大提高，最高可达105欧姆，MOS管是利用栅源电压的大小，来改变半导体表面感生电荷的多少，从而控制漏极电流的大小。 2、常见的原理图： 3、工作原理： R4、C3、R5、R6、C4、D1、D2组成缓冲器，和开关MOS管并接，使开关管电压应力减少，EMI减少，不发生二次击穿。在开关管Q1关断时，变压器的原边线圈易产生尖峰电压和尖峰电流，这些元件组合一起，能很好地吸收尖峰电压和电流。从R3测得的电流峰值信号参与当前工作周波的占空比控制，因此是当前工作周波的电流限制。当R5上的电压达到1V时，UC3842停止工作，开关管Q1立即关断。 R1和Q1中的结电容C GS、C GD一起组成RC网络，电容的充放电直接影响着开关管的开关速度。R1过小，易引起振荡，电磁干扰也会很大；R1过大，会降低开关管的开关速度。Z1通常将MOS管的GS电压限制在18V以下，从而保护了MOS管。 Q1的栅极受控电压为锯形波，当其占空比越大时，Q1导通时间越长，变压器所储存的能量
解析开关电源电压输出 低的原因和检修方法 Document number：NOCG-YUNOO-BUYTT-UU986-1986UT
解析开关电源电压输出低的原因和 检修方法 1、开关电源电压输出低的原因 (1)220V交流电压输入和整流滤波电路对开关管提供的工作电压不够，超出脉宽调整电路控制范围。 (2)负载电路存在过流引起开关电源负载加重而导致输出电压下降。 (3)开／关机切换错误，行扫描电路刚开始工作瞬间，开关电源即处于待机状态，此类故障适用于无预备电源的机器，CPu电源取自同一个电源，非副电源提供。 (4)开／关机接口电路末端因故障处于开机与待机之间的状态，从而导致开关电源输出电压低于正常值高于待机值。 (5)保护电路末端因故障进入导通状态，使电源进入弱振状态，引起开关电源输出电压下降。 (6)整流输出电路中二极管和滤波电容、限流电阻损坏引起输出电压低。 (7)脉宽调制电路故障，不能对开关电源输出电压的变化作出正确的响应，对开关管基极电压调整方向不对，从而造成开关电源输出电压低。 (8)正反馈电路中的正反馈电阻值变化，续流二极管性能变质或恒流源故障，使正反馈量不足，导致振荡周期变长，振荡频率下降，从而引起开关电源输出电压低。 (9)它激式开关电源因未得到行逆程脉冲而工作于低频状态，造成输出电压低。 2、判断故障的方法与步骤 从上述分析的原因看出，引起电压低的原因涉及到了开关电源自身的各个部分和与开关电源相关的所有电路，在检修时应先缩小故障范围。 (1)先测开关管c极电压，确认开关管供电正常。 (2)根据开关电源各个输出端电压判断故障。 开关电源有的输出端电压正常，有的低于正常值。故障在输出电压低的这个整流输出电路，应对电路中的限流电阻、整流二极管、滤波电容进行检查代换，若限流电阻发烫，说明负载过流，查负载。 开关电源各路输出均低。这种情况说明负载和整流输出电路均正常，故障在开关电源的正反馈电路、脉宽调整、开／待机电路、保护电路。 输出电压有的下降比例大，有的输出电压下降比例小。测量结果说明故障在输出电压下降比例大的电路。此时可断开此路负载，如果断开的是行电路，应接假负载。在断开负载后，再测开关电源各输出端电压，若恢复正常，可判断所断电路的负载有过流现象。若仍不正常，说明故障在该整流滤波电路。 3、断开主负载、接上灯泡，判断是否负载故障
1)零线（N）、火线（L）、地线（G）:通常家里的三角插头的零火地的辨别是左零右火上地。在 电源板上，我们所说的220V市电，其实就是有效值为220V，最大值为220*1.414V的交流正弦电压。这个电压都在火线上，零线一般不带电，零线只是提供一个电流回路而已，两侧的电压差除以等效电阻就是电流。它在供电端（发电厂、变电站等）接地，或在入户前重复接地，是工作接地线，是输电线路的一部分（由于是一个电流回路，加上流经处的等效电阻，所以零线也是会带电的）。而地线是在用户端接地，和用电器的金属外壳或人体可接触部位连接，使机壳与大地等电位（一般是零电位），零线不与输电线路构成回路，所以理论上没有电流。（市电一般都是零线不带电，火线带全部电，但是有些AC Source由于设置的缘故往往火线和零线都带上一半的电。） 2)保险丝Fuse：保险丝一般加在L端，因为正常情况下L端带电，而N端是不带电的。但是有 时候为了安全方面的考虑，在L端与N端都配有保险丝（为了防止人工插拔造成的反插）。在输入端加保险丝是为了防止开机瞬间可能产生的尖峰大电流对电路造成的伤害。它的工作原理是：大电流流过，造成发热，当温度达到保险丝的熔点以上时自动熔断以达到保护电路的作用。我们选择保险丝一般都是选择慢熔性(用T表示)的，也就是说熔断所需要的能量较普通的保险丝更大，所以它有较大的抵抗瞬间脉冲的能力。保险丝的熔断电流是额定电流的2倍。当通过保险丝的电流超过额定电流1.45倍时，它的熔断时间要在5分钟之内，当通过保险丝的电流超过额定电流2倍时，它的熔断时间要在1分钟之内。通过Q=PT=I2RT就可以选择熔点值。选择Fuse，我们必须测出开机浪涌电流和稳态工作电流的波形图。Fuse的额定电压要大于最大稳态工作电压；额定电流要大于最大稳态工作电流/温度折减率。举个计算I2T的例子：假设开机有3个正弦波的浪涌波，其浪涌电流最大值和持续时间对应为：20A,10us； 10A，10us；5A,10us。那么I2T=? *202*0.00001+ ?*102*0.00001+ ?*52*0.00001=0.002625。 考虑到安全折减率，所以选用的 Fuse的I2T可以适当小于这个值。由于Fuse要承受每次开机关机的浪涌电流冲击，所以我们要设定它可耐冲击的次数。 一般保险丝还会规定一个额定电压，即当保险丝保护后（断开），两端加额定电压时，仍然处于断开状态，不会造成安全隐患。 3)负温敏电阻NTCR：它的工作原理是阻值随着温度的升高而减小，主要功能也是用来保护电路， 开机瞬间一般电流比较大，此时温度低，负温敏电阻阻值大，阻止了大电流对电路的伤害。 选择这个电阻时，一般要考虑零功率电阻值和最大稳态电流。零功率电阻值即25°C时的电阻值，选择它时要考虑到电路开机瞬间的尖峰大小，同时我们也要保证最大稳态电流大于电路的最大电流。 4)Y电容：就是电路上连接L端和G端，N端和G端的两个电容，它是安规电容（所谓安规电容， 就是当电容器失效后不会导致电击，不会危及人身安全。举个例子：若X电容失效导致短路，那么电网的N端和L端直接短路，至少造成设备无法工作，而且使电网被短路；若Y电容失效导致短路，那么L端和地短路，使得某些外壳接地的电器的外壳直接带上高电压，从而对人身安全带来威胁。所以安规电容除了滤除EMI外还要保证在发生失效的时候不至于产生以上危险），由于在电路上看起来很像Y型而得名。它的作用主要是用来滤除高频成分以及共模噪声（大小相等，方向相反的信号，共模噪声又称对地噪声，指的是两根线分别对地的噪声。 实际应用中，温度的变化、各种环境噪声的影响都可以视作共模噪声）。根据电路的峰值脉冲电压的不同可以选择不同的Y电容，在Adapter电路中我们一般选择Y1电容，它的额定电压为250V，耐高压超过8KV（此外还有Y2和Y3电容）。各个地区对Y电容的漏电流都有不同规定，以漏电流不小于0.35mA，工作电压为220市电为例，那么容值一般选择小于3500PF（电容越大，漏电流相应也会越大）。备注：i=CdV/dt，则C=idt/dVt=0.35*0.001*（1/50/4）/（220*1.414-0）=3500PF。单纯用探头测Y电容两端，可能有一个电容两端是没有电压的，但是实际上，两个Y电容可能是平分电压的。 5)X电容：X电容连接在L端和N端之间，也是一个安规电容。它们的作用主要是用来滤除差模
模块维修工作流程 通信电源整流模块维修工作流程共由9个环节组成（如图所示）。每个环节的工作内容如下： 环节1 签单取货 一般有两种情况。一是快运公司送货到门。二是接到快运公司的到货通知后到规定位置取货。无论是哪一种方式取货，必须严格核准两个条件是否合格。1）相关信息是否正确。2）包装是否有严重破损或被盗等。待合格后方可签单取货。货取回后，整齐摆放在维修部的待修专区即可。 环节2 开箱验货、入库登记 2.1 开箱验货。维修人员在待修专区开箱验货。检验项目如下： 1）待修整流模块外观是否有明显的由于运输过程、包装过程等造成的严重破损、变形等。如有，应在第一时间拍照片并将图片发邮件给用户，并且打电话向用户说明情况。 2）检查是否有用户送修单，并及时传真给用户。严格核对待修品数量、型号、序号或其它笔误等是否有问题。 2.2 入库登记。将2.1产生的所有结果连同到货日期及用户名称等信息按照公司的要求认真严格地记录到入库登记薄中。然后将入库登记薄转交电脑录入管理人员做更新录入。录入管理人员应及时将更新文件发邮件给维修主管审阅。
环节3 故障初检与分类 3.1 检查是否有产生报废。如有，应在第一时间拍照片并将图片发邮件给用户，并且打电话向用户说明情况。同时还应填写报废报告提交相关部门审批。 3.2 为方便下一个环节的工作，将待修品故障现象用标签注释后分类摆放在待修区。 环节4 维修 该环节仅对维修相关的公司制度做如下说明： 4.1 静电 1) 所有维修人员必须带防静电手套、穿防静电工作服方可进行维修操作。 2) 工作台上的防静电橡胶必须保持整洁干净。 3) 修复品必须经过静电处理并装入防静电袋中方可包装发货。 4.2 器件 1）器件必须经过严格检验合格后方可使用。 2）器件参数必须与原设计严格相符方可使用。 3）任何人不得以任何理由使用拆机器件（旧件）。 4.3 发货 1）修复品合格。2）包装合格。3）各环节零错误。 环节5 接入测试台老化 该环节是将环节4 修复的整流模块进行初检。基本测试项如下：空载20%负载40%负载60%负载80%负载
开关电源维修 开关电源在工业自动化时代，已经被用于到所有行业，其精密电路板和对电流电源的严格要求，使得开关电源电路板维修成为PCB维修行业中难度比较大的一中常见故障设备。 在开关电源维修之前，我们必须了解开关电源的工作原理，电源先将高电压交流电通过全桥二极管整流以后成为高电压的波动直流电，再经过电容滤波以后成为较为平滑的高压直流电。这时，控制电路控制大功率开关管将高压直流电按照一定的高频频率分批送到高频变压器的初级。接着，把从次级线圈输出的降压后的高频低压交流电通过整流滤波转换为能使负载工作的低电压强电流的直流电。其中，控制电路是必不可少的部分。它能有效的监控输出端的电压值，并向功率开关管发出信号控制电压上下调整的幅度。在开关电源中，由于电源输入部分工作在高电压、大电流的状态下，故障率最高;其次输出直流部分的整流二极管、保护二极管、大功率开关三极管较易损坏，再就是脉宽调制器的反馈和保护部分。 一、在断电情况下 首先，在开关电源没通电前，先用万用表测一下高压电容两端的电压先。如果是开关电源不起振或开关管开路引起的故障，则大多数情况下，高压滤波电容两端的电压未泄放掉，此电压有300多伏，如果不小心被阁下玉手摸到，一定让你留下难忘的记忆! 由于检修电源要接触到220V高压电，人体一旦接触36V以上的电压就有生命危险。因此，在有可能的条件下，尽量先检查一下在断电状态下有无明显的短路、元器件损坏故障。首先，打开电源的外壳，检查保险丝是否熔断，再观察电源的内部情况，如果发现电源的
PCB板上元件破裂，则应重点检查此元件，一般来讲这是出现故障的主要原因;闻一下电源内部是否有糊味，检查是否有烧焦的元器件;问一下电源损坏的经过，是否对电源进行违规的操作，这一点对于维修任何设备都是必须的。在初步检查以后，还要对电源进行更深入地检测。 用万用表测量AC电源线两端的正反向电阻及电容器充电情况，如果电阻值过低，说明电源内部存在短路，正常时其阻值应能达到100千欧以上;电容器应能够充放电，如果损坏，则表现为AC电源线两端阻值低，呈短路状态，否则可能是开关管击穿。然后检查直流输出部分脱开负载，分别测量各组输出端的对地电阻，正常时，表针应有电容器充放电摆动，最后指示的应为该路的泄放电阻的阻值。否则多数是整流二极管反向击穿所致。 二、加电检测 在通过以上检测后，就可以进行加电测试。这时候才是关键所在，需要有一定的经验、电子基础及维修技巧。一般来讲应重点检查一下电源的输入端，开关三极管，电源保护电路以及电源的输出电压电流等。如果电源启动一下就停止，则该电源处于保护状态下，可直接测量PWM芯片保护输入脚的电压，如果电压超出规定值，则说明电源的处于保护状态下，应重点检查产生保护的原因。由于接触到高电压，建议没有电子基础的朋友需要小心操作。 三、常见故障 1.保险丝熔断 一般情况下，保险丝熔断说明电源的内部线路有问题。由于电源工作在高电压、大电流
开关电源原理 一、 开关电源的电路组成： PWM ① 防雷电路：当有雷击，产生高压经电网导入电源时，由MOV1、MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。 ② 输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及
杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。 当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪 涌电流。因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是 负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。 ③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。若C5 容量变小，输出的交流纹波将增大。 为安规电容，L2、L3为差模电感。 ②R1、R2、R3、Z1、C6、Q1、Z2、R4、R5、Q2、RT1、C7组成抗浪涌电路。在起机的瞬间， 由于C6的存在Q2不导通，电流经RT1构成回路。当C6上的电压充至Z1的稳压值时Q2 导通。如果C8漏电或后级电路短路现象，在起机的瞬间电流在RT1上产生的压降增大， Q1导通使Q2没有栅极电压不导通，RT1将会在很短的时间烧毁，以保护后级电路。 三、功率变换电路： 1、MOS管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFET（MOS管），是利用半导体 表面的电声效应进行工作的。也称为表面场效应器件。由于它的栅极处于不导电状态，所以输 5
开关电源的检修技巧 开关电源中保险熔断的直接原因:开关管\电源厚模块\整流二极管击穿\100uf/400v大电容击穿漏电,消磁电阻内部碎裂. 开关电源各输出端始终无电压输出的最常见原因:交流220v整流滤波电路中的保险电阻开路;开关管基极到100uf/400v大滤波电容正极之间的电阻开路. 开关电源只在开机瞬间有小电压输出的常见原因:行输出管击穿,开关电源中开关变压器一左的2.2uf~100uf电解电容失效`漏电 开关电源输出电压低的最常见原因:行输出变压器局部短路`脉宽调制电路中的三极管和二极管击穿`漏电`光耦合器件中的三极管漏电等. 造成光栅与图象S扭曲和有两条垂直方向移动黑带的原因:100UF?400V大滤波电容失效和容量下降. 造成光栅局部有彩斑的和图象局部彩色不对的原因:是开关电源交流220V输入电路中的消兹电阻开路. 开关电源无输出的检修技巧 1开关电源始终无电压输出的原因 开关电源始终无电压输出是指开关电源各输出端,在按电源开关开机后始终为0V,这种情况是由于开关电源未产生震荡所致.进一步证实的方法是测开关电源100UF/400V电容关机后的电压,若300V之后慢慢下降,则说明开关电源未产生振荡.开关电源未产生振荡的原因有: (1)开关管集电极未得到足够的工作电压 (2)开关管基极未得到启动电压和相关电路漏电 (3)开关管正反馈元件失效 2判断故障的方法和步骤 检修这类故障的首要任务是判断鼓障在上述三个部位中的哪个部位,具体方法是测开关管集电极,基极电压,可能有以下几种情况: (1)开关管集电极电压为0V和低于市电1.4倍,开关管没有正常的工作电压,如果有1.4倍的 电压,说明开关管集电极具备了正常的工作电压,说明AC220V及整流滤波电路工作正常. (2)开关管的基极电压为0V(包括开机瞬间)这种情况说明启动电路对开关管基极未提供启 动(导通)电压,或基极与发射极之间相关元件击穿,应对启动电路和开关管发射极及相关元件进行检查,若电压为0.6~0.7(包括开几瞬间),说明启动电路和开关管发射极元件正常,若在0.7V以上说明启动电路正常,但开关管发射结或其元件断路或阻值变大. (3)开关管具备导通条件:开关管基极电压为0.6~0.7V,集电极电压大于250V,说明开关管具 备了工作条件,故障在正反馈电路,包括正反馈电阻,电容,续流二极管及开关变压器正反馈绕组及其之间的连接应制板. 开关电源瞬间有电压出检修技巧 1瞬间电压输出故障原因 这种故障在按下启动开关的瞬间,开关电源某个或各个输出端电压有一个小的电压输出,然后降为0V,这种情况说明开关电源在加电的初始产生了振荡,但后由于过压,过流保护引起停振,或开关机接口电路加电初始为开机状态,但随CPU清零的结束而转入待机状态,引发这种情况的原因有: (1)开关电源因故输出电压比标准值高10V而引起过压保护 (2)负载过流引起保护动作
开关电源整流桥的基础知识整理 50Hz交流电压经过全波整流后变成脉动直流电压u1，再通过输入滤波电容得到直流高压U1。在理想情况下，整流桥的导通角本应为180°(导通范围是从0°～180°)，但由于滤波电容器C的作用，仅在接近交流峰值电压处的很短时间内，才有输入电流流经过整流桥对C 充电。50Hz交流电的半周期为10ms，整流桥的导通时间tC≈3ms，其导通角仅为54°(导通范围是36°～90°)。因此，整流桥实际通过的是窄脉冲电流。桥式整流滤波电路的原理如图1(a)所示，整流滤波电压及整流电流的波形分别如图l(b)和(c)所示。 最后总结几点： (1)整流桥的上述特性可等效成对应于输入电压频率的占空比大约为30%。(2)整流二极管的一次导通过程，可视为一个“选通脉冲”，其脉冲重复频率就等于交流电网的频率(50Hz)。 (3)为降低开关电源中500kHz以下的传导噪声，有时用两只普通硅整流管(例如1N4007) 与两只快恢复二极管(如FR106)组成整流桥，FRl06的反向恢复时间trr≈250ns。 2)整流桥的参数选择 隔离式开关电源一般采用由整流管构成的整流桥，亦可直接选用成品整流桥，完成桥式整流。全波桥式整流器简称硅整流桥，它是将四只硅整流管接成桥路形式，再用塑料封装而成的半导体器件。它具有体积小、使用方便、各整流管的参数一致性好等优点，可广泛用于开关电源的整流电路。硅整流桥有4个引出端，其中交流输入端、直流输出端各两个。 硅整流桥的最大整流电流平均值分0.5～40A等多种规格，最高反向工作电压有50～1000V等多种规格。小功率硅整流桥可直接焊在印刷板上，大、中功率硅整流桥则要用螺钉固定，并且需安装合适的散热器。 整流桥的主要参数有反向峰值电压URM(V)，正向压降UF(V)，平均整流电流 Id(A)，正向峰值浪涌电流IFSM(A)，最大反向漏电流IR(霢)。整流桥的反向击穿电压URR应满足下式要求：
Power Logics Co., Ltd. High PF/AC Direct LED Driver LID-PC-R101B Features ? Wide input range : maximum AC 300V ? LED protection by constant current driving and power compensation ? Drive max. 40W @ 220V, max. 30W @ 110V in 25mm x 30mm x 1.6mm metal PCB condition ? Adjustable efficiency and power factor by LED array and group configuration ? Tap switching structure to implement high power factor ? 83% typical efficiency, minimum power factor 0.95 using 1tap ? No EMI issue ? Small package MLF 20pin, 7mm x 7mm ? Implementation of light and slim lighting fixture by minimizing necessary components Applications. ? Various kind of LED lighting ? Small size LED lighting – Down light, Bulb, etc General Description PC-R101B includes circuits which provide load with constant current and adjust LED power so as to be less sensitive to change of input voltage and protect LED from overloads. Also it helps to achieve high power factor by internal switching circuits and LED group separation scheme. Consequently, PC-R101B is a LED driver guarantees effective use of LEDs which are sensitive to the change of voltage and current. LED drivers generally used such as SMPS or AC/DC converter include switching component and inductors, capacitors of large capacity. These cause complex circuit and problems of noise and life of lighting apparatus. On the contrary, this driver is designed as AC direct concept without complicated circuit and huge inductors, capacitors. Therefore it helps to prolong the life of lighting apparatus and make it free from difficulties of design and debugging. Especially, using properly designed tap structure supported by this driver, it ensures over 0.99 power factor. Total three LED groups are able to be set up connecting with two tap point (TP1, TP2) and power factor will be improved by applying this tap structure interlocked with LED groups. In addition, it
48V/50A开关电源整流模块主电路设计 高频开关电源系统具有体积小，重量轻，高效节能，输出纹波小，输出杂音电压小和动态响应性能好等很多优点，现已开始逐步地取代整流式电源而成为现代通讯设备的新型基础电源系统。随着电子技术，电力电子技术，自动控制技术和计算机控制技术的发展，高频开关电源系统的性能也越来越好。通信用开关电源系统作为开关式稳压电源的一种形式，它的设计内容和设计方法都具有自己的特殊性。 要设计一套通信用开关电源系统，首先要明白对它的全面要求，然后再设计系统的各个部分。高频开关电源主回路和控制回路所用的电路形式，元器件，控制方式都发展很快。它们的设计具有特殊的内容和方法。 1设计要求和具体电路设计 通信基础开关电源系统的关键部分是开关电源整流模块。整流模块的规格很多，结合在工 作中遇到的实际情况，提出该模块设计的硬指标如下： 1) 电网允许的电压波动范围 单相交流输入，有效值波动范围：220 V±20%，即176～264 V；频率：45～65 Hz。 2) 直流输出电压，电流 输出电压：标称－48V，调节范围：浮充，43～56?5V；均充，45～58V。 输出电流：额定值：50A。 3) 保护和告警性能 ①当输入电压低到170 VAC或高到270 VAC，或散热器温度高到75 ℃时，自动关机。 ②当模块直流输出电压高到60 V，或输出电流高到58～60 A时，自动关机。 ③当输出电流高到53～55 A时，自动限流，负载继续加大时，调低输出电压。
4) 效率和功率因数 模块的效率不低于88％，功率因数不低于0.99。 5) 其他指标 模块的其他性能指标都要满足“YD/T731”和“入网检验实施细则”等行业标准。 由于模块的输出功率不大，可采用如下的基本方案来设计主电路： 1) 单相交流输入，采用高频有源功率因数校正技术，以提高功率因数； 2) 采用双正激变换电路拓扑形式，工作可靠性高； 3) 主开关管采用 V MOSFET，逆变开关频率取为50 kHz； 4) 采用复合隔离的逆变压器，一只变压器双端工作； 5) 采用倍流整流电路，便于绕制变压器。 依照上述方案，即可设计出主电路的基本形式如图1。 图1 48V/50A整流模块DC/DC主电路基本形式 以下即可按照模块设计的要求来确定主电路中各元器件的基本参数。 1) 输出整流管的选择 输出整流二极管的工作波形如图2所示。
开关电源常见故障及维修方法： 1.保险烧或炸 主要检查300V上的大滤波电容、整流桥各二极管及开关管等部位，抗干扰电路出问题也会导致保险烧、发黑。需要注意的是：因开关管击穿导致保险烧一般会把电流检测电阻和电源控制芯片烧坏。负温度系数热敏电阻也很容易和保险一起被烧坏。 2.无输出，保险管正常 这种现象说明开关电源未工作或进入了保护状态。首先要测量电源控制芯片的启动脚是否有启动电压，若无启动电压或者启动电压太低，则要检查启动电阻和启动脚外接的元件是否漏电，此时如电源控制芯片正常，则经上述检查可以迅速查到故障。若有启动电压，则测量控制芯片的输出端在开机瞬间是否有高、低电平的跳变，若无跳变，说明控制芯片坏、外围振荡电路元件或保护电路有问题，可先代换控制芯片，再检查外围元件;若有跳变，一般为开关管不良或损坏。 3.有输出电压，但输出电压过高 这种故障一般来自于稳压取样和稳压控制电路。在直流输出、取样电阻、误差取样放大器如TL431、光耦、电源控制芯片等电路共同构成一个闭合的控制环路，任何一处出问题就会导致输出电压升高。 4.输出电压过低 除稳压控制电路会引起输出电压低，还有下面一些原因也会引起输出电压低： a.开关电源负载有短路故障（特别是DC/DC变换器短路或性能不良等），此时，应该 断开开关电源电路的所有负载，以区分是开关电源电路还是负载电路有故障。若断 开负载电路电压输出正常，说明是负载过重;或仍不正常说明开关电源电路有故障。 b.输出电压端整流二极管、滤波电容失效等，可以通过代换法进行判断。 c.开关管的性能下降，必然导致开关管不能正常导通，使电源的内阻增加，带负载能 力下降。 d.开关变压器不良，不但造成输出电压下降，还会造成开关管激励不足从而屡损开关 管 e.300V滤波电容不良，造成电源带负载能力差，一接负载输出电压便会下降。
开关电源各模块原理实图 讲解 This model paper was revised by the Standardization Office on December 10, 2020
开关电源原理 一、开关电源的电路组成： RT1（热敏电阻）就能有效的防止浪涌电流。因瞬时能量全消耗在RT1电阻 上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消 耗的能量非常小，后级电路可正常工作。 ③整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电 压。若C5容量变小，输出的交流纹波将增大。
会在很短的时间烧毁，以保护后级电路。 三、 功率变换电路： 1、MOS 管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFET （MOS 管），是利用半导体表面的电声效应进行工作的。也称为表面场效应器件。由于它的栅极处于不导电状态，所以输入电阻可以大大提高，最高可达105欧姆，MOS 管是利用栅 2、常见的原理图： 3、工作原理： R4、C3、R5、R6、C4应力减少，EMI 产生尖峰电压和尖峰电流，这些元件组合一起，能很好地吸收尖峰电压和电流。从R3测得的电流峰值信号参与当前工作周波的占空比控制，因此是当前工作周波的电流限制。当R5上的电压达到1V 时，UC3842停止工作，开关管Q1立即关断 。
R1和Q1中的结电容C GS 、C GD 一起组成RC网络，电容的充放电直接影响着开关管 的开关速度。R1过小，易引起振荡，电磁干扰也会很大；R1过大，会降低开关管的开关速度。Z1通常将MOS管的GS电压限制在18V以下，从而保护了MOS管。 Q1的栅极受控电压为锯形波，当其占空比越大时，Q1导通时间越长，变压器所储存的能量也就越多；当Q1截止时，变压器通过D1、D2、R5、R4、C3释放能量，同时也达到了磁场复位的目的，为变压器的下一次存储、传递能量做好了准备。IC 根据输出电压和电流时刻调整着⑥脚锯形波占空比的大小，从而稳定了整机的输出电流和电压。 C4和R6为尖峰电压吸收回路。
