开关电源模块并联供电系统2011----A题
指导老师：时斌孙其昌
队员：08级张林
08级宋杰
09级汲建玲
学校：南京师范大学
学院：中北学院
摘要：本文介绍了直流均流源的原理，设计思路及方法，整个系统以MSP430单片机为控制器，控制均流，采用开关电源芯片LM2576为电源芯片。通过独立键盘控制电源电压的输出，其操作方便简单。两路电源能够在外接负载变化的情况下自动均流，整个系统具有电路简单，输出电压范围大，精度高，稳定可靠的特点，并具有过流保护及自动恢复功能，很好的达到了题目的各项要求。
关键词：均流源MSP430 LM2576 自动均流
Abstract :A DC current source was introduced in this paper . In this article we introduce a theory of a DC current source and how to design .The system is made up of MSP430 which play a role of microcontroller , and LM2576 as Power chip .the system is perfect in large output voltage range ,high precision ,high stability and in current-liminting and auto-resume .
Keywords:current source MSP430 LM2576 Automatic Current
目录
摘要............................................. 错误！未定义书签。一，题目要求..................................... 错误！未定义书签。二，方案论证与比较............................... 错误！未定义书签。
（一）总体方案论证............................ 错误！未定义书签。
1.主从法.................................. 错误！未定义书签。
2.平均电流自动均流法...................... 错误！未定义书签。
3.热应力自动均流法........................ 错误！未定义书签。
4.最大电流均流法.......................... 错误！未定义书签。
（二）模块的选择.............................. 错误！未定义书签。
1．单片机模块............................. 错误！未定义书签。
2，开关电源模块........................... 错误！未定义书签。三，系统设计..................................... 错误！未定义书签。
（一）总体设计思路......................... 错误！未定义书签。
（二）主要电路原理分析与设计............... 错误！未定义书签。
1．DC/DC模块 ........................... 错误！未定义书签。
2．电流检测模快......................... 错误！未定义书签。
3．AD模块 .............................. 错误！未定义书签。
4．DA模块 .............................. 错误！未定义书签。
5.过流保护................................ 错误！未定义书签。四，系统软件设计................................. 错误！未定义书签。
（一）软件功能............................. 错误！未定义书签。
（二）系统总体框图......................... 错误！未定义书签。五，系统测试方法与测试数据....................... 错误！未定义书签。六，总结......................................... 错误！未定义书签。参考文献......................................... 错误！未定义书签。
一，题目要求
1.基本要求
（1）调整负载电阻至额定输出功率工作状态，供电系统的直流输出电压UO=8.0±0.4V。
（2）额定输出功率工作状态下，供电系统的效率不低于 60%。
（3）调整负载电阻，保持输出电压UO=8.0±0.4V，使两个模块输出电流之和 IO=1.0A 且按 I1:I2=1:1模式自动分配电流，每个模块的输
出电流的相对误差绝对值不大于 5%。
（4）调整负载电阻，保持输出电压UO=8.0±0.4V，使两个模块输出电流之和 IO=1.5A 且按I1:I2= 1:2模式自动分配电流，每个模块输出电
流的相对误差绝对值不大于 5%。
2．发挥部分
（1）调整负载电阻，保持输出电压 UO=8.0±0.4V，使负载电流 IO 在 1.5~3.5A之间变化时，两个模块的输出电流可在（0.5~2.0）
范围内按指定的比例自动分配，每个模块的输出电流相对误差
的绝对值不大于 2%。
（2）调整负载电阻，保持输出电压UO=8.0±0.4V，使两个模块输出电流之和 IO=4.0A 且按I1:I2=1:1 模式自动分配电流，每
个模块的输出电流的相对误差的绝对值不大于 2%。
（3）额定输出功率工作状态下，进一步提高供电系统效率。
（4）具有负载短路保护及自动恢复功能，保护阈值电流为 4.5A （调试时允许有±0.2A 的偏差）。
（5）其他。
二，方案论证与比较
（一）总体方案论证
根据题目要求，要设计两路直流稳压电源，并联输出，并能够自动实现电路均衡。常见的均流方法有：
1.主从法
在并联运行的电源模块单元中，选定一个电源模块单元作为主电源模块，其余电源模块作为从流电源模块，主电源模块工作于电压源方式。而从电源模块工作于电流源方式，电流值可独立设置，在这种方式下，一旦主模块失效，则整个系统崩溃，不具备冗余功能。
2.平均电流自动均流法
这种方法不用外加均流控制器，在个电源模块单元间接一条公共均流母线CSB，均流母线的电压Ub为N个电源模块代表各自输出电流的电压信号Ui的平均值（即代表电源系统的平均电流）。Ub与每个电源模块的取样电压比较后，通过调整放大器输出一个误差电压，从而调节模块单元的输出电流，达到均流的目的。
平均电流法可以精确的实现均流，但当公共母线CSB发生短路或接在母线的任一电源模块单元不工作时，使CSB电压下降，结果促使个电源模块输出电压下调，可能达到下限值，引起电源系统故障。
3.热应力自动均流法
利用监测电源系统中每个电源模块单元的温度来实现均流，使其温度高的模块单元输出电流小，温度低的电源模块输出电流大。
4.最大电流均流法
这种方法采用一套最大值比较器，每一时刻输出电流最大模块作为主模块
其输出电流转化成的电压信号Ui送至均流母线CSB，即CSB上的电压Ub反映的是个电源模块单元中Ui的最大值。各从模块的Ui与Ub比较从而自动调节输出电流大到均流。
经过比较，总体上我们最终选择第四种方法
（二）模块的选择
1．单片机模块
方案一：采用比较通用的51系列单片机。次单片机的运算能力强，软件编
外围电路的程灵活，自由度大。虽然该系统采用单片机为核心，能够实现对智能控制，单核心控制部件使用89C51时，未达到合计精度的要求，外围电路必须加上10位的高速A/D和D/A，这就是的为整个系统硬件电路比较复杂，而且10位的A/D和D/A器件价格较高，使得系统的性价比降低。
方案二：采用MSP430系列单片机此单片机功能较强，兼容性好，性价比高；具有体积小，集成度高，易扩展，可靠性高功耗小以及具有较高跌数据处理和运算能力，系统最高时钟频率8MHz,且一个时钟周期为一机器周期，运行速度快；MSP430F149单片机内部集成了12位A/D,D/A器件。通过采样，结合内部高测量精度，同时也能利用软件对测量误差进行补偿，这给调试，维护和功能的扩展，性能的提高，带来了极大的便利。
经过以上考虑，我们选择方案二。
2，开关电源模块
方案一：电源芯片采用美国半导体的LM2576-ADJ
LM2576系列是美国国家半导体公司生产的3A电流输出降压开关型集成稳压电路，它内含固定频率振荡器（52kHz）和基准稳压器（1.23V），并具有完善的保护电路，包括电流限制及热关断电路等，利用该器件只需极少的外围器件便可构成高效稳压电路
LM2576是线性三端稳压器件（如78xx系列端稳压集成电路）的替代品。它具有可靠的工作性能、较高的工作效率和较强的输出电流驱动能力，从而为MCU的稳定、可靠工作提供了强有力的保证。
内部框图如图
可调电压输出的电路原理图
其工作原理是：
此电源芯片的4脚Feedback端的电压稳定在1.23V，5脚ON/OFF端由逻辑电平来控制电源芯片的打开和断开，1脚为输入端，2脚为输出端，芯片通过调整起输出脉宽来使4脚电压稳定在1.23V，流入Feedback端的电流为零，通过改变R2的值就可以改变输出电压的大小，影响电压输出的就是R1，R2的取值，现我们通过改变由R1,R2组成的反馈电路来实现我们要设计的稳压源的电路。
方案二：开关稳压芯片TPS5430
TPS5430具有良好的特性，大电流输出：3A；宽电压输入：5.5V----36V;搞的转换速率：最佳状况可达95%；宽电压输出范围：最低可调整到1.22V ；具有过流保护及热关断功能；有使能端；内部有软启动：其典型应用电路图如图
此题我们选择方案一
三，系统设计
（一）总体设计思路
经过方案的论证与比较，我们画出了最终的系统框图。如下：
制电流输出，开关电源采用LM2576，电源芯片采用AS1117和
TPS60401，均流通过ADS1232采样，送入单片机通过DAC7811反
馈回路，实现电压电流控制，达到题目要求。
（二）主要电路原理分析与设计
1．DC/DC模块
为了减小纹波和电容等效感抗，我们采用电容C1贴近1 3 管
脚，稳压管贴近管脚2的连接方法.
2．电流检测模快
本模块用电压输出，高测电流检测监控器INA270，其具有
-16V至+80V的宽泛共模输入电压。解决了高共模电压下小
分路压降的测量难题。
注意：管脚1和管脚8两端的输入电压范围值为50mv到100mv 3．AD模块
通过ADS1232模块实现数据的采集
5.过流保护
用单片机控制开关电源LM2576的ON/OFF端从而实现过流保护。
四，系统软件设计
（一）软件功能
本软件部分主要功能为：控制DA输出电流源的控制电压，对实际电流取样。DA输出电压的控制：我们采用预设和步进两种方法来改变电流源的控制电压。并且步进值可任意设置。
（二）系统总体框图
两路DA采样控制电流的输出，起到过流保护的作用。
流程图如下：
五，系统测试方法与测试数据
1.单个DC/DC模块测试数据
2.测试结果分析
测试结果表明：输出电压8.2V,输出电流，效率均达到题目要求六，总结
经过四天三夜的艰苦，我们基本达到了题目的要求，但其间我们遇到了各种各样的难题，比如：实现1:2均流时不好调节，电流测试结果显示有出入等等。在这几天里，我们全体组员不断探讨解决方案，调试程序，测试硬件，最终难点一个个被攻破。本次竞赛极大的锻炼了我们各方面的能力，虽然我们遇到了很多困难和障碍，但其间的过程对我们以后的发展很有帮助，我们将继续努力争取更大进步。
现代开关电源有两种：一种是直流开关电源；另一种是交流开关电源。
开关电源内部结构
这里主要介绍的只是直流开关电源，其功能是将电能质量较差的原生态电源（粗电），如市电电源或蓄电池电源，转换成满足设备要求的质量较高的直流电压（精电）。直流开关电源的核心是DC/DC转换器。因此直流开关电源的分类是依赖DC/DC转换器分类的。也就是说，直流开关电源的分类与DC/DC转换器的分类是基本相同的，DC/DC 转换器的分类基本上就是直流开关电源的分类。
直流DC/DC转换器按输入与输出之间是否有电气隔离可以分为两类：一类是有隔离的称为隔离式DC/DC转换器；另一类是没有隔离的称为非隔离式DC/DC转换器。
隔离式DC/DC转换器也可以按有源功率器件的个数来分类。单管的DC/DC转换器有正激式（Forward）和反激式（Flyback）两种。双管DC/DC转换器有双管正激式（DoubleTransistor Forward Converter），双管反激式（Double TransistrFlyback Converter）、推挽式（Push-Pull Converter）和半桥式（Half-Bridge Converter）四种。四管DC/DC转换器就是全桥DC/DC转换器（Full-Bridge Converter）。
非隔离式DC/DC转换器，按有源功率器件的个数，可以分为单管、双管和四管三类。
开关电源内部结构图
单管DC/DC转换器共有六种，即降压式（Buck）DC/DC转换器，升压式（Boost）DC/DC 转换器、升压降压式（Buck Boost）DC/DC转换器、Cuk DC/DC转换器、Zeta DC/DC转换器和SEPIC DC/DC转换器。在这六种单管DC/DC转换器中，Buck和Boost式DC/DC 转换器是基本的，Buck-Boost、Cuk、Zeta、SEPIC式DC/DC转换器是从中派生出来的。双管DC/DC转换器有双管串接的升压式（Buck-Boost）DC/DC转换器。四管DC/DC转换器常用的是全桥DC/DC转换器（Full-Bridge Converter）。
隔离式DC/DC转换器在实现输出与输入电气隔离时，通常采用变压器来实现，由于变压器具有变压的功能，所以有利于扩大转换器的输出应用范围，也便于实现不同电压的多路输出，或相同电压的多种输出。
在功率开关管的电压和电流定额相同时，转换器的输出功率通常与所用开关管的数量成正比。所以开关管数越多，DC/DC转换器的输出功率越大，四管式比两管式输出功率大一倍，单管式输出功率只有四管式的1/4。
非隔离式转换器与隔离式转换器的组合，可以得到单个转换器所不具备的一些特性。
按能量的传输来分，DC/DC转换器有单向传输和双向传输两种。具有双向传输功能的DC/DC转换器，既可以从电源侧向负载侧传输功率，也可以从负载侧向电源侧传输功率。
DC/DC转换器也可以分为自激式和他控式。借助转换器本身的正反馈信号实现开关管自持周期性开关的转换器，叫做自激式转换器，如洛耶尔（Royer）转换器就是一种典型的推挽自激式转换器。他控式DC/DC转换器中的开关器件控制信号，是由外部专门的控制电路产生的。
按照开关管的开关条件，DC/DC转换器又可以分为硬开关（Hard Switching）
开关电源
和软开关（Soft Switching）两种。硬开关DC/DC转换器的开关器件是在承受电压或流过电流的情况下，开通或关断电路的，因此在开通或关断过程中将会产生较大的交叠
损耗，即所谓的开关损耗（Switching loss）。当转换器的工作状态一定时开关损耗也是一定的，而且开关频率越高，开关损耗越大，同时在开关过程中还会激起电路分布电感和寄生电容的振荡，带来附加损耗，因此，硬开关DC/DC转换器的开关频率不能太高。软开关DC/DC转换器的开关管，在开通或关断过程中，或是加于其上的电压为零，即零电压开关（Zero-Voltage-Switching，ZVS），或是通过开关管的电流为零，即零电流开关（Zero-Current·Switching，ZCS）。这种软开关方式可以显着地减小开关损耗，以及开关过程中激起的振荡，使开关频率可以大幅度提高，为转换器的小型化和模块化创造了条件。功率场效应管（MOSFET）是应用较多的开关器件，它有较高的开关速度，但同时也有较大的寄生电容。它关断时，在外电压的作用下，其寄生电容充满电，如果在其开通前不将这一部分电荷放掉，则将消耗于器件内部，这就是容性开通损耗。为了减小或消除这种损耗，功率场效应管宜采用零电压开通方式（ZVS）。绝缘栅双极性晶体管（Insu1ated Gate Bipo1ar tansistor，IGBT）是一种复合开关器件，关断时的电流拖尾会导致较大的关断损耗，如果在关断前使流过它的电流降到零，则可以显着地降低开关损耗，因此IGBT宜采用零电流（ZCS）关断方式。IGBT在零电压条件下关断，同样也能减小关断损耗，但是MOSFET在零电流条件下开通时，并不能减小容性开通损耗。谐振转换器（ResonantConverter，RC）、准谐振转换器（Qunsi-Tesonant Converter，QRC）、多谐振转换器（Mu1ti-ResonantConverter，MRC）、零电压开关PWM 转换器（ZVS PWM Converter）、零电流开关PWM转换器（ZCS PWM Converter）、零电压转换（Zero-Vo1tage-Transition，ZVT）PWM转换器和零电流转换（Zero- Vo1tage-Transition，ZVT）PWM转换器等，均属于软开关直流转换器。电力电子开关器件和零开关转换器技术的发展，促使了高频开关电源的发展。
参考文献
（1）康华光主编 .《电子技术基础模拟部分》（第五版）
高等教育出版社
（2）高吉祥主编康华光主编《电子技术基础模拟部分》（第五版）
高等教育出版社
（3）高吉祥主编《全国大学生电子设计竞赛培训系列教程模拟电子线路计》
电子工业出版社
（4）谢子美主编《电子线路设计-实验-测试》（第二版）
华中科技大学出版社
（5）沈建华，杨艳琴 MSP430系列16位超低功耗单片机原理与应用
清华大学出版社
（6）李广弟《单片机基础》华中科技大学出版社
开关电源模块并联供电系统（A题） 摘要： 本系统给出了以分立元件构成的DC/DC变换模块为核心的开关电源，并制作一个由两个额定输出功率均为16W的8VDC/DC模块构成的并联供电系统。系统采用 STC89C52单片机进行监控，并用高精度的德州仪器芯片TLC5615IP和TLC2543CN进行数模、模数转换，实现电流的实时测量、人机交互、电流比例设定、输出电流显示、过流保护及自动恢复功能。经测试，系统较好地完成了基本部分和发挥部分的要求，工作稳定，用户界友好。 关键词：分立元件；DC/DC变换模块；开关电源；并联；德州仪器芯片
1 方案比较与论证 1.1 DC/DC变换电路的选择 方案一：由LM2576开关型降压稳压器构成 LM2576系列的稳压器是单片集成电路，能提供降压开关稳压器（buck）的各种功能，能驱动3A的负载，有优异的线性和负载调整能力，使用该器件构成的DC/DC变换电路的设计思想如下： 图1.1(a) 由LM2576构成的DC/DC变换电路 该稳压器内部含有频率补偿器和一个固定频率振荡器，将外部元件的数目减到最少，使用简单，但由于集成电路工艺制造的元器件，各元器件参数的据对精度不是很高，而且受温度的影响也比较大，因此我们放弃这种方案。 方案二: 由分立元件构成 本电路是自己设计的，由施密特触发器74HC14、运算放大器LM324、三极管、二极管、电阻、电容以及电感等器件组成的核心电路，提供了自由调整的余地，另外为了不致过载、过流、过热等损坏元件，需要加以复杂的保护电路。下图为DC/DC 主回路的拓扑结构： 图1.1(b) 由分立元件构成构成的DC/DC变换电路 由于由分立元件构成的DC/DC变换电路，电路选择得好，参数选择恰当，元件性能就很优良，设计和调试的好，则性能也很优良。因此本系统选择方案二。 1.2 控制方法及实现方案
开关电源实验报告 一开关电源原理 如下图30W开关电源电路图所示，市电先经过由电容CX1和滤波电感LF1A组成的滤波电路后，再经过型号为KBP210的整流桥BD1和C1组成的整流电路，输出直流电。直流电又经过由UC3842和2N60等元器件组成的高频逆变电路后，变成高频的交流电，经高频变压器输出为低电压的高频交流电。高频交流经肖基特二极管SR1060后变为脉动的直流电，最后经滤波电容和滤波电感变为我们想要的直流电输出。
MOV2、MOV3：F1、F2、F3、FDG1组成的电路进行保护。当加在压敏电阻两端的电压超过其工作电压时，其阻值降低，使高压能量消耗在压敏电阻上，若电流过大，F1、F2、F3会烧毁保护后级电路。（2）输入滤波电路：C1、L1、C2、C3组成的双π型滤波网络主要是对输入电源的电磁噪声及杂波信号进行抑制，防止对电源干扰，同时也防止电源本身产生的高频杂波对电网干扰。当电源开启瞬间，要对C5充电，由于瞬间电流大，加RT1（热敏电阻）就能有效的防止浪涌电流。因瞬时能量全消耗在RT1电阻上，一定时间后温度升高后RT1阻值减小（RT1是负温系数元件），这时它消耗的能量非常小，后级电路可正常工作。 （3）整流滤波电路：交流电压经BRG1整流后，经C5滤波后得到较为纯净的直流电压。若C5容量变小，输出的交流纹波将增大。
1.2功率变换电路 （1）MOS管的工作原理：目前应用最广泛的绝缘栅场效应管是MOSFET（MOS管），是利用半导体表面的电声效应进行工作的。也称为表面场效应器件。由于它的栅极处于不导电状态，所以输入电阻可以大大提高，最高可达105欧姆，MOS管是利用栅源电压的大小，来改变半导体表面感生电荷的多少，从而控制漏极电流的大小。（2）常见的原理图： （3）工作原理 R4、C3、R5、R6、C4、D1、D2组成缓冲器，和开关MOS管并接，使开关管电压应力减少，EMI减少，不发生二次击穿。在开关管Q1关断时，变压器的原边线圈易产生尖峰电压和尖峰电流，这些元件组合一起，能很好地吸收尖峰电压和电流。从R3测得的电流峰值信号参与当前工作周波的占空比控制，因此是当前工作周波的电流限制。当R5上的电压达到1V时，UC3842停止工作，开关管Q1立即关断。
1开关电源主电路设计 1.1主电路拓扑结构选择 由于本设计的要求为输入电压176-264 V 交流电，输出为24V 直流电,因此中间需要将输入侧的交流电转换为直流电，考虑采用两级电路。前级电路可以选用含电容滤波的单相不可控整流电路对电能进行转换，后级由隔离型全桥Buck 电路构成。总体要求是先将AC176-264V 整流滤波，然后再经过BUCK 电路稳压到24V 。考虑到变换器最大负输出功率为1000W ，因此需采用功率级较高的Buck 电路类型，且必须保证工作在CCM 工作状态下，因此综合考虑，本文采用全桥隔离型Buck 变换器。其主电路拓扑结构如下图所示： 图1-1 主电路拓扑结构 1.2开关电源电路稳态分析 下面将对全桥隔离型BUCK 变换器进行稳态分析，主要是推导前级输出电压g V 与后级输出电压V 之间的关系，为主电路参数的设计提供参考。将前级输出电压g V 代替前级电路，作为后级电路的输入，且后级BUCK 变换器工作在CCM 模式，BUCK 电路中的变压器可以用等效电路代替。 由于全桥隔离型BUCK 变换器中变压器二次侧存在两个引出端，使得后级BUCK 电路的工作频率等同于前级二倍的工作频率，如图1-1所示。在S T 2的工作时间内，总共可分为四种开关阶段，其具体分析过程如下： 1) 当S DT t <<0时，此时1Q 、4Q 和5D 导通，其等效电路图如图1-2所示。
i () t R v i ‘ 图1-2 在S DT t <<0时等效电路 g nv v =s （1-1） v nv v g -L = （1-2） R v i i /-C = （1-3） 2) 当S S T t DT <<时，此时1Q ~4Q 全部关断，6D 和5D 导通，其等效电路图如图1-3 所示。此时前级输出g V 为0，假设磁化电流为0，则流过6D 和5D 电流相等，均为L i 2 1 。。 i () t R i ‘ 图1-3 在S S T t DT <<时等效电路 0=s v （1-4） v v -L = （1-5） R v i i /-C = （1-6） 3) 当S S T D t T ）（ +1<<时，此时2Q 、3Q 和6D 导通，其等效电路图如图1-2所示。
A-开关电源模块并联供电系统（A题）
2011年全国大学生电子设计竞赛试题 参赛注意事项 （1）2011 年 8 月 31 日 8:00 竞赛正式开始。本科组参赛队只能在【本科组】题目中任选一题； 高职高专组参赛队在【高职高专组】题目中任选一题，也可以选择【本科组】题目。（2）参赛队认真填写《登记表》内容，填写好的《登记表》交赛场巡视员暂时保存。 （3）参赛者必须是有正式学籍的全日制在校本、专科学生，应出示能够证明参赛者学生身份的有效证件（如学生证）随时备查。 （4）每队严格限制 3 人，开赛后不得中途更换队员。 （5）参赛队必须在学校指定的竞赛场地内进行独立设计和制作，不得以任何方式与他人交流，包括教师在内的非参赛队员必须迴避，对违纪参赛队取消评审资格。 （6）2011 年 9 月 3 日 20:00 竞赛结束，上交设计报告、制作实物及《登记表》，由专人封存。 开关电源模块并联供电系统（A题） 【本科组】 一、任务 设计并制作一个由两个额定输出功率均为 16W的 8V DC/DC模块构成的并联供电系统（见图 1）。 + I IN DC/DC 模块 1 I1 I O + U IN=24V 负载 电阻U O=8.0V - DC/DC 模块 2 I2 - 图 1两个 DC/DC模块并联供电系统主电路示意图 二、要求 1.基本要求 （1）调整负载电阻至额定输出功率工作状态，供电系统的直流输出电压U O=8.0±0.4V。 （2）额定输出功率工作状态下，供电系统的效率不低于 60% 。 （3）调整负载电阻，保持输出电压 U O=8.0±0.4V，使两个模块输出电流之和 I O =1.0A 且按I1:I2=1:1 模式自动分配电流，每个模块的输出电流的相对误差绝对值不大于 5%。 （4）调整负载电阻，保持输出电压 U O=8.0±0.4V，使两个模块输出电流之
课程设计Ⅱ 题目开关电源模块并联供电系统学生姓名学号 所在院(系)物电学院 专业班级电信081班 指导教师刘东 完成地点陕西理工学院 2011年 11月28日
开关电源模块并联供电系统 康恺 （陕西理工学院物电学院电子信息科学与技术专业08级1班，陕西汉中 723001） 指导老师：刘东 【摘要】：开关电源模块供电系统由并联稳压电源和检测控制系统组成。稳压电源使用电压调节器LM2596实现降压，监测控制电路采用AT89C51单片机作为控制核心，采集两路电流信号，通过算法分配误差值，修正每一路的电流大小，并显示电流的相对误差。系统的负载电流超过设定值时，启动保护电路切断电源并延时一定时间后自动恢复供电。经测试，供电系统能够较好的实现两路电流分配，效率可以达到70%以上，每路电流的相对误差3%左右。 【关键词】：LM2596；开关电源；并联均流 Switching Power Supply Module Parallel Power Supply System kangkai （Grade08，Class1,Majiothe physics electronic information science ,Dept, Shannxi University of the Technology,Hanzhong,723001,Shannxi） Instructor: Liu don Abstract: Switching power supply module power supply system was composed of Shunt regulated power supply and control system testing. Power supply used LM2596 regulator to achieve step-down voltage. Monitoring and control circuit based on AT89C51 microcontroller collected two current signals, the error value was assigned by the algorithm, the amendment of the current size of each road, and displays the current relative error. System load current exceeds the set value, the start delay protection circuit cut off power and restore power automatically after a certain time. Tested, the power supply system can achieve a better distribution of two current efficiency can reach 70% or more, each current relative error 3%. Key words: LM2596; switch power; power supply in parallel
设计了一个简易风力摆控制装置，由直流风机组，陀螺仪，直流减速电机以及激光笔等组成。以MSP430F14单片机为核心，用PW波控制控制电机转速，调节风力大小，并以四个风机上下与左右同面两两并在一起对碳素管及激光笔进行工作，使细杆及激光笔在 风机的作用下可进行自由摆动且进一步可控摆动在地上划线，具有很好的重复性，并且可 以设定摆动方向且画短线，已经能够在将风力摆拉起一定角度放开后可以在规定时间内达到平衡。 关键词：风力控制摆、陀螺仪、轴流风机、PWM B速、MSP43C单片机 风力摆控制系统（B题） 1方案设计与选择 1.1设计内容 要求一个下端悬挂有（2~4只）直流风机的细管上端固定在结构支架上，只由风机提供动力，构成一个风力摆，风力摆上安装一个向下的激光笔。通过单片机代码指令控制驱动风机使风力摆按照一定的规律运动，并使激光笔在地面画出要求的轨迹，风力摆结构图如图1所示。 图1风力摆结构图 1.2设计要求 1.2.1基本要求 （1）从静止开始，15s内控制风力摆做类似自由摆运动，使激光笔稳定地在地面画出一条长度不短于50cm的直线段，其线性度偏差不大于土 2.5cm，并且具有较好的重复性； ⑵从静止开始，15s内完成幅度可控的摆动，画出长度在30~60cm间可设置，长度偏差不大于土 2.5cm的直线段，并且具有较好的重复性； （3）可设定摆动方向，风力摆从静止开始，15s内按照设置的方向（角度）摆动，画
出不短于20cm的直线段; (4)将风力摆拉起一定角度(30~45 ° )放开，5s内使风力摆制动达到静止状态。 1.2.2发挥部分 (1) 以风力摆静止时激光笔的光点为圆心，驱动风力摆用激光笔在地面画圆，30s内 需重复3次；圆半径可在15~35cm范围内设置，激光笔画出的轨迹应落在指定半径 ± 2.5cm的圆环内； (2) 在发挥部分(1)后继续作圆周运动，在距离风力摆1~2m距离内用一台50~60W台扇在水平方向吹向风力摆，台扇吹5s后停止，风力摆能够在5s内恢复发挥部分(1)规定的圆周运动，激光笔画出符合要求的轨迹； (3) 其他。 2总体方案设计与选择 2.1单片机选择 方案一：采用STC89S51芯片，该款芯片具有高性能低功耗的特点，具有32位输入/ 输出，可以实现处理、存储等功能⑴，但是其灵活性不高，需实时保护软件现场，否则易丢失信息，存储能力较弱。 方案二：采用MSP430F14芯片，该款芯片具有高性能，低功耗的特点，其抗干扰能力比较强，存储空间较大，稳定性较强。 二者比较之下，选择方案二作为此次设计的核心控制部分。 2.2直流风机选择 方案一：采用12V 4.5A的轴流风机，风力很大，可以将自身轻松吹起，但是体积较大，质量较重。 方案二：采用12V 1.5A的小风机，体积小，质量轻。但是风力足够大，单电机产生 的风力可吹起4个相同电机
２01１年全国大学生电子设计竞赛陕西赛区 竞赛设计报告封面 作品编号: （由组委会填写) 作品编号: （由组委会填写) 说明 1.为保证本次竞赛评选的公平、公正,将对竞赛设计报告采用二次编码; 2.本页作为竞赛设计报告的封面和设计报告一同装订； 3.“作品编号”由组委会统一编制，参赛学校请勿填写； 4.“参赛队编号”由参赛学校编写，其中“学校编号”应按照巡视员提供的组 委会印制编号填写，“组(队)编号”由参赛学校根据本校参赛队数按顺序编排,“选题编号”由参赛队员根据所选试题编号填写，例如:“０10５Ｂ”或“3３6７Ｆ”。 5.本页允许各参赛学校复印。
开关电源模块并联供电系统 设计与总结报告 摘要:本设计是针对20１1年全国电子设计大赛A题,电路的设计是基于BUCK 拓扑的开关稳压电路的拓扑结构,以美国ＮSC的LM25７6为功率输出核心，提出一种基于并联Buｃk变换器的自主均流控制方法，该方法基于并联Buck变换器状态方程,设计了由控制电路、保护电路和驱动电路组成的自主均流的开关电源模块并联供电系统 关键词:并联型自主均流控制
方案一：隔离式ＤＣ／DＣ转换器，通常采用变压器来实现，由于变压器具有变压的功能，所以有利于扩大转换器的输出应用范围,也便于实现不同电压的多路输出，或相同电压的多种输出；并有效地实现实现输出与输入电气隔离，但对变压器的要求较高。 方案二：非隔离式DＣ／DC转换器。 由于变压器存在漏磁和损耗,会造成效率低下,故采用非隔离型,题目要求是将２４Ｖ直流电压转换为8V，为降压电路,因此ｂuck型非隔离式DC-DC转换器。 （4)控制方法 方案一：电压型控制方法，开关变换器输出的电压VＥB与参考电压比较并放大，得到误差信号VＥ,VE又与PＭW比较器和锯齿波信号相比较，从而输出一系列脉冲，这些脉冲的宽度随误差信号VE的变化而变化。此方法夫人单环回路容易设计和分析，锯齿波幅度比较大,抗干扰能力比较强,但输入或输出的变化只能在输出改变时才能控制并反馈进行修正，响应速度慢,电压型控制对负载电流没有限制，因而需要额外电路限制输出电流。 方案二：电流型控制方法，实在传统的电压型控制基础上,增加了一个内环(电流反馈环),使其成为一个双环路控制系统。此电路中回路稳定性好，负载响应快，具有过流保护和可并联性。双反馈回路使得电路分析变得比较复杂,由于控制回路需要电感电流控制信息，控制电路的存在增加了整个变换器设计的复杂性，同时也会影响变换器的效应。 综合以上分析，本系统采用电流型控制电路。 (5）电源电路 由于提供2４V直流电,采用７8XＸ系列稳压以及ＬM１１１７逐级降压为ＭSP430提供３．3V供电电压。采用ICL76６产生负极性的电压供给仪表放大器AD6２0.。 二.理论分析 1 DC-DC变换器稳压方法 利用无源磁性元件和电容电路元件的能量存储特性,从输入电压获取分离的能量,暂时地把能量以磁场形式存储在电感器中，或以电场形式存储在电容器中,然后将能量转换到负载,实现DC-DC转换。其中采用ＰＷM技术,从输入电源提取能量随脉宽变化,在一个固定周期内实现平均能量转换。最终达到将固定的直流电压变换成可变的直流电压。 2 电流电压的检测 使用与电感串联电阻来检测电流,控制信号和补偿斜坡通过比较器与误差放大器的输出进行比较，从而进行脉宽调制。 3 均流的方法 在两个并联的模块中,以输出最大电流的模块为主模块,其余为从模块,利用二
开关稳压电源并联供 电系统

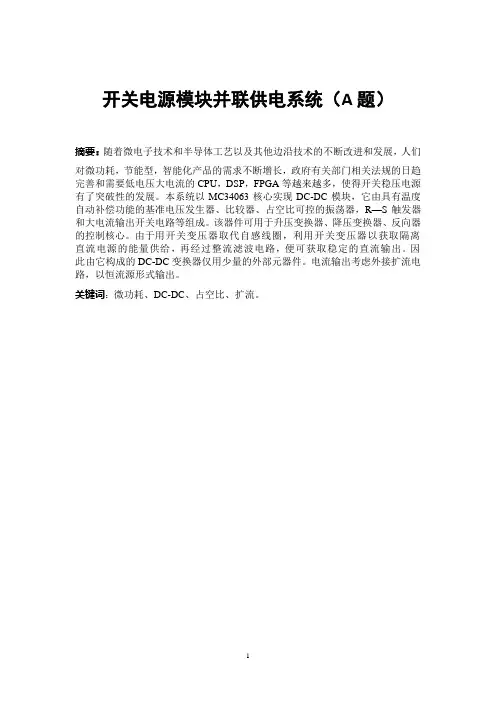

开关电源模块并联供电系统（A题）设计报告 摘要：此开关电源模块并联供电系统采用MC34063为主控制器，构成输出电压可调的DC-DC变换器。由MC34063构成DC-DC模块， 由MC34063与外部功率开关构成它激式单管降压型DC-DC变换器 应用电路。经过滤分流控制电路额定输出电压值。
