【第二部分】锅炉房设计总说明一、锅炉房建筑设计说明（一）、设计依据1、《公共建筑节能设计标准》 GB 50189-20052、《建筑设计防火规范》 GB 50016-20063、《工程建设标准强制性条文》（房屋建筑部分2013年版）4、《民用建筑设计通则》 GB 50352-20055、《锅炉房设计规范》 GB 50041-20086、甲方审定的设计方案。
（二）、设计概述:1、本工程总建筑面积为176.23平方米，基底面积176.23平方米，为2T的热水锅炉。
建筑层数为一层钢结构，高度6.15米。
2、耐火等级为二级，建筑场地为二类，环境类别一类，火灾危险性分类为丙类。
3、设计使用年限为二十五年，设计地震基本烈度为八度，地震加速度0.2g，地震分组为三组。
4、主体结构选型为钢结构。
岩棉夹心彩钢板屋面、岩棉夹心彩钢板墙体。
（三）、屋面工程1、型钢屋架及钢梁钢檩条采用现场焊制.屋面板为100厚蓝色岩棉夹心彩钢板。
心彩钢板屋面建筑构造见 01J925-1屋面紧固件连接详图 01J925-1-12-14屋面檐口详图 01J925-1-21屋面屋脊详图 01J925-1-262、本工程防水等级三级，设计使用年限为10年。
(四)、门窗工程1、门窗玻璃的选用遵照《建筑玻璃应用技术规程》和《建筑安全玻璃管理规定》发改委<2003>及地方主管部门的有关规定。
2、门窗尺寸表示洞口尺寸，门窗加工尺寸要按照装修面厚度由承建商予以调整。
3、门窗选料、颜色、玻璃见“门窗表”附注。
4、窗户选用铝合金推拉窗中空玻璃（6+12+6）组合窗(五)、建筑节能设计1、建筑外墙保温做法选用甘肃省<建筑外墙保温节能构造图集>DBJT25-89-2001(001J-107),保温验收材料选用岩棉夹心彩钢板，墙体保温做法见甘2001J204-57-2。
2、屋面采用100厚岩棉夹心彩钢板，外墙120厚采用岩棉夹心彩钢板。
二、锅炉房结构设计说明（一）、工程概况1、本工程主结构设计使用年限为50年；建筑安全等级:二级,抗震设防烈度8度，设计基本地震加速度0.20g，设计地震分组为第三组；建筑场地类别为Ⅱ类，特征周期0.45s。

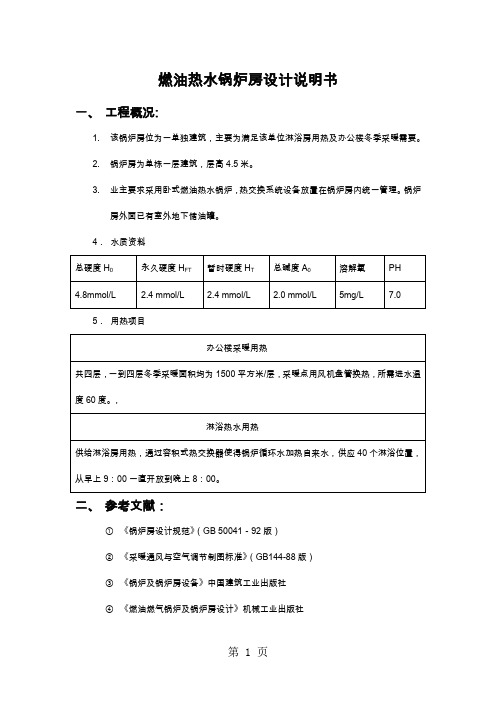

燃油热水锅炉房设计说明书一、工程概况:1.该锅炉房位为一单独建筑，主要为满足该单位淋浴房用热及办公楼冬季采暖需要。
2.锅炉房为单栋一层建筑，层高4.5米。
3.业主要求采用卧式燃油热水锅炉，热交换系统设备放置在锅炉房内统一管理。
锅炉房外面已有室外地下储油罐。
4．水质资料总硬度H0永久硬度H FT暂时硬度H T总碱度A0溶解氧PH4.8mmol/L 2.4 mmol/L 2.4 mmol/L 2.0 mmol/L 5mg/L 7.05．用热项目办公楼采暖用热共四层，一到四层冬季采暖面积均为1500平方米/层，采暖点用风机盘管换热，所需进水温度60度。
,淋浴热水用热供给淋浴房用热，通过容积式热交换器使得锅炉循环水加热自来水，供应40个淋浴位置，从早上9：00一直开放到晚上8：00。
二、参考文献：①《锅炉房设计规范》（GB 50041－92版）②《采暖通风与空气调节制图标准》（GB144-88版）③《锅炉及锅炉房设备》中国建筑工业出版社④《燃油燃气锅炉及锅炉房设计》机械工业出版社⑤《锅炉课程设计指导书》中国电力出版社⑥《燃油燃气锅炉结构设计及图册》西安交通大学出版社⑦《建筑给水排水工程》清华大学出版社三、建筑平面图：单位办公楼值班室自来水进淋浴房燃油热水锅炉房设计计算书一、锅炉房系统方案设计：1、锅炉的选择：根据生产、生活、采暖的每小时的最大耗热量，同时考虑同时使用系数，管网热损失和锅炉房本身自用热量，采用燃油热水锅炉。
2、燃油系统：燃油管从油罐经埋地管进入室内，连接至锅炉，采用一锅炉一油泵系统，方便且互为备用，3倍设计耗油量进，2倍设计耗油量出，即防止符合突然变化，又使油处于循环状态，可以防止结冻。
日用油箱间放置日用油箱，事故油箱，并经常检查，更换，防止结冻。
3、水循环系统：根据业主要求，生活热水供应系统采用容积式换热器经水水换热，热水供暖采用板式换热器水水换热供暖，从锅炉出水管出来的水分两路分别至板式换热器和容积式换热器，采用并联管路连接，经回水回到锅炉，不断循环。
沈阳市纺织厂要求新建一个独立的锅炉房，生产饱和蒸汽以满足该厂生产、采暖、通风及生活用汽的需要。
设计的原始资料热负荷资料煤质资料贫煤：C Y=55.3％，H Y=2.9％，O Y=7.17％，N Y=0.86％，S Y=0.43％，Mar=10.4％，A Y=22.94％，V r=32.48％，Q Y dW=4980kcal／kg (20850kJ/kg)。
水质资料总硬度H0 4.7mmo1／1非碳酸盐硬度HFT 1.8mmol／1碳酸盐硬度HT 2.9mmol／1总碱度A 2.9mmol／1PH 值 7.4溶解氧 9.2mg／1溶解固形物 430mg／1夏季最低水温 20℃冬季最低水温 5℃供水压力 0.40MPa气象与地质资料冬季采暖室外计算温度 -19℃冬季通风室外计算温度 -12℃冬季室内计算温度 18℃采暖期室外计算平均温度 -5.7℃采暖天数 152天夏季通风室外计算温度 28℃大气压力冬季1020.8Mpa夏季1000.7Mpa平均风速冬季3.1m/s夏季2.9m/s最大冻土层深度 1.48米5.工作班次三班制，全年工作306天二、锅炉选型和台数选择锅炉房锅炉炉型的选择和台数的确定是锅炉房设计过程中首先要解决的原则问题，其正确合理与否，不仅影响到锅炉房辅助设备的选择、基本建设投资、能源消耗，而且还影响到以后工厂的生产和生活。
锅炉房计算热负荷1、全厂热负荷资料全厂热负荷资料是选择锅炉及确定锅炉房规模大小的依据。
因此，必须深入细致地摸清各车间生产工艺、生活及采暖通风等对供热的要求（如供热介质参数、负荷大小及使用情况等）。
如有条件可绘制处各车间的热负荷曲线，用热负荷曲线来确定锅炉房规模大小是最为合理，但实际上这种热负荷曲线较难取得，尤其是新建工厂往往无法求得，为此一般用公式来计算锅炉房得热负荷。
2、锅炉房热负荷的计算在取得全厂各车间热负荷资料后，即可进行锅炉房热负荷得计算。
在计算时将全厂热负荷作具体分析，精打细算并作必要的经济技术比较，以决定锅炉房采用何种节能措施。
设计题目:沈阳市惠民小区供热锅炉房设计第一章热负荷计算1.1原始资料1.1.1热负荷及参数1.1.1.1 热负荷参数表1-1 热负荷参数表热网参数(1)供回水温度Tg /Th=95/70℃(2)热网作用半径 R=500m(3)建筑物最大高度H=21m1.1.2沈阳气象参数地点：沈阳海拔H1= 169.9m ; 室外计算温度Tw= -10℃平均温度Tpj= -2℃; 采暖天数N=180天;主导风向及频率:西北，9%; 冬季大气压力=;冬季室外平均风速 V=3.8m/s 最大冻土深度H2=190cm . 1.1.3燃料种类表1-2 煤种成分表1.1.4水质资料表1-3 水质资料表1.1.5气象地质资料1.2设计规范及标准1.《低压锅炉水质标准》GB1576-20012.《锅炉污染物排放标准》GB13271-20013.《热水锅炉监察规程》4.《供热工程制图规范及标准》5.《锅炉房设计规范》GB50041-92 1.3热负荷计算1.3.1计算热负荷热负荷计算公式[1]：Qj max=k(k1Q1+k2Q2+k3Q3+k4Q4) +k5Q5其中:Qjmax ---最大计算热负荷k0------热水网路损失系数,敷设方式为地沟,因此取.k1------采暖热负荷同时使用系数,k2------生产热负荷同时使用系数, 0k3------通风热负荷同时使用内系数,0k4------生活热负荷同时使用系数,0k5------自用热负荷同时使用系数,~.取.Q1------采暖热负荷Q2------生产热负荷0 MWQ3------通风热负荷0 MWQ4------生活热负荷0 MWQ5------自用热负荷,MW.所以,上式简化为:Q＝K。
·K·Q＋K。
·K·QKW式中 K。
：热水管网损失系数，取值；K：同时使用系数，采暖取用1那么得到最大热负荷：Q＝×1×＝1.3.2采暖平均热负荷Qpj =(tn-tpj)*Q1/(tn-tw)其中：Qpj------采暖期平均热负荷tn---------------采暖期室内计算温度取18℃tpj-------采暖期室外平均温度取-9.5℃tw---------------采暖期室外温度取-26℃Q采暖热负荷代入数值Qpj=1.4锅炉类型及台数的确定本设计主要用于采暖，其介质是热水，供水温度95℃，回水温度70℃，且经过计算知最大热负荷为，锅炉总容量应大于或等于；而计算出平均热负荷为,故选用2台14MW的锅炉,总的装机容量为28MW大于锅炉房最大热负荷,而一台单台锅炉的容量又恰好略小于平均热负荷,这样可以使一台锅炉大部分时间在额定负荷下工作,而另一台在最冷时作为高峰锅炉,同时，热负荷小于时运行一台锅炉，在大于时候运行两台锅炉，这样可以起到调节负荷的目的，从而节约了能源。
福建工程学院《锅炉房》课程设计计算说明书题目燃气热水锅炉房工艺设计系别：专业：建筑环境与设备工程班级：学号：学生：指导老师：日期： 2014年目录1设计原始资料 (2)1.1设计概况 (2)2 锅炉房容量及锅炉的选择 (2)2.1全厂热负荷计算 (2)2.2锅炉机组的选择 (3)3 给水及水处理设备的选择 (4)3.1锅炉循环水量的计算 (4)3.2循环水泵扬程的计算 (4)3.3循环水泵的选择 (4)4 定压机水处理设备的选择 (5)4.1 膨胀容积计算 (5)4.2定压装置及补水泵的选择 (6)4.3软化水箱设备及软化水箱的选择 (6)4.4其他 (6)5 水汽系统主要管道管径的确定 (7)5.1 循环水主干管管径的确定 (7)5.1.1锅炉房循环水进出总管管径 (7)5.1.2 水泵至锅炉循环水管管径 (7)5.2 天然气总管管径的确定 (8)6 燃气及排气系统 (8)6.1 燃气及天然气泄漏报警装置 (8)6.2 烟囱 (9)7 热工控制和测量仪表 (9)8 锅炉房的布置 (9)10 技术经济指标 (10)11 锅炉房主要设备表 (10)1设计原始资料1.1设计概况设计作为一燃用天然气的热水锅炉房，主要为联合厂房采暖及生活沐浴提供所需的热能。
锅炉房位于厂区东面的公用动力站房内，毗邻有空压站。
根据规划，近期锅炉房内先安装三台WNS2.8-1.0-95/70-Q 型燃气热水锅炉，锅炉房总额定功率为8.4MW ，热水供、回水温度为95℃和70℃。
锅炉燃料为天然气。
1.2原始资料1.2.1 热负荷采暖用热 Q 1=4000KW 供、回水温度：95℃/75℃；生活用热 Q 2=7440KW 供、回水温度：95℃/75℃1.2.2 燃料资料燃料为东海天然气，其收到基地位热值：34332kJ/m 3。
1.2.3水质资料总硬度 H 0 121mg/L永久硬度 H FT 24mg/L暂时硬度 H T 97mg/L总碱度 A 0 95mg/L1.2.4工厂工作班制工作班制为两班制2 锅炉房容量及锅炉的选择2.1全厂热负荷计算1、采暖季最大计算热负荷MW Q K Q K K Q )2211(0max +=式中 K 0------管网散热损失系数，取1.05；K 1------采暖用热的同时使用系数，取1；K 2------生活用热的同时使用系数，生活用热可提前1h 加热，故取0.5。
某锅炉房计算书锅炉房300㎡，需给二期1＃、2＃、3＃、4＃楼的采暖和空调供热水，住宅部分采暖供回水温度为80℃、60℃，底商部分空调供回水温度为60℃、50℃，锅炉出水和回水温度为95℃、70℃。
一．锅炉及辅机设备选型计算1．锅炉的选型系统住宅部分热负荷为4355KW×1.1＝4790.5KW，底商空调部分热负荷为900KW×1.1＝990KW，总的热负荷为5780.5KW，选择5台布德鲁斯GE615－1200型锅炉，单台供热量为1200KW，锅炉外形尺寸为3116×1281×1595（长×宽×高）。
2．循环水泵的选型（1）一次循环水泵选择水泵的总流量为：G＝0.86×5830/（95－70）=201t/h水泵扬程H1＝1.1×（9＋6）＝16.5m一次循环水泵选择SPG160-20A三台，流量G＝150m3/h，扬程H＝17.5M，两用一备。
外形尺寸为800×520×1006，底座290×360，基础400×500×250（长×宽×高）（2）二次循环水泵选择a . 底商空调：底商空调部分热负荷为900KW，底商水泵流量为G3＝1.1×0.86×900/10=85t/h，扬程为H＝1.1×（H1＋H2＋H3＋H4），H1＝8m，H2＝2m，H3＝（157+6.9）×2×200pa=65.56Kpa 约为7m，H4＝5＋3＝8m，则H＝（8＋2＋7＋8）×1.1＝27.5m选择三台SPG50-32，两用一备，流量为60m3/h，扬程为29.3m，外形尺寸：650×520×958，底座250×300，基础400×500×250（长×宽×高）b．高区热负荷为Q1＝2155KW，流量为G1＝1.1×0.86×2155/20=103t/h扬程H＝1.1×（H1+H2+H3+H4），其中H1＝8m，H2＝2mH3为锅炉房至最不利用户供回水管的压力损失，本工程中锅炉房至四号楼高区为最不利环路，锅炉房至四号楼入户口的核心筒处的管井的距离为157m，入户口到29层的距离为6.9＋2.7×28＝82.5m，则环路总长为240m，H3＝240×200×2pa＝96Kpa＝9.6m，H4为最不利用户内部系统的压力损失。
课程设计课设名称：变配电所课程设计系：电气工程系专业：电气工程与智能化班级：电智061 学号：学生姓名：指导教师：职称：教授2009年6 月 4日课程设计说明书课设名称：变配电所课程设计系：电气工程系专业：电气工程与智能化班级：电智061学号：学生姓名：指导教师：职称：教授2009年6 月 4日目录第一章任务书一、工程概况 (1)二、配电系统 (1)三、照明配电概括 (1)四、动力配电概况 (1)第二章动力工程设计第一节方案的确定及动力介绍 (1)一、方案的确定 (1)二、动力介绍 (1)三、设备的选择 (2)第二节锅炉房动力计算书 (3)第三章照明工程设计第一节方案的确定 (5)第二节光源的选择 (5)第三节照明器的布置 (5)第四节照明线路 (5)一、照明线路的一般要求 (5)二、照明线路的基本形式 (6)第五节照度计算 (6)一、照度标准 (6)二、照明种类 (6)三、照度确定 (6)四、开关和插座的选择 (9)五、照明配电负荷计算表 (9)六、导线的选择 (9)七、照明器的安装 (10)第四章防雷接地工程的设计第一节防雷设计 (11)第一节接地设计 (11)参考文献 (12)设计题目：某锅炉房供配电系统设计第一章任务书一、工程概况本工程是给两台2.8MW和2.1MW的供暖锅炉锅炉房的动力，照明工程的配电。
其中，锅炉房是30×6×5米单层建筑（各房间大小如建筑底图），内放置两台常压锅炉和三台循环水泵，其中两台常压锅炉根据工艺要求各配备一台5.5kW的电动机供给鼓风机，三台循环水泵各配备一台37kW的电动机，两台盐泵各配置一台4kW的电动机。
防雷设计按三类防雷考虑。
二、配电系统1、本工程中锅炉房对电力的供应没有特殊的要求，属于三级负荷，所以按三级负荷供电。
电源采用380/220V三相四线制交流电源，中性线做重复接地，并分为N、PE（中性线）即TN-C-S 接地系统，接地电阻不大于4欧姆。
目录一、工程概况及原始资料 (3)1.1 工程名称 (3)1.2 建筑概况 (3)1.3 设计任务 (4)1.4 设计依据 (4)1.5 技术经济可行性分析 (4)二、锅炉的型号及台数的确定 (5)2.1 热负荷的计算 (5)2.2 锅炉型号及台数的选择 (5)三、燃料供应系统 (7)3.1 燃气供应系统设计 (7)3.1.1 供气系统方案确定 (7)3.1.2 调压系统方案确定 (7)3.1.3 供气管材的选用 (8)3.2 燃气管道水力计算 (8)3.2.1 燃气管道管径计算 (9)3.2.2 燃气管道水力计算 (10)3.3 燃气供气压力确定 (15)3.4 燃气系统设备及附件 (17)3.4.1 调压器选用 (17)3.4.1.1 调压器选用原则 (17)3.4.1.2 选型 (17)3.4.2 放散管选用 (17)3.4.3 阀门 (17)四、锅炉给水系统 (17)4.1 给水泵和主要管道的选择计算 (17)4.2 其他水处理设备选择 (18)4.2.1 软化水器的选择 (18)4.2.2 除氧方法与除氧器选择 (21)4.2.3 软化水箱的选择 (22)五、锅炉侧循环水系统 (23)5.1 系统流量计算 (23)5.2 换热器的选型 (24)5.2.1 板式换热器的优越性 (24)5.2.2 选型 (24)5.3 锅炉侧循环水系统水力计算 (25)5.3.1 循环水系统管径确定 (25)5.3.2 系统阻力计算 (26)5.3.2.1 沿程阻力损失计算 (26)5.3.2.2 局部压力损失 (28)5.3.2.3 锅炉和板换内部压力损失 (30)5.3.2.4 锅炉侧水循环系统总压力损失 (30)5.4 锅炉侧循环水泵的选择 (30)六、锅炉排烟系统 (31)6.1 工程基本资料 (31)6.2 排烟管径确定 (31)七、设计小结 (33)八、参考文献 (34)一、工程概况及原始资料1.1 工程名称西安毛纺厂燃气锅炉房设计1.2建筑概况本工程位于西安，该锅炉房为工厂的员工宿舍和家庭宿舍的采暖和生活热水提供热源。

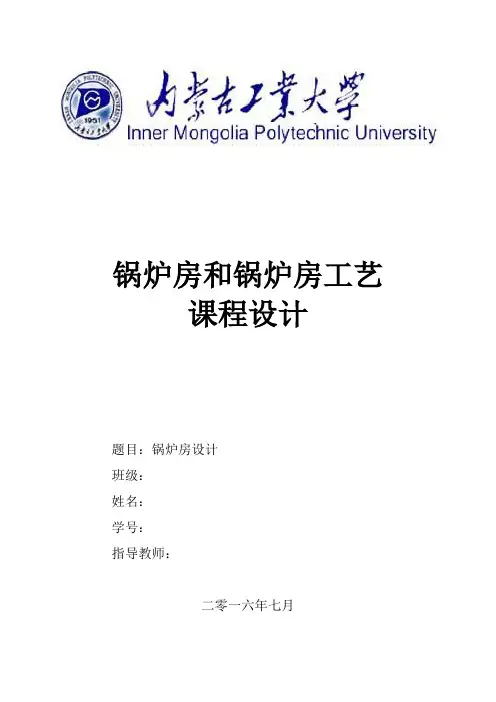

锅炉房和锅炉房工艺课程设计题目：锅炉房设计班级：姓名：学号：指导教师：二零一六年七月本设计为兰州市某工业园区锅炉房工艺设计。
在文中系统详细地解释了该锅炉房设计的原理和设计所依数据，并给出了合理的设备选型依据和主要设备的型号。
根据建筑设计节能要求，计算出最大热负荷为39.2t/h。
本设计选用台SHF20-2.45/400-H型锅炉。
单台锅炉额定容量为20t，工作压力为2.45MPa。
本锅炉房原水硬度和含氧量不符合锅炉给水要求，需要进行软化和除氧处理。
根据补给水的流量，本设计选用一台∅1200的固定床逆流再生钠离子交换器，选用S0405-0-0热力除氧器各一台。
最后通过计算确定管段的尺寸及水泵和风机型号。
关键词：燃煤蒸汽锅炉；水处理锅炉对人民的生活生产扮演着极其重要的角色，无论是居民的冬季供暖，家庭及旅馆，体育馆，健身中心等建筑物内的生活热水，还是工厂内为生产提供动力及热量，都需要锅炉来提供热量。
随着社会的飞速发展，锅炉设备以广泛应用于现代工业的各个部门，成为发展国民经济的重要供热设备之一。
随着城市建设和保护环境的需要，尽管燃油，燃气的锅炉日益增多，但由于我国以煤为主的能源结构，锅炉燃料还是以煤为主，燃煤锅炉约占80%。
它们的热效率普遍较低，而且排放的大量烟尘和有害气体，严重污染了环境，需要节能减排的潜力巨大。
因此，我们当前面临的是节能和环保两大课题。
能源是国家经济的命脉，国民经济的基础，与经济和环境的可持续发展有着息息相关的联系。
节约能源，降低污染对国民的身心健康负责，是当下政府所必需做的。
加强新燃烧技术和新炉型的开发投入我国在洁净煤燃烧的研究和开发上已经取得了一些成果。
根据目前我国燃料的使用程度，煤的使用仍然占大部分，燃油燃气锅炉虽然发展很快，但由于其建设的经济条件、设计经验相对来说比较不成熟，再者其所用燃料的输送问题很难解决及成本价格太高，故燃煤锅炉仍是将来的主流趋势。
燃煤锅炉房初投资小，经济实用性强，做燃煤锅炉房的设计具有现实意义。
锅炉房和锅炉房工艺课程设计题目：锅炉房设计班级：姓名：学号：指导教师：二零一六年七月摘要本设计为兰州市某工业园区锅炉房工艺设计。
在文中系统详细地解释了该锅炉房设计的原理和设计所依数据，并给出了合理的设备选型依据和主要设备的型号。
根据建筑设计节能要求，计算出最大热负荷为39.2t/h。
本设计选用台SHF20-2.45/400-H型锅炉。
单台锅炉额定容量为20t，工作压力为2.45MPa。
本锅炉房原水硬度和含氧量不符合锅炉给水要求，需要进行软化和除氧处理。
根据补给水的流量，本设计选用一台的固定床逆流再生钠离子交换器，选用S0405-0-0热力除氧器各一台。
最后通过计算确定管段的尺寸及水泵和风机型号。
关键词：燃煤蒸汽锅炉；水处理引言锅炉对人民的生活生产扮演着极其重要的角色，无论是居民的冬季供暖，家庭及旅馆，体育馆，健身中心等建筑物内的生活热水，还是工厂内为生产提供动力及热量，都需要锅炉来提供热量。
随着社会的飞速发展，锅炉设备以广泛应用于现代工业的各个部门，成为发展国民经济的重要供热设备之一。
随着城市建设和保护环境的需要，尽管燃油，燃气的锅炉日益增多，但由于我国以煤为主的能源结构，锅炉燃料还是以煤为主，燃煤锅炉约占80%。
它们的热效率普遍较低，而且排放的大量烟尘和有害气体，严重污染了环境，需要节能减排的潜力巨大。
因此，我们当前面临的是节能和环保两大课题。
能源是国家经济的命脉，国民经济的基础，与经济和环境的可持续发展有着息息相关的联系。
节约能源，降低污染对国民的身心健康负责，是当下政府所必需做的。
加强新燃烧技术和新炉型的开发投入我国在洁净煤燃烧的研究和开发上已经取得了一些成果。
根据目前我国燃料的使用程度，煤的使用仍然占大部分，燃油燃气锅炉虽然发展很快，但由于其建设的经济条件、设计经验相对来说比较不成熟，再者其所用燃料的输送问题很难解决及成本价格太高，故燃煤锅炉仍是将来的主流趋势。
燃煤锅炉房初投资小，经济实用性强，做燃煤锅炉房的设计具有现实意义。

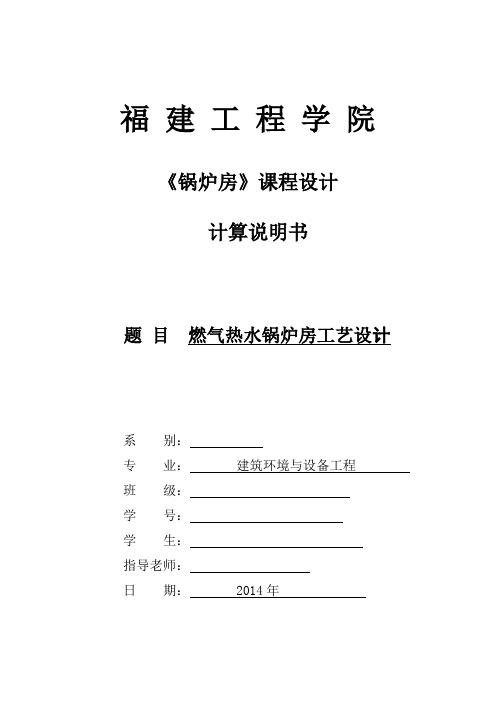

福建工程学院
《锅炉房》课程设计
计算说明书
题目燃气热水锅炉房工艺设计
系别：环境与设备工程系
专业：建筑环境与设备工程
班级：建环 1004 学号： 3100901413 学生：蔡信隆
指导老师：李祎彧、吴婧
日期： 2013年 11月
1设计原始资料 (2)
1.1设计概况 (2)
2 锅炉房容量及锅炉的选择 (3)
2.1锅炉房容量的确定 (3)
2.2锅炉型号和台数的选择 (3)
2.3 热负荷计算及锅炉机组的选择 (3)
3 给水及水处理设备的选择 (4)
3.1锅炉循环水量的计算 (5)
3.2循环水泵扬程的计算 (5)
3.3循环水泵的选择 (6)
4 定压机水处理设备的选择 (6)
4.1 膨胀容积计算 (7)
4.2定压装置及补水泵的选择 (7)
4.3软化水箱设备及软化水箱的选择 (8)
4.4其他 (8)
1设计原始资料
1.1设计概况
设计作为一燃用天然气的热水锅炉房，主要为联合厂房采暖及生活沐浴提供所需的热能。
锅炉房位于厂区东面的公用动力站房内，毗邻有空压站。
根据规划，近期锅炉房内先安装三台WNS4.2-1.0-95/70-Q型燃气热水锅炉，锅炉房总额定功率为12.6MW，热水供、回水温度为95℃和70℃。
锅炉燃料为天然气。
1.2原始资料
1.2.1 热负荷
=6000KW 供、回水温度：95℃/75℃；
采暖用热 Q
1
=11160KW 供、回水温度：95℃/75℃
生活用热 Q
2
1.2.2 燃料资料
燃料为东海天然气，其收到基地位热值：34332KJ/M3。
1.2.3水质资料
=121mg/L
总硬度 H
永久硬度 H
=24mg/L
FT
暂时硬度 H
=97mg/L
T
总碱度 A
=95mg/L
1.2.4工厂工作班制
工作班制为两班制
2 锅炉房容量及锅炉的选择
2.1锅炉房容量的确定
锅炉房设计容量宜根据热负荷曲线或热平衡系统图，并计入管道热损失、锅炉房自用热量和可供利用余热进行计算确定。
当缺少热负荷曲线或热平衡系统图时，热负荷可按生产，采暖通风和生活小时最大耗热量，并分别计入同时使用系数确定。
且锅炉宜以热水为供热介质。
2.2锅炉型号和台数的选择
在选定锅炉供热介质和参数后，应根据用户的要求和特点选择锅炉型号和决定锅炉的台数。
宜选用容量和燃烧设备相同的锅炉，当选用不同容量和不同类型锅炉时，其容量和类型不宜超过两种。
锅炉台数和单台锅炉容量的选择，应根据锅炉房的设计容量和全年负荷低峰期锅炉机组的工况等因素确定，并保证当其中最大一台锅炉检修时，其余锅炉应能满足连续生产用热所需的最低热负荷及采暖通风、生活用热所需的最低热负荷。
锅炉房的锅炉台数不宜少于2台，当选用一台锅炉能满足热负荷和检修需要时，可设置一台。
锅炉房的锅炉总台数，新建时不宜超过5台；扩建或改建时，不超过7台。
2.3 热负荷计算及锅炉机组的选择
2.3.1全厂热负荷计算
1、采暖季最大计算热负荷
MW Q K Q K K Q )2211(0max +=
式中 K 0------管网散热损失系数，取1.05；
K 1------采暖用热的同时使用系数，取1；
K 2------生活用热的同时使用系数，生活用热可提前1h 加热，故取0.5。
计入上述各项系数后，锅炉房的最大计算容量为
KW Q K Q K K Q MAX 12159)111605.06000(05.1)(221101=⨯+=+=
2、非采暖季最大计算热负荷
KW Q K Q K K Q MAX 5859111605.005.1)(221102=⨯⨯=+=
2.3.2锅炉机组的选择
根据锅炉房的计算容量、所需热水参数和供应燃料品种，选用3台热功率为
4.2MW ，热水供、回水温度为95℃和70℃。
采暖季节，第一班工作时一台锅炉投入运行以供采暖，第一班职工即将下班要沐浴时，两台锅炉全部投入运行。
非采暖季节，只需投入一台运行，本锅炉房不设备用锅炉，两台锅炉互为备用，锅炉的检修保养安排在非采暖季节进行。
WNS4.2-1.0-95/70-Q 型燃气热水锅炉的技术参数：
型号：WNS4.2-1.0-95/70-Q
额定热功率：4.2MW
额定出水压力：1.0MPa
供、回水温度：95℃和70℃
锅炉燃料：天然气
风机功率:6.5KW
燃料耗量：240M3/h
3 给水及水处理设备的选择
汽水系统一般包括给水、蒸汽和排污三个系统。
蒸汽锅炉房的锅炉给水母管应采用单母管；对常年不间断供汽的锅炉房和给水泵不能并联运行的锅炉房，锅炉给水母管宜采用双母管或采用单元制锅炉给水系统，使给水管道及其附件随时检修。
给水泵应有备用；当最大一台给水泵停止运行时，其余给水泵的总流量应能满足所有运行锅炉在额定蒸发量时所需给水量的110%。
给水量包括锅炉蒸发量和排污量。
当以电动给谁泵为常用给水泵时，宜采用汽动给水泵为事故备用泵；该汽动给水泵的流量应满足所有运行锅炉在额定蒸发量时所需给水量的20%～40%。
凝结水泵、软化水泵、中间水泵一般设有2台，其中一台备用。
当任何一台水泵停止运行时，其余的总流量应满足系统水量的要求。
有条件时，凝结水泵和软化水泵可合用一台备用泵。
3.1锅炉循环水量的计算
h t t
c q k G /6.3∆•••= 式中 Q------锅炉额定热负荷，KW ；
K------管网散热损失系数，取1.05；
C------管网热水的平均比热容，Kj/(kG.℃);
Δt----热水供回水温差，℃。
锅炉房循环水量为
h t T C kQ G /70.15170951420005.186.086.0=-⨯⨯⨯=∆=）
（ 3.2循环水泵扬程的计算
H ≥H 1+H 2+H 3
式中 H 1------锅炉房阻力损失，取100KPa ；
H
2
------供回水管路阻力损失，由计算得120KPa；
H
3
------最不利用户内部阻力损失，取50KPa。
H≥H
1+H
2
+H
3
≥100+120+50=270
3.3循环水泵的选择
循环水泵台数的选择，为控制方便，以一台锅炉配一台泵的形式，故选择3台立式循环水泵，其中一台备用。
循环水泵的技术参数：
型号：
流量：
扬程：
温度：
转速：
电机功率：
4 定压机水处理设备的选择
给水箱或除氧水箱一般设置1个，对于常年不间断供热的锅炉房或容量大的锅炉房应设置2个。
给水箱的总有效容量宜为所有运行锅炉在额定蒸发量时所需20～60min。
凝结水箱宜选用1个，锅炉房常年不间断供热时，宜选用2个或1个中间带隔板分为两格的水箱。
它的总有效容量宜为20～40min的凝结水回水量。
软化水箱的总有效容量，应根据水处理的设计出力和运行方式确定。
当设有再生备用软化设备时，软化水箱的总有效容积宜为30～60min的软化水消耗量。
锅炉房水箱应注意防腐，水温不大于50℃时，水箱要保温。
4.1 膨胀容积计算
3m
tV V a e ∆=α
式中 α------水的单位体积膨胀系数，取0.0006；
Δt--水温波动的范围，25℃；
Va-----系统总的水容量，m3。
膨胀容积为： m353.0256.350006.0e =⨯⨯=∆=a tV V α
4.2定压装置及补水泵的选择 热水系统的补水量一般根据系统的正常补水和事故补水确定，并宜为正常补水的4～5倍。
系统的小时泄漏量，宜为系统总的水容量的1%。
根据以上要求及系统的膨胀容量，为便于布置，选用调节容量为0.4～
1.3m3、补水量为3～5m3/h 的落地膨胀水箱一个。
该落地膨胀水箱定压补水为一个整体装置，属于氮气定压。
落地膨胀水箱的隔膜罐中，罐与囊之间充氮气。
落地膨胀水箱的技术参数：
型号：
调节容量：
补水泵流量：
补水泵扬程：
定压压力：
4.3软化水箱设备及软化水箱的选择
根据自来水的水质资料，选用NTS5-2/10型全自动软化水装置一台，其出水量为2m3/h，为不间断供水。
经软化后出水硬度≤0.03mmol/L，符合《工业锅炉水质标准GB1576-2001》总硬度≤0.6mmol/L的要求。
全自动软化水装置的技术参数：
型号：
软水流量：
出水硬度：
电源：
选用2m3不锈钢软化水箱一个。
4.4其他
为调节锅炉循环水的水质，选用一台DJ-100型自动加药装置。
锅炉运行时，用户可根据水质情况选购缓蚀剂、阻垢剂、除氧剂、硬度调节剂等，以改善锅炉水质。
因热水用户较为单一，故本锅炉房不设分水缸。
