锅炉房设计计算说明书

本设计为哈尔滨某场锅炉设计。

从锅炉房的设计原则出发，即遵守规范、安全可靠、经济合理、技术先进、保护环境。

根据课本当中的理论知识和设计所给的原始资料与实际应用相结合，仔细的完成本次课程设计。

本次锅炉房设计，因用于工厂的生产、生活和采暖，故设计的锅炉形式为蒸汽锅炉，使用燃料为Ⅲ类无烟煤，选用3台SZL4-1.25-WⅢ型锅炉以满足设计计算出的全年热负荷31800.1t/年，该设计严格按照《锅炉房设计规范GB50041-2008》，本说明书系统地阐述了锅炉房设计的基本理论和计算过程，设有水处理系统，分别对给水进行除氧、软化等工序进行设计计算，在对排污率进行计算时，采用碱和盐两种方法计算，取其最大值10.6%，还设有汽水系统、引送风系统等，同时对所用燃料进行校核计算，根据该燃料的具体成分，设计相应的燃烧、排污、出渣设备。

在设计计算之后的设备选择中，秉持经济节约的原则，在参考资料中也是选用的与计算匹配，与实际符合的设备，不留有一点浪费。

本设计说明书共分为六大章节，以图表结合的形式，使每一章的数据资料能系统、明了的展现给读者。

一．锅炉型号和台数的选择 (3)二．水处理设备的选择及计算 (6)三．汽水系统的确定及其设备选择计算 (13)四．送、引风系统的设计 (17)五．运煤除灰方法的选择 (23)六．锅炉房设备明细表 (26)参考文献 (27)小结 (28)一．锅炉型号和台数的选择1.热负荷计算热负荷计算的目的是求出锅炉房的计算热负荷、平均热负荷和全年热负荷，作为锅炉设备选择的依据。

(1)计算热负荷 锅炉房最大计算热负荷Q max 是选择锅炉房的主要依据，可根据各项原始热负荷、同时使用系数、锅炉房自耗热量和管网热损失系数由下式求得： Q max =K 0(K 1Q 1+K 2Q 2+K 3Q 3+K 4Q 4)+Q 5 t/h 式中Q 1，Q 2，Q 3，Q 4——分别为采暖、通风、生产和生活最大热负荷，t/h ，由设计资料提供；Q 5——锅炉房除氧用热，t/h ；K 1, K 2, K 3, K 4——分别为采暖、通风、生产和生活负荷同时使用系数； K 0——锅炉房自耗热量和管网热损失系数，取K 0为1.15。

福建工程学院《锅炉房》课程设计计算说明书题目燃气热水锅炉房工艺设计系别：专业：建筑环境与设备工程班级：学号：学生：指导老师：日期： 2014年目录1设计原始资料 (2)1.1设计概况 (2)2 锅炉房容量及锅炉的选择 (2)2.1全厂热负荷计算 (2)2.2锅炉机组的选择 (3)3 给水及水处理设备的选择 (4)3.1锅炉循环水量的计算 (4)3.2循环水泵扬程的计算 (4)3.3循环水泵的选择 (4)4 定压机水处理设备的选择 (5)4.1 膨胀容积计算 (5)4.2定压装置及补水泵的选择 (6)4.3软化水箱设备及软化水箱的选择 (6)4.4其他 (6)5 水汽系统主要管道管径的确定 (7)5.1 循环水主干管管径的确定 (7)5.1.1锅炉房循环水进出总管管径 (7)5.1.2 水泵至锅炉循环水管管径 (7)5.2 天然气总管管径的确定 (8)6 燃气及排气系统 (8)6.1 燃气及天然气泄漏报警装置 (8)6.2 烟囱 (9)7 热工控制和测量仪表 (9)8 锅炉房的布置 (9)10 技术经济指标 (10)11 锅炉房主要设备表 (10)1设计原始资料1.1设计概况设计作为一燃用天然气的热水锅炉房，主要为联合厂房采暖及生活沐浴提供所需的热能。

锅炉房位于厂区东面的公用动力站房内，毗邻有空压站。

根据规划，近期锅炉房内先安装三台WNS2.8-1.0-95/70-Q 型燃气热水锅炉，锅炉房总额定功率为8.4MW ，热水供、回水温度为95℃和70℃。

锅炉燃料为天然气。

1.2原始资料1.2.1 热负荷采暖用热 Q 1=4000KW 供、回水温度：95℃/75℃；生活用热 Q 2=7440KW 供、回水温度：95℃/75℃1.2.2 燃料资料燃料为东海天然气，其收到基地位热值：34332kJ/m 3。

1.2.3水质资料总硬度 H 0 121mg/L永久硬度 H FT 24mg/L暂时硬度 H T 97mg/L总碱度 A 0 95mg/L1.2.4工厂工作班制工作班制为两班制2 锅炉房容量及锅炉的选择2.1全厂热负荷计算1、采暖季最大计算热负荷MW Q K Q K K Q )2211(0max +=式中 K 0------管网散热损失系数，取1.05；K 1------采暖用热的同时使用系数，取1；K 2------生活用热的同时使用系数，生活用热可提前1h 加热，故取0.5。

设计题目：沈阳市惠民小区供热锅炉房设计第一章热负荷计算1.1原始资料1.1.1热负荷及参数1.1.1。

1 热负荷参数表1-1 热负荷参数表1。

1。

1.2热网参数(1）供回水温度T g/T h=95/70℃(2)热网作用半径R=500m(3）建筑物最大高度H=21m1.1.2沈阳气象参数地点：沈阳海拔H1= 169。

9m ; 室外计算温度Tw= -10℃平均温度T pj= —2℃；采暖天数N=180天;主导风向及频率:西北,9％; 冬季大气压力=956.8pa；冬季室外平均风速V=3。

8m/s最大冻土深度H2=190cm 。

1.1.3燃料种类1表1-2 煤种成分表1.1.4水质资料表1—3 水质资料表1.1.5气象地质资料21.2设计规范及标准1.《低压锅炉水质标准》GB1576—20012.《锅炉污染物排放标准》GB13271-2001 3。

《热水锅炉监察规程》4。

《供热工程制图规范及标准》5.《锅炉房设计规范》GB50041-9231.3热负荷计算1.3.1计算热负荷热负荷计算公式[1］：Q j max=k0（k1Q1+k2Q2+k3Q3+k4Q4）+k5Q5其中:max -—-最大计算热负荷Qjk0-———-—热水网路损失系数，1。

05-1.08.敷设方式为地沟,因此取1.08.k1—-—--—采暖热负荷同时使用系数,1。

0k2-—-—-—生产热负荷同时使用系数, 0k3-——-—-通风热负荷同时使用内系数，0k4-—-—-—生活热负荷同时使用系数，0k5—-—---自用热负荷同时使用系数,1。

0～1。

2。

取1。

0.Q1--—---采暖热负荷6.5MWQ2—---—-生产热负荷0 MWQ3———-——通风热负荷0 MWQ4—--—--生活热负荷0 MWQ5---——-自用热负荷，MW.所以，上式简化为：Q max＝K。

·K1·Q1＋K。

·K1·Q2 KW式中K。

哈尔滨商业大学毕业设计（论文）北京市花园小区15MW燃气蒸汽锅房工艺设计学生姓名侯文栋指导教师王莹陈志峰专业建筑环境与设备工程学院土木与制冷工程学院2006年06月10日Graduation Project (Thesis)Harbin University of Commerce15MW Gas Steam Boiler Building Technological Design of Garden Communityin Beijing CityStudent Hou WendongSupervisor Wang Ying Chen ZhifengSpecialty Building Environment and Equipment EngineeringSchool School of Civil and Refrigerating Engineering2006-06-10毕业设计（论文）任务书毕业设计（论文）审阅评语毕业设计（论文）审阅评语毕业设计（论文）答辩评语及成绩摘要本设计的题目是北京花园小区15MW燃气蒸汽锅炉房的设计，根据《燃油燃气锅炉房设计手册》，说明书主要阐明了燃气蒸汽锅炉房的设计方法设计原则以及详细的计算说明过程，说明书包括以下几个主要部分：绪论、热负荷的确定和锅炉选型、蒸汽锅炉房的水系统、蒸汽锅炉房的燃气调压系统、锅炉房布置原则及对其它专业的要求、锅炉房的自控及热工测量。

绪论主要介绍了燃气锅炉房的发展前景，热负荷的确定及锅炉型号的选择及锅炉水系统。

这一部分主要说明的是蒸汽锅炉选型的原则及选择计算和锅炉水系统中各辅助设备的选择计算及其供水系统水力计算。

燃气调压系统主要阐述了燃气系统的选择及调压器的选择计算和燃气管路的水力计算。

第七章说明了锅炉房的布置原则及对其它专业的要求。

锅炉房的自控及热工测量主要是介绍了热工测试方法及自控的方法。

最后简略叙述了锅炉的经济技术分析。

关键词：燃气锅炉；锅炉房；热负荷；水力计算AbstractThis work is the 15MW gas steam boiler building technological design of garden community in Beijing. According to “the manual design of fuel boiler building”, this paper mainly clarified the design method design principle and the detailed calculation process of the gas steam boiler building. This paper included several main parts as follows: the introduction, the definition of thermal load and the selection of boiler types, the water and steam system of the gas boiler, the gas pressure regulator system of the steam boiler building, the principle of boiler building layout and the requirement of other majors, the automatic control and the thermal characteristics measure of the boiler building. The introduction mainly describes the prospective of the gas boiler building, the settlement of thermal load and the choice of the boiler and water system of the boiler. This part mainly discusses the choice principle and calculation of gas boiler and the selection and calculation of the each standby equipment of boiler water system. The hydraulic calculation of water supply system is also considered. The gas pressure regulator system mainly introduces the selection of the gas-fired system and the selection of regulator calculation and the hydraulic calculation of the gas-fired pipeline. The seventh chapter mainly introduces the principle of boiler building layout and the requirement of other majors mainly introduces. The auto control and the thermal characteristics measure of the boiler building mainly introduce the thermal characteristics test method and auto control method. The last part shortly describes the economic technique analysis of the boiler.Key Words：gas boiler；boiler building；thermal load；hydraulic calculation目录摘要 (I)Abstract (II)1 绪论 (1)1.1 燃油燃气锅炉房发展概况 (1)1.1.1 国外燃油燃气锅炉进入国内市场的情况 (1)1.1.2 国内燃油燃气锅炉生产状况 (1)1.2 燃气资源开发和燃气锅炉的发展前景 (1)1.2.1 燃气资源开发 (1)1.2.2 燃气锅炉房设计前景 (1)2 热负荷的确定和锅炉选型 (3)2.1 设计的原始资料 (3)2.1.1 热负荷资料 (3)2.1.2 天然气的资料 (3)2.1.3 气象资料 (3)2.1.4 水质资料 (3)2.2 锅炉型号和台数的选择 (3)2.2.1 锅炉的最大热负荷 (3)2.2.2 锅炉的平均热负荷 (4)2.2.3 锅炉房的年热负荷计算 (4)2.2.4 锅炉型号和台数选择 (5)3 锅炉水处理设备的选择 (6)3.1 给水设备的选择 (6)3.1.1 锅炉给水量的计算 (6)3.1.2 锅炉排污量的计算 (6)3.1.3 给水泵的选择计算 (7)3.2 锅炉软化水设备的选择 (8)3.2.1 软水器的选择 (8)3.2.2 软水箱的选择 (8)3.3 锅炉除氧设备的选择 (9)3.3.1 除氧设备选择计算 (9)3.3.2 除氧泵的选择 (9)3.4 锅炉排污设备的选择计算 (10)3.4.1 锅炉的排污系统 (10)3.4.2 排污扩容器选择计算 (10)3.4.3 降温池的选择 (11)3.5 汽水系统主要管道管径的确定 (11)3.6 分气缸的选用 (12)3.6.1 分气缸的直径的确定 (12)3.6.2 分气缸筒体结构尺寸的确定 (12)3.7 阀门的选择 (13)4 锅炉房燃气系统 (14)4.1 锅炉房燃气耗气量计算 (14)4.2 燃气管道供气系统 (14)4.2.1 供气管道进口装置设计的基本要求 (14)4.2.2 锅炉燃气系统供应系统 (16)4.3 燃气管道供气压力确定 (16)4.3.1 城市燃气管道压力分类 (16)4.3.2 供气压力的确定 (17)4.4 燃气管道敷设原则及连接方法 (17)4.4.1 管道的敷设原则 (17)4.4.2 管道的连接方法 (21)5 燃气调压系统 (22)5.1 概论 (22)5.2 调压系统分类及选择 (22)5.2.1 几种调压系统 (22)5.2.2 调压系统方案确定原则 (23)5.2.3 调压系统的选择 (23)5.3 调压系统工艺流程和附件配置 (23)5.4 调压系统设备、仪表和附件选择 (24)5.4.1 净化设备的配置 (24)5.4.2 调压器的选择计算 (24)5.4.3 安全阀的选择计算 (26)5.5 调压系统旁通管道、吹扫管、放散管及压缩空气管道的设置 (28)5.5.1 旁通管 (28)5.5.2 吹扫管和放散管 (28)5.5.3 压缩空气及其管道 (28)6 燃气管道水力计算 (30)6.1 燃气管道管径计算 (30)6.1.1 燃气管道的直径 (30)6.2.2 天然气管道的水力计算校核 (31)7 锅炉房的布置 (34)7.1 锅炉房布置的一般原则 (34)7.2 锅炉房组成及工艺设备布置要求 (34)7.3 调压站的布置 (36)7.4 燃油燃气锅炉房工艺对其它专业设计要求 (37)7.4.1 总图运输专业 (37)7.4.2 建筑专业 (38)7.4.3 结构专业 (39)7.4.4 电气专业 (39)7.4.5 热控专业 (40)7.4.6 给排水专业 (41)7.4.7 环保专业 (41)8 锅炉房的热工测试及自动控制 (42)8.1 概述 (42)8.2 热工测试与控制的基本要求 (42)8.2.1 热工测试 (42)8.2.2 锅炉房的热工控制 (42)9 锅炉人员的编制 (44)10 技术经济分析 (45)10.1 概述 (45)10.2 锅炉主要设备价格表 (45)10.3 锅炉设备安装费用表 (46)10.4 锅炉设备安装费用表 (47)10.5 锅炉房的社会效益分析 (47)结论 (49)参考文献 (50)致谢 (51)附录 (52)锅炉样本 (52)软化设备样本 (52)除氧设备样本 (52)除氧泵 (52)给水泵 (52)调压器 (52)扩容排污器 (52)1 绪论1.1 燃油燃气锅炉房发展概况随着我国改革开放的不断深化，全国各地经济建设的迅速的发展，城市高层民用建筑的快速崛起，国家对环境保护工作提出更高要求，油气资源的大力开发，燃油燃气锅炉应用逐年上升，燃油燃气锅炉房建设进入新的发展时期。

课程设计课设名称：变配电所课程设计系：电气工程系专业：电气工程与智能化班级：电智061 学号：学生姓名：指导教师：职称：教授2009年6 月 4日课程设计说明书课设名称：变配电所课程设计系：电气工程系专业：电气工程与智能化班级：电智061学号：学生姓名：指导教师：职称：教授2009年6 月 4日目录第一章任务书一、工程概况 (1)二、配电系统 (1)三、照明配电概括 (1)四、动力配电概况 (1)第二章动力工程设计第一节方案的确定及动力介绍 (1)一、方案的确定 (1)二、动力介绍 (1)三、设备的选择 (2)第二节锅炉房动力计算书 (3)第三章照明工程设计第一节方案的确定 (5)第二节光源的选择 (5)第三节照明器的布置 (5)第四节照明线路 (5)一、照明线路的一般要求 (5)二、照明线路的基本形式 (6)第五节照度计算 (6)一、照度标准 (6)二、照明种类 (6)三、照度确定 (6)四、开关和插座的选择 (9)五、照明配电负荷计算表 (9)六、导线的选择 (9)七、照明器的安装 (10)第四章防雷接地工程的设计第一节防雷设计 (11)第一节接地设计 (11)参考文献 (12)设计题目：某锅炉房供配电系统设计第一章任务书一、工程概况本工程是给两台2.8MW和2.1MW的供暖锅炉锅炉房的动力，照明工程的配电。

其中，锅炉房是30×6×5米单层建筑（各房间大小如建筑底图），内放置两台常压锅炉和三台循环水泵，其中两台常压锅炉根据工艺要求各配备一台5.5kW的电动机供给鼓风机，三台循环水泵各配备一台37kW的电动机，两台盐泵各配置一台4kW的电动机。

防雷设计按三类防雷考虑。

二、配电系统1、本工程中锅炉房对电力的供应没有特殊的要求，属于三级负荷，所以按三级负荷供电。

电源采用380/220V三相四线制交流电源，中性线做重复接地，并分为N、PE（中性线）即TN-C-S 接地系统，接地电阻不大于4欧姆。

锅炉房设计说明书原始资料1．锅炉的热负荷为12MW，供回水温度为95/70℃2．燃气成分：CH498%、C3H60.4%、C3H80.3%、C3H100.3%、N21.0%。

标准状态下的*度为ρ气=0.7435Kg/m3,标准状态下的低位发热量Q低=36533KJ/m3.3．水质资料总硬度H0：460mg/L(以CaCO3计）PH值：7.56一. 热负荷、锅炉类型及台数的确定1．热负荷的计算（1）最大计算热负荷Q max = K0 K1 Q0式中 K0——热水管网的热损失系数，取值为1.08K1——采暖热负荷同时使用系数，取用1Q0——采暖最大热负荷，12MW则 Q max=1.08×1×12MW=12.96MW2．锅炉类型及台数的确定因为热媒为水，供水温度为95℃，回水温度为70℃，经计算最大热负荷为12.96MW，本设计决定选用扬州斯大燃气锅炉有限公司生产的卧式燃气热水锅炉两台，型号为WNS7.0—1.0—95/70—Q，单台锅炉的额定热功率7MW，工作压力1.0MPa，供回水温度分别为95℃和70℃。

无需备用锅炉，所选锅炉的具体参数如下：—Q型号热水回水位置G热水供水位置H烟囱中心距J 烟囱高度K烟囱直径L清扫烟管最小长度MWNS7.0—1.0—95/70—Q1500 1500 120 2145 750 5400其排烟温度为160度，NOX排放量低于400mg/m3。

二．给水和热力系统设计1．水处理方案的确定（1）热水锅炉对给水的水质要求锅横截面锅炉纵截面根据《低压锅炉水质标准》规定，对于温度不大于95度的热水锅炉，补给水和循环水的水质要求如下表所示：项目补给水循环水悬浮物mg./L总硬度me/LPH值(25℃)溶解氧mg/L≤5≤0.6≥7≤0.18.5～10≤0.1（2）水质处理方案的确定本锅炉房原水的硬度超过给水水质标准，故需进行软化处理。

由于热水锅炉不存在水的蒸发，水中盐类浓度不会增加，碱度也不会提高，而且保持一定的碱度还可以对金属壁起到一定的保护作用。

目录一、工程概况及原始资料 (3)1.1 工程名称 (3)1.2 建筑概况 (3)1.3 设计任务 (4)1.4 设计依据 (4)1.5 技术经济可行性分析 (4)二、锅炉的型号及台数的确定 (5)2.1 热负荷的计算 (5)2.2 锅炉型号及台数的选择 (5)三、燃料供应系统 (7)3.1 燃气供应系统设计 (7)3.1.1 供气系统方案确定 (7)3.1.2 调压系统方案确定 (7)3.1.3 供气管材的选用 (8)3.2 燃气管道水力计算 (8)3.2.1 燃气管道管径计算 (9)3.2.2 燃气管道水力计算 (10)3.3 燃气供气压力确定 (15)3.4 燃气系统设备及附件 (17)3.4.1 调压器选用 (17)3.4.1.1 调压器选用原则 (17)3.4.1.2 选型 (17)3.4.2 放散管选用 (17)3.4.3 阀门 (17)四、锅炉给水系统 (17)4.1 给水泵和主要管道的选择计算 (17)4.2 其他水处理设备选择 (18)4.2.1 软化水器的选择 (18)4.2.2 除氧方法与除氧器选择 (21)4.2.3 软化水箱的选择 (22)五、锅炉侧循环水系统 (23)5.1 系统流量计算 (23)5.2 换热器的选型 (24)5.2.1 板式换热器的优越性 (24)5.2.2 选型 (24)5.3 锅炉侧循环水系统水力计算 (25)5.3.1 循环水系统管径确定 (25)5.3.2 系统阻力计算 (26)5.3.2.1 沿程阻力损失计算 (26)5.3.2.2 局部压力损失 (28)5.3.2.3 锅炉和板换内部压力损失 (30)5.3.2.4 锅炉侧水循环系统总压力损失 (30)5.4 锅炉侧循环水泵的选择 (30)六、锅炉排烟系统 (31)6.1 工程基本资料 (31)6.2 排烟管径确定 (31)七、设计小结 (33)八、参考文献 (34)一、工程概况及原始资料1.1 工程名称西安毛纺厂燃气锅炉房设计1.2建筑概况本工程位于西安，该锅炉房为工厂的员工宿舍和家庭宿舍的采暖和生活热水提供热源。

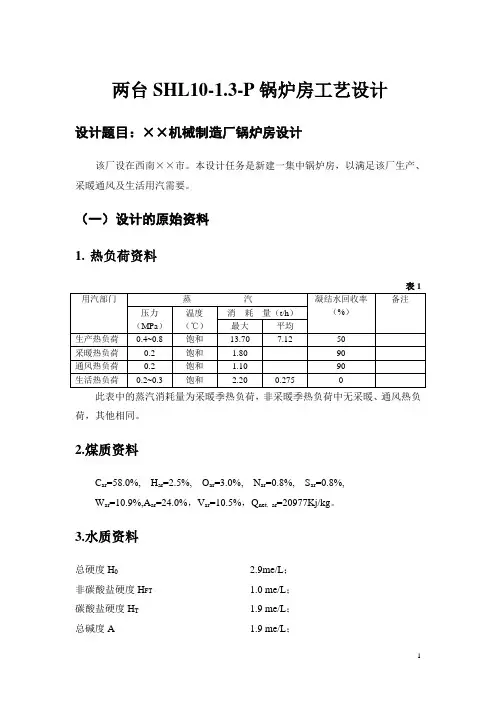

两台SHL10-1.3-P锅炉房工艺设计设计题目：××机械制造厂锅炉房设计该厂设在西南××市。

本设计任务是新建一集中锅炉房，以满足该厂生产、采暖通风及生活用汽需要。

（一）设计的原始资料1.热负荷资料此表中的蒸汽消耗量为采暖季热负荷，非采暖季热负荷中无采暖、通风热负荷，其他相同。

2.煤质资料C ar=58.0%, H ar=2.5%, O ar=3.0%, N ar=0.8%, S ar=0.8%,W ar=10.9%,A ar=24.0%，V ar=10.5%，Q net，ar=20977Kj/kg。

3.水质资料总硬度H0 2.9me/L；非碳酸盐硬度H FT 1.0 me/L；碳酸盐硬度H T 1.9 me/L；总碱度A 1.9 me/L；pH值7.9；溶解氧7.7~9.6mg/L；溶解固形物434mg/L；悬浮物和含油量微量，可忽略不计；夏季平均水温26℃，冬季平均水温13℃；供水压力0.4MPa。

4.气象与地质资料海拔高度260.6m；冬季采暖室外计算温度4℃，冬季通风室外计算温度8℃，采暖期室外平均温度9℃，采暖室内计算温度18℃；采暖天数60；夏季通风室外计算温度33℃；年主导风向东南；大气压力冬季99.19kPa，夏季97.33 kPa；平均风速冬季 1.3m/s，夏季 1.6m/s；最高地下水位-2.5m；土壤冻结深度本地区无土壤冻结问题。

5.工作班次三班制全年工作306天。

(二)锅炉型号和台数选择 1.锅炉房最大计算热负荷锅炉房最大小时用汽量按下式计算：ht D K D K D K D K K D /)(443322110+++=α式中： K 0—— 官网热损失及锅炉房自用系数，考虑到蒸汽管网漏损较大和采用热力喷雾式除氧，锅炉房自用蒸汽较多等因素，故K 0取为1.25；D 1、D 2、D 3、D 4——生产、采暖、通风及生活的最大小时热负荷，t/h ； K 1、K 2、K 3、K 4——生产、采暖、通风及生活的同时使用系数，分别为0.8、1、1、及0.5。

一、 设计概况本设计为一蒸汽锅炉房，为生产、生活以及厂房和住宅采暖生产饱和蒸汽。

生产和生活为全年用气，采暖为季节型用气。

生产用气设备要求提供的蒸汽压力最高为0.6MP ，用气量为3.5t/h;凝结水受生产过程的污染，不能回收利用。

采暖用气量为 6.2t/h ，其中生产车间为高压蒸汽采暖，住宅则采用低压蒸汽采暖；采暖系统的凝结水回收率达25%通风用气的凝结水回收率达80%。

生活用汽主要供应食堂和浴室的用热需要，用气量为0.4t/h,凝结水回收率达80%。

二、 设计原始资料1、1. 蒸汽负荷及参数：生产用汽 1D =3.5t/h, 1P =0.4~0.6MPa,无凝结水回收 采暖用汽 2D =6.2t/h, 2P =0.4~0.6MPa,凝结水回收率=25% 通风用汽 3D =0.88t/h, 3P =0.2MPa,无凝结水回率=80% 生活用汽 4D =0.6t/h, 4P =0.06MPa,无凝结水回收2、媒质资料：元素分析成分：%48.32%,00.9%,86.0%11.6%,94.1%,06.3%,55.46=======yyyy y y y A W N O S H C煤的可燃基挥发分：%,5.38=r V 应用基低位发热量17693=ydwQ KJ/Kg. 3、水资资料；总硬度： H=3.1me/L永久硬度：FT H =1.0me/L 总碱度：T H =2.1me/LPH 值： PH : 7.5 溶解氧： 6.5~8.9 mg/L 悬浮物： 0溶解固形物：380me/L 4、气象资料：1) 年主导风向： 西北 2) 平均风速: 3.5 m/s 3) 大气压：97870Pa 4) 海拔高度: 396.9 m 5) 最高地下水位：-3.5m6) 土壤冻结深度: 无土壤冻结情况 7) 冬季采暖室外计算温度：-5C 08) 冬季通风室外计算温度：1C 0 9) 采暖用气天数：100天 10) 通风用气天数：100天三、 热负荷计算及锅炉选择1、热负荷计算：（1） 采暖季最大计算热负荷 )(443322110max 1D K D K D K D K K D +++=t/h式中：0K ——考虑热网热损失及锅炉房汽泵、吹灰、自用蒸汽等因素的系数，取1.10—1.15；1K ——生产用汽的同时使用系数，取.0.8；2K ——采暖用汽的同时使用系数，取1.0； 3K ——通风用汽的同时使用系数，取0.8—1.10；4K ——生活用汽的同时使用系数，取0.5；=max 1D 1.12（0.8⨯3.5+1.0⨯6.2+0.9⨯0.88+0.5⨯0.4）=11.19 t/h(2) 非采暖季最大计算热负荷D m ax2=K o （K 1⨯D 1+K 4⨯D 4）=1.12(0.8x3.5+0.5x0.4)=3.36 t/h2．锅炉型号与台数的确定根据最大计算热负荷11.19 t/h 及生产、采暖和生活用均不大于0.6Mpa ，本设计选用KZL4-1.3-A II 型锅炉3台。

前言随着生产的发展,锅炉房设备日益广泛的运用于现代化工业建设的各个部分，成为发展国民经济的重要热工设备之一。

从量大面广这个角度来看，除电力以外的各个行业中运行的主要是中小型锅炉，但目前能源的增长大大落后于生产的增长。

面对这些锅炉，如何发掘潜力提高他的热效率，有着极为重要的实际意义。

此外，使锅炉能因地制宜的有效使用地方燃料,并未满足环境的要求而努力解决烟尘问题，以及在提高经济效益的同时减轻工作强度，保证锅炉额定压力及运行效率,安全可靠的运行锅炉也是需要进一步研究的课题。

毕业设计是对毕业生大学四年所学知识的一次系统检测，同时也是对学生综合能力的一次系统提升。

通过毕业设计，可以培养学生独立思考、解决工程实际问题的能力。

通过本设计，学生可以基本掌握空调系统设计的基本流程，对以后参与工程建设及设计有很大的帮助.本次锅炉房的毕业设计是石家庄筑路机械厂锅炉房工艺设计，该锅炉是新建锅炉房.本设计给出了锅炉房设计的全部过程，包括锅炉设备的选型、水处理系统、运煤系统、除渣系统、除尘系统等的设计。

在设计过程中，本人多方查找锅炉房的资料，征求老师和同学们的意见，力求设计符合规范，达到老师给定的设计要求。

设计过程中遇到了许多以前课程设计中从未遇到过的工程实际问题,对本人来说是一次不小的考验，但同时也在解决这些问题的过程中慢慢的提高自己的知识运用能力,具备了一些基本的设计能力,使我受益匪浅.设计过程中,本人不但专业综合素质得到提高，而且提高了许多办公软件的熟练度,如Excel,Word。

特别是CAD制图，本人已能熟练运用。

本次设计得到了田安民老师的悉心指导及教研室其他老师的教诲，在此特向诸位老师表示衷心的感谢，同时也感谢同组人员的帮助与协作.由于本人所学知识有限、经验不足，设计中的错误及不合理之处在所难免,敬请各位老师批评指正。

概述1.设计题目石家庄筑路机械厂锅炉房工艺设计2.设计任务本题目设计任务是为该厂新建锅炉房的工艺设计,同时考虑扩建的要求，使新建锅炉房既能满足工程结束后,该厂生产、生活及供暖通风对用热的需要，又要使扩建时顺利进行且不影响已装锅炉的正常运行,同时还要使新建和扩建工程总投资费用最经济。

锅炉房工艺设计计算书1. 引言本文档旨在对锅炉房的工艺设计进行详细的计算和说明。

锅炉房是一个重要的能源设施，负责为建筑物或工业生产提供热水、蒸汽等热能。

良好的工艺设计能够确保锅炉房的安全运行和高效能。

2. 设计参数下面列出了本工艺设计所使用的主要参数：•锅炉功率：1000kW•工作压力：10MPa•蒸汽温度：300°C•水温：60°C•压力损失：5%3. 锅炉选择根据设计参数，我们选择了一台1000kW的高压锅炉。

该锅炉采用燃煤作为燃料，具有高效能和可靠性。

4. 锅炉容积计算根据蒸汽产量和蒸汽流量，我们可以计算出锅炉的容积。

假设锅炉给水温度为60°C，锅炉蒸汽温度为300°C，设计工作压力为10MPa。

根据蒸发潜热公式，我们可以得到锅炉的蒸发潜热为2257kJ/kg。

根据能量守恒定律，我们可以通过以下公式计算出锅炉的容积：锅炉容积 = 锅炉功率 / (蒸发潜热 * 锅炉流量)根据以上参数，我们得到锅炉的容积为：锅炉容积 = 1000kW / (2257kJ/kg * 547.7kg/h) = 2.06m³所以，我们需要一个容积为2.06m³的锅炉。

5. 烟气处理系统设计烟气处理系统是保证锅炉环保排放的重要组成部分。

在本设计中，我们采用了常见的烟气处理系统，包括除尘、脱硫和脱硝等环节。

5.1 除尘系统除尘系统用于去除烟气中的颗粒物。

我们选择了电除尘器作为除尘设备，其效率可达到90%以上。

根据设计锅炉的烟气流量和颗粒物含量，我们可以计算出除尘系统的处理能力。

5.2 脱硫系统脱硫系统用于去除烟气中的二氧化硫。

我们选择了湿法石灰石法作为脱硫工艺，其效率可达到90%以上。

根据设计锅炉的烟气流量和二氧化硫含量，我们可以计算出脱硫系统的处理能力。

5.3 脱硝系统脱硝系统用于去除烟气中的氮氧化物。

我们选择了选择性催化还原法作为脱硝工艺，其效率可达到90%以上。

设计任务书一、设计题目浙江杭州市造纸厂厂区及生活区9t/h蒸汽供热锅炉房工艺设计。

二、设计条件2)燃料：浙江安仁石煤：V daf （%）=8.05,C ar（%）=28.04,H ar（%）=0.62,O ar（%）=2.73,N a（%）=2.87,S ar（%）=3.57,A ar（%）=58.04,M a r（%）=4.13,Q net，ar(MJ/kg)=19.53(课本P30,表2-6)3)气象资料:冬季采暖室外计算温度: -1℃;采暖期总天数：43天；采暖期室外平均温度：4.2℃主导风向:C N大气压：冬季102090Pa；夏季：100050Pa.4)水质资料：以自来水质为水源，水温18℃。

溶解固形物：550mg/L; 总硬度:6.35mmol/L;总碱度:3.12mmol/L; PH值:8.20;5)其他资料:锅炉房近期不考虑扩建。

地下水位:-4.5m。

回水方式:自流回水，不考虑水质污染三班制,全年工作312天。

设计说明书1. 热负荷计算1) 最大计算热负荷采暖季：Q max =K 0（K 1Q 1+K 2Q 2+K 3Q 3+K 4Q 4）+Q 5 （t/h ） 1.15×(1.0×3.8+0+0.6×4.70+0.5×1.70)+0=8.591（t/h ）式中Q 1 、Q 2 、Q 3 、Q 4——分别为采暖、通风、生产和生活最大热负荷,由设计资料提供，其中Q 2=0；Q 5——锅炉房除氧用热负荷，此处Q 5=0；K 1、K 2 、K 3 、K 4——分别为采暖、通风、生产和生活负荷同时使用系数； K 0——锅炉房自耗热量和管网热损失系数，取1.1。

非采暖季：Q max =K 0（K 2Q 2+K 3Q 3+K 4Q 4）+Q 5 （t/h ） 1.1×(0+0.6×4.70+0.5×1.70)+0=4.221（t/h ） 2）平均热负荷采暖通风平均热负荷: pji Q =n pj i n wt t Q t t --（t/h ）式中Q i ——采暖最大热负荷，t/h ；t n ——采暖房间室内计算温度，取20℃; t w ——采暖期采暖室外计算温度，℃； t pj ——采暖期室外平均温度，℃。

锅炉房和锅炉房工艺课程设计题目：锅炉房设计班级：姓名：学号：指导教师：二零一六年七月摘要本设计为兰州市某工业园区锅炉房工艺设计。

在文中系统详细地解释了该锅炉房设计的原理和设计所依数据，并给出了合理的设备选型依据和主要设备的型号。

根据建筑设计节能要求，计算出最大热负荷为39.2t/h。

本设计选用台SHF20-2.45/400-H型锅炉。

单台锅炉额定容量为20t，工作压力为2.45MPa。

本锅炉房原水硬度和含氧量不符合锅炉给水要求，需要进行软化和除氧处理。

根据补给水的流量，本设计选用一台的固定床逆流再生钠离子交换器，选用S0405-0-0热力除氧器各一台。

最后通过计算确定管段的尺寸及水泵和风机型号。

关键词：燃煤蒸汽锅炉；水处理引言锅炉对人民的生活生产扮演着极其重要的角色，无论是居民的冬季供暖，家庭及旅馆，体育馆，健身中心等建筑物内的生活热水，还是工厂内为生产提供动力及热量，都需要锅炉来提供热量。

随着社会的飞速发展，锅炉设备以广泛应用于现代工业的各个部门，成为发展国民经济的重要供热设备之一。

随着城市建设和保护环境的需要，尽管燃油，燃气的锅炉日益增多，但由于我国以煤为主的能源结构，锅炉燃料还是以煤为主，燃煤锅炉约占80%。

它们的热效率普遍较低，而且排放的大量烟尘和有害气体，严重污染了环境，需要节能减排的潜力巨大。

因此，我们当前面临的是节能和环保两大课题。

能源是国家经济的命脉，国民经济的基础，与经济和环境的可持续发展有着息息相关的联系。

节约能源，降低污染对国民的身心健康负责，是当下政府所必需做的。

加强新燃烧技术和新炉型的开发投入我国在洁净煤燃烧的研究和开发上已经取得了一些成果。

根据目前我国燃料的使用程度，煤的使用仍然占大部分，燃油燃气锅炉虽然发展很快，但由于其建设的经济条件、设计经验相对来说比较不成熟，再者其所用燃料的输送问题很难解决及成本价格太高，故燃煤锅炉仍是将来的主流趋势。

燃煤锅炉房初投资小，经济实用性强，做燃煤锅炉房的设计具有现实意义。

锅炉房及设备设计说明书学院：姓名：班级：学号：设计说明160000㎡的住宅小区，热指标45W/㎡，市政管网水压0.25Mpa，热水95℃/70℃1.热负荷计算采暖最大热负荷为：Q=q*F=45*160000=7.2MW锅炉房自耗热能量包括锅炉房的采暖、浴室、锅炉吹灰、设备散热、介质漏失和热力除氧器的排气损失等。

这部分能量约占输出负荷的2%——3%，启动水泵的耗能大，但正常运行时使用电动给水泵。

热网的热损失包括散热和介质漏失，与输送介质的种类、热网的敷设方式、保温完善程度和管理水平有关，一般为输送负荷的10%-15%。

最大计算热负荷：Q max = K0 *K1*Q0式中K0——热水管网的热损失系数，取值为1.10K1——采暖热负荷同时使用系数，取用1Q0——采暖最大热负荷，则Q max=1.10×1×7.2MW=7.92MW2．锅炉类型及台数的确定锅炉型号和台数根据锅炉房热负荷、介质、参数和燃料种类等因素选择，并应考虑技术经济方面的合理性，使锅炉房在冬夏季均能达到经济可靠运行。

根据计算热负荷的大小和燃料特性决定锅炉型号，并考虑负荷变化和锅炉房发展的需要。

选用锅炉的总容量必须满足计算负荷的要求，以保证用气的需要。

但也不应使锅炉的总容量超过计算负荷太多而造成浪费。

锅炉的容量还应适应锅炉房负荷变化的需要，特别是某些季节性锅炉房，要力免锅炉长期在低负荷下运行。

因为热媒为水，供水温度为95℃，回水温度为70℃，经计算最大热负荷为7.92MW 。

选用2台热功率为4.2MW ，的卧式燃气热水锅炉，即WNS4.2-1.0-95/70-Q 型锅炉，锅炉房总额定功为12.6MW ，热水供回水温度为95℃/70℃WNS4.2-1.0-95/70-Q 型热水锅炉的技术参数：型号：WNS4.2-1.0-95/70-Q额定热功率：4.2MW额定出水压力：1.0Mpa供回水温度：95℃/70℃锅炉燃料：天然气燃料耗量：450m ³/h3.锅炉循环水量的计算t c kQ6.3G △ t/h 式中 Q —锅炉额定热负荷，kWk —官网散热损失系数，取1.05c —官网热水的平均比热容，kJ/(kg ·℃)t △--热水供回水温差，℃锅炉房循环水量为t c kQ 6.3G △== ）（7095*41874200*1.05*3.6-=151.7t/h4.循环水泵扬程的计算H ≥H1+H2+H3式中H1-----锅炉房阻力损失，取100 kPaH2---------供回水官网阻力损失，由计算得120kPaH3-----最不利用户内部阻力损失，取50 kPaH ≥H1+H2+H3=100+120+50=270 kPa5.循环水泵的选择为控制方便，以一台锅炉配一台泵的形式，故选择4台立式循环水泵，其中一台备用。

福建工程学院《锅炉房》课程设计计算说明书题目燃气热水锅炉房工艺设计系别：环境与设备工程系专业：建筑环境与设备工程班级：建环 1004 学号： 3100901413 学生：蔡信隆指导老师：李祎彧、吴婧日期： 2013年 11月1设计原始资料 (2)1.1设计概况 (2)2 锅炉房容量及锅炉的选择 (3)2.1锅炉房容量的确定 (3)2.2锅炉型号和台数的选择 (3)2.3 热负荷计算及锅炉机组的选择 (3)3 给水及水处理设备的选择 (4)3.1锅炉循环水量的计算 (5)3.2循环水泵扬程的计算 (5)3.3循环水泵的选择 (6)4 定压机水处理设备的选择 (6)4.1 膨胀容积计算 (7)4.2定压装置及补水泵的选择 (7)4.3软化水箱设备及软化水箱的选择 (8)4.4其他 (8)1设计原始资料1.1设计概况设计作为一燃用天然气的热水锅炉房，主要为联合厂房采暖及生活沐浴提供所需的热能。

锅炉房位于厂区东面的公用动力站房内，毗邻有空压站。

根据规划，近期锅炉房内先安装三台WNS4.2-1.0-95/70-Q型燃气热水锅炉，锅炉房总额定功率为12.6MW，热水供、回水温度为95℃和70℃。

锅炉燃料为天然气。

1.2原始资料1.2.1 热负荷=6000KW 供、回水温度：95℃/75℃；采暖用热 Q1=11160KW 供、回水温度：95℃/75℃生活用热 Q21.2.2 燃料资料燃料为东海天然气，其收到基地位热值：34332KJ/M3。

1.2.3水质资料=121mg/L总硬度 H永久硬度 H=24mg/LFT暂时硬度 H=97mg/LT总碱度 A=95mg/L1.2.4工厂工作班制工作班制为两班制2 锅炉房容量及锅炉的选择2.1锅炉房容量的确定锅炉房设计容量宜根据热负荷曲线或热平衡系统图，并计入管道热损失、锅炉房自用热量和可供利用余热进行计算确定。

当缺少热负荷曲线或热平衡系统图时，热负荷可按生产，采暖通风和生活小时最大耗热量，并分别计入同时使用系数确定。

三台SHL2.1-0.7/95/70-H热水锅炉房工艺设计一、原始资料1．热负荷资料:采暖最大热负荷5MW，供回水温度95/70℃。

2．煤质资料：山东龙口褐煤煤的成分组成：挥发分Vdaf(%):49.53%,碳Car(%):36.50%,氢Har(%):3.03%,氧Oar(%):10.40%,氮Nar(%):0.95%,硫Sar(%):0.69%,灰分Aar(%):28.40%,水分Mar(%):20.03%,,低位发热量Qnet.ar=13.44MJ/kg。

3．水质资料：自来水为水源，水温10℃。

由于1mmol/L=2Me/L(毫克当量/升)，所以原水总硬度为3.4毫克当量/升。

4.气象及地质资料：地区：徐州(D10)主导风向：ENE室外计算温度：-6℃采暖期室外平均温度：0.9℃采暖天数：92天最大冻土深度：24m海拔高度：41.00m冬季大气压：102510Pa二、锅炉类型及台数选择1.热负荷计算2.锅炉型号及台数选择根据采暖的要求，供水温度为95℃，回水温度文70℃，因此，选用热水锅炉，向外网直接提供95℃~70℃热水。

由于本本锅炉房为采暖锅炉房，采暖期为92天，热负荷较稳定，总热负荷为6MW，不设置备用锅炉，同时，考虑到锅炉容量越大，效率相对较高。

因此，选用三台SZL2.1—0.7/95/70-AII型锅炉。

参数如下：三、鼓、引风系统设备选择锅炉采用机械送风和引风，即平衡通风,炉膛出口保持20-40kPa的真空度。

阻力计算包括空气吸入口到炉膛的空气阻力和送风系统设计和炉膛到烟囱出口的烟气阻力两大部分。

其中锅炉本体的烟风阻力由锅炉厂气体动力计算提供；除尘器阻力由产品样本提供。

本设计所进行的仅是风、烟道和烟囱的阻力计算。

1、过量空气系数及漏风系数根据锅炉教材，烟道中各处烟道各处过量空气系数及各受热面的漏风系数取值为：2、空气量及烟气量计算过量空气系数取1.6。

3、烟气及耗煤量计算4、除尘器的选择根据锅炉的处理烟气量V cc =7776.7m 3/h选用弗兰德DMC(B)袋式除尘器一台，其处理烟气量为8150m 3/h ，阻力<1200Pa,其进口浓度为200g/Nm ，出口浓度≤30mg/Nm,取30mg/Nm ，则除尘效率为%985.99%10020003.0-200=⨯。

某工业锅炉房工艺设计原始资料1.地区：哈尔滨2.热负荷资料3.煤质资料⑴煤种：烟煤⑵煤元素元素分析C y=％H y=3％O y=％N y=％S y=％A y=％W y=10％4.水质资料水源：深水井水压总硬度：H=L pH=溶解氧含量：L5.气象资料⑴采暖室外计算温度：-26°⑵采暖期室外平均温度：°⑶采暖天数：179天⑷最大冻土层深度：2米⑸海拔高度：米、⑹大气压力：冬：夏：一、热负荷计算1.小时最大计算热负荷D max=k0（k1D1+k2D2+k3D3+k4D4)k5D5 k0——室外管网散热损失和漏损系数，取k1——采暖热负荷同时使用系数，取k2——通风热负荷同时使用系数，取~k3——生产热负荷同时使用系数，取~k4——生活热负荷同时使用系数，取D 1——采暖设计热负荷，为h D 2——通风设计热负荷，为h D 3——生产最大热负荷，为h D 4——生活最大热负荷，为h所以；=max 1D （⨯⨯⨯⨯）=14 t/h 2.小时平均热负荷D pj =k 0（D pj1+D pj2+D pj3+D pj4）+D pj5 D pj1——采暖小时平均热负荷D pj1=1D t t t t wn pj n --由原始气象资料查得：t n =18℃ t pj =℃ t w =-26℃∴D pj1=)26(18)5.9(18----*=hD pj2——通风小时平均热负荷由采暖小时平均热负荷得 D pj2=h D pj3——生产用热平均热负荷 D pj3=h D pj4——生活平均热负荷D pj4=81D 4=81*=D pj5——锅炉房用热平均热负荷D pj5=∴D pj=++++=h二、锅炉型号及台数的确定本设计锅炉最大计算热负荷14t/h及生产、采暖和生活用均不大于，本设计选用锅炉型号为：95/70-AⅡ型锅炉三台，两用一备，负荷率约在80％左右。
