插补算法

数控编程中的高速插补算法解读在数控机床的操作中，高速插补算法是至关重要的一环。

它能够使机床在高速运动中保持精准的定位和平滑的轨迹，从而实现高效的加工。

本文将对数控编程中的高速插补算法进行解读，探讨其原理和应用。

一、高速插补算法的原理高速插补算法是通过计算机对机床的轴运动进行控制，使其在高速运动中能够准确地按照预定的路径进行插补。

其原理主要包括两个方面：轨迹规划和速度控制。

1. 轨迹规划轨迹规划是指根据加工要求和机床的运动特性，确定机床在加工过程中的运动路径。

常见的轨迹规划方法有线性插补、圆弧插补和螺旋线插补等。

在高速插补算法中，需要根据机床的最大加速度和最大速度等参数，结合加工要求，确定合适的插补方式和路径。

2. 速度控制速度控制是指根据轨迹规划确定的路径，控制机床在运动过程中的速度。

在高速插补算法中，需要考虑机床的加速度和减速度，以及机床的最大速度等参数，通过合理的速度控制算法，使机床在高速运动中保持平稳的轨迹和准确的定位。

二、高速插补算法的应用高速插补算法在数控编程中有着广泛的应用。

它可以用于各种形状的曲线插补、复杂的轮廓加工和高速切割等。

下面将通过几个实际案例来介绍高速插补算法的应用。

1. 曲线插补在数控机床的加工过程中，经常需要对各种形状的曲线进行插补。

高速插补算法可以根据曲线的特点，通过合理的轨迹规划和速度控制，实现精准的曲线插补。

例如，在雕刻加工中，通过高速插补算法可以实现复杂曲线的精细加工，使得加工效率和加工质量得到提高。

2. 复杂轮廓加工在汽车零部件等复杂工件的加工中，常常需要进行复杂轮廓的加工。

高速插补算法可以根据轮廓的特点，通过合理的路径规划和速度控制，实现复杂轮廓的高效加工。

例如，在汽车车身板金加工中，通过高速插补算法可以实现车身轮廓的高速切割，从而提高生产效率和产品质量。

3. 高速切割在金属切割等领域，高速切割是一种常见的加工方式。

高速插补算法可以根据切割的要求，通过合理的路径规划和速度控制，实现高速切割。

多轴联动常用插补算法
多轴联动是指在数控加工过程中，多个轴同时协同运动以完成复杂零件的加工。

为了实现精确且高效的多轴联动，需要采用合适的插补算法进行控制。

常见的多轴联动插补算法包括以下几种：
1. 直线插补：直线插补是最基本的插补算法，用于控制轴在直线轨迹上运动。

直线插补算法根据预设的轨迹，通过控制电机转速和加速度，使轴按照指定的速度和加速度曲线运动。

2. 圆弧插补：圆弧插补用于控制轴在圆弧轨迹上运动。

与直线插补类似，圆弧插补算法也需要根据预设的轨迹，控制电机转速和加速度，使轴按照指定的速度和加速度曲线运动。

3. 样条插补：样条插补是一种基于多项式的插补方法，可以实现较为复杂的曲线轨迹。

通过拟合多项式曲线，样条插补可以控制轴在不同坐标系下实现平滑过渡，提高加工精度。

4. 电子凸轮插补：电子凸轮插补是一种基于数字信号处理的插补方法，通过预设的数字信号序列来控制轴的运动。

电子凸轮插补可以实现复杂的轨迹和动作，但相对于其他插补算法，其精度较低。

5. 全闭环运动控制插补：全闭环运动控制插补是一种基于反馈控制的插补方法，通过对各轴实际位置与电机实际位置之间的偏差进行实时调整，实现高精度的多轴联动。

全闭环运动控制插补可以保证多轴联动轮廓精度、定位精度及重复定位精度，同时保证伺服电机稳定运行。

在实际应用中，根据不同的加工需求和设备条件，可以选择合适的插补算法来实现多轴联动。

同时，为了提高插补算法的性能和稳定性，还可以采用诸如优化算法、PID控制等方
法进行优化。

数字增量式直接函数法插补算法
数字增量式直接函数法插补算法：
1、定义：数字增量式直接函数法插补是一种通过定义数增量函数来实现机床运动控制的插补算法。

它基于曲线点数据，转换为数增量，利用增量函数快速实现插补计算。

2、特点：
（1）数字增量式直接函数法插补算法具有算法精度高、运算量小、运行速度快的特点。

（2）在实现步进步伐和匀速插补的基础上，它可以快速实现任何曲线的插补算法。

（3）数字增量式插补方法具有柔和的过渡特性，可以有效降低对环境的振动。

3、实现原理：在数字增量式直接函数法插补中，定义函数将曲线平滑转换为相应的数增量，从而获取曲线需要的每个步伐数据。

在此过程中，还可以实现参数调节，以加快运算速度，提高插补精度。

4、应用：
（1）数字增量式直接函数法插补在工业机床控制系统中最广泛应用；（2）用于高速加工精度要求较高的电路板、玻璃、钢筋圆柱、五金、
塑胶等材料的裁切及铣、刨等加工技术的控制；
（3）在精确的工具机/窖机中，数字增量式插补方法可以实现较高的控制精度，以满足材料加工的要求。

5、发展：近年来，数字增量式直接函数法插补算法在工业应用中得到
了越来越广泛的应用。

随着计算机技术的发展，数字增量式插补方法
不断性的发展，算法的小巧、轻量化得到了极大的改观，实现了更加
快速节能的加工控制，为工业智能与自动化的发展奠定了坚实的基础。

缺失值的插补算法
在数据挖掘和机器学习中，缺失值是一个极其常见的问题。

缺失值可能由于多种原因，例如数据采集过程中的错误，设备故障或者数据缺失等。

在对数据进行分析和建模时，缺失值可能对结果产生负面影响，因此需要使用插补算法来处理缺失值。

插补算法可以分为两类：单变量插补和多变量插补。

单变量插补是指仅仅使用变量本身的值来插补缺失值。

这种方法比较简单，但是可能存在一定的偏差。

多变量插补是指使用其他变量的信息来插补缺失值。

这种方法通常能够更准确地估计缺失值，但是需要考虑变量之间的关系。

常见的单变量插补算法包括：均值插补、中位数插补、众数插补和回归插补等。

均值插补是指使用其它观测值的均值来估计缺失值。

中位数插补是指使用其它观测值的中位数来估计缺失值。

众数插补是指使用其它观测值的众数来估计缺失值。

回归插补是指使用其它变量的信息来估计缺失值，通常使用线性回归或者逻辑回归等方法。

常见的多变量插补算法包括：多重插补、K近邻插补和决策树插补等。

多重插补是指使用多个变量的信息来估计缺失值，通常使用多元线性回归或者多元逻辑回归等方法。

K近邻插补是指使用与缺失值最相似的K个样本来估计缺失值。

决策树插补是指使用决策树来估计缺失值，树的分支根据变量之间的关系判断出缺失值。

综上所述，缺失值的插补算法是数据分析和建模的关键步骤之一。

根据实际情况选择合适的插补算法可以提高数据分析和建模的准确
性和可信度。

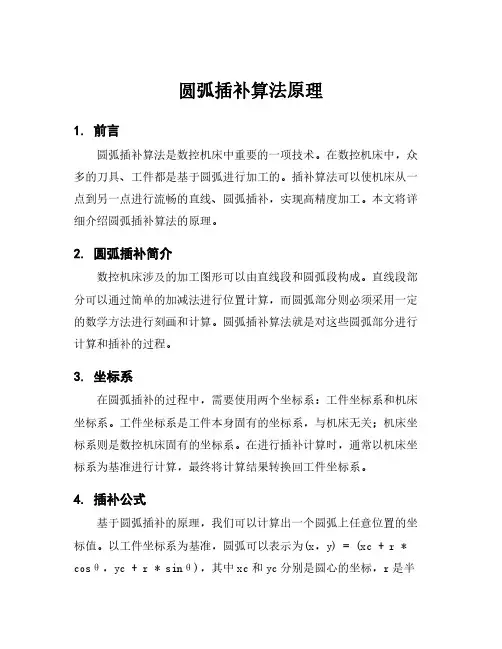

圆弧插补算法原理1.前言圆弧插补算法是数控机床中重要的一项技术。

在数控机床中，众多的刀具、工件都是基于圆弧进行加工的。

插补算法可以使机床从一点到另一点进行流畅的直线、圆弧插补，实现高精度加工。

本文将详细介绍圆弧插补算法的原理。

2.圆弧插补简介数控机床涉及的加工图形可以由直线段和圆弧段构成。

直线段部分可以通过简单的加减法进行位置计算，而圆弧部分则必须采用一定的数学方法进行刻画和计算。

圆弧插补算法就是对这些圆弧部分进行计算和插补的过程。

3.坐标系在圆弧插补的过程中，需要使用两个坐标系：工件坐标系和机床坐标系。

工件坐标系是工件本身固有的坐标系，与机床无关；机床坐标系则是数控机床固有的坐标系。

在进行插补计算时，通常以机床坐标系为基准进行计算，最终将计算结果转换回工件坐标系。

4.插补公式基于圆弧插补的原理，我们可以计算出一个圆弧上任意位置的坐标值。

以工件坐标系为基准，圆弧可以表示为(x，y)=(xc+r* cosθ，yc+r*sinθ)，其中xc和yc分别是圆心的坐标，r是半径，θ是弧度（角度）。

圆心坐标和半径可以从CAD绘图程序得到，弧度可以通过下面的公式进行计算：θ=α-(α-β)*t/T其中α和β分别是起点角度和终点角度，t是时间，T是总时间。

在计算过程中，时间从0到T递增，从起点角度开始到终点角度结束，弧度也随之变化，从而实现圆弧插补。

5.插补精度在数控机床加工过程中，精度是非常重要的一项指标。

由于圆弧插补通常需要基于数学公式进行计算，因此插补精度直接受到计算精度的影响。

在实际应用中，我们需要尽可能精确的计算和控制每个插补点的坐标值，以保证整个加工过程的精度和质量。

6.圆弧插补算法的应用圆弧插补算法广泛应用于数控机床、自动化设备、机器人等领域。

在金属加工、木材加工、注塑加工、玻璃加工等领域中，圆弧插补技术都扮演着重要的角色。

在未来，随着自动化程度的不断提高，圆弧插补算法的应用范围还将不断扩大。

7.总结圆弧插补算法是一种基于数学计算的加工技术。

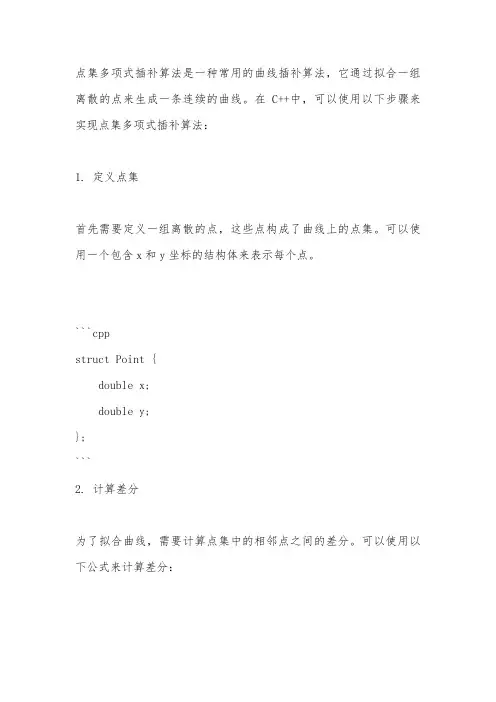

点集多项式插补算法是一种常用的曲线插补算法，它通过拟合一组离散的点来生成一条连续的曲线。

在C++中，可以使用以下步骤来实现点集多项式插补算法：1. 定义点集首先需要定义一组离散的点，这些点构成了曲线上的点集。

可以使用一个包含x和y坐标的结构体来表示每个点。

```cppstruct Point {double x;double y;};```2. 计算差分为了拟合曲线，需要计算点集中的相邻点之间的差分。

可以使用以下公式来计算差分：```cppdouble diff(Point a, Point b) {return (b.x - a.x) * (b.y + a.y) / 2;}```3. 计算多项式系数使用差分和点集中的所有点，可以计算出拟合曲线的多项式系数。

可以使用以下公式来计算多项式系数：```cppdouble a0 = diff(p0, p1);double a1 = diff(p1, p2) - a0;double a2 = diff(p2, p3) - diff(p1, p2);// 以此类推，直到计算出所有项的系数```4. 生成曲线使用计算出的多项式系数，可以生成拟合点集的曲线。

可以使用以下公式来生成曲线：```cppdouble evaluate(double t, double a0, double a1, double a2, ...) {// 计算多项式的值}```在生成曲线时，需要遍历从0到1之间的所有t值，并使用evaluate函数计算曲线在每个t值处的y坐标。

可以使用以下代码生成曲线：```cppfor (double t = 0; t <= 1; t += step) {double y = evaluate(t, a0, a1, a2, ...);// 在图像上绘制点（x=t*dx, y=y），其中dx是点集中相邻点的x坐标之间的距离}```。

插补算法逐点比较插补算法（Interpolation Algorithm）是一种数学方法，用于在已知数据点之间估算出未知位置的数值。

插补算法可以用于各种领域，包括图像处理、信号处理、数据分析和数值模拟等。

其中最常见的插补算法有逐点比较插补算法（Point-by-Point Interpolation）。

逐点比较插补算法是一种简单但有效的插补方法。

它基于以下原理：在已知数据点之间进行插值时，可以使用已知点之间的线性关系来估算未知位置的数据。

逐点比较插补算法的基本思想是，对于每个未知位置，找到其左右邻近的已知数据点，并根据这两个点之间的线性关系来估算未知位置的数值。

具体而言，逐点比较插补算法的步骤如下：1.对于每个未知位置，找到其左右邻近的已知数据点。

一般来说，已知数据点的数量决定了插值结果的精度，因此选择合适的邻近点对很重要。

2.根据已知数据点之间的线性关系，计算未知位置的数值。

常用的插值方法有线性插值、多项式插值和样条插值等。

3.重复步骤2，直到所有未知位置的数值都被估算出来。

逐点比较插补算法的优点是简单易懂，计算速度快。

但是它也存在一些限制和不足之处。

首先，逐点比较插补算法只能在已知数据点之间进行插值，无法对超出这个范围的数据进行估算。

因此，它在处理边界问题时存在局限性。

其次，逐点比较插补算法对噪声和异常值比较敏感。

由于插值过程中是根据已知数据点之间的线性关系来估算未知位置的数值，如果存在噪声或异常值，将会对插值结果产生较大的影响。

另外，逐点比较插补算法的插值结果不一定满足各种数学性质和约束条件。

例如，插值结果可能不是连续的、不满足二阶导数连续等。

因此，在一些应用中，可能需要使用其他更高级的插值方法。

综上所述，逐点比较插补算法是一种简单而实用的插值方法。

它基于已知数据点之间的线性关系，通过逐点比较来估算未知位置的数值。

逐点比较插补算法在很多领域中都有广泛的应用，但也存在一些限制和不足。

因此，在实际应用中，需根据具体情况选择合适的插值方法，以达到所需的精度和效果。

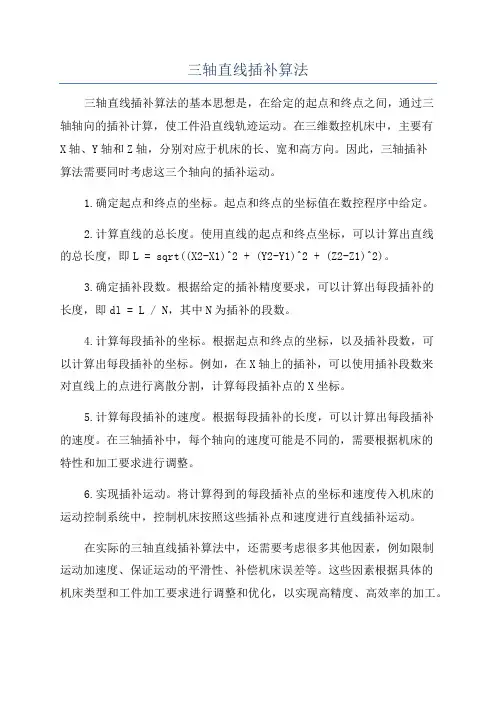

三轴直线插补算法三轴直线插补算法的基本思想是，在给定的起点和终点之间，通过三轴轴向的插补计算，使工件沿直线轨迹运动。

在三维数控机床中，主要有X轴、Y轴和Z轴，分别对应于机床的长、宽和高方向。

因此，三轴插补算法需要同时考虑这三个轴向的插补运动。

1.确定起点和终点的坐标。

起点和终点的坐标值在数控程序中给定。

2.计算直线的总长度。

使用直线的起点和终点坐标，可以计算出直线的总长度，即L = sqrt((X2-X1)^2 + (Y2-Y1)^2 + (Z2-Z1)^2)。

3.确定插补段数。

根据给定的插补精度要求，可以计算出每段插补的长度，即dl = L / N，其中N为插补的段数。

4.计算每段插补的坐标。

根据起点和终点的坐标，以及插补段数，可以计算出每段插补的坐标。

例如，在X轴上的插补，可以使用插补段数来对直线上的点进行离散分割，计算每段插补点的X坐标。

5.计算每段插补的速度。

根据每段插补的长度，可以计算出每段插补的速度。

在三轴插补中，每个轴向的速度可能是不同的，需要根据机床的特性和加工要求进行调整。

6.实现插补运动。

将计算得到的每段插补点的坐标和速度传入机床的运动控制系统中，控制机床按照这些插补点和速度进行直线插补运动。

在实际的三轴直线插补算法中，还需要考虑很多其他因素，例如限制运动加速度、保证运动的平滑性、补偿机床误差等。

这些因素根据具体的机床类型和工件加工要求进行调整和优化，以实现高精度、高效率的加工。

总之，三轴直线插补算法是一种在三维数控机床中常用的运动控制方法。

它通过计算多段插补点和速度，使工件按照直线轨迹进行运动。

在实际的应用中，需要根据机床特性和加工要求进行调整和优化，以满足不同的加工需求。

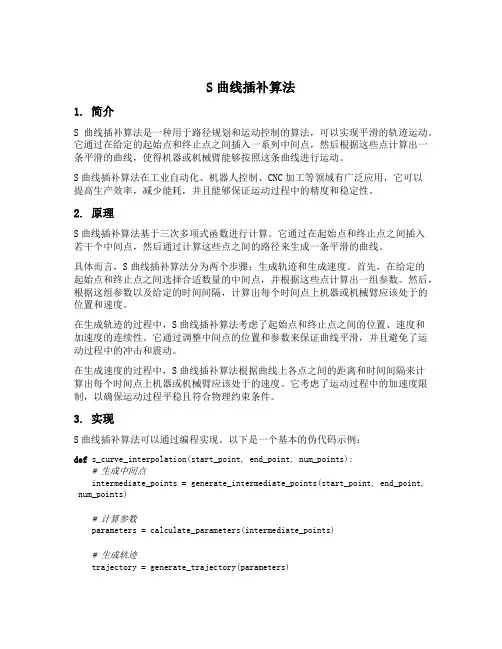

S曲线插补算法1. 简介S曲线插补算法是一种用于路径规划和运动控制的算法，可以实现平滑的轨迹运动。

它通过在给定的起始点和终止点之间插入一系列中间点，然后根据这些点计算出一条平滑的曲线，使得机器或机械臂能够按照这条曲线进行运动。

S曲线插补算法在工业自动化、机器人控制、CNC加工等领域有广泛应用，它可以提高生产效率，减少能耗，并且能够保证运动过程中的精度和稳定性。

2. 原理S曲线插补算法基于三次多项式函数进行计算。

它通过在起始点和终止点之间插入若干个中间点，然后通过计算这些点之间的路径来生成一条平滑的曲线。

具体而言，S曲线插补算法分为两个步骤：生成轨迹和生成速度。

首先，在给定的起始点和终止点之间选择合适数量的中间点，并根据这些点计算出一组参数。

然后，根据这组参数以及给定的时间间隔，计算出每个时间点上机器或机械臂应该处于的位置和速度。

在生成轨迹的过程中，S曲线插补算法考虑了起始点和终止点之间的位置、速度和加速度的连续性。

它通过调整中间点的位置和参数来保证曲线平滑，并且避免了运动过程中的冲击和震动。

在生成速度的过程中，S曲线插补算法根据曲线上各点之间的距离和时间间隔来计算出每个时间点上机器或机械臂应该处于的速度。

它考虑了运动过程中的加速度限制，以确保运动过程平稳且符合物理约束条件。

3. 实现S曲线插补算法可以通过编程实现。

以下是一个基本的伪代码示例：def s_curve_interpolation(start_point, end_point, num_points):# 生成中间点intermediate_points = generate_intermediate_points(start_point, end_point,num_points)# 计算参数parameters = calculate_parameters(intermediate_points)# 生成轨迹trajectory = generate_trajectory(parameters)return trajectorydef generate_intermediate_points(start_point, end_point, num_points):intermediate_points = []# 根据起始点和终止点计算中间点的位置return intermediate_pointsdef calculate_parameters(intermediate_points):parameters = []# 根据中间点计算参数return parametersdef generate_trajectory(parameters):trajectory = []# 根据参数生成轨迹return trajectory在实际应用中，可以根据具体需求对算法进行优化和改进。

数控编程中的插补算法优化方法探索数控编程是现代制造业中不可或缺的一环。

在数控编程中，插补算法是实现机床运动的关键。

然而，传统的插补算法在某些情况下存在一定的不足，需要进行优化。

本文将探索数控编程中的插补算法优化方法。

一、插补算法的基本原理插补算法是指根据给定的轨迹曲线和运动速度，计算出机床各轴的运动轨迹和速度，从而实现工件的加工。

传统的插补算法主要包括直线插补和圆弧插补两种。

直线插补是指机床沿直线轨迹进行运动，其算法相对简单，但在高速运动时容易产生振动和震动，影响加工质量。

圆弧插补是指机床沿圆弧轨迹进行运动，其算法相对复杂，但可以实现更加平滑的运动轨迹，提高加工精度。

二、插补算法的不足之处尽管传统的插补算法在大多数情况下能够满足加工需求，但在某些特殊情况下存在一定的不足。

首先，传统的插补算法在高速运动时容易产生振动和震动。

这是由于传统算法只考虑了速度的连续性，而没有考虑加速度和减速度的变化。

因此，在高速运动时，机床容易受到惯性力的影响，从而产生振动和震动。

其次，传统的插补算法在圆弧插补中存在一定的误差。

圆弧插补是通过将圆弧分割成多个线段来实现的，而线段的长度越短，插补误差越小。

然而，在传统算法中，线段的长度是固定的，无法根据具体情况进行调整，从而导致插补误差的产生。

三、插补算法的优化方法为了解决传统插补算法的不足，人们提出了一系列的优化方法。

首先，可以引入加速度和减速度的控制。

通过在插补算法中考虑加速度和减速度的变化，可以有效减小机床的振动和震动，提高加工质量。

具体而言，可以根据机床的动态特性，合理设置加速度和减速度的变化规律，从而实现平稳的运动轨迹。

其次，可以采用自适应线段长度的方法来减小插补误差。

具体而言，可以根据圆弧的曲率半径和机床的速度限制，自动调整线段的长度，使得插补误差尽可能小。

这样可以在保证加工精度的前提下，提高加工效率。

此外，还可以结合机器学习和人工智能技术，通过对大量加工数据的分析和学习，优化插补算法。

圆弧插补算法原理1. 圆弧路径定义：首先，需要定义圆弧路径的起点、终点和半径。

这些参数可以通过人机界面或计算机辅助设计软件来输入。

2. 轴角度计算：根据圆弧路径的起点、终点和半径，可以计算出机器人或数控机床各个关节轴的角度变化。

这些角度变化将用于控制机器人或数控机床的运动。

3. 圆弧分割：根据给定的线段长度，将圆弧路径分割成一系列离散的线段。

通常，线段长度越小，插补误差越小，但计算量也随之增加。

4. 插补计算：对于每个线段，需要计算出机器人或数控机床的位置和速度指令。

这可以通过差值计算的方法来实现。

具体来说，可以使用Bezier曲线、B样条曲线或插值方法来计算。

5. 运动控制：将计算出的位置和速度指令发送给机器人或数控机床的控制器，控制其沿着离散的线段依次运动。

通常，控制器会使用闭环反馈来实时调整机器人或数控机床的运动轨迹，以保证准确性和稳定性。

位置插值是指根据给定的圆弧路径和线段长度，计算出机器人或数控机床在每个插补周期内的位置坐标。

常用的方法有直线插值、Bezier曲线插值和B样条曲线插值等。

这些插值方法根据路径的形状和曲线度来选择，以尽量减小插补误差。

速度插值是指根据位置插值得到的机器人或数控机床的位置坐标，计算出其在每个插补周期内的速度。

常用的方法有线性插值和三次样条插值等。

速度插值旨在提前计算出机器人或数控机床在下一个插补周期内的运动速度，以便在运动控制中调整运动轨迹和避免速度突变。

总的来说，圆弧插补算法通过分割圆弧路径和插补计算位置和速度，在机器人或数控机床上实现曲线运动。

这种算法可以提高工作效率和精度，同时降低机器人或数控机床的机械负荷，提高设备的寿命和可靠性。

stm32插补算法原理
STM32的插补算法原理是基于直线插补和样条插补。

在直线插补中，算法通过计算两点之间的差值来确定机床走过的路径。

具体来说，对于任意两个点(x[n-1], y[n-1])和(x[n], y[n])，以及当前点的速度
u[n]，可以通过以下公式计算下一个点的坐标(x[n+1], y[n+1])：
x[n+1] = x[n] + (x[n] - x[n-1]) u[n] / d
y[n+1] = y[n] + (y[n] - y[n-1]) u[n] / d
其中，d表示两点之间的距离。

计算得到第n+1个点的坐标后，该坐标会被传送给运动控制模块进行电机控制。

而样条插补则是通过样条函数进行插值。

具体实现是通过
arm_spline_init_f32函数进行样条函数的初始化，并选择不同的样条类型（如自然样条或抛物线样条）。

然后，根据原始数据x轴和y轴的坐标值，以及插补因数缓存，计算得到插补后的数据。

以上信息仅供参考，建议查阅专业书籍或者咨询专业人士以获取更准确的信息。

对于直流交流伺服电机常用的插补算法（1）经典插补算法
这类算法主要是针对直线、圆弧、抛物线、螺旋线的插补，插补的方法
有脉冲增量插补和数据采样插补两种，经典插补算法已经十分成熟，但近年
来也有针对这类方法的改进性研究。

（2）参数曲线插补算法
参数化曲线被国际标准化组织规定为CAD/CAM的数据交换标准，针对参数化曲线的插补研究是当前的一一个研究热点，目前主要有两种参数化曲线的插补研究：①B样条曲线插补；②NURBS曲线插补。

其中NURBS插补算法更具有优良特性，是当前运动控制技术的一一个研究热点。

然而高速、高精度的NURBS插补技术还有很多问题急需研究。

如插补计算的稳定性问题、插补计算时延问题、插补精度与插补速度的矛盾问题。

运动控制系统的NURBS插补和数控机床的插补又不完全相同，运动控制系统应用对象广泛，针对不同的控制对象，插补算法又有不同的要求。

插补算法的适应性问题是运动控制系统插补所特有的问题。

（3）智能插补算法
由于神经网络技术的发展，利用基于三层前向神经网络的插补算法也有报导。

神经网络是近年发展起来的一门新兴学科。

由于它具有逼近任意非线性函数的能力，使得采用神经网络进行非线性轮廓插补成为可能。

神经网络具有并行处理的特点，能大幅度缩短插补周期，提高插补精度。

且由于其插补时间与曲线表达式无关，使其对非线性轮廓，尤其对高次参数方程的插衣表现出较大的优越性。

但是它尚处于起步阶段，极少有真正的工业应用。
