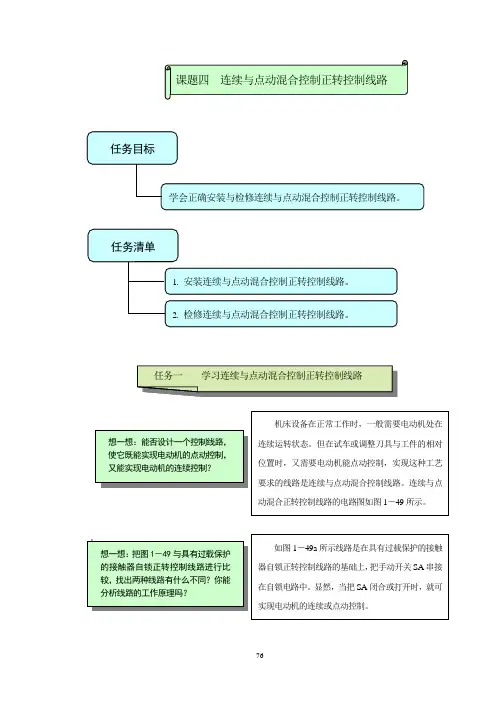

连续与点动混合正转控制电路的安装与检修

图1－49 连续与点动混合正转控制电路图图1－49b 线路的工作原理如下：先合上电源开关QS 。

1.连续控制KM 自锁触头闭合自锁启动：按下SB1 KM 线圈得电 电动机M 启动连续运转 KM 主触头闭合 KM 自锁触头分断解除自锁停止：按下SB2 KM 线圈失电 电动机M 失电停转 KM 主触头分断 2.点动控制SB3常闭触头先分断切断自锁电路启动：按下SB3 KM 自锁触头闭合 SB3常开触头后闭合 KM 线圈得电KM 主触头闭合 M 启动运转想一想：在图1－49b 中，点动控制、连续控制和停止控制时应分别按下哪个按钮？复合按钮SB3手动开关SA 如图1－49b 所示线路是在启动按钮SB1的两端并接了一个复合按钮SB3，且SB3的常闭触头与KM 自锁触头串接，来实现连续与点动混合正转控制的。

KM自锁触头分断SB3常开触头先恢复分断 KM线圈失电停止：松开SB3 KM主触头分断 M停转 SB3常闭触头后恢复闭合（此时KM自锁触头已分断）例1－5 有人为某生产机械设计出既能点动又能连续运行，并具有短路和过载保护的电气控制线路，如图1－50所示。

试分析说明该线路能否正常工作。

错误（3）错误（2）错误（1）图1－50解：该线路不能正常工作。

因线路有以下三处错误：（1）控制电路的电源线有一端接在接触器KM主触头的下方，这样即使按下启动按钮SB1，由于主触头是断开的，控制电路也不会得电。

因此必须将控制电路的电源线改接到KM主触头的上方。

（2）控制电路中虽然串接了热继电器FR的常闭触头，但其热元件并未串接在主电路中，所以热继电器FR起不到过载保护作用。

应把FR的热元件串接到主电路中。

（3）接触器KM的自锁触头与复合按钮SB3的常开触头串接，而SB3的常闭触头与启动按钮SB1并接，不但起不到自锁作用，还会造成电动机自行启动，达不到控制要求。

所以应把KM自锁触头与SB3的常闭触头串接。

任务二安装与检修连续与点动混合控制正转控制线路1.能根据连续与点动混合正转控制线路的电路图，选用安装和检修所用的工具、仪表及器材。

图5-5（b）所示电路是在启动按钮SB2的两端并接一个复合按钮 SB3来实现点连动正转控制的，SB3的常闭触头应与KM自锁触头串 接。SB2是连动启动按钮，SB3是点动启动按钮。
2．点连动控制电路的分析
图5-5（a）所示电路，当把SA闭合时，就可实现电动机的连续 控制；当把SA打开时，就可实现电动机的点动控制。
2．连动正转控制电路的操作分析 当松开启动按钮SB2后，SB2的
常开触头虽然恢复分断，但接触器KM 的辅助常开触头闭合时已将SB2短接， 使控制电路仍保持接通，接触器KM继 续得电，电动机M实现了连续运转。
当启动按钮松开后，接触器通过 自身的辅助常开触头使其线圈保持得电 的作用叫做自锁。与启动按钮并联起自 锁作用的辅助常开触头。图5-4所示的 控制电路又称为接触器自锁控制电路。
安装线路前用万用表检测相关电器元件的好坏。如有断路故障 电器元件及时报告实习指导老师，并更换无故障元件。然后依下面 步骤进行安装。
1．安装电器元件 按照图5-9所示布置图在控制板上安装好电器元件，并贴上醒目的 文字符号。具体工艺要求及安装要点参见知识链接。
2．布线（接线） 按照图5-10所示接线图的走线方法，进行板前明线布线和编码套 管。具体工艺要求及安装要点参见前述。
3．检查布线 结合图5-10接线图和图5-3电路图检查控制板布线的正确性。
4．安装电动机 5．连接
接电动机和按钮金属外壳的保护接地线，然后连接电源、电动机等 控制板外部的导线。
6．自检 7．交验 8．通电试车 训练结束后，安装控制板留用。
（二）安装连动控制线路
参照前述点动控制线路的安装步骤安装连动控制线路。具体接线 结合电路图5-6和接线图5-8进行，电器元件布置参见图5-7。
项目五 识读、安装和检修点动与连动控制线路

生产实习课教案机电一体化专业0304班共6页总课题授1、电动机基本控制线路授课4课三相异步电动机课故障检修的一般步骤和方法课时题的正转控制线路主2、注意事项需用0.5 天名分课题4要3、评分标准课日称连续与点动正转控制线内起止2005、5、20路的检修容日期技术1、电动机基本控制线路理论故障检修的一般步骤和方法知识课实际技1、检查元件术操作2、板上检查线路3、通电试车题设备、M 、电笔、螺钉旋具、尖嘴钳、斜口钳、剥线钳等要工、量5050 型兆欧表、 T301-A 型钳型电流表、 MF30 型万用表具准备求材料原装线路板准备示范准备连续与点动混合正转控制线路板操作准备产品是否生件定额工时余（缺）工名称产产品图号数学生合计时安排备注无否4-112828作业与小结车间实习课题实习结束小结审阅者年月日课题五连续与点动混合正转控制线路的检修一、检查学生人数（迟到、未到或请假），巡查其穿戴等劳动保护是否符合要求。

二、复习提问1、续与点动混合正转控制线路电路图；2、工作原理连续与点动混合正转控制线路先合上电源电源开关QS。

点动：按下SB2 →其常闭触头先分断常开触头后闭合→KM 线圈得电→主触头闭合（但 SB常闭已经分断）→电动机M 启动运转。

松开 SB2→ KM线圈失电→ KM主触头分断→M失电停转。

（点动）启动连续运行：按下SB1→ KM 线圈得电→ KM 主触头闭合自锁触头闭合自锁停止：按下SB3→ KM 线圈失电KM 主触头分断和自锁触头闭合自锁电动机 M 启动运转电动机 M 失电停转。

KM自锁触头分断停止使用时，断开电源开关QS。

3、自查——①从电源开始，逐段核对接线及线号是否正确，有无漏接、错接；接点是否符合要求，压接是否牢固；接触应良好，免闪弧。

②查通断：（选倍率，校零，防短路）断主查控——表棒分搭在U11、V11 线端上，读数应为“∞”；按下SB 时，为接触器线圈的直流电阻值。

断控查主——有无开路、短路（手动代替通电）③查热继电器的整定值④用兆欧表查线路的绝缘电阻——不小于1M Ω。

动触头
静触头
触头压 力弹簧
双断点桥式触头
指形触头
触头的结构形式
第11页/共45页
主触头——通断电流较大的主电路，一般由三对常开触头 组成。
辅助触头——通断较小电流的控制电路，一般由两对常开 和两对常闭触头组成。
常开和常闭——指电磁系统未通电动作前触头的状态。 当线圈通电时，常闭触头先断开，常开触头随后闭合，中 间有一个很短的时间差。
（2）主触头的额定工作电流应大于或等于负载电路的电流； 还要注意的是接触器主触头的额定工作电流是在规定的条件下 （额定工作电压、使用类别、操作频率等）能够正常工作的电 流值，当实际使用条件不同时，这个电流值也将随之改变。
（3）主触头的额定工作电流应大于或等于负载电路的电压。
（4）吸引线圈的额定电压应与控制回路电压相一致，接触 器在线圈额定电压85％及以上时应能可靠地吸合。
第36页/共45页
检查电路故障，不能用试电笔代替电压表，因为 从试电笔氖灯的亮度不易查出电压的高低，有时甚 至会得出错误的结论。
四、元器件规格、质量检查 1．根据仪表、工具、耗材和器材表，检查其各元器件、耗 材与表中的型号与规格是否一致。 2．检查各元器件的外观是否完整无损，附件、备件是否齐全。 3．用仪表检查各元器件和电动机的有关技术数据是否符合 要求。
第27页/共45页
4．接触器、按钮安装前的检查：
1）检查接触器铭牌与线圈的技术数据（如额定电压、电 流、操作频率等）是否符合实际使用要求。
第29页/共45页
（2）接触器的安装与使用维护要求 1）接触器的安装
①交流接触器一般应安装在垂直面上，倾斜度不得超过5°； 若有散热孔，则应将有孔的一面放在垂直方向上，并按规定留 有适当的飞弧空间。
