3V电池供电的便携式立体声小功放电路(附线路板图)
3V电池供电的便携式立体声小功放电路MP3的容量越来越大,装下几百首歌也绰绰有余。
可是一直戴着耳机,耳朵也会受不了。
那么试试这个便携小音箱吧,相信你会喜欢。
元件清单电路原理图NJM2073的管脚电…
MP3的容量越来越大,装下几百首歌也绰绰有余。
可是一直戴着耳机,耳朵也会受不了。
那么试试这个便携小音箱吧,相信你会喜欢。
元件清单
电路原理图:
印刷线路版图:
NJM2073的管脚图:
电路板的制作
整个装置的大小尺寸根据使用的外壳和元件灵活变化,检查一下电路是否有问题。
检查完毕后,将插头插入MP3等的耳机插槽,试试这个便携小音箱的效果如何。
/yinpindianlu/ypcl/04011267.html。
DIY时尚蓝牙音箱电路图
•详细说明
材料:音箱1只,蓝牙耳机主板1块,锂电池1块,开关按键两个,长的按键压杆2个,导线若干。
做法:将蓝牙耳机的各按键外引,更换电池,耳机线外引。
原理框图见下图。
制作过程:
1.将原蓝牙耳机电池换成容量更大的诺基亚手机锂电池,同时引出正负极,做充电接口。
2.将蓝牙耳机的“音量增加”和“音量减小”的按键接出引线,外接按键。
3.保持蓝牙耳机的“蓝牙打开按键”不动,在其上方加一个按键压杆。
4.将蓝牙耳机原听筒拆除,导线外引,接音箱的音频输入。
5.最后,用热熔胶和透明胶带进行固定,组装。
至此,蓝牙音箱DIY就大功告威了。
与电脑进行蓝牙配对后,就能像使用蓝牙耳机那样使用蓝牙音箱了。
其优点在于,大容量的电池让蓝牙使用时间更长,而且不再受“线”制,十分方便。

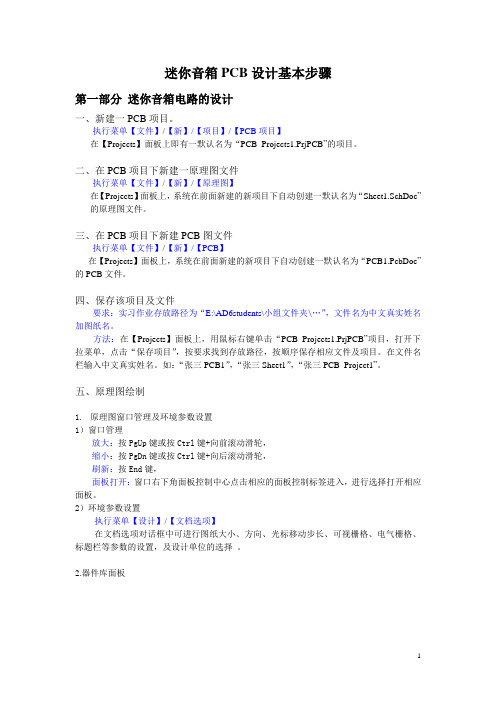

迷你音箱PCB设计基本步骤第一部分迷你音箱电路的设计一、新建一PCB项目。
执行菜单【文件】/【新】/【项目】/【PCB项目】在【Projects】面板上即有一默认名为“PCB_Projects1.PrjPCB”的项目。
二、在PCB项目下新建一原理图文件执行菜单【文件】/【新】/【原理图】在【Projects】面板上,系统在前面新建的新项目下自动创建一默认名为“Sheet1.SchDoc”的原理图文件。
三、在PCB项目下新建PCB图文件执行菜单【文件】/【新】/【PCB】在【Projects】面板上,系统在前面新建的新项目下自动创建一默认名为“PCB1.PcbDoc”的PCB文件。
四、保存该项目及文件要求:实习作业存放路径为“E:\AD6students\小组文件夹\…”,文件名为中文真实姓名加图纸名。
方法:在【Projects】面板上,用鼠标右键单击“PCB_Projects1.PrjPCB”项目,打开下拉菜单,点击“保存项目”,按要求找到存放路径,按顺序保存相应文件及项目。
在文件名栏输入中文真实姓名。
如:“张三PCB1”,“张三Sheet1”,“张三PCB_Project1”。
五、原理图绘制1.原理图窗口管理及环境参数设置1)窗口管理放大:按PgUp键或按Ctrl键+向前滚动滑轮,缩小:按PgDn键或按Ctrl键+向后滚动滑轮,刷新:按End键,面板打开:窗口右下角面板控制中心点击相应的面板控制标签进入,进行选择打开相应面板。
2)环境参数设置执行菜单【设计】/【文档选项】在文档选项对话框中可进行图纸大小、方向、光标移动步长、可视栅格、电气栅格、标题栏等参数的设置,及设计单位的选择。
2.器件库面板3.放置元器件打开【器件库】面板,将当前元件库栏切换到所需元件库,在“查询条件输入栏”输入所需元器件的名称,元器件列表框中将显示有相同名称的元器件。
在元器件列表框中双击元器件名,这时光标上即带有该元件,移动光标到编辑窗口中单击鼠标左键,就可进行该元件放置了。
第1步电路图
电路图见上图。
第2步元器件准备
所有元器件(除了塑料板)都可以从网上买到,我是从RadioShack购买的,包括:
417孔的黑色万用PCB板
4.5-9 V DC 电源(3/4 AA或9v电池)
8欧的喇叭
音频来源(例如iPod)
聚丙烯塑料板
大小适合的盒子
2个蓝光的方形LED
单声道音频接口
8脚芯片座子
IC:LM386音频放大IC
R1 电阻10 欧
R2 电阻1K欧
R3 电位器5K欧
R4 电阻10欧
C1 电容220微法
C2 电容10微法
C3 电容220微法
第3步元器件布局
按照接线图来布置元器件的位置。
我尽量将元件排布紧凑。
我建议在焊接之前,先用模拟板对这个电路进行布局试验。
TDA1521制作15W双声道功放电路图-------------------------------------------------常用伴音电路-TDA1521该电路摘自长虹C2191,为OTL双声道接法。
TDA1521引脚功能及参考电压:1脚:11V——反向输入1(L声道信号输入)2脚:11V——正向输入13脚:11V——参考1(OCL接法时为0V,OTL接法时为1/2Vcc)4脚:11V——输出1(L声道信号输出)5脚:0V——负电源输入(OTL接法时接地)6脚:11V——输出2(R声道信号输出)7脚:22V——正电源输入8脚:11V——正向输入29脚:11V——反向输入2(R声道信号输入)TDA1521是荷兰飞利浦公司设计的低失真度及高稳度的芯片。
其中的参数为:TDA1521在电压为±16V、阻抗为8Ω时,输出功率为2×15W,此时的失真仅为%。
输入阻抗20KΩ, 输入灵敏度600mV,信噪比达到85dB。
其电路设有等待、静噪状态,具有过热保护,低失调电压高纹波抑制,而且热阻极低,具有极佳的高频解析力和低频力度。
其音色通透纯正,低音力度丰满厚实,高音清亮明快,很有电子管的韵味。
1、本功放板经过精心设计、布局。
板材选用1.6mm的优质玻璃纤维板,焊盘喷锡制造(尺寸:7.5cm*7cm)。
2、本功放板输出不失真功率为:15W*2。
散热片尺寸为76MM*43MM*22MM.3、整流为3A,200V的HER303快恢复二极管,电源滤波和退偶电容选用日本黑金刚105°长寿命电容,高频滤波为松下CBB无极电容。
耦合为橘红色的飞利浦补品电容,贝茹尔电路为德国西门子千层饼无极电容和优质金属五环电阻。
芯片为原装的飞利浦TDA1521(非台湾产)。
4、优质的元件和合理的设计保证了本功放板的音质十分出色。
(本功放板实物和图片完全相同)。
整流快恢复二极管是原装库存的,管脚有少许氧化,焊接前请用刀片清理好管脚的氧化层再焊接,防止虚焊!5、电源建议选用交流双12V输出,功率不小于30W的变压器。
小功率密闭音箱制作全程图解最近做好一对密闭箱,觉得还是拿得出手的——同事有一组惠威有源音箱两年前花了950元购置——与我新作相比,不瞒大家,我心里可是窃窃自喜!说起来也有意思,同事买音箱听,而我则做着音箱听,他买一次,我新做一次(他听了我新做的觉得没有我的好,或者把老的送人,或者是“坏”了,反正就是不能让它工作——换一个新的;我听了他的比我的好,就又想做一个新的,本次制作还有一个重要原因是我女儿把我原先的音箱中的一个低音橡皮边给撕了),现在同事的惠威已经是第三次更换了,目前可能快要不“保命”了,因为我已经通知他,把他最爱听的歌带过来听听我的新作的效果。
呵呵……说远了^-^本贴预计有以下内容:1、箱体制作。
2、油漆。
3、分频器制作。
4、扬声器。
大家或许奇怪:扬声器怎么在最后?原因如下,业余制作,能够要到多少关于扬声器的参数?要是碰到一个卖扬声器老板这样回答你:“用什么说明书?我这里全搞好了,整套的,拿回去接起来就能响!”除了离开以外,我实在是想不出什么其他方法。
去厂家邮购或许会好一些,参数量会多一些,虽然这些参数也是成批的产品的。
然而却却是这些参数可以起到很重要的参考作用。
例:南鲸YD140- 8SXB,推荐容积是6.8升。
那么,如果手中有5寸的扬声器做一个6~10L 的箱子还是可行的——尽管这个扬声器不知道是什么牌子。
当然,我觉得业余做箱子,还是碰运气的成份多一些。
但是一些步骤和方法,会提高成功率。
以下是正文开始。
1、为什么做?做成什么样的?这个很重要。
用来听音乐?还是其他?家里空间大小、功率大小、业余制作的资金投入等等因素都会影响到制作的结果。
本例制作是小功率的密闭箱,30W左右,用来听音乐,5寸普通单元,低成本投入——总造价=扬声器低音80元+高音60 元+油漆35元+漆包线40元+接线盒5元+钉子3元+板材(免费——边上有木工房吗?跑过去上几根烟就可以搞定下脚料,本来这些可能用来烧饭的)+其他若干元,小于250元。
自制音响遥控电路图在自制音响时为了使用方便而设计了一款遥控电路,采用易购的风扇ICBA5104/BA8206作控制芯片,通过合理设计,最大限度的发挥了该芯片的功能,经使用效果很好,现介绍给大家。
它能实现以下功能:①手控/遥控;②音量遥控;③音源选择;④延时关机;⑤开关机扬声器保护;⑥声光显示。
发射电路原理如图1所示。
接收和主控电路原理如图2所示。
IC2为风扇电路芯片。
本文将其工作原理介绍如下。
1.手控/遥控:按图1中的遥控键实现手控/遥控,方便使用。
2.音源选择:按开/选择键,IC2第13脚先输出低电平,使红色LED6点亮作电源接通显示,并使V4导通,K1得电吸合,将功放电源接通。
3秒后第13脚恢复为高电平,第14脚转为低电平,使绿色LED7点亮作音源1接通显示,V5导通,使K2、K3得电吸合,接通图2(a)中的音源1信号和电源。
因VD2作用,V4仍导通,使K1吸合接通功放电源。
同时经VD8也使K4得电吸合接通扬声器。
若要使用音源2,则需再按一下开/选择键,IC2第14脚又恢复为高电平而第12脚则为低电平。
蓝色LED5点亮作音源2显示,并使V3导通,K5得电吸合接通音源2电源,再经VD9使K4吸合接通扬声器。
此时K2释放接通音源2的信号,K3释放断开音源1的电源。
想要静音只需按开/选择键,使红色LED6常亮即可。
因BA8206具有记忆功能,下次开机时会自动恢复上次关机前的工作状态。
如在关机前是听音源2,则下次开机先由第13脚为低电平,3秒后第12脚转为低电平接通音源2,方便使用而不必每次开机都重新选择音源。
3.音量遥控:图2b中IC2第20、11脚为独立的两个双稳态输出端,调音量大小时如按一下音量+键,IC2第20脚输出低电平,使V8、VD3截止,LED8点亮作显示,并使V6导通。
电源V+经V6、音量电机M和V9到电源V-,实现音量增加。
如按一下音量-键,则IC2第11脚为低电平,使V9、VD4截止,LED9点亮作显示,并使V7导通。
随着喇叭质量的提高,许多大功率、小口径、宽频带优质喇叭不断推出,从根本上提高了小体积音箱的音响效果。
本人制作的竹筒音箱就是基于喇叭的这些优点,同时根据竹制乐器原理自行设计制作的。
用竹筒做箱体,不仅取材方便,工具很简单,造价低廉,制作工艺更为简便。
一、音箱的功率与尺寸本人采用直径152mm、长348mm的竹筒,选用5英寸、最大功率100W的低音喇叭,设计制作成一对主音箱,与一台奇声功放机驳接,实听效果不亚于专业制造的木质fidek音箱。
此外,还根据不同需要设计制作了不同式样的小竹筒音箱,如随身听、多媒体等双声道连体音箱,效果都不错。
二、竹筒的选取与喇叭固定本人是根据喇叭直径选取竹筒的。
也可根据竹筒直径选择喇叭,只要所取竹筒的内径等于或大于喇叭直径即可。
选成“U”型(即竹节在一端自然封闭)的竹筒,喇叭安装于另一端,便于制作单声道音箱。
选成“H”型(即竹节在中间)的竹筒,以便制作双声道连体音箱,喇叭安装于竹筒两端,中间自然隔离。
取成“U”型竹筒时,竹节以外延长100mm,作用是增加箱体长度和增加箱体重量。
关于喇叭的固定问题,如竹筒内径小于喇叭直径不多,可将竹筒内壁去掉一层,至喇叭装进去。
如竹筒内径大于喇叭直径不多,用热熔胶将喇叭固定于竹筒内,如果竹筒的外径与喇叭直径相等,就用螺丝将喇叭固定于竹筒顶端为好。
三、倒相孔与支架设置竹筒音箱的倒相与其他音箱不同。
根据实验,若在竹筒音箱的不同位置开一个大小不同的孔,其音响效果即有明显变化,本人制作的竹筒音箱就是依此作倒相孔的。
经多方实验,倒相孔的位置及尺寸是:从有效箱体尾部起算等于竹筒直径的位置开一长等于竹筒半径、宽等于竹筒半径一半的长方形孔,即可达到倒相目的。
支架是用来支撑音箱的脚架,取与音箱直径相等、长度比音箱短150mm的竹筒,剖成两半,用一半来与音箱一侧背靠背固定起来,支架的高度和角度可根据需要制作。
四、吸音材料与箱体加重音箱内的吸音物及箱体的加重等问题处理,在有效箱体内装放吸音材料(如海绵),数量根据实际听觉调整,竹筒音箱因体积小、重量轻,容易振动,加之喇叭设在竹筒的一端,整体重量不平衡,要进行适当的加重处理,方法是在音箱尾部延长部分中灌入沥青和石头。
自制小音箱(1)一、电路说明Q1是激励放大管,它给功率放大输出级以足够的推动信号;R1、RP2是Q1的偏置电阻;R3、D1、RP3串联在Q1集电极电路上,为Q3提供偏置,使其静态时处于微导通状态,以消除交越失真;C3为消振电容,用于消除电路可能产生的自激;Q2、Q3是互补对称推挽功率放大管,组成功率放大输出级;C2、R4组成“自举电路”,R4为限流电阻。
二、电路调试接上3-6V直流电源,调节RP2,使Q2、Q3中点电压为1/2电源电压;调节RP3,使功放输出级静态电流为5-8mA;反复调节RP2、RP3使其两个参数均达到上述值。
本功放套件与电子类基础课教材同步,适合学生实习使用。
三、元件清单四、电路原理图以下内容为:OTL分立元件功放套件焊接过程1、根据元件清单检查元件数量,确认无误后方可焊接2、焊接电阻和二极管3、焊接两个可调电阻4、焊接接线座5、焊接三极管6、焊接电解电容和瓷片电容,电路板上电解电容符号的阴影部分为负极,焊接时要注意7、最后焊接音量电位器,到这里OTL分立元件功放套件就焊接好了自制小音箱(2)TDA2822M是意法半导体(ST)早期专门为便携式录放音设备开发的双通道单片功率放大集成电路,具有低交越失真和低静态电流的特点,适用于立体声和桥式放大(BTL)方式。
TDA2822M还有一个独特之处就是工作电压范围很宽,在2V-12V 范围内都可以正常工作,不过除非是用于耳机放大器,最好还是让TDA2822M 工作于3V以上电压。
本电路是用一块TDA2822M功放集成电路接成单声道的桥式放大(BTL)方式,很少的外围元件,不用装散热器,放音效果也令人满意。
二、参数电源电压: 2V-12V输出功率: 2W (1KHz,8Ω,9V,10%总失真)静态电流: ≤9mA (Vcc=3V)谐波失真: 0.2% (1kHz,8Ω~32Ω)闭环增益: 39dB (典型值)负载范围: ≥4Ω三、电路原理图四、元件清单以下内容为:2822单声道功放套件焊接过程1、根据元件清单检查元件数量2、首先焊接瓷片电容电阻插针等小元件3、焊接集成电路插座,焊接时注意别弄反了4、焊接电解电容,电解电容有正负极,引脚较长端为正极5、焊好音量电位器,装上2822单声道功放的关键元件TDA2822M,焊接就完成了自制小音箱(3)(双声道)一、电路说明:本套件是以集成电路TDA2030A为中心组成的功率放大器,具有失真小、外围元件少、装配简单、功率大、保真度高等特点,很适合无线电爱好者和音响发烧友自制,学生组装。
TDA1521制作15W双声道功放电路图-------------------------------------------------常用伴音电路-TDA1521该电路摘自长虹C2191,为OTL双声道接法。
TDA1521引脚功能及参考电压:1脚:11V——反向输入1(L声道信号输入)2脚:11V——正向输入13脚:11V——参考1(OCL接法时为0V,OTL接法时为1/2Vcc)4脚:11V——输出1(L声道信号输出)5脚:0V——负电源输入(OTL接法时接地)6脚:11V——输出2(R声道信号输出)7脚:22V——正电源输入8脚:11V——正向输入29脚:11V——反向输入2(R声道信号输入)TDA1521是荷兰飞利浦公司设计的低失真度及高稳度的芯片。
其中的参数为:TDA1521在电压为±16V、阻抗为8Ω时,输出功率为2×15W,此时的失真仅为0.5%。
输入阻抗20KΩ, 输入灵敏度600mV,信噪比达到85dB。
其电路设有等待、静噪状态,具有过热保护,低失调电压高纹波抑制,而且热阻极低,具有极佳的高频解析力和低频力度。
其音色通透纯正,低音力度丰满厚实,高音清亮明快,很有电子管的韵味。
1、本功放板经过精心设计、布局。
板材选用1.6mm的优质玻璃纤维板,焊盘喷锡制造(尺寸:7.5cm*7cm)。
2、本功放板输出不失真功率为:15W*2。
散热片尺寸为76MM*43MM*22MM.3、整流为3A,200V的HER303快恢复二极管,电源滤波和退偶电容选用日本黑金刚105°长寿命电容,高频滤波为松下CBB无极电容。
耦合为橘红色的飞利浦补品电容,贝茹尔电路为德国西门子千层饼无极电容和优质金属五环电阻。
芯片为原装的飞利浦TDA1521(非台湾产)。
4、优质的元件和合理的设计保证了本功放板的音质十分出色。
(本功放板实物和图片完全相同)。
整流快恢复二极管是原装库存的,管脚有少许氧化,焊接前请用刀片清理好管脚的氧化层再焊接,防止虚焊!5、电源建议选用交流双12V输出,功率不小于30W的变压器。
自制高品质有源超重低音音箱音响电路图自制高品质有源超重低音音箱很多发烧友普遍使用6.5~8英寸低音单元的音箱,这些音箱的低频下限比较低,低音听起来虽然有力,但能量和延伸能力却不足。
众所周知,低音是音乐信号的基础,它在很大程度上影响听音的氛围,缺失低音信号声音会显得轻飘而不真实,而在正规的家庭影院播放中,超重低音箱是很重要的一分子,如果少了重低音的烘托,那就完全失去临场感,也就是说不真实。
因此,笔者建议,如果有条件,还是选用中大型落地箱为好,以得到更丰富的低频响应,而组建家庭影院时,应把超重低音音箱考虑进去。
当然,如果原来的系统没有丰富的低频效果,你也可单独添置一个优质的超重低音音箱来提高重播效果。
不过,好一点的超重低音音箱售价不菲,既然我们有能力去自己设计制作书架箱或落地箱,那么我们是否也能自己做一个好一点的超重低音音箱呢?答案是肯定的,有兴趣的读者不妨跟随着我依葫芦画瓢。
理想的超重低音箱的概念在制作前,我们应对什么是“好一点的超重低音音箱”有一个基本的概念。
笔者认为衡量超重低音音箱的品质高低有几个方面。
1、好的超重低音箱必须是有源放大的所谓“有源放大”就是内置功放的,而无源超低音音箱是没有内置功放,箱内只有无源分频器,要和主音箱共用或另配功放。
无源超低音音箱是利用前级的音量控制来决定音量,如果超重低音音箱的灵敏度或音量和主音箱不平均,会引发声场混乱、频响不均衡、声像定位出不来等情况,而此时超重低音音箱的摆位又不能解决这一问题,这些问题就难以改善。
加上超低音大口径单元的振动质量肯定大于主音箱单元,故发声速度要慢一些,加了这种超重低音音箱之后,效果往往很浑浊。
有源超低音音箱是专门为低音重播而设计的。
它的工作特征是信号直入带有源分频的前级。
100 Hz以下的频率由专用的低音放大器放大后驱动超低音音箱。
100 Hz以上的频率经分频后送至放大器,放大后由主音箱播出。
这时要有一个独立的音量控制用来控制超低音音量跟主音箱在音量上的比例。
自制一款多媒体音箱电路图及过程
此音箱的电路部分采用NE5532+TDA1521组合。
一、前置部分
前置部分采用有“运放之皇”之称的NE5532,电路采用经典电路,这里设计成十倍线性放大,原电路图和印刷电路图见附下图。
二、功放部分
功放部分采用着名的TDA1521.其内部有完善的保护电路,电压采用12V,电路同样采用经典电路,电路和印刷电路图见附下图。
三、电源部分
现在的市电已经不是纯净的50Hz正弦波了,来自电源的干扰是功放音质的最大杀手,所以这里的电源电路是特别设计的,参考了某进口成品的设计。
性以非常不错,可以滤除大部分的杂波,可以为你的功放提供纯净的电源,电路与印刷电路图见附下图。
四、功放外壳
功放外壳可以根据自己的喜好自行设计。
此音箱的设计是用PVC 管加工成外壳,内部电路采用分层式设计,外形及内部见附下图。
五、箱体制作
音箱的箱体采用15mm厚的石板做材料,按附下图所示尺寸加工后,用胶粘牢。
注意:螺丝孔钻孔要准确,并用木塞胶固。
在箱体内部铺上一层1cm厚的沥青,再粘上吸音材料。
六、装饰
装饰就可以根据自己的喜好自由发挥。
最后是试听,经过一天的试听,总体感觉比以前的音箱音质好了不少,但还是不如专业音箱耐听,但毕竟只用了不到两百元,如此性能知足了。
自制小型功放及音箱~经典NE5532+TDA1521
一、功放
功放部分采用高保真集成块TDA1521,该集成电路外围电路极其简洁,而且还有过热、静噪、短路等保护电路,适合初学者自制。
前级采用NE5532作10倍线路放大。
耦合电容可用国产CBB电容,也可用钽电容。
前级电源经7815、7915稳压获得,电源变压器应选用30W以上的。
整流管可用3A全桥。
功放部分电路见图1,电源部分电路见图2,线路板可用美工刀刻制,功放块应加足够大的散热器。
二、音箱
1.喇叭单元:高音单元选用环绕箱用的3英寸高频扬声器。
低音单元选用汽车音响用的4.5英寸扬声器。
2.箱体制作:可用厚10mm的中密度板制作,尺寸为高270mm,宽170mm,厚220mm,导相孔设计在后面,所以放置音箱时应与墙壁保持一定的距离。
接好功放及音箱,试听一下吧。
相信不足百元的造价打造出来的声音不会令你失望。
工作原理,如图纸所示:主要分为三部分。
分别为电源电路、卫星箱功放电路、超重低音电路.一、电源电路(图纸的最下面部分):220V市电经过保险管(F),和开关S后进入变压器初级,变压器的次级输出双12V交流,双12V送入由VD1组成的桥式整流电路电路,经过桥式整流和C14,C15(3300UF/25V)的滤波后,输出的空载电压约为正负16V左右(根号2乘于12V),即A+为正16V,A-为负16V。
正负16V为三块功放芯片TDA2030,UTC2030提供电源。
另一路经过R21、R22的降压后,由B+,B-输出约正负12V为低音前置放大和低通滤波器IC4提供电源电压。
在本图纸当中,前置放大的供电并没有采用78/7912三端稳压电路,磨机爱好者在更换两个3300UF电容时,也可以考虑加入LM7812/7912为前置提供更为稳定的工作电压。
二、左右声道放大电路(卫星箱功放电路),因左右声道作原理完全一致。
这里我只以图纸的左声道为例,作个介绍。
如图:RIN为信号输入端,经过耦合电容C23进入音量电位器,(音量电位器由三个引脚,与C23连接的是输入端,输出端也叫滑动端、另一引脚为接地端),调整音量后信号进入由R1/C3组成的高音提升电路,此电路可以提升一定量的高频信号,使声音更加清晰。
尔后信号经过耦合电容C1进入左声道功放,型号为UTC2030的1脚,经过功率放大后,由2030的第四脚输出,推动卫星箱发声。
图中的R7为反馈电阻,R7/R9为决定2030芯片的放大倍数。
因此,调整R7的阻值,就可以调整放大倍数。
R11/C7为扬声器补偿网络。
三、超低音电路。
由左右声道经两个10K电阻R5、R6后至C11耦合电容,尔后信号进入IC4,型号为JRC4558的3脚,图中IC4A为超低音的前置放大器。
R201T将此放大器的放大倍数设置为6倍左右。
(R17/R18),经过前置放大后,才能保证足够大的驱动电压,获得足够大的音量。
巧用废弃电路板作小音响电子爱好者手里都积有很多废弃的电路板。
曾利用废弃电路板组装过多套10W以下的小音响。
如下图组成的电路,很适合驳接卫星电视接收机、DVD、EVD等输出的音频信号源。
在主电源+17V,负载为4Ω的条件,功率输出达5W以上,作小型家庭影院和欣赏碟片音乐,效果较好。
方框中的电路板、元器件,都是从废弃的彩电、淘汰的VCD、报废的功放机、不要的电话机中拆裁下来的。
具体做法是:找出所需电路板的输入、输出、电源、地,画好保留范围(略大点)。
再用钢锯片细心锯下来,磨边整形,钻好固定孔。
设法将电源的整流、滤波电路安装在功放板的空白处。
虽然很多电路板上的功放部分均可利用,但应首选输出功率大、音质优美的双声道功放。
并将输出电容换为1000μF,影响频响特性和总增益的元件,也要试着调整,设法加大功放lC的散热板。
废功放机、VCD中,一般都有独立的RC4558放大板,锯裁下来利用。
M IC放大板连同MIC插口一起裁下来利用。
各种电位器板上也有。
电话机电路板上的小电容、电阻规格最全。
音调调节、信号输入衰减分配电路是我自己设计的。
全部阻容件均焊装在各电位器、信号插座上(下图)。
小信号侍输,如果距离长,要用屏蔽线。
其他各部分连线,该粗点的粗点,可细的细点,能短点的短点。
+17V、+8V电压,用一只次级有中心抽头的黑白电视机电源变压器加上整流滤波电路获得(下图)。
其功率大于40VA。
变压器和交流连线,要远离信号输入部分。
各个接地点要实试决定,以交流干扰声最小为准。
小音响制作虽然要动脑花精力,但成功的乐趣是享用不尽的。
