正反转控制电路

按钮联锁正反转控制线路图2—12 按钮联锁正反转控制电路图图2-12 按钮联锁正反转控制电路图接触器联锁正反转控制线路双重联锁正反转控制线路元件安装图元件明细表1、线路的运用场合：正反转控制运用生产机械要求运动部件能向正反两个方向运动的场合。

如机床工作台电机的前进与后退控制；万能铣床主轴的正反转控制；电梯、起重机的上升与下降控制等场所。

2、控制原理分析（1）、控制功能分析：A、怎样才能实现正反转控制？B、为什么要实现联锁？这两个问题是本控制线路的核心所在，务必要透彻地理解，否则只会接线安装，那只是知其然而不知其所以然。

另外，问题的提出，一方面让学生学会去思考，另一方面也培养学生发现问题、分析问题的能力。

教学中，计划先让学生温书预习（5分钟）、寻找答案，再集中讲解。

先提问抽查，让学生能各抒己见、充分发挥，最后再总结归纳，解答所提出的问题，进一步统一全班思路。

答案如下：A、电机要实现正反转控制：将其电源的相序中任意两相对调即可（简称换相），通常是V相不变，将U相与W 相对调。

B、由于将两相相序对调，故须确保2个KM线圈不能同时得电，否则会发生严重的相间短路故障，因此必须采取联锁。

为安全起见，常采用按钮联锁和接触器联锁的双重联锁正反转控制线路（如原理图所示）（2）、工作原理分析C、停止控制：按下SB3，整个控制电路失电，接触器各触头复位，电机M失电停转（3）双重联锁正反转控制线路的优点：接触器联锁正反转控制线路虽工作安全可靠但操作不方便；而按钮联锁正反转控制线路虽操作方便但容易产生电源两相短路故障。

双重联锁正反转控制线路则兼有两种联锁控制线路的优点，操作方便，工作安全可靠。

3、怎样正确使用控制按钮？控制按钮按用途和触头的结构不同分停止（常闭按钮）、起动按钮（常开按钮）和复合按钮（常开和常闭组合按钮）。

按钮的颜色有红、绿、黑等，一般红色表示“停止”，绿色表示“起动”。

接线时红色按钮作停止用，绿色或黑色表示起动或通电。

电机的正反转控制线路图解
实现方法：对调沟通电动机的任意两相电源相序。

a接触器互锁正/反转掌握电路
b按钮和接触器双重互锁掌握电路
1、接触器互锁正/反转掌握电路
问题：KMl、KM2同时闭合，造成相间短路。

电气互锁：利用接触器（继电器）的常闭触点串接在对方线圈回路中而形成的相互制约的掌握。

（工作牢靠）
结论：在掌握中，凡具有相反动作的均需电气互锁。

2、按钮和接触器双重互锁掌握电路
工作过程：1）SB1↓—→ KM1+ —→ 正转
2）SB2↓—→KM1— KM2+ —→ 反转
3）SB1↓—→KM2— KM1+ —→ 正转
4）SB3↓—→ 停
机械互锁：利用复合按钮的常闭触点串接在对方线圈回路中而形成的相互制约的掌握。

（操作便利）
3、仅有按钮互锁掌握电路
存在问题：若消失熔焊或衔铁卡在吸合状态的故障时，虽然线圈已失电但是其主触点无法断开。

此时另一接触器一旦得电动作，主电路就会发生短路。

解决：为保证工作的牢靠和操作的便利可采纳按钮和接触器双重互锁。

此时若消失上述故障现象，则接触器的互锁常闭触点必定将另一接触器的掌握电路切断，避开另一接触器线圈得电。

结论：复合按钮不能代替联锁触点的作用。

4、主令掌握器掌握的正反转掌握线路。

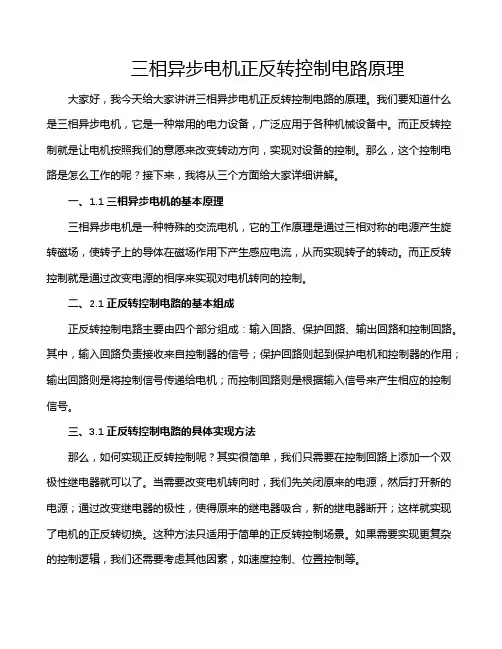

三相异步电机正反转控制电路原理大家好，我今天给大家讲讲三相异步电机正反转控制电路的原理。

我们要知道什么是三相异步电机，它是一种常用的电力设备，广泛应用于各种机械设备中。

而正反转控制就是让电机按照我们的意愿来改变转动方向，实现对设备的控制。

那么，这个控制电路是怎么工作的呢？接下来，我将从三个方面给大家详细讲解。

一、1.1 三相异步电机的基本原理
三相异步电机是一种特殊的交流电机，它的工作原理是通过三相对称的电源产生旋转磁场，使转子上的导体在磁场作用下产生感应电流，从而实现转子的转动。

而正反转控制就是通过改变电源的相序来实现对电机转向的控制。

二、2.1 正反转控制电路的基本组成
正反转控制电路主要由四个部分组成：输入回路、保护回路、输出回路和控制回路。

其中，输入回路负责接收来自控制器的信号；保护回路则起到保护电机和控制器的作用；输出回路则是将控制信号传递给电机；而控制回路则是根据输入信号来产生相应的控制信号。

三、3.1 正反转控制电路的具体实现方法
那么，如何实现正反转控制呢？其实很简单，我们只需要在控制回路上添加一个双极性继电器就可以了。

当需要改变电机转向时，我们先关闭原来的电源，然后打开新的电源；通过改变继电器的极性，使得原来的继电器吸合，新的继电器断开；这样就实现了电机的正反转切换。

这种方法只适用于简单的正反转控制场景。

如果需要实现更复杂的控制逻辑，我们还需要考虑其他因素，如速度控制、位置控制等。

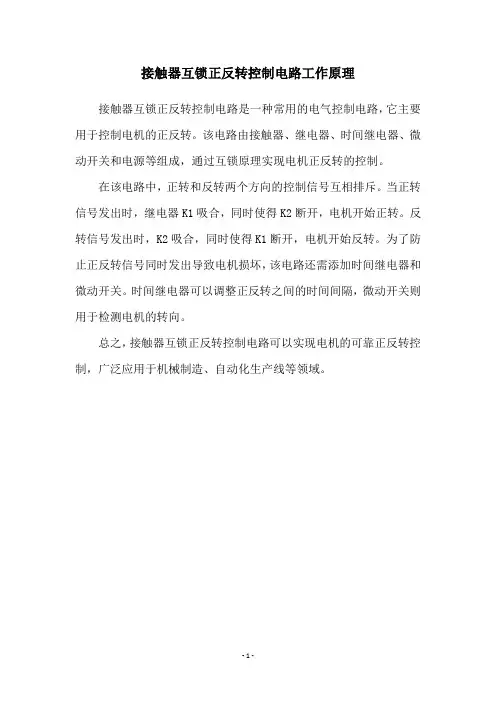

接触器互锁正反转控制电路工作原理
接触器互锁正反转控制电路是一种常用的电气控制电路，它主要用于控制电机的正反转。

该电路由接触器、继电器、时间继电器、微动开关和电源等组成，通过互锁原理实现电机正反转的控制。

在该电路中，正转和反转两个方向的控制信号互相排斥。

当正转信号发出时，继电器K1吸合，同时使得K2断开，电机开始正转。

反转信号发出时，K2吸合，同时使得K1断开，电机开始反转。

为了防止正反转信号同时发出导致电机损坏，该电路还需添加时间继电器和微动开关。

时间继电器可以调整正反转之间的时间间隔，微动开关则用于检测电机的转向。

总之，接触器互锁正反转控制电路可以实现电机的可靠正反转控制，广泛应用于机械制造、自动化生产线等领域。

- 1 -。

电动机正反转控制电路工作原理一、引言电动机是现代工业中使用最广泛的一种电力驱动设备，其正反转控制是电机运行的基础，因此，掌握电动机正反转控制电路的工作原理对于工程师来说至关重要。

二、电动机正反转控制原理1. 三相异步电动机原理三相异步电动机是常用的一种电动机类型，其由定子和转子两部分组成。

定子上绕有三组互相位移120度的绕组，分别称为A、B、C相绕组。

当三相交流电通过A、B、C相绕组时，将在定子内产生旋转磁场。

转子上也有若干个绕组，在旋转磁场作用下，产生感应电动势，并在磁场作用下形成旋转力矩运行。

2. 交流接触器原理交流接触器是一种常用于交流回路中的开关装置。

其由线圈和触点两部分构成。

当线圈通电时，在铁芯内产生磁场，使得触点闭合；断开线圈通电后，铁芯失去磁性，触点自动断开。

3. 正反转控制原理为了实现电动机正反转控制，需要采用交流接触器和切换器。

当切换器处于正转位置时，交流接触器K1、K2、K3闭合，三相电源通过K1、K2、K3进入电动机A、B、C相绕组，形成旋转磁场，使电动机正转；当切换器处于反转位置时，交流接触器K4、K5、K6闭合，三相电源通过K4、K5、K6进入电动机C、B、A相绕组，形成反向旋转磁场，使电动机反转。

三、电动机正反转控制电路1. 正向控制电路正向控制电路由主开关S1和交流接触器组成。

当主开关S1打开时，交流接触器KM1的线圈得到通电，在铁芯内产生磁场使得KM1上的触点闭合。

此时L1和L2之间的回路得以贯通。

同时，在KM1上的另一组触点也闭合，在L3和L4之间形成回路。

这样就实现了正向控制。

2. 反向控制电路反向控制电路由主开关S2和交流接触器组成。

当主开关S2打开时，交流接触器KM2的线圈得到通电，在铁芯内产生磁场使得KM2上的触点闭合。

此时L1和L3之间的回路得以贯通。

同时，在KM2上的另一组触点也闭合，在L2和L4之间形成回路。

这样就实现了反向控制。

3. 正反转切换电路正反转切换电路由切换器S3和交流接触器组成。

正反转控制电路原理正反转控制电路是一种用于控制电动机正、反转运行的电路。

在工业自动化领域中，电动机的正反转控制是非常常见的应用。

正反转控制电路的基本原理是根据输入信号的不同，通过改变电动机的接线方式，实现电动机的正转或反转运行。

正反转控制电路最常见的应用场景是用于控制电动机的正转和反转。

例如，工业中的输送带系统、搅拌设备、电梯等场景，常常需要通过正反转控制电路来控制电动机的运行方向。

正反转控制电路的原理主要包括以下几个方面：1. 电磁继电器：正反转控制电路通常使用电磁继电器来控制电动机的正转和反转。

电磁继电器是一种具有电磁吸合和释放功能的电器元件，可以通过控制电流来实现开关动作。

正反转控制电路中的电磁继电器通常被设计为双刀双掷结构，通过切换继电器的触点，可以使电动机的线圈正转或反转。

2. 开关控制：正反转控制电路通常通过开关来控制电磁继电器的工作状态。

开关可以是手动开关，也可以是自动开关。

手动开关通常由操作员来控制，而自动开关则可以通过控制器或传感器来实现自动控制。

根据控制信号的不同，正反转控制电路可以实现电动机的正转或反转。

3. 电源供电：正反转控制电路需要提供适当的电源供电，以驱动电磁继电器和电动机。

电源供电的电压和电流应根据电动机的要求进行调整，以确保电动机正常运行。

通常，正反转控制电路会通过适当的保护措施来防止电流过大或过载等故障。

4. 保护措施：正反转控制电路还需要考虑电动机的保护问题。

在电动机正反转过程中，如果电动机的负载过大或发生故障，可能会导致电机损坏。

因此，正反转控制电路通常会设置相应的保护措施，如过载保护、短路保护、过热保护等。

正反转控制电路的工作原理如下：首先，根据输入信号的不同，控制电磁继电器的触点状态。

当电磁继电器的触点处于正转状态时，电源的正极会与电动机的正极相连，电源的负极会与电动机的负极相连，这样电动机就会正转运行。

相反，当电磁继电器的触点处于反转状态时，电源的正极会与电动机的负极相连，电源的负极会与电动机的正极相连，这样电动机就会反转运行。

正反转控制电路
1、合上空气开关Q，控制电路有电。

假设原来晶闸管VT截止，KA失电，接触器KM线圈通电，主电路接成正转。

控制电路中左边的单晶管BT33旁边的100uF电容通过RP1和24kΩ电阻充电延时。

2、当左边BT33旁100uF电容电压达到一定值后左边的单晶管BT33导通，电容通过47Ω电阻放电，使VT的控制极获得高电位，VT导通，KA线圈通电，接触器KM线圈失电，主电路接成反转。

同时，KA常开辅助触头将上述100uF电容旁路，使左边的BT33管不再导通。

3、VT导通后，右边的BT33管旁边的100uF电容开始有了充电回路，且开始充电，充电延时时间到，右边BT33管也导通，100uF 电容向10uF电容和100Ω电阻放电，使得VT阴极电位为正阳极电位为负，即VT反偏，并截止。

VT截止后，KA失电，接触器KM线圈通电，主电路接成正转。

4、左边BT33管旁100uF电容再次开始充电延时。

又重新开始“1、”步及以后的工作。

就这样通过左右两个BT33管对VT的控制，使KA反复导通与截止，电动机就一会儿接成正转，一会儿接成反转。

调节两个电位器RP可调节BT33管旁边100uF电容的充电延时时间，从而控制电动机正反转的切换时间。

——这就是电动机正反转定时控制电路的工作原理。
