280Ah 产品规格书Product Specification of 280Ah Cell电芯型号Cell Model ： CB310 电芯容量Cell Capacity ： 280Ah修改记录目录Content0术语定义Definitions (4)1.适用范围Scope of application (5)2.产品电性能指标Electrical specification (5)2.1.概要General (5)2.2.充电模式/参数Charging/Parameter (7)2.3.放电模式/参数Discharging/Parameter (7)2.4.高低温容量High/Low temperature capacity (8)2.5电芯温升Cell temperature rise (8)2.6. 安全与可靠性Safety and reliability (8)3. 产品寿命终止管理Product end of life management (9)4. 应用条件Application conditions (9)5. 安全防范Safety Precautions (12)6. 免责声明Disclaimer (14)7. 风险警告Risk Warning (15)8. 电芯图纸Mechanical Drawing (17)0术语定义Definitions术语定义1.适用范围Scope of application本技术协议详细描述了CA TL生产的3.2V 280Ah储能用磷酸铁锂电池的产品性能指标以及产品使用条件及风险警示。
The purpose of this document is to specify the specifications of 280Ah 3.2V lithium iron cells for energy storage system with CATL (“Product”) to be supplied by CATL.2.产品电性能指标Electrical specificationStop discharging once cell temperature is2.5电芯温升Cell temperature rise本规格书中温升是指放电后的电池表面温度减去放电前的电池表面温度。
版本Version：A编号NO：设计文件134AH锂电电芯规格书编制Author：审核Checker：会签Countersign：批准Approval：目录Contents术语定义Terms and Definitions (1)1样品电性能指标Cell Performance (3)1.1主要性能Main Performance (3)1.2标准充电条件(模式) Standard Charge Condition (4)1.2.1标准充电电流电压Current and voltage of standard charge (4)1.2.2绝对充电温度Absolute charge temperature (4)1.2.3绝对充电电压Absolute charge voltage (4)1.3其他充电条件(模式) Other charge Conditions (4)1.3.1连续充电Continuous Charge (4)1.4放电模式/参数Discharge Conditions (5)1.4.1标准放电电流电压Current and voltage of standard discharge (5)1.4.2最大持续放电电流Maximum Continuous discharge current (5)1.4.3最大脉冲放电电流(长脉冲) Maximum pulse discharge current（30s） (5)1.4.4最大脉冲放电电流(短脉冲) Maximum pulse discharge current（10s） (5)1.4.5绝对放电温度Absolute charge temperature (5)1.5脉冲放电模式Pulse discharge specification (5)1.5.1最小脉冲放电截止电压Minimum pulse discharge limit voltage (6)1.5.2脉冲后保护模式Protection mode after pulse discharge (6)1.6再生脉冲充电模式Regenerative pulse charge mode (6)1.6.1最大再生脉冲充电电压Maximum regenerative pulse charge voltage (6)1.6.2脉冲后保护模式Protection mode after regenerative pulse charge (6)1.7高低温放电容量Discharge Capacity at high and low temperature (7)1.7.125℃的容量Capacity at 25℃ (7)1.7.255 ℃的容量Capacity at 55℃ (7)1.7.3-20℃的容量Capacity at -20℃ (7)1.8安全与可靠性Safety an d reliability (7)1.8.1产品状态Current status of product (7)1.8.2国内和国际标准Domestic and International Standard (7)1.8.3限制使用规定Restrictions on use (7)1.9电池自放电性能Self-discharge performance (7)2电芯温升Temperature rise (7)2.1持续放电温升Temperature rise of continuous discharge (8)2.2脉冲放电温升Temperature rise of pulse discharge (8)3产品寿命终止管理Cell end of life management (8)4应用条件Application conditions (8)4.1电池应用相关条件Application conditions of cell (8)4.2避免电池到达过放状态Avoid over-discharge of cell (10)4.3低温充电保护Low temperature charge protection (10)4.4短期存放Short-term storage (10)4.5长期存放Long-term storage (11)4.6散热保护Heat dissipation protection (11)4.7防尘防水保护Dustproof and waterproof protection (11)5安全防范Safety precautions (11)6免责声明Disclaimer (13)7风险警告Warning and risks (14)7.1警示声明Warning statement (14)7.2危险类型Types of Risks (14)8电芯图纸Drawing (15)术语定义Terms and Definitions1样品电性能指标Cell Performance 1.1主要性能Main Performance1.2标准充电条件(模式) Standard Charge Condition1.2.1标准充电电流电压Current and voltage of standard charge正常工作的单体电池25± 2℃，44.7A的恒流下进行充电，该单体电池最大充电电压3.65V。

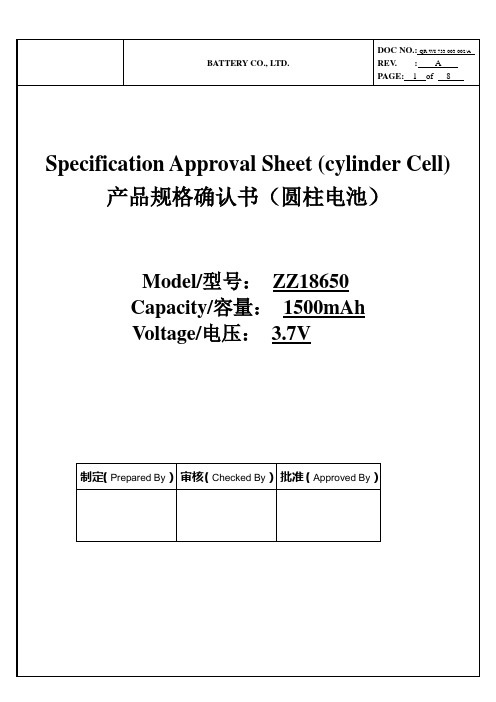

18650单电芯规格书BATTERY CO., LTD. DOC NO.: QR-WI-733-003-002/A REV. : APAGE: 1 of 8Specification Approval Sheet (cylinder Cell) 产品规格确认书（圆柱电池）Model/型号：ZZ18650Capacity/容量：1500mAhVoltage/电压：3.7V制定（Prepared By）审核（CheckedBy）批准（ApprovedBy）DOC NO.: QR-WI-733-003-002/A REV. : APAGE: 2 of 81.0基本特性Basic performance型号Model BJ18650P 外壳材质Can Material 镀镍钢Nickel-plated 标称容量NominalCapacity，（0.2C5A）1300mAh额定电压Nominal 3.70V 充电截止电压Max 4.20 V 放电终止电压 2.80V 最大充电电流Max.Charge Current1C5A标准持续放电流10C5A最大瞬间放电电流Max. Discharge Curent20 C5A电池最大直径（光壳）18.5电池最大高度（光壳）66mm 电池重量(Approx.) 约36g 内阻（Max, at 1000Hz.）≤16mΩ充电方法Charge 标准0.2C5A×快速 1 C5A×操作温度Operating Temperature 充电Charge0℃～45℃放电Discharge-20℃～60℃贮存Storage-10℃～45℃2.0 外形图figure2.1结构图Structure3.0 主要放电曲线Mainly capability graphBJ18650P-1300mAh 15C Discharge Cruve BJ18650P-1300mAh 1C Charge CruveBJ18650P-1300mAh 13C Cycle Life BJ18650P-1300mAh -20℃Discharge CruveDOC NO.: QR-WI-733-003-002/A REV. : APAGE: 3 of 84.0 电池性能Characteristic若没有特别说明，电池在做各项试验前，均需在86KPa～106 KPa大气压，环境温度20℃±5℃，相对湿度为45％～75％的条件下，以0.2C5A恒流放电至终止电压2.8V，并在收到产品两周内进行以下试验。
锂离子电芯规格书SpecificationForLithium-ion Rechargeable Cell电芯型号: N21700CG-50Cell Type : N21700CG-50Contents 目录1Preface 前言2Definition 定义2.1Standard charge method 标准充电方式2.2Standard discharge method 标准放电方式2.3Nominal capacity 标称容量3Cell type and dimension电芯型号及尺寸3.1Description and model 电芯说明及型号3.2Cell dimension电芯尺寸4Cell characteristics电芯特性5Technical requirements技术要求5.1Cell usage conditions 电芯使用环境5.2Cell testing conditions 电芯实验环境5.3Requirement of the testing equipment测量仪表要求5.4Electrochemical characteristics 电化学特性5.5Environmental characteristics and safety characteristics 环境适应性能与安全性能6Shipment 出货7Warranty 质量保证8Storage and Shipment Requirement存储及运输要求9Warning and cautions in handling the lithium-ion cell 电芯使用时警告事项及注意事项10The restriction of the use of hazardous substances 有害物质控制要求11Contact information 联系方式12Modification Records修订履历1Preface 前言This specification describes the type, dimension, performance, technical characteristics, warnings and cautions of the lithium ion rechargeable cell. The specification only applies to N21700CG-50 cell supplied by Zhengzhou BAK Battery Co., Ltd.本标准描述了圆柱型锂离子电芯的外型尺寸、特性、技术要求及注意事项。
锂离子二次电池型号: 454060AP 1000mAh销售部地址：电话：（86）0755-传真：（86）0755-工厂地址：电话:（86）传真:（86）网址：目录●封面 (1)●目录 (2)●适用范围 (3)●引用标准 (3)●产品类型 (3)●产品规格 (3)●外观 (3)●性能 (3)●常规性能 (4)●环境适应性能 (5)●安全性能 (6)●技术和安全要求 (6)●包装、储存及运输 (7)●保质期限 (7)●电池使用时警告及注意事项 (8)●附：产品外形图 (9)1、适用范围：本产品规格适用于能源实业有限公司生产的二次锂离子电池主要性能指标的描述，此此份说明书仅适用于单体电池，用户请务必严格按说明书中的测试或使用方法进行使用，如有不明的事项，请与供应方协商解决。
2、引用标准：GB/T18287-20003、产品类型、型号和外形尺寸3.1 产品类型：二次锂离子电池3.2 产品型号：3.3 电芯外观尺寸（Max）: 厚×宽×长（mm)4、产品规格：5表面没有如脏污、严重擦伤、漏液、凹点和变形等缺陷。
6、性能6.1、标准测试条件无其他指定时，按 GB/T18287-2000 标准测试条件。
、65±20％RH（湿度）下进行；如果测试结果与要求条件无关，本规格书中所有的测试均在 23±2℃（温度）则也可以在 15～30℃(温度)、25～85％RH（湿度）下进行。
(潮湿中进行测试会影响测试结果)6.2、测试的手段和仪器6.2.1、测量尺寸的工具用 0.01mm 或更精确的工具来测量尺寸,其量程为 0-200mm.6.2.2、电压表和电流表电压表的精确度为±5mv,其量程为 0-20V;电流表的精确度为当前电流±0.3%.6.2.3、测量内阻国产的内阻仪使用一个(1KHz)的正弦交变电流来规范。
6.3、额定的充电的条件在23±2℃下以恒流 0.5C5A 充电 2.5 小时,最大上限电压为 4.2V.6.4、额定放电条件在23±2℃下以 0.5C 恒流放电至 3.0V 截止.7、常规性能：标准充电定义：在环境温度 23±2℃条件下，对电池以 0.2C5A 恒流充电至 4.2V，然后 4.2V 恒压充电至充电电流小于等于 0.05C5A。
PRODUCT SPECIFICATION产品规格确认书Form No.: QF-T-CTPS-B Author/Dept.: Li ShiPeng/EVC Document #: CTPS-CB260-01 Rev: 1.0型号: Product Specification of 150Ah Cell150Ah 电芯产品规格确认书产品规格确认书产品设计准备产品设计审批销售审批项目工程审批品质保证审批产品经理审批Li ShiPeng Wang GuoBao客户确认签名日期客户代码：公司印章：客户要求型号: CB260版本: 1.0要求客户写出他们的需求信息并提前与CA TL沟通。
如果客户有一些特别的应用或者操作条件不同于此文件中所描述的，CATL可以根据客户的特别要求进行产品的设计和生产。
客户代码：签字：日期：__修改记录目录客户要求 (2)术语定义 (5)1.适用范围 (6)2.产品电性能指标 (6)2.1 概要 (6)2.2 充电模式/参数 (6)2.3放电模式 (6)2.4低温容量 (7)2.5安全与可靠性 (7)3．产品寿命终止管理 (7)4．应用条件 (8)5. 安全防范 (8)6．免责声明 (9)7. 风险警告 (9)8.电池（电芯）图纸 (10)1适用范围本规格书详细描述了CATL生产的150Ah可充电磷酸铁锂动力电池的产品性能指标以及产品使用条件及风险警示。
2产品电性能指标2.5安全与可靠性（所有测试符合国标GB/T 31485-2015，GB/T 31486-2015标准）3产品寿命终止管理电池的使用期限是有限的。
客户应该建立有效的跟踪系统监测并记录每个使用期限内电池的内阻和容量。
内阻以及容量的测量方法和计算方法需要客户和CA TL共同讨论和双方同意。
当使用中的电池的内阻超过这个电池最初内阻的150%或容量小于等于标称容量的80%（25℃），应停止使用电池。
违反该项要求，将免除CATL依据产品销售协议以及本规格书所应承担的产品质量保证责任。
电芯等级证明书尊敬的先生/女士：感谢您选择我们的电芯产品。
为了确保产品的质量和性能，我们特发放此电芯等级证明书，以证明您所购买的电芯符合相关标准并经过严格测试。
本电芯等级证明书是根据国际电工委员会（IEC）和国家标准制定的电池检测标准进行测试，以评估电芯在安全性、可靠性和性能方面的表现。
以下是对您所购买的电芯的详细描述：1. 电芯型号：[电芯型号]2. 电芯尺寸：[电芯尺寸]3. 额定电压：[额定电压]4. 额定容量：[额定容量]5. 充电温度范围：[充电温度范围]6. 放电温度范围：[放电温度范围]7. 循环寿命：[循环寿命]经过严格的测试和评估，我们确认您所购买的电芯符合以下等级：1. 安全性等级：A级经过多项安全测试，您所购买的电芯被评定为A级，具有出色的安全性能。
电芯在过充、过放、短路等异常情况下能够有效保护自身和外部设备的安全。
2. 可靠性等级：A级经过严格的可靠性测试，您所购买的电芯被评定为A级，具有卓越的可靠性。
电芯能够在长时间使用和多次充放电循环中保持稳定的性能，并且具有较低的自放电率。
3. 性能等级：A级经过充放电性能测试，您所购买的电芯被评定为A级，具有卓越的性能。
电芯在不同负载条件下能够提供稳定的电压和持久的容量，满足您的使用需求。
本电芯等级证明书是对您所购买的电芯的真实评估和证明，确保您购买的产品符合相关标准并具有优秀的性能。
我们将持续关注电池技术的发展，为您提供更先进、更可靠的电芯产品。
再次感谢您选择我们的电芯产品。
如有任何疑问或需要进一步的信息，请随时与我们联系。
祝您使用愉快！此致。
捷威51ah电芯规格书一、电芯概述捷威51ah电芯是一种高性能、高可靠性的电池产品。
该电芯采用先进的锂离子电池技术，具有较高的能量密度和长循环寿命。
其优秀的性能和稳定性使其广泛应用于电动汽车、储能系统等领域。
二、电芯参数1. 标称容量：51Ah2. 额定电压：3.7V3. 充电截止电压：4.2V4. 放电截止电压：2.75V5. 最大充电电流：1C（51A）6. 最大放电电流：1C（51A）7. 充电温度范围：0℃ - 45℃8. 放电温度范围：-20℃ - 60℃9. 储存温度范围：-20℃ - 45℃三、电芯结构1. 外壳：捷威51ah电芯外壳采用金属材料制成，具有良好的耐腐蚀性和机械强度，能有效保护内部电池结构。
2. 正极：捷威51ah电芯正极采用锂离子化合物材料，能够提供稳定可靠的电流输出。
3. 负极：捷威51ah电芯负极采用碳材料，具有良好的导电性能和稳定性。
4. 电解液：捷威51ah电芯采用有机电解液，具有高温稳定性和低内阻特性。
四、安全性能1. 过充保护：捷威51ah电芯内部配备了过充保护装置，能够有效防止电芯过充，保护电芯安全。
2. 过放保护：捷威51ah电芯内部配备了过放保护装置，能够有效防止电芯过放，保护电芯寿命。
3. 短路保护：捷威51ah电芯内部配备了短路保护装置，能够有效防止电芯短路，保护电芯和外部设备安全。
4. 过温保护：捷威51ah电芯内部配备了过温保护装置，能够有效防止电芯过热，保护电芯安全运行。
五、循环寿命捷威51ah电芯具有较长的循环寿命，经过实验测试，其循环寿命可达到500次以上。
在正常使用条件下，电芯的容量衰减率低于20%，能够满足大部分应用场景的需求。
六、应用领域捷威51ah电芯广泛应用于电动汽车、储能系统等领域。
其高能量密度和长循环寿命使其成为电动汽车动力源的理想选择。
同时，在储能系统中，捷威51ah电芯能够提供稳定可靠的能量储存和释放功能。
七、总结捷威51ah电芯是一种高性能、高可靠性的电池产品，具有较高的能量密度、长循环寿命和良好的安全性能。
锂离子二次电池
型号: 454060AP 1000mAh
销售部地址：
电话：（86）0755-
传真：（86）0755-
工厂地址：
电话:（86）传真:（86）
网址：
目录
●封面 (1)
●目录 (2)
●适用范围 (3)
●引用标准 (3)
●产品类型 (3)
●产品规格 (3)
●外观 (3)
●性能 (3)
●常规性能 (4)
●环境适应性能 (5)
●安全性能 (6)
●技术和安全要求 (6)
●包装、储存及运输 (7)
●保质期限 (7)
●电池使用时警告及注意事项 (8)
●附：产品外形图 (9)
1、适用范围：本产品规格适用于能源实业有限公司生产的二次锂离子电池主要性能指标
的描述，此此份说明书仅适用于单体电池，用户请务必严格按说明书中的测试或使用方法进行使用，如有不明的事项，请与供应方协商解决。
2、引用标准：GB/T18287-2000
3、产品类型、型号和外形尺寸
3.1 产品类型：二次锂离子电池
3.2 产品型号：
3.3 电芯外观尺寸（Max）: 厚×宽×长（mm)
4、产品规格：
5、外观
表面没有如脏污、严重擦伤、漏液、凹点和变形等缺陷。
6、性能
6.1、标准测试条件
无其他指定时，按 GB/T18287-2000 标准测试条件。
本规格书中所有的测试均在 23±2℃（温度）、65±20％RH（湿度）下进行；如果测试结果与要求条件无关，则也可以在 15～30℃(温度)、25～85％RH（湿度）下进行。
(潮湿中进行测试会影响测试结果)
6.2、测试的手段和仪器
6.2.1、测量尺寸的工具
用 0.01mm 或更精确的工具来测量尺寸,其量程为 0-200mm.
6.2.2、电压表和电流表
电压表的精确度为±5mv,其量程为 0-20V;电流表的精确度为当前电流±0.3%.
6.2.3、测量内阻国产的内阻仪使用一个(1KHz)的正弦交变电流来规范。
6.3、额定的充电的条件
在23±2℃下以恒流 0.5C5A 充电 2.5 小时,最大上限电压为 4.2V.
6.4、额定放电条件
在23±2℃下以 0.5C 恒流放电至 3.0V 截止.
7、常规性能：
标准充电定义：在环境温度 23±2℃条件下，对电池以 0.2C5A 恒流充电至 4.2V，然后 4.2V 恒压充电至充电电流小于等于 0.05C5A。
8、环境适应性能：
9、安全性能：
实验条件：下述实验应在具有安全措施的环境内进行，实验前所有电池需按标准充电并且搁置24h
10、技术和安全要求
10.1 充电
10.1.1 充电电流充电电流应小于产品说明书中所规定的最大充电电流；过高电流将有损于电池性能，严
重影响电池的安全性，并可能使电池发热、泄漏。
10.1.2 充电电压
单体电池充电电压应小于产品说明书中所规定的充电电压 4.2V；充电电压高于 4.25V，是绝对高压充电，必须加以限制；充电器应在≤4.25V 档使用；高压充电同样会对电池造成所述影响。
10.1.3 充电温度电池充电应在产品说明书所规定的温度范围内充电。
10.1.4 禁止反充电认准电极连接正确后再充电；如果反接电池，不但不能充进电，反而会使电池性能严重损坏，降低电池安全性，使电池发热，泄漏。
10.2 放电
10.2.1 放电电流电池放电电流应下于产品说明书中所规定的最大放电电流；高电流放电会使放电容量显著降低，且可能产生发热等现象。
放电避免低于 2.5V。
10.2.2 放电温度
电池应在产品说明书所规定的温度范围内放电使用。
10.2.3 过放电
长时间放电搁置的电池，需每隔六个月充一次电，将其电压维持在 3~3.8V 左右，以减少电池过放电的可能性。
10.3 必要保护线路为确保安全，电池或电池块应配备保护模组件来保护电池正常运行，充电器和保护线路
必须符合以下项目要求。
10.3.1、过充保护电路必须运行在 4.25-4.35V 电压之间;
10.3.2、过放电保护电路运行在 2.5V-2.0V，然后放电电流必须低于 10mA。
10.3.3 充电器保护功能（供参考）
11、包装、储存及运输
11.1 电池的包装应干燥防潮、防尘、防震；
11.2电池应储存在温度为-5℃至35℃，清洁、干燥通风的环境中，应避免与腐蚀性物质接触，应远离火
源及热源。
11.3 电池船运条件大约 20-30%容量。
12、保质期限保质期限为电池自出厂日期开始算起后的12个月。
13、电池使用时警告及注意事项
为了防止电池出现泄漏、发热、过热、着火、性能降低或缩短寿命、爆炸等事故，请按如下操作规定正常使用电池，并遵守防范事项。
对因没有按本规格书规定操作而导致的意外，方正能源电池有限公司将不负责任。
13.1 在充电时，请用指定的充电器。
13.2 不要将电池侵入水或液体中，注意防潮。
13.3 不要将电池接近热源，如火或发热器。
13.4 不要反接电池的正负极。
13.5 不要拆卸电池，拆卸电池可能会使内部短路，进而引起内部物质分解，起火，爆炸等。
此外拆卸电
池可能会使电池内部电解液外露，而电池内电解液对人体有害；如果有电解液溅到皮肤，眼睛或身体的其他部位，请立即用清水冲洗，且马上去看医生。
13.6 不要使电池短路，电池短路造成大电流放电，产生热量，进而造成电解液外露、内部物资分解、爆炸等危险。
13.7 不要用火处理废弃电池，否则会产生爆炸等危险事故。
13.8 如果出现电池被损坏、电池变形、电解液泄露或闻到有电解液的味道以及其他不正常现象，不要再使用该电池；另外，泄露电解液的电池远离火源，避免引起爆炸。
13.9 禁止在高温下(直接在阳光下或很热的汽车中)使用或放置电池,否则可能会引起电池过热,起火或功能失效,寿命减短.
13.10 禁止在强静电和强磁场的地方使用,否则易破坏电池安全保护装置,带来不安全隐患.
13.11 如果电池发出异味,发热,变色或在使用、贮存、充电过程中出现任何异常现象，立即将电池从装置或充电器中移离并停用。
13.12 电池更换应由电池或电器供应方来更换按装电池，使用者不得擅自更换。
14．包装电池上的标示以下警
告应注明在包装后的电池上
＊使用规定的充电器
＊不要将电池投入火中或加热
产品外形示意图
附图：（单位：mm）
产品结构尺寸：。
