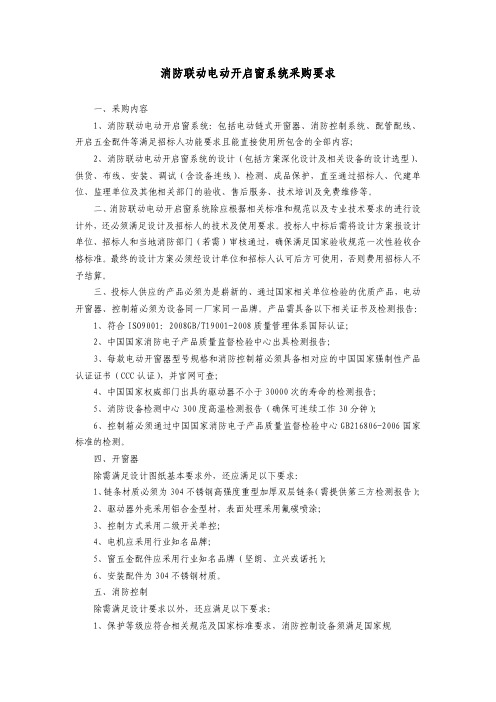

消防联动电动开启窗系统采购要求

消防联动电动开启窗系统采购要求一、采购内容1、消防联动电动开启窗系统：包括电动链式开窗器、消防控制系统、配管配线、开启五金配件等满足招标人功能要求且能直接使用所包含的全部内容；2、消防联动电动开启窗系统的设计（包括方案深化设计及相关设备的设计选型）、供货、布线、安装、调试（含设备连线）、检测、成品保护，直至通过招标人、代建单位、监理单位及其他相关部门的验收、售后服务、技术培训及免费维修等。

二、消防联动电动开启窗系统除应根据相关标准和规范以及专业技术要求的进行设计外，还必须满足设计及招标人的技术及使用要求。

投标人中标后需将设计方案报设计单位、招标人和当地消防部门（若需）审核通过，确保满足国家验收规范一次性验收合格标准。

最终的设计方案必须经设计单位和招标人认可后方可使用，否则费用招标人不予结算。

三、投标人供应的产品必须为是崭新的、通过国家相关单位检验的优质产品，电动开窗器、控制箱必须为设备同一厂家同一品牌。

产品需具备以下相关证书及检测报告：1、符合ISO9001：2008GB/T19001-2008质量管理体系国际认证；2、中国国家消防电子产品质量监督检验中心出具检测报告；3、每款电动开窗器型号规格和消防控制箱必须具备相对应的中国国家强制性产品认证证书（CCC认证），并官网可查；4、中国国家权威部门出具的驱动器不小于30000次的寿命的检测报告；5、消防设备检测中心300度高温检测报告（确保可连续工作30分钟）；6、控制箱必须通过中国国家消防电子产品质量监督检验中心GB216806-2006国家标准的检测。

四、开窗器除需满足设计图纸基本要求外，还应满足以下要求：1、链条材质必须为304不锈钢高强度重型加厚双层链条（需提供第三方检测报告）；2、驱动器外壳采用铝合金型材，表面处理采用氟碳喷涂；3、控制方式采用二级开关单控；4、电机应采用行业知名品牌；5、窗五金配件应采用行业知名品牌（坚朗、立兴或诺托）；6、安装配件为304不锈钢材质。

展示中心消防工程招标技术要求消防系统一、消防水系统1.喷头(1喷头温度级别应满足设计图纸使用场所要求。

(2喷头设置形式、参数满足设计要求。

(3喷头密封扭紧力矩为 10~20n.m。

(4所有喷头反响时间指数 RTI 满足国家规要求。

(5喷头额定压力符合设计要求。

(6喷头必须满足"自动喷水灭火系统洒水喷头标准" 及国家其它相关规、行业标准要求。

2. 消火栓、喷淋系统及灭火器满足图纸上的参数设计要求外,还需满足如下技术标准:1 室消火栓箱生产应满足 GB14561-93标准进展设计制造2 箱体几何尺寸及部配置必须满足设计要求。

3 消火栓以及其安装应满足国家现行规与标准图集要求。

4 箱体所配置的灭火器必须满足"手提式灭火器通用技术条件"及"灭火器维修相关技术标准" 。

5 消防水箱采用玻璃钢装配水箱。

其技术要求需符合"国家建筑标准图集" 02S101之规定。

消火栓箱体材质、颜色应满足装修要求。

6 喷淋泵、稳压泵控制柜柜体要求磷化防腐处理,柜体大小按照施工现场尺寸要求制作。

7 喷淋泵消防自动巡检设备,做法详见做法参照 04S204-119。

8 喷淋泵、稳压泵控制柜的设备必须附电器清单。

9 喷淋泵、稳压泵品牌(广一、凯泉、 ,所有水泵均应采用原产地产品3. 管道:品牌(银泽、华岐、华通1 喷淋、消火栓水系统水管 100以上(包括 100的钢管采用沟槽式卡箍连接和法兰连接。

2 喷淋、消火栓水系统水管 100以下采用丝扣连接;3 喷淋、消火栓水系统水管在消防泵房采用法兰连接;4 室外消火栓系统 100以上采用焊接;5 无缝钢管及焊接钢管面刷红丹银粉各两度防腐,镀锌钢管露明局部面刷银粉两度。

6 沟槽式管接头(1产品符合建立部 <<沟槽式管接头 >> CJ/T156-2001行业标准要求。

(2沟槽式管接头密封圈采用三元乙丙橡胶(EPDM 材质。

一、消防联动系统中所包括的主要设备、元件及其技术要求1探测器1.1 所有烟感探测器、温感探测器应置于同一类底座上，当有需要更换地址码或探头类型时，底座不需更换，当探测器拆离底座时，控制机会报故障。

1.2 探测器上应有原装LED，当此探测器收到报警讯号时，LED必须启亮、显示火警，并有供连接遥远指示灯之接口。

1.3在潮湿场所应配置防水底座，确保探测器能正常工作。

1.4在易爆场所应配置防爆探测器。

1.5要求二总线制连接，所有探测器的地址编码采用消防报警控制机编码方式。

功耗低，可靠性高，环境适应性强，结构合理，对火灾早期的阴燃和明火都有很好响应的自带CPU 智能型探测器，能够独立自检测环境状态并与探测器内置的火灾特性曲线参数进行比较，准确地判断如下状态：火灾报警（非误报）、干扰〔例如：污染）、探测器完好或断线、脱落（内置短路隔离器）、诊断方式中的趋势判定（火警趋势、自身污染度和灰化程度）。

2手动报警器要求2.1手动报警器应为具有独立地址码的“易碎玻璃”类型，当玻璃被敲碎后即可自动触动报警器内之电气触点，每个报警器按钮均具有地址码，直接接入探测回路使管理者能迅速而准确地确定报警位置。

盖面应以特制的键锁紧，玻璃则需牢固地夹在报警器内，按钮应由不燃烧及抗腐蚀材料制成，并以红色外壳正面有中英文样。

2.2手动报警器的设置位置须符合有关设计规范的规定，在潮湿区域应设置防潮型手动报警器，在易燃易爆区域应设置防爆型的手动报警器。

安装方法应与建筑师配合确定。

3警铃及电路3.1警铃工作电压应为直流 24 伏，铃盖应由冷压钢制成并烤上红瓷漆，盖身直径至少为150 毫米，底座应由耐蚀性材料制造，并可装于直径 50 毫米之圆形接线盒上。

3.2安装在室外之警铃的构造应为可防风雨性的，警报电路上的警铃应以由类比控制模块分区分别控制从主控盘接出，而每组电路由报警按钮内以独立熔丝保护，此系统将能提供多组电路，警铃上应有中英文字样，在易燃易爆区域应设置防爆性警铃。

消防联动系统配置标准要求消防联动系统配置标准要求通常是指针对建筑物内部消防系统和外部应急响应系统的联动设计和配置。

这些要求的目的是确保在火灾发生时，消防系统能够及时发现、报警并采取必要的措施，以减少人员伤亡和财产损失。

以下是一般性的消防联动系统配置标准要求：1.火灾报警系统联动：火灾报警系统应与其他消防设备进行联动，如自动喷水灭火系统、排烟系统、消防电梯等。

当火灾报警系统触发时，应能自动启动其他相关设备，以加快火灾处置和人员疏散。

2.消防喷淋系统联动：消防喷淋系统应与火灾报警系统联动。

当火灾报警系统检测到火警时，消防喷淋系统应自动启动，喷淋水源以扑灭火灾或控制火势。

3.疏散系统联动：火灾报警系统应与建筑物内部的疏散系统进行联动。

当火警发生时，疏散系统应自动启动，包括疏散指示灯、紧急广播系统等，以引导人员安全疏散。

4.通风与排烟系统联动：火灾报警系统应与建筑物的通风与排烟系统进行联动。

当火警发生时，通风与排烟系统应自动启动，及时排除烟雾，提供通风，以确保人员安全疏散和消防人员作业。

5.电梯控制系统联动：火灾报警系统应与建筑物内的消防电梯或电梯控制系统进行联动。

在火警发生时，应自动控制电梯运行至安全楼层，以方便消防人员的进出和人员疏散。

6.监控系统联动：火灾报警系统应与建筑物的监控系统进行联动。

当火警发生时，监控系统应自动切换到火灾监控模式，以提供实时监测和录像，协助消防人员的指挥和火灾调查。

7.供电与备份电源系统：消防联动系统的各个部分应具有可靠的供电系统和备份电源系统，以确保在断电或主电源故障时系统的正常运行。

以上是一般性的消防联动系统配置标准要求，具体的要求可能会根据地区的法律法规、建筑物的用途和规模、消防设备的类型和性能等因素而有所不同。

一、招标条件本项目已由相关主管部门批准建设，项目资金已落实，现对该项目开窗器工程进行公开招标，欢迎符合条件的投标人参加投标。

二、项目概况1. 项目名称：昌邑开窗器工程2. 项目地点：昌邑市XX街道XX小区3. 项目规模：本项目共计需要安装开窗器XX套，具体数量及规格详见招标文件。

4. 工程类型：建筑工程安装工程5. 工程投资：约人民币XX万元6. 招标范围：开窗器的设计、制造、运输、安装、调试、售后服务等全部工作。

三、投标人资格要求1. 具有独立法人资格，持有有效的营业执照。

2. 具有有效的安全生产许可证。

3. 具有有效的特种设备安装改造维修许可证。

4. 具有良好的商业信誉和健全的财务会计制度。

5. 具有类似项目施工业绩，并在过去三年内无不良行为记录。

6. 投标人须具备良好的社会信誉，无正在执行的项目拖欠工程款、拖欠农民工工资等违法行为。

7. 投标人须在昌邑市设有售后服务机构。

四、招标文件获取1. 招标文件获取时间：自公告发布之日起至招标文件发售截止之日止。

2. 招标文件发售地点：昌邑市XX街道XX号。

3. 招标文件售价：人民币XX元/份，售后不退。

五、投标文件递交1. 投标文件递交截止时间：详见招标文件。

2. 投标文件递交地点：昌邑市XX街道XX号。

六、开标时间及地点1. 开标时间：详见招标文件。

2. 开标地点：昌邑市XX街道XX号。

七、评标办法1. 采用综合评分法进行评标。

2. 评标委员会将根据投标文件的技术、商务、服务等方面的综合评分，确定中标人。

八、其他事项1. 本项目不接受联合体投标。

2. 投标人必须严格按照招标文件的要求编制投标文件，并对投标文件的真实性、合法性负责。

3. 投标人应确保投标文件在投标截止时间前送达指定地点。

4. 招标人有权对投标文件进行必要的审查，对不符合招标文件要求的投标文件，招标人有权拒绝。

5. 本招标公告的解释权归招标人所有。

九、联系方式1. 招标人：昌邑市XX小区开发有限公司2. 联系人：张先生3. 联系电话：XXX-XXXXXXX4. 电子邮箱：***************十、公告期限本公告自发布之日起至招标文件发售截止之日止。

消防联动及电动排烟窗方案设计目录1. 内容概述 (2)1.1 设计项目概况 (3)1.2 设计目的 (4)1.3 设计依据 (5)2. 消防系统概述 (5)2.1 消防系统组成 (7)2.2 消防联动控制功能 (8)2.3 消防设备规格及技术参数 (9)3. 电动排烟窗系统设计 (11)3.1 系统功能与作用 (12)3.2 系统组成与配置 (13)3.3 排烟窗工作流程 (15)3.4 排烟窗控制方式 (16)4. 消防联动控制设计 (17)4.1 控制逻辑与策略 (18)4.2 联动设备接口规范 (19)4.3 系统安全与可靠性措施 (20)5. 其他系统集成方案 (22)5.1 安防系统集成 (23)5.2 弱电系统集成要求 (25)5.3 设备供应商与项目管理 (26)6. 实施策略与项目管理 (27)6.1 施工阶段计划 (29)6.2 质量管理体系 (30)6.3 售后服务保障措施 (31)7. 标准与规定引用 (32)7.1 国家标准及规范引用表 (33)7.2 安全规定及措施规定 (33)8. 附件及引用文献 (34)1. 内容概述本设计方案旨在详细阐述消防联动及电动排烟窗的整体构建及其功能实现，通过深入分析其设计理念、系统构成、操作流程以及安全性能，为消防排烟窗的设计提供科学、合理且实用的技术指导。

消防联动系统作为现代建筑消防安全的重要组成部分，其设计的优劣直接关系到火灾发生时人员疏散和财产保护的成效。

电动排烟窗作为消防联动控制的关键设备之一，其性能的稳定性和可靠性对于提升整个系统的效能具有至关重要的作用。

设计理念与目标：阐述消防联动及电动排烟窗设计的基本原则、预期目标及主要功能需求。

系统构成分析：详细介绍消防联动系统的组成部件，包括传感器、控制器、执行器等，并对电动排烟窗的具体构造和工作原理进行说明。

操作流程设计：描绘消防联动及电动排烟窗在火灾发生时的操作流程，包括监测、报警、联动控制及排烟操作等步骤。

电动开窗消防设备操作规程一、引言电动开窗消防设备是现代建筑中常见的一种消防设备，它能够快速打开建筑外墙的窗户，为消防救援提供通道。

为了保证电动开窗消防设备的正常运行和有效使用，特制定本操作规程，以便指导使用人员正确操作和维护该设备。

二、设备概述电动开窗消防设备是由控制系统、电动开窗器、窗户机械传动系统等组成的整套设备。

通过控制系统的指令，电动开窗器能够自动打开或关闭建筑外墙的窗户，确保人员安全疏散和救援通道畅通。

三、操作指南1. 操作前的准备在操作电动开窗消防设备之前，使用人员应确保以下几点：- 确认消防设备所在位置，并清除周围的障碍物；- 确保设备供电正常，并处于待机状态；- 熟悉设备的控制面板和开关；2. 打开窗户按下控制面板上的打开开关，电动开窗器将会启动，窗户将自动打开。

在窗户完全打开之前，不要离开设备工作区域，以确保操作安全。

3. 关闭窗户按下控制面板上的关闭开关，电动开窗器将会关闭窗户。

同样，在窗户完全关闭之前，不要离开设备工作区域。

4. 应急情况下的使用在发生火灾等紧急情况下，应立即按下紧急开关，该开关能够迅速将窗户打开至安全位置，以提供人员疏散通道。

五、维护与保养1. 定期检查设备定期检查电动开窗消防设备的各个部件是否正常，特别注意电动开窗器的运行是否灵活，控制系统是否正常工作。

2. 清洁设备保持消防设备的干净整洁，定期清洁开窗器、窗户及其周围区域，并及时清除灰尘和杂物。

3. 定期维护按照设备的维护手册进行定期的维护和保养工作，包括润滑部件、更换磨损部件等。

六、紧急事故处理在电动开窗消防设备发生故障或意外事故时，应立即停止使用，并报告相关管理人员进行处理。

严禁擅自进行维修或改动，以免加重事故或造成更大的损失。

七、安全警示1. 在操作设备时，不得触碰设备内部的导线、插座等电气元件，以免触电。

2. 操作人员应佩戴防护用品，包括手套和安全帽等，以防意外伤害。

3. 禁止将易燃或易爆物品靠近电动开窗消防设备，以防火灾事故的发生。

幕墙电动排烟窗技术要求1)电动控制系统和驱动系统为同一品牌，控制系统需通过中国国家消防电子产品质量监督检验中心检测。

并提供3C认证资料。

2)开窗器应为电动驱动器，每台开窗器内部必须含独立电机以供足够推动力和锁紧力，开窗器工作电压：24V DC。

3)开窗器内部应有过载保护功能，防止因负载过大而损坏驱动器，在开启、关闭过程中碰到障碍物时会自动停止。

开窗器行程：满足设计要求开窗器的推拉力应满足深圳地区气候条件、风压情况。

单个开窗器推拉力不小于300N。

（应满足设计要求，并提供计算资料）开窗器防护等级：达到IP42以上开窗器工作温度：-5度~+75度排烟窗单个开窗器推拉力不小于750N。

（应满足设计要求）排烟窗需提供有效资质检测单位提供的开启次数不小于30000次的检测报告。

排烟窗的开启角度不低于70度。

排烟窗达到设计要求角度的开启时间不大于60秒。

开窗器传动装置：开窗器外壳：全金属制作。

开窗器应有同步保护功能4)中标后投标供应商需提供满足要求的样板即：开窗器、控制器及安装配件的样品一套5)控制箱及布线控制技术参数与配置要求：壳体要求金属材质，防护等级不小于IP40，输入电压为220V/50HZ6)断电时，后备电池可以供给设备连续工作72小时以上，确保断电后消防联动打开窗户。

7)紧急开关和控制箱应通过中国国家消防电子产品质量监督检测中心的检测，并出具有效期内（检测结果有效期为5年）的监测报告。

8)控制功能：当有火警发生时，无论是手动报警信号还是自动消防信号均能触发排烟系统执行紧急开窗排烟，满足消防优先原则。

日常通风时，可以由现场安装的日常通风开关，来控制每个房间内的通风口同时关闭或开启，也可以在中央控制室通过计算机来进行分区控制。

系统故障时，具有系统故障自检及故障指示报警功能，能及时反馈故障信号给中央控制电脑。

需提供产品的3C检测报告。

消防控制室安装的消防联动系统要求1具有消防联动功能的火灾自动报警系统的保护对象中应设置消防控制室。

2消防控制室内设置的消防设备应包括火灾报警控制器、消防联动控制器、消防控制室图形显示装置、消防专用电话总机、消防应急广播控制装置、消防应急照明和疏散指示系统控制装置、消防电源监控器等设备或具有相应功能的组合设备。

消防控制室内设置的消防控制室图形显示装置应能显示建筑物内设置的全部消防系统及相关设备的动态信息和消防安全管理信息，并应为远程监控系统预留接，同时应具有向远程监控系统传输有关信息的功能。

3消防控制室应设有用于火灾报警的外线电话。

4消防控制室应有相应的竣工图纸、各分系统控制逻辑关系说明、设备使用说明书、系统操作规程、应急预案、值班制度、维护保养制度及值班记录等文件资料。

5消防控制室送、回风管的穿墙处应设防火阀。

6消防控制室内严禁穿过与消防设施无关的电气线路及管路。

7消防控制室不应设置在电磁场干扰较强及其他影响消防控制室设备工作的设备用房附近。

8消防控制室内设备的布置应符合下列规定：设备面盘前的操作距离，单列布置时不应小于1.5m；双列布置时不应小于2m。

在值班人员经常工作的一面，设备面盘至墙的距离不应小于3m。

设备面盘后的维修距离不宜小于1m。

设备面盘的排列长度大于4m时，其两端应设置宽度不小于1m的通道。

与建筑其他弱电系统合用的消防控制室内，消防设备应集中设置，并应与其他设备间有明显间隔。

9消防控制室的显示与控制，应符合现行国家标准《消防控制室通用技术要求》GB 25506的有关规定。

10消防控制室的信息记录、信息传输，应符合现行国家标准《消防控制室通用技术要求》GB 25506的有关规定。
