发动机悬置设计1

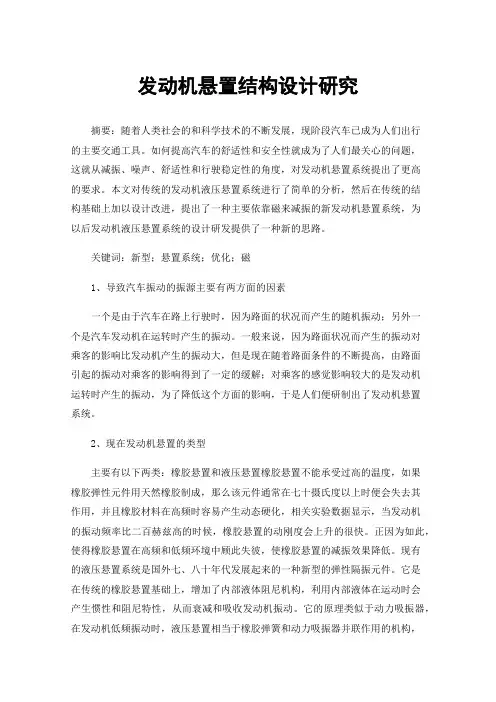

发动机悬置结构设计研究摘要：随着人类社会的和科学技术的不断发展，现阶段汽车已成为人们出行的主要交通工具。

如何提高汽车的舒适性和安全性就成为了人们最关心的问题，这就从减振、噪声、舒适性和行驶稳定性的角度，对发动机悬置系统提出了更高的要求。

本文对传统的发动机液压悬置系统进行了简单的分析，然后在传统的结构基础上加以设计改进，提出了一种主要依靠磁来减振的新发动机悬置系统，为以后发动机液压悬置系统的设计研发提供了一种新的思路。

关键词：新型；悬置系统；优化；磁1、导致汽车振动的振源主要有两方面的因素一个是由于汽车在路上行驶时，因为路面的状况而产生的随机振动；另外一个是汽车发动机在运转时产生的振动。

一般来说，因为路面状况而产生的振动对乘客的影响比发动机产生的振动大，但是现在随着路面条件的不断提高，由路面引起的振动对乘客的影响得到了一定的缓解；对乘客的感觉影响较大的是发动机运转时产生的振动，为了降低这个方面的影响，于是人们便研制出了发动机悬置系统。

2、现在发动机悬置的类型主要有以下两类：橡胶悬置和液压悬置橡胶悬置不能承受过高的温度，如果橡胶弹性元件用天然橡胶制成，那么该元件通常在七十摄氏度以上时便会失去其作用，并且橡胶材料在高频时容易产生动态硬化，相关实验数据显示，当发动机的振动频率比二百赫兹高的时候，橡胶悬置的动刚度会上升的很快。

正因为如此，使得橡胶悬置在高频和低频环境中顾此失彼，使橡胶悬置的减振效果降低。

现有的液压悬置系统是国外七、八十年代发展起来的一种新型的弹性隔振元件。

它是在传统的橡胶悬置基础上，增加了内部液体阻尼机构，利用内部液体在运动时会产生惯性和阻尼特性，从而衰减和吸收发动机振动。

它的原理类似于动力吸振器，在发动机低频振动时，液压悬置相当于橡胶弹簧和动力吸振器并联作用的机构，可以很好地控制发动机位移量，最大程度的降低振动传递率；在高频振动时，橡胶弹簧单独作用，由于液压悬置的橡胶主簧多采用天然橡胶，具有较小的阻尼，有利于降低振动的传递。

10～20N/cm2
许用应变
15～20％
20～30％
17 可整理ppt
总结
悬置系统设计步骤
18 可整理ppt
液体阻尼悬置介绍
悬置系统理想特性要求 液阻元件结构介绍
19 可整理ppt
培训
发动机悬置系统设计
1 可整理ppt
介绍
概说 设计考虑 支承布置方案 隔振分析计算 橡胶支承元件结构设计计算 总结――悬置系统设计步骤 液体阻尼悬置介绍
2 可整理ppt
概说
悬置系统的历史发展和作用 设计的重要性
悬置设计的含意
3 可整理ppt
设计考虑
要从隔振、防震的角度来考虑振源来自两个 方面
2)系统的匹配 考虑发动机激励，绕θx的固有频率要比发动机怠
速激励频率低至少为1/√2至1/2 考虑路面，要注意避开车架一弯、一扭和车桥的频
率 系统要解耦
14 可整理ppt橡胶支承元Βιβλιοθήκη 结构设计计算弹性元件结构型式
压缩型 剪切型 复合型
橡胶元件刚度计算
k = G•F•D G－橡胶的静态剪切模量 F－和橡胶件形状有关的系 数 D－尺寸因素
λ=ω∕p ζ= c ∕2mp
p=(k∕m)1/2
作用于地基的力的幅值：
8 可整理ppt
隔振分析计算
激振源频率成份分析
发动机的干扰力和力矩 1) 惯性力引起的干扰力
旋转质量 pr =m1rωe2 cos2ωet) 往复质量 pj =m1rωe2 (cosωet +λ
λ =r/l 总体合成：对直立四缸机有 pj II
10 可整理ppt
隔振分析计算
振动模型简化理论基础
发动机振动模型是以刚体弹性支承理论作为基础，认为发动机 是一空间自由刚体，通过3～4个具有三维弹性的元件支承在刚性的、 质量为无限的机架上，它具有6个自由度运动（图示），它已被汽车工 程界广为接受，且有较好的效果。 为了计算方便，现导出其矩阵形式的振动微分方程式 无阻尼自由振动运动微分方程式，一般具有如下形式

汽车悬置系统设计指南（一）引言概述：汽车悬置系统是汽车底盘系统的重要组成部分，对于汽车的驾驶稳定性和乘坐舒适性至关重要。

本文旨在提供汽车悬置系统设计的指南，帮助读者了解悬置系统的基本原理和设计要点，从而优化汽车悬置系统的性能与驾驶舒适。

正文内容：一、悬置系统基本原理1. 悬置系统的定义和作用2. 悬置系统的基本组成部分3. 悬置系统的工作原理4. 悬置系统与驾驶稳定性的关系5. 悬置系统与乘坐舒适性的关系二、悬置系统设计要点1. 悬置系统弹簧的选取和设计2. 悬置系统减震器的选择和调整3. 悬置系统阻尼的调节和优化4. 悬置系统材料的选择与优化5. 悬置系统与车体结构的匹配设计三、悬置系统振动控制1. 悬置系统振动类型与特性2. 悬置系统振动控制的方法3. 悬置系统调频器的设计与优化4. 悬置系统振动控制与驾驶稳定性的关系5. 悬置系统振动控制与乘坐舒适性的关系四、悬置系统磨损与维护1. 悬置系统磨损的原因与表现2. 悬置系统磨损程度的检测方法3. 悬置系统磨损的预防与延长寿命的方法4. 悬置系统维护的注意事项5. 悬置系统维护对驾驶稳定性和乘坐舒适性的影响五、悬置系统创新与发展趋势1. 悬置系统新材料的应用2. 悬置系统主动控制技术的发展3. 悬置系统电子化的趋势4. 悬置系统智能化的发展5. 悬置系统可持续发展的方向结论：通过本文的介绍，读者可以更好地理解汽车悬置系统的设计原理和要点，并在实际应用中引导悬置系统的优化与改进。

汽车悬置系统的设计不仅影响驾驶稳定性和乘坐舒适性，也与汽车的安全性和性能密切相关。

因此，合理设计和维护汽车悬置系统对于提高整车的操控性和乘坐舒适性至关重要。

未来，随着汽车技术的飞速发展，悬置系统将面临更多的创新与发展机遇，我们期待悬置系统能够更好地满足人们对于汽车驾驶体验和乘坐舒适性的需求。

1 发动机悬置系统的设计指南1.1 悬置系统的设计意义及目标简介现代汽车发动机无一不是采用弹性支承安装的，这在汽车行业称之为“悬置”，在力学及振动工程中则是个隔振问题。

如果不用中间弹性元件而直接将发动机刚性地固紧在汽车车架（底盘）上，则当汽车在不平坦的路面上行驶时将导致机身由于车架的变形、冲击而损坏；而当汽车在平坦光滑的路面上行使时来自发动机的振动将导致车架、车身产生令人厌恶的结构噪声。

此外弹性悬置还能补偿在发动机安装及运动过程中由车架变形导致的相对位置的不精确。

由此可知，悬置系统的设计目标值：1) 能在所有工况下承受动、静载荷，并使发动机总成在所有方向上的位移处于可接受的范围内，不与底盘上的其它零部件发生干涉；2) 能充分地隔离由发动机产生的振动向车架及驾驶室的传递，降低振动噪声；3) 能充分地隔离由于地面不平产生的通过悬置而传向发动机的振动，降低振动噪声；4) 保证发动机机体与飞轮壳的连接弯矩不超过发动机厂家的允许值。

1.2 悬置系统的布置方式选择每个隔振器（悬置系统）不论其结构形状如何都可以看作由三个相互垂直的弹簧组成，按照这三个弹簧的刚度轴线和参考坐标轴线间的相对位置关系，悬置系统弹性支承的布置可以有常见的三种不同方式：1) 平置式。

这是常用的、传统的布置方式，其特征是布局简单、安装容易。

在这种布置方式中，每个弹性支承的三个相互垂直的刚度轴各自对应地平行于所选取的参考坐标轴。

2) 斜置式。

这是一种目前汽车发动机中用得最多的布置方式。

在这种布置方式中，每个弹性支承的三个相互垂直的刚度轴相对于参考坐标轴的布置是：除一个轴平行于参考坐标外，其他两个轴分别与参考坐标轴有一夹角。

一般斜置式的弹性支承都是成对地对称布置于垂向纵剖面的两侧，但每对之间的夹角可以不同，坐标位置也可任意。

这种布置方式的最大优点是：它既有较强的横向刚度，又有足够的横摇柔度，因此特别适用于象汽车发动机这样既要求有较大的横向稳定性，又要求有较低的横摇固有频率以隔离由不均匀扭矩引起的横摇振动。
