汽车发动机悬置设计说明

发动机悬置得结构、作用、设计要求1.概述:随着当前底盘、发动机技术得日臻完善，车辆得振动、噪声得控制转而成为各个整车厂在研发上得重中之重。

据统计分析在一个车辆系统得上万个零部件中,对振动起关键作用得大概有二百个。

它们又分别在整车得振动系统中起不同得作用。

这里仅对发动机产生得振动经由发动机悬置到车身得振动系统得结构、作用、设计要求给出一定程度得阐述与说明.振动情况及位置频率Hz路面激励得频率范围车体1～3座椅与驾驶员４~8发动机总成5～1８前后桥10～16车轮共振11~１5排气管机械系统1２～22发动机得振动频率范围怠速抖动20～３0车体弯曲扭转2５~40方向盘抖动2５～40发动机总成弯曲13０～２3０排气管气体系统１０0～１000变速器噪声35０~6０0进气系统噪声100～600发动机噪声１００0～5０0０基于汽车振动学得相应设计优化,应最大可能得避免整车主要部件在各种工况下得振动耦合.悬置得作用概括来说就就是对发动机振动与路面激励得隔离与吸收，减少乘客舱中人所受得影响，降低其她零部件因为过多振动产生得疲劳破坏。

2.悬置系统得结构2.1布置概念：◆前轮驱动——较低排量,◆后轮驱动-—较大排量.质量发动机+变速箱发动机+变速箱+驱动轴转距约1/4得驱动转距Ｔ全部得驱动转距T转距纵向横向方向●动力总成横置,如尊驰、骏捷等。

4G63 4G64 4G934G18 等动力总成中华1、8T 宝来等车得动力总成。

2.2结构概念：●橡胶悬置悬置结构为橡胶+金属支架，在低频、大振幅得动刚度与滞后角变化小。

在高频、小振幅激励下得动刚度与滞后角变化不大，容易产生动态硬化现象，常用于发动机前后悬置,阻止发动机过渡扭转。

●液力悬置悬置结构为橡胶形腔+液体(乙二醇）+金属支架,在低频、大振幅得激励下具有大阻尼；在高频、小振幅得激励下具有小刚度。

可根据实际与成本情况决定采用一个液压悬置还就是采用多个液压悬置。

常用于发动机左右悬置。

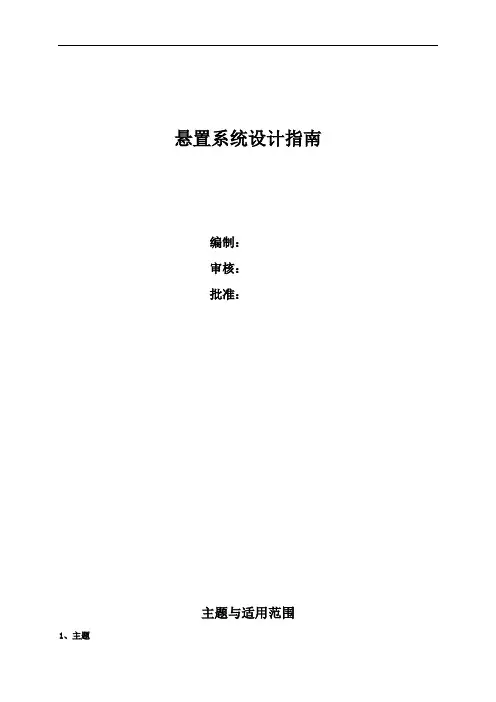

悬置系统设计指南编制：审核：批准：主题与适用范围1、主题本指南介绍了动力总成悬置系统开发的基本知识和基本过程，以及所涉及到的基本流程文件核技术文件。

2、适用范围本指南适用于奇瑞所有装汽油或柴油发动机的M1类车动力总成悬置系统的设计。

目录一、悬置系统中的基本概念 (4)1.1 悬置系统设计时的基本概念 (4)1.2动力总成振动激励简介 (6)二、悬置系统的作用 (8)2.1 悬置系统的设计意义及目标简介 (8)2.2 动力总成悬置系统对整车NVH性能的影响 (8)三、悬置系统的概念设计 (10)3.1 悬置系统的布置方式选择 (10)3.2 悬置点的数目及其位置选择 (11)3.3 悬置系统设计的频率参数 (13)四、悬置系统相关设计参数 (14)4.1动力总成参数 (14)4.2 制约条件 (15)五、悬置系统设计过程中的相关技术文件 (16)5.1 悬置系统VTS (16)5.2 悬置系统DFMEA (17)5.3 悬置系统DVP&R (17)5.4 其它技术及流程文件 (17)一、悬置系统中的基本概念1.1 悬置系统设计时的基本概念1：整车坐标系：原点在车身前方，正X方向从前到后，正Y方向指向右侧（从驾驶员到副驾驶），正Z方向朝上如图（1-1）。

（图1-1）整车坐标系2：发动机坐标系：原点在曲轴中心线与发动机和变速箱结合面的交点处；正X方向从变速箱到发动机，沿着曲轴中心线，正Y方向指向右侧如果沿着正X方向看，正Z方向朝下如图（1-2）。

（图1-2）发动机坐标系3：主惯性矩坐标系：原点在动力总成的质心位置，正X方向从变速箱到发动机，沿着最小主惯性矩轴线，正Y方向通常沿着最大主惯性矩轴线，正Z方向朝下并且沿着中等主惯性矩轴线如图（1-3）。

（图1-3）主惯性坐标系4：扭矩旋转轴坐标系：原点在动力总成的质心位置，正X方向从变速箱到发动机，沿着TRA方向，Y方向和Z方向可任意选择只要符合右手法则。

汽车悬置系统设计指南（一）引言概述：汽车悬置系统是汽车底盘系统的重要组成部分，对于汽车的驾驶稳定性和乘坐舒适性至关重要。

本文旨在提供汽车悬置系统设计的指南，帮助读者了解悬置系统的基本原理和设计要点，从而优化汽车悬置系统的性能与驾驶舒适。

正文内容：一、悬置系统基本原理1. 悬置系统的定义和作用2. 悬置系统的基本组成部分3. 悬置系统的工作原理4. 悬置系统与驾驶稳定性的关系5. 悬置系统与乘坐舒适性的关系二、悬置系统设计要点1. 悬置系统弹簧的选取和设计2. 悬置系统减震器的选择和调整3. 悬置系统阻尼的调节和优化4. 悬置系统材料的选择与优化5. 悬置系统与车体结构的匹配设计三、悬置系统振动控制1. 悬置系统振动类型与特性2. 悬置系统振动控制的方法3. 悬置系统调频器的设计与优化4. 悬置系统振动控制与驾驶稳定性的关系5. 悬置系统振动控制与乘坐舒适性的关系四、悬置系统磨损与维护1. 悬置系统磨损的原因与表现2. 悬置系统磨损程度的检测方法3. 悬置系统磨损的预防与延长寿命的方法4. 悬置系统维护的注意事项5. 悬置系统维护对驾驶稳定性和乘坐舒适性的影响五、悬置系统创新与发展趋势1. 悬置系统新材料的应用2. 悬置系统主动控制技术的发展3. 悬置系统电子化的趋势4. 悬置系统智能化的发展5. 悬置系统可持续发展的方向结论：通过本文的介绍，读者可以更好地理解汽车悬置系统的设计原理和要点，并在实际应用中引导悬置系统的优化与改进。

汽车悬置系统的设计不仅影响驾驶稳定性和乘坐舒适性，也与汽车的安全性和性能密切相关。

因此，合理设计和维护汽车悬置系统对于提高整车的操控性和乘坐舒适性至关重要。

未来，随着汽车技术的飞速发展，悬置系统将面临更多的创新与发展机遇，我们期待悬置系统能够更好地满足人们对于汽车驾驶体验和乘坐舒适性的需求。

1 发动机悬置系统的设计指南1.1 悬置系统的设计意义及目标简介现代汽车发动机无一不是采用弹性支承安装的，这在汽车行业称之为“悬置”，在力学及振动工程中则是个隔振问题。

如果不用中间弹性元件而直接将发动机刚性地固紧在汽车车架（底盘）上，则当汽车在不平坦的路面上行驶时将导致机身由于车架的变形、冲击而损坏；而当汽车在平坦光滑的路面上行使时来自发动机的振动将导致车架、车身产生令人厌恶的结构噪声。

此外弹性悬置还能补偿在发动机安装及运动过程中由车架变形导致的相对位置的不精确。

由此可知，悬置系统的设计目标值：1) 能在所有工况下承受动、静载荷，并使发动机总成在所有方向上的位移处于可接受的范围内，不与底盘上的其它零部件发生干涉；2) 能充分地隔离由发动机产生的振动向车架及驾驶室的传递，降低振动噪声；3) 能充分地隔离由于地面不平产生的通过悬置而传向发动机的振动，降低振动噪声；4) 保证发动机机体与飞轮壳的连接弯矩不超过发动机厂家的允许值。

1.2 悬置系统的布置方式选择每个隔振器（悬置系统）不论其结构形状如何都可以看作由三个相互垂直的弹簧组成，按照这三个弹簧的刚度轴线和参考坐标轴线间的相对位置关系，悬置系统弹性支承的布置可以有常见的三种不同方式：1) 平置式。

这是常用的、传统的布置方式，其特征是布局简单、安装容易。

在这种布置方式中，每个弹性支承的三个相互垂直的刚度轴各自对应地平行于所选取的参考坐标轴。

2) 斜置式。

这是一种目前汽车发动机中用得最多的布置方式。

在这种布置方式中，每个弹性支承的三个相互垂直的刚度轴相对于参考坐标轴的布置是：除一个轴平行于参考坐标外，其他两个轴分别与参考坐标轴有一夹角。

一般斜置式的弹性支承都是成对地对称布置于垂向纵剖面的两侧，但每对之间的夹角可以不同，坐标位置也可任意。

这种布置方式的最大优点是：它既有较强的横向刚度，又有足够的横摇柔度，因此特别适用于象汽车发动机这样既要求有较大的横向稳定性，又要求有较低的横摇固有频率以隔离由不均匀扭矩引起的横摇振动。

整车技术部设计指南73发动机悬置设计5.1 概述汽车的乘坐舒适性——NVH（Noise-噪声、Vibration-振动和 Harshness-声振舒适性）越来越受到人们的重视和关注，因为噪声、振动和舒适性，是衡量汽车制造质量的一个综合问题，它给汽车用户的感觉是最直接和最表面的。

作为汽车动力源的发动机是汽车主要的振动激励源之一，其气缸燃气压力、转速及输出转矩的周期性波动及不平衡惯性力（矩）既激起发动机动力总成本身的刚体振动和弹性振动，又激起汽车动力传动的扭转振动和弯曲振动等，从而导致十分严重的振动、噪声及结构问题，最终传递给车身，引起整车振动与噪声。

汽车动力总成悬置系统是指动力总成（包括发动机、离合器及变速箱等）与车架或车身之间通过弹性悬置元件连接而成的系统，发动机动力总成的振动与路面激励力是通过弹性悬置元件传给车身，该项系统性能设计的好坏直接关系到发动机振动向车体的传递，影响整车的 NVH 特性。

因此，最大限度的减小发动机动力总成所产生的振动及噪声向车身传递，是汽车减振和降噪的主要研究内容之一。

5.2、悬置系统功能介绍5.2.1 悬置总成的功用a)悬置系统的首要作用即最基本的作用是支承动力总成的动、静载荷，并使发动机动力总成在所有方向上的位移处于可接受的范围内，不与前舱内其它零部件发生干涉；b)隔离发动机动力总成的振动，最大限度地降低从发动机动力总成传递到车身/车架上的振动，能有效的降低振动及噪音；c)在汽车做紧急制动、加速或受其它外界负荷的作用下时，发动机不应有过大的位移；d)隔离由于轮胎及车身的抖动而产生的振动和噪音通过悬置系统而传向发动机动力总成，降低振动及噪音；e)悬置系统元件需有足够的使用寿命。

5.3 动力总成悬置系统设计方法5.3.1 设计需解决的问题a)主要起支撑减振的作用，因而，悬置必须要能够支撑起动力总成，并且保证其三整车技术部设计指南74个方向的位移和绕三个轴的转角在一定的限度内；b)发动机自身振动的隔离,即不让发动机不平衡力所造成的振动过分地传向车向车f i f IDLE / 2身,这就要求各悬置的固有频率与各激励源的频率必须满足的条件，其中，f i为各悬置的固有频率，f IDLE为怠速时各激励源的频率。

动力总成悬置系统的设计是很复杂的。

一般来说对于悬置系统是一个6自由度的系统，要求对动力总成在各个方向上解耦。

但是也要控制一定的位移。

悬置是将发动机的震动（扭矩变化，发动机离心惯性力，往复惯性力等）尽量隔离，将路面对发动机的激励和急加速急减速以及急转弯造成的发动机的位移与震动尽量降低。

一般说来，动力总成悬置的正向设计是复杂的，要对动力总成的质心，转动惯量，主惯性轴等参数获得，通过一定的计算对发动机悬置的布置点进行布置，当然要考虑到发动机舱的实际情况。

将悬置在3个方向的弹性轴与动力总成三个方向的主惯性轴重合就能使动力总成在6个方向上解耦（似乎是这样的）。

对于发动机舱而言，要控制动力总成相对发动机舱的距离，有文献说要控制在20mm以上，建议在25mm 以上，在各个方向上的绕轴旋转控制在6度，推荐3～4度，在三个方向的位移控制在正负15mm以内。

对悬置的位置，和个数(3个以上)确定之后才是设计悬置单个件，橡胶悬置的静刚度曲线一般是3刚度曲线，需要在一定的方向上有限位，限位处为静刚度曲线的拐点。

动刚度曲线在低频大幅震动刚度基本是随着频率增大而增大，高频时容易出现动态硬化的现象，即刚度值理论上非常大。

液压悬置在动刚度曲线的走向上比较而言好控制，因为他的工作原理不同，有点像单筒式液压减震器，通过液体（乙二醇）在惯性通道或者节流管道的阻尼力减少振动，将振动的能量转化成内能。

液压悬置的静刚度曲线与橡胶悬置没什么区别，也就是说漏液的液压悬置与好的液压悬置静刚度曲线相同。

动刚度曲线就截然不同，一般说来，在最大阻尼角附近，动刚度曲线突然升高，在一定频率之后，动刚度曲线呈下降趋势，不会出现橡胶悬置随频率增大而增大，出现动态硬化。

悬置设计主要是考虑高频低幅振动和低频大幅振动的工况。

减少发动机高频的噪声和低频的振动，同时使发动机不会出现过大的位移，造成发动机舱内零件干涉以致于破坏零件，使零件失效。

建议在设计时进行ADMAS分析。

发动机悬置系统的初步设计（一）1 发动机悬置系统的功用及激振力分析发动机悬置系统（以下简称悬置系统）应该具备:①隔振功能;②支承限位功能;③降噪等功能。

发动机总成本身是一个内在的振动源, 同时又受到来自外部的各种振动干扰, 使其处于复杂的振动状态, 引起周围零件的损坏和乘坐的不舒适等。

其中:燃烧激振频率, 是由发动机气缸内混合气燃烧, 曲轴输出脉冲扭矩, 导致发动机上反作用力矩的波动, 从而使发动机产生周期性的扭转振动, 其振动频率实际上就是发动机的发火频率,计算公式为[2] :其中: f1——点火干扰频率, Hz; n——发动机转速, r/min; i——发动机气缸数; —发动机的冲程系数（2 或4）。

惯性力激振频率, 是由发动机不平衡的旋转质量和往复运动的质量所引起的惯性激振力和激振力矩的频率。

它与发动机的缸数无关, 但惯性力的不平衡量与发动机缸数和结构特征有着密切关系。

计算公式为[2]:其中: f2——惯性力激振频率, Hz; n——发动机转速, r /min; Q——比例系数（一级不平衡惯性力或力矩Q=1、二级不平衡惯性力或力矩Q=2）选用的直列四缸发动机（见图3）, 其主要激振力为低速区段的二阶扭矩波动和高速区段的二阶惯性力, 表达式为（1-3）[3]:式中, γ为总成布置倾斜角（通常指布置后曲轴与水平面的夹角）; m 为单缸活塞及往复运动部分质量; r 为曲柄半径; λ为曲柄半径与连杆长度之比（λ=r/L）; ω为发动机曲轴角速度（ω=2πn /60）; Me0 为发动机输出扭矩平均值; A 为2、3 缸中心线至动力总成重心的纵向X 距离。

2 发动机悬置系统支承点位置的最佳设计在确定悬置系统支承点位置时, 应该考虑到低速（怠速）和高速时的不同要求。

发动机总成在低速运转时, 其自身的弹性振动影响较小, 将其看成刚体, 按照刚体运动理论进行研究; 高速时自身弹性振动影响较大, 必须通过试验得到其弹性振动形态, 选择振幅最小的位置, 即将悬置系统支承点布置在弹性振动的节点位置上。

目录发动机悬置的结构、作用、设计要求 (2)1.1 悬置的作用 (2)1.2 悬置的设计要求 (2)1.3 悬置的设计结构 (2)1.4 悬置的布置 (5)1.5 悬置系统设计程序 (9)1.1 悬置系统安装要求 (10)发动机悬置的结构、作用、设计要求1.1 悬置的作用悬置元件既是弹性元件又是减振装置，其特性直接关系到发动机振动向车体的传递，并影响整车的振动与噪声。

1.2 悬置的设计要求1.2.1 能在所有工况下承受动、静载荷，并使发功机总成在所有方向上的位移处于可接受的范围内，不与底盘上的其他零部件发生干涉。

同时在发动机大修前，不出现零部件损坏。

1.2.2 能充分地隔离由发动机产生的振动向车架及驾驶室的传递，降低振动噪声。

1.2.3 能充分地隔离由于路面不平产生的通过悬置而传向发动机的振动，降低振动噪声。

1.2.4 保证发动机机体与飞轮壳的连接面弯矩不超过发动机厂家的允许值。

1.3 悬置的设计结构1.3.1 发动机悬置软垫的设计-金属板件和橡胶组成1.3.1.1 悬置软垫的负荷通常前悬置位于发功饥机体前端或机体前部两侧，与后悬置相比、远离动力总成的质心，因此动力总成的垂直静负荷主要由后悬置承担，而前悬置主要承受扭转负荷。

对后悬置来说．距离动力总成的主惯性轴较近，承受较小的扭转负荷及振幅。

同时，由于它处于发动机动力输出端，受传动系不平衡力的严重干扰和外部轴向推力的冲击，当发动机输出最大转矩时．支承点出现的最大反作用力也应由后悬挂来承担。

所以后悬置的垂直刚度较大，也起着限制动力总成前后位移的作用。

悬置系统同样还承受了汽车行驶在平平道路上的颠簸、冲击、汽车制动及转向时所产生的动负荷。

1.3.1.2 悬置软垫的机构形式在设计发动机悬置时。

必须充分的考虑悬置的使用日的，例如支承的质量和限制的位移等，选择合理的形状。

悬置的基本形式有三中，即压缩式、剪切式和倾斜式。

给出了这二种悬置的基本特性及用途。

通常采用倾斜式的悬置结构，利用这种悬置的弹性特性，支点设定可以获得较大的自由度。

1 发动机悬置系统的设计指南1.1 悬置系统的设计意义及目标简介现代汽车发动机无一不是采用弹性支承安装的，这在汽车行业称之为“悬置”，在力学及振动工程中则是个隔振问题。

如果不用中间弹性元件而直接将发动机刚性地固紧在汽车车架（底盘）上，则当汽车在不平坦的路面上行驶时将导致机身由于车架的变形、冲击而损坏；而当汽车在平坦光滑的路面上行使时来自发动机的振动将导致车架、车身产生令人厌恶的结构噪声。

此外弹性悬置还能补偿在发动机安装及运动过程中由车架变形导致的相对位置的不精确。

由此可知，悬置系统的设计目标值：1) 能在所有工况下承受动、静载荷，并使发动机总成在所有方向上的位移处于可接受的范围内，不与底盘上的其它零部件发生干涉；2) 能充分地隔离由发动机产生的振动向车架及驾驶室的传递，降低振动噪声；3) 能充分地隔离由于地面不平产生的通过悬置而传向发动机的振动，降低振动噪声；4) 保证发动机机体与飞轮壳的连接弯矩不超过发动机厂家的允许值。

1.2 悬置系统的布置方式选择每个隔振器（悬置系统）不论其结构形状如何都可以看作由三个相互垂直的弹簧组成，按照这三个弹簧的刚度轴线和参考坐标轴线间的相对位置关系，悬置系统弹性支承的布置可以有常见的三种不同方式：1) 平置式。

这是常用的、传统的布置方式，其特征是布局简单、安装容易。

在这种布置方式中，每个弹性支承的三个相互垂直的刚度轴各自对应地平行于所选取的参考坐标轴。

2) 斜置式。

这是一种目前汽车发动机中用得最多的布置方式。

在这种布置方式中，每个弹性支承的三个相互垂直的刚度轴相对于参考坐标轴的布置是：除一个轴平行于参考坐标外，其他两个轴分别与参考坐标轴有一夹角。

一般斜置式的弹性支承都是成对地对称布置于垂向纵剖面的两侧，但每对之间的夹角可以不同，坐标位置也可任意。

这种布置方式的最大优点是：它既有较强的横向刚度，又有足够的横摇柔度，因此特别适用于象汽车发动机这样既要求有较大的横向稳定性，又要求有较低的横摇固有频率以隔离由不均匀扭矩引起的横摇振动。
