拉杆式自动调整臂结构、工作原理

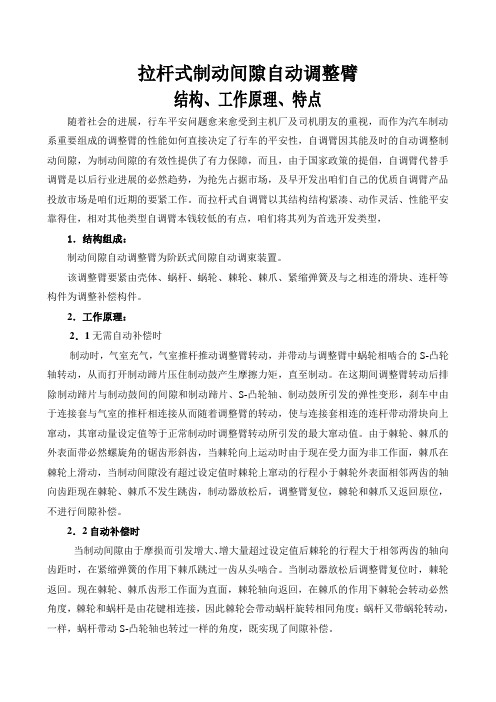

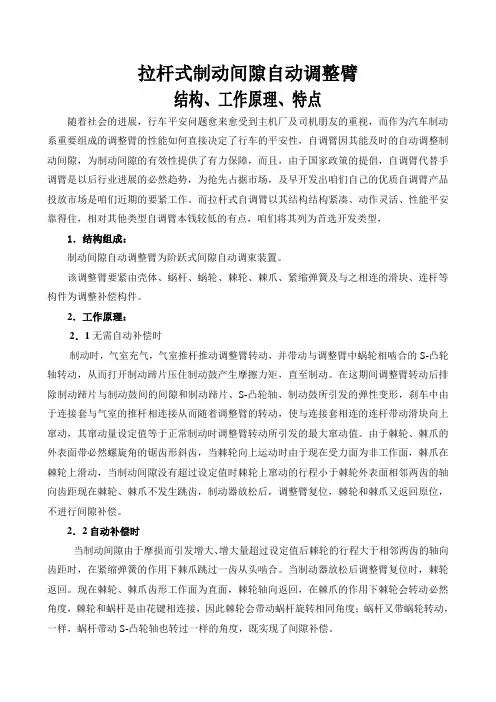

拉杆式制动间隙自动调整臂结构、工作原理、特点随着社会的进展，行车平安问题愈来愈受到主机厂及司机朋友的重视，而作为汽车制动系重要组成的调整臂的性能如何直接决定了行车的平安性，自调臂因其能及时的自动调整制动间隙，为制动间隙的有效性提供了有力保障，而且，由于国家政策的提倡，自调臂代替手调臂是以后行业进展的必然趋势，为抢先占据市场，及早开发出咱们自己的优质自调臂产品投放市场是咱们近期的要紧工作。

而拉杆式自调臂以其结构结构紧凑、动作灵活、性能平安靠得住，相对其他类型自调臂本钱较低的有点，咱们将其列为首选开发类型，1．结构组成：制动间隙自动调整臂为阶跃式间隙自动调束装置。

该调整臂要紧由壳体、蜗杆、蜗轮、棘轮、棘爪、紧缩弹簧及与之相连的滑块、连杆等构件为调整补偿构件。

2．工作原理：2．1无需自动补偿时制动时，气室充气，气室推杆推动调整臂转动，并带动与调整臂中蜗轮相啮合的S-凸轮轴转动，从而打开制动蹄片压住制动鼓产生摩擦力矩，直至制动。

在这期间调整臂转动后排除制动蹄片与制动鼓间的间隙和制动蹄片、S-凸轮轴、制动鼓所引发的弹性变形，刹车中由于连接套与气室的推杆相连接从而随着调整臂的转动，使与连接套相连的连杆带动滑块向上窜动，其窜动量设定值等于正常制动时调整臂转动所引发的最大窜动值。

由于棘轮、棘爪的外表面带必然螺旋角的锯齿形斜齿，当棘轮向上运动时由于现在受力面为非工作面，棘爪在棘轮上滑动，当制动间隙没有超过设定值时棘轮上窜动的行程小于棘轮外表面相邻两齿的轴向齿距现在棘轮、棘爪不发生跳齿，制动器放松后，调整臂复位，棘轮和棘爪又返回原位，不进行间隙补偿。

2．2自动补偿时当制动间隙由于摩损而引发增大、增大量超过设定值后棘轮的行程大于相邻两齿的轴向齿距时，在紧缩弹簧的作用下棘爪跳过一齿从头啮合。

当制动器放松后调整臂复位时，棘轮返回。

现在棘轮、棘爪齿形工作面为直面，棘轮轴向返回，在棘爪的作用下棘轮会转动必然角度，棘轮和蜗杆是由花键相连接，因此棘轮会带动蜗杆旋转相同角度；蜗杆又带蜗轮转动，一样，蜗杆带动S-凸轮轴也转过一样的角度，既实现了间隙补偿。

制动间隙自动调整臂的使用与维修制动间隙自动调整臂可以简称为“自动调整臂”，通俗易懂的可以解释为，自动调整臂可以根据当时发生的情况，自动调整刹车间隙的功能，保证刹车间隙在一个安全的范围。

本文将通过它的特点、结构、工作原理，分析阐述一下它的正确使用方法以及发生故障时的维修。

标签：自动调整臂；使用；维修根据国家规定，车辆必须使用含有刹车间隙自动调整臂功能的装置，随着车辆在行驶过程中，制动蹄片会产生摩擦，制动间隙也会越来越大，这样会导致延迟制动时间和制动的间距，造成刹车时间变长、刹车制动不及时，存在行车中的安全隐患。

1 制动间隙自动调整臂的特点（1）自动调整臂会根据车辆行驶时自动调整安全距离，可以减少人工手动的制动，在一定程度上保护了自动调整臂，减少车辆维修，减少维修车辆的开支。

（2）在车辆行驶中，自动调整臂可以保持四个车轮的平衡感、稳定感，使间距保持一致，避免了人工调整时不统一而产生车身跑偏的情况。

（3）自动调整臂的使用减少了人工调节对压缩空气的损耗，也减少了自动调整臂的使用摩擦、检查，达到延缓配件使用寿命的作用。

2 制动间隙自动调整臂的使用自动调整臂在车辆行驶过程中对超间距的行驶做出调整，可以分为三个级别。

图1中位置A为正常的间隙值。

图1中的位置B为超过间隙安全。

图1中位置C为弹性角。

自动调整臂会根据车辆行驶途中自动识别制动处在哪个位置，对于超出安全的部分进行自我调整。

（1）当自动调整臂被固定在控制环与齿条上下槽口相连接，刹车片与制动鼓之间的间隙由槽口的宽度决定。

当自动调整臂转向A的位置时，此时齿条向下活动，与控制环的槽口下端相接触，但此时的刹车片与制动鼓暂时未接触到。

自动调整臂继续向B的位置转动时，齿条与控制环的下端已接触到已无法向下活动，在控制环的反作用力下齿条驱动齿轮转向B角的的位置过量间隙时，此时刹车片与制动鼓就已接触上。

（2）当自动调整臂已超过B的位置后继续运转，调整臂壳体作用在凹轮轴和蜗轮上的两个反向力增大，使得蜗杆压缩推止弹簧移动，停止在C的位置导致蜗杆齿端与离合器的分离。

伸缩臂原理
伸缩臂原理是一种基于力学原理的设计理念，被广泛应用于机械设备和工程建筑中。

它的设计思路源于人体骨骼结构的运动原理，通过具有一定弹性的材料和结构，使得机械臂能够在不同的工作条件下伸缩自如。

伸缩臂原理的核心概念是基于杠杆原理和弹性力学的相互作用。

通过设计合理的杆件连接和结构支撑，能够在外力作用下进行伸缩和调节。

而弹性材料的运用，则能够提供主动的力量，并且在外力消失之后能够回复原样，使机械臂能够灵活适应不同的工作环境和工作要求。

伸缩臂原理的应用领域非常广泛。

在工程建筑中，伸缩臂能够用于吊装重物、搭建临时结构等工作。

在机械设备中，伸缩臂则能够用于取料、堆放、抓取等操作。

其灵活的伸缩性能，不仅能够提高工作效率，还能够减轻工作人员的劳动强度，提高工作安全性。

总的来说，伸缩臂原理的应用，既能够提高机械设备的工作效率，又能够适应不同工作环境的需求。

其独特的设计理念和结构优势，使得伸缩臂在现代工程和机械领域中得到了广泛的应用和发展。

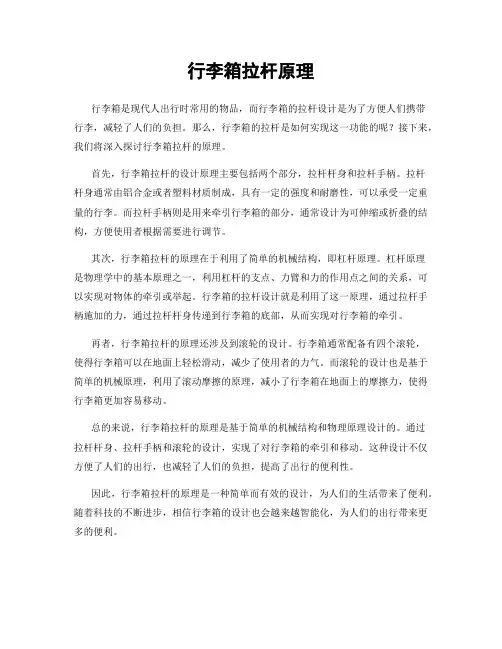

行李箱拉杆原理
行李箱是现代人出行时常用的物品，而行李箱的拉杆设计是为了方便人们携带
行李，减轻了人们的负担。

那么，行李箱的拉杆是如何实现这一功能的呢？接下来，我们将深入探讨行李箱拉杆的原理。

首先，行李箱拉杆的设计原理主要包括两个部分，拉杆杆身和拉杆手柄。

拉杆
杆身通常由铝合金或者塑料材质制成，具有一定的强度和耐磨性，可以承受一定重量的行李。

而拉杆手柄则是用来牵引行李箱的部分，通常设计为可伸缩或折叠的结构，方便使用者根据需要进行调节。

其次，行李箱拉杆的原理在于利用了简单的机械结构，即杠杆原理。

杠杆原理
是物理学中的基本原理之一，利用杠杆的支点、力臂和力的作用点之间的关系，可以实现对物体的牵引或举起。

行李箱的拉杆设计就是利用了这一原理，通过拉杆手柄施加的力，通过拉杆杆身传递到行李箱的底部，从而实现对行李箱的牵引。

再者，行李箱拉杆的原理还涉及到滚轮的设计。

行李箱通常配备有四个滚轮，
使得行李箱可以在地面上轻松滑动，减少了使用者的力气。

而滚轮的设计也是基于简单的机械原理，利用了滚动摩擦的原理，减小了行李箱在地面上的摩擦力，使得行李箱更加容易移动。

总的来说，行李箱拉杆的原理是基于简单的机械结构和物理原理设计的。

通过
拉杆杆身、拉杆手柄和滚轮的设计，实现了对行李箱的牵引和移动。

这种设计不仅方便了人们的出行，也减轻了人们的负担，提高了出行的便利性。

因此，行李箱拉杆的原理是一种简单而有效的设计，为人们的生活带来了便利。

随着科技的不断进步，相信行李箱的设计也会越来越智能化，为人们的出行带来更多的便利。

学习内容:1、 掌握汽车制动器自动调整臂装配图结构与零件装配关系2、 主要零件壳体结构与技术要求3、 结合所给参考资料写出所给汽车制动器自动调整臂工作原理与自 动调整的装配关系自动调整臂实际上就是一个开环的机械自动控制系统，其工作原理如图2-2所示。

上下移动（在壳体的带动下），在制动开始时，齿条与开口的上端接触，在制动过 程中，齿条移到开口的下端。

超量间隙的调整是在制动回位的过程中完成的。

回 位时，壳体如①方向转动，壳体带动齿条移到开口的上端，如存在超量间隙△, 壳体继续回位，齿条已不能移动，齿条驱动调整器转动调整器带动蜗杆。

z 方向 转动驱动蜗轮转动一永久的角度（当然凸轮轴亦转过同样的角度厶）而达到消除 超量间隙△，调节制动间隙到标准值△ XQo其工作原理如下图齿条可在开口内2-2自动调整臂的工作原理 控制盘固定在车轴上作为定位元件，其上的开口对应于标准的制动间隙值，⑷(b) w(1)制动间隙处于设计理想状态时。

制动时，制动分泵连接叉推动主臂1逆时针旋转，大蜗杆7推动大蜗轮9,大蜗轮9通过内花键3带动凸轮轴转动实现制动。

在臂体1逆时针转动时，因控制臂5为固定的，与其固定连接的大齿轮4 不动，小齿轮6将沿大齿轮4的节圆滚动，即小齿轮6也逆时针转动；经内爪键17的传动，上端锯齿轮11相应逆时针转动。

当制动间隙在理想状态内时，在上端锯齿轮11逆时针转动过程中，它将压缩顶簧13顺着下端锯齿轮12的锯齿斜而轴向移动，但不会跳齿。

因小蜗杆右端为一单向超越离合器，下端锯齿轮12与小蜗杆不会转动。

解除制动时，制动分泵连接叉推动主臂1顺时针旋转，大蜗杆7推动大蜗轮9,大蜗轮9通过内花键3带动凸轮轴转动解除制动，在臂体1顺时针转动时，小齿轮6将沿大齿轮4的节圆滚动，即小齿轮6也顺时针转动；经内爪键7的传动，上端锯齿轮11相应顺时针转动，同时在顶簧 13作用，顺着下端锯齿轮12的锯齿斜而做反向的轴向移动，其运动的角度和位移均与制动时相同，因血不做间隙调整。

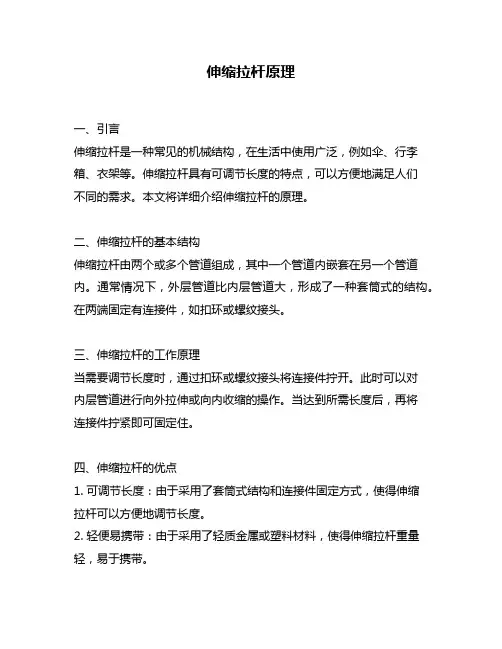

伸缩拉杆原理
一、引言
伸缩拉杆是一种常见的机械结构，在生活中使用广泛，例如伞、行李箱、衣架等。

伸缩拉杆具有可调节长度的特点，可以方便地满足人们
不同的需求。

本文将详细介绍伸缩拉杆的原理。

二、伸缩拉杆的基本结构
伸缩拉杆由两个或多个管道组成，其中一个管道内嵌套在另一个管道内。

通常情况下，外层管道比内层管道大，形成了一种套筒式的结构。

在两端固定有连接件，如扣环或螺纹接头。

三、伸缩拉杆的工作原理
当需要调节长度时，通过扣环或螺纹接头将连接件拧开。

此时可以对
内层管道进行向外拉伸或向内收缩的操作。

当达到所需长度后，再将
连接件拧紧即可固定住。

四、伸缩拉杆的优点
1. 可调节长度：由于采用了套筒式结构和连接件固定方式，使得伸缩
拉杆可以方便地调节长度。

2. 轻便易携带：由于采用了轻质金属或塑料材料，使得伸缩拉杆重量轻，易于携带。

3. 节省空间：由于可以调节长度，使得伸缩拉杆可以在不同场合下使用，从而减少了占用空间的问题。

五、伸缩拉杆的应用
1. 伞：伞柄采用伸缩拉杆结构，可以方便地调节长度。

2. 行李箱：行李箱手柄采用伸缩拉杆结构，可以方便地调节高度。

3. 衣架：衣架上的横杆采用伸缩拉杆结构，可以方便地调节长度。

六、总结
伸缩拉杆是一种常见的机械结构，在生活中使用广泛。

它由两个或多个管道组成，通过扣环或螺纹接头将连接件拧开后，可以对内层管道进行向外拉伸或向内收缩的操作。

其优点包括可调节长度、轻便易携带和节省空间等。

在生活中应用广泛。

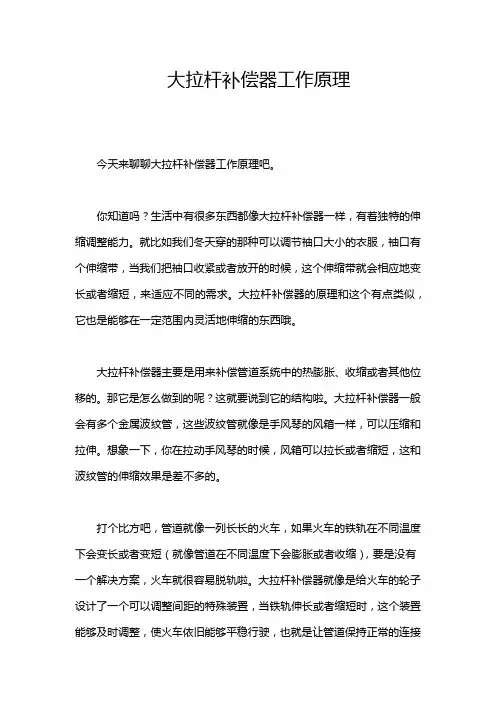

大拉杆补偿器工作原理今天来聊聊大拉杆补偿器工作原理吧。

你知道吗？生活中有很多东西都像大拉杆补偿器一样，有着独特的伸缩调整能力。

就比如我们冬天穿的那种可以调节袖口大小的衣服，袖口有个伸缩带，当我们把袖口收紧或者放开的时候，这个伸缩带就会相应地变长或者缩短，来适应不同的需求。

大拉杆补偿器的原理和这个有点类似，它也是能够在一定范围内灵活地伸缩的东西哦。

大拉杆补偿器主要是用来补偿管道系统中的热膨胀、收缩或者其他位移的。

那它是怎么做到的呢？这就要说到它的结构啦。

大拉杆补偿器一般会有多个金属波纹管，这些波纹管就像是手风琴的风箱一样，可以压缩和拉伸。

想象一下，你在拉动手风琴的时候，风箱可以拉长或者缩短，这和波纹管的伸缩效果是差不多的。

打个比方吧，管道就像一列长长的火车，如果火车的铁轨在不同温度下会变长或者变短（就像管道在不同温度下会膨胀或者收缩），要是没有一个解决方案，火车就很容易脱轨啦。

大拉杆补偿器就像是给火车的轮子设计了一个可以调整间距的特殊装置，当铁轨伸长或者缩短时，这个装置能够及时调整，使火车依旧能够平稳行驶，也就是让管道保持正常的连接和运作。

有意思的是，我一开始也不明白为什么大拉杆补偿器的拉杆那么重要呢？后来学习了才知道，这拉杆的作用就像是骨骼一样，起到一个限制和固定的作用。

它限制波纹管的过度伸缩，保证大拉杆补偿器在工作的时候能够保持稳定并且按照预定的方式对管道的位移进行补偿。

它在实际的管道工程中有很多应用实例呢。

比如说在热力管道系统中，冬天和夏天管道的温度差非常大，管道会产生很大的膨胀或者收缩量。

大拉杆补偿器安装在管道上，就轻松解决了这个问题，避免了管道因为过度的伸缩而损坏。

说到这里，你可能会问大拉杆补偿器有没有什么注意事项呢？那当然有啦，比如说安装的时候一定要保证它的拉杆能够自由伸缩，不能被其他东西卡住，不然就起不到应有的补偿作用了。

还有，在选择大拉杆补偿器的时候，要根据管道的实际位移量、压力等参数来确定合适的型号，这就像我们买衣服要根据自己的身材来挑选合适尺码一样重要。

伸缩臂的工作原理
伸缩臂是一种机械装置，可以根据需要延展或收缩，用于执行各种任务。

其工作原理可以总结如下：
1. 结构构成：伸缩臂通常由一系列多节臂段组成，每个臂段通过铰链或引导导轨连接。

这些臂段之间通常通过液压或电动系统进行控制。

2. 增减长度：在伸缩臂内部，通常安装有伸缩装置，例如液压缸或电机。

通过僵硬或伸缩装置的运动，臂段可以相对于其他臂段进行伸缩或缩短，从而改变伸缩臂的长度。

3. 位置控制：伸缩臂通常配备位置控制系统，例如传感器和控制器。

传感器可以监测臂段的位置和姿态，并将这些信息传递给控制器。

控制器根据需求调整伸缩装置的运动，以实现精确的臂段伸缩控制。

4. 动力来源：为了提供动力，伸缩臂通常使用液压系统或电动机。

液压系统通过液压泵将液体送到液压缸中，产生力来控制伸缩装置的运动。

电动机则通过转动旋转传动装置，驱动伸缩装置进行伸缩操作。

5. 应用领域：伸缩臂广泛应用于建筑工地、制造业、仓储物流、医疗设备等领域。

它们可以用于吊装重物、物料搬运、定位装配、触及远程物体等任务。

总之，伸缩臂的工作原理基于多节臂段的延展与收缩，通过控制伸缩装置的运动和力量来实现各种任务的执行。
