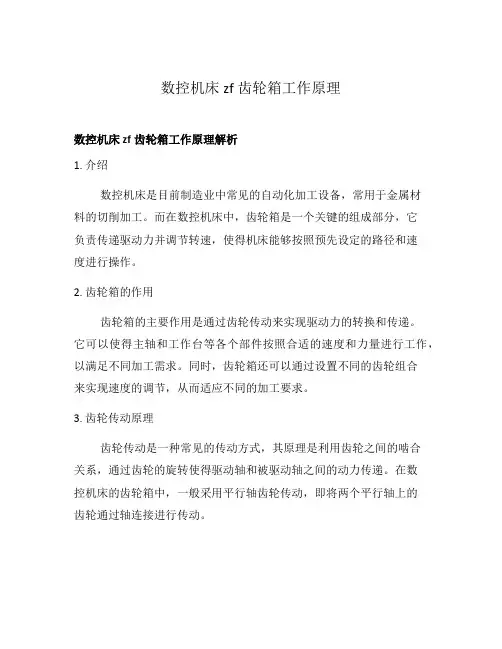

数控机床zf齿轮箱工作原理数控机床zf齿轮箱工作原理解析1. 介绍数控机床是目前制造业中常见的自动化加工设备，常用于金属材料的切削加工。
而在数控机床中，齿轮箱是一个关键的组成部分，它负责传递驱动力并调节转速，使得机床能够按照预先设定的路径和速度进行操作。
2. 齿轮箱的作用齿轮箱的主要作用是通过齿轮传动来实现驱动力的转换和传递。
它可以使得主轴和工作台等各个部件按照合适的速度和力量进行工作，以满足不同加工需求。
同时，齿轮箱还可以通过设置不同的齿轮组合来实现速度的调节，从而适应不同的加工要求。
3. 齿轮传动原理齿轮传动是一种常见的传动方式，其原理是利用齿轮之间的啮合关系，通过齿轮的旋转使得驱动轴和被驱动轴之间的动力传递。
在数控机床的齿轮箱中，一般采用平行轴齿轮传动，即将两个平行轴上的齿轮通过轴连接进行传动。
4. zf齿轮箱的工作原理在数控机床中，zf齿轮箱是一种高性能的齿轮箱，它采用了先进的传动技术和优质的材料制造。
其工作原理如下：4.1 主轴驱动zf齿轮箱中，主轴是通过电机驱动的，电机的转速可以通过调节电压或频率来实现。
当电机转动时，它通过齿轮传动将转动力量传递给齿轮箱中的主轴齿轮。
4.2 齿轮传动主轴齿轮将驱动力量传递给其他齿轮，包括工作台齿轮等。
通过设置不同齿轮的齿轮比，可以实现不同的转速和扭矩输出。
齿轮箱中的齿轮一般都经过精密设计和制造，以保证传动过程的平稳和高效。
4.3 调速控制除了通过齿轮比来调节转速外，zf齿轮箱还配备了调速控制系统。
这个系统可以实时监测主轴的转速，并通过电子元件来调节电机的输出力矩，以实现精确的转速调节。
这对于一些需要高精度和稳定加工的工件非常重要。
5. 总结数控机床zf齿轮箱是数控机床中的重要组成部分，它通过齿轮传动和调速控制实现驱动力的转换和传递。
合理的齿轮设计和精确的调速控制系统可以保证机床的高效加工和稳定性能。
对于创作者来说，了解和掌握数控机床zf齿轮箱的工作原理是十分必要的，它可以为创作提供技术支持和灵感来源。
数控滚齿机原理
数控滚齿机是一种用于制造不同类型齿轮的机床。
它基本原理是利用机械加工方法，在齿轮的工作表面上形成齿槽，并确保齿槽的精度和质量。
数控滚齿机的操作主要由数控系统控制，数控系统根据事先编制的程序和刀具轨迹来控制机械运动。
数控滚齿机通常由滚刀架、工作台、数控系统和供润滑液的系统组成。
在工作过程中，工件夹持在滚刀架上，与滚刀头接触，滚刀头上有一组刀齿，它们可以在工件表面上滚动并形成齿槽。
滚刀架的位置、滚刀头与工件的接触力、滚刀头的旋转速度等参数都由数控系统控制。
数控滚齿机的滚刀头上的刀齿通常按照特定形状的齿轮来设计，这样可以保证滚刀头能够成形所需的齿槽形状。
滚刀头的形状和切削条件在数控系统的程序中进行描述，程序还包括了滚刀头在工作过程中的运动轨迹和滚刀头与工件的相对位置等信息。
通过数控滚齿机，可以实现齿轮的批量生产，提高生产效率和产品质量。
数控滚齿机的数控系统可以根据需求进行调整和更改，以适应不同类型的齿轮加工要求。
同时，数控滚齿机可以用于加工各种类型的齿轮，如圆柱齿轮、锥齿轮、螺旋齿轮等。
数控机床zf齿轮箱工作原理数控机床ZF齿轮箱是数控机床中的重要组成部分，它通过齿轮传动的方式实现不同转速和扭矩的变换，从而实现机床的不同工作功能。
下面就以数控机床ZF齿轮箱的工作原理为题，来详细介绍一下。
一、齿轮箱的作用数控机床ZF齿轮箱是数控机床中的重要传动装置，它的主要作用是将电机提供的动力传递到机床的主轴上，通过齿轮的传动比例，实现主轴转速的调节和扭矩的变换。
齿轮箱的设计和使用直接影响到数控机床的加工精度和工作效率。
二、齿轮箱的结构数控机床ZF齿轮箱通常由输入轴、输出轴、齿轮组、轴承等部分组成。
其中，输入轴是接收电机动力的轴，输出轴则是将动力传递给主轴的轴。
齿轮组是齿轮箱中最重要的部分，通过不同齿轮的组合，实现不同的传动比例。
三、齿轮箱的工作原理齿轮箱的工作原理主要是通过齿轮的啮合和传动来实现动力的变换。
当电机提供的动力传递到输入轴时，输入轴上的齿轮会和齿轮组中的其他齿轮进行啮合。
不同大小的齿轮组合会产生不同的传动比例，从而实现主轴转速的调节。
具体来说，当输入轴上的齿轮转动时，它会驱动齿轮组中的其他齿轮一起转动。
由于不同齿轮的齿数不同，它们之间的转速也会不同。
当齿轮组中的齿轮转动一周时，输出轴上的齿轮也会转动相应的圈数。
通过调节齿轮组中不同齿轮的大小和齿数，就可以实现不同的传动比例，从而实现主轴转速的调节。
四、齿轮箱的优点数控机床ZF齿轮箱具有以下几个优点：1. 传动效率高：齿轮传动具有高效率的特点，能够将电机提供的动力有效地传递到机床的主轴上。
2. 可靠性好：齿轮箱的结构简单，传动方式可靠，具有较高的工作稳定性和可靠性。
3. 传动比例范围广：通过调节齿轮组中不同齿轮的大小和齿数，可以实现较大范围的传动比例调节，适应不同加工需求。
4. 维护方便：齿轮箱的维护相对简单，更换齿轮组件较为方便，能够快速恢复机床的正常工作。
五、齿轮箱的应用数控机床ZF齿轮箱广泛应用于数控机床中，如车床、铣床、钻床等。
详谈齿轮加工方法与加工机床齿轮加工机床圆柱齿轮：滚齿机、插齿机等；直齿锥齿轮刨齿机、铣齿机、拉齿机；弧齿锥齿轮铣齿机。
剃齿机、珩齿机、磨齿机成形法加工齿轮及滚齿二、滚齿机（一）滚齿原理—模拟一对螺旋齿轮啮合过程（二）滚齿机运动分析主运动—滚刀旋转运动；展成(啮合)运动—齿坯与滚刀按一定速比转动；进给运动—滚刀沿齿坯轴向运动。
1.加工直齿圆柱齿轮时的运动分析内传动链为：滚刀—4—5—u x —6—7—齿坯u x 为啮合运动传动比。
（3）进给运动A 2 齿坯—7—8—u f —9—10—刀架升降，u f 为进给运动传动比。
（2）展成运动滚刀旋转运动B 11 1/K转(1齿) 齿坯旋转运动B 12 1/ z 转(1齿) （1）主运动B 11 电机—1—2—u v —3—4—滚刀u v 为主运动传动比。
齿轮加工机床广泛应用汽车、拖拉机、机床、工程机械、矿山机械、冶金机械、石油、仪表、飞机航天器等各种机械制造业。
齿轮加工机床加工各种圆柱齿轮、锥齿轮其他带齿零件齿部机床。
齿轮加工机床品种规格繁多，有加工几毫米直径齿轮小型机床，加工十几米直径齿轮大型机床，还有大量生产用高效机床加工精密齿轮高精度机床。
齿轮加工机床主要分为圆柱齿轮加工机床锥齿轮加工机床两大类。
圆柱齿轮加工机床主要用于加工各种圆柱齿轮、齿条、蜗轮。
常用有滚齿机，插齿机、铣齿机、剃齿机等。
齿轮加工机床的品种规格繁多，有加工几毫米直径齿轮的小型机床，加工十几米直径齿轮的大型机床，还有大量生产用的高效机床和加工精密齿轮的高精度机床大型齿轮加工机床主要分为圆柱齿轮加工机床和锥齿轮加工机床两大类。
圆柱齿轮加工机床主要用于加工各种圆柱齿轮、齿条、蜗轮。
常用的有滚齿机，插齿机、铣齿机、剃齿机等。
大型齿轮加工机床广泛应用在汽车、拖拉机、机床、工程机械、矿山机械、冶金机械、石油、仪表、飞机和航天器等各种机械制造业中。
文章编辑：东莞永滔齿轮加工厂官方网： huangkaijun。

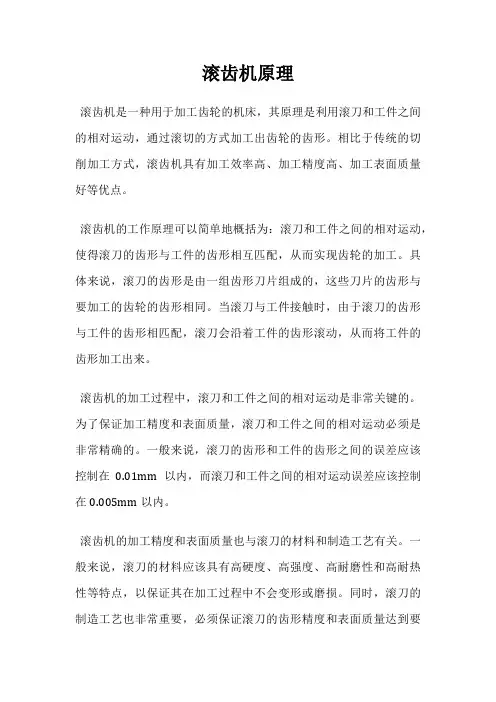

滚齿机原理
滚齿机是一种用于加工齿轮的机床，其原理是利用滚刀和工件之间的相对运动，通过滚切的方式加工出齿轮的齿形。
相比于传统的切削加工方式，滚齿机具有加工效率高、加工精度高、加工表面质量好等优点。
滚齿机的工作原理可以简单地概括为：滚刀和工件之间的相对运动，使得滚刀的齿形与工件的齿形相互匹配，从而实现齿轮的加工。
具体来说，滚刀的齿形是由一组齿形刀片组成的，这些刀片的齿形与要加工的齿轮的齿形相同。
当滚刀与工件接触时，由于滚刀的齿形与工件的齿形相匹配，滚刀会沿着工件的齿形滚动，从而将工件的齿形加工出来。
滚齿机的加工过程中，滚刀和工件之间的相对运动是非常关键的。
为了保证加工精度和表面质量，滚刀和工件之间的相对运动必须是非常精确的。
一般来说，滚刀的齿形和工件的齿形之间的误差应该控制在0.01mm以内，而滚刀和工件之间的相对运动误差应该控制在0.005mm以内。
滚齿机的加工精度和表面质量也与滚刀的材料和制造工艺有关。
一般来说，滚刀的材料应该具有高硬度、高强度、高耐磨性和高耐热性等特点，以保证其在加工过程中不会变形或磨损。
同时，滚刀的制造工艺也非常重要，必须保证滚刀的齿形精度和表面质量达到要
求，才能保证加工出的齿轮的精度和表面质量。
滚齿机是一种非常重要的齿轮加工设备，其原理是利用滚刀和工件之间的相对运动，通过滚切的方式加工出齿轮的齿形。
滚齿机具有加工效率高、加工精度高、加工表面质量好等优点，是现代制造业中不可或缺的一部分。
铣齿机工作原理铣齿机是一种用于加工齿轮的机床，其工作原理是通过旋转刀具和齿轮的相对运动来实现齿轮的加工。
一、铣齿机的结构铣齿机的主要部件包括床身、主轴、工作台、刀架和切削刀具等。
床身是铣齿机的基础，主轴是刀具的驱动装置，工作台用于固定齿轮，刀架上安装有切削刀具。
二、铣齿机的工作过程铣齿机的工作过程主要包括刀具的选择、齿轮的夹持、切削参数的设定和切削过程的控制等。
1. 刀具的选择：根据齿轮的模数、齿轮的齿数和齿轮的材料等因素选择合适的刀具。
刀具的选择应考虑到齿轮的加工精度、切削力和加工效率等因素。
2. 齿轮的夹持：将齿轮固定在工作台上，通常采用专用的夹具进行夹持。
夹具的设计应考虑到齿轮的形状和尺寸，以确保齿轮在加工过程中的稳定性和精度。
3. 切削参数的设定：切削参数包括切削速度、进给量和切削深度等。
这些参数的设定应根据齿轮的材料、硬度和加工要求等因素进行选择，以确保加工效果和工具寿命。
4. 切削过程的控制：铣齿机通常配有数控系统，可以实现对切削过程的精确控制。
数控系统可以根据预设的加工程序，自动调整刀具的位置和切削参数，以实现齿轮的精确加工。
三、铣齿机的工作原理铣齿机的工作原理是通过刀具和齿轮的相对运动来实现齿轮的加工。
具体的工作过程如下：1. 齿轮的夹持：将齿轮固定在工作台上，确保齿轮的位置和姿态的稳定。
夹具的设计应考虑到齿轮的形状和尺寸，以确保夹持的牢固性和精度。
2. 切削刀具的旋转：切削刀具通过主轴驱动，旋转起来。
切削刀具通常是带有多个刀齿的刀具，通过刀齿和齿轮的相对运动来实现齿轮的加工。
3. 刀具的进给：刀具在切削过程中以一定的速度向齿轮表面移动。
进给量的大小决定了每一刀齿的切削深度，进给速度的选择应考虑到齿轮的硬度和加工要求等因素。
4. 刀具与齿轮的相对运动：刀具的旋转和进给使得刀齿与齿轮的齿槽相互接触，切削掉齿轮表面的金属材料，形成齿轮的齿型。
5. 切削过程的控制：铣齿机通常配有数控系统，可以实现对切削过程的精确控制。
齿轮轮齿的切削加工原理齿轮是一种常见的机械传动元件，其主要功能是传递和变换转矩与转速。
齿轮的制造关键就在于齿轮的切削加工。
齿轮的切削加工原理是将齿轮加工件固定在切削机床上，通过切削刀具的旋转，将切削刀具沿着齿轮的外圆面逐渐切削出齿槽和齿面，最终形成所需的齿轮形状。
齿轮切削加工通常采用齿轮铣削、齿轮滚齿和齿轮磨削等方法。
下面我们将逐一介绍这些切削加工方法的原理。
齿轮铣削是最为常见的一种齿轮切削加工方法，它利用铣刀在齿轮加工件上进行切削，将齿槽和齿面削出。
齿轮铣削的原理是：将齿轮加工件固定在铣床上的工作台上，通过工作台的移动和铣刀的旋转，在相对运动的作用下逐渐切削出齿槽和齿面。
齿轮铣削具有加工效率高、切削力小等特点，可以满足大部分齿轮的加工需求。
齿轮滚齿是利用专用滚刀在齿轮加工件表面进行滚切削，形成齿轮的齿槽和齿面的一种加工方法。
在齿轮滚齿过程中，滚刀的齿型与待加工齿轮的齿型相匹配，通过滚刀在加工过程中的滚动与压力作用，从而使齿轮加工件的齿槽和齿面逐渐形成。
齿轮滚齿具有加工效率高、加工精度高和表面质量好等特点，特别适用于大量生产齿轮。
齿轮磨削是利用砂轮磨削刀具对齿轮加工件进行切削，形成齿槽和齿面的一种高精度加工方法。
齿轮磨削的原理是：将齿轮加工件安装在外啮合磨削机床上，通过砂轮的旋转和摆动，沿着齿轮加工件的轴向和齿轮的齿面方向逐渐切削。
齿轮磨削具有高加工精度、加工效率较低等特点，适用于对精度要求较高的齿轮加工。
总结起来，齿轮轮齿的切削加工原理是通过切削刀具的旋转，将切削刀具沿着齿轮的外圆面逐渐切削出齿槽和齿面，最终形成所需的齿轮形状。
常见的齿轮切削加工方法有齿轮铣削、齿轮滚齿和齿轮磨削。
每种切削加工方法都具有不同的特点和适用范围，可以根据具体的齿轮加工需求选择合适的加工方法。
