下载文档原格式
胶体溶液的制备方法及注意事项胶体溶液是一种特殊的溶液，它的颗粒大小在1纳米到1000纳米之间，介于分子和宏观物体之间。
胶体溶液具有许多独特的性质，如光学性质、电学性质、热学性质等，因此在许多领域都有广泛的应用。
本文将介绍胶体溶液的制备方法及注意事项。
一、制备方法1. 溶剂置换法溶剂置换法是一种常用的制备胶体溶液的方法。
该方法的原理是将一种溶剂中的物质置换到另一种溶剂中，使其形成胶体溶液。
例如，将金属纳米粒子从水相转移到有机相中，就可以制备出有机相中的金属纳米胶体溶液。
2. 化学还原法化学还原法是一种制备金属纳米颗粒的方法。
该方法的原理是将金属离子还原成金属原子，形成金属纳米颗粒。
例如，将氯金酸还原成金纳米颗粒，就可以制备出金纳米胶体溶液。
3. 水热法水热法是一种制备无机纳米颗粒的方法。
该方法的原理是在高温高压的条件下，使反应物在水溶液中形成胶体溶液。
例如，将氧化钛在水热条件下还原成纳米钛粉，就可以制备出钛纳米胶体溶液。
二、注意事项1. 实验室安全制备胶体溶液需要使用一些有毒有害的化学品，如氯金酸、氢氧化钠等。
在实验室操作时，应注意安全，佩戴防护眼镜、手套等防护用品，避免化学品接触皮肤和眼睛。
2. 操作规范制备胶体溶液需要严格按照实验步骤进行操作，避免操作失误导致实验失败。
在实验过程中，应注意控制反应温度、时间、pH值等因素，以保证实验结果的准确性和可重复性。
3. 质量控制制备胶体溶液需要对反应产物进行质量控制，包括颗粒大小、分散度、稳定性等指标。
在实验过程中，应使用适当的仪器和方法对反应产物进行表征和分析，以保证实验结果的可靠性和准确性。
综上所述，制备胶体溶液是一项复杂的实验工作，需要严格按照操作规范进行操作，注意实验室安全和质量控制。
只有掌握了正确的制备方法和注意事项，才能制备出高质量的胶体溶液，为科学研究和工业应用提供有力支持。
胶体金（纳米金Gold Nanoparticles）的详细制备步骤和注意事项胶体金的制备一般采用还原法，常用的还原剂有柠檬酸钠、鞣酸、抗坏血酸、白磷、硼氢化钠等。
下面介绍最常用的制备方法及注意事项。
１、玻璃容器的清洁：玻璃表面少量的污染会干扰胶体金颗粒的生成，一切玻璃容器应绝对清洁，用前经过酸洗、硅化。
硅化过程一般是将玻璃容器浸泡于５％二氯二甲硅烷的氯仿溶液中１分钟，室温干燥后蒸馏水冲洗，再干燥备用。
专用的清洁器皿以第一次生成的胶体金稳定其表面，弃去后以双蒸馏水淋洗，可代替硅化处理。
２、试剂、水质和环境：氯金酸极易吸潮，对金属有强烈的腐蚀性，不能使用金属药匙，避免接触天平称盘。
其１％水溶液在４℃可稳定数月不变。
实验用水一般用双蒸馏水。
实验室中的尘粒要尽量减少，否则实验的结果将缺乏重复性。
金颗粒容易吸附于电极上使之堵塞，故不能用pH电极测定金溶液的pH值。
为了使溶液pH值不发生改变，应选用缓冲容量足够大的缓冲系统，一般采用柠檬酸磷酸盐(pH3～5.8)、Tris-HCL (pH5.8～8.3)和硼酸氢氧化钠(pH8.5～10.3)等缓冲系统。
但应注意不应使缓冲液浓度过高而使金溶胶自凝。
３、柠檬酸三钠还原法制备金溶胶：取0.01％氯金酸水溶液100ml 加热至沸，搅动下准确加入１％柠檬酸三钠水溶液0.7ml，金黄色的氯金酸水溶液在２分钟内变为紫红色，继续煮沸１５分钟，冷却后以蒸馏水恢复到原体积，如此制备的金溶胶其可见光区最高吸收峰在535nm，Ａ1cm/535=1.12。
金溶胶的光散射性与溶胶颗粒的大小密切相关，一旦颗粒大小发生变化，光散射也随之发生变异，产生肉眼可见的显著的颜色变化，这就是金溶胶用于免疫沉淀或称免疫凝集试验的基础。
金溶胶颗粒的直径和制备时加入的柠檬酸三钠量是密切相关的，保持其他条件恒定，仅改变加入的柠檬酸三钠量，可制得不同颜色的金溶胶，也就是不同粒径的金溶胶，见附表。
附表100 ml 氯金酸中柠檬酸三钠的加入量对金溶胶粒径的影响１％柠檬酸三钠ml 0.30 0.45 0.70 1.00 1.50 2.00金溶胶颜色蓝灰紫灰紫红红橙红橙吸收峰(nm) 220 240 535 525 522 518径粒(nm) 147 97.5 71.5 41 24.5 15４、柠檬酸三钠－鞣酸混合还原剂：用此混合还原剂可以得到比较满意的金溶胶，操作方法如下：取4ml１％柠檬酸三钠(Na3C6H5O7.2H2O)，加入0～5ml１％鞣酸，0～5ml 25mmo/L K2CO2（体积与鞣酸加入量相等），以双蒸馏水补至溶液最终体积为20ml，加热至60℃取1ml１％的HAuCl4，加于79ml双蒸馏水中，水浴加热至60℃，然后迅速将上述柠檬酸－鞣酸溶液加入，于此温度下保持一定时间，待溶液颜色变成深红色(约需0.5～1小时)后，将溶液加热至沸腾，保持沸腾５分钟即可。
纳米粒子在药物传递上的应用引言：纳米技术的发展为药物传递领域带来了前所未有的机遇。
纳米粒子作为一种特殊的载体，具有小尺寸、大比表面积、可以调控药物释放等特点，被广泛应用于药物传递系统中。
本文将就纳米粒子在药物传递上的应用进行介绍，并探讨其在治疗疾病中的潜力。
一、纳米粒子的制备方法纳米粒子的制备方法多种多样，常见的有溶剂沉淀法、胶体溶胶法、乳化法、微乳化法等。
这些方法能够合成具有不同形貌、稳定性和药物包载能力的纳米粒子，为药物传递系统的建立提供了技术基础。
二、纳米粒子在药物传递中的优势1. 提高药物的溶解度和稳定性：纳米粒子可以提高药物的溶解度，增加其表面积，从而增强药物的溶解度并提高稳定性。
2. 延长药物的血浆半衰期：纳米粒子作为一种优良的药物载体，可以延长药物在体内的停留时间，减少药物的代谢和排泄，提高药物的生物利用度。
3. 进行靶向传递：纳米粒子可以通过表面修饰或控制释放速率来实现药物的靶向传递，减少对健康组织的损伤，提高药物的疗效。
4. 控制释放速率：纳米粒子可以通过调整其制备方法和材料组成来控制药物的释放速率，实现持续、缓释的药物释放，提高药物的疗效。
三、纳米粒子在治疗疾病中的应用1. 癌症治疗：纳米粒子可以通过增加药物在肿瘤组织中的积累从而提高药物的治疗效果。
此外，纳米粒子还可以通过光动力疗法和热疗法等进行肿瘤靶向治疗，提高治疗效果并减少对健康组织的损伤。
2. 炎症治疗：纳米粒子可以用于传递抗炎药物，通过靶向输送药物到炎症灶点，减轻炎症反应，缓解炎症症状。
3. 神经疾病治疗：纳米粒子可以提供针对中枢神经系统的靶向传递系统，增加药物穿越血脑屏障的机会，用于治疗神经疾病，如阿尔茨海默病和帕金森病等。
四、纳米粒子在药物传递中的挑战及解决方案1. 生物相容性问题：纳米粒子在体内存在一定的生物相容性问题，可能引起免疫反应或毒性反应。
为了解决这一问题，可以进行材料表面修饰，减少对机体的损伤。
2. 药物稳定性问题：纳米粒子对药物的稳定性要求较高，需要选择适合的包载材料和包载方法，确保药物能够稳定地存在于纳米粒子内。
胶体金（纳米金Gold Nanoparticles）的详细制备步骤和注意事项胶体金的制备一般采用还原法，常用的还原剂有柠檬酸钠、鞣酸、抗坏血酸、白磷、硼氢化钠等。
下面介绍最常用的制备方法及注意事项。
１、玻璃容器的清洁：玻璃表面少量的污染会干扰胶体金颗粒的生成，一切玻璃容器应绝对清洁，用前经过酸洗、硅化。
硅化过程一般是将玻璃容器浸泡于５％二氯二甲硅烷的氯仿溶液中１分钟，室温干燥后蒸馏水冲洗，再干燥备用。
专用的清洁器皿以第一次生成的胶体金稳定其表面，弃去后以双蒸馏水淋洗，可代替硅化处理。
２、试剂、水质和环境：氯金酸极易吸潮，对金属有强烈的腐蚀性，不能使用金属药匙，避免接触天平称盘。
其１％水溶液在４℃可稳定数月不变。
实验用水一般用双蒸馏水。
实验室中的尘粒要尽量减少，否则实验的结果将缺乏重复性。
金颗粒容易吸附于电极上使之堵塞，故不能用pH电极测定金溶液的pH值。
为了使溶液pH值不发生改变，应选用缓冲容量足够大的缓冲系统，一般采用柠檬酸磷酸盐(pH3～5.8)、Tris-HCL (pH5.8～8.3)和硼酸氢氧化钠(pH8.5～10.3)等缓冲系统。
但应注意不应使缓冲液浓度过高而使金溶胶自凝。
３、柠檬酸三钠还原法制备金溶胶：取0.01％氯金酸水溶液100ml 加热至沸，搅动下准确加入１％柠檬酸三钠水溶液0.7ml，金黄色的氯金酸水溶液在２分钟内变为紫红色，继续煮沸１５分钟，冷却后以蒸馏水恢复到原体积，如此制备的金溶胶其可见光区最高吸收峰在535nm，Ａ1cm/535=1.12。
金溶胶的光散射性与溶胶颗粒的大小密切相关，一旦颗粒大小发生变化，光散射也随之发生变异，产生肉眼可见的显著的颜色变化，这就是金溶胶用于免疫沉淀或称免疫凝集试验的基础。
金溶胶颗粒的直径和制备时加入的柠檬酸三钠量是密切相关的，保持其他条件恒定，仅改变加入的柠檬酸三钠量，可制得不同颜色的金溶胶，也就是不同粒径的金溶胶，见附表。
附表100 ml 氯金酸中柠檬酸三钠的加入量对金溶胶粒径的影响１％柠檬酸三钠ml 0.30 0.45 0.70 1.00 1.50 2.00金溶胶颜色蓝灰紫灰紫红红橙红橙吸收峰(nm) 220 240 535 525 522 518径粒(nm) 147 97.5 71.5 41 24.5 15４、柠檬酸三钠－鞣酸混合还原剂：用此混合还原剂可以得到比较满意的金溶胶，操作方法如下：取4ml１％柠檬酸三钠(Na3C6H5O7.2H2O)，加入0～5ml１％鞣酸，0～5ml 25mmo/L K2CO2（体积与鞣酸加入量相等），以双蒸馏水补至溶液最终体积为20ml，加热至60℃取1ml１％的HAuCl4，加于79ml双蒸馏水中，水浴加热至60℃，然后迅速将上述柠檬酸－鞣酸溶液加入，于此温度下保持一定时间，待溶液颜色变成深红色(约需0.5～1小时)后，将溶液加热至沸腾，保持沸腾５分钟即可。
纳⽶粒⼦的制备⽅法综述纳⽶粒⼦的制备⽅法综述摘要：纳⽶材料是近期发展起来的⼀种多功能材料。
在纳⽶材料的当前研究中,其制备⽅法占有极其重要的地位,新的制备⼯艺过程的研究与控制对纳⽶材料的微观结构和性能具有重要的影响。
本⽂主要概述了纳⽶材料传统的及最新的制备⽅法。
纳⽶材料制备的关键是如何控制颗粒的⼤⼩和获得较窄且均匀的粒度分布。
[1]Abstract :Nanometer material is a kind of multi-functional material which was developed in recend . In the current study of it , its produce-methods occupy the important occupation . New methods’ reseach and control have an important influence on Nanometer materials’microstructure and property .This title mainly introduces nanometer materials’traditional and new method of producing . The key of the nanometer material s’ producing Is how to control the grain size and get the narrow and uniform size distribution .关键词：纳⽶材料制备⽅法Key words :Nanometer material produce-methods正⽂：纳⽶材料的制备⽅法主要包括物理法，化学法和物理化学法等三⼤类。
下⾯分别从三个⽅⾯介绍纳⽶材料的制备⽅法。
物理制备⽅法早期的物理制备⽅法是将较粗的物质粉碎，其最常见的物理制备⽅法有以下三种：1.真空冷凝法⽤真空蒸发、加热、⾼频感应等⽅法使原料⽓化或形成等离⼦体，然后骤冷。

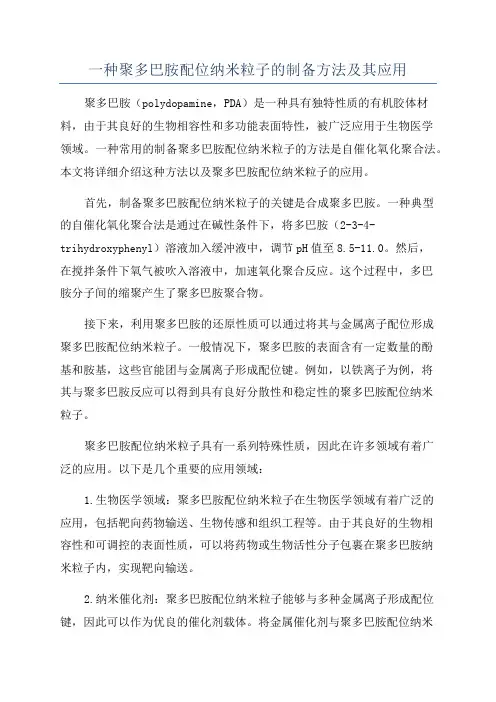

一种聚多巴胺配位纳米粒子的制备方法及其应用聚多巴胺（polydopamine，PDA）是一种具有独特性质的有机胶体材料，由于其良好的生物相容性和多功能表面特性，被广泛应用于生物医学领域。
一种常用的制备聚多巴胺配位纳米粒子的方法是自催化氧化聚合法。
本文将详细介绍这种方法以及聚多巴胺配位纳米粒子的应用。
首先，制备聚多巴胺配位纳米粒子的关键是合成聚多巴胺。
一种典型的自催化氧化聚合法是通过在碱性条件下，将多巴胺（2-3-4-trihydroxyphenyl）溶液加入缓冲液中，调节pH值至8.5-11.0。
然后，在搅拌条件下氧气被吹入溶液中，加速氧化聚合反应。
这个过程中，多巴胺分子间的缩聚产生了聚多巴胺聚合物。
接下来，利用聚多巴胺的还原性质可以通过将其与金属离子配位形成聚多巴胺配位纳米粒子。
一般情况下，聚多巴胺的表面含有一定数量的酚基和胺基，这些官能团与金属离子形成配位键。
例如，以铁离子为例，将其与聚多巴胺反应可以得到具有良好分散性和稳定性的聚多巴胺配位纳米粒子。
聚多巴胺配位纳米粒子具有一系列特殊性质，因此在许多领域有着广泛的应用。
以下是几个重要的应用领域：1.生物医学领域：聚多巴胺配位纳米粒子在生物医学领域有着广泛的应用，包括靶向药物输送、生物传感和组织工程等。
由于其良好的生物相容性和可调控的表面性质，可以将药物或生物活性分子包裹在聚多巴胺纳米粒子内，实现靶向输送。
2.纳米催化剂：聚多巴胺配位纳米粒子能够与多种金属离子形成配位键，因此可以作为优良的催化剂载体。
将金属催化剂与聚多巴胺配位纳米粒子结合，可以增加催化剂的稳定性和活性，广泛应用于催化剂的制备和应用领域。
3.抗菌材料：聚多巴胺配位纳米粒子具有优良的抗菌性能，可以用于制备抗菌材料。
将聚多巴胺配位纳米粒子与其他高分子材料复合，可以获得具有良好抗菌活性的材料，广泛应用于医疗设备、食品包装等领域。
总结而言，聚多巴胺配位纳米粒子作为一种多功能材料，在生物医学领域、纳米催化剂和抗菌材料等领域具有广泛的应用前景。
