老君山水库粘土心墙堆石坝设计

水库粘土心墙大坝填筑施工的质量管理措施探讨发布时间：2022-08-25T02:45:19.098Z 来源：《建筑创作》2022年第1月第1期作者：陈彦才[导读] 粘土心墙大坝是水利工程中常见的一种防渗型式，其不仅可以对当地天然建筑材料有效应用来降低成本，还可以提高防渗效果，以此来使相关施工质量得到确保陈彦才云南建投第一水利水电建设有限公司，云南罗平655800摘要：粘土心墙大坝是水利工程中常见的一种防渗型式，其不仅可以对当地天然建筑材料有效应用来降低成本，还可以提高防渗效果，以此来使相关施工质量得到确保。

为了得到这样的目的，要对针对性的质量管理措施有效应用。

本文对此开展详细探讨。

关键词：水库粘土心墙大坝；填筑施工；质量管理措施前言对水库粘土心墙大坝来讲，其利用细砂反滤、过渡料填筑的方式，粘土心墙在施工过程中，利用犬齿交错的方式来逐渐完成相关工程，使得施工质量得到确保的同时，还可以加快工程进度。

因此，需要采取有效的措施来实现该目标。

本文从以下方面对该管理措施全面研讨。

1.粘土心墙坝工艺原理粘土心墙坝在建筑施工过程中，对粘土心墙料的质量进行有效管控是关键之处。

在开展土料填筑工作时，对“犬齿交错”法进行有效应用，以此来使心墙土料填筑质量得到确保。

在实际施工过程中，在设计尺寸的基础上，来对心墙两侧反滤料有效铺设，厚度要控制在心墙厚度的两倍范围之内。

之后对两层粘土分别施工，通过粘土层和反滤层交错上层的方式来完成相应施工。

这样不仅可以使粘土料铺设边线得到确保，还可以保证压实质量。

2.心墙料填筑流程2.1土方开挖开挖料能够当做坝体回填料，所以在正式开挖之前，要对坝体表面的覆盖层进行全面清除，彻底清除表面风化的块石以及杂草树根等，以此来使可利用料被污染的问题得到避免。

在正式开挖时，从心墙去开挖并甩挖到后坝坡，当坝体填筑时，再推送到作业面完成相应的摊铺以及碾压处理。

在开挖的时候，按照规定顺利来开挖坝体，并在人工的辅助下完成坡面的整理工作。

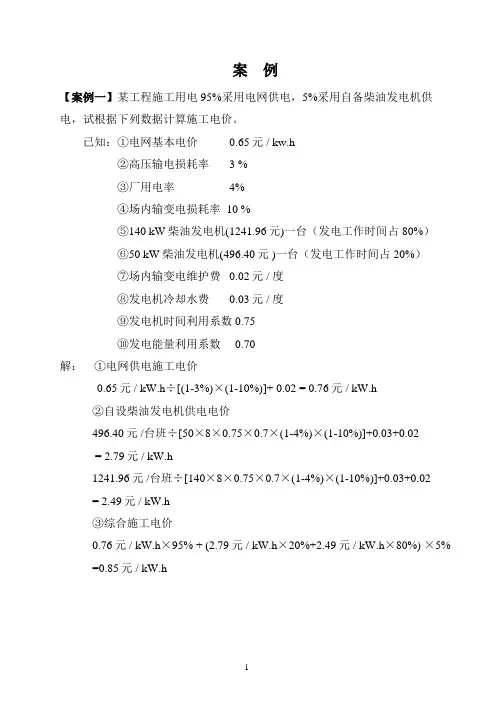

案例【案例一】某工程施工用电95%采用电网供电，5%采用自备柴油发电机供电，试根据下列数据计算施工电价。

已知：①电网基本电价 0.65元 / kw.h②高压输电损耗率 3 %③厂用电率 4%④场内输变电损耗率 10 %⑤140 kW柴油发电机(1241.96元)一台（发电工作时间占80%）⑥50 kW柴油发电机(496.40元 )一台（发电工作时间占20%）⑦场内输变电维护费 0.02元 / 度⑧发电机冷却水费 0.03元 / 度⑨发电机时间利用系数 0.75⑩发电能量利用系数 0.70解：①电网供电施工电价0.65元 / kW.h÷[(1-3%)×(1-10%)]+ 0.02 = 0.76元 / kW.h②自设柴油发电机供电电价496.40元 /台班÷[50×8×0.75×0.7×(1-4%)×(1-10%)]+0.03+0.02= 2.79元 / kW.h1241.96元 /台班÷[140×8×0.75×0.7×(1-4%)×(1-10%)]+0.03+0.02= 2.49元 / kW.h③综合施工电价0.76元 / kW.h×95% + (2.79元 / kW.h×20%+2.49元 / kW.h×80%) ×5%=0.85元 / kW.h【案例二】某水利枢纽工程，据施工组织设计布置计算施工风价，施工用风有关数据如下：解：①计算空气压缩机台班单价 ：②计算9m 3/min 空气压缩机风价：319.73元/台班÷[9m 3/min ×8h ×60min ×0.75×0.8 (1-15%)]+0.002元/m 3 =0.15元/m 3③计算20m 3/min 空气压缩机风价：672.89元/台班÷[20m 3/min ×8h ×60min ×0.75×0.8 (1-15%)]+0.002元/m 3 =0.14元/m 3 ④综合施工风价：0.15元/m 3×70%+0.14元/m 3×30% = 0.15元/m 3【案例三】根据下列提供资料计算碎石和机制砂单价。

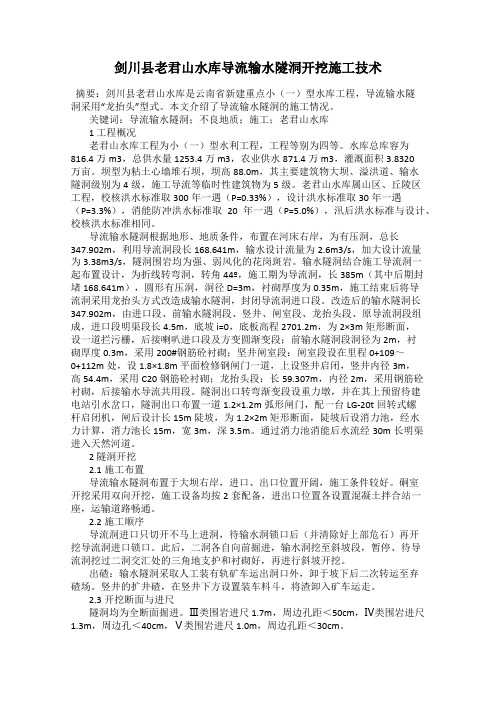

剑川县老君山水库导流输水隧洞开挖施工技术摘要：剑川县老君山水库是云南省新建重点小（一）型水库工程，导流输水隧洞采用“龙抬头”型式。

本文介绍了导流输水隧洞的施工情况。

关键词：导流输水隧洞；不良地质；施工；老君山水库1 工程概况老君山水库工程为小（一）型水利工程，工程等别为四等。

水库总库容为816.4万m3，总供水量1253.4万m3，农业供水871.4万m3，灌溉面积3.8320万亩。

坝型为粘土心墙堆石坝，坝高88.0m，其主要建筑物大坝、溢洪道、输水隧洞级别为4级，施工导流等临时性建筑物为5级。

老君山水库属山区、丘陵区工程，校核洪水标准取300年一遇（P=0.33%），设计洪水标准取30年一遇（P=3.3%），消能防冲洪水标准取20年一遇（P=5.0%），汛后洪水标准与设计、校核洪水标准相同。

导流输水隧洞根据地形、地质条件，布置在河床右岸，为有压洞，总长347.902m，利用导流洞段长168.641m，输水设计流量为2.6m3/s，加大设计流量为3.38m3/s，隧洞围岩均为强、弱风化的花岗斑岩。

输水隧洞结合施工导流洞一起布置设计，为折线转弯洞，转角44º，施工期为导流洞，长385m（其中后期封堵168.641m），圆形有压洞，洞径D=3m，衬砌厚度为0.35m，施工结束后将导流洞采用龙抬头方式改造成输水隧洞，封闭导流洞进口段。

改造后的输水隧洞长347.902m，由进口段、前输水隧洞段、竖井、闸室段、龙抬头段、原导流洞段组成，进口段明渠段长4.5m，底坡i=0，底板高程2701.2m，为2×3m矩形断面，设一道拦污栅，后接喇叭进口段及方变圆渐变段；前输水隧洞段洞径为2m，衬砌厚度0.3m，采用200#钢筋砼衬砌；坚井闸室段：闸室段设在里程0+109～0+112m处，设1.8×1.8m平面检修钢闸门一道，上设竖井启闭，竖井内径3m，高54.4m，采用C20钢筋砼衬砌；龙抬头段：长59.307m，内径2m，采用钢筋砼衬砌，后接输水导流共用段。

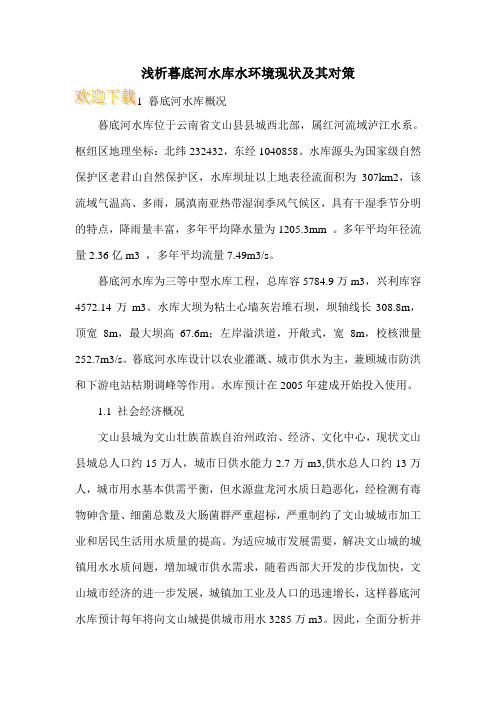

浅析暮底河水库水环境现状及其对策
暮底河水库概况
暮底河水库位于云南省文山县县城西北部，属红河流域泸江水系。

枢纽区地理坐标：北纬232432，东经1040858。

水库源头为国家级自然保护区老君山自然保护区，水库坝址以上地表径流面积为307km2，该流域气温高、多雨，属滇南亚热带湿润季风气候区，具有干湿季节分明的特点，降雨量丰富，多年平均降水量为1205.3mm 。

多年平均年径流量2.36亿m3 ，多年平均流量7.49m3/s。

暮底河水库为三等中型水库工程，总库容5784.9万m3，兴利库容4572.14万m3。

水库大坝为粘土心墙灰岩堆石坝，坝轴线长308.8m，顶宽8m，最大坝高67.6m；左岸溢洪道，开敞式，宽8m，校核泄量252.7m3/s。

暮底河水库设计以农业灌溉、城市供水为主，兼顾城市防洪和下游电站枯期调峰等作用。

水库预计在2005年建成开始投入使用。

1.1 社会经济概况
文山县城为文山壮族苗族自治州政治、经济、文化中心，现状文山县城总人口约15万人，城市日供水能力2.7万m3,供水总人口约13万人，城市用水基本供需平衡，但水源盘龙河水质日趋恶化，经检测有毒物砷含量、细菌总数及大肠菌群严重超标，严重制约了文山城城市加工业和居民生活用水质量的提高。

为适应城市发展需要，解决文山城的城镇用水水质问题，增加城市供水需求，随着西部大开发的步伐加快，文山城市经济的进一步发展，城镇加工业及人口的迅速增长，这样暮底河水库预计每年将向文山城提供城市用水3285万m3。

因此，全面分析并。

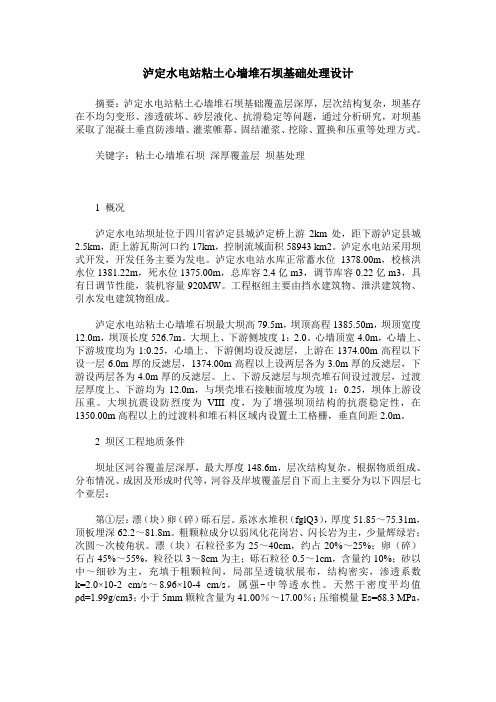

泸定水电站粘土心墙堆石坝基础处理设计摘要：泸定水电站粘土心墙堆石坝基础覆盖层深厚，层次结构复杂，坝基存在不均匀变形、渗透破坏、砂层液化、抗滑稳定等问题，通过分析研究，对坝基采取了混凝土垂直防渗墙、灌浆帷幕、固结灌浆、挖除、置换和压重等处理方式。

关键字：粘土心墙堆石坝深厚覆盖层坝基处理1 概况泸定水电站坝址位于四川省泸定县城泸定桥上游2km处，距下游泸定县城2.5km，距上游瓦斯河口约17km，控制流域面积58943 km2。

泸定水电站采用坝式开发，开发任务主要为发电。

泸定水电站水库正常蓄水位1378.00m，校核洪水位1381.22m，死水位1375.00m，总库容2.4亿m3，调节库容0.22亿m3，具有日调节性能，装机容量920MW。

工程枢纽主要由挡水建筑物、泄洪建筑物、引水发电建筑物组成。

泸定水电站粘土心墙堆石坝最大坝高79.5m，坝顶高程1385.50m，坝顶宽度12.0m，坝顶长度526.7m。

大坝上、下游侧坡度1：2.0。

心墙顶宽4.0m，心墙上、下游坡度均为1:0.25，心墙上、下游侧均设反滤层，上游在1374.00m高程以下设一层6.0m厚的反滤层，1374.00m高程以上设两层各为3.0m厚的反滤层，下游设两层各为4.0m厚的反滤层。

上、下游反滤层与坝壳堆石间设过渡层，过渡层厚度上、下游均为12.0m，与坝壳堆石接触面坡度为坡1：0.25，坝体上游设压重。

大坝抗震设防烈度为VIII度，为了增强坝顶结构的抗震稳定性，在1350.00m高程以上的过渡料和堆石料区域内设置土工格栅，垂直间距2.0m。

2 坝区工程地质条件坝址区河谷覆盖层深厚，最大厚度148.6m，层次结构复杂。

根据物质组成、分布情况、成因及形成时代等，河谷及岸坡覆盖层自下而上主要分为以下四层七个亚层：第①层：漂（块）卵（碎）砾石层。

系冰水堆积（fglQ3），厚度51.85～75.31m，顶板埋深62.2～81.8m。

粗颗粒成分以弱风化花岗岩、闪长岩为主，少量辉绿岩；次圆～次棱角状。

土石坝粘土心墙的渗透系数统计分析作者：王天民张哲元张璐云来源：《科学家》2017年第11期摘要自20世纪60年代起，为满足国民经济的发展需要，全国各地开始大量兴建造价低、建设期短的土石坝水库。

由于当时建设技术相对不高，所以水库质量参差不齐，现阶段大多渗漏现象严重，多数处于带病工作状态，从而严重影响了水库本身的经济效益。

而对于土石坝水库，防渗措施主要是设置粘土防渗墙。

本文根据2007年汇总的493座大型水库，统计研究其粘土心墙的相关参数，得出相关规律，为今后大坝修建，提供必要的数据支持。

关键词粘土心墙；渗透系数；粘粒含量；粘聚力；内摩擦角；水库中图分类号 TV64 文献标识码 A 文章编号 2095-6363（2017）11-0098-021 土石坝粘土心墙参数土石坝粘土心墙参数统计表如表1所示。

根据图1渗透系数统计图可知，土石坝水库粘土心墙渗透系数多集中于10-4～10-6cm/s之间，根据《水利与建筑工程质量要求》规定，发现其渗流量不满足规定要求，表明现存土石坝水库渗漏现象较为普遍，亟需解决渗漏问题。

根据图2渗透系数与粘粒含量分布图，了解到在粘粒含量少于40%时，粘土心墙的渗透系数随着粘粒含量的增加而逐渐降低，防渗效果逐渐变好。

而在粘粒含量高于40%时，粘土心墙的渗透系数便不随粘粒含量的变化而变化，而是集中于分布在10-5～10-6cm/s。

表明在設置粘土防渗墙时，在粘粒含量未超过40%情况下，可以通过选取粘粒含量高的土来提高防渗效果，在粘粒含量超过40%的情况下，这种方法便已不再适用，必须要通过其他方法提高防渗效果。

根据图3粘聚力与粘粒含量关系曲线可知，随着粘粒含量的增加，粘土的粘聚力逐步开始提高，抗剪能力逐步增强，粘土心墙的防渗效果愈好。

粘粒含量越高，表明土颗粒间的距离越接近，即单位面积上土粒的接触点愈多，根据饱和土的抗剪强度机理，则其原始粘聚力愈强。

根据图4内摩擦角与粘粒含量关系曲线可知，随着粘粒含量的增高，心墙粘土的内摩擦角逐步开始降低。

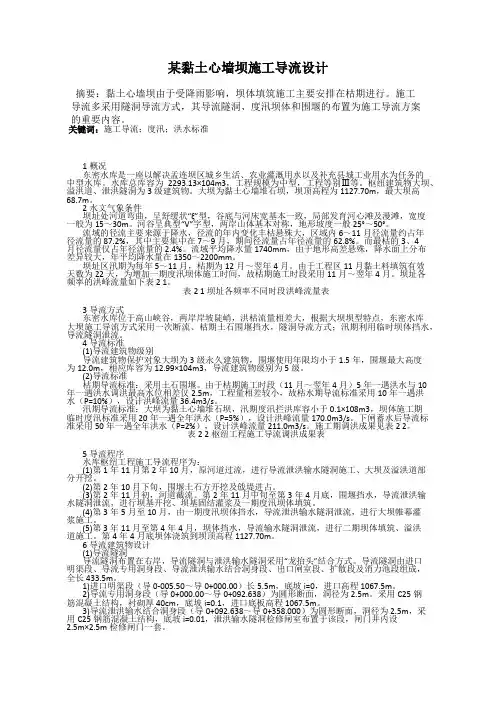

某黏土心墙坝施工导流设计摘要：黏土心墙坝由于受降雨影响，坝体填筑施工主要安排在枯期进行。

施工导流多采用隧洞导流方式，其导流隧洞、度汛坝体和围堰的布置为施工导流方案的重要内容。

关键词：施工导流；度汛；洪水标准1概况东密水库是一座以解决孟连坝区城乡生活、农业灌溉用水以及补充县城工业用水为任务的中型水库。

水库总库容为2293.13×104m3，工程规模为中型，工程等别Ⅲ等。

枢纽建筑物大坝、溢洪道、泄洪隧洞为3级建筑物。

大坝为黏土心墙堆石坝，坝顶高程为1127.70m，最大坝高68.7m。

2水文气象条件坝址处河道弯曲，呈舒缓状“ξ”型，谷底与河床宽基本一致，局部发育河心滩及漫滩，宽度一般为15～30m。

河谷呈典型“V”字型，两岸山体基本对称，地形坡度一般25°～50°。

流域的径流主要来源于降水，径流的年内变化丰枯悬殊大，区域内6～11月径流量约占年径流量的87.2%，其中主要集中在7～9月，期间径流量占年径流量的62.8%。

而最枯的3、4月径流量仅占年径流量的2.4%。

流域平均降水量1740mm，由于地形高差悬殊，降水面上分布差异较大，年平均降水量在1350～2200mm。

坝址区汛期为每年5～11月，枯期为12月～翌年4月。

由于工程区11月黏土料填筑有效天数为22天，为增加一期度汛坝体施工时间，故枯期施工时段采用11月～翌年4月。

坝址各频率的洪峰流量如下表2 1。

表2 1坝址各频率不同时段洪峰流量表3导流方式东密水库位于高山峡谷，两岸岸坡陡峭，洪枯流量相差大，根据大坝坝型特点，东密水库大坝施工导流方式采用一次断流、枯期土石围堰挡水，隧洞导流方式；汛期利用临时坝体挡水，导流隧洞泄流。

4导流标准(1)导流建筑物级别导流建筑物保护对象大坝为3级永久建筑物，围堰使用年限均小于1.5年，围堰最大高度为12.0m，相应库容为12.99×104m3，导流建筑物级别为5级。

(2)导流标准枯期导流标准：采用土石围堰。

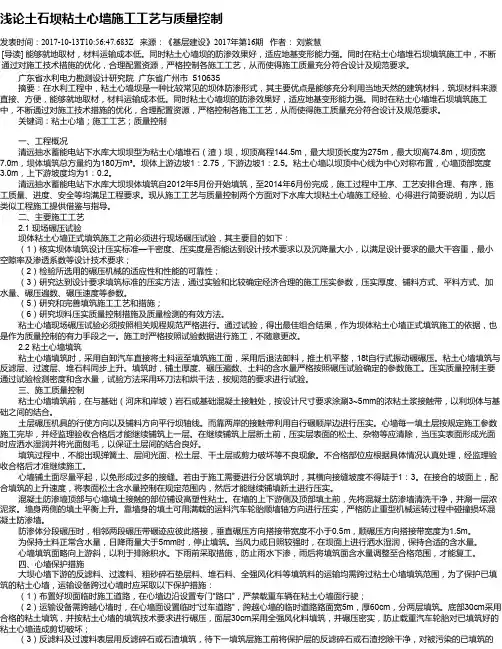

浅论土石坝粘土心墙施工工艺与质量控制发表时间：2017-10-13T10:56:47.683Z 来源：《基层建设》2017年第16期作者：刘紫慧[导读] 能够就地取材，材料运输成本低。

同时粘土心墙坝的防渗效果好，适应地基变形能力强。

同时在粘土心墙堆石坝填筑施工中，不断通过对施工技术措施的优化，合理配置资源，严格控制各施工工艺，从而使得施工质量充分符合设计及规范要求。

广东省水利电力勘测设计研究院广东省广州市 510635摘要：在水利工程中，粘土心墙坝是一种比较常见的坝体防渗形式，其主要优点是能够充分利用当地天然的建筑材料，筑坝材料来源直接、方便，能够就地取材，材料运输成本低。

同时粘土心墙坝的防渗效果好，适应地基变形能力强。

同时在粘土心墙堆石坝填筑施工中，不断通过对施工技术措施的优化，合理配置资源，严格控制各施工工艺，从而使得施工质量充分符合设计及规范要求。

关键词：粘土心墙；施工工艺；质量控制一、工程概况清远抽水蓄能电站下水库大坝坝型为粘土心墙堆石（渣）坝，坝顶高程144.5m，最大坝顶长度为275m，最大坝高74.8m，坝顶宽7.0m，坝体填筑总方量约为180万m³。

坝体上游边坡1：2.75，下游边坡1：2.5。

粘土心墙以坝顶中心线为中心对称布置，心墙顶部宽度3.0m，上下游坡度均为1：0.2。

清远抽水蓄能电站下水库大坝坝体填筑自2012年5月份开始填筑，至2014年6月份完成，施工过程中工序、工艺安排合理、有序，施工质量、进度、安全等均满足工程要求。

现从施工工艺与质量控制两个方面对下水库大坝粘土心墙施工经验、心得进行简要说明，为以后类似工程施工提供借鉴与指导。

二、主要施工工艺2.1 现场碾压试验坝体粘土心墙正式填筑施工之前必须进行现场碾压试验，其主要目的如下：（1）核实坝体填筑设计压实标准—干密度、压实度是否能达到设计技术要求以及沉降量大小，以满足设计要求的最大干容重，最小空隙率及渗透系数等设计技术要求；（2）检验所选用的碾压机械的适应性和性能的可靠性；（3）研究达到设计要求填筑标准的压实方法，通过实验和比较确定经济合理的施工压实参数，压实厚度、铺料方式、平料方式、加水量、碾压遍数、碾压速度等参数。

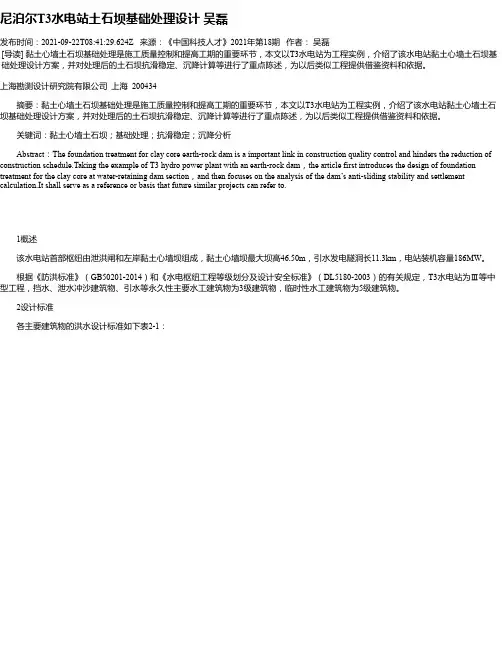

尼泊尔T3水电站土石坝基础处理设计吴磊发布时间：2021-09-22T08:41:29.624Z 来源：《中国科技人才》2021年第18期作者：吴磊[导读] 黏土心墙土石坝基础处理是施工质量控制和提高工期的重要环节，本文以T3水电站为工程实例，介绍了该水电站黏土心墙土石坝基础处理设计方案，并对处理后的土石坝抗滑稳定、沉降计算等进行了重点陈述，为以后类似工程提供借鉴资料和依据。

上海勘测设计研究院有限公司上海 200434摘要：黏土心墙土石坝基础处理是施工质量控制和提高工期的重要环节，本文以T3水电站为工程实例，介绍了该水电站黏土心墙土石坝基础处理设计方案，并对处理后的土石坝抗滑稳定、沉降计算等进行了重点陈述，为以后类似工程提供借鉴资料和依据。

关键词：黏土心墙土石坝；基础处理；抗滑稳定；沉降分析Abstract：The foundation treatment for clay core earth-rock dam is a important link in construction quality control and hinders the reduction of construction schedule.Taking the example of T3 hydro power plant with an earth-rock dam，the article first introduces the design of foundation treatment for the clay core at water-retaining dam section，and then focuses on the analysis of the dam’s anti-sliding stability and settlement calculation.It shall serve as a reference or basis that future similar projects can refer to. 1概述该水电站首部枢纽由泄洪闸和左岸黏土心墙坝组成，黏土心墙坝最大坝高46.50m，引水发电隧洞长11.3km，电站装机容量186MW。

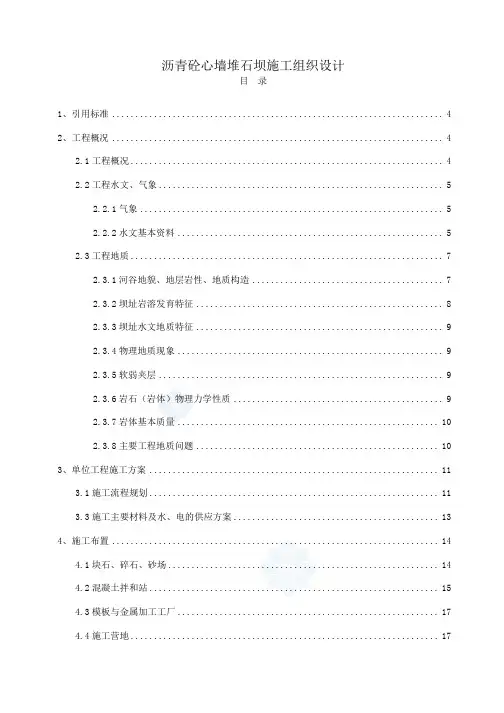

沥青砼心墙堆石坝施工组织设计目录1、引用标准 (4)2、工程概况 (4)2.1工程概况 (4)2.2工程水文、气象 (5)2.2.1气象 (5)2.2.2水文基本资料 (5)2.3工程地质 (7)2.3.1河谷地貌、地层岩性、地质构造 (7)2.3.2坝址岩溶发育特征 (8)2.3.3坝址水文地质特征 (9)2.3.4物理地质现象 (9)2.3.5软弱夹层 (9)2.3.6岩石（岩体）物理力学性质 (9)2.3.7岩体基本质量 (10)2.3.8主要工程地质问题 (10)3、单位工程施工方案 (11)3.1施工流程规划 (11)3.3施工主要材料及水、电的供应方案 (13)4、施工布置 (14)4.1块石、碎石、砂场 (14)4.2混凝土拌和站 (15)4.3模板与金属加工工厂 (17)4.4施工营地 (17)4.5施工道路布置 (17)5、施工进度计划 (22)5.1施工进度总进度计划要求 (22)5.2本单位工程施工进度计划 (22)5.3保证施工进度的工期安排要求 (23)5.3施工总进度计划图与网络图说明 (24)6、单位工程施工导流 (26)6.1设计导流及渡汛标准与导流建筑物 (26)6.2导流建筑物 (26)6.3基坑排水 (26)6.4临时渡汛与建设期防汛安全 (27)7、主体工程施工方法 (28)7.1施工测量 (28)7.2土石方明挖工程 (28)7.2.1土方、砂砾石开挖 (28)7.2.2石方明挖 (29)7.2.3可能地质缺陷预处理方案.............................. 错误!未定义书签。

7.3支洞与灌浆平洞开挖........................................ 错误!未定义书签。

7.4边坡与洞身溶洞锚杆钻孔与植筋.............................. 错误!未定义书签。

7.5边坡混凝土喷护............................................ 错误!未定义书签。

1、某水利水电工程总库容1.08×108m3，粘土心墙堆石坝最大坝高98m，灌溉面积45×104亩，电站装机4.2×104kW，饮水式电站，岸边式厂房，岸坡溢洪道。

施工导流采用一次拦断河床，上下游土石围堰、隧道导流方式。

上游围堰高度为37m，下游围堰高度为18m。

总体工程施工总工期4.5年，大坝第二年年末填筑高度为39m，工程等别、水工建筑物级别分别为：（A）Ⅱ等，Ⅰ级（B）Ⅱ等，Ⅱ级（C）Ⅰ等，Ⅱ级（D）Ⅰ等，Ⅰ级2、某山区水库库容5.7亿立方米，在拦河坝左侧较远处设置溢洪道，其溢洪道消能防冲建筑物的设计洪水标准为，校核洪水标准为。

下列选项中哪一个选项是正确的？（A）设计洪水标准：50年，校核洪水标准：100年（B）设计洪水标准：100年，校核洪水标准：1000年（C）设计洪水标准：50年，可不进行校核（D）设计洪水标准：100年，校核洪水标准：500年3、某山区水库总库容17.92×108m3，均质土坝，正常蓄水位222.3mm，设计洪水位226.85m，校核洪水位228.3m，不考虑地震作用，防浪墙高取1.2m。

正常运行条件下最大波浪在坝坡上的爬高2.65m，最大风壅水面高度0.06m，非常运行条件下最大波浪在坝坡上的爬高1.23m，最大风壅水面高度0.01m。

地震涌浪高度为0.9m，地震沉降为0.45m。

则坝顶高程为：A 227.35mB 229.86m C229.04m D228.30m4、某内陆峡谷水库大坝为混凝土重力坝，总库容为12.85×108m3，正常蓄水位为2860m，设计洪水位为2862.5m。

校核洪水位为2863.5m。

坝前库底高程2680m，计算风区长度13km，非汛期计算风速18m/s，汛期计算风速15m/s，重力加速度取9.81m/s2，防浪墙高度为1.2m。

则坝顶高程为：A 2863.68m B2865.14m C2866.18m D2865.34m5、一矩形截面梁，截面尺寸b*h=300mm*800mm，h0=755mm，采用C20混凝土，Ⅱ级钢筋，跨中截面承受弯矩设计值M=240kNm，rd=1.2，不考虑受压钢筋，所需受拉钢筋的截面面积为 mm2.A1036 B1352 C 1487 D 16726、某矩形截面钢筋混凝土柱，截面尺寸400mm*600mm，柱在两个方向的计算长度均为l0=5.0m，采用C25混凝土，Ⅱ级钢筋。

宣威市东山镇长洼子水库工程粘土心墙填筑分部工程施工组织设计（方案）一、工程概况长洼子水库位于宣威市东山镇恰德村委会樊家西部小河上，坝址距东山镇15千米，距宣威市约40千米。

工程所在地樊家西部小河属珠江流域西江水系。

长洼子水库要紧建筑物有：拦河坝工程、溢洪道工程、输水及引水管道工程、其他附属工程等组成。

二、工期打算2021年4月9～2021年6月20日，共计71天，完成粘土心墙填筑分部工程。

三、要紧施工机械设施要紧机械设备表四、施工工艺流程一）C20砼盖板一、基础面处置1）基础开挖时预留20cm爱惜层，待混凝土浇筑前进行挖除并整平。

2）在基础面上浇筑混凝土前，清理基础面上的乱石及杂物，以符合设计要求。

二、模板工程依照本工程的施工特点采纳钢模板，施工进程中严格按施工标准施工、操纵。

1）模板施工方式及质量要求①施工预备由于模板对砼质量有直接阻碍，因此立模前要对模板进行挑选，然后按利用部位分类编号，妥帖保管。

模板表面应光洁平整，自身应无变形。

模板利用前（新模板除外），对模板均要进行整修、脱模处置（涂刷脱模剂）。

将立模所需工具（如线锤、扳手、等）及材料（如模板、围柃、散木板、铅丝等）预备齐全。

安装前要按设计图纸测量放样，然后由施工技术人员详细向作业人员进行施工技术交底，让作业人员了解如何依照测量放样单立模，并清楚立模所要求达到的精度。

②散装模板安装模板安装是一项重要的工作，安装时必需依照设计图纸要求尺寸进行，保证建筑物各部位尺寸准确无误，。

立模时，用竖向围柃紧贴模板，用铅丝将模板和围柃绑扎牢固或用蝴蝶卡加固，设置支撑将模板架立起来，以后再进行正常模板安装。

立模的误差须在许诺范围内，且模板上口边沿线须在一条平顺线上。

加固模板的拉杆，应设置在纵横围柃相交处，确保拉杆起到有效加固作用，且拉杆布设要求尽可能整齐，竖直及水平方向上力求同排或同列在一条直线上。

拉杆应拉在预埋地锚上，拉杆与地面夹角宜操纵在450左右，最大不宜超过600。

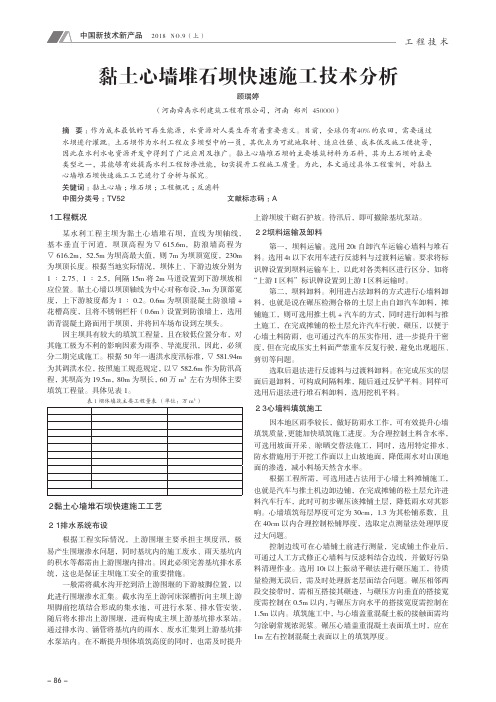

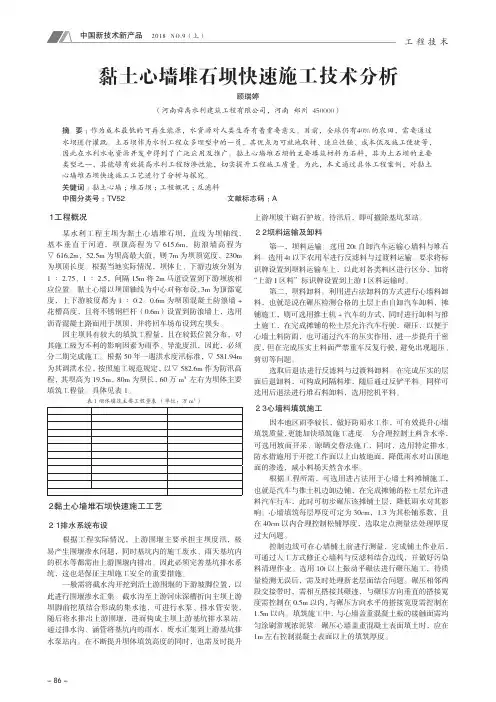

车辆工程技术67工程技术1　粘土心墙堆石坝快速施工技术要点1.1　心墙料填筑施工因本地区雨季较长，做好防雨水工作，可有效提升心墙填筑质量，更能加快填筑施工进度。

为合理控制土料含水率，可选用坡面开采、晾晒交替法施工，同时，选用特定排水、防水措施用于开挖工作面以上山坡地面，降低雨水对山顶地面的渗透，减小料场天然含水率。

根据工程所需，可选用进占法用于心墙土料摊铺施工，也就是汽车与推土机边卸边铺，在完成摊铺的松土层允许进料汽车行车，此时可初步碾压该摊铺土层，降低雨水对其影响。

心墙填筑每层厚度可定为30cm，1.3为其松铺系数，且在40cm以内合理控制松铺厚度，选取定点测量法处理厚度过大问题。

1.2　反滤料填筑施工在心墙料上下游侧设置反滤料，水平宽度上下游分别为1.5m，对心墙料有反滤功能。

根据施工要求，必须选用质地坚硬、抗水、抗压强度良好的反滤料，同时在设计值范围内合理控制细骨料含量。

1.5m 为反滤料宽度，1:0.2为边坡坡比，30cm为压实层厚度，40cm为松铺厚度，在填筑心墙土料后即可进行反滤料填筑作业。

选用农用车辆运送反滤料，要求在1.5m以内合理控制卸料宽度。

此类运输车辆具有较低底板，可选用料堆卸料法，尽可能降低粗粒径反滤料分离现象产生。

同时在装料过程中，需适当湿润反滤料，便于后期压实。

反滤料一边应与粘土心墙紧靠，另一边的边线可以标杆为准，通过定点测量法进行标杆设置，以此进行铺料厚度控制。

反铲摊铺时需在40cm以内控制其厚度。

摊铺之后，收边以人工方式为主，进而将污染料清理干净。

1.3　过渡料填筑施工完成上述施工后，即可进行过渡料填筑施工。

在反滤料区与堆石之间设置过渡料区，1.5m为其宽度，因车辆在该宽度条带无法行驶，必须在完成填筑过渡料之后，再填筑堆石料区。

同样选用料堆卸料方法用于过渡料卸料，连续填筑3层后，当其高度满足1m时，可进行堆石料1m填筑，随后摊铺、碾压，再次平起，由堆石区骑缝到过渡料区一个碾压错距。

沥青混凝土心墙堆石坝填筑施工方案宁夏回族自治区水利水电工程局古蔺县观文水库一标项目部年2月2016批准：审核：校核编制：一、编制依据 (1)二、工程概况 (1)1、概述 (1)2、水文气象 (2)3、大坝主要工程量 (3)三、施工平面布置 (3)1、施工布置 (3)四、施工程序及作业区划分 (4)1、总体施工程序 (4)2、坝体分层填筑程序 (4)3、作业区划分 (5)五、施工方法 (5)1、基础面处理及验收 (5)2、填筑工艺流程 (6)3、坝料填筑 (6)4、垫层料施工 (7)5、大坝上下游护坡砌筑 (7)6、沥青混凝土和过渡料填筑 (7)六、质量检查 (10)七、资源配置 (10)1、机械设备配置 (10)2、劳动力配置 (11)八、大坝填筑进度计划 (12)九、质量控制措施 (12)1、沥青混凝土心墙施工质量控制 (12)2、坝体填筑质量控制 (13)十、安全保证措施 (13)沥青混凝土心墙堆石坝填筑施工方案一、编制依据1.《碾压式土石坝施工规范》DL/T 5129-20131、依据《古蔺县观文水库工程枢纽及干渠项目》招标文件。

2、依据国家有关规程、规范的要求。

2. 《四川省古蔺县观文水库工程施工图（第一批）枢纽部分》YBY-SS-183S.1-20125169-20133.根据碾压试验成果参数。

4.根据现场条件。

二、工程概况1、概述观文水库位于赤水河左岸一级支流菜板河的右岸支流白泥河上游，坝址地处四川省古蔺县观文镇五桂村和复兴村交界处，距古蔺县城50km，控制集水面积26.lkm 2，多年平均年径流量1302万m3。

观文水库为中型水库工程，开发任务是以农业灌溉为主，兼顾乡村供水等综合利用。

观文水库工程供水范围为观文、白泥、椒园、金星4 个乡（镇），设计灌溉面积5.43 万亩（其中新增灌面4.20 万亩、改善灌面1.23 万亩），乡村供水人口4.43 万人，灌溉设计保证率70%，供水设计保证率95%。

xxxx抽水蓄能电站粘土心墙堆石坝填筑施工方案xxxxx局股份有限公司xxxx抽水蓄能电站下水库大坝土建工程项目经理部年月xxxx抽水蓄能电站下水库大坝土建工程下粘土心墙堆石坝坝填筑施工方案B2-02-025审核：校核：编写：目录1.概述 ················································································１2.编制依据 ··········································································２3.施工布置 ··········································································２3.1.施工道路的布置 ·························································２3.2.施工用水、电布置 ······················································２4.坝料的开采及质量控制 ························································３4.1.土料开采 ··································································３4.2.堆石料开采 ·······························································３4.3.过渡料、垫层料、反滤料制备 ·······································３4.4.各种坝料填筑的设计指标 ·············································４4.5.坝体填筑碾压参数 ······················································４5.坝体填筑方案 ····································································４5.1.施工测量 ··································································４5.2.粘土心墙防渗体的施工 ················································５5.3.过渡层、反滤层的施工 ················································７5.4.堆石料的施工 ····························································９5.5.干砌石护坡的施工 ···················································１１5.6.副坝上游堆石护坡填筑 ·············································１２6.坝体填筑密实度检测 ························································１２7.质量检查与控制 ······························································１２7.1.坝体填筑质量控制的内容 ··········································１２7.2.填筑控制 ·······························································１３7.3.质量检查项目指标 ···················································１４8.施工进度计划及工期保证措施 ············································１４8.1.施工进度计划 ·························································１４9.资源配置 ·······································································１６9.1.人员配置 ·······························································１６9.2.劳动力安排 ····························································１７9.3.施工机械设备的配置 ················································１７9.4.主要材料需求计划 ···················································１８10.安全文明及环境保护措施·················································１８附图：《施工总平面布置图》......................... HX-XK-FBTZ-011.概述xxxx抽水蓄能电站下水库大坝土建工程位于xx省xx市博罗县内，副坝位于主坝大左侧，为粘土心墙堆石坝，坝顶长220m，坝顶宽度7m，坝顶高程▽237.36m，最大坝高27.86m。

昆明市官渡区复兴水库工程欧阳光明（2021.03.07）粘土心墙土石坝施工技术方案浙江沧海市政园林建设工程有限公司昆明市官渡区复兴水库工程项目部二零一二年十二月1.工程概况施工准备1.1 测量1、测量准备测量放样施工是贯穿工程施工全过程一项十分关键的工作，为此我公司项目经理部成立了专职的测量小组，由具备测量专业执业资格和多年施工工作经验的测量技术人员负责，测量过程按照规范要求进行并留有记录。

（1）人员配备：测量小组由一名具有专业理论水平和实际施工经验的持证工程师负责并主持组织实测方案的编制工作，控制测量根据工程各部位特点由专职测量队员实施。

（2）测量仪器：施工中投入使用的测量仪器如：全站仪、经纬仪、水准仪和钢尺（50m）等都符合《水利水电工程施工测量规范》的施工测量精度要求，并经过有关主管部门批准的具有资质的检验单位的检测，并在检测有效期内使用。

所有测量仪器使用前必须得到工程师的批准。

2、测量基准本工程项目经理部在接到发包人或监理人提供的测量基准点、标点及其相关技术文件后，与发包人、监理人共同校测其基准点、坐标点规范的测量精度，并复核其资料和数据的准确性。

复核无误后，方可投入使用；若有误差立即报告监理工程师，及时解决。

3、建立施工测量控制网（1）工程施工的控制网由两部分组成，即平面控制网和高程控制网。

（2）平面控制网以工程师提供的测量基准点（线）为基准，用全站仪测设出施工区的轴线控制桩及定位控制桩。

轴线控制桩由起点、终点和折点桩组成，为方便施工采用十字交叉法和直角坐标法确定折点桩，及时将施工控制网资料报送工程师审批。

（3）为了便于施工时引测高程及纵横断面测量，在施工前沿山脚走向两侧敷设临时水准点，临时水准点位于开挖线外侧，敷设时提前埋设临时标桩作为水准点，临时水准点间距100m。

（4）平面控制点和水准点标桩选择在不受施工干扰，易于保存桩位的地方，不致发生下沉和位移，标桩做成砼墩，标桩顶面高于地面0.3m。
