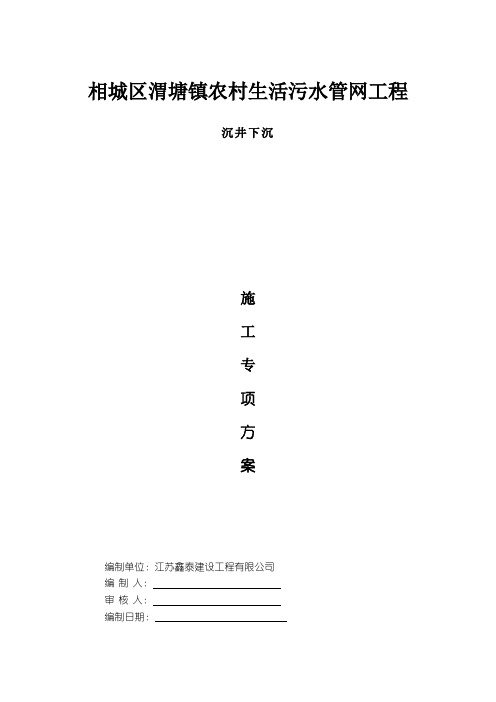

相城区渭塘镇农村生活污水管网工程沉井下沉施工专项方案编制单位：江苏鑫泰建设工程有限公司编制人：审核人：编制日期：目录（一）工程概况（二）沉井下沉前准备工作（三）降水挖土操作方法（四）沉井下沉的质量控制（五）沉井封底——本工程采用排水干封底的方法沉井下沉施工方案（一）工程概况相城区渭塘镇农村生活污水管网工程相城大道与凤阳路交叉口沿凤阳路向东约250米，泵站沉井内净尺寸为6米。
沉井刃脚踏面标高为-8米，井顶标高为米，沉井制作高度为米。
沉井采用分节制作二次下沉的施工方法，沉井分二次浇筑，第一次刃脚浇筑高度为5米，沉井刃脚采用C30、S6抗渗商品砼，已于12月18日浇捣完成。
第二次井壁浇筑高度为沉井井身高度米，采用C30、S6抗渗商品砼，已经于月日浇捣完成。
沉井井壁厚为50厘米，沉井挖土量约为378立方米。
沉井下沉时第一节砼强度达到100%,其余各节达到70%时方可开始下沉。
沉井下沉采用不排水下沉工艺，采用吊车将冲水设备吊入井内，刃脚及底撑梁下部的刃脚砖模和砼垫层采用人工或风镐开挖，将挖出的杂物铲到中间，由吊车集中吊运。
（二）现场环境及拟采用的下沉方法：1.现场主沉井距南侧凤阳路距离为20m。
距北侧围墙为18m。
沉井下沉起始标高，沉井下沉过程中要求对土层降低地下水位。
刃脚设计标高即下层高度为采用排水下沉法施工。
施工时若采用井点降水，降低坑底地下水位。
根据井点降水对周围环境的影响以及造成周边的地面沉降。
2.根据现场地形条件，泵房北侧靠外环线绿化带南侧有一处河塘。
泵站内有一开阔场地和充足的水源，宜采用水力挖土排水下沉法。
其施工特点为：通过特制的钻吸机组，在水中对土体进行切削破碎并同时完成排泥工作，使沉井顺利下沉到设计标高。
此方法具有排泥效率高、下层速度快、安全可靠，对邻近建筑物的沉降影响较小（三）沉井下沉前准备工作：1.做好沉井下沉前土方开挖安全技术交底，特别是人在井内施工时的各项施工操作要求，严禁盲目蛮干。
沉井下沉取土吸泥施工工艺一、高压射水+空气吸泥法采用高压水枪破土，形成泥浆后，用空气吸泥机吸出井外；为提高吸泥效率，将高压射水管与空气吸泥器固定在一起，同时进行水下吸泥作业。
射水管与吸泥管一起升降移动，边冲边吸，射水压力控制在1.5MPa～2.5MPa。
（1）设备取土操作流程①打开气阀，启动空气吸泥系统；②打开高压水阀，启动高压射水系统；③下放吸泥机，高压射水吸泥，同时同步下放电缆；④吸泥至一定深度（作业指令深度）后，提升吸泥机，按照预定的吸泥顺序，将吸泥机移至下一个吸泥位置，重复以上作业。
达到本次沉井下沉深度后，提升吸泥机一定高度。
然后关闭高压水阀，待出浆口排出的全部为清水后关闭气阀，并将吸泥器悬挂于沉井内壁。
图-1 冲吸法空气吸泥工艺图（2）射水吸泥操作要点①沉井下沉施工应按“定位正确、先中后边、分层对称破土、先高后低、深度适当、及时纠偏”的原则，使沉井开挖的泥面形成锅底；②沉井刃脚内侧一般应保留2m宽左右的土坎，使沉井在刃脚处挤土下沉，以减少对井周土体的扰动程度。
只有当沉井中部土体全部吸除而还不下沉时或纠偏时才可适当吸除刃脚处土体；③沉井取土下沉时，应对称分层均匀的取土，取土深度、相临井孔的除土面标高高差控制在1m以内，使沉井保持均匀、平稳、缓慢下沉及垂直下沉；④吸泥机吸水头应勤运动，平扫井底，保持出泥率，防止吸清水；⑤吸泥管口一般离开泥面15～50cm，与泥面距离过低，容易造成堵塞；距离过高则降低了吸泥效果。
在吸泥过程中，根据吸泥的泥沙含量来确定吸泥管口与泥面的距离，并随时升降吸泥机。
如果久吸效果不佳，可采用“憋风”办法，即暂时关闭闸门，稍停2min~3min 后猛开风阀，使风量风压骤然加大，即可吸出较坚硬土块或堵塞物。
⑥防止吸泥机堵塞的措施：a.停吸前，应先将吸泥机提升到一定高度后再关闭风阀；b.经常注意风压，防止回风，以免导管内泥沙倒灌入吸泥机和风管内堵住风眼；c.弯头及异径排泥管的接头处易被堵塞，采取防护措施，要尽量避免木块、草袋、麻绳、工具、铁件材料等杂物掉入井内，必要时停机清理。
钢砼沉井冲水下沉施工技术摘要：冲水下沉法施工沉井的施工工艺, 省时省工, 安全又易于操作, 适合地下水位较高砂性粉土及淤泥质粉土地质。
关键词：沉井; 冲水下沉; 施工工艺沉井常采用挖土的方法下沉，而对于地下水位较高的砂性粉土及淤泥质粉土地质情况, 挖土下沉施工比较困难，可以采用冲水下沉的方法。
下面以沿海地区某漩流井为例来介绍冲水下沉法的施工方法。
一、工程概况本工程±0.000m相当于绝对高程3.000m，漩流井底标高－19.000m。
根据岩土工程勘察报告，构筑物底部座落于第8层粉质黏土层，其地基承载力大于175kPa，上部土层大部为粉砂。
为透水性较大的土层。
该区域地下水位－2.000m。
二、施工顺序建筑物定位放线----机械挖土（在不影响原建筑安全使用的前提下，最大限度地深挖以减少沉井下沉量）----沉井刃脚设计，在基坑中制作沉井----对沉井进行技术处理----拆除沉井脚模及刃角支承，冲水下沉（再制作上段沉井，重复进行，分段下沉）----沉至设计标高，对沉井进行稳定观测----沉井封底----稳流板----各现浇平台----金属内筒。
三、沉井冲水下沉施工1、施工准备（1）一套冲水下沉设备包括: 一台高压泵、水枪及一台泥浆泵。
充分做好设备的安装调试工作, 确保使用状况良好。
（2）垫架拆除当第一段沉井混凝土强度达到100%即可拆除。
抽除刃脚下的垫木应分区、分组、依对称、同步地进行。
抽除顺序为先抽一般承垫架，后拆除定位架垫。
抽除方法是将垫木底部的土挖去，将垫木抽出，每抽出一根垫木，刃脚下应立即用砂填实，在刃脚内、外侧应填筑成小土堤，并分层夯实，抽除时要加强观测，注意下沉是否均匀。
（3）井壁孔洞处理井壁预留洞在制作时洞口预埋钢框，螺栓，用钢板封闭，中填与空洞混凝土重相等的砂石配重。
沉井封底后再拆除封闭钢板。
（4）下沉系数演算Q-B Q-BK=---------=-----------------T+R πd（H-2.5）f+RK----下沉安全系数,一般应大于1.15Q----沉井自重及附加荷重(kN)B----被井壁排出地水重(kN),采取排水下沉时,B=0T----沉井与土间的摩擦力(kN)D----沉井外径(m)H----沉井下沉高度(m)R----刃脚反力(kN),如采取将刃脚底面及斜面的土方挖空,则R=0f----井壁与土的摩擦力系数(即单位面积的摩擦力的平均值),可从下表中查得。
沉井施工工艺（一）沉井施工本工程顶管工作井采用沉井施工。
1、施工流程（1）制作工艺流程：场地整平→放线→土方开挖→夯实基底→抄平放线、验线→铺砂垫层→砌刃角砖模→安设刃角铁件、绑钢筋→支刃脚、井身模板→浇筑混凝土→养护、拆模→拆砖模①场地整平→放线→土方开挖→夯实基底→抄平放线、验线→铺砂垫层②砌刃角砖模→安设刃角铁件、绑钢筋③支刃脚、井身模板④浇筑混凝土⑤养护、拆模→拆砖模（2）下沉工艺流程：下沉准备工作→设置垂直运输机械、排水泵，挖排水沟、集水井→挖土下沉→观测→纠偏→沉至设计标高、核对标高→设集水井、铺设封底垫层→绑底板钢筋、隐检→底板浇筑混凝土①下沉准备工作→设置垂直运输机械、排水泵，挖排水沟、集水井②挖土下沉——外侧开挖③井内掏挖④测斜纠偏⑤沉井接长四角设置铅垂仪。
⑥填土夯实至设计标高→封底垫层→绑底板钢筋、隐检→底板浇筑混凝土2、沉井制作前期准备（1）基坑排水在沉井共设置大口井进行降水。
在沉井内离刃脚2m挖一圈排水明沟，设3-4个集水井，深度比开挖面底部低0.5m。
（2）砂垫层①应采用砂、砂砾或碎石垫层，用打夯机夯实使之密实。
②在刃脚支设前在沉井的周边及内隔墙位置填充300mm厚的砂子，不仅增加承载力，同时也使砖砌垫座受力均匀，在砖砌垫座拆除时提供方便。
③沉井下部已经设计好刃脚，其支设方式取决于沉井重量、施工荷载和地基承载力。
砖砌垫座砖模底面宽度为1.2m，砖砌垫块的高度为240mm。
（3）沉井制作沉井分三节施工，连接处采用止水钢板止水如下图。
（二）钢筋工程1、钢筋制作（1）钢筋的加工和堆放必须根据材料需要情况，先绑扎的先加工。
加工与绑扎密切配合，加工好的钢筋分类、编号堆放，先用的钢筋堆在上面，减少不必要的二次搬运。
加工视结构施工情况，不得拖延施工进度。
（2）钢筋进入施工现场，必须有质保材料，并做好钢筋力学试验及焊接试验各种钢筋按不同规格分别堆放整齐，做好标识，制作加工前，先检查钢筋表面洁净，粘着的油污、泥土、浮锈使用前必须清理干净。
水力排土沉井(排水)下沉工法(上海隧道工程股份有限公司)水力排土沉井(排水)下沉施工技术是在软土地层中较成熟的沉井施工工艺。
通过简便的水力机械设施，就可完成将沉井内土体由高压水破碎混和成泥浆后吸排出沉井的各道工序。
从而使沉井逐步下沉到位。
该工艺无振动、无污染，对环境影响较小。
具有技术先进、经济合理、操作简便，劳动强度低、施工安全可靠、下沉质量容易控制等优点。
随着城市基础设施的发展，各类沉井工程相继实施，水力排土沉井是经常被采用的一种施工技术。
经过多年来大量工程的施工实践证明该技术具有明显的经济效益和社会效益。
1 工法特点1.1在软土地层中的排水下沉井施工中水力排土是既可靠又高效的出土方式，适用于任何平面尺寸的大中小型沉井工程。
1.2水力机械破土排泥的主要设施为水枪和水力吸泥机(也可用泥浆泵)。
构造简单，不易损坏，容易修复。
1.3水力破土可适用于不同土层条件(粘性或砂性的软、硬土层)，并可有效控制破土程序和位置。
能使沉井干稳下沉，便于控制沉井终沉标高。
1.4水力破土可避免挖深锅底，减少沉井突沉现象，易于保证沉井施工质量。
1.5水力排土沉井可省去大型挖土和起吊设施，节省设备使用费，降低工程成本。
2 适用范围本工艺广泛适用于有合适的水、电源和泥浆沉淀出土或直接排放条件的各类软土地层(淤泥、淤泥质粘土、粘土、粉质粘土、粘质粉土、砂质粉土、粉砂、细砂等)中排水下沉的各类沉井工程。
在地下水位较高的砂性土层中需配合井内外人工降水设施以防止流砂现象。
在埋深大(17m左右以上)的粘性土层中，有时需配合井内外下部土层地基加固措施以防止大量涌土。
3 工艺原理水力排土沉井下沉工艺系使用高压水(水泵出口压力宜大于1.2MPa)通过水枪将土体破碎并与水枪的出水混和成一定浓度的泥浆，然后由水力吸泥机或泥浆泵经由输泥管路吸排出沉井井送至泥浆沉淀池或直接排放至河道、湖、海等水体中。
4 工艺流程水力排土沉井施工流程为：5 主要施工设备目前一般使用的水力排土沉井下沉施工设备有两种类型：5.1一类为以往惯用的用大型高压水泵供水、水枪破土、水力吸泥机排土系统。
排水挖土下沉沉井施工工法排水挖土下沉沉井施工工法一、前言排水挖土下沉沉井施工工法是一种用于处理地下水位高、土壤湿度大的工程施工方法。
这种工法通过挖掘沉井，降低挖掘区域的地下水位，从而达到便于施工和保证施工质量的目的。
本文将详细介绍该工法的工艺原理、施工工艺以及一些相关的技术要点。
二、工法特点排水挖土下沉沉井施工工法有以下几个特点：1. 适用范围广：该工法适用于地下水位高、土壤湿度大的情况，能够有效降低地下水位，提供良好的施工条件。
2. 施工周期短：由于采用了挖井和排水的方法，可以加快排水速度，缩短施工周期。
3. 施工质量可靠：通过降低地下水位，有效降低了地下水对土壤的浸泡压力，提高了土壤的稠度和稳定性，保证施工质量。
4. 对周围环境影响小：该工法在施工过程中能够有效控制噪音、震动等对周围环境的影响，减少对周围建筑物的影响。
三、适应范围排水挖土下沉沉井施工工法适用于以下情况：1. 地下水位高，影响施工进度和质量的情况。
2. 土壤湿度大，导致土壤不稳定、容易塌方的情况。
3. 环境要求高，需要减少对周围建筑物和生活环境的影响的情况。
四、工艺原理排水挖土下沉沉井的工艺原理主要涉及以下几个方面：1. 挖掘与排水联系：在挖掘沉井的同时，采取排水措施，降低地下水位，确保施工区域的干燥。
2. 土壤稳定性的提高：通过降低地下水位，减少水分对土壤的浸泡影响，提高土壤的稠度和稳定性，保证施工安全。
3. 地下水位控制：通过合理的排水设计和管道布置，控制地下水位的降低速度，以达到施工要求。
五、施工工艺1. 确定沉井位置和规模，并进行合理的设计。
2. 开挖沉井：采用挖土机械进行开挖，同时进行排水措施，将挖掘的土方送至指定区域。
3. 排水处理：选择合适的排水方法，如使用井点排水、泵站排水等方式，将地下水位降低至施工要求的水平。
4. 土壤处理：对挖掘出的土方进行处理，分类，并合理利用或妥善处理。
5. 施工后的维护工作：完成沉井的挖掘和排水后，需要对挖掘区域进行清理，恢复原状，并进行巡查和维护。
沉井下沉方案（水冲法）一、项目背景思绪如泉涌，回忆起10年前，我第一次接触沉井下沉项目，那时我还是个初出茅庐的小伙子。
如今，我已在这个行业摸爬滚打了10年，对于各种下沉方案了如指掌。
今天，我要为大家详细讲解一下“沉井下沉方案（水冲法）”。
二、项目目标1.确保沉井下沉过程中，周边环境不受影响，地面沉降控制在允许范围内。
2.提高下沉速度，缩短工期，降低成本。
3.确保施工安全，降低事故风险。
三、项目准备1.技术准备：查阅相关资料，了解水冲法下沉的原理和操作方法。
2.人员准备：选拔经验丰富的施工队伍，进行技术培训。
3.材料准备：采购所需的施工材料和设备。
4.场地准备：平整场地，搭建施工平台。
四、施工方法1.水冲法原理：通过高压水枪将泥浆冲散，使沉井逐渐下沉。
2.施工步骤：（1）准备工作：检查设备，确保水枪、水泵等设备正常工作。
（2）下沉准备：将沉井内的土石方挖出，露出井底。
（3）水冲下沉：启动水枪，对井底进行冲刷，使沉井逐渐下沉。
（4）监控调整：通过测量仪器监控沉井下沉速度和方向，及时调整水枪角度和压力。
（5）下沉到位：当沉井下沉至设计位置时，停止水冲，进行封底。
五、施工注意事项1.控制水压：水压不宜过大，以免冲毁井壁。
2.保持井内水位：水位过高会影响下沉速度，水位过低会导致井壁失稳。
3.防止井壁坍塌：在下沉过程中，密切关注井壁情况，发现坍塌迹象及时采取措施。
4.安全防护：施工现场设置安全警示标志，施工人员佩戴防护装备。
六、项目难点1.水冲法下沉过程中，如何保证沉井的稳定性。
2.如何控制下沉速度，避免过快或过慢。
3.如何确保周边环境不受影响。
七、解决方案1.采用分段下沉法，确保沉井稳定性。
2.通过调整水枪角度和压力，控制下沉速度。
3.加强监测，及时发现并处理周边环境问题。
1.水冲法下沉具有施工速度快、成本低的优点。
2.分段下沉法可以有效保证沉井稳定性。
3.加强监测和调整，确保项目顺利进行。
4.施工过程中，要注重安全防护和环境保护。
沉井施工工法（一）
引言概述：
沉井施工工法是一种常用的施工方法，广泛应用于建筑、水利、道路等领域。
本文将介绍沉井施工工法的基本原理、施工流程、注意事项以及相关设备和材料等方面的内容。
正文内容：
一、沉井施工工法的基本原理
1. 沉井施工的定义和作用
2. 沉井施工的基本原理和工作原理
3. 沉井施工的适用范围和优势
二、沉井施工工法的施工流程
1. 前期准备工作
2. 沉井设备的安装和调试
3. 施工现场的布置和准备
4. 沉井过程的控制和监测
5. 完工验收和后期维护
三、沉井施工工法的注意事项
1. 安全施工的要求和措施
2. 施工环境的影响和处理
3. 沉井设备和工具的维护和保养
4. 施工过程中的质量控制
5. 施工期间的沟通和协调
四、沉井施工工法的相关设备和材料
1. 沉井机的类型和特点
2. 沉井管材的选择和使用
3. 沉井用的支撑系统和辅助设备
4. 施工中常用的测量和监测仪器
5. 施工过程中所需的其他材料和工具
五、沉井施工工法的总结
综上所述，沉井施工工法是一种高效、可靠的施工方法，适用于各种地质条件和工程要求。
在实际施工中，要严格按照施工流程进行操作，做好安全措施和质量控制，以确保施工的成功和工程的质量。
文末总结：
本文介绍了沉井施工工法的基本原理、施工流程、注意事项以及相关设备和材料。
沉井施工工法在现代工程施工中具有广泛的应用，可以提高施工效率，保证工程质量。
在实际应用中，要根据具体的工程要求和地质条件选择合适的沉井施工工法，并严格按照流程进行操作，确保施工的安全和质量。
沉井排水下沉施工方法嘿，咱今儿就来说说沉井排水下沉施工方法。
你可别小瞧了这玩意儿，它就像是建筑领域里的一个神奇魔法！想象一下，有那么一个大大的坑，就像一个巨大的碗，要把它慢慢地往下沉，沉到合适的地方，这可不容易呢！首先呢，得做好准备工作。
就像你要去旅行，得先收拾好行李一样。
要把场地清理干净，该挖的挖好，该平的铺平，可不能马虎。
然后就是关键的一步啦，安装排水系统。
这就好比是给这个大碗装上了一个排水的通道，让水能够顺畅地流出去。
没有这个排水系统，那可就麻烦啦，水积在里面，怎么下沉呀！接着呢，就开始挖土啦。
就像是一点点地给这个大碗挖空，让它慢慢失去支撑，往下沉。
这挖土也有讲究，不能乱挖一气，得有计划、有步骤地来。
在挖土的过程中，还得时刻注意观察。
看看这个大碗下沉得顺不顺利呀，有没有倾斜呀之类的。
要是有问题，得赶紧想办法解决，不然可就糟糕啦。
哎呀，这沉井排水下沉施工就像是一场精心编排的舞蹈。
每一个步骤都要配合好，不能有丝毫差错。
要是有一个环节出了问题，那可能整个舞蹈就乱套了呀！有时候我就想啊，这建筑工人可真是了不起。
他们就像魔术师一样，能把这么复杂的工程完成得那么漂亮。
他们用自己的双手和智慧，创造出了一个个坚固的建筑。
你说，要是没有他们，我们能住上这么好的房子，用上这么方便的设施吗？肯定不能呀！所以说呀，沉井排水下沉施工方法可不仅仅是一种技术，更是一种艺术呢！它需要细心、耐心和智慧。
只有这样，才能让这个大碗稳稳地沉下去，为我们的建筑打下坚实的基础。
咱再回过头来看看，这一系列的操作，哪一个环节能随便对待呢？都不行呀！从场地准备到排水系统安装，再到挖土和监控，每一步都至关重要。
这就好像是我们的人生，每一个阶段都要认真对待，不能马虎。
只有这样，我们才能走得稳，走得远。
总之呢，沉井排水下沉施工方法是建筑领域里非常重要的一部分。
它让我们的建筑更加牢固，让我们的生活更加美好。
我们应该尊重和感谢那些为我们创造美好生活的建筑工人，是他们让我们的城市变得更加美丽和繁华！你说是不是呀？。
水力冲吸泥排土沉井施工工法工法编号：RJGF（闽）-65-2010完成单位：福建省第一建筑工程公司福建工程学院主要完成人：吴建雄林玉标周继忠庄金平1 前言沉井施工法是修筑地下工程和深埋基础工程所采用的重要施工方法之一。
由淤泥、淤泥质土、水下沉积的饱和软粘土为主组成的软土在我国南方沿海地区有广泛分布，这些土都具有天然含水量高、孔隙比大、透水性差、压缩性高、强度低等特点。
因此，在软土地质条件下修建地下钢筋混凝土泵房采用沉井的工法施工势在必行。
但在施工中也容易出现下沉过缓、停滞不沉、下沉过速、突沉、超沉等现象。
为确保地下钢筋混凝土泵房沉井施工质量与安全，本公司研究了在软土地质条件下的地下钢筋混凝土泵房施工工艺，经工程实践总结本工法。
2 特点2.0.1 在软土地层中的排水下沉井施工中水力排土是既可靠又高效的出土方式，适用于任何平面尺寸的大中小型沉井工程。
2.0.2 水力机械破土排泥的主要设施为水枪和水力吸泥机（也可用泥浆泵）。
施工设备构造简单，不易损坏，容易修复。
2.0.3 水力破土可适用于不同土层条件（粘性或砂性的软、硬土层），并可有效控制破土程序和位置，能使沉井干稳下沉，便于控制沉井终沉标高。
2.0.4 水力破土可避免挖深锅底，减少沉井突沉现象，易于保证沉井施工质量。
2.0.5 水力排土沉井可省去大型挖土和起吊设施，节省设备使用费，降低工程成本。
3 适用范围本工艺广泛适用于有合适的水、电源和设置泥浆沉淀池条件的各类软土地层（淤泥、淤泥质粘土、粘土、粉质粘土、粘质粉土、砂质粉土、粉砂、细砂等）中排水下沉的地下泵房、水池、油库、竖井等各类沉井工程。
在地下水位较高的砂性土层中需配合井内外人工降水设施以防止流砂现象。
在埋深大（17m左右以上）的粘性土层中，有时需配合井内外下部土层地基加固措施以防止大量涌土。
4 工艺原理水力冲吸泥排土沉井下沉工艺是指使用高压水（水泵出口压力宜大于 1.2MPa）通过水枪将土体破碎并与水枪的出水混和成泥浆，然后由水力吸泥机或泥浆泵吸排出沉井并经由输泥管路送至泥浆沉淀池沉淀，沉淀后的水再作为水力冲吸泥排土沉井施工的水源。
随着井筒内土面逐渐降低，沉井筒身借其自重，克服与土壁之间的摩阻力，不断下沉而就位的一种深基或地下工程施工工艺。
图4为水力冲吸泥排土沉井下沉工艺的循环过程示意图。
图4 水力冲吸泥排土沉井下沉工艺的循环过程示意图5 施工工艺流程及操作要点5.1 工艺流程水力冲吸泥排土沉井施工工艺流程见图5.1。
图5.1 水力冲吸泥排土沉井施工工艺流程图5.2 操作要点5.2.1 施工准备1 编制水力冲吸泥排土沉井施工专项方案；编制材料机具的进场计划。
2 组织设备人员进场，安排好办公和食宿。
5.2.2 基坑开挖1 测量放线：采用水准仪、经纬仪根据图纸和地面导线控制点进行实地放线，并做好控制桩；2 基坑底面的尺寸应比刃脚外壁大2～3m ；应根据土质及施工需要确定基坑边坡；3 基坑底部四周应挖设断面不小于30cm×30cm 的排水沟，并接入基坑内的排水井中，集水井应比排水沟深50cm ，用排水泵将水排到远离基坑的地方。
4 基坑开挖的深度，应根据土质、现场条件而定，一般在2.0m 左右。
5 用1台挖土机挖土，人工配合修坡和平整场地，挖出的土方除部分堆放在周围修筑0.3m 高、0.8m 宽的护道挡地面雨水，多余土方运至指定场地。
基坑示意图见图5.2.2-15.2.3 混凝土垫、砂垫层 1 分节高度的确定：为减少荷载的数量，第一节沉井的高度可适当减少，但要保证在挖除垫层时能抵抗纵向破裂的要求。
一般不应小于3.5m ；2 混凝土标号、厚度、宽度的选择：根据刃脚、井壁厚度，再加上以往施工经验，混凝土垫标号选用C20，混凝土垫厚度15cm ，宽度要满足支模的需要；3 砂垫层厚度的确定：厚度按下式计算确定：φtg LR G h 2-= （5.2.3-1） 式中 h ——砂垫层的厚度（m ）；G ——沿沉井第一节圆周单位长度上的重量（KN/m ）；R ——砂垫层下土层的承载力（KN/m 2）；L ——混凝土垫宽度（m ）； 边坡沉井 排水沟 图5.2.2-1 基坑示意图φ——砂垫层扩散角。
5.2.4 支排架及底模板1 混凝土垫层上涂刷隔离剂或油毡铺设一道，按设计尺寸放线后在其上支设刃脚及井壁模板；2 支撑排架在施工前应进行设计和计算，施工时应按设计的要求进行施工，确保支架的稳定和强度；3 模板支设：1）模板设计：沉井模板的质量，直接影响沉井混凝土的质量水平。
沉井模板设计，应根据模板的支搭高度与浇筑方式，对模板的强度、刚度、稳定性进行计算。
做到构造合理、结构稳定、易于装拆、操作方便。
模板采用木胶合板；根据经验支撑系统横挡采用60×80的方木，间距25cm；立挡采用φ48×3.5钢管，间距60cm；用穿墙对拉螺栓拉结，间距60cm；具体见图5.2.4-1。
图5.2.4-1 模板及支撑示意图注：图中尺寸除铁件以mm计外，其余均以cm计2）施工脚手架：为保证模板的稳定，根据实际情况可在井壁外用φ48×3.5钢管搭设双排钢管脚手架。
内壁模板支设采取在底节沉井上预埋铁件的办法焊悬挑脚手架，随着沉井下沉，而不影响井内挖土、运土等作业。
3）模板安装：沉井的外侧模板必须竖缝支立，立好后要核对上下口各部尺寸、井壁的垂直度、刃脚标高，支撑拉杆（内外模间）和拉箍要牢固；当井壁有斜度时，模板要按斜率要求支立；支第二及以后诸节模板时不准支撑在地面上，以免沉井因加重而自动下沉造成新浇筑的混凝土发生裂纹；外模上口尺寸不得大于下口尺寸。
4）模板安装顺序：刃脚斜面及隔墙底面模板→井孔模板→绑扎钢筋→设内外模间支顶→支立外模板→设内外模间拉筋→调整各部尺寸→全面紧固支顶、拉杆、拉箍→固定撑杆和拉缆。
5.2.5 钢筋绑扎1 钢筋绑扎是在内模已支立完毕，外模尚未扣合时进行的；2 先将制好的焊有锚固筋的刃脚踏面摆放在混凝土垫上的刃脚画线位置，进行焊接后再布设刃脚筋、内壁纵横筋、外壁纵横筋；3 为了加快工程进度，钢筋在加工场机械成型，然后运到现场就位，人工绑扎；每节井壁竖筋一次绑扎好，水平筋分段绑扎，与上节井壁连接处伸出插筋，接头按要求错开。
4 为保证钢筋位置正确，垂直钢筋间距采用开槽口的木卡控制，水平筋间距选用一批竖筋按间距焊上短钢筋头控制；内外侧箍筋要设好保护层垫块；5.2.6 混凝土浇筑、养护1 混凝土采用商品混凝土。
浇筑运输采用混凝土运输车和混凝土输送泵；2 混凝土浇筑做到定人、定位、定机。
沉井浇筑混凝土时应沿井壁四周对称进行，避免混凝土面高低相差悬殊，以防产生不均匀下沉造成裂缝。
每节沉井的混凝土都应分层、均匀、连续地浇筑直至完成。
每层混凝土的厚度应不超过规定的要求，对使用插入式振捣器层厚应小于振捣器作用长度的1.25倍。
3 养护沉井混凝土养护应注意以下问题：1）浇筑后10h即可遮盖浇水养护。
气候炎热干燥时，终凝后即可遮盖洒水养护，防止烈日暴晒；2）施工期间室外最低气温低于-30C或室外平均气温低于＋50C时，应按冬季施工要求进行办理；3）底节沉井混凝土养生强度必须达到100%，其余各节强度允许达到70%时进行下沉；4）混凝土强度达2.5Mpa时，混凝土顶面可以凿毛。
5.2.7 拆模板、破垫层1 在混凝土强度达到2.5MPa以上时，方可拆除直立的侧面模板，且应先内后外；2 当混凝土强度达70%后，方可拆除隔墙底面、刃脚斜面的支撑与模板；3 拆模的顺序是：井孔模板→外侧模板→隔墙支撑及模板→刃脚斜面支撑及模板。
4 拆除隔墙及刃脚下支撑应对称依次进行，宜从隔墙中部向两边拆除。
拆除时可先挖去支撑架混凝土垫下面的砂，破混凝土垫抽出支撑架。
当支撑排架设有楔形木时，可先打掉楔木，然后再拆除支撑。
5 拆模后、下沉破垫层前，仍需将刃脚下回填密实以防止不均匀下沉，保证正确位置下沉。
6 破垫层：将混凝土垫层分段、对称、均匀破除，刃脚下应随即用砂或砂砾回填夯实，在刃脚内侧应夯筑成小土堤，以承担部分井筒重，接着破碎另一段，如此逐点进行。
破除垫层时要加强观测，注意下沉是否均匀，如发现倾斜，应及时处理。
5.2.8 水力冲吸泥排土下沉1 按照施工组织设计规定安装好水力机械设施：高压水泵、低压取水泵、调节水箱、水力吸泥机或泥浆泵、水枪、井下及井上的高压进水管和低压排泥浆管路、水枪操作平台等。
2 水力机械设施安装好后应进行负荷试运转，要保证设备能按施工组织设计要求正常运转，水力吸泥机及水枪均应经过水压检验，检验压力为工作压力的1.5倍。
3 为保证水力破土效果和吸泥机的正常工作，必须将井底各类杂物垃圾清除干净。
4 水力排土沉井下沉施工应按“先中后边、分层对称破土、先高后低、及时纠偏”的原则进行操作。
5 沉井外刃脚边一般应保留lm宽左右的土堤，使沉井在外刃脚处挤土下沉，以减少对井周土体的扰动程度。
只有当沉井中部土体全部冲除而还不下沉时或纠偏时才可适当冲除外刃脚处土体，但仍严禁用水枪掏刷外刃脚踏面外侧土体。
6 当沉井倾斜很小时，各井格内土面高差应控制在1m以内为宜，使沉井保持均匀垂直下沉。
7 沉井井格中部钻底探度，一般应控制在l～2m以内为宜。
锅底过深则易产生突沉，使沉井下沉量和惯斜度无法控制，同时井外土体也易塑流入井，引起井周地面过多沉降。
8 当沉井底土质较硬时，在沉井下沉到位前，为减少井内回填砂石料数量，在井格内土面标高已到达封底要求时，可将内外刃脚处土体适当冲空使井下沉到位（形成反锅底）。
9 用水力机械冲泥时，应在吸泥机吸水头处（一般位于井格中部）先冲出集泥坑，泥坑深0.5m左右，然后用水枪在各个方向冲土连步形成漏斗形土坑。
使泥浆水不断汇集到集泥坑吸排出井外。
10 吸泥机的吸水头应用绳子吊空，不应让吸水头埋在集泥坑的浮泥内导致土块堵塞吸水头的网罩。
为防止集泥坑中泥砂淤泥，要经常用水枪在吸水头处冲刷搅动，使排土畅通。
11 在水枪冲泥时应注意控制好井格内泥水数量，水枪应直接冲刷土体。
当泥水过度时则可调整水枪出水量或暂停冲土。
要经常检查吸泥机工作是否正常。
12 高压水泵停车时，水枪上的操纵阀门和吸泥机上的逆止阀均应关闭，防止调节水箱内水倒灌入井内。
13 当采用泥浆泵排泥时，应做好泥浆泵接力串联技术措施。
14 在施工过程中应及时做好各项施工监控工作，特别要注意在沉井下沉影响范围内的地面构筑物和地下管线的沉降观测和现场监护工作。
5.2.9 沉井封底1 当沉井沉到设计标高，经观测8h累计下沉量不大于10mm时，即应进行沉井封底。
2 封底前应将井内积水和淤泥清除干净，封底混凝土浇筑采取对称、均匀、分格的施工方法，按照一定顺序进行浇筑。
一般宜先浇筑沿刃脚宽约60cm范围中，厚度同刃脚斜面高度的混凝土，然后再逐步向井中心推进。
