国网考试之电力系统分析：第四章复习题---3页

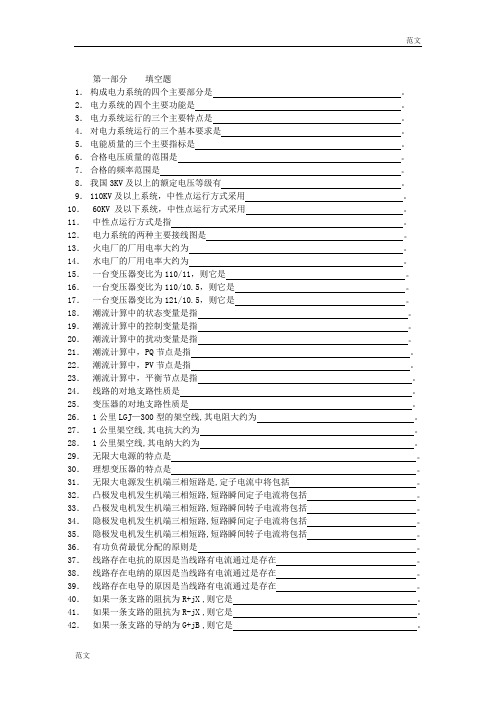

第一部分填空题1．构成电力系统的四个主要部分是。

2．电力系统的四个主要功能是。

3．电力系统运行的三个主要特点是。

4．对电力系统运行的三个基本要求是。

5．电能质量的三个主要指标是。

6．合格电压质量的范围是。

7．合格的频率范围是。

8．我国3KV及以上的额定电压等级有。

9．110KV及以上系统，中性点运行方式采用。

10．60KV 及以下系统，中性点运行方式采用。

11．中性点运行方式是指。

12．电力系统的两种主要接线图是。

13．火电厂的厂用电率大约为。

14．水电厂的厂用电率大约为。

15．一台变压器变比为110/11，则它是。

16．一台变压器变比为110/10.5，则它是。

17．一台变压器变比为121/10.5，则它是。

18．潮流计算中的状态变量是指。

19．潮流计算中的控制变量是指。

20．潮流计算中的扰动变量是指。

21．潮流计算中，PQ节点是指。

22．潮流计算中，PV节点是指。

23．潮流计算中，平衡节点是指。

24．线路的对地支路性质是。

25．变压器的对地支路性质是。

26．1公里LGJ—300型的架空线,其电阻大约为。

27．1公里架空线,其电抗大约为。

28．1公里架空线,其电纳大约为。

29．无限大电源的特点是。

30．理想变压器的特点是。

31．无限大电源发生机端三相短路是,定子电流中将包括。

32．凸极发电机发生机端三相短路,短路瞬间定子电流将包括。

33．凸极发电机发生机端三相短路,短路瞬间转子电流将包括。

34．隐极发电机发生机端三相短路,短路瞬间定子电流将包括。

35．隐极发电机发生机端三相短路,短路瞬间转子电流将包括。

36．有功负荷最优分配的原则是。

37．线路存在电抗的原因是当线路有电流通过是存在。

38．线路存在电纳的原因是当线路有电流通过是存在。

39．线路存在电导的原因是当线路有电流通过是存在。

40．如果一条支路的阻抗为R+jX ,则它是。

41．如果一条支路的阻抗为R-jX ,则它是。

42．如果一条支路的导纳为G+jB ,则它是。

电力系统分析复习题（附参考答案）一、单选题（共58题，每题1分，共58分）1.三绕组变压器的(____)没有分接头。

A、$低压侧$B、$三侧都可以装C、高压侧$D、$中压侧$正确答案：A2.要保证良好的电压质量，(____)必须保持平衡。

A、有功功率$B、$视在功率$C、$无功功率$D、$波形质量正确答案：C3.电网中无功功率的流向是(____)。

A、从电压高的节点流向电压低的节点$B、$从相位滞后相流向相位超前相C、$从相位超前相流向相位滞后相$D、$从电压低的节点流向电压高的节点$正确答案：A4.一般说，在我国，高压电网的电压等级是(____)。

A、$330-1000kVB、$l-35kV之间$C、$35-220kV$D、1kV以下$正确答案：C5.冲击电流主要用于检验电气设备和载流导体的(____)。

A、$动稳定性$B、$载流量$C、$耐压等级D、热稳定性$正确答案：A6.三相导线的几何均距越大，则导线的电抗(____)。

A、$越小$B、$不确定C、$不变$D、越大$正确答案：D7.220kV电力线路的平均额定电压为(____)。

A、$220kV$B、$221kV$C、230kV$D、$242kV正确答案：C8.在变压器的参数计算中，不能用空载试验特性数据求的是(____)。

A、$电导和电纳$B、$电阻和电抗C、电抗和电导$D、$电阻和电纳$正确答案：B9.某110kV线路某点的实际电压为115.5kV，则电压偏移为(____)。

A、4%$B、$5%C、$10%$D、$2.5%$正确答案：B10.发电机的额定电压比所连线路的额定电压高(____)。

A、5%$B、$0%$C、$10%衡$D、$7.5%正确答案：A11.关于电力元件的正序阻抗、负序阻抗和零序阻抗阻抗，下述说法中错误的是(____)。

A、$电抗器正序阻抗、负序阻抗和零序阻抗相等B、$静止元件的正序阻抗、负序阻抗和零序阻抗都不相同$C、静止元件的正序阻抗等于负序阻抗$D、$旋转元件的正序阻抗、负序阻抗和零序阻抗严格讲各不相同$正确答案：B12.在枯水季节，宜选(____)作为主调频电厂。

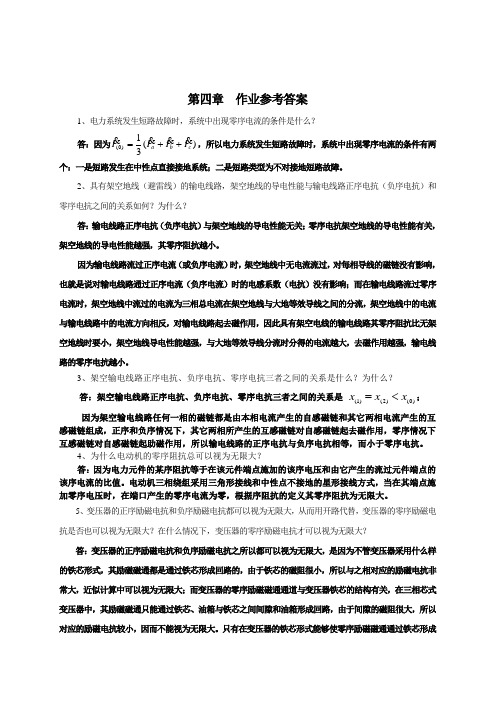

第四章 作业参考答案1、电力系统发生短路故障时，系统中出现零序电流的条件是什么？ 答：因为)(31)0(c b a I I I I ++=，所以电力系统发生短路故障时，系统中出现零序电流的条件有两个：一是短路发生在中性点直接接地系统；二是短路类型为不对接地短路故障。

2、具有架空地线（避雷线）的输电线路，架空地线的导电性能与输电线路正序电抗（负序电抗）和零序电抗之间的关系如何？为什么？答：输电线路正序电抗（负序电抗）与架空地线的导电性能无关；零序电抗架空地线的导电性能有关，架空地线的导电性能越强，其零序阻抗越小。

因为输电线路流过正序电流（或负序电流）时，架空地线中无电流流过，对每相导线的磁链没有影响，也就是说对输电线路通过正序电流（负序电流）时的电感系数（电抗）没有影响；而在输电线路流过零序电流时，架空地线中流过的电流为三相总电流在架空地线与大地等效导线之间的分流，架空地线中的电流与输电线路中的电流方向相反，对输电线路起去磁作用，因此具有架空电线的输电线路其零序阻抗比无架空地线时要小，架空地线导电性能越强，与大地等效导线分流时分得的电流越大，去磁作用越强，输电线路的零序电抗越小。

3、架空输电线路正序电抗、负序电抗、零序电抗三者之间的关系是什么？为什么？答：架空输电线路正序电抗、负序电抗、零序电抗三者之间的关系是 )0()2()1(x x x <=；因为架空输电线路任何一相的磁链都是由本相电流产生的自感磁链和其它两相电流产生的互感磁链组成，正序和负序情况下，其它两相所产生的互感磁链对自感磁链起去磁作用，零序情况下互感磁链对自感磁链起助磁作用，所以输电线路的正序电抗与负序电抗相等，而小于零序电抗。

4、为什么电动机的零序阻抗总可以视为无限大？答：因为电力元件的某序阻抗等于在该元件端点施加的该序电压和由它产生的流过元件端点的该序电流的比值。

电动机三相绕组采用三角形接线和中性点不接地的星形接线方式，当在其端点施加零序电压时，在端口产生的零序电流为零，根据序阻抗的定义其零序阻抗为无限大。

国网考试之电力系统分析电力系统分析题库B 、交流 750kv,直流±500kv ；C 、交流 500kv,直流±800kv ；；D 、交流 lOOOkv ,直流±800kv o10、用于连接220kv 和llOkv 两个电压等级的降压变压器，其两侧绕组的额定电压应为（）OA 、220kv 、llOkv ；B 、220kv 、U5kv ；C 、242Kv 、121Kv ；D 、220kv 、121kv 。

11、对于一级负荷比例比较大的电力用户，应采用的电力系统接线方式为（）。

A 、单电源双回路放射式； B 、双电源供电方式；C 、单回路放射式接线；D 、单回路放射式或单电源双回路放射式。

12、关于单电源环形供电网络，下述说法中正确的是（）。

正常运行方式下电压质量好；正常运行及线路检修（开环运行）情况下都有好的电压质量；正常运行情况下具有较好的电压质量，但在线路检修时可能出现电13、关于各种电压等级在输配电网络屮的应用，下述说法屮错误的是（A 、交流500kv 通常用于区域电力系统的输电网络;B 、交流220kv 通常用于地方电力系统的输电网络;C 、交流35kv 及以下电压等级通常用于配电网络；D 、除10kv 电压等级用于配电网络外，10kv 以上的电压等级都只能用于输电网络。

14、 UOkv 及以上电力系统应采用的屮性点运行方式为（ A 、直接接地； B 、不接地； C 、经消弧线圈接地;15、电力系统经消弧线圈接地时，应采用的补偿方式为（16、UOkv 及以上电力系统中，架空输电线路全线架设避雷线的目的是（）。

A 、减少线路雷击事故，提高供电可靠性；B 、减少雷击事故，提高电能质量;D 、减少雷击事故，提高输电线路的耐压水平。

17、根据我国现行规定，对于大型电力系统频率偏移的要求是（A 、供电可靠性差、B 、供电可靠性高、C 、供电可靠性高、压质量较差的情况；但电压质量较差。

目录第一部分电力系统稳态分析第一章电力系统的基本概念第二章电力系统的元件参数及等值电路第三章简单电力系统的计算和分析第四章电力系统潮流的计算机算法第五章电力系统的有功功率和频率调整第六章电力系统的无功功率和电压调整第二部分电力系统暂态分析第七章电力系统故障分析的基本知识第八章同步发电机突然三相短路分析第九章电力系统三相短路的实用计算第十章对称分量法及元件的各序参数和等值电路第十一章不对称故障的分析、计算第十二章电力系统各元件的机电特性第十三章电力系统静态稳定第十四章电力系统暂态稳定第十五章研究生入学考试试题附录第一部分电力系统稳态分析电力系统稳态分析，研究的内容分为两类，一类是电力系统稳态运行状况下的分析与潮流分布计算，另一类是电力系统稳态运行状况的优化和调整。

第一章电力系统的基本概念1-1 什么叫电力系统、电力网及动力系统？电力系统为什么要采用高压输电？1-2 为什么要规定额定电压？电力线、发电机、变压器和用电设备的额定电压是如何确定的？1-3 我国电网的电压等级有哪些？1-4 标出图1-4电力系统中各元件的额定电压。

1-5 请回答如图1－5所示电力系统中的二个问题：⑴ 发电机G 、变压器1T 2T 3T 4T 、三相电动机D 、单相电灯L 等各元件的额定电压。

⑵ 当变压器1T 在+2.5%抽头处工作，2T 在主抽头处工作，3T 在-2.5%抽头处工作时，求这些变压器的实际变比。

1-6 图1-6中已标明各级电网的电压等级。

试标出图中发电机和电动机的额定电压及变压器的额定变比。

1-7 电力系统结线如图1-7所示，电网各级电压示于图中。

试求：⑴发电机G 和变压器1T 、2T 、3T 高低压侧的额定电压。

⑵设变压器1T工作于+2.5%抽头， 2T 工作于主抽头，3T 工作于-5%抽头，求这些变压器的实际变比。

1-8 比较两种接地方式的优缺点，分析其适用范围。

1-9 什么叫三相系统中性点位移？它在什么情况下发生？中性点不接地系统发生单相接地时，非故障相电压为什么增加3倍？1-10 若在变压器中性点经消弧线圈接地，消弧线圈的作用是什么？ 1-11 什么叫分裂导线、扩径导线？为什么要用这种导线？1-12 架空线为什么要换位？规程规定，架空线长于多少公里就应进行换位？1-13 架空线的电压在35kV 以上应该用悬式绝缘子，如采用X —4.5型绝缘子时，各种电压等级应使用多少片绝缘子？第二章 电力系统各元件的参数及等值网络2-1 一条110kV 、80km 的单回输电线路，导线型号为LGJ —150，水平排列，其线间距离为4m ，求此输电线路在40℃时的参数，并画出等值电路。

4-1.选择填空1．电力系统稳态分析中所用阻抗指的是（ A ）A．一相等值阻抗B．两相阻抗C．三相阻抗D．四相阻抗2．节点导纳矩阵为方阵，其阶数等于（ B ）A．网络中所有节点数B．网络中除参考节点以外的所有节点数C．网络中所有节点数加1 D．网络中所有节点数减23．牛顿-拉夫逊潮流计算的功率方程是由下列什么方程推导得到的（C）A.回路电流方程 B.支路电流方程C.节点电压方程D.以上都不是4．对PQ节点来说，其待求量是（ A ）A．电压的大小U和电压的相位角δ B. 有功功率P和无功功率QC. 有功功率P和电压的大小UD. 无功率Q和节点电压的相位角δ5．对PV节点来说，其待求量是（D）A．电压的大小U和电压的相位角δ B. 有功功率P和无功功率QC. 有功功率P和电压的大小UD. 无功率Q和节点电压的相位角δ6）PQ节点是指（ B ）已知的节点。

A．电压的大小U和电压的相位角δ B. 有功功率P和无功功率QC. 有功功率P和电压的大小UD. 无功率Q和节点电压的相位角δ7．以下说法不正确的是（B）A．功率方程是非线性的。

B．雅可比矩阵是对称的。

C．导纳矩阵是对称的。

D．功率方程是从节点电压方程中推导得到的。

8．潮流计算的P—Q分解法是在哪一类方法的基础上派生而来的（C）A．阻抗法B．直角坐标形式的牛顿—拉夫逊法C．极坐标形式的牛顿—拉夫逊法D．以上都不是9．如果已知某一电力网有6个独立节点，其中1个平衡节点，3个PQ节点，2个PV节点，则以下说法不正确的是（ D ）。

A．其导纳矩阵为6阶。

B.其B'矩阵为5阶。

C．其B''矩阵为3阶。

D.其雅可比矩阵为6阶。

10．P—Q分解法和牛顿—拉夫逊法进行潮流计算时，当收敛到同样的精度时，二者的迭代次数是（A）A.P—Q分解法多于牛顿—拉夫逊法B.牛顿—拉夫逊法多于P—Q分解法C.无法比较D.两种方法一样4-2.填空1．用牛顿-拉夫逊法进行潮流计算是指（用牛顿-拉夫逊迭代法求解电力网的非线性功率方程组）。

第四章复习题一、选择题1、n节点电力系统中，PQ节点的数目为m，平衡节点的数目应为（）。

A．n-m-1 B．n-m-2 C．1 D．可以为02、在电力系统潮流计算中，PV节点的待求量是（）A．Q、δB．P、Q C．V、δD．P、V3、计算机解潮流方程时，经常采用的方法是（）A．递推法B．迭代法C．回归法D．替代法4、潮流计算中的P-Q分解法是在哪一类方法的基础上简化来的（）A．阻抗法B．直角坐标形式的牛顿——拉夫逊法C．高斯——赛德尔法D．极坐标形式的牛顿——拉夫逊法5、电力系统潮流计算时某物理量的单位为Mvar，则该量是( )A.有功功率B.无功功率C.视在功率D.有功电量6、在电力系统中平衡节点的数量( )A.必有一个B.是大量的C.少量或没有D.数量最多7、一般潮流分析中将节点分为几类( )A.四类B.三类C.二类D.一类8、潮流计算时，下列节点中，哪一类节点一般只有一个，且必需有一个( )A.PQ节点B.PU节点C.平衡节点D.QU节点9、用牛顿—拉夫逊法进行潮流计算时，线性修正方程求解的是（）A．线路的功率B．节点的注入功率C．节点的电压值D．节点电压的修正量10、节点导纳矩阵为方阵，其阶数等于（）A．网络中所有节点数B．网络中除参考节点以外的节点数C．网络中所有节点数加1 D．网络中所有节点数加211、潮流方程是( )A．代数方程B．微分方程C．代数方程组D．微分方程组12、计算潮流时牛顿—拉夫逊法与高斯—塞德尔法相比的主要优点是（）A．对初值要求低B．占用内存少C．收敛性好，计算速度快D．复杂13、解潮流方程的方法是( )A．解析法B．数值方法C．手算法D．对数法二、判断题1、用牛顿—拉夫逊法进行潮流计算时，线性修正方程求解的是节点的电压值。

（）2、同样的迭代次数，牛顿-拉夫逊法比PQ分解法精度高。

（）三、填空题1、在计算机算法中，若PV节点的无功功率越限，则该节点应________________________。

电力系统分析习题集(第四章)————————————————————————————————作者：————————————————————————————————日期：电力系统分析习题集（第四章）【例4-1】试求解图2-8的简单系统的最优潮流。

【解】除由图2-8提供的系统母线负荷功率数据、线路参数和变压器支路参数数据、变压器变比数据（非标准变比在首端）之外，以下顺序给出线路传输功率边界、发电机有功、无功出力上下界和燃料耗费曲线参数(燃料耗费曲线所用有功功率变量为标幺值)。

若不作说明所有数据都是以标幺值形式给出，功率基准值为100MVA ，母线电压上下界分别为1.1和0.9。

表4-1线路传输功率边界支路号 首末端母线号 线路传输功率边界 1 1-2 2 2 1-3 0.65 3 2-3 2 4 2-4 6 53-5 5表4-2发电机数据发电机序号 母线号 出力上界 出力下界 燃料耗费曲线参数 有功 无功 有功 无功 二次系数 一次系数 常 数 1 4 8 3 1 -3 50.4395 200.4335 1200.6485 25851-2.1200.55500.7461857.201首先，我们先列出该算例的数学模型和有关计算公式。

在该算例中，共有节点5个，相应的状态变量为： {}5544332211~V V V V V θθθθθ=x 系统中有2台发电机，没有其它无功源，因此控制变量为： {}2121~R R G G Q Q P P =u应该指出，此处发电机和无功源的编号与节点编号无关，是独立编号的。

这是因为系统中一个节点可能接有多台发电机的缘故。

因此系统中总变量共14个：{}55443322112121V V V V V Q Q P P R R G G θθθθθ=x 。

最优潮流的数学模型为：目标函数：.min )()(022122222011112121a P a P a a P a P a G G G G +++++约束条件：每个节点有2个潮流方程，共有10个等式约束条件。

《电⼒系统分析》复习题及答案《电⼒系统分析》复习题1⼀、填空题1、电⼒⽹络主要由电⼒线路和（变压器或变、配电装置或变电所）组成。

2、电能⽣产最基本⾸要的要求是( 保证安全可靠持续供电 )。

3、连接额定电压分别为220kV 和35kV 两个电⼒⽹的⼀台降压变压器，变压器的两侧均接线路，则此变压器的变⽐为（220/38.5或5.7 ）。

4、在我国110kV 以上电⼒系统的中性点运⾏⽅式⼀般为（直接接地）。

5、电压降落指元件两端电压的（相量差）。

6、在电磁环⽹中，由于变压器变⽐不匹配⽽产⽣的功率称为（循环功率；）。

7、电⼒系统频率的⼀次调整，通过调节发电机组上的（调速器）完成。

8、双绕组变压器的分接头在（⾼压绕组）侧。

9、短路冲击电流指的是（短路电流最⼤可能的瞬时值）。

10、经过派克变换后同步发电机等效的dd 、qq 绕组之间的互感为（0）。

⼆、单项选择题1、电导是反映电流流经导线⽽产⽣的__D__的参数。

A 热效应；B 磁场效应；C 电场效应；D 电晕和漏磁损耗 2、100km 的架空线属于___B____。

A 长线；B 短线；C 中等长度线；D 都不对3、长线路、重负荷的中枢点采⽤的调压⽅式是____B_____。

A 顺调压 B 逆调压 C 常调压4、潮流⽅程是由____B_____推导得来的。

A 回路电流⽅程；B 节点电压⽅程；C ⽀路电压⽅程；D 割集⽅程 5、P-V 节点是_______B_____的节点。

A 节点的有功功率和电压未知；B 节压已知；C 节点的电压和相⾓未知；D 节点的电压和相⾓已知B 有功电流流过电抗；C ⽆功电流流过电阻；D ⽆功电流流过电抗7、短路后没有零序电流的不对称短路是___B______。

A 单相短路；B 两相短路；C 三相短路；D 两相短路接地8、电⼒系统进⾏潮流的调整和控制措施，错误的是____D_____。

A 串联电感 B 串联电容 C 附加串联加压器 D 并联电感三、简答题1、试写出发⽣A 、C 两相短路故障，故障处的相量边界条件和序分量边界条件？答：相边界条件=+==00fc fa fb fc fa I I I U U序边界条件=+==00)2()1()0()2()1(fb fb fb fb fb I I I U U2、电⼒⽹络接线如图所⽰，画出零序⽹络。
