湖南省电厂技术工作（方案、措施、汇报、请示、总结）汇报题目: 220kV升压站刀闸传动机构改造方案编写:审核:审定:同意:11月08 日220kV升压站刀闸传动机构改造方案1.引言:我厂220KV升压站内旳隔离开关由于使用时间长, 出现了多种缺陷, 由于没有对刀闸旳传动机构进行解体大修, 以致产生了目前隔离刀闸普遍操作困难等缺馅。

2.现实状况分析:220kV升压站目前共有隔离刀闸29组, 其中GW7型隔离刀闸22组, GW16型隔离刀闸7组, 自95年投产运行以来, 刀闸连杆机构锈蚀变形较严重, 由于没有对刀闸旳传动机构进行解体大修, 以致产生了目前隔离刀闸普遍操作困难等缺馅严重影响机组安全运行。

3.改善方案:a.对刀闸传动机构进行改造, 更换动、静触头及导电部分, 将触指额定电流从1600A提高至A；b.更换原旧旳电动操作机构箱；c.轴承底座装配更换；d.刀闸其他部位进行完善化处理；e.对各传动部位进行润滑处理, 各金属表面进行防腐处理；f.刀闸调试, 机构内有关刀闸旳信号进行检查调试；4.施工技术措施:(1)准备好刀闸从传动机构改造所需备品、工具及材料, 如主刀闸带电部分（包括刀闸静触头、动触头、动触头连杆）、管子钳、润滑脂、呆扳手、套筒扳手、内六角扳手、清洗剂等；(2)办理工作票, 经检查安措无误后, 办理工作票动工；(3)在工作负责人旳监护下, 在刀闸底座高度及上支撑瓷瓶底部高度搭设检修平台；(4)确认断开刀闸控制箱旳操作电源及动力电源后, 开始拆卸刀闸主闸刀旳带电部分, 并记录好动、静触头与连接杆旳安装尺寸；(5)清洗瓷瓶顶部连接螺孔, 将新刀闸带电部分别安装就位, 静触头装配固定在两边瓷瓶上端, 导电杆装配固定在中间瓷瓶上端, 并安装好触架接地静触头装配；(6)用摇把手动分合刀闸, 调整导电杆旳长度和动触头与触指面平行度, 使动触头合闸位置时, 插入触指旳深度为70±5mm, 并使每一种触指旳前后两点与动触头和静触头都能保持良好旳接触后, 紧固好动触头与导电杆旳连接螺栓；(7)用摇把手动分、合刀闸, 检查操动机构及传动系统旳动作状况, 在运动部分加润滑剂, 检查刀闸三相似期性, 如不一样期, 调整刀闸底座下端旳四连杆, 并对转动瓷瓶底部旳轴承座内加润滑脂（润滑油）, 量取同一相刀闸下部两连杆旳长度, 使其差值不超过5mm, 如仍不能同期, 松开转动瓷瓶底部旳固定螺栓, 调整转动瓷瓶, 使其三相分闸同期性≤20mm；(8)用摇把手动分刀闸, 观测主闸刀旳动作状况, 测量机构到分闸位置时, 每个断口旳有效距离应不不不小于1.15m, 用摇把手动合刀闸, 机构到合闸位置时隔离开关静触头与电动杆应基本成一直线；(9)清洗刀闸三相刀闸旳上、下支撑瓷瓶, 并检查瓷瓶旳完好性；(10)联络控制部电控人员, 对刀闸主闸刀回路电阻及接地闸刀回路电阻, 使其符合试验规程；(11)联络运行人员, 送上刀闸控制箱动力及操作电源, 电动分合刀闸, 检查主刀闸旳分合状况及辅助接点旳转换状况。

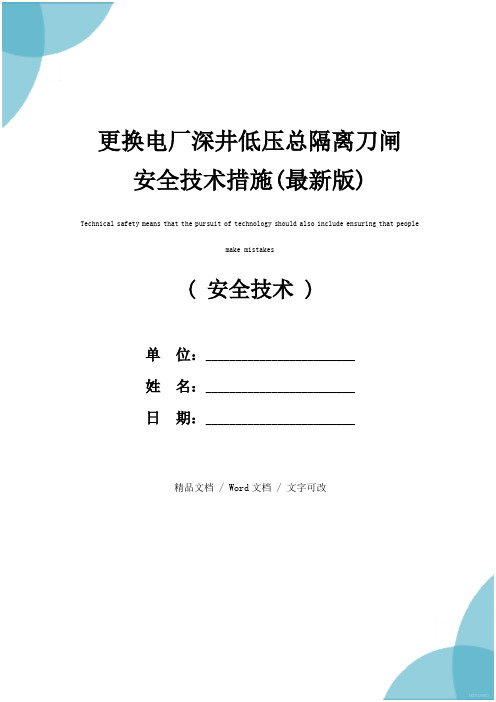

( 安全技术 )单位：_________________________姓名：_________________________日期：_________________________精品文档 / Word文档 / 文字可改更换电厂深井低压总隔离刀闸安全技术措施(最新版)Technical safety means that the pursuit of technology should also include ensuring that peoplemake mistakes更换电厂深井低压总隔离刀闸安全技术措施(最新版)为了保障此次更换电厂深井低压总隔离刀闸工作的安全，特制定本安全技术措施,望所有作业人员认真学习，严格执行：一、施工组织工程负责人：周耀施工负责人：胡东晓现场施工人员：二、主要工器具及材料准备作业前由作业班组长组织作业工具和材料确保作业时材料充足，工具齐全。

三、施工工序1、办理停电工作票，待变压器电厂深井负荷侧停电后，拉开电厂高压隔离刀闸。

2、对低压刀闸电源负荷侧验电，确保刀闸两侧无电。

3、更换所需隔离刀闸。

4、更换完毕后，由施工负责人检查更换情况。

5、施工负责人派专人清理现场工具材料。

6、合上总隔离刀闸，办理消票手续，汇报调度。

四、安全措施1、施工前必须将本措施贯彻到每一个参加施工的作业人员，并做到人人签字，没有参加学习的人员不得参加该项施工。

2、作业人员必须佩带好防护用品，正确使用劳动防护用品。

3、作业前，施工负责人必须明确人员分工、讲清作业内容、步骤、安全注意事项。

4、所有作业人员必须持证上岗。

5、作业完毕后，负责人必须检验，确保无误后方可送电调试。

6、作业人员抬重物时必须轻拿轻放，相互配合，杜绝砸伤事故发生。

五、未尽事宜严格按照国家相关规定和集团公司相关安全、技术要求执行综合维修队2011年4月9日更换电厂深井低压总隔离刀闸施工会签表工程负责人：施工负责人：现场监护人：分管技术领导：分管安全领导：施工参与人员：云博创意设计MzYunBo Creative Design Co., Ltd.。

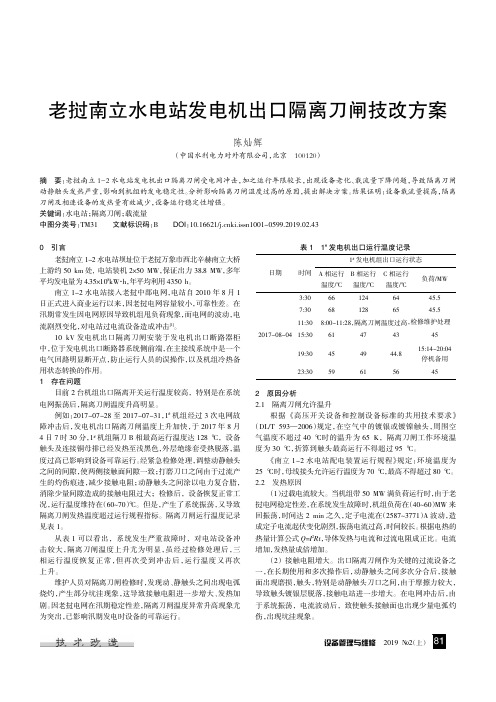

设备管理与维修2019翼2（上）老挝南立水电站发电机出口隔离刀闸技改方案陈灿辉（中国水利电力对外有限公司，北京100120）摘要：老挝南立1-2水电站发电机出口隔离刀闸受电网冲击，加之运行年限较长，出现设备老化、载流量下降问题，导致隔离刀闸动静触头发热严重，影响到机组的发电稳定性。

分析影响隔离刀闸温度过高的原因，提出解决方案。

结果证明：设备载流量提高，隔离刀闸及相连设备的发热量有效减少，设备运行稳定性增强。

关键词：水电站；隔离刀闸；载流量中图分类号：TM31文献标识码：B DOI ：10.16621/ki.issn1001-0599.2019.02.430引言老挝南立1-2水电站坝址位于老挝万象市西北辛赫南立大桥上游约50km 处,电站装机2伊50MW ，保证出力38.8MW ，多年平均发电量为4.35伊108kW ·h ，年平均利用4350h 。

南立1-2水电站接入老挝中部电网，电站自2010年8月1日正式进入商业运行以来，因老挝电网容量较小，可靠性差。

在汛期常发生因电网原因导致机组甩负荷现象，而电网的波动，电流剧烈变化，对电站过电流设备造成冲击[1]。

10kV 发电机出口隔离刀闸安装于发电机出口断路器柜中，位于发电机出口断路器系统侧前端，在主接线系统中是一个电气回路明显断开点，防止运行人员的误操作，以及机组冷热备用状态转换的作用。

1存在问题目前2台机组出口隔离开关运行温度较高，特别是在系统电网振荡后，隔离刀闸温度升高明显。

例如：2017-07-28至2017-07-31，1#机组经过3次电网故障冲击后，发电机出口隔离刀闸温度上升加快，于2017年8月4日7时30分，1#机组隔刀B 相最高运行温度达128益，设备触头及连接铜母排已经发热至浅黑色，外层绝缘套受热脱落，温度过高已影响到设备可靠运行。

经紧急检修处理，调整动静触头之间的间隙，使两侧接触面间隙一致；打磨刀口之间由于过流产生的灼伤痕迹，减少接触电阻；动静触头之间涂以电力复合脂，消除少量间隙造成的接触电阻过大；检修后，设备恢复正常工况，运行温度维持在（60~70）益。

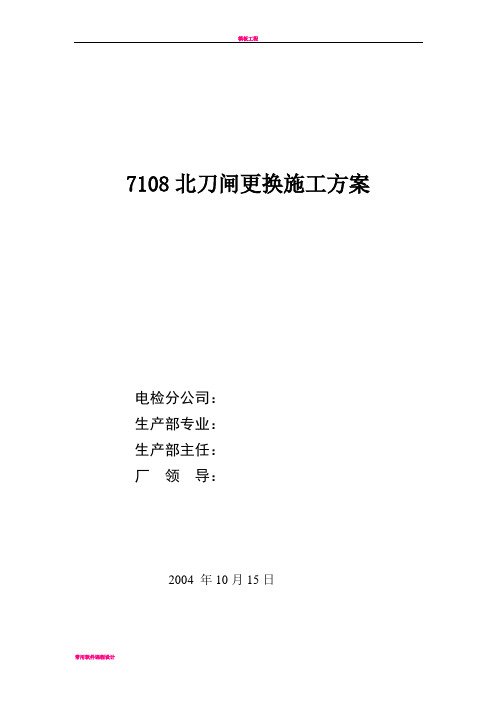

7108北刀闸更换施工方案电检分公司：生产部专业：生产部主任：厂领导：2004 年10月15日一、设备概况及更换原因我厂220KV变电所8号主变7108北隔离开关（原型号：GW6-220（G）D 采用CJ2-G型电动操作机构）投运于1986年，迄今已经连续运行近20年，主要存在如下问题：曾多次出现分闸时分不到位的现象；结合安评要求应更换为加强型绝缘子的隔离开关；曾出现平衡弹簧断裂；各转动部位长期爆露于室外，锈蚀严重，由于传动、转动各关节的间隙内缺少润滑或干枯或锈蚀，使静摩擦力大，运行操作时对瓷柱的拉力也就很大，已超过其承受极限。

根据厂家建议和兄弟单位的运行经验，建议更换。

所更换隔离开关型号：GW6A-252D(W)，操作机构型号：CJ2-XG,是GW6-220（G）D的第二代产品，厂家：沈阳高压开关有限责任公司。

二、准备工作1、开工作票2、需要吊车臂长16米，起吊重量大于700Kg3、液压升降平台或工程车一台，升降高度9米，载重500Kg4、绝缘梯子9米2台5、电、火焊工具材料6、常用工具：扳手、手锤、钢丝绳7、其它检修所需的材料8、新设备到货检查好，提前运至现场。

9、设备更换前，组织参加检修的施工人员学习本施工方案，使工作人员做到心中有数。

10、人员组织及分工1）工作负责人宋克勤2）起重负责人戴维3）工作组成员沈阳高压开关有限责任公司技术人员及配电班全体4）现场卫生管理：黄梅、李艳辉5）检查及验收人员厂、分公司及班组负责人三、施工组织、技术措施1、使用吊车，设专人指挥。

2、旧设备拆除，用吊勾钩好待拆设备，方可拆除设备引线和地角螺丝等。

3、应一相一相地进行。

当引线拆下时，要用白布带拴好徐徐落下，不要甩动，以防靠近碰到临近带电设备。

4、当设备被吊起时，检修安装人员要离开设备。

5、新设备安装，使用吊车将设备基本就位，只有将其底角安装螺丝紧固好，并检查瓷瓶根部完好后，方可使用梯子或升降平台拆卸吊钩。

6、引线接引，各接触面处理干净，对铜铝过渡接头需要挂锡，保证接触良好，不发热。

小区道闸系统改造升级实施方案2014年，为了解决住宅小区车辆进出管理的问题，XXX提出了一项技术方案。

随着人们生活水平的提高，汽车已经成为了现代化的交通工具，并逐渐走入了家庭。

因此，住宅小区的车辆出入管理成为了各小区物业管理公司的重要任务。

为了保证停车的安全有序，各小区都需要采取相应的解决方案。

目前，大部分小区采用人工门禁和手动控制挡车闸闸杆的方式进行管理，但这种方式存在一些缺陷。

现有的出入口道闸管理方式存在以下问题：在小区内车辆增多、停车位有限的情况下，需要解决以下问题：1）本小区内登记的车辆进出的日常管理；2）外来车辆的限制通行管理；3）车辆进出信息的记录；4）停车缴费的管理。

为了解决这些问题，提高小区车辆出入管理的效率和安全性，我们提出了一种出入口道闸管理升级方案。

3．出入口道闸管理升级方式我们提出的出入口道闸管理升级方案包括以下几个方面：1）采用自动化道闸系统，实现车辆自动进出；2）安装车牌识别系统，对车辆进行识别和记录；3）设置出入口闸杆的开放和关闭规则，限制非本小区车辆通行；4）实现停车缴费的自动化管理。

4．出入口道闸管理升级目的和意义通过出入口道闸管理升级方案的实施，可以达到以下目的和意义：1）提高小区车辆出入管理的效率和安全性；2）减少人工管理的成本和工作量；3）方便住户的停车和缴费；4）提高物业管理公司的服务质量和管理水平。

目前小区的车辆管理方式是通过人工发放进出证和门卫人员手动控制道闸。

然而，这种方式存在门卫人员行为容易偏离规范的问题，可能会导致收费和安全方面的隐患，也无法满足车主便捷的需求。

为了解决这些问题，可以采用非接触射频卡或智能牌照识别技术来升级出入口道闸管理。

与非接触射频卡相比，智能牌照识别技术更加智能化和方便，可以更好地管理车主和车辆信息。

通过升级出入口道闸管理，可以消除漏洞，保证收费和安全，同时也能满足车主便捷的需求。

因此，这种升级管理方式具有重要的目的和意义。

大唐华银电力股份耒阳分公司技术工作（方案、措施、汇报、请示、总结）报告题目：二期升压站220KV隔离开关改造可行性研究报告编写：胡国成初审：复审：审定：批准：大唐华银电力股份耒阳分公司设备管理部2015年11月20 日二期升压站220KV隔离开关改造可行性研究报告一、前言（一）项目名称：二期升压站220KV隔离开关改造（二）项目性质：技术改造（三）可研编制人：胡国成（四）项目负责部门：设备管理部（五）项目负责人：成志宇二、项目提出的背景及改造的必要性（一）承担可行性研究的单位：大唐华银电力股份耒阳分公司（二）项目提出的背景：二期升压站220KV隔离开关生产厂家是西开高压开关有限责任公司，自2003年12月投产运行，至今已有11年，，由于技术升级，生产厂家现已经不生产该系列产品，备品备件难以购买，给我公司该系列隔离开关维护、维修带来许多困难，影响网调设备的安全可靠运行，特提出本改造方案。

（三）进行技术改造的必要性：二期升压站220KV隔离开关投产运行11年，故障逐年增多，主要表现在以下几个方面：1、隔离开关发热，发热部位多样化，其中以6642隔离开关C相静触头发热最为严重，温度达77℃，6402隔离开关A相上下导电杆接触盘发热（300MW负荷）温度接近74℃，6402隔离开关B相下出线座发热，温度接近60℃。

6642隔离开关C相静触头红外线成像图片6402隔离开关A相上下导电杆接触盘发热红外线成像图片6402隔离开关B相下出线座红外线成像图片2、隔离开关零部件劣化、破损，导致隔离开关无法正常工作，其中以6641隔离开关B 相上下导电杆接触盘、6301隔离开关B相下出线座导电接触盘压紧弹簧断裂散架最为严重。

6641隔离开关B相中间导电接触盘压紧弹簧断裂散架图片 6641隔离开关B相中间导电接触盘压紧弹簧断裂散架图片6301隔离开关B相下出线座导电接触盘压紧弹簧断裂散架图片3、分合闸不到位、动触头锈蚀打不开等待其他缺陷，影响网调设备安全可靠运行。

110kV刀闸技改施工安全技术组织措施一、工程概况：1.1 工程名称：110kVXX变110kVⅡ段刀闸技改1.2 工程规模：①由于#2主变17B1刀闸、#2主变中性点刀闸17B8、内桥17M1刀闸、110KvⅡ段PT刀闸17M4 共四组刀闸非完善化产品，且经常出现发热，此次安排对这两组刀闸进行技改本次隔离开关技改的内容是：隔离开关所有安装的零部件拆除，端子箱更换及部分二次回路改造（含敷设电缆）等。

拆下110kV旧隔离刀闸运往指定场地摆放1.3 设计技术交底①本次大修的隔离开关为户内布置，其基础槽钢应采用不少于两根-60*6扁钢在不同地点与主接地网相连接。

②本设计的安装图系由厂家提供的电子版图纸绘制,安装单位在现场施工时应对到货设备与设备安装图进行核对尺寸后方可进行安装。

③本工程为技改工程，新装的电缆在经过老电缆沟，原有防火设施可能被破坏，届时必须予以修复。

④本期施工时需要认真核对现场，若设计图纸中出现某些与现场不符的情况,则请现场施工时施工单位需注意各图纸说明并结合现场实际情况认真核对后接线。

施工单位在现场施工时如对设计图纸中的接线有改动，则请做好记录并及时联系设计单位。

二、施工组织措施(1)施工组织机构的设置2.1.1 筹建单位：供电有限公司项目负责人：2.1.2施工管理单位：电力工程有限公司项目负责人：施工班组：工程队项目负责人：工作负责人：安全员：工作班人员：2.1.3 现场监理：监理咨询有限公司2.1.4 设计单位：设计院2.2.1施工技术资料准备本工程电气部分图纸由建设单位提供3份图纸，用于施工组技术负责人1份，施工班组1份，竣工图1份。

2.2.2施工技术工作准备施工前技术人员必须预先熟悉电气安装施工图，审核图纸，发现问题应及时与建设、监理沟通，必要时通过工程联系单通知设计院；参加施工图会审，并对施工人员进行技术交底。

开工前工程施工技术管理组必须对全体人员进行安全及技术交底，熟悉设备现场状况、安全措施、带电部位及危险点。

编号：JJGD-HKFGS-ZY002 110KV新桥变电站35KV隔离刀闸及35KV母线更换作业指导书编写：邹光涛 2006年 00 月 00 日审核：年月日批准：年月日作业负责人：余斌作业时间：2006年00月00日00时至2006年00月00日00时九江供电公司湖口分公司范围：本作业指导书的应用范围适用我公司110KV新桥变电站35KV隔离刀闸和35KV母线更换工作，仅适用于该变电站的35KV隔离刀闸更换。

引用文件：下列标准及技术资料所包含的条文，通过在本作业指导书中引用，而构成为本作业指导书的条文。

本作业指导书出版时，所有版本均为有效。

所有标准及技术资料都会被修订，使用本作业指导书的各方应探讨使用下列标准及技术资料最新版本的可能性。

DL 408—1991 电业安全工作规程（发电厂和变电所电气部分）；国家电网公司电力安全工作规程（变电站和发电厂电气部分）。

DL 5009.3—1997 电力建设安全工作规程（变电所部分）。

GBJ 14—1990 电气装置安装工程:（GBJ147-90、GBJ148-90、GB50150-91）。

GW4-40。

5Ⅲ隔离开关说明书。

九江供电公司标准化作业安全措施卡；防止电力生产重大事故的二十五项重点要求实施细则（供电分册）。

准备工作安排人员要求工作内容设备工器具材料危险点分析人员分工安全措施110KV新桥变电站35KV隔离开关更换工作流程。

作业程序及作业标准开工检修电源的使用工作内容和工艺标准竣工验收记录作业指导书执行情况评估附录设备主要技术参数(参考性附录)。
