升压站试验报告汇总

【最新整理，下载后即可编辑】
试验报告
目录
一、1#主变试验报告 (3)
二、220kV断路器试验报告 (9)
三、电容式电压互感器试验报
告 (21)
四、电流互感器试验报告 (29)
五、隔离开关试验报告 (33)
六、金属氧化物避雷器试验报告 (49)
七、35kV真空断路器试验报告 (53)
八、SVG连接变试验报告 (71)
九、FC电气设备试验报告 (74)
十、电力电缆试验报告 (77)
十一、站用变试验报告 (81)
十二、35kV过电压保护器试验报告 (84)
十三、接地装置试验报告 (85)
电力变压器试验报告
套管交接试验报告
220kV六氟化硫断路交接试验报告
220kV六氟化硫断路交接试验报告
220kV六氟化硫断路交接试验报告
电容式电压互感器交接试验报告
电容式电压互感器交接试验报告
SF6绝缘电流互感器试验报告
SF6绝缘电流互感器试验报告
SF6绝缘电流互感器试验报告
隔离开关交接试验报告。

1 工程（设备）概况酒泉工程330kV升压站设备情况如下：以上为图纸设计设备数量，均以实际到货情况为主。

2编制依据3 作业前应做的准备工作和必须具备的条件3.1 施工前必须进行技术、安全交底，并做好记录。

3.2 熟悉厂家供货资料，并仔细阅读其技术资料，了解掌握其特性。

3.3 熟悉所用仪器、仪表的操作使用方法及注意事项。

3.4 所用仪器、仪表必须经校验合格并在有效期内。

4 参加作业人员的资格和要求4.1 试验组合体是班长、技术员、试验人员相结合方式，并且分工明确，各负其责。

4.2 全体试验人员必须经过技术培训、安全考试，且有一定的工作经验。

4.3 相关专业技术人员必须取得质检员证书后方可上岗。

4.4 进行试验时，严格执行《电气设备交接试验标准》。

5 施工用水、用电布置5.1 施工用电本工程施工用电从升压站三级配电箱接取。

5.2 施工用水无6 作业所需的工机具及仪器、仪表的规格和准确度7 作业程序、方法、内容及工作标准7.1 作业程序图7.1.1 SF6瓷柱式断路器试验程序：7.1.2 氧化锌避雷器试验程序：7.1.3 互感器的试验程序：7.1.4 330kV组合电器试验程序：7.1.5 隔离开关试验程序：7.1.6 悬式绝缘子与棒式支柱绝缘子试验程序：以上根据现场实际情况，可以适当调整试验顺序。

7.2 试验方法、内容及工作标准7.2.1 SF6瓷柱式断路器：(1) 测量断路器绝缘电阻值使用仪器：2500V兆欧表规程要求：整体绝缘电阻值测量，参照制造厂的规定执行标准。

(2) 测量每相导电回路的电阻使用仪器：接触电阻测试仪技术要求：通以直流电流100A，在单个灭弧室进出线接线板两端，测量的电压降≯4.5mV。

注意事项：330kV组合电器或隔离开关在分断位置；SF6瓷柱式断路器在合闸状态。

(3) 测量断路器分、合闸时间使用仪器：高压开关特性测试仪规程要求：测得时间应符合产品要求，测量应在额定操作电压、气压或液压下进行。

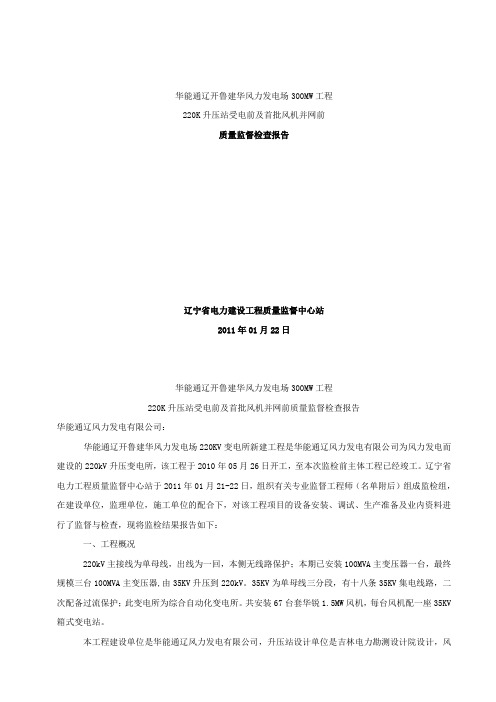

华能通辽开鲁建华风力发电场300MW工程220K升压站受电前及首批风机并网前质量监督检查报告辽宁省电力建设工程质量监督中心站2011年01月22日华能通辽开鲁建华风力发电场300MW工程220K升压站受电前及首批风机并网前质量监督检查报告华能通辽风力发电有限公司：华能通辽开鲁建华风力发电场220KV变电所新建工程是华能通辽风力发电有限公司为风力发电而建设的220kV升压变电所，该工程于2010年05月26日开工，至本次监检前主体工程已经竣工。

辽宁省电力工程质量监督中心站于2011年01月21-22日，组织有关专业监督工程师（名单附后）组成监检组，在建设单位，监理单位，施工单位的配合下，对该工程项目的设备安装、调试、生产准备及业内资料进行了监督与检查，现将监检结果报告如下：一、工程概况220kV主接线为单母线，出线为一回，本侧无线路保护；本期已安装100MVA主变压器一台，最终规模三台100MVA主变压器,由35KV升压到220kV。

35KV为单母线三分段，有十八条35KV集电线路，二次配备过流保护；此变电所为综合自动化变电所。

共安装67台套华锐1.5MW风机，每台风机配一座35KV 箱式变电站。

本工程建设单位是华能通辽风力发电有限公司，升压站设计单位是吉林电力勘测设计院设计，风场设计单位是上海电力勘测设计院有限公司，监理单位是山东华能建设项目管理有限公司，220KV升压站土建施工单位是长春建工新吉润建设有限公司，220KV升压站电气设备安装调试单位是四川岳池送变电公司，集电线路施工单位是通辽沈通电力安装公司，风机安装单位是中电大型设备安装工程有限公司，风机生产厂及调试单位是华锐风电科技（集团）股份有限公司，生产运行单位是华能通辽风力发电有限公司。

二、监检依据1．《变电站投运前电气安装调试质量监督检查典型大纲》2．《电气装置安装工程电气设备安装试验标准》3．《电力建设工程质量监督检查典型大纲（风力发电部分）》电建质监[2009]58号4．国家强制性标准条文5．相关的设计施工图纸及文件6．设备使用说明书，厂家文件等三．抽查质保资料及技术资料施工单位抽查核阅了变压器试验报告；220kV变电站1号主变试验报告；油试验报告；防雷防静电检测报告；1号主变压器安装记录；1号无功补偿电抗器引下线安装；接地装置安装；变电站电器设备安装工程建设标准强制性条文实施计划;主控室设备安装分部工程,特殊工种人员报审,仪器仪表报审,保护试验报告,瓦斯试验报告，CT、PT试验报告，保护调试方案,现场运行规定等。

云阳风电场110kV升压站工程是由河南第一火电建设公司承接建筑、电气安装、调试的施工项目，我公司自承接以来，就按照有关规定成立了升压站及集电线路工程项目部，在此工程中，我项目部本着目部本着“一次做好，精益求精，服务业主，争创精品，一次做好”的宗旨，克服重重困难，精心组织人员、机械设备，合理安排施工，严格按照施工工艺、施工程序和有关标准执行，积极做好技术交底和安全交底工作，严把质量关，在工程质量方面做到了一次施工一次验收通过，同时在施工中，根据风电场施工的特点，因地制宜的改进施工工艺和方法，使该项目的施工质量上了一个崭新的台阶。

工程于2013年4月30日正式开工，我公司在与大唐集团、卓越监理精诚合作、同甘共苦经过一年的奋战完成了建筑、安装和调试工作，经整体检查验收和消缺、完善，现云阳风电场110kV 升压站变电站工程已经具备带电运行条件现将工程情况总结如下：一、工程简介唐郏县云阳风电场工程位于郏县东南部、与襄城县交界，场区中心距离郏县县城约20km，距离平顶山市中心约20km，海拔240～500m 左右，属山地地形。

工程建设规模为34MW ，安装单机容量2000kW 的风电机组17 台。

考虑马鹏山风电场4 台2MW 风电机组的接入，郏县云阳风电场升压站按照最终规模42MW 进行设计。

本工程在风电场址就近建造110kV 升压站，风电场电能经1 台110kV、50MVA 主变压器升压后，通过1 回110kV 架空线路送至贾庄变电所。

二、施工范围在本工程中，我公司承担着建筑、安装和调试工作。

土建工程有生产综合楼、辅助楼、110kV区架构和基础、35kV配电间等。

安装工程有主变压器系统设备安装、110kV户外配电装置安装、35 kV户内配电装置、主控及直流系统设备安装等单。

调试工程为全站所有设备、控制和保护系统的动、静态调整试验。

三、施工管理3.1 施工进度为实现移交工期目标，云阳升压站及集电线路工程项目部遵照公司的质量方针和管理目标，精心组织，统筹安排，确保所有工程项目的施工，严格按计划进度控制，克服了因设计、设备、人员、天气等诸多方面造成的制约因素，通过对各主要建筑、安装和调试工期进行分析，倒排工期，确定每个阶段工程的施工期限，使施工进度管理保证重点，兼顾一般，符合连续、均衡施工要求。

某某有限公司检修工程技术标3目录一、工程概况 (1)二、主要施工内容及试验项目 (1)三、主要检修设备 (2)四、工程安排 (2)五、人员组织结构 (3)六、安全措施 (3)七、技术措施 (5)八、环境保护措施 (9)九、危险点预防控制措施 (10)十、附件 (13)某某有限公司220kV升压站电气设备预防性试验组织措施一、工程概况本工程某某有限公司220kV升压站位于某地，施工内容为一次电气设备预防性试验，每年分五次进场施工，检修内容包括某线、某线两路某某有限公司内部进线部分，220KV正副母线，#1、#2联合循环机组系统、#01启动变、15KV高厂变部分、#1、#2、#3、#4主变系统、6KV备用段部分等，具体每次检修部分、停送电时间由业主方确定。

二、主要工作内容和试验项目1、变压器：220kV变压器4台，15kV变压器2台，主要预试项目：绝缘电阻、直流电阻、介损、直流泄漏电流、中性点间隙CT、中性点避雷器、变压器冷却器水清洗、检查、清扫，螺丝紧固擦拭瓷瓶等。

2、启动变：220kV启动变1台，主要预试项目：绝缘电阻、直流电阻、介损、直流泄漏电流、有载调压开关、变压器冷却器水清洗、检查、清扫，螺丝紧固擦拭瓷瓶等。

3、断路器：220kV断路器8台，要检查项目：绝缘电阻、回路电阻、低电压试验、开关动作特性试验﹑分合闸线圈直流电阻测试﹑擦拭瓷瓶等。

4、刀闸：220kV刀闸24台、接地刀闸19台、变压器中性点接地刀闸4台，主要检查项目：接触电阻、传动部位注润滑油、电动手动是否正常、合闸同期、刀闸口接触情况检查、接触部分增补导电膏、擦拭瓷瓶等。

5、互感器：220kV电流互感器24台、220kV电压互感器8台，主要检查项目：绕组及末屏的绝缘电阻、介损及电容量测试、励磁特性、擦拭瓷瓶等。

6kV电压互感器备用段3台，主要检查项目：PT一次直流电阻、绝缘电阻。

6、避雷器：220kV避雷器21台、6kV备用段3台，主要检查项目：绝缘电阻、直流1mA参考电压及0.75U1mA的泄漏电流、放电计数器校验、带电测量运行电压下的交流泄漏电流和阻性电流、检查、清扫，螺丝紧固擦拭瓷瓶等。

110KV升压站定期试验项目根据（《电力设备预防性试验规程》DL/T 596-1996），定期试验项目，应包括下列内容：表10 SF6断路器和GIS的试验项目、周期和要求8.1.2 各类试验项目：定期试验项目见表10中序号1、3、6、7、10、11、13、14、16、17。

大修后试验项目见表10中序号1、2、3、4、5、6、7、8、9、10、11、12、13、14、15、16、17、18、19、20。

7.1.1 电流互感器的试验项目、周期和要求，见表7。

表 7 电流互感器的试验项目、周期和要求容量2)1～3年3)大修后4)必要时化：试验电压为2kV2)油纸电容型tgδ一般不进行温度换算，当tgδ值与出厂值或上一次试验值比较有明显增长时，应综合分析tgδ与温度、电压的关系，当tgδ随温度明显变化或试验电压由10kV升到时，tgδ增量超过±0.3%，不应继续运行3)固体绝缘互感器可不进行tgδ测量电压等级kV20～3566～110220330～500大修后油纸电容型充油型胶纸电容型—3.02.51.02.02.00.7——0.6——运行中油纸电容型充油型胶纸电容型—3.53.01.02.52.50.8——0.7——2)电容型电流互感器主绝缘电容量与初始值或出厂值差别超出±5%范围时应查明原因3)当电容型电流互感器末屏对地绝缘电阻小于1000MΩ时，应测量末屏对地tgδ，其值不大于2%3 油中溶解气体色谱分析1)投运前2)1～3年(66kV及以上)3)大修后4)必要油中溶解气体组分含量(体积分数)超过下列任一值时应引起注意：总烃100×10-6H2 150×10-6C2H2 2×10-6 (110kV及以下)1×10-6 (220～500kV)1)新投运互感器的油中不应含有C2H22)全密封互感器按制造厂要求(如果有)进行时4 交流耐压试验1)1～3年(20kV及以下)2)大修后3)必要时1)一次绕组按出厂值的85%进行。

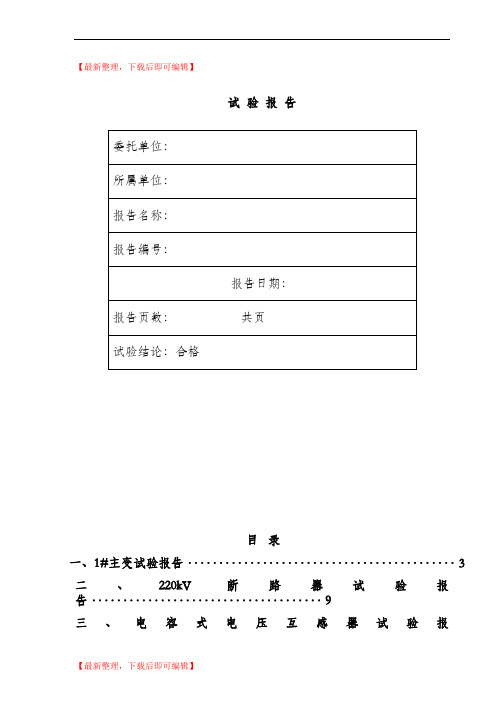

试验报告委托单位：所属单位：报告名称：报告编号：报告日期：报告页数：共页试验结论：合格目录一、1#主变试验报告 (3)二、220kV断路器试验报告 (9)三、电容式电压互感器试验报告 (21)四、电流互感器试验报告 (29)五、隔离开关试验报告 (33)六、金属氧化物避雷器试验报告 (49)七、35kV真空断路器试验报告 (53)八、SVG连接变试验报告 (71)九、FC电气设备试验报告 (74)十、电力电缆试验报告 (77)十一、站用变试验报告 (81)十二、35kV过电压保护器试验报告 (84)十三、接地装置试验报告 (85)电力变压器试验报告设备名称1风电场1#主变1.设备参数型号SZ11-100000/220额定容量(kVA) 100000/100000/30000额定电压比（230±8×%）/37/额定电流（A）251/1560/1650A接线组别YNyn0+d11 冷却方式ONAN短路阻抗% 空载电流（%）额定频率50 Hz 出厂日期产品编号 4 制造厂保定保菱变压器有限公司2．试验依据GB50150-20163．绕组连同套管的直流电阻绕组分接开关位置相别出厂值（Ω）（28℃）出厂值换算至75℃（Ω）实测值（Ω）(2℃)实测值换算至出厂值温度28℃（Ω）误差（%）出厂值不平衡率（%）实测值不平衡率（%）高压侧1A（A-O）相B（B-O）相C（C-O）相2A（A-O）相B（B-O）相C（C-O）相3A（A-O）相B（B-O）相C（C-O）相4A（A-O）相B（B-O）相C（C-O）相5A（A-O）相B（B-O）相C（C-O）相6A（A-O）相B（B-O）相C（C-O）相7A（A-O）相B（B-O）相C（C-O）相8 A（A-O）相B（B-O）相C（C-O）相9b A（A-O）相B（B-O）相C（C-O）相10 A（A-O）相B（B-O）相C（C-O）相11 A（A-O）相B（B-O）相C（C-O）相12 A（A-O）相B（B-O）相C（C-O）相13 A（A-O）相B（B-O）相C（C-O）相14 A（A-O）相B（B-O）相C（C-O）相15 A（A-O）相B（B-O）相C（C-O）相16 A（A-O）相B（B-O）相C（C-O）相17 A（A-O）相B（B-O）相C（C-O）相绕组相别出厂值(Ω)(28℃)实测值(Ω)(2℃)实测值换算至出厂值温度28℃误差出厂值不平衡率（%）实测值不平衡率（%）低压侧a （a-o ）相b （b-o ）相c （c-o ）相 平衡绕组a （a-b ）相/b （b-c ）相 c （c-a ）相试验环境 环境温度： 2 ℃ , 油温： 2 ℃ 使用仪器 BCM3310型三通道直流电阻测试仪 试验人员1、1试验日期2016 年11 月 1 日4．所有分接头的电压比及三相接线组别 分接开关位置 高压/低压高压电压（V ） 低压电压（V ）计算变比AB/ab 误差BC/bc 误差CA/ca 误差1 253000 370002 2501303 2472504 2443805 2415006 2386307 2357508 232880 9b 230000 10 227120 11 224250 12 221370 13 218500 14 215620 15 212750 16 209870 17207000三相接线组别 YNyn0+d11 组别检查 检查无误试验环境 环境温度： 2 ℃, 油温： 2 ℃ 使用仪器 BUM500型变压器变比测试仪 试验人员1、1试验日期2016年 11 月 1 日5.绕组连同套管的绝缘电阻、吸收比或极化指数测试绕组绝缘电阻（MΩ）吸收比极化指数15s 60s 600s出厂值实测值出厂值实测值出厂值实测折算至出厂值出厂值实测折算至出厂值出厂值实测折算至出厂值高压对低压、平衡及地6990 7310 9700 10300 20100 21500低压对高压、平衡及地3070 3350 4970 5610 12900 14700高压及低压对平衡及地4140 4620 6720 7320 14500 18300平衡对高压、低压及地2290 2830 3880 4190 / / / / 试验环境环境温度： 2 ℃使用仪器3126型绝缘摇表试验人员1、1 试验日期2016年11 月1 日6．绕组连同套管的介质损耗角正切值tgδ测试绕组施加电压（kV）高压对低压、平衡及地低压对高压、平衡及地平衡对高压、低压及地tgδ出厂值（%）10实测值（%）10差值（%）107% 114% 104%实测值换算到20°的介损值10出厂值换算到20°时的介损值10C出厂值（pF）109908 21610 26070 实测值（pF）109974 21680 26090 试验环境环境温度： 2 ℃使用仪器AI-6000D型介质损耗测试系统试验人员1、1 试验日期2016年 11 月 1 日7．与铁心绝缘的各紧固件及铁心的绝缘电阻紧固件对铁心、外壳（MΩ）铁心及引出套管对外壳（（MΩ）3200 24008、绕组连通套管直流泄露电流测试绕组试验电压（kV）泄露电流（μA）高压对低压及地40 5低压对高压及地20 3试验环境环境温度： 2 ℃使用仪器BCM200kV型直流高压发生器试验人员1、1 试验日期2016年 11 月 1 日9．密封性试验相别 A B C 检漏结果检查无渗漏检查无渗漏检查无渗漏试验环境环境温度：2 ℃试验人员1、1 试验日期2016年 11 月 1 日10．电容型套管的试验参见套管试验报告11.绝缘油试验见绝缘油试验报告（电科院未出具，后附。
