发电厂电气一次设备设计安装不当导致的继电保护误动作分析

简述继电保护误动作原因及对策摘要：随着我国的经济不断增长，科学技术越来越发达，我国的电力系统已经朝着蓬勃的方向发展，为了达到更好的应用效果，本文主要针对常见的继电保护误动作，将继电保护误动作产生的原因以及误动作发生后的应对措施进行详细分析，并对继电保护误动作提出科学合理的建议。

关键词：继电保护；误动作；保护；电力引言：电力系统作为我国经济发展的重要动动力，在人类的发展历程中，发挥着至关重要的作用，可以说，人类文明的发展，离不开电力技术水平的提高。

目前，我国不断推进产业结构的升级调整，随着用电量的逐年剧增，电力系统规模以及复杂程度不断增加，为使电力系统安全平稳运行，继电保护技术作为电力系统关键保护技术，其原理也是越来越复杂。

但是，无论在电网还是轨道交通供电网系统中，继电保护误动作时有发生，如：继电保护发生拒动，将无法及时、可靠的切除故障；当继电保护发生误动，往往会导致事故的发生，形成经济损失。

对此，我们以常见的继电保护误动作以及引起继电保护误动作的原因入手，开展深入探究，形成相应的应对措施。

一、常见保护的原因剖析总体来说，继电保护的可靠性是电力系统的可靠性评价的重要指标。

简单来说，继电保护可靠性即是指继电保护装置不拒动也不误动，能够在电力系统发生故障时，快速、准确、可靠的发生保护动作。

但是，结合现场情况，继电保护在实际过程中不可避免的会出现误动作的情况，从而导致事故的发生。

所以，从根源上分析继电保护误动作的原因，对提出解决相应继电保护误动作的对策十分重要。

1.1 定值整定方案定值整定方案是电力系统继电保护重要的组成部分，包括整定定值系数、分级时限配合、速动性与可靠性设计等内容。

简单的理解，继电保护定值可视为电力系统正常与否的参考标准，是继电保护装置动作与否的指南。

完善的定值整定方案应该结合不同供电现场进行设定，目前主要依赖于人工进行计算校核，其中均按照理论值进行推算，整定方案的合理性受到设计人员的技术水平以及对现场实际情况的熟理解度影响，往往会出现忽视现场特殊性的情况，这就极大的增加了继电保护方案出现“水土不服”而导致的误动作。

简述继电保护误动作原因及对策
继电保护误动作原因及对策
继电保护是对电力系统运行状况进行监测、分析、处理的一种设备，其具有防止电力系统事故的作用。

但实际上，由于环境变化、系统参数的变化等原因，经常会出现继电保护误动作现象，带来不必要的麻烦和损失。

继电保护误动作的原因主要有以下几种：
1、电力系统的故障回路形成的电流热效应或磁场效应影响了继电保护的灵敏性，导致它的误动作。

2、由于设备参数的变化，导致继电保护的动作电流值发生变化，使其提前或延后动作。

3、电力系统的参数发生变化，导致继电保护的动作参数发生变化，从而发生误动作。

4、由于测量系统的误差，所测量的参数与设定参数不一致，也可能导致继电保护误动作。

针对上述继电保护误动作原因，应当采取对策措施，消除误动作的影响。

1、进行系统操作优化，尽可能消除电力系统的故障回路，以减小其影响。

2、正确使用继电保护，检查并校准继电保护的参数，使其始终保持准确，以减少误动作可能性。

3、定期检查和校准测量装置，以保证测量结果的准确性。

4、正确使用变压器动作参考电压，并定期检查和校准，以确保参考电压的准确性。

以上是关于继电保护误动作原因及对策的内容，希望对你有所帮助。

几起继电保护不正确动作原因分析及防范措施继电保护作为电力系统的重要组成部分，事关电网的安全稳定运行。

文章结合实际工作中遇到的几起继电保护装置不正确动作案例进行了分析，提出了相应的防范措施。

标签：继电保护；误动作；原因分析；防范措施0 引言继电保护装置作为电力系统的重要组成部分，对保证电力系统的安全可靠运行起着举足轻重的作用，继电保护装置的误动或拒动所造成的后果都不堪设想，误动有可能引起大面积停电事故，影响广大用户正常生活的同时，也不利于国民经济的健康持续发展；拒动可能引发事故的进一步扩大，造成不可估计的经济损失。

1 继电保护不正确动作实例描述1.1 继电保护定值整定引起的不正确动作继电保护定值整定是一项系统复杂的工作，只有在全面系统掌握保护装置原理和电网设备相关资料情况下，才能整定出符合设备运行要求的保护定值。

在实际工作中，因对现场实际熟悉不够、考虑不全面，导致最终整定的保护定值不当，引起保护不正确动作的不乏少数。

公司某35kV变电站35kV母线避雷器故障，相间放电，进线开关保护装置未动作，上一级110kV变电站35kV线路保护装置电流Ⅱ段动作，造成35kV输电线路跳闸。

线路巡视和摇测绝缘电阻均正常。

检查装置整定值为：110kV变电站35kV出线开关装设有三段式电流保护，动作时限分别为0S、0.9S、1.2S；35kV变电站进线开关装设有三段式电流保护，Ⅰ、Ⅲ段在用，动作时限分别为0S、1.2S，Ⅱ段停用。

查看动作报告得知，动作电流值达到110kV变电站35kV出线开关保护整定值Ⅱ段和35kV变电站进线开关保护整定值Ⅲ段，由于110kV变电站35kV出线开关Ⅱ段保护整定值动作时限0.9S小于35kV变电站进线开关Ⅲ段保护整定值动作时限1.2S，故障造成了上一级保护越级动作。

1.2 新建变电站调试质量不高引起的不正确动作近年来公司技改工程较多，工期要求紧，难免出现调试质量不高的问题。

2016年6月，公司某35kV新建变电站投运后不到一个月，连续两次发生主变压器后备保护过电流动作的问题。

继电保护误动作原因分析及预防措施摘要：近年来，随着各行业的用电需求不断增加，电力系统的规模不断扩大，相关电力设备的体系也愈加复杂。

与此同时，用电安全也受到人们越来越多的关注，继电保护系统作为电力系统运行的重要保障，其运行的可靠性也变得愈加重要。

本文对继电保护误动作原因分析及预防措施进行探讨。

关键词：继电保护；误动作；绝缘；电磁干扰1 二次回路绝缘差导致保护误动作1.1 二次回路绝缘故障原因分析在电气设备运行的过程中，二次回路绝缘故障是引发电气设备继电保护误动作的主要原因之一。

导致绝缘故障的常见原因有电缆质量较差或使用环境不当、施工不规范、线路老化破损等。

如在某工厂厂用变电所的变压器运行过程中，在电气设备没有出现运行故障的情况下继电保护的差动保护发生误动作。

通过对相关设备拆解后发现，差动保护装置的电缆穿管位置密封失效，积水进人开关端子箱内部，端子箱内部的二次回路电缆形成接地，绝缘为零，造成B相差动回路CT 二次侧短接，在继电器中产生差流，造成保护装置的误动作。

除此之外二次回路电缆的施工质量也会影响到绝缘性进而造成继电保护的误动作。

比如某2#主变运行过程中，差动保护动作，主变三侧开关跳闸，对主变进行预防性试验没有发现异常情况。

通过对变压器本体端子箱检查发现，高压侧CT二次电缆在保护管管口处有破损，导致CT二次短路。

这种问题出现的原因，主要是由于近年来经济社会发展的速度较快，许多电气工程项目的施工时间较短，电缆供应质量不齐，施工质量不高，验收把关不严等。

1.2 二次回路绝缘差问题预防在对化工厂电气设备二次回路的电缆施工过程中，必须严格遵守相关施工工艺，确保各项施工符合标准。

首先，对于需要波切的电缆，要避免形成对线芯的损害，同时要保留线路的绝缘层，确保各层线路之间良好的绝缘情况。

其次，在电缆的终端，应该用加热缩套或者绝缘材料进行包扎，避免漏电。

对于需要在地下经过的电缆，外面应套装塑料管，暴露在室外的电缆，需要在外面加装设备管，进行防晒防水保护。

浅谈电力系统继电保护在运行过程中的误动及解决措施摘要：继电保护装置不正确动作的原因是多样的，有技术原因、设备原因、人为原因等。

通过分析保护装置误动，找出其解决措施，对进一步提高保护装置动作的正确率是至关重要的。

关键词：继电保护误动装置元件接线错误Abstract: the incorrect action of relay protection devices are a variety of reasons, there are technical reasons, equipment, human reason. Through the analysis of the protection device malfunction, find out the solutions, which is crucial to further improve the correct rate of protection device action.Keywords: relay misoperation of protection device connection error随着微电子技术的迅速发展，继电保护装置发生了新飞跃，计算机技术、网络技术等高新技术在继电保护应用中得到了广泛采用。

现代的微机保护在继电保护的可靠性上是越来越强，但据国家电网统计，全国还是有2％左右的不正确动作，对电力系统的安全、稳定运行危害很大；尤其是超高压系统的继电保护不正确动作，往往使事故扩大、造成电网稳定性破坏、大面积停电、设备损坏等，对国民经济造成严重损失，教训是沉痛的。

有些不正确动作，多少年来，虽经多次反事故措施，仍不断重复发生，如TV二次回路需在继电保护小室一点接地，至今仍因TV二次回路在升压站、继电保护小室多点接地，造成继电保护不正确动作的事故时有发生。

还有元器件质量、二次回路设计不当等也使继电保护常常不正确动作。

提高继电保护正确动作率需要科研制造、设计、运行单位的共同努力。

继电保护误动作原因及防范措施全套1、继电保护系统的整定方案继电保护系统的重要组成部分之一是整定方案，好的方案才能有效地发挥继电保护功能，从理论上看，继电保护整定通常要考虑的内容有整定值计算、灵敏度检验与校正、时限的配合等方面。

可是在实际的保护工作中，会出现许多其他的因素，如果只考虑装设的方案类型，设置整定值也是由理论计算而来，继电保护误动作事件就容易产生。

例如某一高压架空配电线路，通过阶段式电流保护的方式来保护电力系统，有一次停电检查修缮后要合闸送电时，线路中保护I段动作迅速断开，可是在跳闸后无法自动重合启动,而且人为闭、合送电时又出现动作跳闸。

检查后发现线路没有故障，重新合闸成功后，柱上开关也成功地分段合闸。

后期该配电线路发生过多次这种现象，可是也并不是每次的现象都完全一样。

调查后得知引发误动作产生的真正原因是变压器励磁涌流,线路中沿线装设了总容量较大的变压器，这才使得变压器合闸投运时容易发生励磁涌流较大，额定电流的远不及它的一半，这就会导致继电保护误动作产生。

对于此类因整定方案不符合实际情况而导致的继电保护误动作，通常可根据继电保护系统稳定工作来制定，然后结合实际情况修改完善整定方案。

比如上面的情况，可通过合理增加延时长度或增大I段的起动电流，来减免励磁涌流对系统的影响。

2.错误接线配线错误和现场安装时接线错误引起的保护误动作，在电网曾多次发生过。

2012年，在区外故障时微机保护误动两次，均无任何信号，经过检查发现是辅助屏接线错误。

接线时，误将失灵启动回路接错即跳闸回路，当发生区外故障时，失灵判别电流继电器启动，不经任I可闭锁直接将开关跳闸，造成保护误动。

无论是设备配线错误还是外回路电缆接错，现场工作时只要能做到以下几点，就能发现错误，避免事故的发生。

①安装的保护装置到货后，应参照设计图纸和厂家提供的本图，对保护屏做一次全面、细致的检查。

②施工时要特别注意二次回路接线的正确性，必须做到图纸与实际接线相符，符号与图纸相符，保证接线正确。

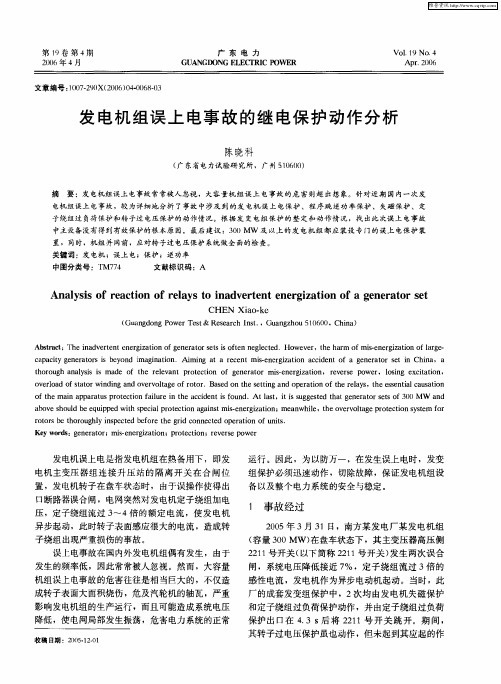

第2期（总第227期）2021年4月山西电力SHANXI ELECTRIC POWERNo.2（Ser.227）Apr.2021一例误上电保护误动作的事故分析杨奇（山西潞光发电有限公司，山西长治046699）摘要：误上电保护作为机组启动及并网过程中的重要保护，通常采用发电机变压器组出口断路器、灭磁开关辅助接点作为逻辑判别条件，而因开关辅助接点问题造成的保护误动时有发生。

针对一起机组启动中因逻辑设定的常开常闭辅助接点与外回路接线不一致导致的误上电保护误动作案例，从误上电保护的设计、校验、运行维护等方面提出了相应的建议。

关键词：误上电保护；辅助接点；逻辑判别；开关量变位中图分类号：TM774文献标志码：B 文章编号：1671-0320（2021）02-0021-040引言发电机在启动及并网过程中，由于误操作等原因可能使出口断路器误合闸。

发电机在转子静止、盘车或起励后不具备同期并网条件时误合出口断路器，突加的电压会在定子绕组中流过3~4倍额定电流，使发电机内部形成旋转磁场,旋转磁场在转子中感应工频或者接近工频的电流，造成发电机严重烧损或大轴扭曲。

特别是随着机组容量越大，承受过热的能力越弱，误上电时发电机异步启动、逆功率保护、失磁保护等也可能满足动作条件，但时限较长且开机和盘车时有些保护可能因无机端电压而不起作用，所以应重点关注误上电保护的配置、校验及日常运行维护。

1故障经过2018年9月12日某火电厂2号机组启动并网，7:00汽轮发电机组冲转至3000r/min,合灭磁开关、励磁系统起励正常。

检查各系统正常后启动同期,7:22:36发电机变压器组（以下简称发变组）出口收稿日期:2020-10-19，修回日期:2020-11-02作者简介:杨＜（1988）,男,山西长治人,2010年毕业于东北电力大学电力系统及自动化专业，工程师,从事发电厂电气设备检修、维护、管理等工作。

断路器合闸，随即发变组B套保护装置误上电保护动作,跳灭磁开关、发变组出口断路器。

电力系统继电保护故障分析与处理措施
电力系统继电保护是电力系统中非常重要的一环，其作用是在电力系统发生故障时，保护设备和线路不受损坏，确保电力系统的安全稳定运行。

继电保护系统本身也可能出现各种故障，这就需要对故障进行分析并采取相应的处理措施，以确保继电保护系统的正常运行。

本文将对电力系统继电保护故障进行分析，并提出相应的处理措施。

一、故障分析
1. 继电保护装置的误动作
继电保护装置的误动作是指在电力系统正常运行时，继电保护装置错误地动作，导致对电力系统的误操作。

这种故障可能是由于继电保护装置本身的设计缺陷或故障引起的，也可能是由于外部干扰或操作错误引起的。

3. 继电保护装置的不协调
继电保护系统由多个保护装置组成，这些装置之间需要进行协调，以确保在电力系统发生故障时能够实现快速而准确的保护动作。

如果各个保护装置之间的协调不当，就会导致保护装置之间的动作不一致，甚至相互影响，从而影响对电力系统的保护。

二、处理措施
对于上述的继电保护故障，可以采取以下处理措施：
1. 定期检测和维护继电保护装置，及时发现并排除继电保护装置的故障，确保其正常运行。

2. 对继电保护装置进行定期的测试和校验，确保其动作可靠性和准确性。

3. 对继电保护装置进行定期的升级和改进，以消除设计缺陷，并提高其抗干扰能力和稳定性。

4. 加强对继电保护装置的操作和管理，严格按照规程操作，并对操作人员进行专业培训，提高其操作技能和技术水平。

5. 对继电保护装置之间的协调进行优化和调整，确保各个保护装置之间的动作一致性和协调性。
