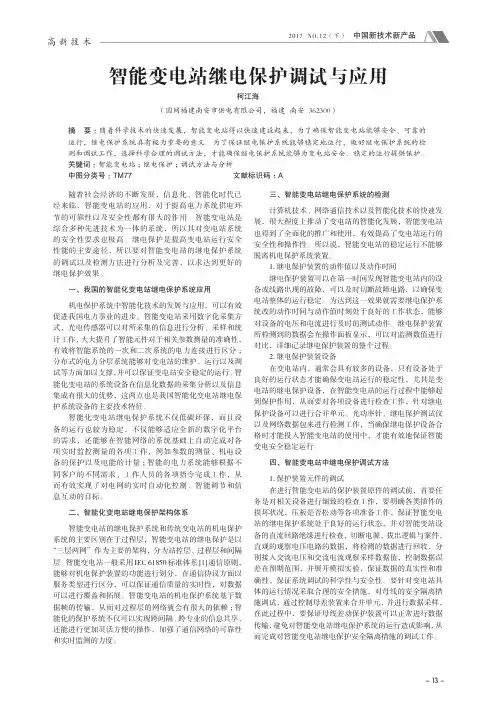

智能变电站继电保护调试与应用
高新技术
2017 NO.12 （ 下）
中国新技术新产品Βιβλιοθήκη 智能变电站继电保护调试与应用
柯江海 （国网福建南安市供电有限公司，福建 南安 362300） 摘 要 ： 随着科学技术的快速发展，智能变电站得以快速建设起来，为了确保智能变电站能够安全、可靠的 运行，继电保护系统具有极为重要的意义。为了保证继电保护系统能够稳定地运行，做好继电保护系统的检 测和调试工作，选择科学合理的调试方法，才能确保继电保护系统能够为变电站安全、稳定的运行提供保护。 关键词 ： 智能变电站 ； 继电保护 ； 调试方法与分析 中图分类号 ： TM77 文献标识码 ： A 随着社会经济的不断发展，信息化、智能化时代已 经来临，智能变电站的应用，对于提高电力系统供电环 节的可靠性以及安全性都有很大的作用。智能变电站是 综合多种先进技术为一体的系统，所以其对变电站系统 的安全性要求也极高。继电保护是提高变电站运行安全 性能的主要途径，所以要对智能变电站的继电保护系统 的调试以及检测方法进行分析及完善，以求达到更好的 继电保护效果。 一、我国的智能化变电站继电保护系统应用 机电保护系统中智能化技术的发展与应用，可以有效 促进我国电力事业的进步。智能变电站采用数字化采集方 式，光电传感器可以对所采集的信息进行分析、采样和统 计工作， 大大提升了智能元件对于相关参数测量的准确性， 有效将智能系统的一次和二次系统的电力连接进行区分 ； 分布式的电力分层系统能够对变电站的维护、运行以及调 试等方面加以支撑， 并可以保证变电站安全稳定的运行。 智 能化变电站的系统设备在信息化数据的采集分析以及信息 集成有很大的优势，这两点也是我国智能化变电站继电保 护系统设备的主要技术特征。 智能化变电站继电保护系统不仅低碳环保，而且设 备的运行也较为稳定，不仅能够适应全新的数字化平台 的需求，还能够在智能网络的系统基础上自动完成对各 项实时监控测量的各项工作，例如参数的测量、机电设 备的保护以及电能的计量 ； 智能的电力系统能够根据不 同客户的不同需求、工作人员的各项指令完成工作，从 而有效实现了对电网的实时自动化控制、智能调节和信 息互动的目标。 二、智能化变电站继电保护架构体系 智能变电站的继电保护系统和传统变电站的机电保护 系统的主要区别在于过程层，智能变电站的继电保护是以 “三层两网”作为主要的架构，分为站控层、过程层和间隔 层。 智能变电站一般采用 IEC 61850 标准体系 [1] 通信原则， 能够对机电保护装置的功能进行划分，在通信协议方面以 服务类型进行区分，可以保证通信质量的实时性，对数据 可以进行覆盖和拓展。智能变电站的机电保护系统基于数 据帧的传输，从而对过程层的网络就会有很大的依赖 ； 智 能化的保护系统不仅可以实现跨间隔、 跨专业的信息共享， 还能进行更加灵活方便的操作，加强了通信网络的可靠性 和实时监测的力度。 三、智能变电站继电保护系统的检测 计算机技术、网络通信技术以及智能化技术的快速发 展，很大程度上推动了变电站的智能化发展，智能变电站 也得到了全面化的推广和使用，有效提高了变电站运行的 安全性和操作性。所以说，智能变电站的稳定运行不能够 脱离机电保护系统装置。 1. 继电保护装置的动作值以及动作时间 继电保护装置可以在第一时间发现智能变电站内的设 备或线路出现的故障，可以及时切断故障电路，以确保变 电站整体的运行稳定。为达到这一效果就需要继电保护系 统改的动作时间与动作值时刻处于良好的工作状态，能够 对设备的电压和电流进行及时的测试动作。继电保护装置 所检测到的数据会在操作面板显示，可以对监测数值进行 对比，详细记录继电保护装置的整个过程。 2. 继电保护装置设备 在变电站内，通常会具有较多的设备，只有设备处于 良好的运行状态才能确保变电站运行的稳定性，尤其是变 电站的继电保护设备，在智能变电站的运行过程中能够起 到保护作用，从而要对各项设备进行检查工作，针对继电 保护设备可以进行合并单元、光功率针、继电保护测试仪 以及网络数据包来进行检测工作，当确保继电保护设备合 格时才能投入智能变电站的使用中，才能有效地保证智能 变电安全稳定运行。 四、智能变电站中继电保护调试方法 1. 保护装置元件的调试 在进行智能变电站的保护装置原件的调试前，首要任 务是对相关设备进行细致的检查工作，要明确各类插件的 损坏状况，压板是否松动等各项准备工作，保证智能变电 站的继电保护系统处于良好的运行状态，并对智能变站设 备的直流回路绝缘进行检查，切断电源，拔出逻辑与案件， 直观的观察电压电路的数据，将检测的数据进行回收，分 别接入交流电压和交流电流观察采样数据值，控制数据误 差在预期范围，并展开模拟实验，保证数据的真实性和准 确性，保证系统调试的科学性与安全性。要针对变电站具 体的运行情况采取合理的安全措施，对母线的安全隔离措 施调试，通过控制母差装置来合并单元，并进行数据采样， 在此过程中，要保证母线差动保护装置可以正常进行数据 传输， 避免对智能变电站继电保护系统的运行造成影响， 从 而完成对智能变电站继电保护安全隔离措施的调试工作。
2017 NO.12 （ 下）
中国新技术新产品Βιβλιοθήκη 智能变电站继电保护调试与应用
柯江海 （国网福建南安市供电有限公司，福建 南安 362300） 摘 要 ： 随着科学技术的快速发展，智能变电站得以快速建设起来，为了确保智能变电站能够安全、可靠的 运行，继电保护系统具有极为重要的意义。为了保证继电保护系统能够稳定地运行，做好继电保护系统的检 测和调试工作，选择科学合理的调试方法，才能确保继电保护系统能够为变电站安全、稳定的运行提供保护。 关键词 ： 智能变电站 ； 继电保护 ； 调试方法与分析 中图分类号 ： TM77 文献标识码 ： A 随着社会经济的不断发展，信息化、智能化时代已 经来临，智能变电站的应用，对于提高电力系统供电环 节的可靠性以及安全性都有很大的作用。智能变电站是 综合多种先进技术为一体的系统，所以其对变电站系统 的安全性要求也极高。继电保护是提高变电站运行安全 性能的主要途径，所以要对智能变电站的继电保护系统 的调试以及检测方法进行分析及完善，以求达到更好的 继电保护效果。 一、我国的智能化变电站继电保护系统应用 机电保护系统中智能化技术的发展与应用，可以有效 促进我国电力事业的进步。智能变电站采用数字化采集方 式，光电传感器可以对所采集的信息进行分析、采样和统 计工作， 大大提升了智能元件对于相关参数测量的准确性， 有效将智能系统的一次和二次系统的电力连接进行区分 ； 分布式的电力分层系统能够对变电站的维护、运行以及调 试等方面加以支撑， 并可以保证变电站安全稳定的运行。 智 能化变电站的系统设备在信息化数据的采集分析以及信息 集成有很大的优势，这两点也是我国智能化变电站继电保 护系统设备的主要技术特征。 智能化变电站继电保护系统不仅低碳环保，而且设 备的运行也较为稳定，不仅能够适应全新的数字化平台 的需求，还能够在智能网络的系统基础上自动完成对各 项实时监控测量的各项工作，例如参数的测量、机电设 备的保护以及电能的计量 ； 智能的电力系统能够根据不 同客户的不同需求、工作人员的各项指令完成工作，从 而有效实现了对电网的实时自动化控制、智能调节和信 息互动的目标。 二、智能化变电站继电保护架构体系 智能变电站的继电保护系统和传统变电站的机电保护 系统的主要区别在于过程层，智能变电站的继电保护是以 “三层两网”作为主要的架构，分为站控层、过程层和间隔 层。 智能变电站一般采用 IEC 61850 标准体系 [1] 通信原则， 能够对机电保护装置的功能进行划分，在通信协议方面以 服务类型进行区分，可以保证通信质量的实时性，对数据 可以进行覆盖和拓展。智能变电站的机电保护系统基于数 据帧的传输，从而对过程层的网络就会有很大的依赖 ； 智 能化的保护系统不仅可以实现跨间隔、 跨专业的信息共享， 还能进行更加灵活方便的操作，加强了通信网络的可靠性 和实时监测的力度。 三、智能变电站继电保护系统的检测 计算机技术、网络通信技术以及智能化技术的快速发 展，很大程度上推动了变电站的智能化发展，智能变电站 也得到了全面化的推广和使用，有效提高了变电站运行的 安全性和操作性。所以说，智能变电站的稳定运行不能够 脱离机电保护系统装置。 1. 继电保护装置的动作值以及动作时间 继电保护装置可以在第一时间发现智能变电站内的设 备或线路出现的故障，可以及时切断故障电路，以确保变 电站整体的运行稳定。为达到这一效果就需要继电保护系 统改的动作时间与动作值时刻处于良好的工作状态，能够 对设备的电压和电流进行及时的测试动作。继电保护装置 所检测到的数据会在操作面板显示，可以对监测数值进行 对比，详细记录继电保护装置的整个过程。 2. 继电保护装置设备 在变电站内，通常会具有较多的设备，只有设备处于 良好的运行状态才能确保变电站运行的稳定性，尤其是变 电站的继电保护设备，在智能变电站的运行过程中能够起 到保护作用，从而要对各项设备进行检查工作，针对继电 保护设备可以进行合并单元、光功率针、继电保护测试仪 以及网络数据包来进行检测工作，当确保继电保护设备合 格时才能投入智能变电站的使用中，才能有效地保证智能 变电安全稳定运行。 四、智能变电站中继电保护调试方法 1. 保护装置元件的调试 在进行智能变电站的保护装置原件的调试前，首要任 务是对相关设备进行细致的检查工作，要明确各类插件的 损坏状况，压板是否松动等各项准备工作，保证智能变电 站的继电保护系统处于良好的运行状态，并对智能变站设 备的直流回路绝缘进行检查，切断电源，拔出逻辑与案件， 直观的观察电压电路的数据，将检测的数据进行回收，分 别接入交流电压和交流电流观察采样数据值，控制数据误 差在预期范围，并展开模拟实验，保证数据的真实性和准 确性，保证系统调试的科学性与安全性。要针对变电站具 体的运行情况采取合理的安全措施，对母线的安全隔离措 施调试，通过控制母差装置来合并单元，并进行数据采样， 在此过程中，要保证母线差动保护装置可以正常进行数据 传输， 避免对智能变电站继电保护系统的运行造成影响， 从 而完成对智能变电站继电保护安全隔离措施的调试工作。

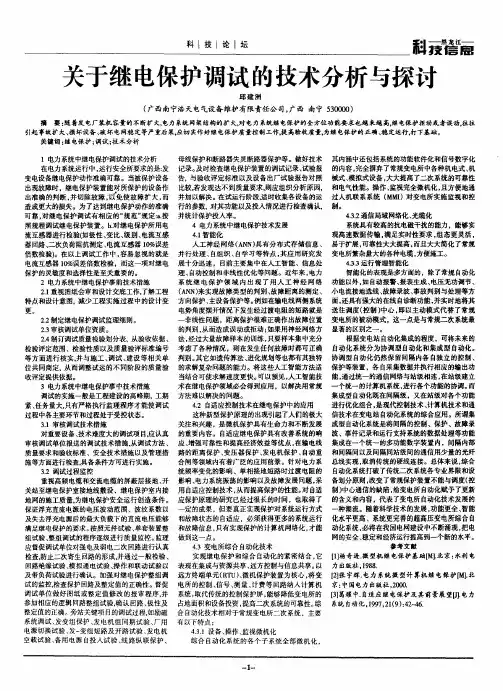

关于继电保护调试的技术分析与探讨
科 技 论Ｉ Ｉｌ 坛
护调试 的技术分析 与探讨
（ 广西南宁浩天电气设备维护有限责任公司， 广西 南宁 ５０ ０ ） ３０ ０
摘 要： 随着发 电厂装机容量的不断扩 大， 电力系统网架结构的扩 大， 对电力 系统继电保护的全方位功能要求也越来越 高， 继电保护拒动或者误动， 往往 引起事故扩大、 损坏设备、 破坏电网稳定等严重后果， 应切实作好继电 保护质量控制工作， 高验收质量， 提 为继电保护的正确、 稳定运行， 打下基础。 关键词 ： 继电保护； 调试； 技术分析 １电力系统 中继电保护调试 的技术分析 母线保护和断路器失灵断路器保护等。做好技术 其内涵中还包括系统的功能软件化和信号数字化 在电力系统运行中， 运行安全所要求的是： 发 记录。 及时检查继 电保护装置的调试记录、 试验报 的内容， 完全摒弃了常规变电所 中 各种机电式、 机 模拟式设备 ， 大大提高了二次系统的可靠性 变电设备继 电 保护动作准确可靠。当被保护设备 告，与验收评定标准以及 没备出厂试验报告对照 械式、 出现故障时， 继电保护装置能对所保护的设备作 比较＇ 若发现达不到质量要求， 则应组织分析原因， 和电气性能。操作 、 监视完全微机化 ， 且方便地通 出准确的判断 ， 并切除故障 以免使故 障扩大 ， 而 并加以解决。 在试运行阶段逼 时收集各设备的运 过人机联 系系统 （ Ｉ ＭＭ ）对变电所实施监视和控 造成更大的损失 。为了达到继电保护动作的准确 行的参数， 对其功能以及投入情况进行检查确认， 制。 可靠 ， 对继 电保护调试有相应的“ 规范” 规定： 按 并统计保护投入率 。 ４ ．通信局域网络化 、 ．２ ３ 光缆化 ４电力系统 中继电保护技术发展 系统具有较高的抗电磁干扰的能力 ，能够实 照规程调试继电保护装置。ｂ ． 电保护所用电 对继 流互感器进行检验（ 如极性 、 变比、 级别、 电流互感 ４１ ．智能化 现高速数据传输 ， 满足实时性要求 ， 组态更灵活 ， 人工神经 网络 （ Ｎ 具有分布式存储信息、 易于扩展 ， Ａ Ｎ） 可靠性大大提高 。 而且大大简化 了常规 器 回路 、 二次负荷阻抗测定、 电流互感器 １％误差 ０ 倍数检验） 以上调试工作中， 。在 容易忽视 的就是 并 行 处 理 、 自组 织 、 自学 习等 特 点 ， 其应 用 研 究 发 变 电所繁杂量大的各种 电缆 ， 方便施工。 ４３３ 行管 理智 能化 ．．运 电流互感器 １ 误差倍数检验，而这一项对继电 展十 分迅 速 ， 目前 主 要集 中在人 工 智 能 、信息 处 ％ ０ 智能化 的表现 是 多方 面的 ，除 了常规 自动化 保护 的灵 敏度 和选 择 性是 至关 重 要 的 。 理、 自动 控 制和 非线 性 优化 等 问题 。近年 来 ， 电力 ２ 电力 系统 中继 电保 护事 前 技 术措 施 系统继 电保 护领 域 内出现 了用人 工神 经 网络 功 能 以外 。 自动报 警 、 生 成 、 如 报表 电压无 功 调节 、 ２１ ．重视图纸会审和设计交底工作， 了解工程 （ Ｎ 来实现故障类型的判别、 Ａ Ｎ） 故障距离的测定、 小 电流接地选线、 故障录波、 事故判别与处理等方 特点和设计意图， 减少工程实施过程中的设计变 方向保护、 主设备保护等。 例如在输电线两侧系统 面， 还具有强大的在线 自 诊断功能， 并实时地将其 电势角度摆开情况下发生经过渡 电阻的短路就是 送往调度（ 控制 ） 中心， 即以主动模式代替了常规 更。 ２２ ．制定继电保护调试监理细则。 非线性问题 ， 距离保护很难正确作出故障位置 变电所的被动模式 。 这一点是与常规二次系统最 ２３ ‘审核调试单位资质 。 的判别 。 从而造成误动或拒动 ； 如果用神经网络方 显 著 的 区别之 一 。 ２ 制订调试质量检验划分表， ． ４ 从验收依据、 法， 经过大量故障样本的训练 ， 只要样本集中充分 根据变电站 自 动化集成的程度，可将未来 的 动化系统分为协调型自动化和集成型 自 动化。 检验评定范围、检验性质以及质量验评标 准编号 考虑了各种情况 ， 则在发生任何故障时都可正确 自 等方面进行核实， 并与施工 、 调试 、 建设等相关单 判别。 其它如遗传算法、 进化规划等也都有其独特 协调型 自动化仍然保 留间隔内各 自独立的控制、 位共同商定， 从而调整试运的不 同阶段的质量验 的求解复杂问题的能力。将这些人工智能方法适 保护等装置，各自采集数据并执行相应 的输出功 当结合可使求解速度更快。 可以预见 ， 人工智能技 能， 通过统一的通信网络与站级相连 ， 在站级建立 收评定提供依据。 进行各个功能的协调。 而 ３电力系统中继电保护事 中技术措施 术在继 电 保护领域必会得到应用 ，以解决用常规 个统一的计算机系统， 调试的实施一般是工程建设 的高峰期， 工期 方 法难 以解决 的 问题 。 集成型自动化既在间隔级 ，又在站级对各个功能 ４２ 自适应控制技术在继电保护中的应用 ． 进行优化组合 ， 是现代控制技术 、 计算机技术和通 紧、 任务量大． 只有严格执行监理程序才能使调试 过程中各主要环节和过程处于受控状态。 这种新型保护原理的出现引起了人们的极大 信技术在变电站 自 动化系统的综合应用。所谓集 关注和兴趣，是微机保护具有生命力和不断发展 成型 自 动化系统是将间隔的控制、保护、故障录 ３１审核调试技术措施 ． 对重要设备、 技术难度大的调试项 目应 认真 的重要 内容。自 适应继 电保护具有改善系统的响 波、 事件记录和运行支持系统的数据处理等功能 增强可靠性和提高经济效益等优点 ， 在输电线 集成在一个统一的多功能数字装置内，问隔内部 审核调试单位报送的调试技术措施， 从调试方法、 应 、 质量要求和验收标准、安全技术措施 以及管理措 路的距离保护 、 变压器保护、 发电机保护 、 自动重 和间隔间以及间隔同站级间的通信用少量的光纤 合闸等领域内有着广泛的应用前景。针对电力系 总线实现 ， 取消传统的硬线连接。总体来说 ， 综合 施等方面进行检查。 具备条件方可进行实施。 动化系统打破了传统二次系统各专业界限和设 ３２调 试过 程监 控 ． 统频率变化的影响、单相接地短路时过渡电阻的 自 重视高频电缆和交流电缆的屏蔽层接地、 开 影响、 电力系统振荡的影响以及故障发展问题 ， 采 备划分原则 ， 改变了常规保护装置不能与调度（ 控 从而提高保护的性能。 对自适 制） 中心通信的缺陷， 给变电所 自动化赋予了 更新 关站至继电保护室接地线敷设 、继 电保护室 内接 用 自适应控制技术 ， 地网的施工质量。 电保护安全运行创造条件 。 应保护原理的研究 已经过很长的时间，也取得了 的含义和内容 ， 为继 代表了变电所 自动化技术发展的 功能更全 、 智能 保证浮充直流电源的电压波动范围、波纹系数以 定的成果， 但要真正实现保护对系统运行方式 种潮流。随着科学技术的发展， 及失去浮充电源后的最大负载下的直流电压能够 和故障状态的自适应 。 必须获得更多的系统运行 化水平更高、系统更完善的超高压变电所综合 自 必将在我国电网建设中不断涌现 ， 电 把 满足继电保护的要求。 按照元件试验、 单套装置整 和故障信息， 只有实现保护的计算机网络化 ， 才能 动化系统 。 组试验、 整组调试的程序逐级进行质量监控。 监理 做到这一点。 网的安全、 稳定和经济运行提高到一个新的水平。 ４３变电所综合 自动化技术 ． 参 考 文献 应督促调试单位对强电及弱电二次回路进行认真 检查肪 止二次寄生回路 的形成， 并通过一般检验、 实现继电保护和综合 自动化的紧密结合 ， 它 【 杨奇逊． １ １ 微型机继 电保护基Ｚ Ｍ］ ｄ［ ． 北京 ： 水利电 回路绝 缘 试验 、 拟通 电试验 、 模 操作 和联 动试 验 以 表现在集成与资源共享、 远方控制与信息共享。 以 力 出版社 ．９ ８ １８． 及带负荷试验进行确认。加强对继 电保护整组调 远方终端单元 （ Ｔ 、 ｒ Ｕ）微机保护装置为核心 。 将变 ［ 张宇辉 ． 系统微 型计 算机 继电保护【】 ２ 】 电力 Ｍ． 北 试 的监 控 ， 查保 护 回路及 整 定值 的 正确 性 。督促 电所的控制、 检 中 ２０ ． 信号 、 测量 、 计费等 回路纳人计算机 京 ： 国电 力 出版 社 。００ 调试单位做好图纸或整定值修改的报审程序， 并 系统 ， 取代传统的控制保护屏 ， 能够降低变 电所的 【 葛耀中． 适应继电保护及其前景展 望田． ３ 】 自 电力 参加相应的逻辑 回路整组试验， 确认回路 、 极性及 占地面积和设备投资 ， 提高二次系统的可靠性。 综 系统 自动化 。９７ ２ （ ）４ ． １９ 。１９ ：２ 整定值的正确。 旁站关键项 目的调试过程， 如励磁 合 自动化技术相对于常规变电所二次系统 ，主要 系统 调试 、 变 组保 护 、 电机 组 同期 试 验 、 用 有 以下 特 点 ： 发 发 厂 电源 切换 试 验 、 变组 短 路 及开 路 试 验 、 电机 发一 发 ４３１设 备 、 作 、 视 微机 化 ．． 操 监 空 载 试验 、 用 电源 自投 人 试 验 、 路纵 联 保 护 、 备 线 综合 自动化系统 的各个子系统全部微机化 ，
护调试 的技术分析 与探讨
（ 广西南宁浩天电气设备维护有限责任公司， 广西 南宁 ５０ ０ ） ３０ ０
摘 要： 随着发 电厂装机容量的不断扩 大， 电力系统网架结构的扩 大， 对电力 系统继电保护的全方位功能要求也越来越 高， 继电保护拒动或者误动， 往往 引起事故扩大、 损坏设备、 破坏电网稳定等严重后果， 应切实作好继电 保护质量控制工作， 高验收质量， 提 为继电保护的正确、 稳定运行， 打下基础。 关键词 ： 继电保护； 调试； 技术分析 １电力系统 中继电保护调试 的技术分析 母线保护和断路器失灵断路器保护等。做好技术 其内涵中还包括系统的功能软件化和信号数字化 在电力系统运行中， 运行安全所要求的是： 发 记录。 及时检查继 电保护装置的调试记录、 试验报 的内容， 完全摒弃了常规变电所 中 各种机电式、 机 模拟式设备 ， 大大提高了二次系统的可靠性 变电设备继 电 保护动作准确可靠。当被保护设备 告，与验收评定标准以及 没备出厂试验报告对照 械式、 出现故障时， 继电保护装置能对所保护的设备作 比较＇ 若发现达不到质量要求， 则应组织分析原因， 和电气性能。操作 、 监视完全微机化 ， 且方便地通 出准确的判断 ， 并切除故障 以免使故 障扩大 ， 而 并加以解决。 在试运行阶段逼 时收集各设备的运 过人机联 系系统 （ Ｉ ＭＭ ）对变电所实施监视和控 造成更大的损失 。为了达到继电保护动作的准确 行的参数， 对其功能以及投入情况进行检查确认， 制。 可靠 ， 对继 电保护调试有相应的“ 规范” 规定： 按 并统计保护投入率 。 ４ ．通信局域网络化 、 ．２ ３ 光缆化 ４电力系统 中继电保护技术发展 系统具有较高的抗电磁干扰的能力 ，能够实 照规程调试继电保护装置。ｂ ． 电保护所用电 对继 流互感器进行检验（ 如极性 、 变比、 级别、 电流互感 ４１ ．智能化 现高速数据传输 ， 满足实时性要求 ， 组态更灵活 ， 人工神经 网络 （ Ｎ 具有分布式存储信息、 易于扩展 ， Ａ Ｎ） 可靠性大大提高 。 而且大大简化 了常规 器 回路 、 二次负荷阻抗测定、 电流互感器 １％误差 ０ 倍数检验） 以上调试工作中， 。在 容易忽视 的就是 并 行 处 理 、 自组 织 、 自学 习等 特 点 ， 其应 用 研 究 发 变 电所繁杂量大的各种 电缆 ， 方便施工。 ４３３ 行管 理智 能化 ．．运 电流互感器 １ 误差倍数检验，而这一项对继电 展十 分迅 速 ， 目前 主 要集 中在人 工 智 能 、信息 处 ％ ０ 智能化 的表现 是 多方 面的 ，除 了常规 自动化 保护 的灵 敏度 和选 择 性是 至关 重 要 的 。 理、 自动 控 制和 非线 性 优化 等 问题 。近年 来 ， 电力 ２ 电力 系统 中继 电保 护事 前 技 术措 施 系统继 电保 护领 域 内出现 了用人 工神 经 网络 功 能 以外 。 自动报 警 、 生 成 、 如 报表 电压无 功 调节 、 ２１ ．重视图纸会审和设计交底工作， 了解工程 （ Ｎ 来实现故障类型的判别、 Ａ Ｎ） 故障距离的测定、 小 电流接地选线、 故障录波、 事故判别与处理等方 特点和设计意图， 减少工程实施过程中的设计变 方向保护、 主设备保护等。 例如在输电线两侧系统 面， 还具有强大的在线 自 诊断功能， 并实时地将其 电势角度摆开情况下发生经过渡 电阻的短路就是 送往调度（ 控制 ） 中心， 即以主动模式代替了常规 更。 ２２ ．制定继电保护调试监理细则。 非线性问题 ， 距离保护很难正确作出故障位置 变电所的被动模式 。 这一点是与常规二次系统最 ２３ ‘审核调试单位资质 。 的判别 。 从而造成误动或拒动 ； 如果用神经网络方 显 著 的 区别之 一 。 ２ 制订调试质量检验划分表， ． ４ 从验收依据、 法， 经过大量故障样本的训练 ， 只要样本集中充分 根据变电站 自 动化集成的程度，可将未来 的 动化系统分为协调型自动化和集成型 自 动化。 检验评定范围、检验性质以及质量验评标 准编号 考虑了各种情况 ， 则在发生任何故障时都可正确 自 等方面进行核实， 并与施工 、 调试 、 建设等相关单 判别。 其它如遗传算法、 进化规划等也都有其独特 协调型 自动化仍然保 留间隔内各 自独立的控制、 位共同商定， 从而调整试运的不 同阶段的质量验 的求解复杂问题的能力。将这些人工智能方法适 保护等装置，各自采集数据并执行相应 的输出功 当结合可使求解速度更快。 可以预见 ， 人工智能技 能， 通过统一的通信网络与站级相连 ， 在站级建立 收评定提供依据。 进行各个功能的协调。 而 ３电力系统中继电保护事 中技术措施 术在继 电 保护领域必会得到应用 ，以解决用常规 个统一的计算机系统， 调试的实施一般是工程建设 的高峰期， 工期 方 法难 以解决 的 问题 。 集成型自动化既在间隔级 ，又在站级对各个功能 ４２ 自适应控制技术在继电保护中的应用 ． 进行优化组合 ， 是现代控制技术 、 计算机技术和通 紧、 任务量大． 只有严格执行监理程序才能使调试 过程中各主要环节和过程处于受控状态。 这种新型保护原理的出现引起了人们的极大 信技术在变电站 自 动化系统的综合应用。所谓集 关注和兴趣，是微机保护具有生命力和不断发展 成型 自 动化系统是将间隔的控制、保护、故障录 ３１审核调试技术措施 ． 对重要设备、 技术难度大的调试项 目应 认真 的重要 内容。自 适应继 电保护具有改善系统的响 波、 事件记录和运行支持系统的数据处理等功能 增强可靠性和提高经济效益等优点 ， 在输电线 集成在一个统一的多功能数字装置内，问隔内部 审核调试单位报送的调试技术措施， 从调试方法、 应 、 质量要求和验收标准、安全技术措施 以及管理措 路的距离保护 、 变压器保护、 发电机保护 、 自动重 和间隔间以及间隔同站级间的通信用少量的光纤 合闸等领域内有着广泛的应用前景。针对电力系 总线实现 ， 取消传统的硬线连接。总体来说 ， 综合 施等方面进行检查。 具备条件方可进行实施。 动化系统打破了传统二次系统各专业界限和设 ３２调 试过 程监 控 ． 统频率变化的影响、单相接地短路时过渡电阻的 自 重视高频电缆和交流电缆的屏蔽层接地、 开 影响、 电力系统振荡的影响以及故障发展问题 ， 采 备划分原则 ， 改变了常规保护装置不能与调度（ 控 从而提高保护的性能。 对自适 制） 中心通信的缺陷， 给变电所 自动化赋予了 更新 关站至继电保护室接地线敷设 、继 电保护室 内接 用 自适应控制技术 ， 地网的施工质量。 电保护安全运行创造条件 。 应保护原理的研究 已经过很长的时间，也取得了 的含义和内容 ， 为继 代表了变电所 自动化技术发展的 功能更全 、 智能 保证浮充直流电源的电压波动范围、波纹系数以 定的成果， 但要真正实现保护对系统运行方式 种潮流。随着科学技术的发展， 及失去浮充电源后的最大负载下的直流电压能够 和故障状态的自适应 。 必须获得更多的系统运行 化水平更高、系统更完善的超高压变电所综合 自 必将在我国电网建设中不断涌现 ， 电 把 满足继电保护的要求。 按照元件试验、 单套装置整 和故障信息， 只有实现保护的计算机网络化 ， 才能 动化系统 。 组试验、 整组调试的程序逐级进行质量监控。 监理 做到这一点。 网的安全、 稳定和经济运行提高到一个新的水平。 ４３变电所综合 自动化技术 ． 参 考 文献 应督促调试单位对强电及弱电二次回路进行认真 检查肪 止二次寄生回路 的形成， 并通过一般检验、 实现继电保护和综合 自动化的紧密结合 ， 它 【 杨奇逊． １ １ 微型机继 电保护基Ｚ Ｍ］ ｄ［ ． 北京 ： 水利电 回路绝 缘 试验 、 拟通 电试验 、 模 操作 和联 动试 验 以 表现在集成与资源共享、 远方控制与信息共享。 以 力 出版社 ．９ ８ １８． 及带负荷试验进行确认。加强对继 电保护整组调 远方终端单元 （ Ｔ 、 ｒ Ｕ）微机保护装置为核心 。 将变 ［ 张宇辉 ． 系统微 型计 算机 继电保护【】 ２ 】 电力 Ｍ． 北 试 的监 控 ， 查保 护 回路及 整 定值 的 正确 性 。督促 电所的控制、 检 中 ２０ ． 信号 、 测量 、 计费等 回路纳人计算机 京 ： 国电 力 出版 社 。００ 调试单位做好图纸或整定值修改的报审程序， 并 系统 ， 取代传统的控制保护屏 ， 能够降低变 电所的 【 葛耀中． 适应继电保护及其前景展 望田． ３ 】 自 电力 参加相应的逻辑 回路整组试验， 确认回路 、 极性及 占地面积和设备投资 ， 提高二次系统的可靠性。 综 系统 自动化 。９７ ２ （ ）４ ． １９ 。１９ ：２ 整定值的正确。 旁站关键项 目的调试过程， 如励磁 合 自动化技术相对于常规变电所二次系统 ，主要 系统 调试 、 变 组保 护 、 电机 组 同期 试 验 、 用 有 以下 特 点 ： 发 发 厂 电源 切换 试 验 、 变组 短 路 及开 路 试 验 、 电机 发一 发 ４３１设 备 、 作 、 视 微机 化 ．． 操 监 空 载 试验 、 用 电源 自投 人 试 验 、 路纵 联 保 护 、 备 线 综合 自动化系统 的各个子系统全部微机化 ，

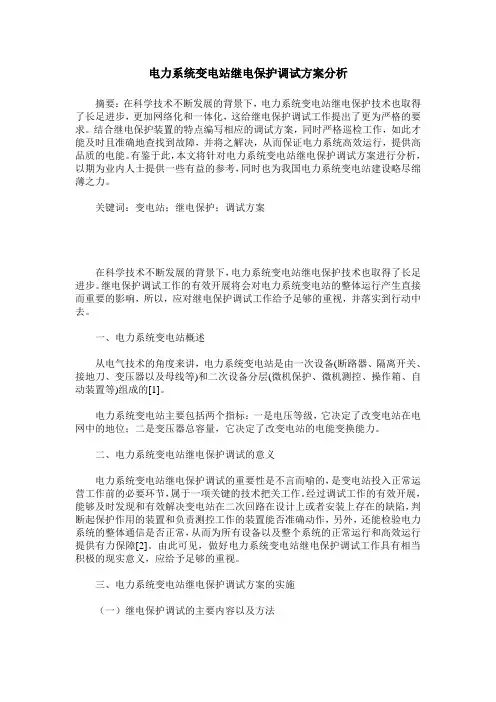

电力系统变电站继电保护调试方案分析
电力系统变电站继电保护调试方案分析摘要：在科学技术不断发展的背景下，电力系统变电站继电保护技术也取得了长足进步，更加网络化和一体化，这给继电保护调试工作提出了更为严格的要求。
结合继电保护装置的特点编写相应的调试方案，同时严格巡检工作，如此才能及时且准确地查找到故障，并将之解决，从而保证电力系统高效运行，提供高品质的电能。
有鉴于此，本文将针对电力系统变电站继电保护调试方案进行分析，以期为业内人士提供一些有益的参考，同时也为我国电力系统变电站建设略尽绵薄之力。
关键词：变电站；继电保护；调试方案在科学技术不断发展的背景下，电力系统变电站继电保护技术也取得了长足进步。
继电保护调试工作的有效开展将会对电力系统变电站的整体运行产生直接而重要的影响，所以，应对继电保护调试工作给予足够的重视，并落实到行动中去。
一、电力系统变电站概述从电气技术的角度来讲，电力系统变电站是由一次设备(断路器、隔离开关、接地刀、变压器以及母线等)和二次设备分层(微机保护、微机测控、操作箱、自动装置等)组成的[1]。
电力系统变电站主要包括两个指标：一是电压等级，它决定了改变电站在电网中的地位；二是变压器总容量，它决定了改变电站的电能变换能力。
二、电力系统变电站继电保护调试的意义电力系统变电站继电保护调试的重要性是不言而喻的，是变电站投入正常运营工作前的必要环节，属于一项关键的技术把关工作。
经过调试工作的有效开展，能够及时发现和有效解决变电站在二次回路在设计上或者安装上存在的缺陷，判断起保护作用的装置和负责测控工作的装置能否准确动作，另外，还能检验电力系统的整体通信是否正常，从而为所有设备以及整个系统的正常运行和高效运行提供有力保障[2]。
由此可见，做好电力系统变电站继电保护调试工作具有相当积极的现实意义，应给予足够的重视。
三、电力系统变电站继电保护调试方案的实施（一）继电保护调试的主要内容以及方法1、二次回路的安装接线检查二次回路安装工作需要按照端子图进行。

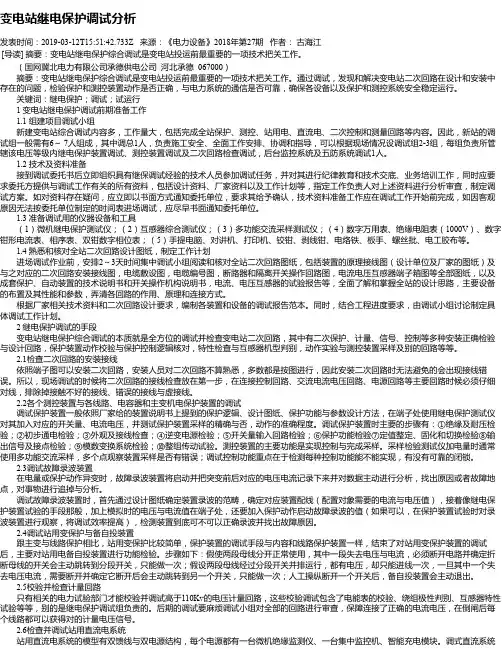

变电站继电保护调试分析
变电站继电保护调试分析发表时间：2019-03-12T15:51:42.733Z 来源：《电力设备》2018年第27期作者：古海江[导读] 摘要：变电站继电保护综合调试是变电站投运前最重要的一项技术把关工作。
（国网冀北电力有限公司承德供电公司河北承德 067000）摘要：变电站继电保护综合调试是变电站投运前最重要的一项技术把关工作。
通过调试，发现和解决变电站二次回路在设计和安装中存在的问题，检验保护和测控装置动作是否正确，与电力系统的通信是否可靠，确保各设备以及保护和测控系统安全稳定运行。
关键词：继电保护；调试；试运行1 变电站继电保护调试前期准备工作1.1 组建项目调试小组新建变电站综合调试内容多，工作量大，包括完成全站保护、测控、站用电、直流电、二次控制和测量回路等内容。
因此，新站的调试组一般需有6～ 7人组成，其中调总1人，负责施工安全、全面工作安排、协调和指导，可以根据现场情况设调试组2-3组，每组负责所管辖该电压等级内继电保护装置调试、测控装置调试及二次回路检查调试，后台监控系统及五防系统调试1人。
1.2 技术及资料准备接到调试委托书后立即组织具有继保调试经验的技术人员参加调试任务，并对其进行纪律教育和技术交底、业务培训工作，同时应要求委托方提供与调试工作有关的所有资料，包括设计资料、厂家资料以及工作计划等，指定工作负责人对上述资料进行分析审查，制定调试方案。
如对资料存在疑问，应立即以书面方式通知委托单位，要求其给予确认，技术资料准备工作应在调试工作开始前完成，如因客观原因无法按委托单位制定的时间表进场调试，应尽早书面通知委托单位。
1.3 准备调试用的仪器设备和工具（1）微机继电保护测试仪；（2）互感器综合测试仪；（3）多功能交流采样测试仪；（4）数字万用表、绝缘电阻表（1000V）、数字钳形电流表、相序表、双钳数字相位表；（5）手提电脑、对讲机、打印机、铰钳、剥线钳、电烙铁、板手、螺丝批、电工胶布等。

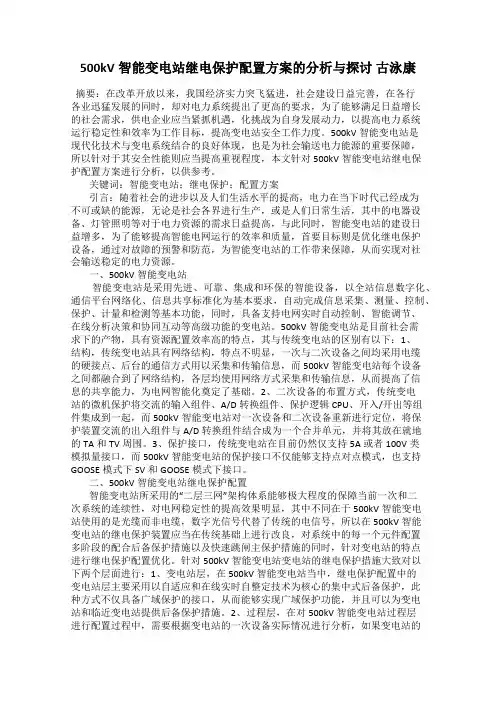

500kV智能变电站继电保护配置方案的分析与探讨 古泳康
500kV智能变电站继电保护配置方案的分析与探讨古泳康摘要：在改革开放以来，我国经济实力突飞猛进，社会建设日益完善，在各行各业迅猛发展的同时，却对电力系统提出了更高的要求，为了能够满足日益增长的社会需求，供电企业应当紧抓机遇，化挑战为自身发展动力，以提高电力系统运行稳定性和效率为工作目标，提高变电站安全工作力度。
500kV智能变电站是现代化技术与变电系统结合的良好体现，也是为社会输送电力能源的重要保障，所以针对于其安全性能则应当提高重视程度，本文针对500kV智能变电站继电保护配置方案进行分析，以供参考。
关键词：智能变电站；继电保护；配置方案引言：随着社会的进步以及人们生活水平的提高，电力在当下时代已经成为不可或缺的能源，无论是社会各界进行生产，或是人们日常生活，其中的电器设备、灯管照明等对于电力资源的需求日益提高，与此同时，智能变电站的建设日益增多，为了能够提高智能电网运行的效率和质量，首要目标则是优化继电保护设备，通过对故障的预警和防范，为智能变电站的工作带来保障，从而实现对社会输送稳定的电力资源。
一、500kV智能变电站智能变电站是采用先进、可靠、集成和环保的智能设备，以全站信息数字化、通信平台网络化、信息共享标准化为基本要求，自动完成信息采集、测量、控制、保护、计量和检测等基本功能，同时，具备支持电网实时自动控制、智能调节、在线分析决策和协同互动等高级功能的变电站。
500kV智能变电站是目前社会需求下的产物，具有资源配置效率高的特点，其与传统变电站的区别有以下：1、结构，传统变电站具有网络结构，特点不明显，一次与二次设备之间均采用电缆的硬接点、后台的通信方式用以采集和传输信息，而500kV智能变电站每个设备之间都融合到了网络结构，各层均使用网络方式采集和传输信息，从而提高了信息的共享能力，为电网智能化奠定了基础。
2、二次设备的布置方式，传统变电站的微机保护将交流的输入组件、A/D转换组件、保护逻辑CPU、开入/开出等组件集成到一起，而500kV智能变电站对一次设备和二次设备重新进行定位，将保护装置交流的出入组件与A/D转换组件结合成为一个合并单元，并将其放在就地的TA和TV周围。

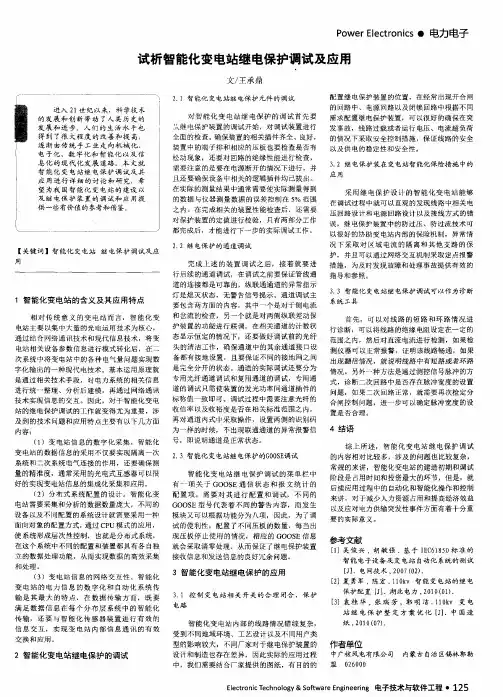

试析智能化变电站继电保护调试及应用
进行 详 细的讨 论 和研 究，希 我 国 智能化 变 电站 的建设 以 电保 护装 置的调 试 和应 用提 些有价值 的参考和借鉴 。
采 用继 电保 护设计 的智 能化变 电站 能够 在调试过程 中就可 以直观 的发现线路 中相关 电 压 回 路 设 计 和 电源 回 路 设计 以及 接 线 方 式 的错
化 变 电 站 继 电保 护 调 试 及 其
配置 继电保护装置 的位置 ，在经常 出现开合 闸 的回路中、电源 回路 以及 闭锁 回路 中根据不 同 需求配置继 电保护装置 ，可 以很好 的确保在突 发事 故 ，线 路 过 载 或 者 运 行 电压 、 电流 超 负 荷 的情况 下采取 安全控制措施 ，保证线路 的安全 以及 供 电 的稳 定 性 和 安 全 性 。 ３ ． ２继电保护装在变电站智能化保 险措施 中的
用
【 关键词 】智能化 变电站
继 电保 护 调 试 及 应
２ ＿ ２ 继 电保 护 的通 道 调 试
以很好 的协助变 电站 内部 的保险机制，异常情 况下采 取对 区域 电流 的隔离 和其他 支路 的保
（ １ ）变 电站信 息 的数 字化采集 。智能化 变 电站的数据信息的采用不仅要实现隔离一次 系统和二次系统 电气连接的作用 ，还要确保测 量 的精准度 ，通常采用的光 电式互感器可 以很
Ｐ ｏ ｗｅ ｒ Ｅ ｌ ｅ ｃ ｔ ｒ ｏ ｎ ｉ ｃ ｓ● 电力电子
试析智能化变电站继 电保护调试及应 用
文／ 王承 鼎
１智 能化 变 电站 继 电保 护 元 件 的 调 试
进入 ２ １ 世 纪以来 ，科 学技术 展 和创 新 带动 了人类 历 史的 和 进 步 。 人 们 的 生 活 水 平 也 了很 大程度 的改善 和提 高， 由传 统手 工业 走 向机械 化 、 化 、 数 字 化 和 智 能 化 以 及 信 的 现 代 化 发 展 道 路 。 本 文 就

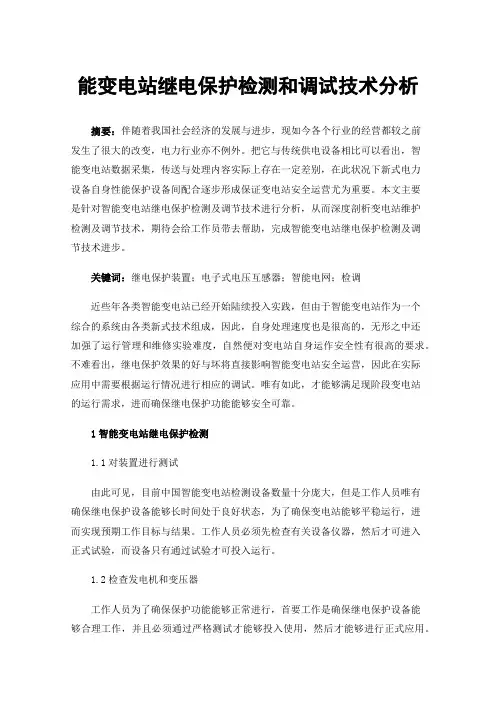

能变电站继电保护检测和调试技术分析
能变电站继电保护检测和调试技术分析摘要：伴随着我国社会经济的发展与进步，现如今各个行业的经营都较之前发生了很大的改变，电力行业亦不例外。
把它与传统供电设备相比可以看出，智能变电站数据采集，传送与处理内容实际上存在一定差别，在此状况下新式电力设备自身性能保护设备间配合逐步形成保证变电站安全运营尤为重要。
本文主要是针对智能变电站继电保护检测及调节技术进行分析，从而深度剖析变电站维护检测及调节技术，期待会给工作员带去帮助，完成智能变电站继电保护检测及调节技术进步。
关键词：继电保护装置；电子式电压互感器；智能电网；检调近些年各类智能变电站已经开始陆续投入实践，但由于智能变电站作为一个综合的系统由各类新式技术组成，因此，自身处理速度也是很高的，无形之中还加强了运行管理和维修实验难度，自然便对变电站自身运作安全性有很高的要求。
不难看出，继电保护效果的好与坏将直接影响智能变电站安全运营，因此在实际应用中需要根据运行情况进行相应的调试。
唯有如此，才能够满足现阶段变电站的运行需求，进而确保继电保护功能能够安全可靠。
1智能变电站继电保护检测1.1对装置进行测试由此可见，目前中国智能变电站检测设备数量十分庞大，但是工作人员唯有确保继电保护设备能够长时间处于良好状态，为了确保变电站能够平稳运行，进而实现预期工作目标与结果。
工作人员必须先检查有关设备仪器，然后才可进入正式试验，而设备只有通过试验才可投入运行。
1.2检查发电机和变压器工作人员为了确保保护功能能够正常进行，首要工作是确保继电保护设备能够合理工作，并且必须通过严格测试才能够投入使用，然后才能够进行正式应用。
在实践中，变压器，发电机等属于较为重要的检测环节，需要工作人员采取科学合理的检测方法加以验证，其目的是分析设备是否具有科学合理的发电能力，这一点与发电机组出厂检验十分相似。
对实际电压进行检验，才可以对实际应用阶段有一定了解。
2继电保护装置系统调试进行分析2.1系统对展开了整体调节根据比较发现传统式测试设备和智能操作箱依然应用电缆输出和输入的方式进行测试，这个模式操作也给智能化维护提供相关信息，即便在智能化操作箱之中可达到同步获取信息这么一种效果。

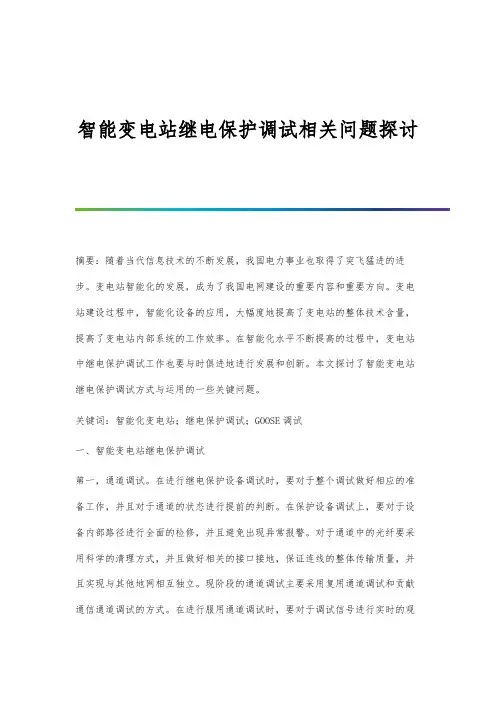

智能变电站继电保护调试相关问题探讨
智能变电站继电保护调试相关问题探讨摘要：随着当代信息技术的不断发展，我国电力事业也取得了突飞猛进的进步。
变电站智能化的发展，成为了我国电网建设的重要内容和重要方向。
变电站建设过程中，智能化设备的应用，大幅度地提高了变电站的整体技术含量，提高了变电站内部系统的工作效率。
在智能化水平不断提高的过程中，变电站中继电保护调试工作也要与时俱进地进行发展和创新。
本文探讨了智能变电站继电保护调试方式与运用的一些关键问题。
关键词：智能化变电站；继电保护调试；GOOSE调试一、智能变电站继电保护调试第一，通道调试。
在进行继电保护设备调试时，要对于整个调试做好相应的准备工作，并且对于通道的状态进行提前的判断。
在保护设备调试上，要对于设备内部路径进行全面的检修，并且避免出现异常报警。
对于通道中的光纤要采用科学的清理方式，并且做好相关的接口接地，保证连线的整体传输质量，并且实现与其他地网相互独立。
现阶段的通道调试主要采用复用通道调试和贡献通信通道调试的方式。
在进行服用通道调试时，要对于调试信号进行实时的观察，并且保证两侧的识别码相同。
只有在限定时间内，通道内部的数据信号传输未发生异常，再判定通道的工作状态正常。
在调试的过程中，要对于调试设备进行提前的检查，保证发光功率正常，再对于通道内的光纤收信率进行细致地确认。
第二，保护设备调试。
在对于继电保护设备进行调试之前，要对于调试设备先提前做好相应的检查。
首先，要对于各类设备插件进行检查，保证各类插件设备齐全，并且性能符合检车需求。
在完成检查之后，再做好连接检查，保证连接稳固，在调试过程中不会出现非人为脱落。
其次，在进行回路设备检查时，要对于直流与交流回路上的电源进行提前切断，并且拔出内部的逻辑插件，保证后续操作不受到影响。
进行零漂检查时，要在切断回路的基础上进行回路短接，从而更好地对于相关检车数据进行观察。
在监测与观察的过程中，要对于采集的数据进行误差检查，保证误差小于5%。

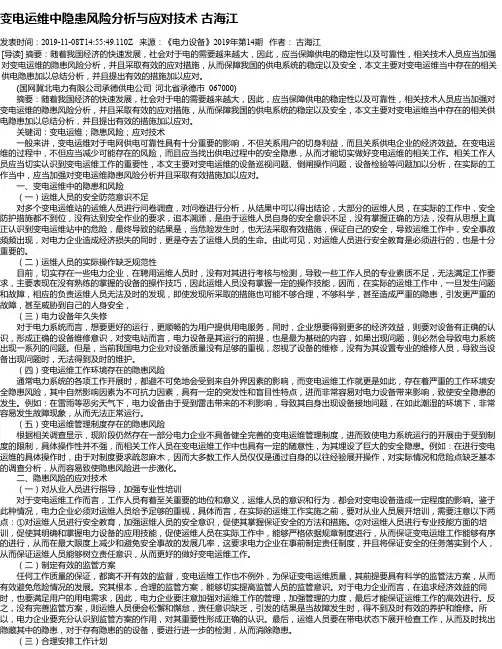

变电运维中隐患风险分析与应对技术 古海江
变电运维中隐患风险分析与应对技术古海江发表时间：2019-11-08T14:55:49.110Z 来源：《电力设备》2019年第14期作者：古海江[导读] 摘要：随着我国经济的快速发展，社会对于电的需要越来越大，因此，应当保障供电的稳定性以及可靠性，相关技术人员应当加强对变电运维的隐患风险分析，并且采取有效的应对措施，从而保障我国的供电系统的稳定以及安全，本文主要对变电运维当中存在的相关供电隐患加以总结分析，并且提出有效的措施加以应对。
(国网冀北电力有限公司承德供电公司河北省承德市 067000) 摘要：随着我国经济的快速发展，社会对于电的需要越来越大，因此，应当保障供电的稳定性以及可靠性，相关技术人员应当加强对变电运维的隐患风险分析，并且采取有效的应对措施，从而保障我国的供电系统的稳定以及安全，本文主要对变电运维当中存在的相关供电隐患加以总结分析，并且提出有效的措施加以应对。
关键词：变电运维；隐患风险；应对技术一般来讲，变电运维对于电网供电可靠性具有十分重要的影响，不但关系用户的切身利益，而且关系供电企业的经济效益。
在变电运维的过程中，不但应当减少可能存在的风险，而且应当找出供电过程中的安全隐患，从而才能切实做好变电运维的相关工作。
相关工作人员应当切实认识到变电运维工作的重要性，本文主要对变电运维的设备巡视问题、倒闸操作问题，设备检验等问题加以分析，在实际的工作当中，应当加强对变电运维隐患风险分析并且采取有效措施加以应对。
一、变电运维中的隐患和风险（一）运维人员的安全防范意识不足对多个变电运维站的运维人员进行问卷调查，对问卷进行分析，从结果中可以得出结论，大部分的运维人员，在实际的工作中，安全防护措施都不到位，没有达到安全作业的要求，追本溯源，是由于运维人员自身的安全意识不足，没有掌握正确的方法，没有从思想上真正认识到变电运维站中的危险，最终导致的结果是，当危险发生时，也无法采取有效措施，保证自己的安全，导致运维工作中，安全事故频频出现，对电力企业造成经济损失的同时，更是夺去了运维人员的生命。

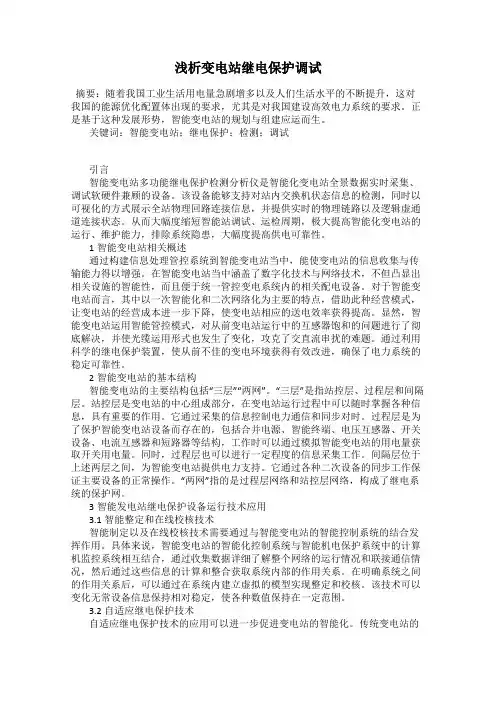

浅析变电站继电保护调试
3.2自适应继电保护技术
自适应继电保护技术的应用可以进一步促进变电站的智能化。传统变电站的保护中，最大的缺点在于只能对设备进行检测，虽然可以对检测中发现的异常进行提示，但是无法进行自动化调整。设备发生异常和人受到异常提示通常有一定的时间差，使设备的维修工作存在延时。自适应继电保护技术可以实时监测系统，及时发现检测中的异常并进行自适应调整，从而实现继电保护。该技术最大的好处在于灵活调整设备异常情况。目前，该技术的发展已经达到了较高水平，可以调整和修复设备运行中出现的常规障碍。总的来说，自适应用电保护技术具有及时、可靠以及灵活的特点，可以有效促进继电保护系统性能的发挥，保证发电系统的稳定安全运行。
5.2设立管理监督人员
为了保证继电保护设备在运行的各个环节的效果，除了相关的操作人员，还需要设立专门的管理和监督人员。管理监督人员要具备对继电保护设备的运行原理和继电保护设备结构的了解，同时要掌握专业的管理学知识。当智能发电站出现故障时，能够通过现场勘查和专业分析确定故障原因，然后根据具体情况指导现场人员排除故障。另外，管理监督人员要监督工作人员的操作，保证继电保护设备的操作严格按照标准执行。除了人员管理之外，管理监督人员还要对设备进行管理，包括对继电设备的寿命周期管理、从采购安装到运行的情况管理和对设备日常维护的管理。
4.2精度检验
对装置SV报文接收的性能进行检测，模拟SV报文的SVID、APPID等参数的变化，对保护装置的功能进行正确显示，根据接受到的报文以及采样值的配置信息判断报文配置的一致性，并发出相应的报警信号；模拟SV报文的时间变化，保护装置并监视采样值，当超出保护装置的范围或，报警并关闭保护功能；模拟SV报文对应中Validity字段的变化，接收的一方需要争取识别并做出正确的反应。模拟合并信号与装置之间的信号，当通信中断后，保护装置需要根据相应的信号做出反应，并发出警告信号，当通信恢复之后，对装置信号进行保护并自动返回，使保护功能能够恢复正常。
自适应继电保护技术的应用可以进一步促进变电站的智能化。传统变电站的保护中，最大的缺点在于只能对设备进行检测，虽然可以对检测中发现的异常进行提示，但是无法进行自动化调整。设备发生异常和人受到异常提示通常有一定的时间差，使设备的维修工作存在延时。自适应继电保护技术可以实时监测系统，及时发现检测中的异常并进行自适应调整，从而实现继电保护。该技术最大的好处在于灵活调整设备异常情况。目前，该技术的发展已经达到了较高水平，可以调整和修复设备运行中出现的常规障碍。总的来说，自适应用电保护技术具有及时、可靠以及灵活的特点，可以有效促进继电保护系统性能的发挥，保证发电系统的稳定安全运行。
5.2设立管理监督人员
为了保证继电保护设备在运行的各个环节的效果，除了相关的操作人员，还需要设立专门的管理和监督人员。管理监督人员要具备对继电保护设备的运行原理和继电保护设备结构的了解，同时要掌握专业的管理学知识。当智能发电站出现故障时，能够通过现场勘查和专业分析确定故障原因，然后根据具体情况指导现场人员排除故障。另外，管理监督人员要监督工作人员的操作，保证继电保护设备的操作严格按照标准执行。除了人员管理之外，管理监督人员还要对设备进行管理，包括对继电设备的寿命周期管理、从采购安装到运行的情况管理和对设备日常维护的管理。
4.2精度检验
对装置SV报文接收的性能进行检测，模拟SV报文的SVID、APPID等参数的变化，对保护装置的功能进行正确显示，根据接受到的报文以及采样值的配置信息判断报文配置的一致性，并发出相应的报警信号；模拟SV报文的时间变化，保护装置并监视采样值，当超出保护装置的范围或，报警并关闭保护功能；模拟SV报文对应中Validity字段的变化，接收的一方需要争取识别并做出正确的反应。模拟合并信号与装置之间的信号，当通信中断后，保护装置需要根据相应的信号做出反应，并发出警告信号，当通信恢复之后，对装置信号进行保护并自动返回，使保护功能能够恢复正常。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
变电站继电保护调试分析古海江
发表时间：2019-05-20T15:00:12.313Z 来源：《电力设备》2018年第34期作者：古海江
[导读] 摘要：变电站继电保护综合调试是变电站投运前最重要的一项技术把关工作。
（国网冀北电力有限公司承德供电公司河北承德 067000）
摘要：变电站继电保护综合调试是变电站投运前最重要的一项技术把关工作。
通过调试，发现和解决变电站二次回路在设计和安装中存在的问题，检验保护和测控装置动作是否正确，与电力系统的通信是否可靠，确保各设备以及保护和测控系统安全稳定运行。
关键词：继电保护；调试；试运行
1 变电站继电保护调试前期准备工作
1.1 组建项目调试小组
新建变电站综合调试内容多，工作量大，包括完成全站保护、测控、站用电、直流电、二次控制和测量回路等内容。
因此，新站的调试组一般需有6～ 7人组成，其中调总1人，负责施工安全、全面工作安排、协调和指导，可以根据现场情况设调试组2-3组，每组负责所管辖该电压等级内继电保护装置调试、测控装置调试及二次回路检查调试，后台监控系统及五防系统调试1人。
1.2 技术及资料准备
接到调试委托书后立即组织具有继保调试经验的技术人员参加调试任务，并对其进行纪律教育和技术交底、业务培训工作，同时应要求委托方提供与调试工作有关的所有资料，包括设计资料、厂家资料以及工作计划等，指定工作负责人对上述资料进行分析审查，制定调试方案。
如对资料存在疑问，应立即以书面方式通知委托单位，要求其给予确认，技术资料准备工作应在调试工作开始前完成，如因客观原因无法按委托单位制定的时间表进场调试，应尽早书面通知委托单位。
1.3 准备调试用的仪器设备和工具
（1）微机继电保护测试仪；（2）互感器综合测试仪；（3）多功能交流采样测试仪；（4）数字万用表、绝缘电阻表（1000V）、数字钳形电流表、相序表、双钳数字相位表；（5）手提电脑、对讲机、打印机、铰钳、剥线钳、电烙铁、板手、螺丝批、电工胶布等。
1.4 熟悉和核对全站二次回路设计图纸，制定工作计划
进场调试作业前，安排2～3天时间集中调试小组阅读和核对全站二次回路图纸，包括装置的原理接线图（设计单位及厂家的图纸）及与之对应的二次回路安装接线图，电缆敷设图，电缆编号图，断路器和隔离开关操作回路图，电流电压互感器端子箱图等全部图纸，以及成套保护、自动装置的技术说明书和开关操作机构说明书，电流、电压互感器的试验报告等，全面了解和掌握全站的设计思路，主要设备的布置及其性能和参数，弄清各回路的作用、原理和连接方式。
根据厂家相关技术资料和二次回路设计要求，编制各装置和设备的调试报告范本。
同时，结合工程进度要求，由调试小组讨论制定具体调试工作计划。
2 继电保护调试的手段
变电站继电保护综合调试的本质就是全方位的调试并检查变电站二次回路，其中有二次保护、计量、信号、控制等多种安装正确检验与设计回路，保护装置动作校验与保护控制逻辑核对，特性检查与互感器机型判别，动作实验与测控装置采样及别的回路等等。
2.1检查二次回路的安装接线
依照端子图可以安装二次回路，安装人员对二次回路不算熟悉，多数都是按图进行，因此安装二次回路时无法避免的会出现接线错误。
所以，现场调试的时候将二次回路的接线检查放在第一步，在连接控制回路、交流电流电压回路、电源回路等主要回路时候必须仔细对线，排除掉接触不好的接线、错误的接线与虚接线。
2.2各个测控装置与各线路、电容器和主变机电保护装置的调试
调试保护装置一般依照厂家给的装置说明书上提到的保护逻辑、设计图纸、保护功能与参数设计方法，在端子处使用继电保护测试仪对其加入对应的开关量、电流电压，并测试保护装置采样的精确与否，动作的准确程度。
调试保护装置时主要的步骤有：①绝缘及耐压检验；②初步通电检验；③外观及接线检查；④逆变电源检验；⑤开关量输入回路检验；⑥保护功能检验⑦定值整定、固化和切换检验⑧输出信号及接点检验；⑨模数变换系统检验；⑩整组传动试验。
测控装置的主要功能是实现控制与完成采样。
采样检验测试仪加电量时通常使用多功能交流采样，多个点观察装置采样是否有错误；调试控制功能重点在于检测每种控制功能能不能实现，有没有可靠的闭锁。
2.3调试故障录波装置
在电量或保护动作异变时，故障录波装置将启动并把突变前后对应的电压电流记录下来并对数据主动进行分析，找出原因或者故障地点，对事物进行追掉与分析。
调试故障录波装置时，首先通过设计图纸确定装置录波的范畴，确定对应装置配线（配置对象需要的电流与电压值），接着像继电保护装置试验的手段那般，加上模拟时的电压与电流值在端子处，还要加入保护动作启动故障录波的值（如果可以，在保护装置试验时对录波装置进行观察，将调试效率提高），检测装置到底可不可以正确录波并找出故障原因。
2.4调试站用变保护与备自投装置
跟主变与线路保护相比，站用变保护比较简单，保护装置的调试手段与内容和线路保护装置一样，结束了对站用变保护装置的调试后，主要对站用电备自投装置进行功能检验。
步骤如下：假使两段母线分开正常使用，其中一段失去电压与电流，必须断开电路并确定折断母线的开关会主动跳转到分段开关，只能做一次；假设两段母线经过分段开关并排运行，都有电压，却只能进线一次，一旦其中一个失去电压电流，需要断开并确定它断开后会主动跳转到另一个开关，只能做一次；人工操纵断开一个开关后，备自投装置会主动退出。
2.5校验并检查计量回路
只有相关的电力试验部门才能校验并调试高于110Kv的电压计量回路，这些校验调试包含了电能表的校验、绕组极性判别、互感器特性试验等等，别的是继电保护调试组负责的。
后期的调试要麻烦调试小组对全部的回路进行审查，保障连接了正确的电流电压，在倒闸后每个线路都可以获得对的计量电压信号。
2.6检查并调试站用直流电系统
站用直流电系统的模型有双馈线与双电源结构，每个电源都有一台微机绝缘监测仪、一台集中监控机、智能充电模块。
调式直流系统
包含了绝缘监测仪于监控机的装置检查与试验、充电模块、蓄电池检查、各回路绝缘监测试验、充放电试验等等。
直流点系统运行的特点是分段运行，两段直流电不可能放在一起。
所以，合上了直流电系统的全部馈线后，从绝缘监测仪获得的绝缘电阻值是最大的。
另外，集中监控机不仅要对各个蓄电池的充电、交流输入回路、容量与馈线回路实施监控，还要对他们与后台的遥信遥测功能进行测验与检查。
2.7检查并测试UPS系统
USP是通信装置与后台机的主要电源，在工作机与备份机的USP装置上构成，它的直流电源来自不同的蓄电池，有两条回路。
测量输入输出回路，发现没有错误后，USP系统的测试才可以开始进行，步骤如下：①将直流电源断开，看看一个USP装置的输出频率与电压的范围有没有超过最大值；②将直流电源合拢，然后将交流电断开，看看一个USP有没有发生输出突变；③模拟工作机出现事故，检验每个工作机的运作正常与否；④当排除掉工作机的问题后，看看系统可不可以转换到输出功能。
2.8调试后台机
Ａ与Ｂ是后台机的操作站，是远动、通信与操作的主要部门，将Ａ网Ｂ网接入，他们的数据可以准时更新并一致。
只有在技术人员完成了网络和设备定义、监控界面组态，实时数据定义（依照现场状态、输出控制量的设备、模拟输入量定义具体的借口）的情况下才能调试后台机。
结束语：总而言之，受到目前我国在信息化与数字化技术方面的快速发展，智能化变电站也取得了巨大的发展与进步，相关的变电站继电保护调试工作也开展的越来越多，这对于解决继电保护调试问题有着极其重要的作用价值。
但同时也需注意到由于变电站继电保护调试工作本身存在着较高的复杂性，因而针对有关项目的技术要求也比较高，相关技术人员应进一步开展好对继电保护的调试与分析工作，以期促进我国智能化变电站系统的良性、可持续发展。
参考文献：
[1]刘永欣，师峰，姜帅，等.智能变电站继电保护状态监测的一种模糊评估算法[J].电力系统保护与控制，2014（3）：37-41.
[2]周健，高晓军，刘大伟.智能变电站继电保护调试方法及其应用探析[J].中国电业（技术版）：2013（4）.。
