逐点比较法直线插补原理的实现

逐点比较插补原理的实现1 数字程序控制基础数字程序控制，就是计算机根据输入的指令和信息，控制生产机械按规定的工作程序、运动轨迹、运动距离和运动速度等规律自动地完成工作的自动控制。

世界上第一台数控机床是1992年由MIT伺服机构实验室开发出来的，主要的目的是为了满足高精度和高效率加工复杂零件的需要一般来说，三维轮廓零件，即使二维轮廓零件的的加工也是很困难的，而数控机床则很容易实现早期的数控(NC)以数字电路技术为基础，现在的数控(CNC)以计算机技术为基础。

数控系统由输入装置、输出装置、控制器、插补器等四部分组成。

随着计算机技术的发展，开环数字程序控制得到了广泛的应用，如各类数控机床、线切割机低速小型数字绘图仪等，它们都是利用开环数字程序控制原理实现控制的设备。

开环数字程序控制的结构如图1.1所示。

图1.1 开环数字程序控制的结构图这种结构没有反馈检测元件，工作台由步进电机驱动。

步进电机接收驱动电路发来的指令作相应的运动，把刀具移动到与指令脉冲相当的位置，至于刀具是否到达了指令脉冲规定的位置，它不作任何检查，因此这种控制的可靠性和精度基本上由步进电机和传动装置来决定。

开环控制结构简单、可靠性高、成本低、易于调整和维护等，应用最为广泛。

2 步进电机控制技术步进电机又叫脉冲电机，它是一种将电脉冲信号转换为角位移的机电式数模转换器。

在开环数字程序控制系统中，输出部分常采用它作为驱动元件。

步进电机接收计算机发来的指令脉冲，控制步进电机作相应的转动，步进电机驱动数控系统的工作台或刀具。

显然，指令脉冲的总数就决定了数控系统的工作台或刀具的总移动量，指令脉冲的频率就决定了移动的速度。

因此，指令脉冲能否被可靠地执行，基本上取决于步进电机的性能。

2.1 步进电机的工作原理步进电机的工作就是步进转动。

在一般的步进电机工作中，电源都是采用单极性的直流电源。

要使步进电机转动，就必须对步进电机定子的各相绕组以适当的时序进行通电。

南昌航空大学实验报告年月日课程名称：数控技术实验名称：逐点比较法插补原理班级：姓名：同组人：指导老师评定：签名：一、实验的目的与要求1.目的①掌握逐点比较法插补的原理及过程；②掌握利用计算机高级语言，设计及调试“插补运算轨迹”模拟画图的程序设计方法；③进一步加深对插补运算过程的理解；二、实验仪器计算机一台三、实验原理①逐点比较法插补运算的原理首先粗略的简单介绍一下机床是如何按照规定的图形加工出所需的工件的。

例如，现在要加工一段圆弧（图2－1），起点为A，终点为B，坐标原点就是圆心，Y轴、X轴代表纵、横拖板的方向，圆弧半径为R。

如从A点出发进行加工，设某一时刻加工点在M1，一般来说M1和圆弧有所偏离。

因此，可根据偏离的情况确定下一步加工进给的方向，使下一个加工点尽可能向规定图形（即圆弧）靠拢。

若用R M1表示加工点M1到圆心O的距离，显然，当R M1<R时，表示加工点M1在圆内，这时应控制纵拖板（Y拖板）向圆外进给一步到新加工点M2，由于拖板被步进电机带动，进给一步的长度是固定的（1微米），故新的加工点也不一定正好在圆弧上。

同样，当M2≥R时，表示加工点M2在圆外或圆上，这时应控制横拖板（X拖板）向圆内进给一步。

如此不断重复上述过程，就能加工出所需的圆弧。

图2－1 插补原理可以看出，加工的结果是用折线来代替圆弧，为了清楚起见，在图2－1中，每步的步长画的很大，因此加工出来的折线与所需圆弧的误差较大。

若步长缩小，则误差也跟着缩小，实际加工时，进给步长一般为1微米，故实际误差时很小的。

②计算步骤由上述可以看出，拖板每进给一步都要完成四个工作节拍。

偏差判别：判别偏差符号，确定加工点是在要求图形外还是在图形内。

工作台进给：根据偏差情况，确定控制X坐标(或Y坐标)进给一步，使加工点向规定的图形靠拢，以缩小偏差。

偏差计算：计算进给一步后加工点与要求图形的新偏差，作为下一步偏差判别的依据。

终点判断：判定是否到达终点，如果未达到终点，继续插补，如果以到达终点，停止插补。

逐点比较法的概念基本原理及特点早期数控机床广泛采用的方法，又称代数法、醉步伐，适用于开环系统。

1.插补原理及特点原理：每次仅向一个坐标轴输出一个进给脉冲，而每走一步都要通过偏差函数计算，判断偏差点的瞬时坐标同规定加工轨迹之间的偏差，然后决定下一步的进给方向。

每个插补循环由偏差判别、进给、偏差函数计算和终点判别四个步骤组成。

逐点比较法可以实现直线插补、圆弧插补及其它曲安插补。

特点：运算直观，插补误差不大于一个脉冲当量，脉冲输出均匀，调节方便。

逐点比较法直线插补（1）偏差函数构造对于第一象限直线OA上任一点(X,Y):X/Y = Xe/Ye若刀具加工点为Pi（X i，Y i），则该点的偏差函数F i可表示为若F i= 0，表示加工点位于直线上；若F i> 0，表示加工点位于直线上方；若F i< 0，表示加工点位于直线下方。

（2）偏差函数字的递推计算采用偏差函数的递推式（迭代式）既由前一点计算后一点Fi =Yi Xe -XiYe若F i>=0，规定向+X 方向走一步Xi+1 = Xi +1Fi+1 = XeYi –Ye(Xi +1)=Fi –Ye若F i<0，规定+Y 方向走一步，则有Yi+1 = Yi +1Fi+1 = Xe(Yi +1)-YeXi =Fi +Xe（3）终点判别直线插补的终点判别可采用三种方法。

1）判断插补或进给的总步数：；2）分别判断各坐标轴的进给步数；3）仅判断进给步数较多的坐标轴的进给步数。

（4）逐点比较法直线插补举例对于第一象限直线OA，终点坐标Xe=6 ,Ye=4，插补从直线起点O开始，故F0=0 。

终点判别是判断进给总步数N=6+4=10，将其存入终点判别计数器中，每进给一步减1，若N=0，则停止插补。

逐点比较法圆弧插补3.逐点比较法圆弧插补（1）偏差函数任意加工点P i（X i，Y i），偏差函数F i可表示为若F i=0，表示加工点位于圆上；若F i>0，表示加工点位于圆外；若F i<0，表示加工点位于圆内（2）偏差函数的递推计算1）逆圆插补若F≥0，规定向-X方向走一步若F i<0，规定向+Y方向走一步2）顺圆插补若F i≥0，规定向-Y方向走一步若F i<0，规定向+y方向走一步（3）终点判别1）判断插补或进给的总步数：⎩⎨⎧+-=-+-=-=++12)1(122211iiiiiiiXFRYXFXX⎩⎨⎧++=-++=+=++12)1(122211iiiiiiiYFRYXFYY⎩⎨⎧+-=--+=-=++12)1(122211iiiiiiiYFRYXFYY⎩⎨⎧++=-++=+=++12)1(122211iiiiiiiXFRYXFXXbabaYYXXN-+-=baxXXN-=bayYYN-=2） 分别判断各坐标轴的进给步数；（4）逐点比较法圆弧插补举例对于第一象限圆弧AB ，起点A （4，0），终点B （0，4）4.逐点比较法的速度分析fN V L式中：L —直线长度；V —刀具进给速度；N —插补循环数；f —插补脉冲的频率。

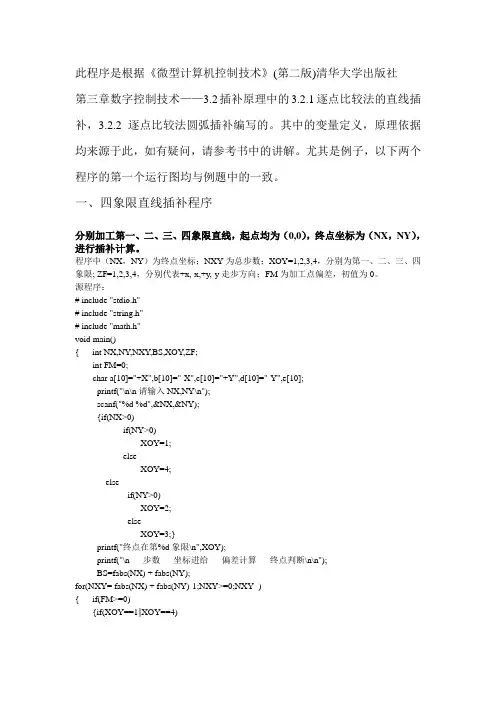

逐点比较法直线插补程序
一、实验目的
1、进一步理解逐点比较法直线插补的原理
2、掌握在计算机环境中完成直线逐点比较法插补的软件实现方法。

二、实验设备
1、计算机及其操作系统
2、VB 6.0软件
三、实验原理
机床数控系统依据一定方法确定刀具运动轨迹，进而产生基本廓形曲线，如直线、圆弧等。

其它需要加工的复杂曲线由基本廓形逼近，这种拟合方式称为“插补”（Interpolation）。

“插补”实质是数控系统根据零件轮廓线型的有限信息（如直线的起点、终点，圆弧的起点、终点和圆心等），在轮廓的已知点之间确定一些中间点，完成所谓的“数据密化”工作。

四、实验方法
本次实验是在VB6.0环境下完成了直线逐点比较法插补的软件实现。

软件中实现，主要分为两部分，一是人际交互，用户采集数据和演示其插补过程；二是插补的计算过程，此为这次实验的核心。

逐点比较法的插补有四个工作节拍：偏差判别、进给、偏差计算和终点判别，第一象限直线插补的偏差判别公式如下：
Fi = Xe Yi －Y e Xi
Fi≥0时，偏差判别公式为Fi+1= Fi－Y e，向X正方向进给
Fi< 0时，偏差判别公式为Fi+1= Fi＋Xe，向Y正方向进给
其工作流程图如下所示：
根据流程编写合理的界面和控制主程序代码。

逐点比较法第一象限直线，圆弧插补编程逐点比较法是以折线来逼近给定的轨迹，就是每走一步控制系统都要将加工点与给定的图形轨迹相比较，以决定下一步进给的方向，使之逼近加工轨迹。

逐点比较法以折线来逼近直线或圆弧，其最大的偏差不超过一个最小设定单位。

只要将脉冲当量取得足够小，就可以达到精度要求。

逐点比较插补法在脉冲当量为0.01mm，系统进给速度小于3000mm/min时，能很好的满足要求。

一、逐点比较法直线插补如下图所示设直线 oA 为第一象限的直线，起点为坐标原点o (0 ， 0) ，终点坐标为， A( ) ， P() 为加工点。

若 P 点正好处在直线 oA 上，由相似三角形关系则有即点在直线 oA 上方 ( 严格为直线 oA 与 y 轴正向所包围的区域 ) ，则有即若 P 点在直线 oA 下方 ( 严格为直线 oA 与 x 轴正向所包围的区域 ) ，则有图 3 — 1 逐点比较法第一象限直线插补即令则有：①如，则点 P 在直线 oA 上，既可向 +x 方向进给一步，也可向 +y 方向进给一步；②如，则点 P 在直线 oA 上方，应向 +x 方向进给一步，以逼近oA 直线；③如，则点 P 在直线 oA 下方，应向 +y 方向进给一步，以逼近 oA 直线一般将及视为一类情况，即时，都向 +x 方向进给一步。

当两方向所走的步数与终点坐标相等时，停止插补。

这即逐点比较法直线插补的原理。

对第一象限直线 oA 从起点 ( 即坐标原点 ) 出发，当 F 时， +x 向走一步；当 F<0 时，y 向走一步。

特点：每一步都需计算偏差，这样的计算比较麻烦。

递推的方法计算偏差：每走一步后新的加工点的偏差用前一点的加工偏差递推出来。

采用递推方法，必须知道开始加工点的偏差，而开始加工点正是直线的起点，故。

下面推导其递推公式。

设在加工点 P( ) 处，，则应沿 +x 方向进给一步，此时新加工点的坐标值为新加工点的偏差为即若在加工点 P( ) 处，，则应沿 +y 方向进给一步，此时新加工点的坐标值为，新加工点的偏差为即综上所述，逐点比较法直线插补每走一步都要完成四个步骤 ( 节拍 ) ，即：(1) 位置判别根据偏差值大于零、等于零、小于零确定当前加工点的位置。

第二节 逐点比较法逐点比较法的基本原理是，在刀具按要求轨迹运动加工零件轮廓的过程中，不断比较刀具与被加工零件轮廓之间的相对位置，并根据比较结果决定下一步的进给方向，使刀具沿着坐标轴向减小偏差的方向进给，且只有一个方向的进给。

也就是说，逐点比较法每一步均要比较加工点瞬时坐标与规定零件轮廓之间的距离，依此决定下一步的走向，如果加工点走到轮廓外面去了，则下一步要朝着轮廓内部走；如果加工点处在轮廓的内部, 则下一步要向轮廓外面走，以缩小偏差，周而复始，直至全部结束，从而获得一个非常接近于数控加工程序规定轮廓的刀具中心轨迹。

逐点比较法既可实现直线插补，也可实现圆弧插补。

其特点是运算简单直观，插补过程的最大误差不超过一个脉冲当量，输出脉冲均匀，而且输出脉冲速度变化小，调节方便，但不易实现两坐标以上的联动插补。

因此，在两坐标数控机床中应用较为普遍。

一般来讲，逐点比较法插补过程每一步都要经过如图3-1所示的四个工作节拍：（1）偏差判别 判别刀具当前位置相对于给定轮廓的偏差情况，即通过偏差值符号确定加工点处在理想轮廓的哪一侧，并以此决定刀具进给方向。

（2）坐标进给 根据偏差判别结果，控制相应坐标轴进给一步，使加工点向理想轮廓靠拢，从而减小其间的偏差。

（3）偏差计算 刀具进给一步后，针对新的加工点计算出能反映其偏离理想轮廓的新偏差，为下一步偏差判别提供依据。

（4）终点判别 每进给一步后都要判别刀具是否达到被加工零件轮廓的终点，若到达了则结束插补，否则继续重复上述四个节拍的工作，直至终点为止。

一、逐点比较法I 象限直线插补（一）基本原理设第一象限直线OE ，起点为坐标原点O(0,0)，终点为E （X e ，Y e ），另有一个动点为N （X i ，Y i ），如图3-2所示。

其中，各个坐标值均是以脉冲当量为单位的整数，以便于后面的推导与讲解，并且在脉冲增量式插补算法中都是这样约定的。

ee i i X Y X Y = （3-1a ） 即 X e Y i —X i Y e =0 （3-1b ） 当动点N 处于直线OE 的下方N ′处时，直线N O '的斜率小于直线OE 的斜率，从而有ii X Y ＜e e X Y （3-2a ）即 X e Y i —X i Y e ＜0 （3-2b ） 当动点N 处于直线OE 的上方N ″处时，直线N O ''的斜率大于直线OE 的斜率，从而有ee i i X Y X Y ＞ （3-3a ） 即 X e Y i —X i Y e ＞０ （3-3b ） 由上述关系可以看出，表达式（X e Y i —X i Y e ）的符号就能反映出动点N 相对直线OE 的偏离情况，为此取偏差函数F 为F =X e Y i —X i Y e （3-4）根据上述过程可以概括出如下关系：当F =0时，动点N （X i ，Y i ）正好处在直线OE 上；当F ＞0时，动点N （X i ，Y i ）落在直线OE 上方区域；当F ＜0时，动点N （X i ，Y i ）落在直线OE 下方区域。

武汉理工大学华夏学院课程设计报告书题目：系名：专业班级：姓名：学号：指导教师：2011 年 6 月 14 日摘要本文主要讨论利用逐点比较法实现第一象限的直线插补。

所谓逐点比较插补，就是刀具或绘图笔每走一步都要和给点轨迹上的坐标值进行比较，看这点在给点轨迹的上方还是下方，从而决定下一步的进给方向。

对于本设计所要求的直线轨迹，如果该点在直线的上方，则控制步进电机向+X方向进给一步，如果该点在直线的下方，那么控制步进电机向+Y 轴方向进给一步。

如此，走一步、看一看，比较一次，决定下一步的走向，以便逼近给定轨迹，即形成逐点比较插补。

插补计算时，每走一步，都要进行以下四个步骤的计算过程，即偏差判别、坐标进给、偏差计算、终点判断。

设计具体算法时，首先根据直线轨迹参数，计算出偏差计算公式及递推公式。

由程序判断出偏差的正负号，从而决定坐标的进给方向，再根据递推公式计算出坐标进给后的偏差，若未到达终点，则返回偏差判别，如此循环。

可以根据起点和终点的坐标位置，计算出总的进给步数Nxy，X或Y的坐标每进给一步，这个值就减一，若Nxy=0，就到达了终点，这就是终点判别的方法。

设计任务及要求设计一个计算机控制步进电机系统，该系统利用PC 机的并口输出控制信号，其信号驱动后控制X 、Y 两个方向的三相步进电机转动，利用逐点比较法插补绘制出各种曲线。

1）设计硬件系统，画出电路原理框图； 2）定义步进电机转动的控制字；3）推导出用逐点比较法插补绘制出下面曲线的算法； 4）编写算法控制程序线； 5）撰写设计说明书。

每人选一个曲线，曲线均为第一象限，屏幕左下角为坐标原点，箭头表示曲线绘制的方向，直线参数为：起点、终点坐标。

圆弧参数为：起点、终点坐标和半径。

直线一： 直线二：直线三 直线四圆弧一 圆弧二X YOXY O X Y OXYOX Y OXY O目录1 设计任务和要求 (1)2 设计步骤 (1)2.1 硬件设计 (1)2.1.1 接口示意图 (1)2.1.2 方案论证 (2)2.1.3 单片机与8255的接口 (3)2.1.4 硬件接线原理图 (3)2.1.5 元件清单 (4)2.2 软件设计 (5)2.2.1 软件设计原理 (5)2.2.2 8255的初始化编程 (6)2.2.3 步进电机走步控制程序 (7)2.2.4 主程序 (8)2.3 运行调试 (9)2.3.1 系统安装调试 (9)2.3.2 结果验证 (9)3 课程设计体会 (10)参考文献 (10)附录一芯片资料 (11)附录二源程序 (12)逐点比较插补原理的实现1 设计任务和要求设计一个微型计算机控制步进电机系统，该系统利用微型机的并口输出控制信号，其信号驱动后控制X 、Y 两个方向的三相步进电机转动，利用逐点比较法插补原理绘制出如下图所示的目标曲线。

逐点比较插补原理的实现逐点比较插补原理是一种常用的数值计算方法，用于在给定的数据点之间进行插值，以得到相应的曲线或者函数。

该方法的实现可以通过以下步骤进行：1. 确定数据点：首先，需要确定一组数据点，这些数据点包含了所需插值的函数或者曲线的部份信息。

数据点可以是离散的或者连续的，具体取决于实际应用场景。

2. 计算插值点：根据需要插值的函数或者曲线的特征，确定需要计算的插值点。

插值点是在数据点之间进行插值计算的位置，可以是离散的或者连续的。

3. 选择插值方法：根据实际需求和数据点的特征，选择合适的插值方法。

常见的插值方法包括线性插值、拉格朗日插值、牛顿插值等。

4. 进行插值计算：根据选择的插值方法，对插值点进行计算。

不同的插值方法有不同的计算公式和步骤，但基本思想是通过数据点之间的关系，推导出插值点的函数值或者曲线上的点。

5. 检验插值结果：对插值结果进行检验，确保插值的准确性和可靠性。

可以通过与已知数据点进行比较，计算误差或者残差来评估插值的精度。

逐点比较插补原理的实现可以通过编程语言来实现，例如在Python中可以使用NumPy库和SciPy库提供的函数来进行插值计算。

以下是一个简单的示例代码，演示了如何使用线性插值方法进行逐点比较插补的实现：```pythonimport numpy as npfrom scipy.interpolate import interp1d# 确定数据点x = np.array([1, 2, 3, 4, 5])y = np.array([2, 4, 6, 8, 10])# 计算插值点x_interp = np.linspace(1, 5, 10)# 选择插值方法interp_func = interp1d(x, y, kind='linear')# 进行插值计算y_interp = interp_func(x_interp)# 打印插值结果print("插值点的函数值：", y_interp)```上述代码中，首先确定了一组数据点x和y，然后使用`linspace`函数生成为了插值点x_interp。

逐点比较法（代数运算法、醉步法）图解1、逐点比较法直线插补第Ⅰ象限一加工直线，起点坐标原点O，终点坐标为A（xe，ye），则直线方程可表示为，即令Fi，j=xeyj-yexi为偏差判别函数，则有：（1）当Fi，j≥0时，向＋X方向进给一个脉冲当量，到达点Pi＋1，j，此时xi＋1=xi＋1，则点Pi＋1，j的偏差判别函数Fi+1，j为（2）当Fi，j＜0时，向＋Y方向进给一个脉冲当量，到达点Pi，j ＋1，此时yj+1=yj＋1，则点Pi，j＋1的偏差判别函数Fi，j+1为可见，新加工点的偏差Fi+1，j或Fi，j+1是由前一个加工点的偏差Fi，j和终点的坐标值递推出来的，假如按前两式计算偏差，则计算大为简化。

终点判别三种方法：（1）判别插补或进给的总步数：N=Xe+Ye；（2）分别判别各坐标轴的进给步数；（3）仅推断进给步数较多的坐标轴的进给步数。

总结：第一拍判别其次拍判别第三拍判别第四拍比较Fij≥0+ΔxFi+1，j= Fi，j-yeEi+j=E终-1Fij0+ΔyFi，j+1= Fi，j+xe第Ⅰ象限直线插补流程图：例5-1 设加工第一象限直线，起点为坐标原点O（0，0），终点A （6，4），用逐点比较法对其进行插补，并画出插补轨迹。

终点判别寄存器E＝6＋4=10，每进给一步减1，E=0时停止插补。

步数偏差判别坐标进给偏差计算终点判别起点F0，0=0E=101F0，0=0＋XF1，0=F0，0－ye=0－4=－4 E=10－1=92F1，0＜0＋YF1，1= F1，0＋xe=－4＋6=2 E=9－1=83F1，1＞0＋XF2，1= F1，1－ye=2－4=－2 E=8－1=74F2，1＜0＋YF2，2= F2，1＋xe=－2＋6=4 E=7－1=65F2，2＞0＋XF3，2= F2，2－ye=4－4=0 E=6－1=56F3，2=0＋XF4，2= F3，2－ye=0－4=－4 E=5－1=47F4，2＜0＋YF4，3= F4，2＋xe=－4＋6=2 E=4－1=38F4，3＞0＋XF5，3= F4，3－ye=2－4=－2 E=3－1=29F5，3＜0＋YF5，4= F5，3＋xe=－2＋6=4E=2－1=110F5，4＞0＋XF6，4= F5，4－ye=4－4=0E=1－1=02、其他象限直线插补的方法：1）分别处理法分别建立其他三个象限偏差函数计算公式。

电子教案教学程序教学内容及教学双边活动与教学方法导入新课讲授探究总结在刀具按要求轨迹运动加工零件轮廓的过程中，不断比较刀具与被加工零件轮廓之间的相对位置，并根据比较结果决定下一步的进给方向，使刀具向减小误差的方向进给。

其算法最大偏差不会超过一个脉冲当量δ。

§1.4 逐点比较法——直线插补一、概述初称区域判别法，又称代数运算法或醉步式近似法。

这种方法应用广泛，能实现平面直线、圆弧、二次曲线插补，精度高。

每进给一步需要四个节拍：（1）偏差判别：判别加工点对规定图形的偏离位置，决定拖板进给的走向。

（2）坐标进给：控制某个坐标工作台进给一步，向规定的图形靠拢，缩小偏差。

（3）偏差计算：计算新的加工点对规定图形的偏差，作为下一步判别的依据。

（4）终点判断：判断是否到达终点。

若到达则停止插补，若没，再回到第一节拍。

介绍讲授图示分析讲授法理解记忆教学程序教学内容及教学双边活动与教学方法新课讲授探究总结二、直线插补1．偏差计算公式如图所示第一象限直线OA，起点O为坐标原点，编程时，给出直线的终点坐标A ，直线方程为：●偏差判别：（1）动点m在直线上：（2）动点m在直线上方：（3）动点m在直线下方：偏差判别函数●坐标进给（1）动点m在直线上：，可沿+⊿x轴方向，也可沿+⊿y方向；（2）动点m在直线上方：，沿+⊿x方向；（3）动点m在直线下方：，沿+⊿y方向。

举例板图分析总结e e(,)x ym e m ey x x y-=m e m ey x x y-=m e m ey x x y->m e m ey x x y-<m m e m eF y x x y=-mF<mF≥mF=教学程序教学内容及教学双边活动与教学方法探究总结例题讲授●新偏差计算+⊿x轴方向进给+⊿y轴方向进给●终点比较用Xe +Ye 作为计数器，每走一步对计数器进行减1计算，直到计数器为零为止。

2．终点判别法分别计数法双向计数法单向计数法3．插补运算过程插补计算时，每走一步，都要进行以下4个步骤（又称4个节拍）的算术运算或逻辑判断：方向判定：根据偏差值判定进给方向。
