基于MasterCAM的复杂零件铣削加工对于轮廓复杂且加工设备、刀具要求专一的零件，优化加工工艺，降低加工成本、提高加工效率是完成此类零件加工的关键所在。
本文通过研究短螺距三向滚柱链轮的加工工艺性，建立三维模型，合理分析短螺距三向滚柱链轮加工工艺特点、刀具选型、切削用量和走刀路线，拟定了利用三轴联动的加工中心对短螺距三向滚柱链轮的外齿形进行加工的工艺方案，主要通过MasterCAM 软件对加工过程中的铣削方式、铣削参数、刀具的选择、走刀轨迹以及后处理的全过程进行仿真，验证数控加工程序的正确性及合理性。
从而完成此类零件的实际加工与CAM 软件的无缝结合，使设计、数控加工更加方便，快捷。
一、利用Solid Edge 对零件进行三维实体造型Solid Edge 软件具有强大的功能，以其参数化、基于特征和全相关等概念闻名于CAD 业界，利用该软件对被加工的零件进行实体造型。
造型的正确与否是决定加工零件质量的关键，因为它会直接影响到成品的最终尺寸。
因此在造型过程中一定要将零件图样上反映出的所有信息认真审阅并消化，将图样中要求的信息（如齿形计算公式、模数、齿数、外径和高度等）完全体现在三维造型中，如图1 所示。
二、根据齿形最小拐角处确定刀具规格刀具规格的选择会直接影响加工效率、零件表面质量及加工成本。
刀具在选择时应尽量选择刀柄直径粗的立铣刀，因为刀柄直径粗的立铣刀在高速加工时相对刚性比较好，这样在加工过程中可将机床进给速度提高，从而提高加工效率，刀具直径大小的选择应充分考虑在加工过程中会不会与链轮的尖角部位发生过切现象，以保证刀具能够加工到最小凹陷处曲面与最小拐角处。
目前比较常用的是可换刀片式的硬质合金机夹刀，这种刀具在切削奥式体不锈钢时（工件材料1Cr18Ni9Si3）进给速度可达800mm/min。
根据图样提供的技术参数，进行计算，得知齿根圆弧为36.56mm，因此选用外径为26mm 的可换机加刀片的立铣刀对零件进行铣削。
在模具加工与产品零部件数控加工过程中，编程技术及刀具技术紧密匹配，在多年的Mastercam软件程序编制中，运用全面积累的数控加工刀具知识，结合软件的加工策略，进行高效适配的程序编制及加工铣削，从而达到事半功倍的效果。
01Mastercam铣削包括2D加工、3D加工、多轴加工（四轴以上），其中，2D加工也称为点位加工，即根据直线、曲线进行2.5~3轴的加工；3D加工也叫曲面加工（实体加工）或三维三轴加工；多轴加工则是四轴、五轴加工，即一次定位，加工4个面或5个面。
本文分别对几何体、刀路策略、刀具选取进行技术性交流。
02点位加工就是根据设置的工件原点展开的程序编制，包括打定位点、钻孔、倒角、镗孔、铰孔和攻螺纹，都是进行点位坐标捕捉后的刀具路径定义。
根据工艺顺序进行程序编制，包括坐标点定义（几何体）、刀具定义、程序参数定义。
根据点位具体用处选取点位加工、钻孔加工、丝锥刀具、铰孔刀具及镗孔加工刀具[1]，具体的选取规则和刀具说明见表1~表5。
孔加工是产品加工的主要工艺，加工种类主要包括普通钻孔加工、一般精度孔加工、螺纹孔及螺纹加工和超精孔加工。
孔的精度及表面粗糙度是孔加工工艺及刀具选取的主要依据，在保证精度的前提下尽量使孔具有较低表面粗糙度值。
当不能满足较低表面粗糙度值时，需要采取超精密加工的策略，通过挤压、珩磨、抛光等方式加工孔[2]。
具体孔加工工艺与刀具选取见表6。
表1点位加工刀具表2钻孔加工刀具注：D为刀具有效直径。
表3丝锥刀具种类表4铰孔刀具加工表5镗孔加工刀具表6孔加工工艺及刀具选取03铣削刀路策略与刀具选取先进数控加工刀具种类日新月异、发展迅速，快进给刀具、金刚铣刀具和可换头铣刀等刀具种类的出现不仅提升了加工效率，而且降低了刀具整体成本，铣刀类别及说明见表7，工步策略及刀具选取见表8。
表7铣刀类别及说明表8工步策略及刀具选取2D刀具路径是采取2D几何体线架，包括直线、R圆弧、曲线等进行铣削加工，路径种类包括外形铣削、2D挖槽、平面铣削、键槽铣削和模型棱角，充分利用了几何体可以进行多种铣削加工的特性。

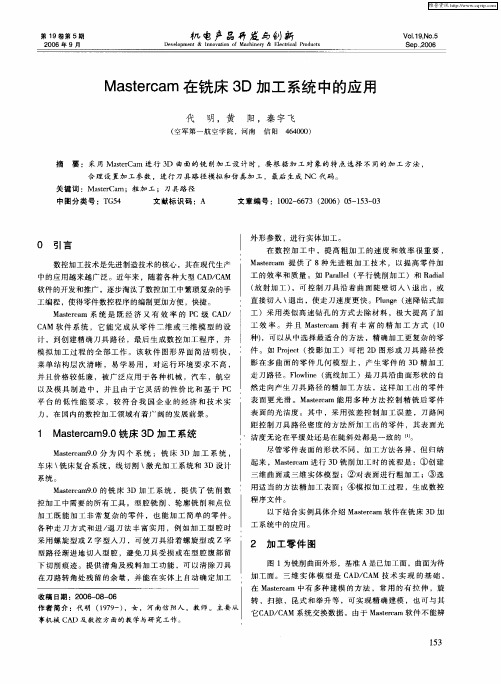

MasterCAM软件在数控铣削加工中的应用摘要：通过MasterCAM软件在数控加工中的一个应用实例，介绍了MasterCAM软件铣削加工模块强大的刀具路径设置、零件的刀具路径模拟和实体切削验证、生成数控程序等功能及其应用方法，较为详尽地讲述了运用CAD/CAM软件进行零件数控加工的工艺和步骤；关键词：MasterCAM; 数控加工; 应用；CAD/CAM；工艺Abstract:Key words: MasterCAM; CNC Machining; application; CAD/CAM; process1、引言MasterCAM软件是美国CNC Software公司开发的基于PC平台的CAD/CAM系统，广泛应用于机械加工、模具制、汽车工业和航天工业等领域，它具有二维几何图形设计、三维曲面设计、生成刀具路径、模拟加工实体等功能，并提供友好的人机交互介面，从而实现了从产品的几何设计到加工制造的CAD/CAM一体化，是目前世界上应用最广泛的CAD/CAM软件之一。
运用CAD/CAM技术进行数控加工，是先进制造技术的重要组成部分，它可以使企业提高设计质量，缩短生产周期，降低产品成本，提高经济效益。
2、MasterCAM软件的功能介绍MasterCAM 9.2由Mill(铣削)、Lathe(车削)、Wire(线切割)和Design(造型)4个模块组成。
其中Mill、Lathe、Wire 3大模块都具有完整的三维造型功能，它们既可以和Design模块配合使用，也可单独使用。
MasterCAM的主要功能有：2.1、CAD绘图功能MasterCAM可设计、编辑复杂的三维、三维空间曲线，还能生成方和曲线。
并具有强大的曲面造型功能和实体造型功能，可用于零件表面局部开关的详细设计，实现精确建模。
2.2、模拟加工功能MasterCAM软件实现铣削、车削、线切割的仿真加工，并可承受时修改零件几何模型及加工参数。
Mastercam's 3D动态铣削手册蔷薇的羽翼2012-2013更多的信息：需要获取更多咨询,请关注本人的博客(),当然最好的方法是联系你当地的经销商 .如果您需要2D动态铣削手册，你可以访问我的博客，在里面下载并阅读。
本文亦可以看作《动态铣削》手册的补充。
不但介绍3D优化刀路的应用，也将会对《动态铣削》手册发布一年之内，各位在实践中遇到的问题做一个更为深入的介绍。
Mastercam® X7 Opti Milling日期:2013年8月30日.作者:蔷薇的羽翼软件:Mastercam X7 SP2其他:3D动态铣削手册，这个名字只是个鳌头，因为这一年，动态铣削的概念也算深入人心。
曲面高速加工中并没有3D动态铣削这种命令。
与之类似的是优化加工。
但两者内核不同。
目录1.功能介绍 (4)优化铣削的概念 (4)优化铣削通用参数 (5)优化区域铣削 (7)2.优化铣削注意事项 (15)刀具 (15)刀柄 (15)切削液 (16)材料 (16)切削方式 (17)切削深度 (17)切削步距 (17)切削圆角 (18)实际切削速度 (18)3.优化中心除料铣削 (18)4.优化残料铣削 (23)5.更多资源 (28)6.感谢 (29)功能介绍Mastercam 高速曲面优化铣削刀具路径,充分利用刀具切削刃长度,实现刀具高速切削。
此刀路的主要特点是:保持刀具负载恒定，将机床运动速度变化保持在最小范围内，最大限度的提高材料去除率，降低刀具磨损。
高速刀具路径带来的好处：1.更高的刀具使用寿命。
2.最小的热量累。
3.更顺畅的排屑。
本教程的主要目的就是教导你,如何掌握Mastercam的优化铣削刀具路径。
学习目的熟悉各类优化铣削刀路的用途.了解优化铣削的具体参数创建优化铣削路径提示：教材中的屏幕颜色被修改过，可能与你的软件的设置不同，但这并不会影响到学习和使用。
第一节优化铣削的概念Mastercam's 3D优化铣削刀具路径包含以下几种:优化区域铣削优化中心除料铣削优化残料铣削Mastercam优化铣削刀具路径将高速加工发挥到了极致，优化刀具运动轨迹，恒定的切削负载，彻底避免了刀具过载，消除刀具突然转向而导致的震动，也使刀具边缘具有稳定的温度，延长了刀具涂层的寿命，消除零件表面的热损耗，使用大的下切步距，使刀具磨损可以均匀的分散到整个刀具的侧刃，更进一步延长刀具使用寿命。
项目九MasterCAM——三维零件加工教学目标知识目标：1.掌握MasterCAM软件常用的三维加工模块及特点2.掌握MasterCAM三维加工的参数的设置3.掌握程序后置处理方法能力目标：1.完成对零件的加工工艺分析2.掌握曲面自动编程的方法和步骤3. 实现机床的DNC加工情感目标：1、提高学生职业道德素养2、培养学生团队协作精神3、培养学生严谨的工作作风教学重点与难点重点：1. MasterCAM软件常用的三维加工模块及特点2. MasterCAM三维加工的参数的设置3. 零件的加工工艺分析4. 自动编程的方法和步骤难点：1. 复杂曲面的工艺分析2. 曲面自动编程的实现过程教学目的1. 了解MasterCAM软件常用的三维加工模块及特点2. 掌握实现曲面自动编程的方法和过程3. 让学生对数控加工能够有更深层次的体会教学方法总体方法：任务驱动法具体方法：讲述法、引导文法、示范教学法学时、教具学时：10学时教具：电脑、数控机床、工件和刀具、夹具等。
教学过程一、项目呈现讲述曲面加工的特点，引导学生对工件的结构和特点进行分析，并启发他们拿出合理的项目实施方案二、项目分析MasterCAM三维加工是实现一些复杂曲面的加工的必备手段，也是数控的加工的主要内容，本项目主要要掌握如下内容：1. MasterCAM软件常用的三维加工模块及功能2. MasterCAM三维加工的参数的设置3. 复杂曲面自动编程的方法和步骤4.掌握程序后置处理方法三、知识学习（一）MasterCAM软件常用的三维加工模块及功能MASTERCAM的铣床加工包括多重曲面的粗加工、精加工另外还有多轴加工和线架加工。
线架加工相当于选用线架进行造型的方法造出曲面来进行加工。
多轴加工指四轴或五轴机床上加工，即可以编制刀轴相对于工件除了三个方向的移动外增加了刀轴的转动和摆动。
使用CAD/CAM软件进行数控编程时，用到最多的还是对曲面进行加工。
