速凝水泥浆体的速凝原因及机理探讨

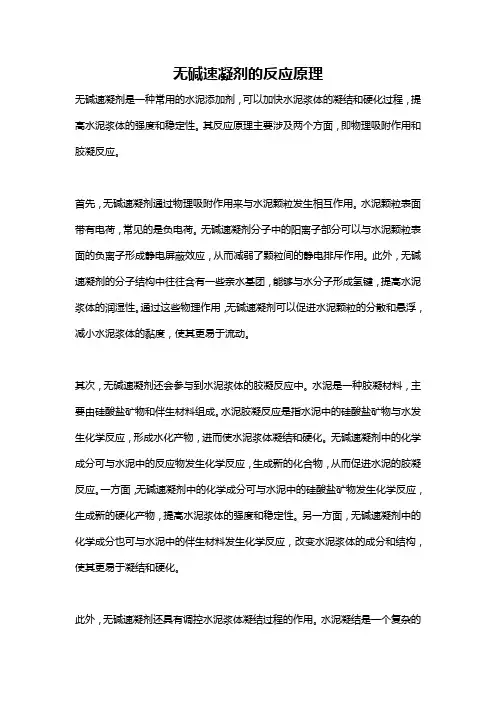

无碱速凝剂的反应原理无碱速凝剂是一种常用的水泥添加剂，可以加快水泥浆体的凝结和硬化过程，提高水泥浆体的强度和稳定性。

其反应原理主要涉及两个方面，即物理吸附作用和胶凝反应。

首先，无碱速凝剂通过物理吸附作用来与水泥颗粒发生相互作用。

水泥颗粒表面带有电荷，常见的是负电荷。

无碱速凝剂分子中的阳离子部分可以与水泥颗粒表面的负离子形成静电屏蔽效应，从而减弱了颗粒间的静电排斥作用。

此外，无碱速凝剂的分子结构中往往含有一些亲水基团，能够与水分子形成氢键，提高水泥浆体的润湿性。

通过这些物理作用，无碱速凝剂可以促进水泥颗粒的分散和悬浮，减小水泥浆体的黏度，使其更易于流动。

其次，无碱速凝剂还会参与到水泥浆体的胶凝反应中。

水泥是一种胶凝材料，主要由硅酸盐矿物和伴生材料组成。

水泥胶凝反应是指水泥中的硅酸盐矿物与水发生化学反应，形成水化产物，进而使水泥浆体凝结和硬化。

无碱速凝剂中的化学成分可与水泥中的反应物发生化学反应，生成新的化合物，从而促进水泥的胶凝反应。

一方面，无碱速凝剂中的化学成分可与水泥中的硅酸盐矿物发生化学反应，生成新的硬化产物，提高水泥浆体的强度和稳定性。

另一方面，无碱速凝剂中的化学成分也可与水泥中的伴生材料发生化学反应，改变水泥浆体的成分和结构，使其更易于凝结和硬化。

此外，无碱速凝剂还具有调控水泥浆体凝结过程的作用。

水泥凝结是一个复杂的过程，涉及多个反应步骤和物理变化。

无碱速凝剂可通过控制水泥浆体的相变行为和凝结动力学过程来影响水泥凝结的速率和性能。

具体来说，无碱速凝剂可改变水泥浆体的凝结温度和碱度，促使水泥浆体在更低的温度和碱度条件下完成凝结和硬化，缩短凝结时间。

此外，无碱速凝剂还可影响水泥浆体的胶凝物质的形成和转化，改变胶凝产物的物相和形貌，进而调控水泥浆体的力学性能和耐久性能。

总之，无碱速凝剂在水泥浆体中的作用机制是多方面的。

通过物理吸附作用和胶凝反应，无碱速凝剂可以促进水泥颗粒的分散和悬浮，改善水泥浆体的流动性；同时，它还参与到水泥浆体的胶凝反应中，生成新的化合物，提高水泥浆体的强度和稳定性；此外，无碱速凝剂还能够调控水泥浆体的凝结过程，缩短凝结时间，改善水泥浆体的力学性能和耐久性能。

水泥速凝剂是什么水泥速凝剂的特性及速凝原理1.加速水泥凝结：水泥速凝剂能够促进水泥浆体中的化学反应，使其迅速凝结和硬化。

通过加速水泥粒子的凝胶化过程，减少凝结时间。

2.提高早期强度：水泥速凝剂能够提高水泥浆体的早期强度。

在凝结和硬化的过程中，水泥速凝剂能够产生早期强度发展所需的凝胶物质，从而增强水泥的力学性能。

3.调节水泥的凝结时间：水泥速凝剂可以根据需要调节水泥的凝结时间。

通过控制水泥速凝剂的用量和配比，可以实现快速凝结和早期强度提高的需求。

4.增强水泥胶体粘结力：水泥速凝剂可以增强水泥浆体中的颗粒间相互作用力，改善其胶结性能。

这可以减少水泥胶体的孔隙和裂缝，提高水泥的密实度和抗渗透性。

5.提高水泥的稳定性：水泥速凝剂可以提高水泥浆体的稳定性，防止其在搅拌和输送过程中发生分层、沉降等问题。

6.抑制水泥的收缩：水泥速凝剂能够减少水泥浆体的收缩性能，降低水泥的收缩应力和体积变化，减少混凝土裂缝的产生。

水泥速凝的原理：水泥的速凝基本原理是通过改变水泥浆体中的化学和物理特性，使其能够更快速地硬化和凝结。

主要的速凝机理有以下几个方面：1.化学反应机理：水泥速凝剂中的化学成分可以与水泥中的硅酸盐矿物质发生反应，并产生高分子聚合物凝胶。

这些凝胶的形成可以加速水泥的凝结过程，提高早期强度。

2.积极填充机理：水泥速凝剂通过在水泥浆体中形成较大颗粒物质，填充了水泥的孔隙。

这些颗粒物质可以用作水泥凝胶的模板，促进凝结反应的进行。

3.表面活化机理：水泥速凝剂中的活性成分可以改变水泥颗粒表面的化学性质，增加其吸附能力。

这使得水泥能够更好地与水分和其他添加剂发生反应，加快凝结过程。

4.相互作用机理：水泥速凝剂中的添加剂可以与水泥颗粒表面形成化学键和物理吸附力，增强颗粒间的相互作用力。

这可以加强水泥的粘结力，提高早期强度发展。

总之，水泥速凝剂通过改变水泥的化学反应和物理特性，加速水泥的凝结和硬化过程。

其机理涉及化学反应、颗粒填充、表面活化和相互作用等方面，使得水泥能够更快速地凝结和提高早期强度。

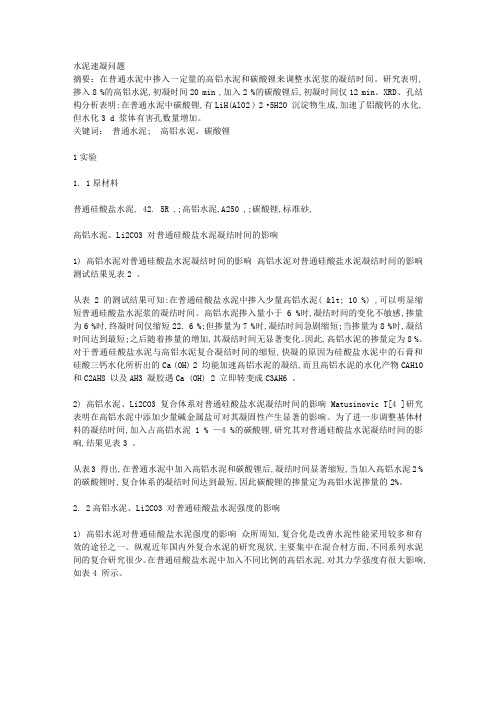

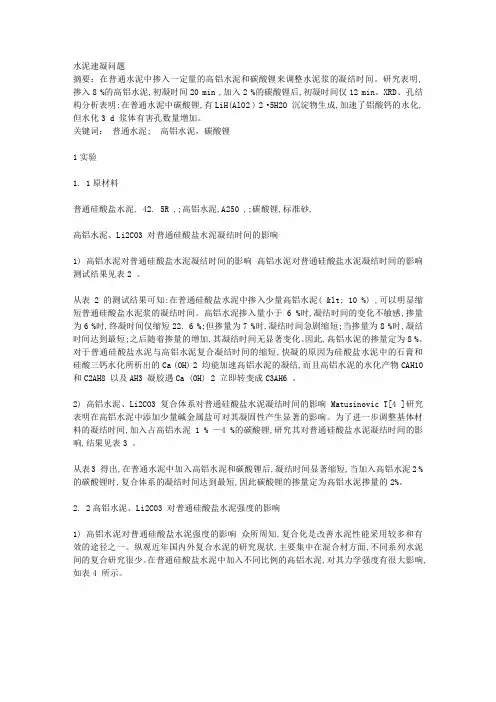

水泥速凝问题摘要：在普通水泥中掺入一定量的高铝水泥和碳酸锂来调整水泥浆的凝结时间。

研究表明,掺入8 %的高铝水泥,初凝时间20 min ,加入2 %的碳酸锂后,初凝时间仅12 min。

XRD、孔结构分析表明:在普通水泥中碳酸锂,有LiH(AlO2 ) 2·5H2O 沉淀物生成,加速了铝酸钙的水化,但水化3 d 浆体有害孔数量增加。

关键词：普通水泥; 高铝水泥，碳酸锂1实验1. 1原材料普通硅酸盐水泥, 42. 5R ,;高铝水泥,A250 ,;碳酸锂,标准砂,高铝水泥、Li2CO3 对普通硅酸盐水泥凝结时间的影响1) 高铝水泥对普通硅酸盐水泥凝结时间的影响高铝水泥对普通硅酸盐水泥凝结时间的影响测试结果见表2 。

从表 2 的测试结果可知:在普通硅酸盐水泥中掺入少量高铝水泥( < 10 %) ,可以明显缩短普通硅酸盐水泥浆的凝结时间。

高铝水泥掺入量小于 6 %时,凝结时间的变化不敏感,掺量为6 %时,终凝时间仅缩短22. 6 %;但掺量为7 %时,凝结时间急剧缩短;当掺量为8 %时,凝结时间达到最短;之后随着掺量的增加,其凝结时间无显著变化。

因此,高铝水泥的掺量定为8 %。

对于普通硅酸盐水泥与高铝水泥复合凝结时间的缩短,快凝的原因为硅酸盐水泥中的石膏和硅酸三钙水化所析出的Ca (OH) 2 均能加速高铝水泥的凝结,而且高铝水泥的水化产物CAH10和C2AH8 以及AH3 凝胶遇Ca (OH) 2 立即转变成C3AH6 。

2) 高铝水泥、Li2CO3 复合体系对普通硅酸盐水泥凝结时间的影响 Matusinovic T[4 ]研究表明在高铝水泥中添加少量碱金属盐可对其凝固性产生显著的影响。

为了进一步调整基体材料的凝结时间,加入占高铝水泥 1 % —4 %的碳酸锂,研究其对普通硅酸盐水泥凝结时间的影响,结果见表3 。

从表3 得出,在普通水泥中加入高铝水泥和碳酸锂后,凝结时间显著缩短,当加入高铝水泥2 %的碳酸锂时,复合体系的凝结时间达到最短,因此碳酸锂的掺量定为高铝水泥掺量的2%。

水泥速凝剂的掺量及凝结时间以水泥速凝剂的掺量及凝结时间为题，我们来探讨一下水泥速凝剂的使用及其对水泥凝结时间的影响。

一、水泥速凝剂的作用及用途水泥速凝剂是一种可以加速水泥凝结过程的化学物质。

它能够在一定时间内显著减少水泥的凝结时间，使水泥迅速硬化。

水泥速凝剂广泛应用于建筑工程、道路施工、地下工程等领域。

其主要作用是加快工程进度，提高施工效率。

二、水泥速凝剂的掺量选择水泥速凝剂的掺量选择需要根据具体工程的要求和环境条件来确定。

一般情况下，水泥速凝剂的掺量在水泥总重量的1%~3%之间。

但是，不同类型的水泥速凝剂可能有不同的掺量要求，因此在使用前应仔细查看产品说明书，按照生产厂家的建议进行掺量选择。

三、水泥速凝剂对凝结时间的影响1. 加速水泥凝结时间：水泥速凝剂的主要作用是加速水泥的凝结过程，使其更快硬化。

通常情况下，使用水泥速凝剂后，水泥的凝结时间可以缩短约30%~50%。

这对于需要快速施工的工程来说非常有利。

2. 影响凝结强度：水泥速凝剂虽然可以加速水泥的凝结过程，但是会对水泥的凝结强度产生一定的影响。

一般来说，水泥速凝剂可以提高水泥的早期强度，但可能会对水泥的长期强度产生一定的负面影响。

因此，在选择水泥速凝剂时需要根据具体工程的要求来进行权衡。

3. 环境温度影响：水泥速凝剂的使用受环境温度的影响较大。

在低温环境下，水泥速凝剂的加速效果可能会降低，甚至失效。

因此，在低温环境下使用水泥速凝剂时需要特别注意。

四、水泥速凝剂的使用注意事项1. 严格按照产品说明书进行操作：水泥速凝剂的使用需要遵循产品说明书上的操作指导，严格控制掺量和配比，避免超量使用导致不良后果。

2. 注意与其他掺合料的配合使用：如果在水泥中掺入其他掺合料，如粉煤灰、矿渣等，应注意水泥速凝剂与这些掺合料的相容性，避免产生不良反应。

3. 注意环境温度：水泥速凝剂的使用受环境温度的影响较大，特别是在低温环境下，应谨慎选择水泥速凝剂的使用。

4. 注意对水泥性能的影响：水泥速凝剂的使用可能会对水泥的性能产生一定的影响，特别是对水泥的长期强度。

速凝水泥浆体的速凝原因及机理探讨席耀忠(中国建筑材料科学研究总院，北京100024)摘要：本文从物理和化学角度讨论速凝水泥浆体的速凝原因及机理。

速凝剂加水形成的0H-使水泥水化诱导期不再出现．活性水泥矿物激烈水化形成的大量水化物胶结未反应矿物和集料，这是速凝的主因。

也可把速凝看成是混凝土中游离水消耗至某种程度的结果，物理耗水(润湿、蒸发等)与化学耗水同样重要。

快速水化放热升温是速凝的重要原因。

AFt相是常用速凝剂作用下形成的速凝快硬主相。

合理选用活性矿物、促凝化合物、稠化剂、润湿分散剂和超塑化剂可配出优质水泥速凝剂。

关键词：速凝剂；机理；促凝化合物；AFt相；快凝矿物；喷射混凝土速凝剂是一种使水泥浆体在数分钟内凝结的促凝剂，主要用于快凝砂浆和喷射混凝土。

快凝砂浆和喷射混凝土有广泛的用途：地下支护与衬砌工程、地基基础与边坡工程、损坏建筑结构的修复加固、薄壳结构和析板新型建筑结构。

此外，速凝剂还可用于堵漏、锚固和抢修工程和耐火混凝土的施工。

我国速凝剂的年产量约为8万t，在混凝土外加剂中属用量较大的一个品种。

本文从不同角度讨论速凝剂的速凝机理．阐明快凝水泥矿物、促凝化合物、稠化剂和润湿分散剂的物理化学作用，希望能对同行有所启示。

从粗线条看．速凝剂的速凝机理比较清楚，但对具体细节尚不十分清楚，有待于深入研究。

文中有关速凝剂的资料往往只给出若干可能发生的化学反应式，而实际凝结过程是非常复杂的物理化学过程。

熟悉这一过程的几个特点对研究和使用速凝剂非常有益。

1 粉体颗粒的润湿、吸水和分散速凝剂和水泥粉体颗粒加水后．水首先沿着固体颗粒表面铺展开来．并附着在固体表面上，进而固体颗粒全部浸入水中，这一现象称为润湿。

水还能进入多孔颗粒或晶体颗粒的内部．如粉煤灰中渣状多孔颗粒、沸石的架状晶体结构和蒙脱石的层状晶体结构。

这类矿物或工业副产品能使浆体游离水减少而变稠，因此又称稠化剂。

稠化剂颗粒的湿润和吸水消耗了部分拌和水．对水泥浆体的凝结起重要作用，湿润使水分子与水泥矿物接触，这是水化反应的前提。

水泥速凝剂一实验目的1. 掌握配制水泥速凝剂的工艺2. 了解水泥速凝剂的速凝机理以及各组分作用二实验原理1速凝剂特点速凝剂是随着水泥混凝土的广泛使用而产生的，并且一直在不断地发展。

应用于喷射混凝土中可以大大提高喷射的速度和厚度，同时增加了强度和减少了回弹。

速凝剂能够使混凝土喷射到工作表面上后很快就能凝结。

因此，速凝剂必须具备以下几种性能:(1)对混凝土无不利影响，如钢锈、碱,骨料反应、长期耐久性等; (2)有较高的早期强度，后期强度降低不能太大(小于30%); (3)使混凝土喷出后3,5min内初凝，10min之内终凝; (4)尽量减小水灰比，防止收缩过大，提高抗渗性能; (5)使混凝土具有一定的粘度，防止回弹过高;(6)对施工人员及环境无不良影响，对钢筋无腐蚀作用; (7)原材料易得，价格较低。

2速凝剂速凝机理各种不同的速凝剂可以使水泥很快就凝结，但其作用机理至今尚未定论，目前主要有以下几种观点。

(1)生成水化铝酸钙而速凝速凝剂的各组分之间将发生如下反应，生成溶解度更低的盐类: NaCO+CaO+HO ? CaCO+NaOH 2323NaCO+CaSO? CaCO+NaSO 234 324铝酸盐水解,并进行中和反应:NaAlO+2HO ? Al(OH)+NaOH 2232NaAlO+3CaO+7HO ? 3CaO?AlO?6HO+2NaOH 22232在反应过程中产生的NaOH与水泥中的石膏之间建立了以下平衡关系:2NaOH+CaSO ? NaSO+Ca(OH) 4242速凝剂产生的NaOH与石膏作用生成NaSO，使水泥浆体中CaSO的浓度明显降244低，在这种条件下，水泥中CA(3CaO?AlO)可以迅速地进入溶液，析出六角323 板状的水化产物CAH(3CaO?AlO?6HO)进而生成CAH，CaSO所起的缓凝作362324134用消失，水化热大量释放，从而导致水泥浆的迅速凝结。

(2)加快水泥水化速率而速凝试验表明，掺有速凝剂的水泥中发生了如下反应:Al(SO)+3CaO+5HO ? 3CaSO?2HO+2Al(OH) 24324232NaAlO+3CaO+7HO ? 3CaO?AlO?6HO+2NaOH 222323CaO?AlO?6HO+3CaSO?2HO+25HO—3CaO?AlO?3CaSO?31HO 2324222342因此，在水泥,速凝剂,水的体系中，由于AlSO等电解质的解离，以及水泥24 粉磨过程中所加石膏的溶解，是水化初期溶液中的硫酸根离子浓度骤增并与溶液中的AlO、Ca(OH)等组分急速反应，迅速生成微细针柱状的钙矾石及中间232 次生物石膏，这些新生晶体的生长、发展，在水泥颗粒之间交叉连接生成网络状结构而速凝。

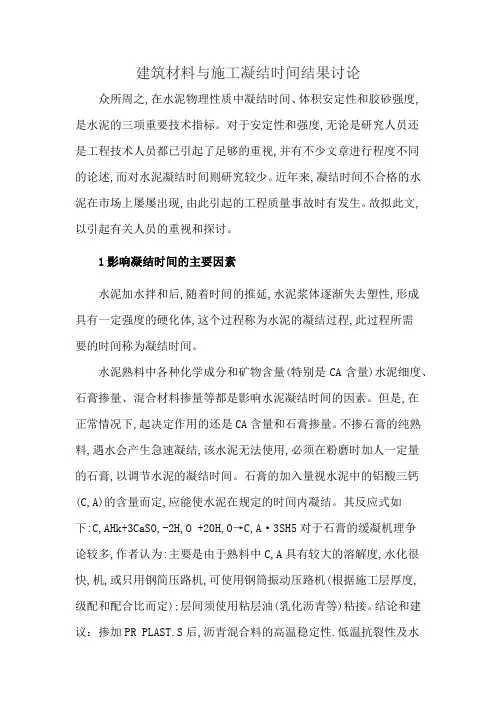

建筑材料与施工凝结时间结果讨论众所周之,在水泥物理性质中凝结时间、体积安定性和胶砂强度,是水泥的三项重要技术指标。

对于安定性和强度,无论是研究人员还是工程技术人员都已引起了足够的重视,并有不少文章进行程度不同的论述,而对水泥凝结时间则研究较少。

近年来,凝结时间不合格的水泥在市场上屡屡出现,由此引起的工程质量事故时有发生。

故拟此文,以引起有关人员的重视和探讨。

1影响凝结时间的主要因素水泥加水拌和后,随着时间的推延,水泥浆体逐渐失去塑性,形成具有一定强度的硬化体,这个过程称为水泥的凝结过程,此过程所需要的时间称为凝结时间。

水泥熟料中各种化学成分和矿物含量(特别是CA含量)水泥细度、石膏掺量、混合材料掺量等都是影响水泥凝结时间的因素。

但是,在正常情况下,起决定作用的还是CA含量和石膏掺量。

不掺石膏的纯熟料,遇水会产生急速凝结,该水泥无法使用,必须在粉磨时加人一定量的石膏,以调节水泥的凝结时间。

石膏的加入量视水泥中的铝酸三钙(C,A)的含量而定,应能使水泥在规定的时间内凝结。

其反应式如下:C,AHk+3CaSO,-2H,O +20H,O→C,A·3SH5对于石膏的缓凝机理争论较多,作者认为:主要是由于熟料中C,A具有较大的溶解度,水化很快,机,或只用钢简压路机,可使用钢筒振动压路机(根据施工层厚度,级配和配合比而定);层间须使用粘层油(乳化沥青等)粘接。

结论和建议：掺加PR PLAST.S后,沥青混合料的高温稳定性.低温抗裂性及水稳定性均能满足JTJ036 - 98《公路改性沥青路面施工技术规范》的要求,尤其是沥青混合料高温抗车辙性能得到了明显的提高。

由于PR PLAST.S是颗粒,可直接将该聚合物颗粒投入到热集料中,干拌一定时间后再加人沥青，通过集料颗粒的剪切力分散PR PLAST.S,无需专门的设施,简单易行,因此掺配工艺简单,易于操作。

采用PR PLAST.S作为添加剂的沥青混合料的路用性能,特别是沥青混合料的高温抗车辙性能有明显提高,且掺配工艺简单。
