电子元器件来料检验标准指导书目的：对IQC品检人员的作业方法及流程进行规范,提高IQC检验作业水平，控制来料不良，提高品质。
1、实用范围：来料进料检验2、质检步骤（1）来料暂收（2）来料检查（3）物料入库3、质检要点及规范（1）来料暂收：仓管收到供应商的送货单后根据送货单核对来料：数量，种类及标签内容等无误后送交IQC 检验，予以暂收，并签回货单给来料厂商。
（2）来料检查：IQC品检人员收到进料验收单后，依验收单和采购单核对来料与标签内容是否相符，来料规格，种类；是否相符，如不符拒检验，并通知仓管、采购及生管，如符合，则进行下一步检验。
一般先抽查来料的一定比例（以仓库来料质检标准），查看品质情况，再决定入库全检，还是退料。
（3）检查内容：（1）外观：自然光或日光灯下，距离样品30CM目视；（2）尺寸规格：用卡尺/钢尺测量，厚度用卡尺/外径千分尺测量；（3）粘性分别按：GB/T4852-2002、GB/T4851-1998、GB/T2792-1998中方法执行，结果记录于《可靠度测试报告》中；（4）包装完好、标识正确、完整、清晰，环保材料查看是否贴有相应的环保标签，第一批进料时要附SGS报告及物质安全表及客户要求的其它有害物质检测报告；（5）检验合格后贴上合格标签，填写《物料检验表》并通知仓库入库，仓库要按材料类型（环保与实用型）及种类分开放置标示清楚，成品料由IQC人员包装放于待出货区。
以仓库物料质检标准。
（6）物料入库：检查完毕，要提交《原材料进库验货》交上级处理，并对合格暂收物料进行入库登记。
异常物料特《原材料进库验货》批示后，按批示处理。
4、注意事项（1）要保持物料的整洁。
（2）贵重物品及特殊要求物料要逐一检查。
（3）新的物料需给技术开发部确认。
5、异常处理办法物料在检验过程中发现异常，即时向采购及品管主管反映，录求解决方法，尽快处理。
6、不合格品的处理：（1）IQC判定为不合格时，在产品包装外贴上退货/拒收标签，把产品转移到不合格/退货区域，并报品质主管确认签字后，送采购/生管签名后发到供应商，供应商未在2个工作日内回复的报仓库直接作退货处理；如为急料，经品质主管与采购，生管，业务协商后，呈经理审批，按评审意见办理；（2）跟据供应商提供的改善方案，IQC品管员对下批来料改善效果进行确认，并记录结果。

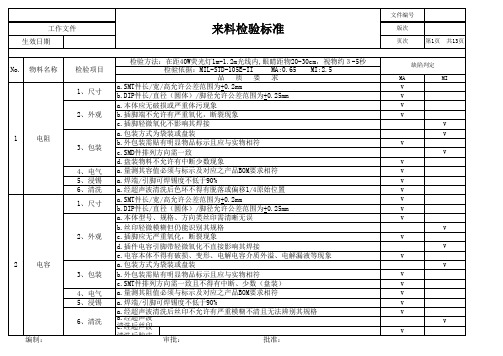

电子元器件来料检验标准文件编号：电子元器件来料检验标准版本号：未知发行日期：未知页次：第1页，共页数未知品质要求：1、尺寸a。
SMT件长/宽/高允许公差范围为+0.2mm，DIP件长/直径（圆体）/脚径允许公差范围为+0.25mm。
使用送检的数显卡尺在光线充足的情况下进行测量。
b。
产品本体应无破损或严重体污现象，插脚端不允许有严重氧化或断裂现象。
轻微氧化不影响其焊接。
2、外观a。
本体型号、规格、方向类丝印需清晰无误，丝印轻微模糊但仍能识别其规格。
b。
插脚应无严重氧化或断裂现象，插件电容引脚带轻微氧化不直接影响其焊接。
电容本体不得有破损、变形、电解电容介质外溢、电解漏液等现象。
c。
管体无残缺、破裂、变形。
3、包装a。
包装方式为袋装或盘装，外包装需贴有明显物品标示且应与实物相符。
SMT件排列方向需一致且不得有中断、少数（盘装）。
b。
包装方式为盘、带装或袋装。
4、电气量测其容值必须与标示及对应之产品BOM要求相符，量测其阻值必须与标示及对应之产品BOM要求相符。
5、加锡使用30W或40W的电烙铁对电阻器的引脚加锡，焊端/引脚可焊锡度不低于90%。
1.外观与尺寸a。
用万用表测量极性，确保与标示一致，无开路或短路。
b。
用电压档测量整流和稳压值，确保与标称值相符。
c。
用30W或40W的电烙铁对电阻器引脚加锡，焊点/引脚可焊锡度不低于90%。
d。
SMT件长/宽/高允许公差范围为+0.2mm，DIP件长/直径（圆体）/脚径允许公差范围为+0.25mm。
e。
管体透明度及色泽必须均匀、一致，无残缺、划伤、变形及毛边，焊接端无氧化及沾油污等，管体极性必须有明显之区分且易辨别。
f。
丝印需清晰易识别，本体无残缺、破裂、变形现象，尺寸不允许超出图面公差范围。
2.包装a。
包装方式为袋装或盘装，SMT件排列方向必须一致正确，为盘装料不允许有中断少数现象。
b。
包装材料与标示不允许有错误，盘装方向必须一致正确，外包装需贴有明显物品标示且应与实物相符。
可编辑修改精选全文完整版电子元器件来料检验规范IQC来料检验指导书客户：产品名称：版本：制定日期：生效日期：制作人：审核人：批准人：受控印章：检验说明：一、目的：对本公司的进货原材料按规定进行检验和试验，确保产品的最终质量。
二、范围:1、适用于IQC对通用产品的来料检验。
2、适用对元件检验方法和范围的指导。
3、适用于IPQC、QA对产品在制程和终检时，对元件进行复核查证。
三、责任:1、IQC在检验过程中按照检验指导书所示检验项目，参照供应商器件确认书对来料进行检验。
2、检验标准参照我司制定的IQC《进料检验规范》执行。
3、本检验指导书由品管部QE负责编制和维护，品管部主管负责审核批准执行。
四、检验4.1检验方式：抽样检验4.2抽样方案：元器件类：按照GB 2828-87正常检查一次抽样方案，一般检查水平Ⅱ进行。
非元器件类：按照GN 2828-87 正常检查一次抽样方案，特殊检查水平Ⅲ进行。
盘带包装物料按每盘取3只进行测试替代法检验的物料其替代数量根据本公司产品用量的2～3倍进行替代测试4.3合格质量水平：AQL为acceptable quality level验收合格标准的缩写。
A类不合格AQL=0.4 B类不合格AQL=1.5 替代法测试的物料必须全部满足指标要求4.4定义：A类不合格：指对本公司产品性能、安全、利益有严重影响不合格项目B类不合格：指对本公司产品性能影响轻微可限度接受的不合格项目4.5检验仪器、仪表、量具的要求所有的检验仪器、仪表、量具必须在校正计量器内4.6检验结果记录在“IQC来料检验报告”中序号1 2 4 5 6 7 8 11 12 13 14 15 18 19 20 21 22 24 25 26 27 28 29 31 32 33 34 35 38 39 40 41 42 材料名称晶振三极管贴片三极管铝电解电容高压陶瓷电容片状电容（SMD）电阻（插件与贴片）贴片电感色环电感贴片二极管稳压二极管整流二极管三端稳压器开关二极管瞬态抑制二极管压敏电阻TVS管滤波器扼流圈三端稳压器整流桥堆保险管继电器变压器可控硅光电耦合器发光数码管LED灯红外发射管红外接收头蜂鸣器电源适配器IC芯片CMOS摄像头CCD摄像头RF433发射模块RF433接收模块WIFI模块电源模块触摸屏液晶屏MX27核心板窗帘马达材料类型备注页数1 元器件类部品2 元器件类部品元器件类部品3、4 元器件类安全部品5、67 元器件类部品8 元器件类部品、EMC部品9 元器件类部品10 元器件类部品、EMC部品元器件类部品、EMC部品元器件类部品13 元器件类安全部品14 元器件类安全部品15 元器件类安全部品14 元器件类安全部品16 元器件类安全部品元器件类部品元器件类部品元器件类部品、2021 元器件类部品22 元器件类安全部品23 元器件类安全部品24 元器件类安全部品元器件类关键部品26 元器件类关键部品27/28 元器件类关键部品29 元器件类关键部品30 元器件类常用部品31 元器件类常用部品32 元器件类常用部品元器件类常用部品34 元器件类常用部品35/36/37/38 模块类常用部品39 元器件类常用部品40 模块类关键部品41 模块类关键部品模块类关键部品模块类关键部品44 模块类关键部品45 模块类关键部品46 模块类关键部品47 模块类关键部品48 模块类关键部品模块类关键部品4446 47 48 49 50 53 54 55玻璃按键、拨码开关装饰条线座、插件、插座天线塑胶机壳常规物料包材类电子料类辅料类说明书通用检查项目非元器件类非元器件类非元器件类非元器件类非元器件类非元器件类非元器件类非元器件类非元器件类非元器件类非元器件类关键部品常用部品常用部品常用部品常用部品常用部品常用部品常用部品常用部品常用部品常用部品50 52 53 54 55 56 59 60 61-67来料检验报告.doc来料检验报告单.doc。
电子元器件的来料检验标准指导书(新版)一、引言随着电子元器件在现代工业和日常生活中的广泛应用，其质量竞争已经成为电子制造业的一个重要问题。
因此，来料检验作为一个重要的环节，将直接影响产品质量。
本文旨在为电子元器件来料检验提供一些标准指导，帮助企业加强来料检验管理，提高产品质量。
二、来料检验标准1. 文件审查a) 合格证明文件：检查是否有原厂授权书、生产批次日期、成品测试报告等要求的证明文件。
b) 质量保证文件：检查供应商的质量保证文件是否符合要求。
c) 物料清单：检查物料清单与实际采购的物料是否一致。
2. 包装检查a) 外包装：检查外包装是否完好无损，有无受潮、破损或划痕等情况。
b) 号码标识：检查包装内外是否有正确且明确的物品名称、型号、规格、批号等标识号码。
c) 规格型号：检查外包装标识是否与内部物品一致。
3. 外观检查a) 外观特征：检查元器件的外观特征是否符合要求，如齐整、无变形、无裂痕等。
b) 包装标识：检查外观是否有明显划痕、刻痕、氧化等，对于已经打开过的包装需要进一步检查。
c) 规格型号：检查元器件标识是否与物料清单一致。
4. 功能检查a) 性能指标：检查元器件是否满足规定的技术参数和性能指标。
b) 测试方法：使用正确的测试方法和设备进行检测。
c) 检测要求：对元器件的各项性能进行全面检测，判断是否合格。
5. 环境检查a) 温度湿度：检查元器件是否在规定的环境温度和湿度范围内运输和储存。
b) 防静电处理：检查元器件是否采取防静电措施，并进行有关的检测和测试。
c) 其他环境要求：根据元器件的特殊要求进行相应的检查。
三、结论本文主要介绍了电子元器件来料检验标准及相关要点，通过对来料检验的各个环节的详细介绍，提高其检查的全面性和准确性，为企业生产和用户的需求提供充分的技术保障。
在检验中，遵循标准操作流程和标准操作规程，及时记录，完善来料检验质量管理体系，这样才能让企业在激烈的市场竞争中立于不败之地。
完整word版)电子元器件检验标准目测、量测、比对、实物装配验证等。
三、差异检验项目差异检验项目清单中列出的部件，需按照规定的检验方法进行检验。
未列出的部件，按照通用检验项目执行。
四、不合格品处理4.1不合格品分类不合格品分为三类：重要不合格品、一般不合格品和提示不合格品。
4.2不合格品处理措施4.2.1重要不合格品重要不合格品指会影响产品的功能、可靠性、安全性的不合格品，必须全部退回或报废。
4.2.2一般不合格品一般不合格品指不会影响产品的功能、可靠性、安全性的不合格品，可由供应商改正后再次送检，或由本公司处理后再使用。
4.2.3提示不合格品提示不合格品指不符合技术规范或标准要求，但不影响产品的功能、可靠性、安全性的不合格品，可由供应商改正后再次送检，或在不影响产品质量的前提下使用。
改写：电子元器件来料检验标准文件编号：SW/QC-2015-2015-11-30A/0生效日期：2015年11月30日版本/版次：0页码/页数：第1页/共6页一、适用范围及检验方案1、适用范围本检验标准适用于PCBA上的贴片件或接插件。
具体下表清单列出了电子元器件的名称和序号。
2、检验方案2.1每批来料的抽检量（n）为5只，接收质量限（AQL）为：CR与MA=0，MI=（1，2）。
当来料少于5只时，则全检，且接收质量限CR、MA与MI=0.2.2来料检验项目=通用检验项目+差异检验项目。
差异检验项目清单中未列出的部件，按通用检验项目执行。
二、通用检验项目序号检验项目规格型号标准要求1 检查型号规格是否符合要求（送货单、实物、BOM表三者上的信息必须一致）2 包装检查包装是否符合要求（有防静电要求的必须有防静电袋/盒等包装，易碎易损的必须用专用包装或气泡棉包装等）3 外观外包装必须有清晰、准确的标识，明确标明产品名称、规格/型号、数量等。
或内有分包装则其上必须有型号与数量等标识。
4 贴片件盘料或带盘包装时，不应有少料、翻面、反向等。
(一) PCB检验规范
8. 板弯、板翘与板扭之测量方法
8.1.板弯：将PCB 凸面朝上，放置于平板玻璃上，用塞规测量其凸起的高度。
(如图一)
8.2.板翘与板扭：将PCB 翘曲面朝上，放置于平板玻璃上，用塞规测量其翘起的高度.(如图二)
BGA PAD
MA a. BGA PAD 不得脱落、缺口、露铜、沾附防焊油墨及异物。
目检 外 观
内层黑（棕）
化
MA a.内层采用黑化处理, 黑化不足或黑化不均, 不可超过 单面总面积0.5%（棕化亦同）。
目检 空泡&分层
MA
a.空泡和分层完全不允许。
目检
(二)IC类检验规范
1.目的
作为IQC人员检验IC类物料之依据。
2.适用范围
适用于本公司所有IC（包括BGA）之检验。
3.抽样计划依MIL-STD-105E, LEVEL II正常单次抽样计划；具体抽样方式请参考《抽样计划》。
4.允收水准（AQL）严重缺点(CR): 0; 主要缺点(MA): 0.4; 次要缺点(MI): 1.
5.
5.参考文件
无
检验项目缺陷属性缺陷描述检验方式备注
（三）贴片元件检验规范(电容,电阻,电感…)
（四）插件用电解电容.
（五）晶体类检验规范
（六）三极管检验规范
(七)排针&插槽(座)类检验规范
八CABLE类检验规范。
电子元器件来料检验标准一、引言。
电子元器件是现代电子产品中不可或缺的重要组成部分，其质量直接影响到整个产品的性能和可靠性。
因此，对电子元器件的来料检验非常重要，只有通过严格的检验标准，才能确保元器件的质量和稳定性，从而保证产品的质量和可靠性。
本文将围绕电子元器件来料检验标准展开讨论。
二、外观检验。
1. 外观检验是电子元器件来料检验的第一步，主要包括外观缺陷、尺寸偏差、标识是否清晰等方面。
在外观检验中，应该注意检查元器件的外壳是否有裂纹、变形、氧化等情况，尺寸是否符合要求，标识是否清晰可辨。
2. 对于不同类型的元器件，外观检验的重点也会有所不同。
例如，对于电阻器和电容器，应注意检查外壳的颜色、字迹是否清晰；对于集成电路和二极管等器件，则需要检查引脚的弯曲、氧化情况等。
三、功能性能检验。
1. 功能性能检验是电子元器件来料检验的核心环节，主要包括静态参数测试和动态参数测试两部分。
在静态参数测试中，需要测量元器件的电阻、电容、电压等基本参数；在动态参数测试中，需要测试元器件在不同工作条件下的响应速度、功耗、温度特性等。
2. 对于不同类型的元器件，功能性能检验的方法也会有所不同。
例如，对于集成电路，需要通过模拟信号输入和数字信号输入测试其逻辑功能和时序特性；对于晶体管，需要测试其放大倍数、频率响应等参数。
四、可靠性检验。
1. 可靠性检验是电子元器件来料检验的重要环节，主要包括环境适应性测试、老化测试、振动测试等。
在环境适应性测试中，需要测试元器件在不同温度、湿度、气压等环境条件下的性能表现；在老化测试中，需要模拟元器件长期使用后的性能变化；在振动测试中，需要测试元器件在振动环境下的可靠性。
2. 可靠性检验是电子元器件来料检验中最为复杂和耗时的环节，但也是最为重要的环节。
只有通过严格的可靠性检验，才能确保元器件在实际使用中不会出现失效和故障。
五、总结。
电子元器件来料检验是确保产品质量和可靠性的重要环节，只有通过严格的外观检验、功能性能检验和可靠性检验，才能确保元器件的质量和稳定性。
电子元器件的来料检验标准指导书新版电子元器件来料检验标准指导书目的：对IQC品检人员的作业方法及流程进行规范,提高IQC检验作业水平，控制来料不良，提高品质。
1、实用范围：来料进料检验2、质检步骤（1）来料暂收（2）来料检查（3）物料入库3、质检要点及规范（1）来料暂收：仓管收到供应商的送货单后根据送货单核对来料：数量，种类及标签内容等无误后送交IQC检验，予以暂收，并签回货单给来料厂商。
（2）来料检查：IQC品检人员收到进料验收单后，依验收单和采购单核对来料与标签内容是否相符，来料规格，种类；是否相符，如不符拒检验，并通知仓管、采购及生管，如符合，则进行下一步检验。
一般先抽查来料的一定比例（以仓库来料质检标准），查看品质情况，再决定入库全检，还是退料。
（3）检查内容：（1）外观：自然光或日光灯下，距离样品30CM目视；（2）尺寸规格：用卡尺/钢尺测量，厚度用卡尺/外径千分尺测量；（3）粘性分别按：GB/T4852-2002、GB/T4851-1998、GB/T2792-1998中方法执行，结果记录于《可靠度测试报告》中；（4）包装完好、标识正确、完整、清晰，环保材料查看是否贴有相应的环保标签，第一批进料时要附SGS 报告及物质安全表及客户要求的其它有害物质检测报告；（5）检验合格后贴上合格标签，填写《物料检验表》并通知仓库入库，仓库要按材料类型（环保与实用型）及种类分开放置标示清楚，成品料由IQC人员包装放于待出货区。
以仓库物料质检标准。
（6）物料入库：检查完毕，要提交《原材料进库验货》交上级处理，并对合格暂收物料进行入库登记。
异常物料特《原材料进库验货》批示后，按批示处理。
4、注意事项（2）贵重物品及特殊要求物料要逐一检查。
（3）新的物料需给技术开发部确认。
5、异常处理办法物料在检验过程中发现异常，即时向采购及品管主管反映，录求解决方法，尽快处理。
6、不合格品的处理：（1）IQC判定为不合格时，在产品包装外贴上退货/拒收标签，把产品转移到不合格/退货区域，并报品质主管确认签字后，送采购/生管签名后发到供应商，供应商未在2个工作日内回复的报仓库直接作退货处理；如为急料，经品质主管与采购，生管，业务协商后，呈经理审批，按评审意见办理；（2）跟据供应商提供的改善方案，IQC品管员对下批来料改善效果进行确认，并记录结果。
来料检验规X 准则
一、物料分类
a．关键物资（A类）：构成最终产品的关键部分，严重影响最终产品使用或安全性能，必然导致顾客严重投诉的物资；
b．重要物资（B类）：构成最终产品的重要部位的批量物资，会影响最终产品使用或安全性能，可能导致顾客严重投诉的物资；
c．一般物资（C类）：构成最终产品非关键部位或重要部位的批量物资，它一般不影响最终产品的质量或即使略有影响，但可采取措施予以纠正的物资。
贴片电阻检验规X
贴片电容检验规X
贴片电感检验规X
贴片高频电感检验规X
贴片二极管、三极管、MOS管检验规X 物料类别：B类共38页第5页
集成电路（IC）检验规X
晶振检验规X
电感检验规X
继电器检验规X
铝电解电容器检验规X
电池座检验规X
印制板检验规X
天线（高频、低频）检验规X
喇叭、蜂鸣器检验规X
光耦检验规X
粘胶检验规X
开关、按纽检验规X
线（24芯、5芯等线束）检验规X
线材（排线、灯线、按键等线材）检验规X
关键件IC检验规X
连接器、端口检验规X
物料类别：B类共38页第24页
排针、排座检验规X
LED、发光二极管检验规X
电池、电源检验规X
海棉、泡沫、塑料包装件检验规X
包装纸箱、纸盒、保修卡、说明书等检验规X
产品外壳（塑料壳）检验规X
产品外壳（铁壳）检验规X
五金件（螺丝、螺母等）检验规X
物料类别：C类共38页第33页
铭牌、标签检验规X
钥匙胚检验规X
识别器外壳检验规X
PCBA检验规X
可焊性检验规
共38页第38页。
