电子元件来料检验标准

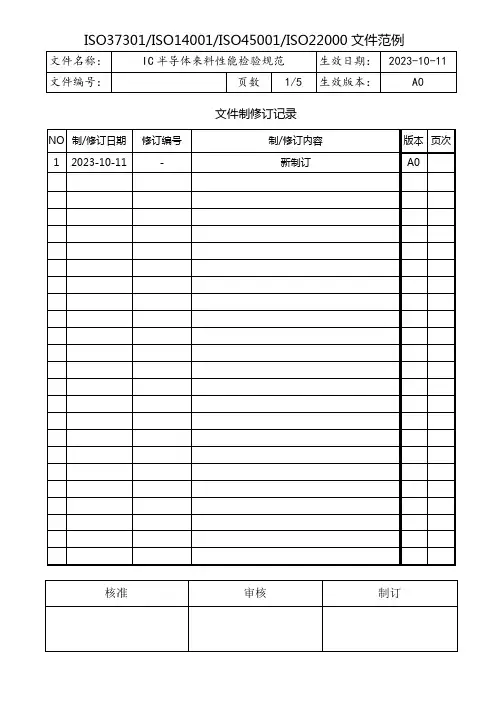

文件制修订记录1. 目的本规范是我司在特殊条件下检验IC类和功率器件类来料性能的基础规范，规范特定的抽检条件和抽检内容。

2. 适用范围本规范适用我司IC器件和半导体分立元件，物料族包括如下：3. 引用标准JEDEC STANDARD：JESD22 Series、JESD47Military (U.S) STANDARD：MIL-STD-883、MIL-STD-750Manufacture Specifications & Application Notes4. 试验内容1）试验内容和设备：A 高温电参数：检验来料在高温（如手册规定极限高温）条件下的电参数,如漏电流、通态压降等。

试验设备：温箱/加热台、TEK 370/371、托盘、隔热手套等。

B 低温电参数：检验来料在低温（如手册规定极限低温）条件下的电参数,如阻断电压、阈值电压等。

试验设备：温箱、TEK 370/371、托盘等。

C 安装绝缘：对于需要安装到散热器的自身提供绝缘功能的器件，按照规定的方法条件安装后，测试绝缘耐压。

试验设备：散热器（已打孔）、功率母排、手批、电批、安装螺钉、绝缘耐压仪等上述三项试验内容可针对性选择。

5. 试验过程1）高温电参数测试①样品准备：抽取样品，接入必要的试验测试电路板；②将待检测样品放入温箱，温箱温度设定为器件手册规定的最高温度，启动温箱；③温箱温度达到设定值后，稳定0.5～1小时（尺寸较小封装如TO 247、TO 220等0.5小时，模块封装器件1小时），通过试验测试电路板的外接引线测试器件的电参数。

④对于自带金属散热基板的器件，也可以使用温度可控的加热台进行加热，加热和测试中需注意防止高温烫伤（设备附近请放置警示牌）。

⑤如果不需使用测试电路板，加热完成后可以用托盘将样品从温箱取出，立即进行测试。

取出和测试过程中需注意防止高温烫伤（设备附近请放置警示牌）。

⑥记录数据，拟制测试报告。

2）低温电参数测试①样品准备：抽取样品，接入必要的试验测试电路板；②将待检测样品放入温箱，温箱温度设定为器件手册规定的最低温度，启动温箱；③温箱温度达到设定值后，稳定运行0.5～1小时（尺寸较小封装如TO 247、TO 220等0.5小时，模块封装器件1小时），通过试验测试电路板的外接引线测试器件的电参数。

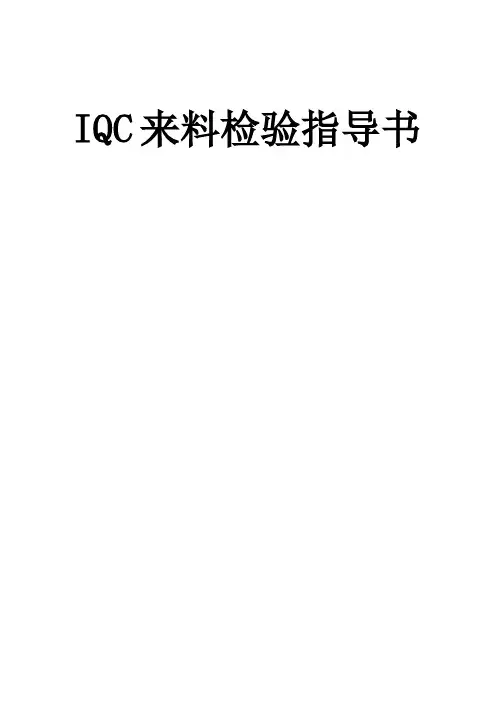

IQC 来料检验指导书检验说明：一、目的：对本公司的进货原材料按规定进行核对总和试验，确保产品的最终品质.二、范围:1、适用于IQC 对通用产品的来料检验。

2、适用对元件检验方法和范围的指导。

3、适用于IPQC、QA 对产品在制程和终检时，对元件进行覆核查证。

三、责任:1、IQC 在检验过程中按照检验指导书所示检验专案,参照供应商器件确认书对来料进行检验。

2、检验标准参照我司制定的IQC《进料检验规范》执行。

3、本检验指导书由品管部QE 负责编制和维护，品管部主管负责审核批准执行。

四、检验4。

1 检验方式：抽样检验4.2 抽样方案：元器件类：按照GB 2828—87 正常检查一次抽样方案，一般检查水准Ⅱ进行。

非元器件类：按照GN 2828-87 正常检查一次抽样方案，特殊检查水准Ⅲ进行。

盘带包装物料按每盘取3 只进行测试替代法检验的物料其替代数量根据本公司产品用量的2～3 倍进行替代测试4。

3 合格品质水准：AQL 为acceptable quality level 验收合格标准的缩写。

A 类不合格AQL=0。

4 B 类不合格AQL=1。

5 替代法测试的物料必须全部满足指标要求4.4 定义：A 类不合格：指对本公司产品性能、安全、利益有严重影响不合格项目B 类不合格：指对本公司产品性能影响轻微可限度接受的不合格项目4.5 检验仪器、仪表、量具的要求所有的检验仪器、仪表、量具必须在校正计量器内4。

6 检验结果记录在“IQC来料检验报告"中目录检验指导书机型适用于通用产品工序时间无工序名称晶振检验工序编号无测试工具/仪器: 频率计、万用表检验员IQC 图示：频率计频率计PPM 值的计算：如27MHZ晶振，+/-30PPM 检验步骤及内容转化为百分比为百万分之：1、对单、抽样：30 =30/10 X（27X10 ）. 根据货仓开出的IQC 品检报告单或上料单，核对上料供方是否为合格供方，再查找相应订单和产品=0.00081MHZ=810MHZ 制造标准书，核实相应机型和数量。

作业指导书
目的:
规定来料检验流程，确保采购进仓的原材料、辅助材料为合格品，符合本公司原材料质量要求。

适用范围:
适用于本公司原材料、辅助材料的进厂检验。

职责：
仓管员：原材料的验收、入帐、储存、发放；
IQC：按验收流程和《检验指导书》进行检验
定义：
IQC——来料检验
作业规定：
本公司的主要原材料有
电子元器件：电阻、电容、数字集成IC、模拟集成IC、其他IC、电感、磁珠、电子管等。

加工件： 贴片类、外购模块类、标贴、铭牌、薄膜开关
结构件： 结构半成品、产品专用结构件、国标件、企标件
包装材料： 纸箱、PE袋、仪器箱等
其他类： 插针、插头、插座、端子、接头
检查分为外观/尺寸检查、试验和工艺认证：
外观检查：
本公司内除特别规定外，目视外观检验方法：a.在距工作台面1米左右的高度，40W日光灯下进行检验。

B.不应使 部件对单一光源产生反射，以避免强化表面缺陷，目测时不应利用直接反射光。

C.检验时不应使用放大设备。

D.检验者视力必须是1.0以上或矫正后达到1.0以上，如检验物料为MSD敏感元件需配戴静电环
尺寸检查：
依本指导书指导之相关图纸或相关行业或国家标准为依据
试验认证：
依本指导书之试验要求进行相关实验验证
工艺认证：
依本指导书之相关要求进行相关实验验证。

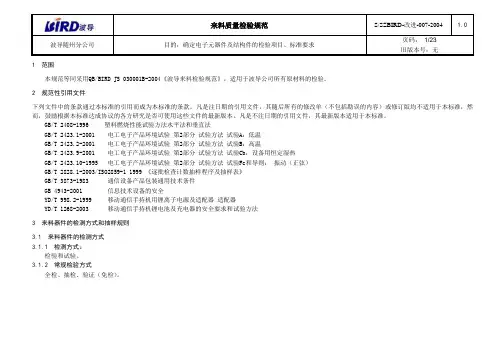

波导随州分公司目的：确定电子元器件及结构件的检验项目、标准要求页码：1/23 旧版本号：无1 范围本规范等同采用QB/BIRD JS 030001B-2004《波导来料检验规范》，适用于波导公司所有原材料的检验。

2 规范性引用文件下列文件中的条款通过本标准的引用而成为本标准的条款。

凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。

凡是不注日期的引用文件，其最新版本适用于本标准。

GB/T 2408-1996 塑料燃烧性能试验方法水平法和垂直法GB/T 2423.1-2001 电工电子产品环境试验第2部分试验方法试验A：低温GB/T 2423.2-2001 电工电子产品环境试验第2部分试验方法试验B：高温GB/T 2423.9-2001 电工电子产品环境试验第2部分试验方法试验Cb：设备用恒定湿热GB/T 2423.10-1995 电工电子产品环境试验第2部分试验方法试验Fc和导则：振动（正弦）GB/T 2828.1-2003/ISO2859-1 1999 《逐批检查计数抽样程序及抽样表》GB/T 3873-1983 通信设备产品包装通用技术条件GB 4943-2001 信息技术设备的安全YD/T 998.2-1999 移动通信手持机用锂离子电源及适配器适配器YD/T 1268-2003 移动通信手持机锂电池及充电器的安全要求和试验方法3 来料器件的检测方式和抽样规则3.1 来料器件的检测方式3.1.1 检测方式：检验和试验。

3.1.2 常规检验方式全检、抽检、验证（免检）。

波导随州分公司目的：确定电子元器件及结构件的检验项目、标准要求页码：2/23 旧版本号：无检验方式和适用范围检验方式适用范围检验全检1．新供应商第一次小批量供货器件。

2．新产品第一次小批量供货器件。

3．新产品供货不稳定但生产急用情况。

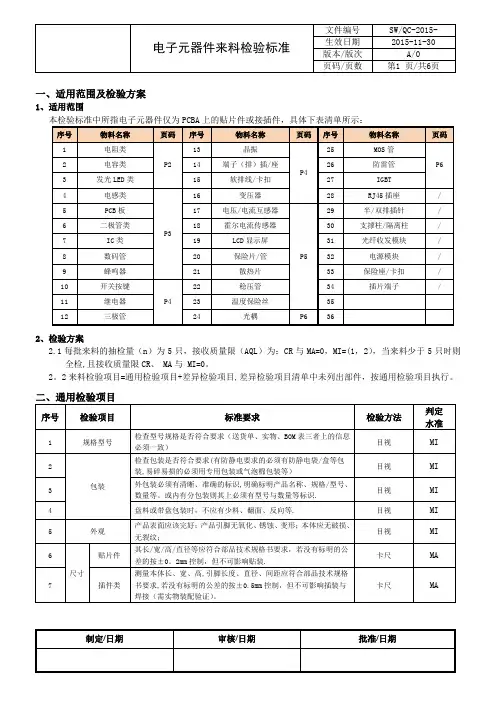

一、适用范围及检验方案
1、适用范围
本检验标准中所指电子元器件仅为PCBA上的贴片件或接插件，具体下表清单所示：
2、检验方案
2.1每批来料的抽检量（n）为5只，接收质量限（AQL）为：CR与MA=0，MI=(1，2），当来料少于5只时则
全检,且接收质量限CR、 MA与 MI=0。

2。

2来料检验项目=通用检验项目+差异检验项目,差异检验项目清单中未列出部件，按通用检验项目执行。

标示准确、清楚、无误
根据产品规格，用万用表分别测试BCE极，数据正常，且极性正确。

序号
物料类别
物料图示标准要求
检验方法
判定
水准24 光耦类
标识
产品应明确标示规格型号，且与BOM
表中内容一致；极性方向标示正确。

目视MI
性能
根据产品规格，用万用表R×1K档测
量发射管的正﹑反向电阻，接收管两
端的电阻值，以及接收管的集电极与
发射结正.反向电阻，均应符合技术规
格要求。

万用表CR 25 MOS管类
标识
产品应明确标示规格型号，且与BOM
表中内容一致。

目视MI
性能
根据产品规格，用万用表分别测试
GDS极，数据正常，且极性正确.
万用表CR 26 防雷管性能
万用表选“Ω”档测防雷管两端的电
阻值应为开路（数字不变化）
万用表CR 27 IGBT
结构用PCB、散热片试装，应满足装配检测工装CR
性能
根据产品规格，用万用
表分别测试GDS极，数
据正常,且极性正确。

万用表CR。

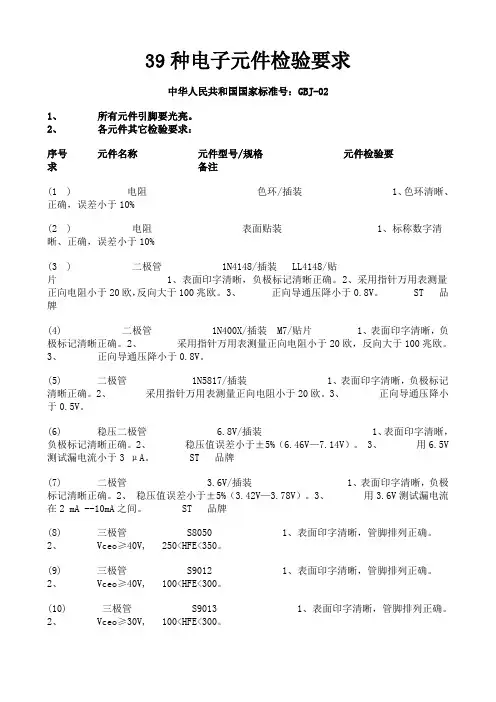

39种电子元件检验要求中华人民共和国国家标准号：GBJ-021、所有元件引脚要光亮。

2、各元件其它检验要求：序号元件名称元件型号/规格元件检验要求备注(1 ) 电阻色环/插装 1、色环清晰、正确，误差小于10%(2 ) 电阻表面贴装 1、标称数字清晰、正确，误差小于10%(3 ) 二极管 1N4148/插装 LL4148/贴片 1、表面印字清晰，负极标记清晰正确。

2、采用指针万用表测量正向电阻小于20欧，反向大于100兆欧。

3、正向导通压降小于0.8V。

ST 品牌(4) 二极管 1N400X/插装 M7/贴片 1、表面印字清晰，负极标记清晰正确。

2、采用指针万用表测量正向电阻小于20欧，反向大于100兆欧。

3、正向导通压降小于0.8V。

(5) 二极管 1N5817/插装 1、表面印字清晰，负极标记清晰正确。

2、采用指针万用表测量正向电阻小于20欧。

3、正向导通压降小于0.5V。

(6) 稳压二极管 6.8V/插装 1、表面印字清晰，负极标记清晰正确。

2、稳压值误差小于±5%（6.46V—7.14V）。

3、用6.5V测试漏电流小于3μA。

ST 品牌(7) 二极管 3.6V/插装 1、表面印字清晰，负极标记清晰正确。

2、稳压值误差小于±5%（3.42V—3.78V）。

3、用3.6V测试漏电流在2 mA --10mA之间。

ST 品牌(8) 三极管 S8050 1、表面印字清晰，管脚排列正确。

2、Vceo≥40V, 250<HFE<350。

(9) 三极管 S9012 1、表面印字清晰，管脚排列正确。

2、Vceo≥40V, 100<HFE<300。

(10) 三极管 S9013 1、表面印字清晰，管脚排列正确。

2、Vceo≥30V, 100<HFE<300。

(11) 三极管 S9014 1、表面印字清晰，管脚排列正确。

2、Vceo≥80V, 150<HFE<1000。

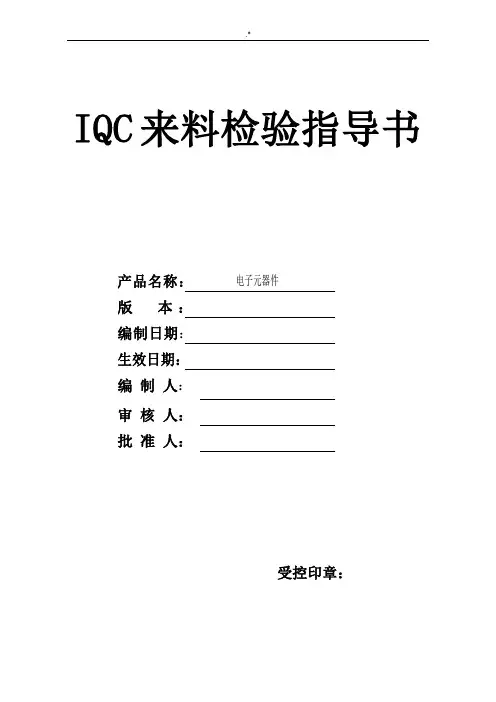

IQC 来料检验指导书电子元器件产品名称：版本：编制日期：生效日期：编制人：审核人：批准人：受控印章：检验说明：一、目的：对本公司的进货原材料按规定进行核对总和试验，确保产品的最终品质。

二、范围:1、适用于IQC 对通用产品的来料检验。

2、适用对元件检验方法和范围的指导。

3、适用于IPQC、QA 对产品在制程和终检时，对元件进行覆核查证。

三、责任:1、IQC 在检验过程中按照检验指导书所示检验专案，参照供应商器件确认书对来料进行检验。

2、检验标准参照我司制定的IQC《进料检验规范》执行。

3、本检验指导书由品管部QE 负责编制和维护，品管部主管负责审核批准执行。

四、检验4.1 检验方式：抽样检验4.2 抽样方案：元器件类：按照GB 2828-87 正常检查一次抽样方案，一般检查水准Ⅱ进行。

非元器件类：按照GN 2828-87 正常检查一次抽样方案，特殊检查水准Ⅲ进行。

盘带包装物料按每盘取3 只进行测试替代法检验的物料其替代数量根据本公司产品用量的2～3 倍进行替代测试4.3 合格品质水准：AQL 为acceptable quality level 验收合格标准的缩写。

A 类不合格AQL=0.4 B 类不合格AQL=1.5 替代法测试的物料必须全部满足指标要求4.4 定义：A 类不合格：指对本公司产品性能、安全、利益有严重影响不合格项目B 类不合格：指对本公司产品性能影响轻微可限度接受的不合格项目4.5 检验仪器、仪表、量具的要求所有的检验仪器、仪表、量具必须在校正计量器内4.6 检验结果记录在“IQC来料检验报告”中目录南昌瑞峰实业有限公司检验指导书机型适用于通用产品工序时间无工序名称晶振检验工序编号无测试工具/仪器：频率计、万用表检验员IQC 图示：频率计频率计PPM 值的计算：如27MHZ晶振，+/-30PPM 检验步骤及内容转化为百分比为百万分之：1、对单、抽样：30 =30/10 X（27X10 ）. 根据货仓开出的IQC 品检报告单或上料单，核对上料供方是否为合格供方,再查找相应订单和产品=0.00081MHZ=810MHZ 制造标准书，核实相应机型和数量。

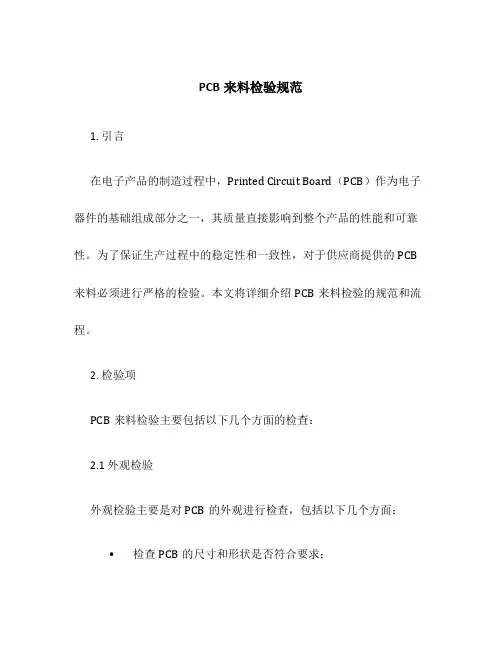

PCB来料检验规范1. 引言在电子产品的制造过程中，Printed Circuit Board（PCB）作为电子器件的基础组成部分之一，其质量直接影响到整个产品的性能和可靠性。

为了保证生产过程中的稳定性和一致性，对于供应商提供的PCB 来料必须进行严格的检验。

本文将详细介绍PCB来料检验的规范和流程。

2. 检验项PCB来料检验主要包括以下几个方面的检查：2.1 外观检验外观检验主要是对PCB的外观进行检查，包括以下几个方面：•检查PCB的尺寸和形状是否符合要求；•检查PCB表面是否有明显的划痕、腐蚀、氧化等；•检查PCB焊盘和焊点的质量，确保焊接的牢固性和均匀性。

2.2 焊盘检验焊盘检验主要是对PCB焊盘的质量进行检查，包括以下几个方面：•检查焊盘的平整度和平整度是否符合要求；•检查焊盘的孔径和孔距是否与设计要求相符；•检查焊盘的喷镀厚度是否符合要求；•检查焊盘的防氧化处理是否符合要求。

2.3 焊点检验焊点检验主要是对PCB焊点质量进行检查，包括以下几个方面：•检查焊点的焊接质量，确保焊接的牢固性和均匀性；•检查焊点的形状和大小是否符合要求；•检查焊点与元件之间的间距是否符合要求；•检查焊盘与焊点之间的排布是否符合要求。

2.4 电性能检验电性能检验主要是对PCB的电性能进行检查，包括以下几个方面：•检查PCB的绝缘电阻是否符合要求；•检查PCB的导通性是否符合要求；•检查PCB的介质损耗是否符合要求；•检查PCB的阻抗匹配是否符合要求。

3. 检验流程PCB来料检验流程主要包括以下几个步骤：3.1 收货检验收到来料后，首先进行收货检验，确认包装是否完好无损，检查随货物附带的出货明细表和质量证明书，以确保来料的准确性和合规性。

进行外观检验，对PCB的尺寸、形状、表面是否有明显瑕疵进行检查。

3.3 焊盘检验对PCB焊盘进行检验，检查焊盘的平整度、孔径、孔距和喷镀厚度是否符合要求。

3.4 焊点检验对PCB焊点进行检验，检查焊点的质量和形状是否符合要求。

1. 目的对本公司来料电子元器件按规定进行检验和试验，确保产品的最终质量。

2. 范围适用于本公司所有电子元器件的检验。

3. 职责检验员按检验规范对原材料进行检验和判定并对检验结果的正确性负责。

4. 检验4.1检验方式。

a) 抽样检验；b) 如果与供应商对抽样标准有其他约定，则按照约定进行。

4.2抽样方案a) 尺寸，按GB2828.1-2003，特殊抽样检验S-3,AQL=0.65进行；b) 性能，按GB2828.1-2003，特殊抽样检验S-2,AQL=0.4进行；c) 外观（主要），按GB2828.1-2003，特殊抽样检验S-2,AQL=0.4进行；d) 外观（次要），按GB2828.1-2003，特殊抽样检验S-1,AQL=1.0进行。

e) 发生检验不良时后续连续三批实行加严一次抽样规则，如连续三批检验合格，返回正常抽样规则，否则继续实行加严一次抽样规则。

4.3检验要求4.3.1包装、标识：在待检区，目测所检查的外包装标识，与入库单核对零件名称及代号, 核对无误后，用刀片拆开外包装箱检查，型号是称否一致，并检查生产批号。

4.3.2外观：a) 零件包装,无损坏,符合零件包装要求；b) 零件，无损伤、变型、各个焊锡端，引脚无氧化现象；c) 生产日期检查：电阻、电容、电感、保险丝、滤波器、震荡器、集成电路（非湿敏器件）生产使用有效期为24个月内；排针器件、湿敏器件生产使用有效期为18个月内；FPC生产使用有效期为12个月内；PCB生产使用有效期为3个月内。

4.3.3尺寸：FPC、插件电感、以及特殊要求的元器件根据技术文件重点尺寸检查，并记录相应数据；贴片电阻、贴片电容、IC不需要测量尺寸只需核对封装形式。

4.3.4电性能：a) 电阻、电容、电感必须量取相应的阻值、容值、感值，并记录好相应的数据；b) 除电阻、电容、电感外，其他电子零件只做LABEL标识及包装检验，如特别要求尺寸检验参考DATASHEET或零件图纸。
