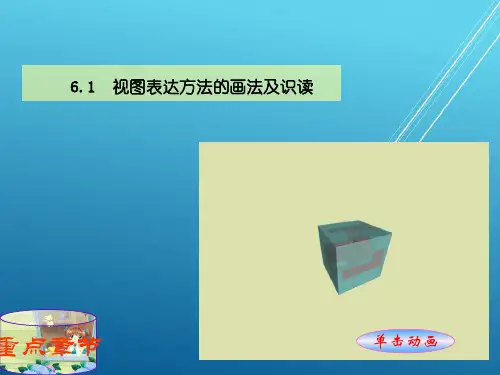

工程制图与识图61视图表达方法的画法及识读PPT课件

将机件放置在六面体中，按照观察者—机件—投影面
这样的投影方向，向六个基本投影面作正投影，
得到的六个视图称为基本视图。
仰视图
从下向上投影
右视图从右向左投影
后视图从后向前投影
六
个
投
仰视图
影
主视图
面
的
展
开
俯视图
• 实际设计工作中，同一机件并非要同时选用六个基本视图,至于选取哪几个视图,要根据它的结构特征而定，以机件结构表达清楚为原则。
• 国家标准规定了视图、剖视图、断面图、规定画法和简化画法等表达方法，供绘图时选用。
• 视图是机件向投影面投射所得的图形，主要用于表达机件的外部结构。
• 视图分为：基本视图、向视图、局部视图、斜视图四种。
复习
基本视图
基本视图是机件向基本投影面投射所得的图形。
国家标准规定，用正六面体的六个面作为基本投影面，
局部左视图局部右视图
A向局部视图（右视图的一部分）
用箭头表示局部视图的投射方向，在视图附近标出相同的字母
B向局部视图（仰视图的一部分）
局部视图名称用大写字母表示
C向局部视图（左视图的一部分）
按基本视图配置，可省略标注，如图中 A及箭头均可省略
局部视图也可画在其他地方，如图B，此时不能省略标注
• 引言： • 三视图和基本视图的表达方法并不是最常用
的方法，它只是表达方法的基础。 • 在生产中要清楚表达结构，图形选择原则是： • 在完整、清晰地表达物体的前提下，使视图
数量为最少，要考虑绘制和识图方便，要避免不必要的细节重复； • 要避免使用虚线表达物体的轮廓及棱线。
• 要想把机件的结构正确、完整、清晰、简练表达，必须根据机件的结构特点以及复杂程度，采用适当的表达方法。

道路路线工程图识图

第六章道路路线工程图
6 道路路线工程图
道路：是一种供车辆行驶及行人步行的带状结构物。根据不同的组成和功能特点，道路划分为：公路：位于城市郊区和城市以外的道路；城市道路：位于城市范围以内的道路。道路路线是指道路沿长度方向的行车道中心线。
道路路线工程图以平面图（地形图）、横断面图（侧面图）、和纵断面图（立面图）这三种工程图来表达道路的空间位置、线型和尺寸。
2. 资料部分：
1）资料表与图样应上下竖直对正布置： 2）资料表：地质概况、设计高程、地面高程、坡度（距离）、里程桩号、直线及平曲线等栏。 3）直线及平曲线栏：表示该路段的平面线形
二、路线纵断面图
3.路线纵断面图的方法与绘制步骤 ①通常在方格纸上绘制，可省去用比例尺，提高绘图速
度； ②画路线纵断面图与画平面图一样，从左至右按里程顺
如山区1：5000。平原、丘陵处用小比例1：2000 （2）坐标位置－用坐标网或指北针表达。
X=3000
距坐标原点北3000米，东2000米
Y=2000
（3）根据等高线了解地形－平原、洼地、丘陵。
（4）了解平面图图例平面图图例
名称符号
名称符号
房屋
涵洞
大车路
桥梁
小路
菜地
堤坝
旱田
河流
沙滩
（3）控制标高水准点
B M2 53.712
第2号水准点标高53。712
（4）用三角网测量的三角点
（（12））用路粗线实长线度沿用里公程路表的示中，心分线段表画示出；。按地规物定由左至右递增。沿路
线前进方向，于左侧设表示里程数，于右侧设百米桩1至9；（3）曲线型公路路线转弯处，用交角点编号及曲线要素表来表示；（4）水准点：控制标高的水准点。下标有标高值。

工程制图道路路线工程图的识读

由交角点JDl91和JDl92可以看出，公路是沿着路线前进方向，在JDl91处向右转弯，在JDl92处向左转弯。
•④
三角点：图10.1中还标出了导线点(三角点)编号的位置(F63、F64 )。
•⑤
曲线表及坐标表：图10.1中有两个表，一个是“转角桩坐标表”，列出了交点在大地坐标网中的位置；另一个
是“导线点成果表”，列出了导线在大地坐标网中的位置。
500(m)、东61 500(m)。
•③
等高线：用等高线表示地形起伏，图10.1中每条等高线之间的高差为4m。等高线愈密，表示地势愈陡；等
高线愈稀，表示地势愈平坦。从图中可看出，该图的上方和下方都为丘陵地形，下方有三条小河流和一个水库的水
流入到干流河道，中间是地势平坦川坝。图10.1中还示出了地名、村庄房屋、桥梁、水库堤坝的位置。
工程制图-道路路线工程图的识读
第10章道路路线工程图的识读
第10章道路路线工程图的识读
• 10.1 公路路线工程图 • 10.2 公路路面结构层图 • 10.3 涵洞工程图的识读 • 10.4 桥梁工程图简介
10.1 公路路线工程图
10.1.1 路线平面图 10.1.2 路线纵断面图 10.1.3 路基横断面图
10.1.3 路基横断面图
图10.3 路基横断面图
10.1.3 路基横断面图
• 2. 路基横断面图的形式 • 路基横断面图形式基本上有3种。 • ① 填方路基：即路堤，如图10.4(a)所示。在图下注有该断面的里程桩号、中心线
处的填方高度T(m)以及该断面的填方面积AT (m2)。 • ② 挖方路基：即路堑，如图10.4(b)所示。在图下注有该断面的里程桩号、中心线
10.1 公路路线工程图

道路路线工程图识读课件

道路路线工程图识读
纵坡设计
2.坡长限制（grade length limitation）
（4）组合坡长当连续陡坡是由几个不同受限坡度值的坡段组
合而成时，应按不同坡度的坡长限制折算确定。
如三级公路 8%----300m 6%----700m 8%（120）+6%（？m）
？=（1-120/300）*700=420
道路路线工程图识读
纵坡设计
3.合成坡度（resultant gradient）
（1）合成坡度－－－道路在平曲线路段，若纵向有纵
坡且横向又有超高时，则最大坡度在纵坡和超高横坡
所合成的方向上，这时的最大坡度称为合成坡度。
i H
iz2 ic2
（2）对合成坡度的限制
为了保证路面排水，合成坡度的最小值不宜小于
• ω为“-”，凸形竖曲线（convex vertical curve）
道路路线工程图识读
竖曲线设计
2.竖曲线设计标准
（1）竖曲线最小半径 1）凹型竖曲线极限最小半径 2）凸型竖曲线极限最小半径 3）竖曲线一般最小半径
（2）竖曲线最小长度以汽车在竖曲线上行程3s控制曲线长度
道路路线工程图识读
§4.4 高等级道路上的爬坡车道
纵坡不大于3％的坡段，称为-----缓和坡段。位置、大
小、长度。
道路路线工程图识读
纵坡设计
2.坡长限制（grade length limitation）
（3）最小坡长限制 1）理由：
①过短，则变坡点个数增加，行车时颠簸频繁，影响行车平顺性； ②过短，则不能满足设置最短竖曲线这一几何条件的要求。 2）标准规定:表4－7和表4－8。以计算行车速度行驶９～１５s的行程作为规定值。

道路路线工程图(PPT41页)

路线
土木工程制图II
读图主要侧重两方面：地形部分和路线部分
1.地形部分：主要了解（1）比例-地形复杂处用大比例
如山区1：5000。平原、丘陵处用小比例1：2000
（2）坐标位置－用坐标网或指北针表达。
X=3000
距坐标原点北3000米，东2000米
Y=2000
（3）根据等高线了解地形－平原、洼地、丘陵。
土木工程制图II
4）在设计线纵波变更处，设置竖曲线，以利于汽车行驶。竖曲线为凸形和凹形两种，分别用标记符号表示，并在其上标注竖曲线的半径R、切线长T 和外矢矩E。 5）在所在里程处标出桥梁、涵洞、立体交叉和通道等人工构造物的名称、规格和中心里程。
土木工程制图II
（1）比例：水平方向小于垂直方向，通常水平方向为1:2000, 垂直方向为1:200。（2）图样主要有两条线构成：原地面高线（用不规则的细折线表示）；设计地面高线（用中粗实线表示）。两条线型的比较，可以确定填方和挖方的位置及高度。（3）要标出桥梁、涵洞等构造物的名称、地点、规格。
主要了解：（1）公路的里程及公里桩
表示百米标表示公里桩从左至右，数字写 6 在短线的端部，字头朝上。
土木工程制图II
（2）曲线段的参数
公路曲线段（转弯处）在平面图中用交角点编号来表示，
如JD1表示第一号交角点。 α—偏角， αZ左偏角， αy右偏角
R — 弯曲半径 T — 切线长
ZH HY
L — 曲线长 E — 外失距
1 000 54.50 1 05050.02
1 10054.40 1 130 54.80
1
55.00
200
1
55.00
300

道路路线工程图识读共59页

700
400
200
线（m）
极限值
4000
3000
2000
1000
450
250
100
竖曲线最小长度（m）
100
85
70
50
35
25
20
曲线长：L=Rω 切线长：T=L/2 外距： E=T2/2R 改正值： h=l2/2R
竖曲线起点桩号=转坡点（变坡点）桩号-T
竖曲线终点桩号=转坡点（变坡点）桩号+T
计算行车速度（km/h） 120 100 80
60
40
30
20
最大纵坡（%）
3
4
5
6
7
8
9
最大纵坡
注意事项：
设计车速为120km/h、100km/h、80km/h的高速公路受地形条件或其他特殊情况限制时，经技术经济论证，最大纵坡值可增加1%。公路改建中，设计车速为 40km/h、30km/h、20km/h的利用原有公路的路段，经技术经济论证，最大纵坡值可增加1%。
纵坡设计
1.纵坡度（longitudinal gradient）
（2）最小纵坡（minimum longitudinal gradient）长路堑地段以及其它横向排水不畅的路段，为了保证排水，均应设置不小于0.3％的纵坡。（否则，采取措施。边沟应作纵向排水设计，设置锯齿形街沟或采取其它排水措施来处理）
纵坡设计
2.坡长限制（grade length limitation）
坡长－－指变坡点与变坡点之间的水平长度。
（1）最大坡长限制
坡长
1) 限制理由：
2) 标准规定表4－4和表4－5。

1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

▪ （2）路线部分：路线走向（中心线）、里程桩“⊙” （每100米设以百米桩）、平曲线、水准点（用于路线的高程测量）
道路路线工程图识读(ppt61页)
道路路线工程图识读(ppt61页)
二.路线平面图
▪ 3、缓和曲线：带有缓和曲线的曲线由三部分组
成，按顺序为---缓和曲线、圆曲线、缓和曲线，五大要素的定义为： ▪ zh---表示直缓点；即曲线的起，直线与缓和曲线的分界点； ▪ hy---表示缓圆点；即缓和曲线与圆曲线的分界点； ▪ QZ---表示曲中点；即整个曲线的中点； ▪ yh---表示圆缓点；即圆曲线与缓和曲线的分界点； ▪ hz---表示缓直点；即缓和曲线与直线的分界点，也就是整条曲线的终点。
道路路线工程图识读(ppt61页)
二.路线平面图
▪ （一）路线平面图基本知识 ▪ 1. 图示方法:从上至下用粗实线画出中心线，只表示长
度，不表示宽度。
▪ 2.表达内容： ▪ （1）地形部分：比例（山岭1：2000，丘陵和平原1：
5000）、方向（测量作标网或指北针）、地形（等高线）、地物、地貌（图例表示）
项目一道路路线工程图识读
▪ 任务一道路的认知
▪ 任务分析：本节主要介绍道路的组成与分类，以便于了解道路的构造。
▪ 任务分解： ▪ 1.1.1道路的组成 ▪ 1.1.2道路的分类
道路工程实例
沪嘉高速公路
城市道路景象2
普通公路
济青高速公路
京津塘高速公路徐庄立交桥
城市道路景象2
道路路线工程图识读(ppt61页)
任务一道路的认知
▪ 知识链接：
▪ 一、道路的组成
▪ 道路是一种供车辆行驶和行人步行的带状结构物，其基本组成包括路基、路面、桥梁、涵洞、隧道、防护工程以及排水设备等构造物。
▪ 二、道路的分类 ▪ 按服务范围及其在国家道路网中所处的地位和作用，道路
可分为： ▪ （1）国道（全国性公路），包括高速公路和主要干线； ▪ （2）省道（区域性公路）； ▪ （3）县、乡道（地方性公路）； ▪ （4）城市道路。
道路路线工程图识读(ppt61页)
道路路线工程图识读(ppt61页)
一.道路平面总体设计图
▪ ⑵ 路线部分 ▪ 路线走向：设计路线用粗实线沿着路线中心来表示，见
附图。 ▪ 里程桩：道路路线长度用里程桩号表示。里程桩号从路
线起点至终点依次编号、并规定里程桩号以“⊙”标记法由左向右递增，公里桩之间每隔100m以垂直路线的细短线设百米桩。
级公路、二级公路、三级公路、四级公路；城市道路根据技术指标分为：快速路、主干路、次干路和支路。
▪ 特别提示：要分清楚城市道路和公路的区别，两者适用
的规范和标准不同，分类也不同。
道路路线工程图识读(ppt61页)
道路路线工程图识读(ppt61页)
任务二公路路线工程图识读
▪ 公路路线工程图是由表达路线整体状况的路线工程图和表达各工程构造实体的桥梁、隧道、涵洞等工程图组合而成。其中，路线工程图是用路线平面图、路线纵断面图和路线横断面图来表达。
第四篇路桥工程施工图 (线路）
目录
▪ 项目一道路路线工程识读 ▪ 任务一道路认知 ▪ 任务二公路路线工程图识读 ▪ 任务三城市道路路线工程图识读 ▪ 任务四公路路面、排水防护工程识读 ▪ 项目二涵洞工程图识读 ▪ 任务一涵洞的认知 ▪ 任务二涵洞工程图识读 ▪ 项目三桥梁与隧道工程图识读 ▪ 任务一桥梁的认知 ▪ 任务二钢筋混凝土桥梁工程图识读 ▪ 任务三隧道工程图识读
▪ 任务分析：本节主要介绍路线的平、纵、横三个断面图基本识图与作图，以便于识读道路施工图
▪ 任务分解： ▪ 1.2.1路线的平面图1.2.2路线纵断面图1.2.3路线
横断面图
道路路线工程图识读(ppt61页)
道路路线工程图识读(ppt61页)
道路工程图主要内容
道路路线工程图识读(ppt61页)
▪ 平曲线：路线的平面线型有直线型和曲线型，在路线转折处应设平曲线，并用曲线表来表示。
▪ 水准点：设路线每隔一定距离在图中标出水准点位置用于路线的高程测量。
道路路线工程图识读(ppt61页)
道路路线工程图识读(ppt61页)
一、道路平面总体设计图图示特点：包括道路中心线在内的有一定宽度的带状地形图
道路路线工程图识读(ppt61页)
道路路线工程图识读(ppt61页)
一.道路平面总体设计图
▪ 3、表达的内容
▪ ⑴ 地形部分 ▪ ① 比例：为了清晰地表达图样，根据地形起伏变化程度
不同，一般山岭区为1：2000，丘陵区和平原区采用1： 5000。 ▪ ② 方向：为了表示地区的方位和路线的走向，地形图上需画出测量坐标网或指北针。 ▪ ③ 地形：地形的起伏变化及其变化程度用等高线来表示，相邻两根等高线之间的高差为2m，每隔四条较细的等高线就应有一条较粗的等高线，并标有相应的高程数字。 ▪ ④ 地物地貌：平面图中的地物、地貌用统一图例来表示，见附录。
一、道路平面总体设计图二、路线平面图三、路线纵断面图四、路线横断面图
道路路线工程图识读(ppt61页) 道路路线工程图识读(ppt61页)
道路路线工程图识读(ppt61页)
一.道路平面总体设计图
1、概念：包括道路中心线在内的有一定宽度的带状地形图。
2、识图要点：表达线路的方向、平面线形、沿线两侧一定范围的地形、地物情况及转折点、水准点。
教材P158道路地理位置图
道路路线工程图识读(ppt61页)
道路路线工程图识读(ppt61页) 道路路线工程图识读(ppt61页)
道路路线工程图识读(ppt61页)
道路工程图主要内容
道路路线工程图识读(ppt61页)
一、道路平面总体设计图二、路线平面图三、路线纵断面图四、路线横断面图
道路路线工程图Байду номын сангаас读(ppt61页)
道路路线工程图识读(ppt61页)
任务一道路的认知
▪ 前三种统称为公路，其共同点是位于城市郊区和城市以外的道路，而最后一种城市道路是指路位于城市范围以内的道路。
▪ 公路路线工程图与城市道路工程图有很多相同的地方，后面将详细介绍。
▪ 拓展与提高：公路根据技术指标分为：高速公路、一
路堑路基边线/路基
涵洞
道路中线
道路路线工程图识读(ppt61页)
道路路线工程图识读(ppt61页)
距东（E二）、546路00线平面图
距北（N）86800
图示特点：直绘出道路中线，并用加粗
的粗实线绘制
交角点
百米桩
公里桩
水准点
里程桩号：K1+620.00、K2+215.00 本段路线长22150.00-1620.00=595.00米
