B1第十五章 电功和电热 单元测试卷(B)

苏教版九年级物理下册第十五章电功和电热同步练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、图所示为某品牌空调室外机铭牌，当空调正常工作时，下列说法中正确的是（）A．空调制热时比制冷时消耗的电能多B．空调制冷时每小时耗电为800kW·hC．室外机消耗的电能最大可达970WD．空调制热时比制冷时电流做功更快2、下列选项符合安全用电要求的是（）A．控制灯的开关可以安装在火线或零线上B．更换灯泡时先断开电源开关C．用湿布擦拭正在工作的电视机D．零线和地线都与大地相连，因此在家庭电路中可以不安装地线3、在如图所示的家用电器中，消耗电能主要是用来产生热量的是（）A．电熨斗B．台式电风扇C．电视机D．笔记本电脑4、标有“6V 1.5W”字样的小灯泡，通过它的电流随电压变化的关系图像如图所示。

若把这样的两只小灯泡串联接在8V的电源上，则此时每只小灯泡的电阻及功率为（）A．24Ω，0.67W B．24Ω，0.8W C．20Ω，0.96W D．20Ω，0.8W5、下列仪表中，专门用来测量电流做功的是（）A．电压表B．电能表C．电流表D．万用电表6、下列家用电器中，利用电流热效应工作的是（ ）A ．电饭锅B ．电视机C ．抽油烟机D ．电冰箱7、如图所示的四种现象中，符合安全用电原则的是（ ）A ．用湿布擦拭正在工作的台灯B ．在电路中同时使用很多电器C ．洗衣机的金属外壳安装接地线D ．在电加热器上烘烤衣服8、灯1L 上标有“220V 40W ”，灯2L 上标有“220V 100W ”。

九年级物理上册第十五章《电功和电热》测试卷-苏科版（含答案）时间：60分钟总分：100分一、选择题(每小题5分,共25分)1. 如图是小明设计的家庭电路的电路图,下列对此电路图的分析错误的是 ( )A.保险盒接法错误,保险盒应该安装在火线上B.两孔插座接法错误,其左端导线应该接在零线上C.开关和灯泡接法正确,开关接在零线上符合安全用电原则D.三孔插座接法正确,使用电冰箱时,插头应插在三孔插座上2. 有两个额定电压相同的电热水壶甲和乙,甲的额定功率为1 800 W,乙的额定功率为1 200 W.两个电热水壶都正常工作时,下列说法中正确的是( )A.甲电热水壶两端的电压较高B.电流通过甲电热水壶做功较快C.通过两个电热水壶的电流相等D.相同时间内,两个电热水壶消耗的电能一样多3. 将规格为“2.5 V0.3 A”的小灯泡L1和规格为“3.8 V0.3 A”的小灯泡L2串联,接在3 V的电源上,忽略灯丝电阻随温度的变化,下列判断正确的是 ( )A.L1的电阻大于L2的电阻B.L1的亮度比L2的亮度更小C.两只灯泡都正常发光D.两只灯泡实际功率相等4. 如图甲所示的电路中,电源电压为3 V且恒定不变,小灯泡的额定电压为2.5 V,图乙是小灯泡的I-U图像.闭合开关S后,下列判断正确的是 ( )A.滑动变阻器的滑片P向左移动,灯泡变暗B.小灯泡的电阻不随温度的改变而改变C.滑动变阻器的滑片P向右移动,电压表的示数变小D.小灯泡正常发光时,滑动变阻器的功率是0.1 W5. 如图所示是“探究电流通过导体时产生热量的多少与哪些因素有关”的实验装置.两个透明容器中密封着等量的空气,下列说法错误的是 ( )A.U形管液面高度变化是因为容器中的气体热胀冷缩B.通电后透明容器中气体的内能增大是通过做功的方式改变的C.图甲中,通电一段时间后左右两边容器内电阻产生的热量之比是1∶2D.图乙所示的装置可以用来探究电流通过导体产生的热量多少跟电流大小的关系二、填空题(每空4分,共24分)6. 某电吹风工作6 min,能使如图所示的电能表的转盘转过120转,则该电吹风消耗的电能为kW·h,电功率为W,这些电能可供一只“220 V10 W”的LED灯正常工作h,一只这样的LED灯与一只“220 V100 W”的白炽灯正常发光时亮度相当,若LED灯正常发光时的效率为80%,则白炽灯正常发光效率为.7. 某电热水器简化电路如图所示,保温功率为220 W,加热功率为1 100 W,R1和R2均为定值电热丝,S为自动开关,电热丝R1的阻值为Ω;如果该电热水器的热效率为80%,将2 L的水从12 ℃加热至沸腾,需要 s.三、作图题(5分)8. 投影仪灯泡功率很大,所以需要风扇散热,使用后,应先关闭灯泡L,再关闭风扇M;请用笔画线表示导线,把电路连接完整.要求实现:先断开开关S1,灯泡熄灭,风扇继续转动,再断开开关S2,风扇才停止转动:若只闭合开关S1,灯泡不亮.四、实验探究题(第9题12分,第10题14分,共26分)9. 某科学小组对电流通过导体产生热的多少与哪些因素有关进行了研究.装置如图,甲、乙两个烧瓶内装满煤油,瓶塞上各插1根玻璃管,瓶内各装1根阻值不同的电阻丝R甲和R 乙.猜想一:电热跟电流的大小有关,电流越大电热越多.猜想二:电热跟导体的电阻大小有关,电阻越大电热越多.为验证猜想一,设计以下方案:①将电阻丝R甲和R乙串联在电路中,标出2根玻璃管内液面的位置,闭合开关记下电流表的读数I1,经过一段时间后标出2根玻璃管内液面的位置;②断开开关,当2根玻璃管中的液面降到原来的高度后,减小滑动变阻器接入电路的阻值,闭合开关,记下电流表的读数I2,经过相同时间后标出2根玻璃管内液面的位置.请回答下列问题:(1)为使实验现象明显,经常会采用转换或放大的思想,为比较电热丝产生热量的多少,实验中体现这些思想的设计有(写出一条即可).(2)为验证猜想一,必须比较同一个烧瓶中前后两次玻璃管内液面上升的高度,原因是.(3)科学研究倡导有依据的猜想,请说出生活中支持猜想二的一个实例: .10. 在“探究小灯泡在不同电压下工作时的电功率是否相同”实验中,实验室提供了如下器材:电源(电压U恒为8 V),滑动变阻器(规格为“20 Ω 2 A”),小灯泡(额定电压U额= 2.5 V,额定功率小于1.2 W),两个阻值分别为10 Ω、20 Ω的定值电阻(定值电阻用R0表示).(1)为使小灯泡两端电压有一较大的调节范围,小聪设计了如图甲所示的电路,请用笔画线代替导线,完成图乙中实物电路的连接.(2)正确连接电路后,进行实验,记录的数据如下表所示.当电压表示数为2.5 V时,电流表示数如图丙所示,小灯泡的额定功率为W.(3)分析表中数据可得出结论:小灯泡工作时,电功率随电压的增大而.根据数据还可判断出,小聪在实验中选用的是R0= Ω的定值电阻.(4)完成实验后,爱动脑筋的小聪又想出一种测量小灯泡额定功率的方法,设计了如图丁所示的电路,所用电压表量程为“0~15 V”,请将以下实验步骤补充完整.①检查电路无误后,闭合开关S,将开关S1拨至“1”,调节滑动变阻器滑片直至电压表示数为;②滑片不动,再将开关S1拨至“2”,读出电压表示数为U0;③小灯泡的额定功率P额= .(用U额、U0、R0表示)若步骤②中,在将开关S1拨至“2”时,不小心将滑片向右移动了少许,其他操作正确,则测出的小灯泡额定功率(填“偏大”或“偏小”).五、计算题(共20分)11. 如图甲所示是食堂为餐具消毒、烘干的保洁消毒柜,其内部电路如图乙所示,S1为温控开关,S2为门控开关,R为加热管,S1和S2均闭合时,消毒柜的总功率为1 250 W,臭氧发生器的功率为150 W.(1)关闭柜门,门控开关S2闭合,臭氧发生器工作10 min所消耗的电能是多少?(2)求消毒柜正常工作时通过加热管R的电流和R的阻值.(3)若在消毒柜中放入100 kg的不锈钢餐具,将其从15 ℃加热到70 ℃,共消耗了1.5 kW·h电能,消毒柜加热不锈钢餐具的效率是多大?(结果保留至0.01%)[不锈钢的比热容c钢=0.46×103J/(kg·℃)]参考答案一、选择题1.C 若控制灯泡的开关安装在零线和灯泡之间,则当开关断开时,灯泡与火线仍是连通的,人接触灯泡时容易发生触电事故,不符合安全用电原则,故C错误,符合题意.2.B 甲、乙电热水壶的额定电压相同,正常工作时,两电热水壶两端的实际电压也相同,A错误;甲的额定功率大于乙的额定功率,说明正常工作时电流通过甲电热水壶做功可知,因为P甲>P乙,U甲=U乙,故I甲>I乙,C错误;由W=Pt可知,当t相等快,B正确;由I=PU时,由于P甲>P乙,故W甲>W乙,D错误.3.B 根据R=U,可知L1的电阻小于L2的电阻,A错;两灯串联在3 V的电源两端时,通过I计算可知电路中的电流小于0.3 A,因此两灯均不能正常发光,C错;根据P=I2R可知,L1的实际功率小于L2的实际功率,因此L1的亮度比L2的亮度更小,B对,D错.4.D 由题图甲可知,闭合开关S后,灯泡L与变阻器R串联,电压表测滑动变阻器两端的电压,电流表测电路中的电流.滑片P向左移动时,滑动变阻器接入电路的阻值变小,电路的总电阻变小,电路中的电流变大,灯泡的实际功率变大,灯泡变亮,故A错误;由于小灯泡的I-U图像不是一条过原点的直线,即通过小灯泡的电流与小灯泡两端的电压不成正比,说明小灯泡的电阻随温度的变化而变化,故B错误;滑片P向右移动时,滑动变阻器接入电路的阻值变大,根据串联电路的分压规律可知,滑动变阻器两端电压变大,即电压表示数变大,故C错误;当小灯泡两端的电压U L=2.5 V时,小灯泡正常发光,由图像可知小灯泡的额定电流I L=0.2 A,根据串联电路中的电压规律可知,此时滑动变阻器两端的电压U 滑=U-U L=3 V-2.5 V=0.5 V,又由于串联电路中的电流处处相等,所以通过滑动变阻器的电流I滑=I L=0.2 A,此时滑动变阻器的功率P滑=U滑I滑=0.5 V×0.2 A=0.1 W,故D正确. 5.B U形管液面高度变化是因为容器中的气体热胀冷缩,选项A正确;通电后透明容器中气体的内能增大是通过热传递的方式改变的,选项B错误;题图甲中,两电阻丝的电阻之比是1∶2,根据Q=I2Rt,可知通电一段时间后左右两边容器内电阻产生的热量之比是1∶2,选项C正确;题图乙所示的装置中,左右两边容器内电阻丝的阻值相等,两电阻丝中的电流不相等,故该装置可以用来探究电流通过导体产生的热量多少跟电流大小的关系,选项D正确.二、填空题6.【答案】0.1 1 000 10 8%【解析】电能表转盘转120 r,电吹风消耗的电能W=1201200kW·h=0.1 kW·h,电吹风的功率P=Wt =0.1kW·h660h=1 kW=1 000 W;这些电能可供“220 V10 W”的LED灯正常工作的时间t'=WP′=0.1kW·h10×10−3kW=10 h;LED灯的发光效率等于转化为光能的功率与消耗电能的功率(灯的电功率)之比,因10 W的LED灯与100 W的白炽灯在正常发光时亮度相当,所以两灯获得光能的功率相等,则P白η白=P LEDηLED,即100 W×η白=10 W×80%,解得该白炽灯的发光效率η白=8%.7.【答案】176 840【解析】当S断开时,R1和R2串联,电路电阻较大,由P=U 2R可知,电路消耗的功率较小,处于保温状态.当S闭合时,R1短路,此时只有R2接入电路,电路电阻较小,电路消耗的功率较大,处于加热状态.加热状态时,由P=U 2R 可得,R2=U2P加热=(220V)21100W=44 Ω.保温状态时电路的总电阻,由P=U 2R 可得,R串总=U2P保温=(220V)2220W=220 Ω;根据串联电路电阻特点知,R1=R串总-R2=220 Ω-44 Ω=176 Ω.2 L水的质量m水=ρ水V水=1.0×103kg/m3×2×10-3 m3=2 kg.将2 L的水从12 ℃加热至沸腾,水吸收的热量Q吸=c水m水(t-t0)=4.2×103J/(kg·℃)×2 kg×(100 ℃-12 ℃)=7.392×105 J;电热水器的热效率为80%,则电热水器产生的电热为W=Q吸η=7.392×105J80%=9.24×105J.加热状态时,产生这些电热需要的时间t=WP加热=9.24×105J1100W=840 s.三、作图题8.【答案】如图所示.四、实验探究题9.【答案】(每空3分)(1)通过玻璃管内液面上升的高度来反映电热丝产生热量的多少(合理即可) (2)保持前后两次电阻的大小相同(3)相同时间内电水壶中的发热体比连接电水壶的导线放热多(合理即可)10.【答案】 (每空2分)(1)如图所示.(2)1.05 (3)增大10 (4)①5.5 V(或U-U额) ③U额U0R0偏小【解析】(1)电流表应串联在电路中,由于小灯泡正常发光时的电流小于1.2W2.5V=0.48 A,所以电流表应选择0~0.6 A的量程;小灯泡应与定值电阻串联,故应将小灯泡的左接线柱与定值电阻的左接线柱相连.(2)由题图丙知,电流表的示数为0.42 A,小灯泡的额定功率为P=UI=2.5 V×0.42 A=1.05 W.(3)由P=UI和表中数据可得出结论:小灯泡工作时,电功率随电压的增大而增大.当小灯泡两端的电压为3.0 V时,滑动变阻器和定值电阻的总阻值为R'=U′I′=8V−3.0V0.44A≈11.4 Ω,因为R'<20 Ω,所以选用的定值电阻应为10 Ω的.(4)①闭合开关S,将开关S1拨至“1”时,小灯泡、R0与滑动变阻器串联,电压表测R0和滑动变阻器两端的总电压,调节滑动变阻器直至电压表示数为5.5 V 时,小灯泡两端的电压为8 V-5.5 V=2.5 V=U 额,此时小灯泡正常发光;②滑片不动,再将开关S 1拨至“2”,读出电压表示数为U 0,此时电路中的电流 I 0=I 额=U 0R 0;③小灯泡的额定功率P 额=U 额I 额=U 额×U 0R 0=U 额U 0R 0.若在步骤②中不小心将滑片向右移动了少许,则电路中的总电阻变大,电流变小,R 0两端电压变小,使测得的U 0偏小,则测得的额定功率偏小.五、计算题11.解:(1)臭氧发生器工作10 min 消耗的电能W 臭=P 臭t =150 W×10×60 s=9×104 J.(2)加热管R 的功率P 加=P 总-P 臭=1 250 W-150 W=1 100 W,通过加热管的电流I 加=P 加U =1 100 W 220 V =5 A, 加热管的阻值R =U I 加=220 V 5 A=44 Ω. (3)不锈钢餐具吸收的热量Q 吸=c 钢m (t 2-t 1)=0.46×103 J/(kg·℃)×100 kg×(70 ℃-15 ℃)=2.53×106 J, W 总=1.5 kW·h=5.4×106 J,η=Q 吸W 总×100%=2.53×106J 5.4×106J ×100%≈46.85%.。

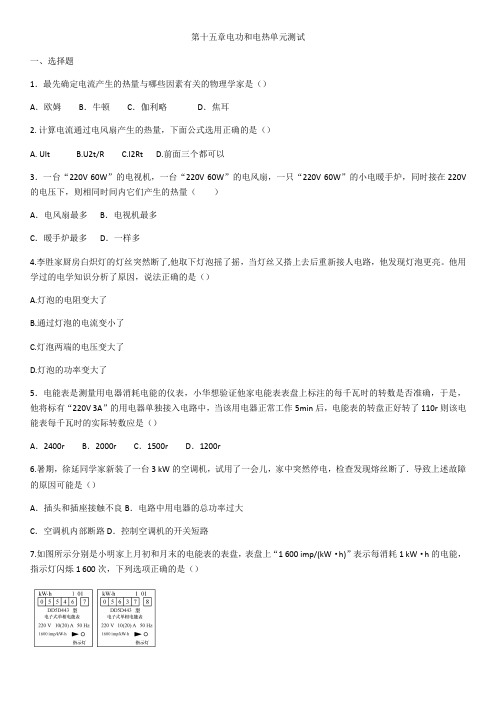

第十五章电功和电热单元测试一、选择题1．最先确定电流产生的热量与哪些因素有关的物理学家是（）A．欧姆B．牛顿C．伽利略D．焦耳2. 计算电流通过电风扇产生的热量，下面公式选用正确的是（）A. UItB.U2t/RC.I2RtD.前面三个都可以3．一台“220V 60W”的电视机，一台“220V 60W”的电风扇，一只“220V 60W”的小电暖手炉，同时接在220V 的电压下，则相同时间内它们产生的热量（）A．电风扇最多B．电视机最多C．暖手炉最多D．一样多4.李胜家厨房白炽灯的灯丝突然断了,他取下灯泡摇了摇，当灯丝又搭上去后重新接人电路，他发现灯泡更亮。

他用学过的电学知识分析了原因，说法正确的是（）A.灯泡的电阻变大了B.通过灯泡的电流变小了C.灯泡两端的电压变大了D.灯泡的功率变大了5．电能表是测量用电器消耗电能的仪表，小华想验证他家电能表表盘上标注的每千瓦时的转数是否准确，于是，他将标有“220V 3A”的用电器单独接入电路中，当该用电器正常工作5min后，电能表的转盘正好转了110r则该电能表每千瓦时的实际转数应是（）A．2400r B．2000r C．1500r D．1200r6.暑期，徐延同学家新装了一台3 kW的空调机，试用了一会儿，家中突然停电，检查发现熔丝断了．导致上述故障的原因可能是（）A．插头和插座接触不良B．电路中用电器的总功率过大C．空调机内部断路D．控制空调机的开关短路7.如图所示分别是小明家上月初和月末的电能表的表盘，表盘上“1 600 imp/(kW·h)”表示每消耗1 kW·h的电能，指示灯闪烁1 600次，下列选项正确的是（）A．指示灯闪烁越快，电能表所在电路消耗的电能越多B．小明家上月消耗的电能为911 kW·hC．小明家干路中的电流不得超过10 AD．断开其他用电器，只让电饭锅单独工作2 min，指示灯闪烁32次，此时电饭锅的功率为600 W8．小琳同学在“探究影响电灯亮度的因素”时，用甲、乙两个小灯泡连成如图所示的电路．闭合开关S后，甲、乙两灯均正常发光，但甲灯亮度比乙灯亮度大．下列说法正确的是（）A．两灯均正常发光时，甲灯的电阻小于乙灯的电阻B．两灯均正常发光时，甲灯的功率等于乙灯的功率C．若将两灯位置对换，则乙灯的亮度比甲灯亮度大D．如果将两灯串联在该电源上，甲灯的亮度仍然会大于乙灯的亮度9．如图所示的电路中，不计温度对灯丝电阻的影响，电源电压保持不变。

九年级物理第十五章《电功和电热》单元检测卷（满分100分，时间80min）一、单选题(每小题3分，共42分)1．下列说法正确的是（）A．家用冰箱的电流约为1×105A B．空调的功率约为100WC．教室内的电灯两端电压为220V D．小红家每个月约消耗2000J的电能2．关于电功和电功率，下列说法中正确的是（）A．用电器工作时的电功率一定等于它的额定功率B．电流通过用电器所做的功越多，电功率一定越大C．额定功率越大的用电器，电流通过它所做的电功一定越多D．电功率是表示电流做功快慢的物理量3．甲、乙两只普通照明灯泡的铭牌如图所示，下列说法中正确的是（）A．甲灯的实际功率是一定的B．将乙灯接入110V电路中，它的实际功率为50WC．两灯均正常发光时，相同时间内乙灯消耗的电能较多D．两灯均正常发光时，乙灯灯丝电阻较大4．如图所示，电源两端的电压不变，闭合开关S1，再闭合开关S2（各元件均完好）。

则闭合开关S2前后，下列描述正确的是（）A．灯L1实际电功率变大B．灯L2实际电功率变大C．电压表和电流表示数之比不变D．电路总功率变小5．下列不符合安全用电要求的是（）A．发现电线绝缘皮破损要及时更换B．接入电路中的保险丝越粗越好C．发现有人触电，及时拉闸断电D．有金属外壳的用电器要用三脚插头接入地线6．额定电压相等的甲、乙两灯，串联后接在电路中，甲灯比乙灯亮。

下列说法正确的是（）A．串联时乙灯的实际功率较大B．串联时甲灯的电阻较小C．串联时乙灯的实际功率较小D．并联时甲灯的电阻较小7．如图分别是小明家上月初和月末的电能表的表盘，表盘上“1600imp/(kW ⋅ h)”表示每消耗1kW h⋅的电能指示灯闪烁1600 次，下列选项中正确的是（）A．小明家上月消耗的电能为911kW·hB．小明家干路中的电流不得超过10AC．若电能表指示灯闪烁800imp，则电路消耗的电能为0.5JD．若只让电饭煲工作20min，指示灯闪烁320 次，则电饭煲的功率为600W8．为了乘客的安全，飞机上严禁携带额定电池容量超过“160W·h”的充电宝，小吴的充电宝上标有“5V 10000mA·h”字样，下列判断正确的是（）A．“160W·h”表示电功率的大小B．充电宝给手机充电时，充电宝把电能转化为化学能C．小吴可以带充电宝上飞机D．给充电宝充电时充电宝是电源9．（2021·湖北襄阳·九年级期中）要使电热器在单位时间产生的热量减少一半，应该（）A．让它两端的电压减少一半B．使它的电阻减少一半C．让通过它的电流减少一半D．使它的电阻和两端电压同时减少一半10．如图所示的电路，闭合开关S后发现L1正常发光，L2只能微弱发光，以下对于这一现象产生原因的分析中，合理的是（）A．灯泡L2发生了断路B．灯泡L2发生了短路C．由于灯泡L2的电阻较大，其实际功率较小D．由于灯泡L2的电阻较小，其实际功率较小11．图是一个油量表的示意图，滑动变阻器规格为“20Ω1A”。

人教版九年级物理全一册《第十五章电功和电热》单元检测卷及答案学校:___________班级：___________姓名：___________考号：___________一、单选题1．下列做法中，符合安全用电常识的是()A．用湿手拔用电器的插头B．在高压电线附近放风筝C．使用试电笔时手接触金属笔尖D．电器起火时先切断电源2．生活中我们必须时刻注意安全用电、节约用电。

下列说法不正确的是（）A．空气开关和漏电保护器都可以切断电路，它们的作用也相同B．若插座的左右两孔都能使试电笔氖管发光，可能是电路中的零线断路C．家用冰箱三孔插座损坏了，为了安全是不能换成两座插孔使用的D．家庭中使用空调时，为了节约用电，不要把温度设定得过低3．家庭电路中有着各式各样的用电器，在日常使用中要注意安全用电。

下列做法符合安全用电要求的是（）A．在未断开电源开关的情况下，直接更换灯泡B．家用电器电线绝缘皮破损了仍然继续使用C．使用试电笔时，手不接触笔尖金属体，以免触电D．家用电器起火时，先立即用水扑灭，再切断电源4．图中甲、乙分别是某家庭5月初和6月初电能表的示数，则下列说法中正确的是（）A．电能表是计量电功率的仪表B．该家庭在这一个月的时间内总共用电2000kW·hC．该电能表工作时电流可以达到50AD．该电能表转盘每转过600转，电路消耗电能0.5kW·h5．电可以造福人类，但使用不当也会带来危害。

下列说法不符合安全用电要求的是（）A．可以在不断开开关的情况下更换灯泡B．用电器的金属外壳应该接地C．不允许用铁丝或铜丝代替熔丝D．使用测电笔时，手不能接触它的笔尖6．关于电阻下列说法错误的是（）A．导体的电阻越大，导体对电流的阻碍作用就越大B．导体的电阻越大，接入电路中产生的热量就一定越多C．导体的电阻与导体两端的电压和通过导体的电流的多少无关D．家庭电路中使用的电热锅的额定功率越大，发热板的电阻就越小7．为响应国家严禁在公共场所吸烟的规定，某同学设计了一种烟雾报警装置，其原理电路如图所示，R0为定值电阻，R为光敏电阻，其阻值随光照强度的减弱而增大，当电流表示数减小至某一值时，装置报警。

苏教版九年级物理下册第十五章电功和电热章节测试考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图甲所示，电源两端电压不变，R1是滑动变阻器，R2是定值电阻。

当开关S闭合后，逐步改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如图乙所示。

下列判断正确的是（）A．电源两端电压为10V B．电流最大时电路消耗电功率为6WC．定值电阻R2的电阻值为20ΩD．变阻器R1接入电路的最大阻值为200Ω2、灯1L上标有“220V 40W”，灯2L上标有“220V 100W”。

先将1L和2L串联接到220V的电路中，通过两灯的电流分别为1I和2I，两灯的功率分别为1P和2P；若将1L和2L并联接到同一电路中，通过两灯的电流分别为3I和4I，两灯的功率分别为3P和4P。

若不计灯丝电阻的变化，下列判断正确的是（）A ．1212I I P P =<；B ．2424I I P P <<；C ．1313I I P P <=；D ．3434I I P P >>；3、如图所示的四个电路，电源电压相同，R 1 ＜R 2，电路消耗的总功率由大到小的顺序是（ ）A ．甲乙丙丁B ．丁丙乙甲C ．乙丁丙甲D ．甲丙丁乙4、图甲所示电路中，电源电压恒定，0R 为定值电阻，R 为热敏电阻。

开关S 闭合，当R 的温度发生改变时，R 两端电压R U 随温度t 变化的关系图象如图乙所示，0R 功率为0P ，R 的功率为R P ，电路总功率为P 总。

九年级物理第十五章电功与电热单元检测一、填空题（12分）1．电能表是测量________的仪表．1 kWh的电能可供标有“220V 40W”的灯泡正常工作________h．2．小明同窗发觉他家的电能表上标有“2400imp/Kw·h”的字样，你明白它表示的含义吗？___________________________________3．把Ａ、Ｂ两段导体并联在电路中，若它们的电阻之比是ＲＡ∶ＲＢ＝5∶4，则它们的功率之比PＡ∶PＢ＝_________；若把它们串联在电路中时，导体Ａ的电功率P a和导体Ｂ的电功率P b之比P a∶P b＝_________。

4. 图中 A．B两点均为螺口灯泡的螺旋部份，当两开关都断开后、站在地上的人用手直接接触A点时，他___________触电，用手直接接触B点时，他_________触电（选填“会”或“不会”）。

5.如图所示的电路中，电源电压为6V，开关S断开时，电流表的示数为0.3A，开关S闭合时电流的示数为0.5A，则R2的阻值为______Ω，R1消耗的功率是______W，2秒种内整个电路消耗的电能是______J．6.灯L1标有“6V 6W”，灯L2标有“6V 3W”．把它们串联在电压为9V的电源上，灯L1的功率是_______W．★7．按照学过的电学知识和利用电压表能够测量出两处之间的距离。

如图所示，在乙处某施工工地接有一个“220V 100W”的灯泡。

测得甲处电源两极间电压是220伏，乙处灯泡两头电压是伏，输电用的铝导线每1米长的电阻为欧，由此可知，甲、乙两处间的距离是米。

(设灯丝电阻不随温度转变)二、选择题（本题共10小题，每题3分，共30分）1．小刚利用电能表测某家用电器的电功率．当电路中只有那个用电器工作时，测得在15分钟内，消耗电能千瓦时，那个用电器可能是（）A．空调器B．电冰箱C．电视机D．白炽灯2．有三盏白炽灯，甲标有“PZ220－15”，乙标有“PZ220－40”，丙标有“PZ220－100”，将它们接在家庭电路中，正常工作时的发光情形是（）A．甲灯最亮B．乙灯最亮C．丙灯最亮D．一样亮3．把标有“12V 12W”的灯L1和“12V 6W”的灯L2串联起来接在电源电压为12V的电路中，正确的说法是（）A．L1、L2两灯均能正常发光B．L1、L2两灯均不能正常发光，但L2为较亮C．L1、L2两头均不能正常发光，但L1灯较亮D．把电源电压提高到24伏，L1、L2两灯都能正常发光4．一台电扇和一个电熨斗，若是使历时电流做功相同，电能转化为内能（）A．一样多B．电风扇较多C．电熨斗较多D．无法比较5．在一个酷寒的冬季，小明家来了许多客人当他刚把第二个电烤炉接入电路中时，家里所有的灯突然熄灭，电烤炉也不发烧，检查后发觉保险丝断了。

初中物理学习材料唐玲出品第15章电功和电热单元测试卷一、选择题（每小题有且只有1个选项符合题意，每小题4分，共40分）1．在如图所示的电路中，电源电压保持不变，电阻R1=0.6欧，移动滑动变阻器的滑片，当电流表的示数为2安时，滑动变阻器的电功率为3.6瓦，当电流表的示数为3安时，滑动变阻器的电功率为 ( )A．1.2瓦B．2.4瓦C．3.6瓦D．4.8瓦2．在测量电珠伏安特性实验中，同学们连接的电路中有四个错误电路，如下图所示。

电源内阻不计，导线连接良好。

若将滑动变阻器的触头置于左端，闭合S，在向右端滑动触头过程中，会分别出现如下四种现象：a．电珠L不亮；电流表示数几乎为零6．电珠L亮度增加；电流表示数增大c．电珠L开始不亮，后来忽然发光；电流表从示数不为零到线圈烧断d．电珠L不亮；电流表从示数增大到线圈烧断与上述a、b、c、d四种现象对应的电路序号为 ( )A．③①②④B．③④②①C．③①④②D．②①④③3．在如图所示的电路中，电源电压保持不变，当闭合开关S后，将滑动变阻器的滑片向左滑动时( )A．灯L1、L3变亮，灯L2变暗B．灯L1、L2变亮，灯L3变暗C．灯L2、L3变亮，灯L1变暗D．灯L1、L2、L3都变亮4．某小组根据实验绘出小灯泡的伏安特性曲线如图所示，根据此图给出的信息，以下有关小灯泡功率P的图象正确的是 ( )5．某实物投影机有10个相同的强光灯L1～L10 (24V／200W)和10个相同的指示灯X1～X10(22V/2W)，将其连接在220V交流电源上（设电源电压保持不变），电路见图，若工作一段时间后，L2灯丝烧断，则 ( )A．X1功率减小，L1功率增大B．X1功率增大，L1功率增大C．X2功率增大，其他指示灯的功率减小 D．X2功率减小，其他指示灯的功率增大6．在如图所示的电路中，R1和R2为定值电阻，L1和L2为小灯泡，闭合S，当滑动变阻器的滑片由a向b端滑动时，小灯泡的亮度变化情况是 ( )A．L1变亮，L2变暗B．L1变暗，L2变亮C．L1变亮，L2变亮D．L1变暗，L2变暗7．某电热器有两根电阻丝，在同一电源上，要烧开同一壶水，只用第一根电阻丝时，需要6min；只用第二根电阻丝时，需要12min。

第十五章电功和电热 B卷一、选择题(每题2分，共20分)1．某些电路元件或用电器上会标出电流值，而这种电流值有的表示额定电流，有的表示允许通过的最大电流等．例如下列几种用电器的铭牌上都标有“2 A”字样，其中表示额定电流的是( )．A．滑动变阻器的铭牌上标有“100 2 A”B．家用电熨斗的铭牌上标有“220 V 2 A”C．电能表的铭牌上标有“220V 2 A”D．某汽车蓄电池的铭牌上标有“2 A 10 h”2．有规格为“110V 60 W”和“220V 60 W”的白炽灯，分别使它们正常发光．下列有关说法中正确的是( )．A．两灯的电阻相同B．两灯的工作电流相同C．220 V的灯比110 V的灯功率大D．两灯功率一样大3．由于同时使用很多大功率的用电器，小明家的熔丝被烧断．他到商场买熔丝，但商场有3 A、5 A、7 A、10 A 四种类型的熔丝，如图所示为小明家电能表表盘，小明应该选择的熔丝规格是( )．A. 3 A B. 5 A C．7 A D．10 A4．将额定电压相同的两个个灯泡L1、L2串联接入电路，结果发现L1更亮一些，则下列判断中正确的是( )．A．L1的电阻比L2的小 B. L1的额定功率可能比L2的大C．若将两灯并联接入电路，L1也会比L2亮些D．当两灯都正常工作时，L1要暗一些5．实验台上的小灯泡标有“2.5 V”字样，小丽为了测量这只小灯泡的额定功率，设汁如图所示电路．若电源电压满足实验要求，但当开关闭合时，电压表的示数为2 V，则应将滑动变阻器的滑片( )．A．向左端滑动B．向右端滑动C．不滑动D．以上做法都不正确6．如图所示，将两根电炉丝R1、R2串联起来接到电路中，并将两根火柴分别放在电炉丝上，通电一段时间后发现，火柴甲先被点燃，则两电炉丝的电阻大小关系是( )．A．R1<R2B．R1>R2C．R1=R2D．以上情况部有可能7．电能表标有“220 V 10 A”字样，家中正在使用一台100 W的电冰箱、两盏40 W的日光灯．此时需要再用一个60 W的台灯，可每当台灯的捅头插进插座时，空气开关都会“跳闸”，发生这种现象的原因是( )．A．用电器的总功率过大B．日光灯断路C．插头或电灯短路D．电冰箱的功率突然增大8．如图所示。

九年级物理下册第十五章《电功和电热》综合检测-苏科版（含答案）专项一特殊法测量小灯泡电功率类型1 缺电压表1. 测量小灯泡电功率的实验电路如图甲所示.电源电压为3 V,小灯泡的额定电压为2.5 V.(1)闭合开关前,滑动变阻器的滑片P应置于A端,目的是.(2)实验中,闭合开关,移动滑片P到某个位置时,电压表的示数为2.2 V,若想测量小灯泡的额定功率,应将滑片P向(填“A”或“B”)端移动,当电压表的示数为2.5 V 时,电流表的示数如图乙所示,则小灯泡的额定功率为W.(3)小天在做实验时,刚连接好最后一根导线,小灯泡立即发光,请你分析产生这一现象的原因是.(4)此实验只用电流表而不用电压表也能测小灯泡额定功率,其电路如图丙所示,R0=5 Ω,调节滑动变阻器使电流表A2的示数为A时,再读出电流表A1的示数,就可以计算出小灯泡的额定功率.2. 在测定小灯泡额定功率的实验中(所用小灯泡的额定电压U0=3.8 V),某小组设计了以下的实验方案(其中电源电压未知,电阻R的阻值已知).(1)按如图所示的电路图连接好电路;(2)开关S拨到位置1,移动滑片P至任一位置,读出电流表示数I1;(3)开关S拨到位置2,保持滑片位置不动,读出电流表示数I2,先算出小灯泡的电阻R L=(用所测的物理量表示),再根据P0=U02R L计算小灯泡的额定功率.他们按此方案测量,发现实验结果与真实值相差较大,原因是.仔细分析后,他们认为要准确测出小灯泡的额定功率,只需将上述步骤(2)改为. 类型2 缺电流表3. 小珍在测量小灯泡额定功率的实验时,老师只给她提供了如下器材:标有“2.5 V”的小灯泡、电源(电压不变)、滑动变阻器、开关、单刀双掷开关、电压表、阻值为10 Ω的定值电阻R0、导线若干.她根据所给定的器材经过认真思考后,设计了如图甲所示的实验电路.(1)该实验的原理是.(2)连接电路时,开关应处于状态;闭合开关前滑片P应置于滑动变阻器的最(填“左”或“右”)端.(3)闭合开关S,将S1拨到触点(填“a”或“b”),移动滑片P,使电压表的示数为V.(4)在确保整个电路安全的情况下,保持滑片P位置不变,将开关S1拨到另一触点,此时电压表的示数如图乙所示,其数值V;通过计算可知小灯泡的额定功率是W. 专项二与电功率相关的动态电路问题类型1 开关型1. 如图所示,电源电压保持不变,S1掷到1时,小灯泡恰好正常发光.当S1由1掷到2时,下列说法正确的是( )A.电流表示数变小,小灯泡正常发光B.电压表示数不变,小灯泡发光变暗C.电流表示数变小,电压表示数变小D.电压表示数不变,电流表示数变大2. 如图所示电路中,电源电压不变,小灯泡L标有“3 V 1.2 W”的字样,R1、R2为定值电阻,R1=15 Ω,R2=30 Ω.当开关S闭合,S1、S2都断开时,小灯泡L正常发光(不考虑温度对灯丝电阻的影响).求:(1)电压表的示数;(2)当开关S、S1闭合,S2断开时,电流表的示数;(3)当开关S、S1、S2都闭合时,整个电路的电功率.类型2 滑动变阻器3. 如图所示电路,电源电压不变,定值电阻R0与滑动变阻器R串联.调节滑动变阻器的滑片至某一位置时,电流表示数为0.1 A,R的功率为0.6 W;当滑片移动到另一位置时,电流表示数变化了0.2 A,R的功率为0.9 W.则电源电压U=V.4. 如图所示电路中,电源电压为6 V,灯泡L规格为“6 V 3 W”,其电流与电压的关系如图乙所示.当S、S1、S3闭合,S2断开时,电流表示数为0.5 A.(1)求灯泡L的额定电流;(2)求定值电阻R1的阻值;(3)断开S1、S3,闭合S、S2,调节滑片P,使R2的电功率为灯泡的2倍,求此时滑动变阻器接入电路的阻值.类型3 应用型5. 电梯超载报警器工作原理示意图如图所示,R0为定值电阻,压敏电阻R的阻值随着压力的增大而减小,A为电流表,其示数超过设定值时自动报警.电梯处于运行状态,开关S 闭合,有人进入电梯后 ( )A.电流表示数变小,R和R0的总电功率变大B.电流表示数变小,R和R0的总电功率变小C.电流表示数变大,R和R0的总电功率变大D.电流表示数变大,R和R0的总电功率变小专项三电功率的测量类型1 “伏安法”测小灯泡的电功率1. 在测小灯泡的电功率的实验中,小杨同学选用的器材有:额定电压为2.5 V的灯泡、电流表、电压表、开关、学生电源、滑动变阻器和若干导线等.(1)请根据图甲中的电路图用笔画线代替导线将图乙中的实物电路连接完整(要求:向右移动滑动变阻器的滑片时,电路中的电流变小,且导线不能交叉).(2)连接电路时,开关S必须,滑动变阻器的滑片P应调到最阻值处.(3)正确连接电路后,闭合开关S,发现电压表无示数,电流表有示数,原因是灯泡(其他部分均完好).(4)故障排除后,滑片移至某处,电压表表盘如图丙所示,其读数为U1= V,再读出电流表的示数I1,由此算出此时灯泡的电功率P1= (用字母表示).(5)小杨同学继续移动滑片P,将两电表对应的示数记录到下表中.实验序号 1 2 3 4 5电压表示数/V U1 1.0 1.5 2.0 2.5电流表示数/A I10.14 0.18 0.20 0.24则灯泡的额定功率为W,是灯丝的电阻随温度的升高而.2. 在“测量小灯泡的额定功率”的实验操作中,手和眼的分工应该是 ( )A.手移动滑动变阻器的滑片,眼睛观察滑动变阻器的滑片的位置B.手移动滑动变阻器的滑片,眼睛观察小灯泡是否发光C.手移动滑动变阻器的滑片,眼睛观察电压表的示数D.手移动滑动变阻器的滑片,眼睛观察电流表的示数3. 在“测量小灯泡的电功率”的实验中,某同学的电路连接正确,闭合开关,灯泡发光,但无论怎样调节滑动变阻器,电压表的示数虽然有变化,却始终达不到灯泡的额定电压.其原因可能是 ()A.电压表的量程太大B.电流表的量程太大C.电源电压太低D.滑动变阻器的电阻太大类型2 用电能表测量用电器的电功率4. 某同学想借助如图所示的电能表测出家中一只节能灯的功率.(1)测量时除电能表外,还需要使用的测量工具: .(2)关掉家中其他用电器,只让这只节能灯工作,测得电能表转盘转10转所用的时间是20 min,则这只节能灯的功率是W.参考答案专项一特殊法测量小灯泡电功率1.【答案】(1)保护电路,避免电流过大损坏器材(2)B0.8 (3)连接电路时未断开开关(4)0.5【解析】(2)若要测量小灯泡的额定功率,应该使小灯泡两端的电压由2.2 V增大到2.5 V,由串联分压原理可知,此时滑动变阻器接入电路的电阻应减小,因此滑片应向B端移动;由题图乙知,电流表的量程是0.6 A,分度值是0.02 A,故电流表示数是0.32 A,则小灯泡的额定功率P额=U额I额=2.5 V×0.32 A=0.8 W.(4)要测量小灯泡的额定功率,需要使小灯泡两端的电压为额定电压 2.5 V,由于并联电路两端电压相等,则应使定值电阻两端电压也等于2.5 V,又知R0=5 Ω,故电流表A2的示数I2=UR0=2.5V5Ω=0.5 A.2.【答案】(3)I1RI2−I1忽略了温度对灯丝电阻的影响将开关S拨到位置1,移动滑片P,使电流表的示数I1与电阻R的阻值的乘积等于3.8 V【解析】因R与L并联,所以支路两端的电压U=I1R,通过小灯泡的电流I L=I2-I1,则小灯泡的电阻R L=UI L =I1RI2−I1;因灯丝的电阻与温度有关,所以,此方案测出的灯丝电阻与额定电压下的灯丝电阻不同,故小灯泡的额定功率不能用P=U 2R求.3.【答案】(1)P=UI(2)断开右(3)a 2.5 (4)6.5 1【解析】(3)为测量小灯泡额定功率,闭合开关S,应将S1拨到触点a,此时电压表测小灯泡两端电压,移动滑片P,使电压表的示数为2.5 V,此时小灯泡正常发光;(4)保持滑片P位置不变,将开关S1拨到另一触点,即触点b,此时电压表测小灯泡与定值电阻R0的总电压,电压表示数应大于2.5 V,所以,由题图乙知,电压表使用的是0~15 V 量程,其示数为 6.5 V,由串联电路特点和欧姆定律可得小灯泡正常发光时的电流I L=I0=U0R0=U V−U LR0=6.5V−2.5V10Ω=0.4 A,则小灯泡的额定功率P L=U L I L=2.5 V×0.4 A=1 W.专项二与电功率相关的动态电路问题1.A S1掷到1时,小灯泡与R1并联,小灯泡两端的电压等于电源电压,电压表测电源电压,电流表测通过R1和L的电流之和.当S1由1掷到2时,电阻R2被短路,电阻R1断路,此时只有小灯泡接入电路,其两端的电压不变,故仍正常发光,电压表测量电源电压,所以其示数不变;由于通过L的电流不变,故电流表示数减小.故选A.2.解:(1)当开关S闭合,S1、S2都断开时,R1与小灯泡L串联,此时小灯泡L正常发光,则通过小灯泡L的电流I额=P 额U 额=1.2W3V=0.4 A,通过R1的电流I1=I额=0.4 A,R1两端电压U1=I1R1=0.4 A×15 Ω=6 V,即电压表的示数为6 V.(2)电源电压U=U额+U1=3 V+6 V=9 V,当开关S、S1闭合,S2断开时,只有R1接入电路,电流表的示数I=UR1=9V15Ω=0.6 A.(3)当开关S、S1、S2均闭合时,R1与R2并联,R1的电功率P1=U 2R1=(9V)215Ω=5.4 W,R2的电功率P2=U2R2=(9V)230Ω=2.7 W,电路的总功率P=P1+P2=5.4 W+2.7 W=8.1 W.3.【答案】7.5【解析】由题图可知,定值电阻R0与滑动变阻器R串联,通过它们的电流相等.当电流表示数为0.1 A时,R的功率为0.6 W,根据P=UI可知,滑动变阻器两端的电压U滑=PI= 0.6W0.1A=6 V,电源电压U=6 V+0.1 A×R0①;当滑片在另一位置时,由于电流表原来的示数为0.1 A,则此时电流表的示数不可能减小了0.2 A,而是增大了0.2 A,即I'=0.1 A+0.2A=0.3 A,此时滑动变阻器两端的电压U滑'=P′I′=0.9W0.3A=3 V,电源电压U=3 V+0.3 A×R0②.联立①②两式,解得R0=15 Ω,U=7.5 V.4.解:(1)根据P额=U额I额可知,灯泡的额定电流为I额=P 额U 额=3W6V=0.5 A.(2)当S、S1、S3闭合,S2断开时,只有R1接入电路,R1=UI1=6V0.5A=12 Ω.(3)当S1、S3断开,S、S2闭合时,灯泡L与滑动变阻器R2串联, 设灯泡两端的电压为U L,R2两端的电压为U2,则有P2P L =U2IU L I=U2U L=21,又因为U L+U2=6 V,解得U L=2 V,U2=4 V,由图乙可知,此时通过灯泡的电流I=0.25 A,则R2=U2I =4V0.25A=16 Ω.5.C 由题图可知,该电路为串联电路.开关S闭合,有人进入电梯后,压敏电阻R受到的压力变大,其电阻变小,根据欧姆定律可知,电路中的电流变大;根据P=UI可知,在U一定的情况下,I变大,则R和R0的总电功率变大,故C正确.专项三电功率的测量1.【答案】(1)如图所示. (2)断开大(3)短路(4)0.7 U1I1(5)0.6 变大【解析】(1)由题图甲可知,灯泡与滑动变阻器串联,且要求向右移动滑动变阻器的滑片时,电路中的电流变小,即此时滑动变阻器接入电路的阻值变大,故应将滑动变阻器的左下接线柱与灯泡的右接线柱相连.(2)为了保证电路安全,在连接电路时,开关S要断开,滑动变阻器的滑片P应调到阻值最大处.(3)正确连接电路后,闭合开关S,电流表有示数,说明电路是通路,电压表没有示数,说明电压表两接线柱之间的电路短路,所以出现故障的原因是灯泡短路.(4)题图丙中电压表的量程为0~3 V,分度值为0.1 V,故其读数为U1=0.7 V,此时电流表的示数为I1,故此时灯泡的电功率P1=U1I1.(5)灯泡的额定功率为P=UI=2.5 V×0.24 A=0.6 W,灯泡电阻变化的主要原因是灯丝的电阻随温度的升高而变大.2.C 测量小灯泡的额定功率时,按电路图连接电路,闭合开关之前,为保护电路,要求滑动变阻器的滑片在阻值最大处,闭合开关时,电压表的示数不一定等于小灯泡的额定电压,此时手移动滑动变阻器的滑片,眼睛观察电压表的示数,使小灯泡两端的电压等于其额定电压.故选C.3.C 根据题述情况,无论怎样调节滑动变阻器,电压表的示数都达不到额定电压,说明可能是电源电压太低了.故选C.4.【答案】(1)秒表(2)10【解析】(1)由P=Wt可知,测量电功率时需要测出两个物理量——电能和时间,因此需要电能表和秒表.(2)由电能表铭牌可知,消耗1 kW·h的电能时,电能表转盘转3 000转,则转10转表示消耗的电能是W=1300kW·h,节能灯的工作时间是t=20 min=13h,节能灯的功率是P=Wt=0.01 kW=10 W.。
