苏科版初中物理九年级下册第15章《电功和电热》测试AB卷及参考答案

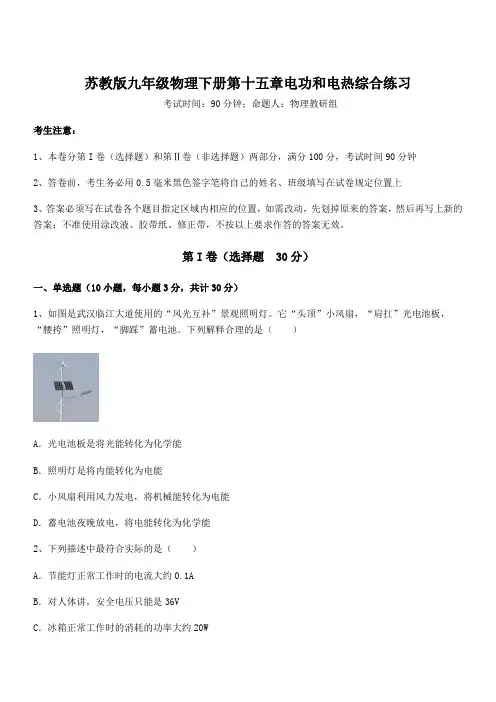

苏教版九年级物理下册第十五章电功和电热综合练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图是武汉临江大道使用的“风光互补”景观照明灯。

它“头顶”小风扇，“肩扛”光电池板，“腰挎”照明灯，“脚踩”蓄电池。

下列解释合理的是（）A．光电池板是将光能转化为化学能B．照明灯是将内能转化为电能C．小风扇利用风力发电，将机械能转化为电能D．蓄电池夜晚放电，将电能转化为化学能2、下列描述中最符合实际的是（）A．节能灯正常工作时的电流大约0.1AB．对人体讲，安全电压只能是36VC．冰箱正常工作时的消耗的功率大约20WD．空调机正常工作时的电流大约0.5A3、图所示的是某液晶彩色电视的铭牌。

下列说法中正确的是（）A．1kW·h的电能可供该液晶彩色电视正常工作4hB．该液晶彩色电视可以接在380 V电压下使用C．该液晶彩色电视正常工作时，1h内消耗250 W电能D．正常工作时，该液晶彩色电视比60W的灯消耗电能慢4、图甲是一个温度报警器简化电路图，电阻R随温度变化的规律如图乙所示，通过电阻R0的电流随它两端电压变化的规律如图丙所示。

下列说法中正确的是（）A．R的阻值随它的温度的升高而变大B．R0的阻值随它两端电压的升高而变大C．闭合开关后，R的温度升高时，R0的电功率变大D．闭合开关后，R的温度升高时，电压表和电流表的示数都变大5、下列四种用电器中，主要利用电流热效应工作的是（）A．电视机B．电熨斗C．吸尘器D．电风扇6、灯1L上标有“220V 40W”，灯2L上标有“220V 100W”。

苏科版九年级物理下册第十五章《电功和电热》测试卷（含答案）时间:60分钟满分:100分一、选择题(每小题3分,共30分,每小题只有一个选项符合题意)1.智能手机在生活中应用越来越频繁,当手机“电量”所剩无几时,我们可以采用“省电模式”来延长使用时间,这是通过哪种方式实现的( )A.减小电功率B.增加电池电压C.降低散热能力D.给电池充电2.图所示的用电器中,利用电流热效应工作的是( )A.平板电脑B.电热水壶C.路由器D.电视机3.下列关于电功和电功率的说法正确的是( )A.电流对电动机做了多少功,就有多少电能转化为机械能B.电功率是表示电流做功快慢的物理量C.电能表是用来测量电功率的仪器D.电功率越大,电流做的功也越多4.下列关于生活用电常识的认识中,符合要求的是( )A. 使用测电笔时,手指不能碰到笔尾的金属体B.用三脚插头的用电器也可接入两孔插座中使用C.家庭电路中开关接在火线或零线上都可以D.输电线进户应先接电能表5.白炽灯泡内的钨丝正常工作时的温度在 2 000 ℃左右(钨的熔点是3410 ℃),长期使用后,钨丝因为发生升华现象而变细,导致白炽灯的使用寿命缩短.下列说法中正确的是( )A.钨丝的电阻变大,实际功率变大B.钨丝的电阻变大,实际功率变小C.钨丝的电阻变小,实际功率变小D.钨丝的电阻变小,实际功率变大6.如图所示,灯泡L1、L2上分别标有“6 V 3 W”“6 V 6 W”字样,电源电压不变,开关S闭合.①只闭合S1,灯泡L1、L发光;②只闭合S2,灯泡L2、L发光.灯泡L在②中与在①中相比(设灯丝电阻不变)( )A.电功率较大,亮度较亮B.电功率较小,亮度较暗C.电功率相同,亮度相同D.电功率较大,亮度较暗7.如图所示,将三个相同的空烧瓶分别用完全相同的气球密封,用三段阻值不同的电阻丝(R1<R2<R3)分别给三个烧瓶中的空气加热,通电一段时间后,下列说法正确的是( )A.体积变化最大的气球是aB.体积变化最大的气球是bC.体积变化最大的气球是cD.三个气球的体积变化相同8.如图是小轩家的部分电路.下列说法正确的是( )A.若熔断器熔丝熔断了,可以用铜丝代替B.若导线cd间断路,仍然可以安全使用三孔插座C.若闭合开关S,灯泡L不发光.用试电笔检测e点,氖管不发光,则说明灯丝一定断了D.若ab间断路,灯泡L仍能正常工作9.如图所示,电源电压为4.5 V,电流表的量程为“0~0.6 A”,滑动变阻器的规格为“10 Ω 1 A”,小灯泡L标有“2.5 V 1.25 W”(不考虑温度对灯丝电阻的影响),在保证各元件安全的情况下,移动滑动变阻器的滑片,下列说法正确的是( )A.小灯泡的额定电流是0.6 AB.电流表示数的变化范围是0.3~0.5 AC.电压表示数的变化范围是0~3 VD.电路的最大电功率是1.25 W10.如图是科技小组为养鸡场设计的调控光照和室温设备的电路图.此设备的作用是夜晚对鸡舍内加温,同时增加光照量,白天只进行适当保温,不进行灯光照射,从而增加鸡的产蛋量.电路图中R1、R2是电热丝,L为照明灯泡(L的电阻不随温度变化),2R1=R2=R L.S1、S2同时断开或闭合,以实现白天和夜晚的用电要求.开关S闭合时,下列说法错误．．的是( )A.S1、S2同时断开时,设备运行处于白天用电状态B.S1、S2同时闭合时,设备运行处于夜晚用电状态C.S1、S2同时断开时,在相同时间内R1和R2产生的热量之比为2∶1D.S1、S2同时闭合时,若电流表示数为6 A,则R1的实际功率为880 W二、填空题(每空2分,共36分)11.在家庭电路中,触电事故通常是由人直接或间接与(选填“火线”或“零线”)接触造成的.如图所示的几种情况中可能会发生触电事故的是.12.小明的手机电池铭牌上的部分参数如表所示.表中有一个错误的物理量,是,原因是;经检测该手机正常通话时的电功率约为1 W,则该手机充满电后能连续通话的最大时长是h.型号BL-5F额定功率 3.5 W·h电池容量 3 000 mA·h额定电压 3.7 V13.如图甲所示是某款可充电电池,在图乙所示的铝箔条上的A、B、C三处剪出宽度相同的缺口.将铝箔条的两端连到电池的两极上,由于铝箔的电阻很小,会造成电池,铝箔条上会产生大量的热,缺口(选填“A”“B”或“C”)处的发热功率最大,最容易烧断.甲乙14.如图所示是某同学家中的电能表,现用它测量一只灯泡的实际功率.他关掉其他用电器只让该灯泡工作,电能表转盘转过6 r用时10 min,这段时间灯泡消耗的电能是kW·h,灯泡的实际功率是W.15.如图是一款分拣快递的智能机器人“小黄人”,它能自动识别二维码、自己定位和认路,将快递运输到对应的出口.某款“小黄人”铭牌上标有电池容量“2 000 mA·h”,工作电压15 V,该机器人的电池充满电时储存的电能是J.若充电一次可供“小黄人”正常工作10 h,则该“小黄人”正常工作时的电功率为W.16.图甲是某同学自制的电子秤的原理图,电源电压一定,R0是定值电阻,压力表是电压表改装成的,R是压敏电阻,其阻值随所受压力F的大小变化的关系如图乙所示.闭合开关,当踏板上的压力增大时,通过R的电流;当踏板上的压力减小时,电路的总功率.(均选填“增大”“减小”或“不变”)17.如图所示为便携式小风扇,其中有一个直流电动机,该直流电动机的额定电压为3 V,线圈内阻为1 Ω,正常工作时电流为0.2 A,则其额定功率为W.该电动机正常工作5 min,消耗的电能为J,线圈产生的热量为J.18.小明设计的能控制自动水龙头的电路如图甲所示,可变电源接在EF两端,可变电源提供的电压随时间周期性变化的关系如图乙所示.R为5 Ω的定值电阻,A.当R的电功率满足P R≥为一种特殊的电子元件,其两端的电压恒为电源电压的135 W时,自动水龙头启动出水.当t=9 s时电阻R的电功率为W;该电路持续工作3 min,出水时间共为s.三、作图题(共4分)控制,压缩机M 19.如图为冰箱工作时的部分电路示意图.冰箱内照明灯由开关S1○由开关S2控制.根据题意,将图连接完整,并符合安全用电原则.四、实验探究题(共14分)20.(5分)为了比较不同物质的吸热能力,物理兴趣小组在实验室利用老师提供的器材连接好如图所示的电路,A瓶中装的是水,B瓶中装的是煤油,两瓶中用的是电阻均为5 Ω的电热丝.(1)为了确保实验的准确性,水和煤油的质量和初温必须相等.闭合开关后,经过一段时间发现瓶中的温度计的示数升高得多.(2)接着,兴趣小组探究“通电导体产生热量的多少和电阻的关系”,他们又准备了如下的物品:足量的水和煤油、天平、10 Ω的电热丝两根、电流表和电压表各一只、秒表等.要完成实验,他们应该在原来的装置上进行的调整是:①将A瓶中的水换成与B瓶中等质量的煤油;②.(3)最后,小明和小红又利用此装置探究了“通电导体产生热量的多少和电流的关系”,并根据记录数据大致画出了产生的热量和电流的平方的关系图像,其中正确的是.(填序号)A B C D21.(9分)在做测量小灯泡额定功率的实验时,所用小灯泡的额定电压为2.5 V,额定功率不超过1.5 W.(1)小明和小红先用“伏安法”测小灯泡的额定功率,他们连好的部分电路如图甲所示,请你用笔画线代替导线,将图中的实物电路连接完整.甲(2)小明在实验中连接好电路,闭合开关后,移动滑动变阻器的滑片P,发现小灯泡始终不亮,电压表有示数,电流表无示数,原因可能是.(3)排除故障后,小明同学闭合开关,移动滑动变阻器的滑片P到某一点时发现电压表、电流表指针偏转情况如图乙所示,此时通过小灯泡的实际电流是A,此时小灯泡的亮度(选填“正常”“较亮”或“较暗”),要想测出小灯泡的额定功率,需要把滑片P向(选填“A”或“B”)端移动.乙丙(4)小明和小红尝试用其他方法测该小灯泡的额定功率.他们设计的电路如图丙所示,请你把他们的实验步骤补充完整,并根据他们的实验数据计算出小灯泡额定功率的大小(电源电压保持不变).a.选择电压表的合适量程,闭合开关S和S2,滑片移到最左端,读出电压表示数为4.5 V.b.选择电压表的合适量程,闭合开关S和S1,移动滑片直到电压表示数为小灯泡的额定电压2.5 V.c.保持滑片位置不变,闭合开关,读出此时电压表示数为2.7 V.则小灯泡的额定功率是W.五、综合应用题(共16分)22.(8分)图甲为一款利用高温水蒸气熨烫衣服的挂烫机,它的额定电压为220 V,其内部电路如图乙所示,它有大小两个加热挡位,只闭合开关S1时为小功率挡,同时闭合S1、S2时为大功率挡,电热丝的阻值R1=R2=88 Ω.当挂烫机正常工作时,求:甲乙(1)使用小功率挡时,挂烫机的工作电流;(2)大功率挡的额定功率;(3)若加热效率为90%,使用大功率挡将水箱中0.2 kg的水从10 ℃加热到100 ℃所需的时间.[c水=4.2×103 J/(kg·℃),结果保留整数]23.(8分)小明将废旧电热器上规格为“220 V 968 W”的完好电热丝R0拆下,用于制作电烘箱,设计电路如图甲所示.经过多次试验,当选用的电阻R1的阻值为5 Ω时,刚好满足箱体内烘干功率的要求.(不考虑温度对电阻的影响)甲乙(1)电热丝R0的阻值是多少?(2)图甲中整个电路工作时的电流是多少?整个电路工作1 h产生的热量是多少?(3)图甲电路工作时存在着电能没有被充分利用的不足.在保证箱体内烘干功率及R0不变的情况下,请你针对电路中的不足进行改进,在图乙中将改进后的电路图补充完整,并在图中标出相关电阻的阻值.(此问不要求写出计算过程)参考答案1.A2.B3.B4.D5.B6.A7.C8.D9.B 10.C11.火线甲、丙12.额定功率W·h是电功(或电能)的单位,而额定功率的单位是W(合理即可) 11.113.短路A14.0.002 1215.1.08×105 316.增大减小17.0.6 180 1218.20 9019.如图所示.20.(除标注外,每空2分)(1)B(1分)(2)将A瓶内5Ω的电热丝换成10Ω的(3)A21.(除标注外,每空1分)(1)如图所示.(2分)(2)小灯泡断路(3)0.42 较暗B(4)S和S21.25(2分)22. (1)使用小功率挡时,挂烫机的工作电流I=UR1=220V88Ω=2.5 A (2分)(2)根据电路图可知,同时闭合S 1、S 2时,R 1、R 2并联,根据P=UI ,I=UR 可得,R 1的电功率P 1=U 2R 1=(220V)288Ω=550 WR 2的电功率P 2=U 2R 2=(220V)288Ω=550 W大功率挡的额定功率P=P 1+P 2=1 100 W (3分)(3)水吸收的热量Q 吸=c 水m Δt =4.2×103 J/(kg ·℃)×0.2 kg ×(100 ℃-10 ℃)=7.56×104 J由η=Q 吸W ×100%可得,W=Q 吸η=7.56×104J90%=8.4×104 J由P=W t 可得,t=W P =8.4×104J1100W ≈76 s(3分)23.(1)由P=UI 和I=UR 得,电阻丝的阻值R 0=U 额2P 额=(220V)2968W=50 Ω (2分) (2)整个电路工作时的电流I=UR =U R0+R 1=220V50Ω+5Ω=4 A (2分)整个电路工作1 h 产生的热量Q=I 2Rt=I 2(R 0+R 1)t =(4 A)2×(50 Ω+5 Ω)×1×3 600 s=3.168×106 J (2分) (3)如图所示.(2分)(1)由P=UI 得,电阻丝的额定电流I 额=P 额U 额=968W220V =4.4 A由I=UR 得,电阻丝的阻值R 0=U 额I 额=220V 4.4A=50 Ω(2分) (2)整个电路工作时的电流I=U R =U R 0+R 1=220V50Ω+5Ω=4 A(2分)整个电路产生的热量Q=W=UIt =220 V ×4 A ×1×3 600 s=3.168×106J(2分)(3)如图所示.(2分)。

第十五章综合测试一、选择题（共10小题）1.下列措施中，属于利用电流热效应的是（）A.电视机的后盖有很多孔B.电饭锅的发热板装在底部C.与空调器相连的导线很粗D.电脑的主机中安装微型风扇2.电流的热效应在科研、生产、生活中被广泛应用，如图所示是我们常见的家用电器，其中主要利用电流的热效应工作的是（）A.电视机B.电饭锅C.电冰箱D.电风扇3.以下家用电器中利用电流热效应工作的是（）A.电饭锅B.洗衣机C.电冰箱D.电风扇4.下列电器中，利用电流热效应来工作的是（）A.电冰箱B.洗衣机C.电视机D.电饭锅5.发现有人触电时，正确的做法是（）A.立即打电话报警B.立即用手直接去拉触电人C.立即用干燥的木棍把电线从触电的人身上挑开D.立即远离触电的人6.发现有人触电后，应采取的正确措施是（）A.赶快把触电人拉离电源B.赶快去喊电工来处理C.赶快用剪刀剪断电源线D.赶快用绝缘物体使人脱离电线7.如图所示的实例中，符合安全用电要求的是（）A.多个大功率用电器同时使用一个插线板B.在高压线下钓鱼C.金属外壳家用电器没有接地D.使用试电笔时手要接触笔尾金属体8.关于家庭用电及安全常识。

下列说法正确的是（）A.低于220 V的电压对人体是安全的B.家庭电路中，各用电器都是串联在电路中的C.控制用电器的开关应该接在该用电器和零线之间D.外壳为金属的用电器，用三线插头是防止漏电而采取的安全措施9.下列物理量的单位是“千瓦时”的是（）A.电能B.电压C.电功率D.电流10.关于电流做功过程中的能量转化，下列说法中错误的是（）A.电动机主要是把电能转化为机械能B.白炽灯主要是把电能转化为内能C.给蓄电池充电是化学能转化为电能D.电炉主要是把电能转化为内能二、填空题（共5小题）11.生活中常用的微波炉是用________来加热食品的，电烤炉是利用电流的________效应来取暖的。

12.用一段电阻丝和一根长竹片可制成一把弓型“电热锯”，用于切割泡沫塑料，这是利用了电流的________效应；生产中常用的电磁起重机、电磁继电器，这是利用了电流的________效应。

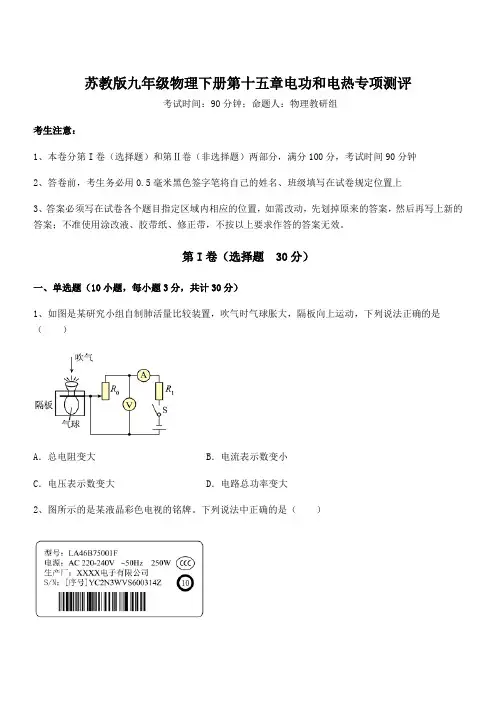

苏教版九年级物理下册第十五章电功和电热专项测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图是某研究小组自制肺活量比较装置，吹气时气球胀大，隔板向上运动，下列说法正确的是（）A．总电阻变大B．电流表示数变小C．电压表示数变大D．电路总功率变大2、图所示的是某液晶彩色电视的铭牌。

下列说法中正确的是（）A．1kW·h的电能可供该液晶彩色电视正常工作4hB．该液晶彩色电视可以接在380 V电压下使用C．该液晶彩色电视正常工作时，1h内消耗250 W电能D．正常工作时，该液晶彩色电视比60W的灯消耗电能慢3、下列用电器中，主要利用电流热效应工作的是（）A．收音机B．电视机C．电饭锅D．电冰箱4、图所示的用电器中，利用电流热效应工作的是（）A．笔记本电脑B．电视机C．电暖气D．电风扇5、下列描述中最符合实际的是（）A．节能灯正常工作时的电流大约0.1AB．对人体讲，安全电压只能是36VC．冰箱正常工作时的消耗的功率大约20WD．空调机正常工作时的电流大约0.5A6、如图甲所示，电源两端电压不变，R1是滑动变阻器，R2是定值电阻。

当开关S闭合后，逐步改变滑动变阻器接入电路的电阻值，根据电压表与电流表的示数，绘制的图象如图乙所示。

下列判断正确的是（）A．电源两端电压为10V B．电流最大时电路消耗电功率为6WC．定值电阻R2的电阻值为20ΩD．变阻器R1接入电路的最大阻值为200Ω7、某实验小组用如图甲所示的电路进行实验，根据获得的数据画出了电流表示数I随电压表示数U变化的图像，如图乙所示。

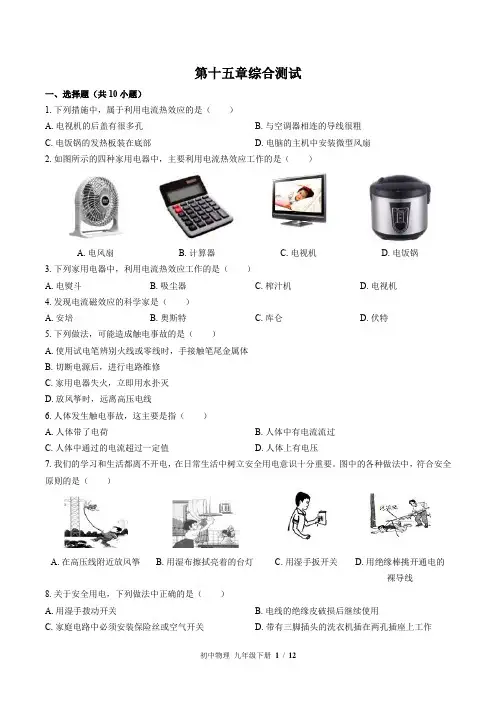

第十五章综合测试一、选择题（共10小题）1.下列措施中，属于利用电流热效应的是（）A.电视机的后盖有很多孔B.与空调器相连的导线很粗C.电饭锅的发热板装在底部D.电脑的主机中安装微型风扇2.如图所示的四种家用电器中，主要利用电流热效应工作的是（）A.电风扇B.计算器C.电视机D.电饭锅3.下列家用电器中，利用电流热效应工作的是（）A.电熨斗B.吸尘器C.榨汁机D.电视机4.发现电流磁效应的科学家是（）A.安培B.奥斯特C.库仑D.伏特5.下列做法，可能造成触电事故的是（）A.使用试电笔辨别火线或零线时，手接触笔尾金属体B.切断电源后，进行电路维修C.家用电器失火，立即用水扑灭D.放风筝时，远离高压电线6.人体发生触电事故，这主要是指（）A.人体带了电荷B.人体中有电流流过C.人体中通过的电流超过一定值D.人体上有电压7.我们的学习和生活都离不开电，在日常生活中树立安全用电意识十分重要。

图中的各种做法中，符合安全原则的是（）A.在高压线附近放风筝B.用湿布擦拭亮着的台灯C.用湿手扳开关D.用绝缘棒挑开通电的裸导线8.关于安全用电，下列做法中正确的是（）A.用湿手拨动开关B.电线的绝缘皮破损后继续使用C.家庭电路中必须安装保险丝或空气开关D.带有三脚插头的洗衣机插在两孔插座上工作9.甲、乙两只简易型电加热器（俗称“热得快”）及其铭牌如图所示，若它们的电阻不随温度的变化而改变，则下列说法中正确的是（）A.两电加热器均正常工作时，相同时间内乙消耗的电能较多B.两电加热器均正常工作时，甲的电阻小于乙的电阻C.将甲接入110 V的电路中，它的实际功率为550 WD.两电加热器串联后接在220 V的电路中，甲的实际功率较大10.关于电源和用电器，下列说法正确的是（）A.LED灯将电能转化成光能B.用蓄电池供电是将电能转化成化学能C.电扇将机械能转化成电能D.给充电宝充电是将化学能转化成电能二、填空题（共5小题）11.丹麦物理学家________发现了电流的磁效应，生产生活中的________（选填“电磁起重机、电动机”或“电饭煲”）就是利用这个原理工作的。

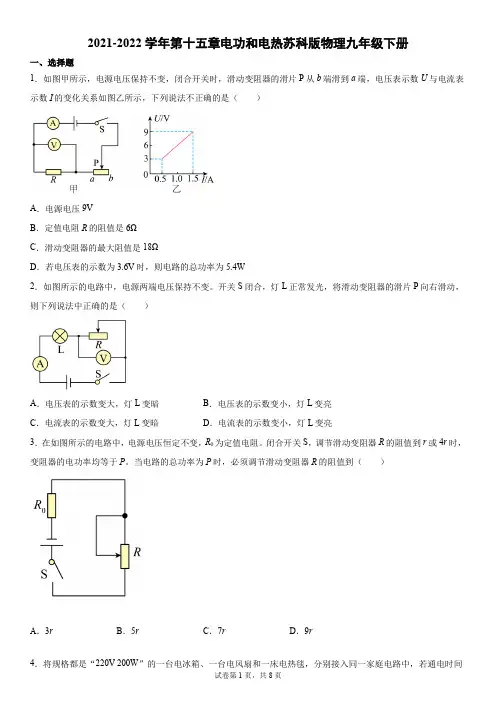

2021-2022学年第十五章电功和电热苏科版物理九年级下册一、选择题1．如图甲所示，电源电压保持不变，闭合开关时，滑动变阻器的滑片P从b端滑到a端，电压表示数U与电流表示数I的变化关系如图乙所示，下列说法不正确的是（）A．电源电压9VB．定值电阻R的阻值是6ΩC．滑动变阻器的最大阻值是18ΩD．若电压表的示数为3.6V时，则电路的总功率为5.4W2．如图所示的电路中，电源两端电压保持不变。

开关S闭合，灯L正常发光，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（）A．电压表的示数变大，灯L变暗B．电压表的示数变小，灯L变亮C．电流表的示数变大，灯L变暗D．电流表的示数变小，灯L变亮3．在如图所示的电路中，电源电压恒定不变，R0为定值电阻。

闭合开关S，调节滑动变阻器R的阻值到r或4r时，变阻器的电功率均等于P。

当电路的总功率为P时，必须调节滑动变阻器R的阻值到（）A．3r B．5r C．7r D．9r4．将规格都是“220V 200W”的一台电冰箱、一台电风扇和一床电热毯，分别接入同一家庭电路中，若通电时间相同，则下列说法正确的是（）A．电冰箱产生的热量最多B．三者电流做功一样多C．电风扇产生的热量最多D．三者产生的热量一样多5．关于如图所示的电能表，下列说法正确的是（）A．从表中可以看出，它所测量的电路消耗了200kW·h的电能B．只将一盏标有“220V100W”的电灯接在电路中，正常工作1h，转盘转72圈C．电能表是测量消耗电功率的仪表D．该电能表同时消耗的总功率不能超过2200W6．如图所示，电源电压恒为18V，R1的阻值为10Ω，R2的阻值为30Ω，滑动变阻器的规格为“30Ω2A”，在确保各个元件安全的前提下移动滑片和闭合开关，下列说法正确的是（）A．闭合开关S1，滑动变阻器的取值范围为0~25ΩB．闭合开关S1，R1消耗的功率范围为2.025W~32.4WC．闭合开关S2，电压表V2的示数变化范围为9V~12VD．闭合开关S2，电路消耗的总功率范围为5.4W~36W7．下列数据中最接近生活实际的是（）A．家用液晶电视机的额定功率约为2000WB．手机的锂电池电压一般为36V左右C．家用电热水壶烧水时的电阻约为1000ΩD．家用电风扇正常工作时的电流约为0.2A二、填空题8．如图所示，电动机M内部线圈的电阻为0.5Ω，电阻R的阻值为10Ω，当电阻R两端电压为4V时，电动机正常工作，则电动机线圈1min产生的热量是______J。

苏教版九年级物理下册第十五章电功和电热章节测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图是探究电流通过导体时产生热的多少与哪些因素有关的实验装置。

两个透明容器中密封着等量的空气，U形管中液面高度的变化反映密闭空气温度的变化。

下列说法正确的是（）A．甲实验是为了研究电流产生的热量与电压的关系B．甲实验通电一段时间后，左侧容器内空气吸收的热量更多C．乙实验是为了研究电流产生的热量与电流的关系D．乙实验通电一段时间后，右侧U形管中液面的高度差比左侧的大2、根据图中所示的两盏白炽灯的铭牌，可以知道（）A．无论两灯如何连接，甲灯一定比乙灯亮B．串联接在220V电源上，乙灯比甲灯要亮C．正常发光时，甲灯的电阻大于乙灯的电阻D．正常发光时，甲灯消耗的电能是乙灯消耗电能的4倍3、一台电动机额定电压为220V，线圈电阻R=0.5Ω，电动机正常工作时通过电动机线圈的电流为4A，电动机正常工作1min产生的热量为（）A．5.28×104J B．480J C．2.42×104W D．880W4、下列仪表中，专门用来测量电流做功的是（）A．电压表B．电能表C．电流表D．万用电表5、下图所示的电路中，电源两端电压保持不变。

开关S闭合，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（）A．电压表的示数变小，R1消耗的电功率变大B．电压表的示数变大，R1消耗的电功率变小C．电流表的示数变大，R1消耗的电功率变小D．电流表的示数变小，R1消耗的电功率变大6、某实验小组用如图甲所示的电路进行实验，根据获得的数据画出了电流表示数I随电压表示数U变化的图像，如图乙所示。

苏教版九年级物理下册第十五章电功和电热综合测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图电源电压恒定。

闭合开关S，滑动变阻器滑片P向右移动，则开关闭合后，下列关于电路的说法正确的是（）A．灯泡L变亮B．灯泡L变暗C．电流表示数不变D．电压表示数变大2、图甲是一个温度报警器简化电路图，电阻R随温度变化的规律如图乙所示，通过电阻R0的电流随它两端电压变化的规律如图丙所示。

下列说法中正确的是（）A．R的阻值随它的温度的升高而变大B．R0的阻值随它两端电压的升高而变大C．闭合开关后，R的温度升高时，R0的电功率变大D．闭合开关后，R的温度升高时，电压表和电流表的示数都变大3、在国际单位制中，电功率的单位是（）A．安培B．伏特C．焦耳D．瓦特4、如图所示的电路中电源电压保持不变。

闭合开关，观察到小灯泡发光，然后将滑动变阻器的滑片P 向右缓慢移动一段距离，观察到的现象是（）A．小灯泡变暗，电流表示数变小B．小灯泡变亮，电流表示数变大C．小灯泡变暗，电流表示数变大D．小灯泡变亮，电流表示数变小5、关于家庭电路和安全用电，下列做法正确的是（）A．更换灯泡时先断开开关B．电灯开关安装在零线和电灯之间C．用铜丝代替保险丝D．使用试电笔时，手不接触笔尾的金属体6、关于家庭电路和安全用电，下列说法中正确的是（）A．使用试电笔时，手指不能碰到笔尾金属体B．在未断开电源开关的情况下，可以更换灯泡C．家庭电路中必须安装保险装置D．家庭电路中一个开关控制多盏照明灯，则照明灯一定是串联的7、下列描述中最符合实际的是（）A．节能灯正常工作时的电流大约0.1AB．对人体讲，安全电压只能是36VC．冰箱正常工作时的消耗的功率大约20WD．空调机正常工作时的电流大约0.5A8、关于家庭电路和安全用电，下列说法中正确的是（）A．更换灯泡时先断开电源开关B．用潮湿的手拨动电器设备的开关C．家用电器电线绝缘皮破损了仍继续使用D．空气开关自动断开，都是由于电路发生短路引起的9、用电学知识判断下列说法中正确的是（）A．一节新干电池的电压约为5V B．教室里每盏日光灯的功率约为400WC．家用电热水壶的功率约为1000W D．书桌上的台灯正常工作时的电流约为2A10、小军同学在调查家里用电器的铭牌时，发现不同的用电器功率一般不同，电水壶标有“1200W”字样，电风扇标有“50W”字样。

苏教版九年级物理下册第十五章电功和电热综合练习考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、将两只额定电压相同的小灯泡L1、L2串联在电路中，如图所示。

闭合开关后，发现灯L1较亮，灯L2较暗，其原因是（）A．灯L1额定功率较大B．灯L2两端电压较大C．灯L1的电阻较大D．通过灯L1的电流较大2、关于家庭电路，下列说法中错误的是（）A．应将控制用电器的开关接在火线上B．熔丝熔断一定是电路中某处发生短路C．螺丝口灯座的螺旋套，只准接在零线上D．有金属外壳的家用电器，其插座应安装接地线3、一台电动机额定电压为220V，线圈电阻R=0.5Ω，电动机正常工作时通过电动机线圈的电流为4A，电动机正常工作1min产生的热量为（）A．5.28×104J B．480J C．2.42×104W D．880W4、如图是武汉临江大道使用的“风光互补”景观照明灯。

它“头顶”小风扇，“肩扛”光电池板，“腰挎”照明灯，“脚踩”蓄电池。

下列解释合理的是（）A．光电池板是将光能转化为化学能B．照明灯是将内能转化为电能C．小风扇利用风力发电，将机械能转化为电能D．蓄电池夜晚放电，将电能转化为化学能5、在国际单位制中，电流的单位是（）A．A B．V C．ΩD．J6、图所示的是某液晶彩色电视的铭牌。

下列说法中正确的是（）A．1kW·h的电能可供该液晶彩色电视正常工作4hB．该液晶彩色电视可以接在380 V电压下使用C．该液晶彩色电视正常工作时，1h内消耗250 W电能D．正常工作时，该液晶彩色电视比60W的灯消耗电能慢7、图甲是一个温度报警器简化电路图，电阻R随温度变化的规律如图乙所示，通过电阻R0的电流随它两端电压变化的规律如图丙所示。

苏教版物理九年级下册第十五章电功和电热同步测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图甲所示的电路中，电源两端电压保持不变，闭合开关S，在滑动变阻器的滑片P从右端移动到左端的过程中，读出相应的电流表和电压表的示数，记录实验数据。

根据数据作出I—U的关系图像如图乙所示。

下列说法中正确的是（）A．电源两端电压为3VB．电路总功率最大时，电流表的示数为0.1AC．滑动变阻器R2的最大阻值是20ΩD．电压表示数最大时，电路总功率最小2、在如图甲所示的电路中，电源两端的电压保持不变，开关S闭合后，将滑动变阻器的滑片P 由a端滑至b端的过程中，通过小灯泡的电流I随其两端电压U变化的I-U图像如图乙所示。

已知小灯泡的额定电压为12V，下列说法中正确的是（）A．在电压表示数变小的过程中，电路消耗的总功率不断变大B．滑动变阻器的最大阻值为9ΩC．滑片P由a端滑至b端的过程中，小灯泡的电功率变化了9WD．滑片P由a端滑至b端的过程中，电路的总电功率变化了21W3、在国际单位制中，电功率的单位是（）A．伏特（V）B．安培（A）C．焦耳（J）D．瓦特（W）4、下列用电器中利用电流热效应工作的是（）A．电风扇B．电视机C．电热水壶D．笔记本电脑5、如图所示电路，电源电压恒为6V，定值电阻R1为10Ω，滑动变阻器R2的规格为“20Ω 0.5A”，电压表量程为0~3V，电流表量程为0~0.6A。

为了保证电路中各元件安全工作，下列选项正确的是（）A．电路中允许通过的最大电流是0.6AB．变阻器R2接入电路的最大阻值是10ΩC．定值电阻R1的最大功率是3.6WD．电路的总功率最小值是0.9W6、如图所示是家用电吹风的工作原理图，圆弧形触片可置于A、B、C三处，电吹风工作时可以吹出热风也可以吹出凉风，下列说法正确的是（）A．电风扇工作时将机械能转化为电能B．电热丝选材时要选择导电性能好的铜丝C．圆弧形触片置于A处时电风扇和电热丝串联D．圆弧形触片置于B处时电吹风吹凉风7、在国际单位制中，电功率的单位是（）A．安培B．瓦特C．焦耳D．欧姆8、如图甲所示电路中，R为滑动变阻器，R0为定值电阻，电源电压4V恒定不变。
