物理：第十五章《电功和电热》复习教案（苏科版九年级下）一. 教学内容：第15章复习二. 教学重点、难点：1. 知道电功与电能的单位、概念、计算公式。
2. 知道焦耳定律的物理意义，及用电器的热效应与哪些因素有关3. 知道电功率的物理意义与应用。
4. 安全用电的常识。
三. 主要知识点分析：（一）电能A. 电能表是用来测量用电器消耗电能多少的仪表，如图1所示。
把电能表正确接入电路后，电能表计数器上前后两次计数之差就是这段时间内消耗的电能。
图1解读：电能表铭牌上参数的意义：220V50Hz表示电能表应该在220V 50Hz的电路中使用；10（20）A 表示电能表持续工作时的最大电流，括号里的数字表示允许在短时间内通过电能表的最大电流；600r/（kW·h）表示用电器消耗1kW·h的电能，电能表转盘转动600转。
使用时注意两点：一是红色框内的数字是小数，二是供电部门一般是按耗电度数的整数收费。
B. 电能的单位电能的国际单位是焦耳，简称焦（J）。
家庭常用单位是千瓦时（kW·h），俗称度。
1kW·h＝1×103×3600J＝3.6×106J。
1 kW·h在数值上等于功率为1kW的用电器正常工作1h所消耗的电能。
（二）电功A. 电能转化为其他形式能的过程就是电流做功的过程，电流做了多少功就有多少电能发生了转化。
电功是电能转化的量度。
B. 影响电流做功的因素某段电路上的电功，跟这段电路两端的电压、电路中的电流以及通电时间有关。
通过实验探究知道，电功与电压、电流和通电时间这三个因素有关。
一段电路的电阻对电流做功是有影响的，为什么没提这个因素呢？这是因为一段电路的电压、电流和电阻有U ＝IR 关系，研究了其中两个，第三个也就确定了。
C. 电功的计算公式电功的计算公式为W ＝UIt 。
当某用电器两端的电压为1V ，通过用电器的电流为1A ，则用电器在1s 内电流对该用电器做了1J 的功。
苏教版初中物理九年级下册知识点总结第十五章电功和电热一、电功：1.定义：电流通过某段电路所做的功叫电功。
2.实质：电流做功的过程，实际就是电能转化为其他形式的能（消耗电能）的过程；电流做多少功，就有多少电能转化为其他形式的能，就消耗了多少电能。
电流做功的形式：电流通过各种用电器使其转动、发热、发光、发声等都是电流做功的表现。
3.规定：电流在某段电路上所做的功，等于这段电路两端的电压，电路中的电流和通电时间的乘积。
4.计算公式：W=UIt=Pt（适用于所有电路）对于纯电阻电路可推导出：W= I2Rt= U2t/R①串联电路中常用公式：W= I2Rt 。
W1:W2:W3:…Wn=R1:R2:R3:…:Rn②并联电路中常用公式：W= U2t/R W1:W2= R2:R1③无论用电器串联或并联。
计算在一定时间所做的总功常用公式W= W1+W2+…Wn5.单位：国际单位是焦耳（J）常用单位：度（kwh）1度=1千瓦时=1 kwh=3.6×106J6.测量电功：⑴电能表：是测量用户用电器在某一段时间内所做电功（某一段时间内消耗电能）的仪器。
⑵电能表上“220V”“5A”“3000R/kwh”等字样，分别表示：电电能表额定电压220V；允许通过的最大电流是5A；每消耗一度电电能表转盘转3000转。
⑶读数：A、测量较大电功时用刻度盘读数。
①最后一位有红色标记的数字表示小数点后一位。
②电能表前后两次读数之差，就是这段时间内用电的度数。
二、电功率：1.定义：电流单位时间内所做的功。
2.物理意义：表示电流做功快慢的物理量灯泡的亮度取决于灯泡的实际功率大小。
3.电功率计算公式：P=UI=W/t（适用于所有电路）对于纯电阻电路可推导出：P= I2R= U2/R①串联电路中常用公式：P= I2R 。
P1:P2:P3:…Pn=R1:R2:R3:…:Rn②并联电路中常用公式：P= U2/R P1:P2= R2:R1③无论用电器串联或并联。
15章重点知识15.1 电能表与电功1.电能表:用来测量。
2.电能表常数表示。
3.电能表的计量单位是，符号位，俗称。
1kW·h= J,在数值上等于。
4.电功：。
电功大小与、、有关。
电功的公式W= = = .电功的国际单位简称符号。
5.两个灯泡串联，通过灯泡的电流，电压，电流做的功，灯泡就越亮。
两个灯泡并联，灯泡两端的电压，电流，电流做的功，灯泡就越亮。
15.2 电功率1.电功率：。
根据功率的公式P= 和电功的公式W= ，可得电功率P= .2.电功率的单位是，简称，符号。
电功率的单位还有和，1kW= W 1W= mW.3.额定功率：。
4.测量小灯泡功率的实验中，连接电路时开关应该，滑动变阻器的滑片应放在位置，实验过程中，滑动变阻器的作用是。
5.当U实＞U额时，P实P额；当U实＜U额时，P实P额；当U实=U额时，P实P额；6.使用用电器时，加在其两端的电压一般额定电压，否则会造成，从而导致。
7.测量小灯泡功率实验（1）实验原理（P=UI）（2）滑动变阻器的作用（a.保护电路；b.在电阻R不变时，用来改变电阻R两端的电压）（3）如何改变灯泡的电功率（通过改变滑动变阻器的阻值改变灯泡的电流及两端的电压大小，从而改变灯泡的电功率）（4）实验中多次测量的目的（为了寻找电功率与电压的关系及亮度规律）（5）U-I图像的应用（根据U-I图像的绘制，读出某点电流和电压值，得出该点灯泡的电功率）15.3 电热器电流的热效应1.导体中有电流通过时会发热，将能转化为能，这种现象称为。
主要利用电流热效应工作的装置称为。
2.电流通过导体产生的热量与，，。
这个规律叫作焦耳定律，用公式表示为Q= ，若电流的单位是，电阻的单位是，时间的单位是，则热量的单位就是。
3.对于纯电阻电路Q= = = .4.探究影响电流热效应因素的实验（命题点）：（1）被加热的材料选用煤油或空气（利用其比热容小，效果明显且安全）（2）选择加热物质的要求（物质相同、质量相同、初温相同）（3）转换法的应用（通过温度计的示数反映产生热量的多少）（4）控制变量法的应用①探究电热与通电电流的关系，控制电热丝阻值和通电时间相同，改变通过两电热丝的电流大小（电路设计：将阻值相同的电热丝并联在电路中）②探究电热与电阻的关系，控制通过电热丝的电流和通电时间相同，选择两个电阻不同的电阻丝（电路设计：将阻值不同的电热丝串联在电路中）③探究电热与通电时间的关系，控制电热丝的阻值和电流相同，改变通电时间的长短。
，的电能。
细心的小明发现电能表的指示灯闪烁.在220V 电压下，如果每天使用2h ，一个月消天计算） 来大致说明一定时间内电流做功的多少。
表，就可以探究电流做功的多少与 ▲ 的关系。
若在此基2 8 1 8 7乙的是（）A.家用电冰箱B.液晶电视机C.节能灯D. 电饭锅有两盏白炽灯，甲灯上标有“36V 60W”，乙灯上标有"220V 60W”，当它们分别在其额定电压下发光时，会看到（）．甲比乙更亮B．乙比甲更亮C．两灯一样亮D．无法确定哪盏灯更亮一额定电压是6V的小灯泡，其正常工作时通过的电流约为0.3A。
小明想测定这个小灯泡的额定功率，实验室有如下器材：电源(电压为12V)、电流表、电压表、图乙中已连接了部分电路。
请你根据电路图，将电路连接完整。
小明正确选择了滑动变阻器，将图乙的电路补充连接后，闭合开关，发现灯泡发光较暗，电流表有示数，任意移动滑动变阻器的滑片，电压表示数不变(示数不为零)且小于6V。
具体原因是▲。
小明排除故障后，继续实验，当电压表的示数为6V时，电流表的示数为0.32A 则小灯泡的额定功率是▲W。
小明根据测量灯泡实际功率的多组实验数据，作出了I—U图象，如图丙所示。
结果发现图线不是直线，这表明灯泡的电流与电压不成正比，这是因为▲）本实验应该选择_________规格的滑动变阻器。
）该组同学连接好电路的最后一根导线时，发现电流表和电压表有示数，但到小灯泡发光。
上述现象反映操作中的不规范之处，小灯泡不发光的原因是_________。
）当变阻器滑片P移到某一位置时，电压表示数如图乙所示，为_____V。
要测小灯泡的额定功率，应将滑片P向____ （选填“A”或“B”）端移动，甲．甲图中，手握测电笔的金属杆判断插座中是否有电．乙图中，多个大功率用电器同时使用一个插座．丙图中，直接用湿手去拔插头．丁图中，有人触电无法切断电源时，立即用绝缘干木棍挑开电线。
第十五章 电功和电热知识总结： 1．电功A. 基本概念和公式a ．定义：物理学中，当电能转化为其他形式能时，我们就说做了电功(俗称电流做功)．b ．物理意义：电功是量度电能转化为其他形式能的多少的物理量．c ．计算公式：i ．普遍适用的公式： w=UIt=U Ω(Ω为电荷)ii ．仅适用于纯电阻性电路的公式： Rt I W 2= t RU W 2= 说明：把电能全部转化为内能的用电器叫做纯电阻性用电器，如电炉、白炽灯等，连接纯电阻性用电器的电路叫做纯电阻性电路；把电能的绝大部分转化为内能以外的其他形式能的用电器叫做非纯电阻性用电器，如电动机、电铃、充电器等，连接非纯电阻性用电器的电路叫做非纯电阻性电路． d ．单位：在国际单位制中，电功的单位是焦耳(J)． 111J V A s V C =⋅⋅=⋅实用单位是千瓦时(kW ·h)． J h kw 6106.31⨯=⋅B 电能表用来测量电路消耗电能(即电功)的仪表叫做电能表． a ．主要技术参数i ．“电压”表示电能表适用的额定电压．额定电压是指用电器或电学仪表正常工作时的电压． ii ．“电流规格”表示电能表持续工作时的最大电流，括号里的数字表示允许在短时间内通过电能表的最大电流．iii ．“每千瓦时转数”表示用电1 kW·h 电能表转盘转动的圈数．现在，电子式单相电能表已经开始使用，其重要参数imp ／(kW·h)表示用电l kW·h 耗电指示灯闪烁的次数，如：6400 imp ／(kW ．h)．b ．用电能表测量电功i ．直接测量：电能表计数器上前后两次读数之差．ii ．间接测量：先数出转盘转过的转数，再利用电功与转数成正比计算电功． 2．电功率A 基本概念和公式 a. 物理意义：电功率是反映用电器消耗电能(即电流做功)快慢的物理量． b ．定义：用电器单位时间里消耗的电能叫做电功率． c. 计算公式：i ．普遍适用的公式： .Wp UI ==ii ．仅适用于纯电阻性电路的公式： R I p 2= RU p 2=d. 单位：在S1中，电功率的基本单位是瓦特(W)，另外还有千瓦(kw)和毫瓦(mW)，换算关系为：W kw 3101= mW W 3101=e.用电器的额定功率和实际功率用电器在额定电压下的功率叫做额定功率，用电器在实际电压下的功率叫做实际功率． 当U 实=U 额时，P 实=P 额． 使用用电器时，加在其两端的电压一般不能超过额定电压，否则会造成用电器实际功率超过额定功率，用电器会因为过热而烧毁．推论：对于纯电阻性的用电器，若不考虑温度对其电阻的影响，则 22()()1s s s e e e p UIp U ==用电器的铭牌上标有额定电压和额定功率．灯泡的亮度取决于其实际功率的大小，实际功率越大，灯泡越亮． B ．用电能表测量用电器的电功率a ．仅让待测功率的用电器单独工作，用电能表，测出电功w ，用秒表测出时问t ，则P=W/t ．b ．先后让已知功率为P 0的用电器和待测功率的用电器工作相同的时间，分别数出电能表转盘转过的转数n 0和n ，由 00000,,w w P W n t P p p w n ===⋅=即 ⋅=00p n n p c ．先后让已知功率为P 0的用电器和待测功率的用电器工作一段时间，使它们在工作时间内电能表转盘转过的转数相同，用秒表分别测出它们工作的时间t 0和t ，由0000,tw p t pt p P t ===⋅3．电热由于导体具有电阻，所以当有电流通过时，导体会发热，将电能转化为内能，这种现象称为电流的热效应．A. 焦耳定律和公式乱内容：电流流过某段导体时产生的热量，跟通过这段导体的电流的平方成正比，跟这段导体的电阻成正比，跟通电的时间成正比． b ．公式：i ．普遍适用的公式： .12Rt Q =ii ．仅适用于纯电阻性电路的公式：UIt Q = t R U Q 2= pt Q =(P 为电功率)c ．单位： 在国际单位制中，电热的单位是焦耳(J)．d ．电热Ω与电功W 大小的关系： 对于纯电阻性用电器Ω=WB 电热的利用和防止 a ．电热器利用电流做功将电能转化为内能的装置，统称为电热器。

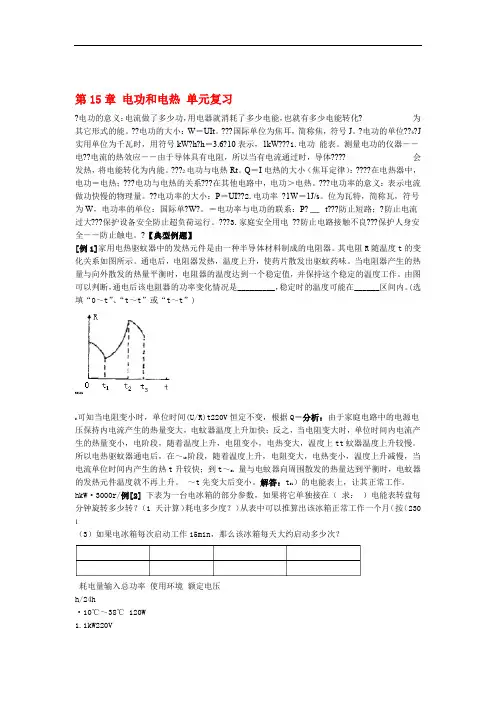

第15章电功和电热单元复习?电功的意义：电流做了多少功，用电器就消耗了多少电能，也就有多少电能转化?为其它形式的能。
??电功的大小：W＝UIt。
???国际单位为焦耳，简称焦，符号J。
?电功的单位??6?J 实用单位为千瓦时，用符号kW?h?h＝3.6?10表示，1kW???1.电功能表。
测量电功的仪器－－电??电流的热效应－－由于导体具有电阻，所以当有电流通过时，导体????会发热，将电能转化为内能。
???2电功与电热Rt。
Q＝I电热的大小（焦耳定律）：????在电热器中，电功＝电热；???电功与电热的关系???在其他电路中，电功＞电热。
???电功率的意义：表示电流做功快慢的物理量。
??电功率的大小：P＝UI??2.电功率?1W＝1J/s。
位为瓦特，简称瓦，符号为W，电功率的单位：国际单?W?。
＝电功率与电功的联系：P?t???防止短路；?防止电流过大???保护设备安全防止超负荷运行。
???3.家庭安全用电??防止电路接触不良???保护人身安全－－防止触电。
?【典型例题】[例1]家用电热驱蚊器中的发热元件是由一种半导体材料制成的电阻器。
其电阻R随温度t的变化关系如图所示。
通电后，电阻器发热，温度上升，使药片散发出驱蚊药味。
当电阻器产生的热量与向外散发的热量平衡时，电阻器的温度达到一个稳定值，并保持这个稳定的温度工作。
由图可以判断，通电后该电阻器的功率变化情况是_________，稳定时的温度可能在______区间内。
(选填“0～t”、“t～t”或“t～t”)32121(U/R)t220V恒定不变，根据Q＝分析：由于家庭电路中的电源电2可知当电阻变小时，单位时间压保持内电流产生的热量变大，电蚊器温度上升加快；反之，当电阻变大时，单位时间内电流产生的热量变小，电阶段，随着温度上升，电阻变小，电热变大，温度上tt蚊器温度上升较慢。
所以电热驱蚊器通电后，在～10阶段，随着温度上升，电阻变大，电热变小，温度上升减慢，当电流单位时间内产生的热t升较快；到t～21量与电蚊器向周围散发的热量达到平衡时，电蚊器的发热元件温度就不再上升。

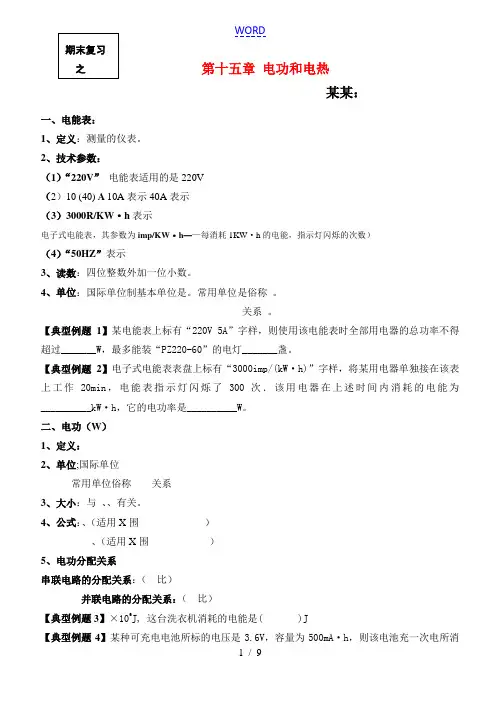

第十五章 电功和电热 某某：一、电能表：1、定义：测量的仪表。
2、技术参数：（1）“220V ” 电能表适用的是220V （2）10 (40) A 10A 表示40A 表示 （3）3000R/KW ·h 表示电子式电能表，其参数为imp/KW ·h ——每消耗1KW ·h 的电能，指示灯闪烁的次数）（4）“50HZ ”表示3、读数：四位整数外加一位小数。
4、单位：国际单位制基本单位是。
常用单位是俗称 。
关系 。
【典型例题1】某电能表上标有“220V 5A ”字样，则使用该电能表时全部用电器的总功率不得超过_______W ，最多能装“PZ220-60”的电灯_______盏。
【典型例题2】电子式电能表表盘上标有“3000imp/(kW ·h)”字样，将某用电器单独接在该表上工作20min ，电能表指示灯闪烁了300次．该用电器在上述时间内消耗的电能为__________kW ·h ，它的电功率是__________W 。
二、电功（W ） 1、定义： 2、单位;国际单位常用单位俗称 关系 3、大小：与 、、有关。
4、公式：、（适用X 围 ）、（适用X 围 ）5、电功分配关系串联电路的分配关系：（ 比）并联电路的分配关系：（ 比）【典型例题3】×106J, 这台洗衣机消耗的电能是( )J【典型例题4】某种可充电电池所标的电压是3.6V ，容量为500mA ·h，则该电池充一次电所消耗的电能是 J，1 kW·h的电能可供这种电池充电多少次。
（不计充电过程中能量的损失。
【典型例题5】甲、乙两只普通照明灯泡的铭牌如图4所示，下列说法中正确的是( D )A.甲灯的实际功率一定是25WB.将乙灯接入110V电路中，它的实际功率为50WC.两灯均正常发光时，乙灯消耗的电能较多D.两灯均正常发光时，甲灯灯丝电阻较大三、电功率1、定义：2、表示：4、公式：、（适用X围）、（适用X围）4、单位：，符号，其他单位5、电功率分配关系串联电路的分配关系：（比）并联电路的分配关系：（比）【典型例题6】下列关于申功率的说法正确的是（）A、用电器的电功率越大，它消耗的电能越多B、用电器的电功率越大，它消耗电能越快C、用电器工作时间越长，它的电功率越大D、用电器的电能与其功率无关，只与通电时间有关【典型例题7】以下各单位中不是电功率的单位的是（）A、kW•hB、J/sC、WD、V·A【典型例题8】小明利用电能表测某家用电器的电功率。
第十五章电功和电热课题：一、电能表和电功（1）班级姓名学号一、要点导学：1．电流通过电炉时，能转化为能；电流通过电灯时，灯丝灼热发光，能转化为能和能；电流通过电动机使其转动过程中，由能转化为能和能；对蓄电池充电时能转化为能．若充电时电流做功100J，则消耗的电能是 J，转化为其他形式能量是 J．2．我们把称为电流做功的过程，简称电功，用字母表示，国际单位是．如果电流做了100J电功，就意味着消耗，将100J电能转化为．3．要了解灯泡一段时间内的电功，只要观察灯泡的．由欧姆定律可知：U、I、R 中只要确定两个量，另一个量就可以确定，所以我们实验时只要探究U、I、R中任意两个量对电功的影响就可以了，我们实验时采用了方法，探究了电功W与、和时间的关系．二、自主训练：1．一盏电灯接在电压为220伏的电路上，通过它的电流为0．5安，通电1小时，电流做了多少焦的功?2．R1＝6Ω、R2＝12Ω串联后接到12V的电源上，求：（1）R2两端的电压．（2）5min内电流通过R1所做的功．3．如图所示的电路，电源电压为12V，R1的阻值为40Ω，开关S闭合后，电流表的示数为0．8A，求：lmin内R2消耗的电能．（第3题图）4．电风扇接通电源正常工作后，电流做功的结果是（）A．电能只转化为动能 B．电能只转化为内能C．电能只转化为机械能 D．电能转化为内能和机械能5．以下用电器中，工作时能量转化的主要形式与其他三件不同的是（）A．电风扇 B．电炉 C．电熨斗 D．电水壶6．关于电功，下列说法中正确的是（）A．通电的时间越长，电流所做的功越多B ．通过用电器的电流越大，电流所做的功越多C ．用电器两端的电压越大，电流所做的功越多D ．电流做了多少功，就有多少电能转化为其他形式的能7．如图两盏电灯串联在同一电源上， 已知R 甲>R 乙，在相同的时间内 （ ）A ．甲灯消耗电能多B ．乙灯消耗电能多C ．甲、乙两灯消耗电能一样多D ．无法判断8．如图两盏电灯并联在同一电源上，已知R 甲>R 乙，在相同的时间内 （ ）A ．甲灯消耗电能多B ．乙灯消耗电能多C ．甲、乙两灯消耗电能一样多D ．无法判断 9．如图电路，当滑动变阻器的滑片向a 端滑动时，在相同时间内灯L 消耗的电能将（ ）A ．变大B ．不变C ．变小D ．无法确定10．根据课堂实验，完成下表，并归纳实验结论：（1）较亮的灯泡两端的电压较 （填“大”或“小”），说明在 和通电时间相同的情况下，电压大的电灯电流做的功 （填“多”或“少”）．（2）通过较亮的灯泡的电流较 （填“大”或“小”），说明在 和通电时间相同的情况下，电流大的电灯电流做的功 （填“多”或“少”）．（第6题图） （第5题图） （第7题图） （第8题图）第十五章 电功和电热 课题： 一、电能表和电功（2） 班级 姓名 学号一、要点导学：1．电能表是用来直接测量电流 多少，即记录 消耗 多少的仪表，它的计量单位是 ，即日常生活中所说的 ．它和国际单位的换算关系是： ．2．如右图所示是家用电能表的表盘，其中kW ·h 读作 ，220V 表示 ，10A 表示 ，20A 表示 ，3000R ／(kW ·h)表示 ，3．根据以下例子写出对应复合单位的物理量例子：伏·安·秒 U Ｉt=W ， 电功（1）焦/牛 ，（2）安·欧 ，（3）J/s ，二、自主训练：1．0．8KW ·h= J ；5．4×107 J= KW ·h2．小林家4月底和5月底电能表表盘上计数器显示的数字分别如右图．小林家5月份用电 度，合 焦耳．若每度电费是0．55元，则应付电费 ．3．一电能表标有“N imp/(KW ·h)”，则当它的指示灯闪烁n 次时表示电路中消耗的电能是 KW ·h ．4．关于家庭电路中的电能表，下列说法中正确的是 （ ）A ．电能表的作用是测量用电器中通过电流大小的B ．电能表转盘转速越快，用电器消耗的电能越多C ．电能表的作用是测量用电器消耗电能多少的D ．电能表的测量值是以“KW ”为单位的☆5．下列各项不属于功的单位的是 ( )A ．焦耳B ．牛顿·米C ．伏特·安·秒D ．伏特·安培/秒6．某电能表上标有“220V l0A ”和“3000r ／kW ·h ”的字样．若该电能表的转盘转过30r ，求该电能表所在电路上消耗了几度电?电流做了多少J 的功?（第2题图） (第2题图)7．电能表上标有“3000R/KW·h”的字样，如果在该表所在的电路中只有一个用电器工作，用秒表记录6分钟电能表的转盘转过30转，那么，该用电器消耗电能为多少焦？通过它的电流为多大？☆8．一只家用电能表铭牌上标着“Nr/kW·h”，它表示的是电路中每消耗1kW·h的电能，电能表的转盘转N转。
苏教版九年级物理下册知识点总结本文介绍了苏教版物理九年级下册的第十五章电功和电热的知识点。
电功是电流所做的功，单位为焦耳。
测量电功的工具是电能表（电度表），电功计算公式为W=UIt。
计算电功时需要注意单位统一和已知任意三个量可以求出第四个量。
电功率是电流在单位时间内做的功，单位为瓦特。
计算电功率的公式有P=I2R和P=U2/R。
家庭电路由进户线、电能表、总开关、保险盒和用电器组成。
进户线分为火线和零线，其电压为220伏。
测电笔可以用来判断火线和零线。
3.在家庭电路中，所有家用电器和插座都是并联的，而开关则需要与它所控制的用电器串联。
4.保险丝是由电阻率大、熔点低的铅锑合金制成的。
它的作用是当电路中有过大的电流时，保险丝会产生较多的热量，使其温度达到熔点，从而熔断，自动切断电路，起到保险的作用。
5.电路中电流过大的原因有两个：一是电路发生短路，二是用电器总功率过大。
6.安全用电的原则包括：①不接触低压带电体；②不靠近高压带电体。
在安装电路时，电能表应接在干路上，保险丝应接在火线上（一根足够），控制开关应串联在干路上。
第十六章电转换磁1.磁性是物体吸引铁、镍、钴等物质的性质。
2.具有磁性的物体叫做磁体，它具有指向性，即指南北。
3.磁体上磁性最强的部分叫做磁极，任何磁体都有两个磁极，一个是北极（N极），另一个是南极（S极）。
磁极间的作用是同名磁极互相排斥，异名磁极互相吸引。
4.磁化是使原来没有磁性的物体带上磁性的过程。
5.磁体周围存在着磁场，磁极间的相互作用是通过磁场发生的。
6.磁场的基本性质是对入其中的磁体产生磁力的作用。
7.磁场的方向在磁场中的某一点，小磁针静止时北极所指的方向就是该点的磁场方向。
8.磁感线是描述磁场的强弱和方向而假想的曲线。
磁体周围的磁感线是从它北极出来，回到南极。
磁感线是不存在的，用虚线表示，且不相交。
9.磁场中某点的磁场方向、磁感线方向、小磁针静止时北极指的方向相同。
10.地磁的北极在地理位置的南极附近，而地磁的南极则在地理位置的北极附近。
电压：220V电流规格：2.5（10）A 频率：50 Hz电能表常数。
丝虹（_戏上第12课时“电功和电热”复习（一）一、 电功1. 电流做功的过程中，伴随着电能向其他 的转化，电流做了多少功就消耗了多少 能.2. 计算电功的公式为：W==（普遍适用公式）；由欧姆定律可推出： W==（只适用于纯电阻电路）.3. 电功的国际单位是,电功的实用单位是,也就是日常生活中所 说的"度”.它们的换算关系是：lkW ・h=度=J. 二、 电能表电能表是测量 _________ 的仪表.如图所示是家用电能表的铭牌，其中： ⑴“220 V”表示该电能表应接在电压为 V 的电路上；“2.5 A“表不; “10A”表不； 它可以用在总功率为 W 的用电器同时工作的家 庭电路上.（2） “ 1920 r / （kW ・h ）”表示电路中用电器每消耗 的电能，电能表的转盘转过. 三、 电热1. 电流的热效应：由于导体有,所以当有电流通过时，导体会发热，将电能转化为 能.2. 焦耳定律的内容：电流通过导体时产生的热量与 成正比，与导体的 成正比，与 成正比.其数学表达式是.在纯电阻电路中，电流做的功全部用来产生热量，即Q=W,结合欧姆定律可推出另外两个计算电热的公式 是 Q=Pt==o3. 电热器是利用电流的 来工作的加热设备.在电热器中，电功（大 于/等于/小于）电热；在其他电路中，电功（大于/等于/小于）电热. 同步练习1. 电烙铁是电器修理中的重要工具，使用中它把电能转化为 能；给手机电池 充电时，主要将电能转化为 能.2. 手机、数码相机等常用充电电池作为电源.如图所示是某手机电池的铭牌，观察可知， 该电池的电压是 V,它充足电后储存的电能是 J.A.B.C.D . 因为煤油有比较小的比3.小丽家新安装了一个如图所示的电能表，从表盘上可知，电路中允回许接入用电器的最大总功率为w.为了证明这只电能表的|]准确性，小丽断开家中其他用电器.只让一个200 W的电热杯正常工fWWi作，她在3 min里记下转盘转了24 r.说明这只电能表的计数（偏大/准确/偏小）。
