九年级物理课课练第15章电功和电热练习题(分课时 含答案)

九年级物理上册第十五章《电功和电热》测试卷-苏科版（含答案）时间：60分钟总分：100分一、选择题(每小题5分,共25分)1. 如图是小明设计的家庭电路的电路图,下列对此电路图的分析错误的是 ( )A.保险盒接法错误,保险盒应该安装在火线上B.两孔插座接法错误,其左端导线应该接在零线上C.开关和灯泡接法正确,开关接在零线上符合安全用电原则D.三孔插座接法正确,使用电冰箱时,插头应插在三孔插座上2. 有两个额定电压相同的电热水壶甲和乙,甲的额定功率为1 800 W,乙的额定功率为1 200 W.两个电热水壶都正常工作时,下列说法中正确的是( )A.甲电热水壶两端的电压较高B.电流通过甲电热水壶做功较快C.通过两个电热水壶的电流相等D.相同时间内,两个电热水壶消耗的电能一样多3. 将规格为“2.5 V0.3 A”的小灯泡L1和规格为“3.8 V0.3 A”的小灯泡L2串联,接在3 V的电源上,忽略灯丝电阻随温度的变化,下列判断正确的是 ( )A.L1的电阻大于L2的电阻B.L1的亮度比L2的亮度更小C.两只灯泡都正常发光D.两只灯泡实际功率相等4. 如图甲所示的电路中,电源电压为3 V且恒定不变,小灯泡的额定电压为2.5 V,图乙是小灯泡的I-U图像.闭合开关S后,下列判断正确的是 ( )A.滑动变阻器的滑片P向左移动,灯泡变暗B.小灯泡的电阻不随温度的改变而改变C.滑动变阻器的滑片P向右移动,电压表的示数变小D.小灯泡正常发光时,滑动变阻器的功率是0.1 W5. 如图所示是“探究电流通过导体时产生热量的多少与哪些因素有关”的实验装置.两个透明容器中密封着等量的空气,下列说法错误的是 ( )A.U形管液面高度变化是因为容器中的气体热胀冷缩B.通电后透明容器中气体的内能增大是通过做功的方式改变的C.图甲中,通电一段时间后左右两边容器内电阻产生的热量之比是1∶2D.图乙所示的装置可以用来探究电流通过导体产生的热量多少跟电流大小的关系二、填空题(每空4分,共24分)6. 某电吹风工作6 min,能使如图所示的电能表的转盘转过120转,则该电吹风消耗的电能为kW·h,电功率为W,这些电能可供一只“220 V10 W”的LED灯正常工作h,一只这样的LED灯与一只“220 V100 W”的白炽灯正常发光时亮度相当,若LED灯正常发光时的效率为80%,则白炽灯正常发光效率为.7. 某电热水器简化电路如图所示,保温功率为220 W,加热功率为1 100 W,R1和R2均为定值电热丝,S为自动开关,电热丝R1的阻值为Ω;如果该电热水器的热效率为80%,将2 L的水从12 ℃加热至沸腾,需要 s.三、作图题(5分)8. 投影仪灯泡功率很大,所以需要风扇散热,使用后,应先关闭灯泡L,再关闭风扇M;请用笔画线表示导线,把电路连接完整.要求实现:先断开开关S1,灯泡熄灭,风扇继续转动,再断开开关S2,风扇才停止转动:若只闭合开关S1,灯泡不亮.四、实验探究题(第9题12分,第10题14分,共26分)9. 某科学小组对电流通过导体产生热的多少与哪些因素有关进行了研究.装置如图,甲、乙两个烧瓶内装满煤油,瓶塞上各插1根玻璃管,瓶内各装1根阻值不同的电阻丝R甲和R 乙.猜想一:电热跟电流的大小有关,电流越大电热越多.猜想二:电热跟导体的电阻大小有关,电阻越大电热越多.为验证猜想一,设计以下方案:①将电阻丝R甲和R乙串联在电路中,标出2根玻璃管内液面的位置,闭合开关记下电流表的读数I1,经过一段时间后标出2根玻璃管内液面的位置;②断开开关,当2根玻璃管中的液面降到原来的高度后,减小滑动变阻器接入电路的阻值,闭合开关,记下电流表的读数I2,经过相同时间后标出2根玻璃管内液面的位置.请回答下列问题:(1)为使实验现象明显,经常会采用转换或放大的思想,为比较电热丝产生热量的多少,实验中体现这些思想的设计有(写出一条即可).(2)为验证猜想一,必须比较同一个烧瓶中前后两次玻璃管内液面上升的高度,原因是.(3)科学研究倡导有依据的猜想,请说出生活中支持猜想二的一个实例: .10. 在“探究小灯泡在不同电压下工作时的电功率是否相同”实验中,实验室提供了如下器材:电源(电压U恒为8 V),滑动变阻器(规格为“20 Ω 2 A”),小灯泡(额定电压U额= 2.5 V,额定功率小于1.2 W),两个阻值分别为10 Ω、20 Ω的定值电阻(定值电阻用R0表示).(1)为使小灯泡两端电压有一较大的调节范围,小聪设计了如图甲所示的电路,请用笔画线代替导线,完成图乙中实物电路的连接.(2)正确连接电路后,进行实验,记录的数据如下表所示.当电压表示数为2.5 V时,电流表示数如图丙所示,小灯泡的额定功率为W.(3)分析表中数据可得出结论:小灯泡工作时,电功率随电压的增大而.根据数据还可判断出,小聪在实验中选用的是R0= Ω的定值电阻.(4)完成实验后,爱动脑筋的小聪又想出一种测量小灯泡额定功率的方法,设计了如图丁所示的电路,所用电压表量程为“0~15 V”,请将以下实验步骤补充完整.①检查电路无误后,闭合开关S,将开关S1拨至“1”,调节滑动变阻器滑片直至电压表示数为;②滑片不动,再将开关S1拨至“2”,读出电压表示数为U0;③小灯泡的额定功率P额= .(用U额、U0、R0表示)若步骤②中,在将开关S1拨至“2”时,不小心将滑片向右移动了少许,其他操作正确,则测出的小灯泡额定功率(填“偏大”或“偏小”).五、计算题(共20分)11. 如图甲所示是食堂为餐具消毒、烘干的保洁消毒柜,其内部电路如图乙所示,S1为温控开关,S2为门控开关,R为加热管,S1和S2均闭合时,消毒柜的总功率为1 250 W,臭氧发生器的功率为150 W.(1)关闭柜门,门控开关S2闭合,臭氧发生器工作10 min所消耗的电能是多少?(2)求消毒柜正常工作时通过加热管R的电流和R的阻值.(3)若在消毒柜中放入100 kg的不锈钢餐具,将其从15 ℃加热到70 ℃,共消耗了1.5 kW·h电能,消毒柜加热不锈钢餐具的效率是多大?(结果保留至0.01%)[不锈钢的比热容c钢=0.46×103J/(kg·℃)]参考答案一、选择题1.C 若控制灯泡的开关安装在零线和灯泡之间,则当开关断开时,灯泡与火线仍是连通的,人接触灯泡时容易发生触电事故,不符合安全用电原则,故C错误,符合题意.2.B 甲、乙电热水壶的额定电压相同,正常工作时,两电热水壶两端的实际电压也相同,A错误;甲的额定功率大于乙的额定功率,说明正常工作时电流通过甲电热水壶做功可知,因为P甲>P乙,U甲=U乙,故I甲>I乙,C错误;由W=Pt可知,当t相等快,B正确;由I=PU时,由于P甲>P乙,故W甲>W乙,D错误.3.B 根据R=U,可知L1的电阻小于L2的电阻,A错;两灯串联在3 V的电源两端时,通过I计算可知电路中的电流小于0.3 A,因此两灯均不能正常发光,C错;根据P=I2R可知,L1的实际功率小于L2的实际功率,因此L1的亮度比L2的亮度更小,B对,D错.4.D 由题图甲可知,闭合开关S后,灯泡L与变阻器R串联,电压表测滑动变阻器两端的电压,电流表测电路中的电流.滑片P向左移动时,滑动变阻器接入电路的阻值变小,电路的总电阻变小,电路中的电流变大,灯泡的实际功率变大,灯泡变亮,故A错误;由于小灯泡的I-U图像不是一条过原点的直线,即通过小灯泡的电流与小灯泡两端的电压不成正比,说明小灯泡的电阻随温度的变化而变化,故B错误;滑片P向右移动时,滑动变阻器接入电路的阻值变大,根据串联电路的分压规律可知,滑动变阻器两端电压变大,即电压表示数变大,故C错误;当小灯泡两端的电压U L=2.5 V时,小灯泡正常发光,由图像可知小灯泡的额定电流I L=0.2 A,根据串联电路中的电压规律可知,此时滑动变阻器两端的电压U 滑=U-U L=3 V-2.5 V=0.5 V,又由于串联电路中的电流处处相等,所以通过滑动变阻器的电流I滑=I L=0.2 A,此时滑动变阻器的功率P滑=U滑I滑=0.5 V×0.2 A=0.1 W,故D正确. 5.B U形管液面高度变化是因为容器中的气体热胀冷缩,选项A正确;通电后透明容器中气体的内能增大是通过热传递的方式改变的,选项B错误;题图甲中,两电阻丝的电阻之比是1∶2,根据Q=I2Rt,可知通电一段时间后左右两边容器内电阻产生的热量之比是1∶2,选项C正确;题图乙所示的装置中,左右两边容器内电阻丝的阻值相等,两电阻丝中的电流不相等,故该装置可以用来探究电流通过导体产生的热量多少跟电流大小的关系,选项D正确.二、填空题6.【答案】0.1 1 000 10 8%【解析】电能表转盘转120 r,电吹风消耗的电能W=1201200kW·h=0.1 kW·h,电吹风的功率P=Wt =0.1kW·h660h=1 kW=1 000 W;这些电能可供“220 V10 W”的LED灯正常工作的时间t'=WP′=0.1kW·h10×10−3kW=10 h;LED灯的发光效率等于转化为光能的功率与消耗电能的功率(灯的电功率)之比,因10 W的LED灯与100 W的白炽灯在正常发光时亮度相当,所以两灯获得光能的功率相等,则P白η白=P LEDηLED,即100 W×η白=10 W×80%,解得该白炽灯的发光效率η白=8%.7.【答案】176 840【解析】当S断开时,R1和R2串联,电路电阻较大,由P=U 2R可知,电路消耗的功率较小,处于保温状态.当S闭合时,R1短路,此时只有R2接入电路,电路电阻较小,电路消耗的功率较大,处于加热状态.加热状态时,由P=U 2R 可得,R2=U2P加热=(220V)21100W=44 Ω.保温状态时电路的总电阻,由P=U 2R 可得,R串总=U2P保温=(220V)2220W=220 Ω;根据串联电路电阻特点知,R1=R串总-R2=220 Ω-44 Ω=176 Ω.2 L水的质量m水=ρ水V水=1.0×103kg/m3×2×10-3 m3=2 kg.将2 L的水从12 ℃加热至沸腾,水吸收的热量Q吸=c水m水(t-t0)=4.2×103J/(kg·℃)×2 kg×(100 ℃-12 ℃)=7.392×105 J;电热水器的热效率为80%,则电热水器产生的电热为W=Q吸η=7.392×105J80%=9.24×105J.加热状态时,产生这些电热需要的时间t=WP加热=9.24×105J1100W=840 s.三、作图题8.【答案】如图所示.四、实验探究题9.【答案】(每空3分)(1)通过玻璃管内液面上升的高度来反映电热丝产生热量的多少(合理即可) (2)保持前后两次电阻的大小相同(3)相同时间内电水壶中的发热体比连接电水壶的导线放热多(合理即可)10.【答案】 (每空2分)(1)如图所示.(2)1.05 (3)增大10 (4)①5.5 V(或U-U额) ③U额U0R0偏小【解析】(1)电流表应串联在电路中,由于小灯泡正常发光时的电流小于1.2W2.5V=0.48 A,所以电流表应选择0~0.6 A的量程;小灯泡应与定值电阻串联,故应将小灯泡的左接线柱与定值电阻的左接线柱相连.(2)由题图丙知,电流表的示数为0.42 A,小灯泡的额定功率为P=UI=2.5 V×0.42 A=1.05 W.(3)由P=UI和表中数据可得出结论:小灯泡工作时,电功率随电压的增大而增大.当小灯泡两端的电压为3.0 V时,滑动变阻器和定值电阻的总阻值为R'=U′I′=8V−3.0V0.44A≈11.4 Ω,因为R'<20 Ω,所以选用的定值电阻应为10 Ω的.(4)①闭合开关S,将开关S1拨至“1”时,小灯泡、R0与滑动变阻器串联,电压表测R0和滑动变阻器两端的总电压,调节滑动变阻器直至电压表示数为5.5 V 时,小灯泡两端的电压为8 V-5.5 V=2.5 V=U 额,此时小灯泡正常发光;②滑片不动,再将开关S 1拨至“2”,读出电压表示数为U 0,此时电路中的电流 I 0=I 额=U 0R 0;③小灯泡的额定功率P 额=U 额I 额=U 额×U 0R 0=U 额U 0R 0.若在步骤②中不小心将滑片向右移动了少许,则电路中的总电阻变大,电流变小,R 0两端电压变小,使测得的U 0偏小,则测得的额定功率偏小.五、计算题11.解:(1)臭氧发生器工作10 min 消耗的电能W 臭=P 臭t =150 W×10×60 s=9×104 J.(2)加热管R 的功率P 加=P 总-P 臭=1 250 W-150 W=1 100 W,通过加热管的电流I 加=P 加U =1 100 W 220 V =5 A, 加热管的阻值R =U I 加=220 V 5 A=44 Ω. (3)不锈钢餐具吸收的热量Q 吸=c 钢m (t 2-t 1)=0.46×103 J/(kg·℃)×100 kg×(70 ℃-15 ℃)=2.53×106 J, W 总=1.5 kW·h=5.4×106 J,η=Q 吸W 总×100%=2.53×106J 5.4×106J ×100%≈46.85%.。

苏科版九年级物理下册第十五章《电功和电热》测试卷（含答案）时间:60分钟满分:100分一、选择题(每小题3分,共30分,每小题只有一个选项符合题意)1.智能手机在生活中应用越来越频繁,当手机“电量”所剩无几时,我们可以采用“省电模式”来延长使用时间,这是通过哪种方式实现的( )A.减小电功率B.增加电池电压C.降低散热能力D.给电池充电2.图所示的用电器中,利用电流热效应工作的是( )A.平板电脑B.电热水壶C.路由器D.电视机3.下列关于电功和电功率的说法正确的是( )A.电流对电动机做了多少功,就有多少电能转化为机械能B.电功率是表示电流做功快慢的物理量C.电能表是用来测量电功率的仪器D.电功率越大,电流做的功也越多4.下列关于生活用电常识的认识中,符合要求的是( )A. 使用测电笔时,手指不能碰到笔尾的金属体B.用三脚插头的用电器也可接入两孔插座中使用C.家庭电路中开关接在火线或零线上都可以D.输电线进户应先接电能表5.白炽灯泡内的钨丝正常工作时的温度在 2 000 ℃左右(钨的熔点是3410 ℃),长期使用后,钨丝因为发生升华现象而变细,导致白炽灯的使用寿命缩短.下列说法中正确的是( )A.钨丝的电阻变大,实际功率变大B.钨丝的电阻变大,实际功率变小C.钨丝的电阻变小,实际功率变小D.钨丝的电阻变小,实际功率变大6.如图所示,灯泡L1、L2上分别标有“6 V 3 W”“6 V 6 W”字样,电源电压不变,开关S闭合.①只闭合S1,灯泡L1、L发光;②只闭合S2,灯泡L2、L发光.灯泡L在②中与在①中相比(设灯丝电阻不变)( )A.电功率较大,亮度较亮B.电功率较小,亮度较暗C.电功率相同,亮度相同D.电功率较大,亮度较暗7.如图所示,将三个相同的空烧瓶分别用完全相同的气球密封,用三段阻值不同的电阻丝(R1<R2<R3)分别给三个烧瓶中的空气加热,通电一段时间后,下列说法正确的是( )A.体积变化最大的气球是aB.体积变化最大的气球是bC.体积变化最大的气球是cD.三个气球的体积变化相同8.如图是小轩家的部分电路.下列说法正确的是( )A.若熔断器熔丝熔断了,可以用铜丝代替B.若导线cd间断路,仍然可以安全使用三孔插座C.若闭合开关S,灯泡L不发光.用试电笔检测e点,氖管不发光,则说明灯丝一定断了D.若ab间断路,灯泡L仍能正常工作9.如图所示,电源电压为4.5 V,电流表的量程为“0~0.6 A”,滑动变阻器的规格为“10 Ω 1 A”,小灯泡L标有“2.5 V 1.25 W”(不考虑温度对灯丝电阻的影响),在保证各元件安全的情况下,移动滑动变阻器的滑片,下列说法正确的是( )A.小灯泡的额定电流是0.6 AB.电流表示数的变化范围是0.3~0.5 AC.电压表示数的变化范围是0~3 VD.电路的最大电功率是1.25 W10.如图是科技小组为养鸡场设计的调控光照和室温设备的电路图.此设备的作用是夜晚对鸡舍内加温,同时增加光照量,白天只进行适当保温,不进行灯光照射,从而增加鸡的产蛋量.电路图中R1、R2是电热丝,L为照明灯泡(L的电阻不随温度变化),2R1=R2=R L.S1、S2同时断开或闭合,以实现白天和夜晚的用电要求.开关S闭合时,下列说法错误．．的是( )A.S1、S2同时断开时,设备运行处于白天用电状态B.S1、S2同时闭合时,设备运行处于夜晚用电状态C.S1、S2同时断开时,在相同时间内R1和R2产生的热量之比为2∶1D.S1、S2同时闭合时,若电流表示数为6 A,则R1的实际功率为880 W二、填空题(每空2分,共36分)11.在家庭电路中,触电事故通常是由人直接或间接与(选填“火线”或“零线”)接触造成的.如图所示的几种情况中可能会发生触电事故的是.12.小明的手机电池铭牌上的部分参数如表所示.表中有一个错误的物理量,是,原因是;经检测该手机正常通话时的电功率约为1 W,则该手机充满电后能连续通话的最大时长是h.型号BL-5F额定功率 3.5 W·h电池容量 3 000 mA·h额定电压 3.7 V13.如图甲所示是某款可充电电池,在图乙所示的铝箔条上的A、B、C三处剪出宽度相同的缺口.将铝箔条的两端连到电池的两极上,由于铝箔的电阻很小,会造成电池,铝箔条上会产生大量的热,缺口(选填“A”“B”或“C”)处的发热功率最大,最容易烧断.甲乙14.如图所示是某同学家中的电能表,现用它测量一只灯泡的实际功率.他关掉其他用电器只让该灯泡工作,电能表转盘转过6 r用时10 min,这段时间灯泡消耗的电能是kW·h,灯泡的实际功率是W.15.如图是一款分拣快递的智能机器人“小黄人”,它能自动识别二维码、自己定位和认路,将快递运输到对应的出口.某款“小黄人”铭牌上标有电池容量“2 000 mA·h”,工作电压15 V,该机器人的电池充满电时储存的电能是J.若充电一次可供“小黄人”正常工作10 h,则该“小黄人”正常工作时的电功率为W.16.图甲是某同学自制的电子秤的原理图,电源电压一定,R0是定值电阻,压力表是电压表改装成的,R是压敏电阻,其阻值随所受压力F的大小变化的关系如图乙所示.闭合开关,当踏板上的压力增大时,通过R的电流;当踏板上的压力减小时,电路的总功率.(均选填“增大”“减小”或“不变”)17.如图所示为便携式小风扇,其中有一个直流电动机,该直流电动机的额定电压为3 V,线圈内阻为1 Ω,正常工作时电流为0.2 A,则其额定功率为W.该电动机正常工作5 min,消耗的电能为J,线圈产生的热量为J.18.小明设计的能控制自动水龙头的电路如图甲所示,可变电源接在EF两端,可变电源提供的电压随时间周期性变化的关系如图乙所示.R为5 Ω的定值电阻,A.当R的电功率满足P R≥为一种特殊的电子元件,其两端的电压恒为电源电压的135 W时,自动水龙头启动出水.当t=9 s时电阻R的电功率为W;该电路持续工作3 min,出水时间共为s.三、作图题(共4分)控制,压缩机M 19.如图为冰箱工作时的部分电路示意图.冰箱内照明灯由开关S1○由开关S2控制.根据题意,将图连接完整,并符合安全用电原则.四、实验探究题(共14分)20.(5分)为了比较不同物质的吸热能力,物理兴趣小组在实验室利用老师提供的器材连接好如图所示的电路,A瓶中装的是水,B瓶中装的是煤油,两瓶中用的是电阻均为5 Ω的电热丝.(1)为了确保实验的准确性,水和煤油的质量和初温必须相等.闭合开关后,经过一段时间发现瓶中的温度计的示数升高得多.(2)接着,兴趣小组探究“通电导体产生热量的多少和电阻的关系”,他们又准备了如下的物品:足量的水和煤油、天平、10 Ω的电热丝两根、电流表和电压表各一只、秒表等.要完成实验,他们应该在原来的装置上进行的调整是:①将A瓶中的水换成与B瓶中等质量的煤油;②.(3)最后,小明和小红又利用此装置探究了“通电导体产生热量的多少和电流的关系”,并根据记录数据大致画出了产生的热量和电流的平方的关系图像,其中正确的是.(填序号)A B C D21.(9分)在做测量小灯泡额定功率的实验时,所用小灯泡的额定电压为2.5 V,额定功率不超过1.5 W.(1)小明和小红先用“伏安法”测小灯泡的额定功率,他们连好的部分电路如图甲所示,请你用笔画线代替导线,将图中的实物电路连接完整.甲(2)小明在实验中连接好电路,闭合开关后,移动滑动变阻器的滑片P,发现小灯泡始终不亮,电压表有示数,电流表无示数,原因可能是.(3)排除故障后,小明同学闭合开关,移动滑动变阻器的滑片P到某一点时发现电压表、电流表指针偏转情况如图乙所示,此时通过小灯泡的实际电流是A,此时小灯泡的亮度(选填“正常”“较亮”或“较暗”),要想测出小灯泡的额定功率,需要把滑片P向(选填“A”或“B”)端移动.乙丙(4)小明和小红尝试用其他方法测该小灯泡的额定功率.他们设计的电路如图丙所示,请你把他们的实验步骤补充完整,并根据他们的实验数据计算出小灯泡额定功率的大小(电源电压保持不变).a.选择电压表的合适量程,闭合开关S和S2,滑片移到最左端,读出电压表示数为4.5 V.b.选择电压表的合适量程,闭合开关S和S1,移动滑片直到电压表示数为小灯泡的额定电压2.5 V.c.保持滑片位置不变,闭合开关,读出此时电压表示数为2.7 V.则小灯泡的额定功率是W.五、综合应用题(共16分)22.(8分)图甲为一款利用高温水蒸气熨烫衣服的挂烫机,它的额定电压为220 V,其内部电路如图乙所示,它有大小两个加热挡位,只闭合开关S1时为小功率挡,同时闭合S1、S2时为大功率挡,电热丝的阻值R1=R2=88 Ω.当挂烫机正常工作时,求:甲乙(1)使用小功率挡时,挂烫机的工作电流;(2)大功率挡的额定功率;(3)若加热效率为90%,使用大功率挡将水箱中0.2 kg的水从10 ℃加热到100 ℃所需的时间.[c水=4.2×103 J/(kg·℃),结果保留整数]23.(8分)小明将废旧电热器上规格为“220 V 968 W”的完好电热丝R0拆下,用于制作电烘箱,设计电路如图甲所示.经过多次试验,当选用的电阻R1的阻值为5 Ω时,刚好满足箱体内烘干功率的要求.(不考虑温度对电阻的影响)甲乙(1)电热丝R0的阻值是多少?(2)图甲中整个电路工作时的电流是多少?整个电路工作1 h产生的热量是多少?(3)图甲电路工作时存在着电能没有被充分利用的不足.在保证箱体内烘干功率及R0不变的情况下,请你针对电路中的不足进行改进,在图乙中将改进后的电路图补充完整,并在图中标出相关电阻的阻值.(此问不要求写出计算过程)参考答案1.A2.B3.B4.D5.B6.A7.C8.D9.B 10.C11.火线甲、丙12.额定功率W·h是电功(或电能)的单位,而额定功率的单位是W(合理即可) 11.113.短路A14.0.002 1215.1.08×105 316.增大减小17.0.6 180 1218.20 9019.如图所示.20.(除标注外,每空2分)(1)B(1分)(2)将A瓶内5Ω的电热丝换成10Ω的(3)A21.(除标注外,每空1分)(1)如图所示.(2分)(2)小灯泡断路(3)0.42 较暗B(4)S和S21.25(2分)22. (1)使用小功率挡时,挂烫机的工作电流I=UR1=220V88Ω=2.5 A (2分)(2)根据电路图可知,同时闭合S 1、S 2时,R 1、R 2并联,根据P=UI ,I=UR 可得,R 1的电功率P 1=U 2R 1=(220V)288Ω=550 WR 2的电功率P 2=U 2R 2=(220V)288Ω=550 W大功率挡的额定功率P=P 1+P 2=1 100 W (3分)(3)水吸收的热量Q 吸=c 水m Δt =4.2×103 J/(kg ·℃)×0.2 kg ×(100 ℃-10 ℃)=7.56×104 J由η=Q 吸W ×100%可得,W=Q 吸η=7.56×104J90%=8.4×104 J由P=W t 可得,t=W P =8.4×104J1100W ≈76 s(3分)23.(1)由P=UI 和I=UR 得,电阻丝的阻值R 0=U 额2P 额=(220V)2968W=50 Ω (2分) (2)整个电路工作时的电流I=UR =U R0+R 1=220V50Ω+5Ω=4 A (2分)整个电路工作1 h 产生的热量Q=I 2Rt=I 2(R 0+R 1)t =(4 A)2×(50 Ω+5 Ω)×1×3 600 s=3.168×106 J (2分) (3)如图所示.(2分)(1)由P=UI 得,电阻丝的额定电流I 额=P 额U 额=968W220V =4.4 A由I=UR 得,电阻丝的阻值R 0=U 额I 额=220V 4.4A=50 Ω(2分) (2)整个电路工作时的电流I=U R =U R 0+R 1=220V50Ω+5Ω=4 A(2分)整个电路产生的热量Q=W=UIt =220 V ×4 A ×1×3 600 s=3.168×106J(2分)(3)如图所示.(2分)。

2022春苏科版物理九下第15章电功和电热同步题含答案一、选择题。

1、小华家的电能表，在月初的示数为13562，月末的示数为14387，则小华家在这一个月内消耗的电能为（）A. 82.5度B. 825度C. 8.25度D. 0.825度2、关于电功，下列说法不正确的是()A．电功是表示电流做功多少的物理量B．电流做功越多，消耗的电能就越多C．用电能表可以直接测量电流做功的多少D．电功就是电能，两者是一回事3、两根导线的电阻之比为3∶4，通过的电流之比为4∶3，在相同时间内，电流通过两根导线所做的功之比是()A．1∶1 B．4∶3 C．16∶9 D．9∶164、如图所示的电路中，闭合开关S后，电流表A1的示数为0.2 A，电流表A2的示数为0.8 A，此时，电阻R1和R2消耗的电功率之比是()A．1∶3 B．3∶1 C．1∶4 D．4∶15、一只标有“12 V 6 W”字样的灯泡接入电路中，测得通过它的电流是0.4 A，则该灯泡的实际功率()A．等于6 W B．小于6 W C．大于6 W D．无法判断6、如图是某家用电热器内部电路结构示意图，其中R1、R2为加热电阻丝(R1> R2R ).电阻丝有四种连接方式可使电热器提供不同的发热功率，其中发热功率最大的连接方式是( )7、如图所示的家庭电路中，连接错误的元件是()A．开关B．两孔插座C．电灯D．三孔插座8、（双选）关于家庭电路及安全用电，下列说法中正确的是（）A. 家庭电路的电压是220V，电路中的插座和电灯是串联的B. 新建楼房中的供电线路已经不再使用保险丝，而用起保险作用的空气开关C. 家庭电路中总电流过大就是总功率过大造成的D. 在正确使用试电笔辨别火线时，试电笔的氖管发光，说明有电流通过人体9、用来测量电功，即记录电路消耗电能的仪表叫做（）A. 电流表B. 电压表C. 电能表D. 验电器10、小星家新买了一规格为“800W”的电热水壶，他经过几次使用后发现，晚饭后烧开一壶水总比早晨烧开一壶水所用的时间长，你认为主要原因是：( ) A．晚间大气压升高，水的沸点升高，需要的热最比早晨多B．晚间电热水壶两端的电压低于早晨电热水壶两端的电压C．晚间水蒸发更快，带走更多的热量D．晚间环境温度比早晨的温度低11、（双选）如图所示是某家庭电路的部分连接情况，下列说法正确的是（）A. 图中的两根进户线分别为火线和地线B. 该家庭同时工作的用电器的总功率不能超过4400WC. 该家庭一共用电D. 当电路中发生漏电时空气开关会起到保护作用二、填空题。

第十五章电能与电功率练习沪粤版物理九年级上册一、单选题1．两灯泡L1、L2（R1＝3R2）。

若将其串联在某电源上，两灯的总功率为P串，若将其并联在同一电源上，两灯的总功率为P并，则P串：P并为（）A．3:16B．3:4C．4:3D．1:32．如图甲所示电路，电源电压不变，电流表的量程为“0~3A”，小灯泡L的规格为“6V3W”，忽略温度对小灯泡电阻的影响。

只闭合开关S2，当滑动变阻器的滑片从b 端滑到a端的过程中，滑动变阻器R2的电功率跟电路的总功率之比η与R2的关系如图乙所示，且当滑片滑到b端时，滑动变阻器的阻值为Rb，电流表的示数为0.3A；只闭合开关S1，小灯泡正常发光。

在保证电路安全的情况下，下列说法不正确的是（）A．L1:4 bR R:B．电源电压U=18VC．R1的阻值为24ΩD．开关均闭合，R2的变化范围为8~24Ω3．在物理实验中，对物理量有时要进行多次测量，有的是为了减小误差，有的是为了寻找普遍规律，下列是为了减少实验误差的是（）A．在“探究通过电阻的电流与两端电压的关系”时，测量多组对应的电流和电压值B．在“测量小灯泡的电功率”时，测量多组对应的电压和电流值C．在“探究某种物质的质量与体积关系”时，测量多组对应的质量和体积D．在“测量定值电阻的阻值”时，测量多组对应的电压和电流值4．中国力争在2030年前实现“碳达峰”。

为了践行绿色低碳发展，我市推行纯电动汽车（如图）。

汽车蓄电池充电过程中将（）A．机械能转化为电能B．电能转化为机械能C．电能转化为化学能D．化学能转化为电能5．有甲、乙两灯泡，甲标有“6V 3W”字样，乙标有“10V 5W”字样，现将他们接入同一电路中，不考虑温度对灯泡电阻的影响，为保证电路安全下列说法不正确的是（）A．若两灯正常工作，则甲、乙灯泡串联B．若两灯串联，则电流通过甲、乙灯泡做功一样多C．若两灯串联，则电流通过乙灯泡做功较快D．若两灯并联，电路两端允许加的最大电压是6V6．如图所示的电路中，电源电压U保持不变。

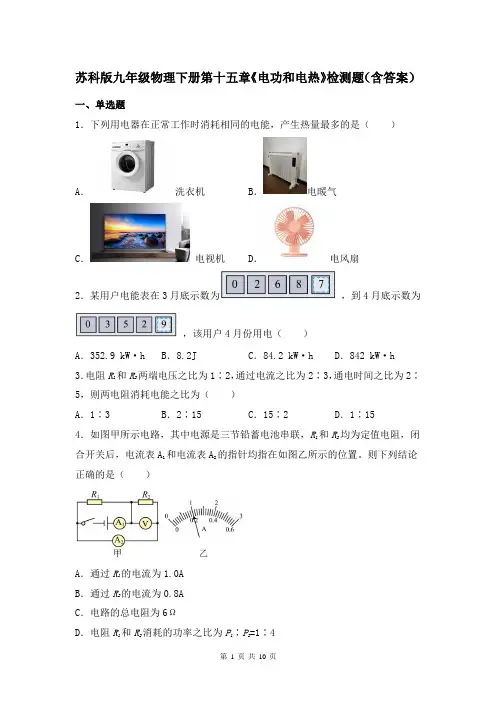

苏科版九年级物理下册第十五章《电功和电热》检测题（含答案）一、单选题1．下列用电器在正常工作时消耗相同的电能，产生热量最多的是（）A．洗衣机B．电暖气C．电视机D．电风扇2．某用户电能表在3月底示数为，到4月底示数为，该用户4月份用电（）A．352.9 kW·h B．8.2J C．84.2 kW·h D．842 kW·h 3．电阻R1和R2两端电压之比为1∶2，通过电流之比为2∶3，通电时间之比为2∶5，则两电阻消耗电能之比为（）A．1∶3 B．2∶15 C．15∶2 D．1∶154．如图甲所示电路，其中电源是三节铅蓄电池串联，R1和R2均为定值电阻，闭合开关后，电流表A1和电流表A2的指针均指在如图乙所示的位置。

则下列结论正确的是（）A．通过R1的电流为1.0AB．通过R2的电流为0.8AC．电路的总电阻为6ΩD．电阻R1和R2消耗的功率之比为P1∶P2=1∶45．小园家有额定电压相同的电烤箱、电饭锅和电视机各一个，按照每度电0.5元的计费标准，将这三个用电器单独正常工作1小时的用电费用绘制出如图所示的柱状图，下列说法正确的是（）A．正常工作时，流过这三个用电器的电流相等B．正常工作时，这三个用电器两端的电压不相等C．在一个月内，小园家电烤箱的用电费用一定最多D．正常工作时，电烤箱的实际功率大于电视机的实际功率6．某家用电器正常工作时，通过的电流大约为10A，该用电器可能是（）A．电视机B．白炽灯C．空调D．电冰箱7．图甲是模拟调光灯。

电源电压为4V；小灯泡额定电压为2.5V，电流随电压变化的I﹣U图像如图乙所示，小灯泡两端电压达到0.4V时“刚亮”；铅笔芯长15cm、阻值为30Ω，其阻值与长度成正比。

回形针A固定在铅笔芯右端，回形针P可以在铅笔芯上自由滑动，该调光灯在使用时，以下说法正确的是（）A．闭合开关，P滑到距A点10cm处，小灯泡的实际功率为0.128WB．闭合开关，移动P不能连续调光C．在距A点3cm处做标记，可以提醒P向A滑过此处，小灯泡将不安全D．小灯泡工作时，从“刚亮”到正常发光，实际功率变化范围为0W～0.75W 8．如图所示的甲、乙两个电热器，其电源电压相同，电阻丝R1、R2的阻值不变，相同的托盘上放有相同的石蜡。

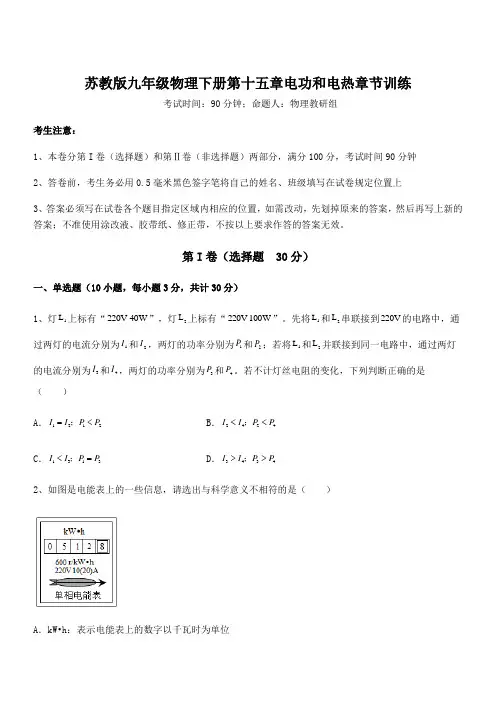

苏教版九年级物理下册第十五章电功和电热章节训练考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I 卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I 卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、灯1L 上标有“220V 40W ”，灯2L 上标有“220V 100W ”。

先将1L 和2L 串联接到220V 的电路中，通过两灯的电流分别为1I 和2I ，两灯的功率分别为1P 和2P ；若将1L 和2L 并联接到同一电路中，通过两灯的电流分别为3I 和4I ，两灯的功率分别为3P 和4P 。

若不计灯丝电阻的变化，下列判断正确的是（ ）A ．1212I I P P =<；B ．2424I I P P <<；C ．1313I I P P <=；D ．3434I I P P >>；2、如图是电能表上的一些信息，请选出与科学意义不相符的是（ ）A ．kW•h：表示电能表上的数字以千瓦时为单位B．512.8：表示该月该电能表消耗的电功率为512.8kW•hC．600r/kW·h：表示电路每消耗1千瓦时的电能，电能表的转盘转过600转D．10(20)A：表示该电能表的标定电流为10A，短时间内允许通过的最大电流为20A3、关于家庭电路和安全用电，下列说法中正确的是（）A．使用试电笔时，手与金属笔尖接触B．人体的安全电压不高于36VC．用电器的金属外壳接零线即可，不需要接地D．家庭电路中空气开关“跳闸”，一定是短路造成的4、下列用电器中利用电流热效应工作的是（）A．电风扇B．电视机C．电热水壶D．笔记本电脑5、用电学知识判断下列说法中正确的是（）A．一节新干电池的电压约为5V B．教室里每盏日光灯的功率约为400WC．家用电热水壶的功率约为1000W D．书桌上的台灯正常工作时的电流约为2A6、将两只额定电压相同的小灯泡L1、L2串联在电路中，如图所示。

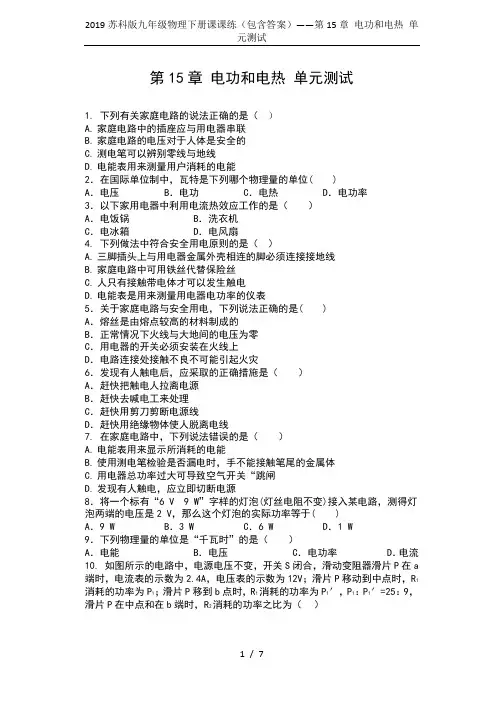

第15章电功和电热单元测试1. 下列有关家庭电路的说法正确的是（）A.家庭电路中的插座应与用电器串联B.家庭电路的电压对于人体是安全的C.测电笔可以辨别零线与地线D.电能表用来测量用户消耗的电能2．在国际单位制中，瓦特是下列哪个物理量的单位( )A．电压B．电功C．电热D．电功率3．以下家用电器中利用电流热效应工作的是（）A．电饭锅B．洗衣机C．电冰箱D．电风扇4. 下列做法中符合安全用电原则的是（）A.三脚插头上与用电器金属外壳相连的脚必须连接接地线B.家庭电路中可用铁丝代替保险丝C.人只有接触带电体才可以发生触电D.电能表是用来测量用电器电功率的仪表5．关于家庭电路与安全用电，下列说法正确的是( )A．熔丝是由熔点较高的材料制成的B．正常情况下火线与大地间的电压为零C．用电器的开关必须安装在火线上D．电路连接处接触不良不可能引起火灾6．发现有人触电后，应采取的正确措施是（）A．赶快把触电人拉离电源B．赶快去喊电工来处理C．赶快用剪刀剪断电源线D．赶快用绝缘物体使人脱离电线7. 在家庭电路中，下列说法错误的是（）A.电能表用来显示所消耗的电能B.使用测电笔检验是否漏电时，手不能接触笔尾的金属体C.用电器总功率过大可导致空气开关“跳闸D.发现有人触电，应立即切断电源8．将一个标有“6 V 9 W”字样的灯泡(灯丝电阻不变)接入某电路，测得灯泡两端的电压是2 V，那么这个灯泡的实际功率等于( )A．9 W B．3 W C．6 W D．1 W9．下列物理量的单位是“千瓦时”的是（）A．电能B．电压C．电功率D．电流10. 如图所示的电路中，电源电压不变，开关S闭合，滑动变阻器滑片P在a 端时，电流表的示数为2.4A，电压表的示数为12V；滑片P移动到中点时，R1消耗的功率为P1；滑片P移到b点时，R1消耗的功率为P1′，P1：P1′=25：9，滑片P在中点和在b端时，R2消耗的功率之比为（）A.1：2B.5：3C.25：9D.25：1811．把两根完全相同的电阻丝串联后接在电压为U的电源上，它们在时间t内产生的热量为Q1；若把它们并联起来接在同一电源上，在相同的时间内产生的热量为Q2，则( )A．Q1∶Q2＝1∶4 B．Q1∶Q2＝4∶1C．Q1∶Q2＝1∶2 D．Q1∶Q2＝2∶112．用一段电阻丝和一根长竹片可制成一把弓型“电热锯”，用于切割泡沫塑料，这是利用了电流的效应；生产中常用的电磁起重机、电磁继电器，这是利用了电流的效应。

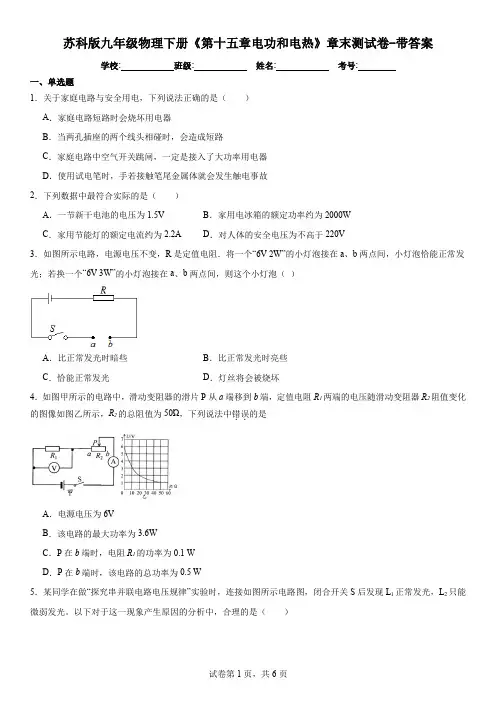

苏科版九年级物理下册《第十五章电功和电热》章末测试卷-带答案学校:班级:姓名:考号:一、单选题1．关于家庭电路与安全用电，下列说法正确的是（）A．家庭电路短路时会烧坏用电器B．当两孔插座的两个线头相碰时，会造成短路C．家庭电路中空气开关跳闸，一定是接入了大功率用电器D．使用试电笔时，手若接触笔尾金属体就会发生触电事故2．下列数据中最符合实际的是（）A．一节新干电池的电压为1.5V B．家用电冰箱的额定功率约为2000WC．家用节能灯的额定电流约为2.2A D．对人体的安全电压为不高于220V3．如图所示电路，电源电压不变，R是定值电阻．将一个“6V 2W”的小灯泡接在a、b两点间，小灯泡恰能正常发光；若换一个“6V 3W”的小灯泡接在a、b两点间，则这个小灯泡（）A．比正常发光时暗些B．比正常发光时亮些C．恰能正常发光D．灯丝将会被烧坏4．如图甲所示的电路中，滑动变阻器的滑片P从a端移到b端，定值电阻R1两端的电压随滑动变阻器R2阻值变化的图像如图乙所示，R2的总阻值为50Ώ，下列说法中错误．．的是A．电源电压为6VB．该电路的最大功率为3.6WC．P在b端时，电阻R1的功率为0.1 WD．P在b端时，该电路的总功率为0.5 W5．某同学在做“探究串并联电路电压规律”实验时，连接如图所示电路图，闭合开关S后发现L1正常发光，L2只能微弱发光。

以下对于这一现象产生原因的分析中，合理的是（）A．灯泡L2通过的电流小于灯泡L1B．灯泡L2发生了短路C．由于灯泡L2的电阻较小D．由于灯泡L2的电阻较大6．关于家庭电路中一些元件和工具的使用，下列说法正确的是（）A．把洗衣机的三脚插头改为两脚插头接在两孔插座上使用B．家庭电路中，电流过大的原因是用电器总功率过大C．熔丝（保险丝）应该选择电阻比较大的、熔点比较低的材料D．家庭电路中，电灯的开关要连接到零线和灯泡之间7．下列做法中符合安全用电原则的是（）A．用湿手拔插头B．选择保险丝时应尽量选择粗的C．控制家用电器的开关应安装在火线上D．发现有人触电时，立即用手把人拉开8．如图甲所示，电源电压恒定，闭合开关S，滑动变阻器滑片P从B端移至A端时，小灯泡恰好正常发光，两电压表示数随电流表示数变化的U﹣I图像如图乙所示，则下列说法错误的是（）A．电源电压为12V B．滑动变阻器的最大阻值为20ΩC．小灯泡的额定功率为3.2W D．整个电路的最大功率为12W9．电动车为人们的出行提供了方便，但违规改造、非正常使用和内部故障都可能引起自燃，下列情况不可能引起自燃的是（）A．换用高电压蓄电池B．电源开关断路C．充电时电流过大D．线路连接处接触不良10．下列数据符合或接近实际情况的（）A．考场内一盏日光灯正常发光时的电流约为5AB．人体的安全电压是36VC ．通常情况下，人体电阻约为104～105ΩD ．家用电风扇的额定功率约为2000W11．关于家庭电路及安全用电的理解，正确的是（ ）A ．电能表转的越快，说明用电器耗电越多B ．看完电视要切断电源，避免待机耗电C ．使用试电笔时手不能接触笔尾金属体D ．空气开关跳闸一定是发生了短路现象12．电源电压保持不变，110ΩR =，当闭合开关S ，滑动变阻器滑片P 从a 端移到b 端，两电表示数变化关系用图中线段AB 表示。

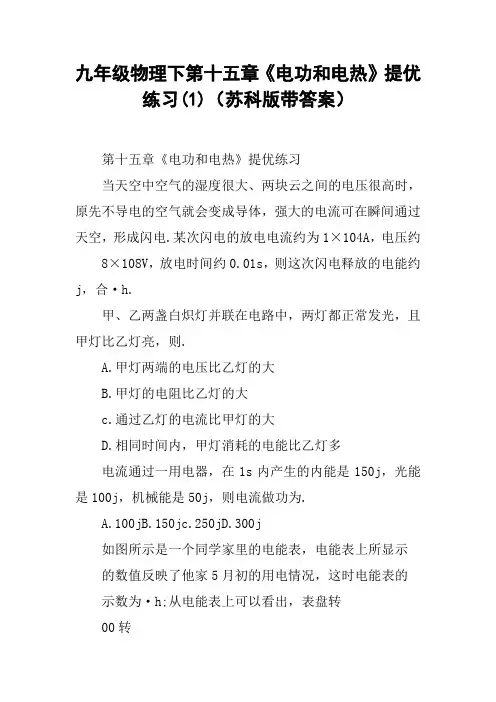

九年级物理下第十五章《电功和电热》提优练习(1)（苏科版带答案）第十五章《电功和电热》提优练习当天空中空气的湿度很大、两块云之间的电压很高时，原先不导电的空气就会变成导体，强大的电流可在瞬间通过天空，形成闪电.某次闪电的放电电流约为1×104A，电压约8×108V，放电时间约0.01s，则这次闪电释放的电能约j，合·h.甲、乙两盏白炽灯并联在电路中，两灯都正常发光，且甲灯比乙灯亮，则.A.甲灯两端的电压比乙灯的大B.甲灯的电阻比乙灯的大c.通过乙灯的电流比甲灯的大D.相同时间内，甲灯消耗的电能比乙灯多电流通过一用电器，在1s内产生的内能是150j，光能是100j，机械能是50j，则电流做功为.A.100jB.150jc.250jD.300j如图所示是一个同学家里的电能表，电能表上所显示的数值反映了他家5月初的用电情况，这时电能表的示数为·h;从电能表上可以看出，表盘转00转时，电流通过用电器所做的功是·h=两电阻R1=10Ω、R2=20Ω,R1允许通过的最大电流为200A,R2允许通过的最大电流为300A，两电阻并联时，电路中总电流最大为A;两电阻串联时，电路中最大电压为V，此时若通电1in，电流所做的功是电子式电能表表盘上标有“3000ip/”字样，将某用电器单独接在该表上工作20in。

电能表指示灯闪烁了300次.该用电器在上述时间内消耗的电能为·h，该电能表在工作时本身电能.如图所示，对于电能表面板上的一些参数的理解，下列说法中错误的是.A.此时电能表的读数为120.7度B.“220V”是指这个电能表应该在220V的电路中使用c.“10A”是指这个电能表使用时正常工作电流为10A 或20AD.“600revs/”是指用电器每消耗1·h电能，电能表的转盘转过600转如图所示的电路，电源电压为12V.滑动变阻器R的最大阻值为20Ω.灯L的电阻为4Ω.滑动变阻器的滑片P在a点时通过灯丝的电流是滑片P在b点时通过灯丝电流的倍;当滑片P从a点移到b点的过程中，电压表的示数变化范围是V;P在a点时，10in内电流通过灯L做的功是下列单位中，不是电功单位的是.A.·hB.jc.j/sD.V·A·s0.有两个电阻R1>R2，采用下列不同方式接在同一电源上，在相同时间内电流做功最多的连接方式是.A.只接R1B.只接R2c.R1和R2串联D.R1和R2并联1.甲、乙两个电阻的U-I图线如图所示，若把两个电阻串联接在同一电路中，下列说法中正确的是.A.甲的电阻值小于乙的电阻值B.通过甲、乙两个电阻的电流之比是2:1c.甲、乙两个电阻两端电压之比是2:1D.相同时间，甲、乙两个电阻消耗的电能之比是1:4一个电热器电阻为R，当它两端电压为U，通电时间为t 时，消耗电能为;若要使它消耗电能为4，下列方法正确的是.A电阻R不变，电压U不变，通电时间t变为原来的2倍B.电队R减半，电压U增大1倍，通电时间t不变c.电阻R不变，电压U增大1倍，通电时间t不变D.电阻R减半，电压U不变，通电时间t不变3.如图所示的电路中，电源电压保持不变，闭合开关S 后，滑动变阻器的滑片P由a端移动到b端时，测得电阻R 两端的电压U与通过R的电流I的变化关系如图所示.求:电源电压;变阻器的最大阻值;电压表V1示数的变化范围.14.如图所示的电路中，电阻R1=10Ω，电源电压保持不变，闭合开关后，电流表A1的示数为0.6A，干路中电流表A的示数为0.9A，求: R1两端的电压;通过R2的电流;R2的阻值;通电20s，电路消耗的电能.你知道到底什么是3G通信吗?所谓3G，其实它的全称是3rdGeneration，中文含义就是指第三代数字通信.第三代与前两代的主要区别在于:传输声音和数据的速度上的提升，它能够处理图像、音乐、视频流等多种媒体形式.以下为某3G手机LGT878的主要参数:该手机通话5in，消耗的电能是如图所示是用小型直流永磁式电动机提升钩码的实验，把质量为50g的钩码在2s内匀速提高0.8的过程中，电动机两端电压表的示数为6V，电流表的示数为0.12A，此时电动机的机械效率约为.电阻R1和R2分别串联或并联在电路中，根据电路规律.试证明在相等时间内电流经过两电阻所做的功1和2与电路总功之间满足关系式=1+2.在研究电流做功大小的因素实验时，某同学设计厂如下两个实验电路图，请在虚线框内画出它们对应的电路图.在本实验中，他是通过观察来比较电流做功多少的.原因是.为了研究电功与电压的关系.应选择图,他的设计思路是;为了研究电功与电流的关系，应选择图,他的设计思路是.如图所示的电路中，电源电压为12V,闭合开关S后.电流表、电压表的示数分别为0.6A和9V.通过R1的电流I1是A.小翔同学在求R1的电阻值时，解题过程如下:根据欧姆定律：R1=U/I=9V/0.6A=15Ω.小翔的解题过程是否止确?请作出判断:,理由是.求通电1分钟R2消耗的电能.0.如图所示电路，电源电压不变，电灯L标有“6V1.2”字样.当开关S1、S2均闭合时。

苏教版物理九年级下册第十五章电功和电热同步测评考试时间：90分钟；命题人：物理教研组考生注意：1、本卷分第I卷（选择题）和第Ⅱ卷（非选择题）两部分，满分100分，考试时间90分钟2、答卷前，考生务必用0.5毫米黑色签字笔将自己的姓名、班级填写在试卷规定位置上3、答案必须写在试卷各个题目指定区域内相应的位置，如需改动，先划掉原来的答案，然后再写上新的答案；不准使用涂改液、胶带纸、修正带，不按以上要求作答的答案无效。

第I卷（选择题 30分）一、单选题（10小题，每小题3分，共计30分）1、如图甲所示的电路中，电源两端电压保持不变，闭合开关S，在滑动变阻器的滑片P从右端移动到左端的过程中，读出相应的电流表和电压表的示数，记录实验数据。

根据数据作出I—U的关系图像如图乙所示。

下列说法中正确的是（）A．电源两端电压为3VB．电路总功率最大时，电流表的示数为0.1AC．滑动变阻器R2的最大阻值是20ΩD．电压表示数最大时，电路总功率最小2、在如图甲所示的电路中，电源两端的电压保持不变，开关S闭合后，将滑动变阻器的滑片P 由a端滑至b端的过程中，通过小灯泡的电流I随其两端电压U变化的I-U图像如图乙所示。

已知小灯泡的额定电压为12V，下列说法中正确的是（）A．在电压表示数变小的过程中，电路消耗的总功率不断变大B．滑动变阻器的最大阻值为9ΩC．滑片P由a端滑至b端的过程中，小灯泡的电功率变化了9WD．滑片P由a端滑至b端的过程中，电路的总电功率变化了21W3、在国际单位制中，电功率的单位是（）A．伏特（V）B．安培（A）C．焦耳（J）D．瓦特（W）4、下列用电器中利用电流热效应工作的是（）A．电风扇B．电视机C．电热水壶D．笔记本电脑5、如图所示电路，电源电压恒为6V，定值电阻R1为10Ω，滑动变阻器R2的规格为“20Ω 0.5A”，电压表量程为0~3V，电流表量程为0~0.6A。

为了保证电路中各元件安全工作，下列选项正确的是（）A．电路中允许通过的最大电流是0.6AB．变阻器R2接入电路的最大阻值是10ΩC．定值电阻R1的最大功率是3.6WD．电路的总功率最小值是0.9W6、如图所示是家用电吹风的工作原理图，圆弧形触片可置于A、B、C三处，电吹风工作时可以吹出热风也可以吹出凉风，下列说法正确的是（）A．电风扇工作时将机械能转化为电能B．电热丝选材时要选择导电性能好的铜丝C．圆弧形触片置于A处时电风扇和电热丝串联D．圆弧形触片置于B处时电吹风吹凉风7、在国际单位制中，电功率的单位是（）A．安培B．瓦特C．焦耳D．欧姆8、如图甲所示电路中，R为滑动变阻器，R0为定值电阻，电源电压4V恒定不变。
