简介
• 主要参考资料 • 除非额外声明，所有的文档都可用，包括在线方式和打印文本 • Abaqus Analysis User’s Manual • Abaqus/CAE User’s Manual (只有在线方式) • Abaqus Example Problems Manual • Abaqus Benchmarks Manual (只有在线方式) • Abaqus Verification Manual (只有在线方式) • Abaqus Keywords Reference Manual • Abaqus User Subroutines Reference Manual (只有在线方式) • Abaqus Theory Manual (只有在线方式)
简介
• Abaqus/CAE • Complete Abaqus Environment完整 的Abaqus环境，可以用于建模、管 理和监控Abaqus分析过程，并进行 结果的可视化处理。
• 直观的、一致的用户界面。
• 与普通的CAD系统相似， Abaqus也 是基于部件和部件实例装配件的概念。 • 可以在Abaqus/CAE中创建部件，或 从其它系统中导入几何体（在 Abaqus/CAE中分网）或网格。 • 创建部件是内建的、基于特征的、参 数化的建模系统。
© Dassault Systèmes, 2008
5
L1.11
简介
• 线性摄动分析 • 静力/位移分析： • 线性静力位移分析 • 特征值屈曲载荷预计 • 动力学应力/位移分析： • 固有频率和固有模态提取
Harmonic excitation of a tire
• 基于模态叠加的瞬态响应
• 谐波载荷引起的稳态响应谱分析
• 包括可选的“子空间投影”法，用于分析具有频率相关属性（比如 阻尼）的大的模型
• 响应谱分析 • 随机载荷引起的动态响应分析
Introduction to Abaqus/Standard and Abaqus/Explicit
© Dassault Systèmes, 2008
L1.12
简介
Abaqus/Explicit’s 功能: • 高速动力学 • 准静态分析 • 多物理场 • 热力耦合分析 • 完全耦合：包含力学和热学响应的 显式方法 • 可以包含绝热升温效应 • 声固耦合分析 • 欧拉-拉格朗日耦合分析 (CEL) • 流固耦合分析FSI
手机跌落试验
Introduction to Abaqus/Standard and Abaqus/Explicit
© Dassault Systèmes, 2008
6
L1.13
简介
• Abaqus/Standard和Abaqus/Explicit的比较 Abaqus/Standard – 通用的有限元程序 • 非线性问题需要迭代 – 在结构模拟过程中，可以求解真正 的静态平衡问题 – 提供多种分析不同类型问题的功能 • 非结构问题 Abaqus/Explicit – 通用的显式有限元程序 • 求解过程无需迭代 – 适于求解高度不连续和高速的动力学 问题 – 耦合场分析包括： • 热力耦合
在Abaqus/Viewer中的铝材 轮子与路边碰撞的云图绘制
© Dassault Systèmes, 2008
7
L1.15
简介
• 文档
Introduction to Abaqus/Standard and Abaqus/Explicit
© Dassault Systèmes, 2008
L1.16
© Dassault Systèmes, 2008
简介
线性和非线性动态分析 • 习题6: 动力学—悬臂梁的频率分析和显式、 隐式自由振动分析 • Abaqus/Explicit中的高速动力学分析 • 习题7: 接触分析 Abaqus/Explicit— 管道拍打
© Dassault Systèmes, 2008定Abaqus模型第一讲
© Dassault Systè mes, 2008
概述
• 简介 • Abaqus模型的组件 • Abaqus输入文件的细节 • Abaqus输入文件惯例 • Abaqus输出 • 例子：悬臂梁模型 • 部件和装配件（可选）
© Dassault Systèmes, 2008

Introduction to Abaqus/Standard and Abaqus/Explicit
© Dassault Systèmes, 2008
L1.18
简介
• 本教程的内容 • 分析模块和交互式后处理简介。 • 利用Abaqus解决不同结构分析问 题的细节： • 线性静态分析 • 习题 1: 基本的输入和输出—分析 耳片的连接力 • 习题 2: 悬臂梁的线性静态分析— 多工况
• SIMULIA网站（ ）。 • Abaqus文档—在用户手册中包括所有的使用细节。 • Abaqus广泛的讲稿库（ 可以找到讲稿的列表）。
© Dassault Systèmes, 2008
3
简介
Abaqus是一组有限元分析模块
© Dassault Systèmes, 2008
© Dassault Systèmes, 2008
Abaqus模型的组件
© Dassault Systè mes, 2008
11
Abaqus模型的组件
• Abaqus的分析模块以批处理的方式运行。分析模块的基本输入为输入文件。 在输入文件中包含单元、材料、过程和载荷库等选项。 • 这些选项可以以任意合理的方式组合，所以可以为多种问题建模。 • 输入文件被分为两个部分：模型数据和历程数据。 模型数据 几何选项—节点、单元 材料选项 其它模型选项 过程选项 载荷选项 输出选项
• 率相关（粘弹性/蠕变/粘塑性）响应
• 瞬态动力学应力/位移分析 • 瞬态或稳态热传导分析 • 瞬态或稳态质量扩散分析
Articulation of an automotive boot seal
Introduction to Abaqus/Standard and Abaqus/Explicit
Introduction to Abaqus/Standard and Abaqus/Explicit
© Dassault Systèmes, 2008
9
简介
• 非线性有限元分析 • 习题 3: 非线性静态—斜板的大变形分 析 • 利用多个分析步模拟 • 多体接触 • 习题 4: 接触—平夹具的接触分析和刚 体冲模的位移分析 • 习题5：密封圈接触—橡胶密封圈的 压缩分析
v0
Initial conditions
Introduction to Abaqus/Standard and Abaqus/Explicit
© Dassault Systèmes, 2008
Abaqus模型的组件
• 历程数据—指定模型的动 作 • 分析类型—静态、动 态、土壤、热传导等 等。
• 载荷
Introduction to Abaqus/CAE
© Dassault Systèmes, 2008
2
简介
SIMULIA Headquarters: Providence, Rhode Island Offices: USA: California Ohio Overseas: Australia Finland India Korea UK (2) Representatives: Overseas: Argentina Malaysia Russia Spain Brazil New Zealand Singapore Taiwan Czech Republic Poland South Africa Turkey Indiana Rhode Island Austria France Italy Netherlands Michigan Texas China Germany (2) Japan (2) Sweden
历程数据
© Dassault Systèmes, 2008
Abaqus模型的组件
• 模型数据—定义物理模型
几何体离散模型— 节点、单元
材料属性
© Dassault Systèmes, 2008
12
L1.25
Components of an Abaqus Model
• Model data
ENCASTRE Fixed constraints pin dof 2 fixed
1
简介
© Dassault Systè mes, 2008
L1.4
SIMULIA
• SIMULIA是达索的注册商标，专注于提供模拟现实世界仿真技术的解决方案 • Unified FEA 统一的有限元 • Multiphysics 多物理场分析 • SLM 仿真生命周期管理 • 总部位于Providence, RI, USA • R&D centers in Providence and in Suresnes, France
Introduction to Abaqus/Standard and Abaqus/Explicit
© Dassault Systèmes, 2008
8
L1.17
简介
• 附加的参考资料
• Abaqus安装手册 • (安装指导) • Abaqus新版本发布信息 • (自从上一次发布后的变化) • 不同主题的高级讲稿 (只有打印版本) • 入门手册 • Getting Started with Abaqus: Interactive Edition • Getting Started with Abaqus: Keywords Edition (只有在线版本) • 设计手册 • (脚本和GUI工具箱手册) • SIMULIA主页

合集下载

abaqus结构

abaqus结构

abaqus结构
Abaqus是一种非常流行的有限元分析软件，广泛应用于结构分析、振动分析、热分析等领域。

Abaqus结构分析主要用于计算和评估结构的应力、应变、挠度和位移等参数，以确定结构的强度和稳定性。

Abaqus结构分析的步骤通常包括：
1. 几何建模：使用Abaqus的几何建模工具创建结构的三维几何模型，包括构件的尺寸、形状和连接方式等。

2. 材料属性定义：定义结构构件的材料特性，如弹性模量、泊松比和密度等。

3. 加载和约束条件：定义结构的外部载荷和边界条件，如支座约束和受力载荷。

4. 网格划分：将结构模型进行网格划分，将其分割为离散的有限元单元，以便进行数值计算。

5. 材料模型选择：根据结构材料特性和所需的分析结果，选择适当的材料模型，如线弹性模型、非线性材料模型等。

6. 解算：通过求解结构模型的有限元方程组，计算出结构的应力、应变、挠度和位移等参数。

7. 结果分析和评估：根据分析结果，评估结构的强度、稳定性和安全性等，对结构进行优化设计或改进。

Abaqus结构分析的应用范围非常广泛，包括建筑结构、机械设备、汽车、航空航天、电子产品等。

它可以帮助工程师快速准确地评估结构的性能和可靠性，指导工程设计和改进，提高产品质量和安全性。

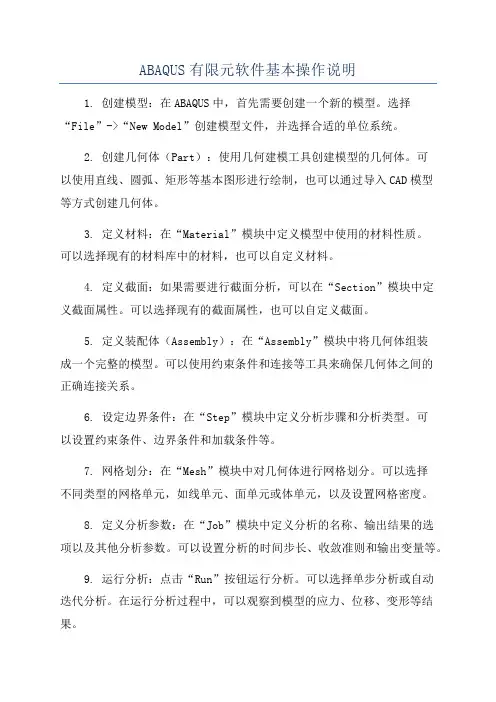

ABAQUS有限元软件基本操作说明

ABAQUS有限元软件基本操作说明

ABAQUS有限元软件基本操作说明1. 创建模型：在ABAQUS中，首先需要创建一个新的模型。

选择“File”->“New Model”创建模型文件，并选择合适的单位系统。

2. 创建几何体（Part）：使用几何建模工具创建模型的几何体。

可以使用直线、圆弧、矩形等基本图形进行绘制，也可以通过导入CAD模型等方式创建几何体。

3. 定义材料：在“Material”模块中定义模型中使用的材料性质。

可以选择现有的材料库中的材料，也可以自定义材料。

4. 定义截面：如果需要进行截面分析，可以在“Section”模块中定义截面属性。

可以选择现有的截面属性，也可以自定义截面。

5. 定义装配体（Assembly）：在“Assembly”模块中将几何体组装成一个完整的模型。

可以使用约束条件和连接等工具来确保几何体之间的正确连接关系。

6. 设定边界条件：在“Step”模块中定义分析步骤和分析类型。

可以设置约束条件、边界条件和加载条件等。

7. 网格划分：在“Mesh”模块中对几何体进行网格划分。

可以选择不同类型的网格单元，如线单元、面单元或体单元，以及设置网格密度。

8. 定义分析参数：在“Job”模块中定义分析的名称、输出结果的选项以及其他分析参数。

可以设置分析的时间步长、收敛准则和输出变量等。

9. 运行分析：点击“Run”按钮运行分析。

可以选择单步分析或自动迭代分析。

在运行分析过程中，可以观察到模型的应力、位移、变形等结果。

10. 分析结果查看：完成分析后，可以使用“Visualization”模块查看分析结果。

可以绘制应力云图、应变云图、位移矢量图等，并对结果进行后处理和分析。

以上是ABAQUS的基本操作步骤，当然还有更高级的操作和功能。

在使用ABAQUS时，需要对力学和有限元方法有一定的了解，并在实践中不断积累经验。

abaqus广义平面应变模型

abaqus广义平面应变模型

abaqus广义平面应变模型abaqus广义平面应变模型是一种用于分析结构变形和应力分布的计算方法。

该模型基于广义平面应变假设，假设材料在平面内的各个点的应变分量与平面内的应力分量之间存在线性关系。

这种模型广泛应用于工程领域，特别是在材料力学和结构分析中。

广义平面应变模型的基本原理是将结构的变形分解成平面内的正应变、剪应变和厚向应变。

正应变表示结构在平面内的拉伸或压缩变形，剪应变表示结构在平面内的剪切变形，而厚向应变则表示结构在垂直于平面方向的变形。

通过计算这些应变分量，可以得到结构的应力分布和变形情况。

在abaqus软件中，可以通过使用广义平面应变模型来进行结构的有限元分析。

有限元分析是一种通过将结构划分为许多小单元来近似描述结构行为的方法。

在abaqus中，可以定义各个单元的材料性质和边界条件，然后利用有限元法进行计算，得到结构的应力和变形分布。

在使用abaqus进行广义平面应变模型分析时，需要注意以下几点。

首先，需要正确选择材料模型和参数，以保证计算结果的准确性。

其次，需要合理划分有限元网格，以保证计算效率和精度。

同时，还需要定义适当的边界条件，以模拟实际工程中的约束情况。

最后，还需要进行后处理分析，对计算结果进行验证和解释。

广义平面应变模型在工程实践中具有广泛的应用。

它可以用于分析各种结构的变形和应力分布，例如梁、板、壳等结构。

通过分析结构的应力和变形，可以评估结构的安全性和性能，为工程设计和优化提供依据。

同时，广义平面应变模型还可以用于模拟结构的动态响应，例如地震荷载下的结构响应分析。

abaqus广义平面应变模型是一种有效的工程分析方法，可以用于预测结构的变形和应力分布。

通过合理选择材料模型和参数，划分有限元网格，定义边界条件，并进行后处理分析，可以得到准确的计算结果。

该模型在工程实践中具有广泛的应用，可以为工程设计和优化提供有力支持。

abaqus教程

abaqus教程

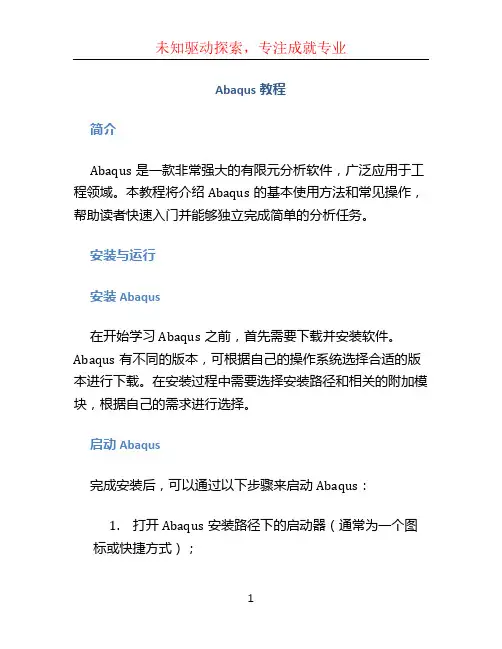

Abaqus教程简介Abaqus是一款非常强大的有限元分析软件，广泛应用于工程领域。
