空气螺旋桨结构分析设计

螺旋桨的空气动力原理螺旋桨是一种常见的推进装置，广泛应用于飞机、船舶、直升机等交通工具中。

它的工作原理是通过对空气产生力的作用，从而推动交通工具前进。

本文将探讨螺旋桨的空气动力原理。

一、螺旋桨的结构和工作原理螺旋桨由若干个螺旋叶片组成，每个叶片的形状呈扁平的椭圆形。

当交通工具开始运动时，螺旋桨开始旋转。

螺旋桨的旋转会使得空气在叶片上产生激励，进而形成气流。

二、螺旋桨的空气动力学特性1. 升力效应当螺旋桨旋转时，叶片上的空气会产生速度差，底面气流速度较慢，而上面气流速度较快。

根据伯努利定理，气流速度越快，气压越低。

因此，螺旋桨叶片上下表面的气压差会产生升力效应，推动飞机或船舶向前。

2. 推力效应螺旋桨的旋转会产生一个向后的推力，这是由于叶片上的气流产生了一个反作用力。

根据牛顿第三定律，当螺旋桨向后推动气流时，气流会以相等大小的力作用在螺旋桨上，使得螺旋桨产生一个向后的推力。

3. 空气阻力螺旋桨旋转时，叶片上的空气会受到摩擦力的阻碍，产生空气阻力。

这个阻力会降低螺旋桨的效率，因此在设计螺旋桨时需要考虑减小空气阻力，提高效率。

三、螺旋桨的优化设计为了提高螺旋桨的效率，需要对其进行优化设计。

以下是一些常见的优化方法：1. 叶片形状优化通过改变叶片的形状，可以减小空气阻力，提高升力效应和推力效应。

例如，采用更加流线型的叶片形状，可以减小空气阻力，提高推力效果。

2. 叶片材料优化选择轻质、高强度的材料，可以减小螺旋桨的质量，降低旋转阻力，提高效率。

3. 叶片角度优化通过调整叶片的角度，可以使得螺旋桨在不同工况下都能保持较高的效率。

例如，在起飞和巡航阶段，叶片的角度可以调整为较大，以提供更大的推力。

而在下降和着陆阶段，叶片的角度可以调整为较小，以提供较小的空气阻力。

四、螺旋桨的应用螺旋桨广泛应用于各种交通工具中，下面以飞机和船舶为例进行介绍：1. 飞机在飞机上，螺旋桨作为主要的推进装置，通过提供推力使得飞机能够在空中飞行。

1 螺旋桨主 要要素
螺旋桨主要要素如下: 主机功率882kW ×2 主机转速730r/ min 桨转速289r/ min 桨数2 只 每桨收到功率820kW 桨型MAU - 4 桨径2. 20m 螺距比0. 861 盘面比0. 53 桨叶后倾角10° 螺旋桨叶数4 叶
钢板焊接螺旋桨制造工艺
2
材料
Q235
- A 级镇静钢焊接而成。 桨叶叶面内层板与 外层板以及桨叶叶背内层板 与外层板的焊接采用 J422 手工电弧焊焊条施焊, 桨叶与桨叶内部各加强 筋的焊接亦采用J422 手工电 弧焊焊条施焊。螺旋 桨桨毂与各桨叶之间的焊接 采用J507 手工电弧焊 焊条进行焊接。（先暂定）
钢板焊接螺旋桨制造工艺
3
建造方案

3. 2 桨叶样板 桨叶叶面样板的制作如下。按常规螺旋桨 叶面 螺旋面生成原理,将桨叶面刮成砂型,然后 根据砂型 叶面螺旋面的尺寸和形状,用4mm 钢板做成 标准叶 面形状的样板。该样板与砂型叶面螺旋面 的误差不 大于2mm ,0. 3R、0. 4R、⋯、0. 95R、1. 0R 及ou 参考 线与理论值的误差不大于1. 0mm。桨叶叶 背样板 的制作依据叶背螺旋面而成,制作过程和技 术要求 与叶面样板相同。
钢板焊接螺旋桨制造工艺
概论：这是我一个人的设计方案，只是在 研发过程，具体的进一步的改进和制造， 需和小组一起讨论！
请老师多多指教
ห้องสมุดไป่ตู้
作者：盛农铭
桨叶的设计
螺旋桨的原理


可以把螺旋桨看成是一个一面旋转一面前进的机翼进 行讨论。流经桨叶各剖面的气 流由沿旋 转轴方向的前进速度和旋转产生的切线速度合成。在螺旋 桨半径r1和r2(r1<r2)两处各取极小一段，讨论桨叶上的气 流情况。V—轴向速度；n—螺旋桨转速；φ—气流角，即 气流与螺旋桨旋转平面夹角；α—桨叶剖面迎角；β—桨 叶角，即桨叶剖面弦线与旋转平面夹角。显而易见 β=α+φ。 空气流过桨叶各小段时产生气动力，阻力ΔD和升力 ΔL，合成后 总空气动力为ΔR。ΔR沿飞行方向的分力为 拉力ΔT，与旋螺桨旋转方向相反的力ΔP 阻止螺旋桨转动。 将整个桨叶上各小段的拉力和阻止旋转的力相加，形成该 螺旋桨的拉力和阻止螺旋桨转动的力矩。

螺旋桨叶片的设计及其流场分析1. 前言螺旋桨是利用叶片推力推进船只、飞机、水泵、风力发电机等工业制品的重要设备。

其中，螺旋桨叶片设计是螺旋桨性能的关键所在。

本文将从叶片几何设计、气动力学性能评价和流场分析三个方面探讨螺旋桨叶片的设计及其流场分析。

2. 叶片几何设计螺旋桨的叶片几何设计是决定螺旋桨转子效益和性能的决定因素。

传统叶片设计采用的是经验公式，其中根据两列参数选择 3 - 4 种叶片截面，然后在设计中选择捏合方法，使得获得的叶片弯曲与螺旋桨设计要求相匹配。

然而，时至今日，叶片设计观念已经更新，利用数值模拟等先进手段更为普及和成熟。

2.1 相关参数的选择叶片设计的第一步是选择相关参数，如螺距角、翼型、旋转升力系数等。

其中螺距角影响螺旋桨推力的大小，主要由水面速度和螺旋桨转速决定。

翼型是叶片弯曲形状的主要决定因素，可选择多种翼型。

旋转升力系数是衡量叶片能够产生多少升力的关键指标，在确定翼型后，需要基于旋转升力系数计算出最终的叶片干预。

2.2 叶片横断面的选用叶片的横断面方案是根据不同位置的流场和转速需求相应的采用。

具体而言，分为等弦长和可变弦长两种方案，前者会在叶片距离中心较远时将横断面上的弦长逐渐增加，以增加叶片弯曲度。

后者则不同，它采用一系列可以在构造中细化的截面，可以根据需要解决设计的问题。

3. 气动力学性能评价在完成叶片几何设计后，需要评估螺旋桨叶片的气动性能。

不同于翼型气动力评价中压力分布是较为关键的变量，螺旋桨叶片的推力更为重要，所以可以基于不分离的定常气体流动研究其性能。

3.1 基本性能参数评估叶片的效率和性能需要定义几个基本性能参数，如叶片推力系数$C_T$、叶片总阻力系数$C_d$ 和推力效率$\eta$。

其中，$C_T$ 系数是衡量螺旋桨推力产生效率的指标，定义为螺距推力与叶片前缘宽度平方比值。

$C_d$ 系数是指叶片阻力与叶片产生的推力之比，衡量叶片阻力影响力。

3.2 气动力学特征在完成基本性能参数的评估后，可以开始研究叶片的气动力学特征。

螺旋桨飞机的气动特性分析与优化设计一、引言航空工业一直以来都是高科技产业的代表之一，在现代航空工业的发展过程中，螺旋桨飞机一直都占据着重要的地位。

与常规喷气式飞机相比，螺旋桨飞机在短距离起降能力、飞行航线灵活性、短途航班航速等方面具有独特的优势。

本文将对螺旋桨飞机的气动特性进行分析，并提出相应的优化设计建议。

二、螺旋桨飞机气动特性概述1. 螺旋桨飞机的气动装置螺旋桨飞机通过转动的螺旋桨产生推力，从而实现飞行。

因此，螺旋桨的设计和性能对螺旋桨飞机的飞行性能具有重要影响。

螺旋桨主要由叶片、中心轴、变距机构、附属装置等组成，其中叶片是螺旋桨的核心部件，其翼型、叶尖速度、叶片尺寸等参数直接影响着螺旋桨的推力性能。

2. 螺旋桨飞机的气动特性螺旋桨飞机的气动特性主要表现为下列方面：（1）升阻比高：螺旋桨飞机具有升阻比高的特点，这使得螺旋桨飞机在短距离起降、高海拔场地等条件下的飞行表现非常优秀。

（2）飞行航线灵活：螺旋桨飞机具有较小的转弯半径和较短的起降距离，能够在复杂的地形条件下进行飞行，这种能力在特殊的机场起降时非常有用。

（3）噪声低：与常规的喷气式飞机相比，螺旋桨飞机的噪声非常低，这使得其在城市或者住宅区附近的机场安全可靠地运营。

三、螺旋桨飞机气动特性优化方案1. 叶片设计与制造的优化叶片是螺旋桨的核心部件，其设计和制造对螺旋桨的推力和噪声性能具有重要影响。

在叶片的设计中，应考虑以下几个方面：（1）叶片优化翼型：合适的翼型可以使叶片的升力系数更高，在同样的引擎功率下，可以产生更大的推力。

（2）优化叶尖速度：在螺旋桨的设计中，颇有争议的一个观点就是，叶尖越快，螺旋桨的性能就越好。

但在实际操作中，叶尖速度过快会增加螺旋桨噪声，并且会导致叶片的损坏。

因此，需要找到一个合适的叶尖速度。

（3）优化叶片尺寸：叶片的尺寸不仅对螺旋桨的推力和噪声性能具有影响，还会对螺旋桨的重量和制造成本产生影响。

因此，在叶片的设计中需要权衡各种因素，寻找一个最优的方案。

• •
面的切合向速速度度，U与以=前2Wπ进r表n速示度，所我合们成知的道速，度(，W称为U桨叶C切)，
如图 3—5—5所示。桨叶切面的相对气流速度，与此
• (二)前进比 • 桨叶切面合速度的方向；可用前进比( λ)来表示。前进比是飞
行速度同螺旋桨的转速与直径的两者乘积之比。可用下式表示。
合速度与桨弦方向之间的夹角，如图3—5—6所示。桨
叶迎角是随桨叶角、飞行速度和切向速度的改变而变化
的。
•
(一)桨叶迎角随桨叶角的变化；
•
如图3—5—6所示，当切向速度和飞行速度都一定
时，桨叶角增大，桨叶迎角也随之增大；桨叶角减小，
桨叶迎角也随之减小。
• （二）桨叶迎角随飞行速度的变化
• 如图3—5—7所示，在桨叶角和切向速度均不变的
旋桨的拉力减小，而旋转阻力力矩增大。
•
(四)桨叶切面合速度的影响
•
同飞行速度对机翼的升、阻力的影响一样，桨叶切面的合
速度增大，桨叶的空气动力也会变大，故螺旋桨的拉力和旋转
阻力力矩也都增加。反之，合速度减小，则拉力和旋转阻力力
矩都减小。
•
在飞行中，飞行员主要是通过改变螺旋桨转速的办法，来
改变合速度的大小。在其他因素不变的条件下，增大转速，切
• 桨叶的切面形状与翼型相似，前桨面的 弯曲度较大，后桨面的弯曲度较小，相当 于机翼的上表面和下表面，桨叶的切面形 状又称叶型。
• 桨叶切面的前缘与后缘的连线，叫做桨 弦(b)，或叫桨叶宽度：如图3—5—3所示。
• 桨弦与螺旋桨直径之比(b／D)，叫桨叶 相对宽度。
二.螺旋桨的运动 • 飞行中，螺旋桨一面旋转，一面前进。其运动特
于相邻桨叶之间的干扰，会使旋转阻力力矩增加的倍数

（2）非设计工况下调距 桨的油耗率低。 如图为调距桨的航行曲 线，调距桨可以在主机 额定转矩线1、最大转速 线2和最低稳定转速线3 之间内的任何一点上工 作。在不同的航速当主机在部分负荷 下工作时，可以按主机 油耗率最小的n与H/D配 合点工作。如图，1为等 油耗率曲线，2为定距桨 的推进特性线，3为最低 油耗率线，4为主机全负 荷速度特性。 因此，在非设计工况下调 距桨的经济性好。
（4）无推力情况： 当螺旋桨进程hp稍大于 螺距H而出现负的滑失 时，水流的合成速度 W就以某一负的冲角 流向叶素，此时升力 dy很小，而阻力dx仍 有一定值，结果dy和 dx在轴向的分力大小 相等方向相反，互相 抵消，因此推力为零。 但此时螺旋桨的阻力 dQ仍有一定值。
（5）无阻力矩情况：若 进程进一步增大，致使 升力和阻力在周向的分 力大小相等方向相反 时，螺旋桨的阻力dQ 为零。但此时的推力已 为负值，阻止船舶前进。
压力面是一个螺旋面，有等螺 距螺旋面和变螺距螺旋面两 种。如图，与轴线相交的线 段以等角速度绕轴线旋转， 同时以等线速度沿轴线向下 （或向上）移动，其在空间 划过的轨迹所形成的曲面即 为螺旋面。线段上任意一点 运动的轨迹为一螺旋线。母 线上的任一点旋转一周在轴 线方向上移动的距离称为该 螺旋桨的螺距，以H表示。 若组成螺旋桨的各螺旋线螺 距相等，这个螺距即为螺旋 面的螺距，而该螺旋面称为 等螺距螺旋面。
2、滑失与滑失率
• S=（H – hp）/H • = （H·n –Vp）/H·n
1）螺旋桨的推力 ： T=K1ρn²D**4 （N） =C1 n² 2）螺旋浆的阻力矩： M=K2ρn²D**5 （N·m） =C2 n² 3）螺旋浆的效率： ηp=K1λp/2πK2 =C0 4）螺旋浆的功率： Pp=2πnM =C·n³

螺旋桨优化设计及特性分析概述：螺旋桨作为船舶和飞行器的重要部件，具有至关重要的作用。

优化设计和特性分析是研究螺旋桨性能的关键。

本文将从螺旋桨的设计原理、优化流程及特性分析三个方面探讨螺旋桨的优化设计及特性分析。

螺旋桨的设计原理：螺旋桨设计的基本原理是通过叶片的几何参数和其绕中心轴的旋转来造成流体的流动，从而产生推力。

螺旋桨的设计要素主要包括叶片数、叶片截面形状、叶片扭曲、叶片展位角等。

其中，叶片数和叶片截面形状直接影响螺旋桨的推进效率，而叶片扭曲和展位角的设计则会影响螺旋桨的噪音、振动等特性。

螺旋桨优化设计的流程：螺旋桨的优化设计可以分为几个步骤，包括初始设计、离散化、流场计算、性能评价和优化设计。

在初始设计阶段，需要确定螺旋桨的类型、工作条件和设计目标。

离散化是将连续的叶片分割成离散的控制点，以便进行后续的流场计算。

流场计算使用计算流体力学方法，通过求解流体力学方程组，分析螺旋桨的流场，得到其叶片负载和推力性能。

性能评价是对螺旋桨的性能指标进行综合评估，包括推力、效率和噪音等方面。

最后，根据评价结果进行优化设计，通过改变叶片几何参数，实现螺旋桨性能的最优化。

螺旋桨特性分析：除了优化设计，对螺旋桨特性的分析也是非常重要的。

特性分析包括推力特性、效率特性、噪音特性等方面。

推力特性是指在不同工况下，螺旋桨的推力输出量和输入功率之间的关系。

效率特性是指螺旋桨的功率转换效率，即输出推力与输入功率的比值。

噪音特性是指螺旋桨在运行时产生的噪音水平，主要影响因素有叶片振动、湍流噪音和相对流噪音等。

通过对这些特性的分析，可以评估螺旋桨的性能并对其进行改进。

结论：螺旋桨优化设计及特性分析是提高螺旋桨性能的关键。

通过合理的设计和优化，可以提高螺旋桨的推进效率和降低噪音水平，从而提升船舶和飞行器的整体性能。

在未来的研究中，可以结合新的设计理念和计算方法，进一步提高螺旋桨的性能，并在实际应用中持续改进和优化。

总而言之，螺旋桨的优化设计及特性分析是一个复杂且持续的工作，需要综合考虑多个因素和方法。

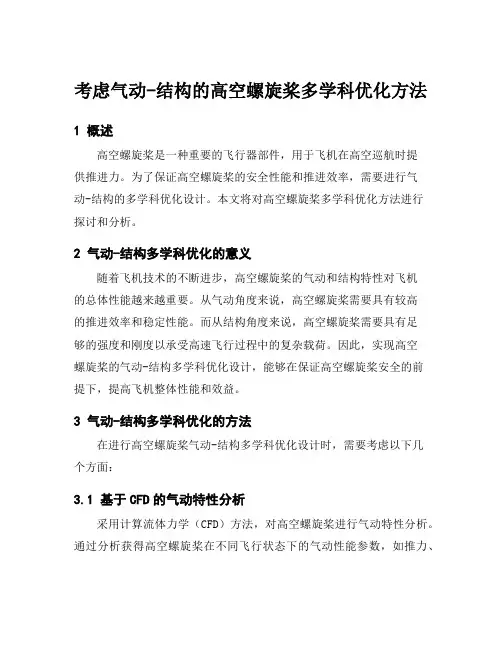

考虑气动-结构的高空螺旋桨多学科优化方法1 概述高空螺旋桨是一种重要的飞行器部件，用于飞机在高空巡航时提供推进力。

为了保证高空螺旋桨的安全性能和推进效率，需要进行气动-结构的多学科优化设计。

本文将对高空螺旋桨多学科优化方法进行探讨和分析。

2 气动-结构多学科优化的意义随着飞机技术的不断进步，高空螺旋桨的气动和结构特性对飞机的总体性能越来越重要。

从气动角度来说，高空螺旋桨需要具有较高的推进效率和稳定性能。

而从结构角度来说，高空螺旋桨需要具有足够的强度和刚度以承受高速飞行过程中的复杂载荷。

因此，实现高空螺旋桨的气动-结构多学科优化设计，能够在保证高空螺旋桨安全的前提下，提高飞机整体性能和效益。

3 气动-结构多学科优化的方法在进行高空螺旋桨气动-结构多学科优化设计时，需要考虑以下几个方面：3.1 基于CFD的气动特性分析采用计算流体力学（CFD）方法，对高空螺旋桨进行气动特性分析。

通过分析获得高空螺旋桨在不同飞行状态下的气动性能参数，如推力、扭矩、升力系数、阻力系数等。

在气动特性分析中，需要考虑高空飞行过程中较高的马赫数和迎角，以保证模拟结果的准确性。

3.2 结构特性分析基于有限元分析（FEA）方法，对高空螺旋桨进行结构特性分析。

通过建立高空螺旋桨的有限元模型，获得高空螺旋桨在不同工作状态下的应力、应变等结构特性参数。

结构特性分析需要考虑高空飞行对高空螺旋桨的冲击载荷，以保证模拟结果的准确性。

3.3 多学科优化将气动特性分析和结构特性分析的结果进行集成，并引入多学科优化（MDO）算法进行联合优化。

在MDO算法中，将气动-结构特性作为目标函数进行优化，在保证高空螺旋桨处于安全状态的前提下，最大化高空螺旋桨的推进效率和整体性能。

3.4 效果验证在进行多学科优化之后，需要对优化结果进行验证。

采用CFD和FEA模拟方法，对优化后的高空螺旋桨进行气动和结构特性分析，比较其与未优化前的高空螺旋桨的异同。

在验证中，需要重点关注高空螺旋桨的推进效率和安全性能。

飞机螺旋桨的性能分析与设计作为一款广泛应用于航空领域的飞行器传动装置，螺旋桨具备重要的支撑作用。

它是约翰·佩利在1903年首次成功飞行中所使用的动力装置，也是飞机中功率传递的关键部件之一。

由于螺旋桨可以将发动机的动力转化为推力，进而将飞机推向上空，因此其性能和设计对于航空安全和飞行性能至关重要。

螺旋桨的基本结构和工作原理飞机螺旋桨由前后两部分组成，前部为主桨叶片，后部为尾部。

叶片的形状以及角度决定了飞机推力的大小和方向。

它们通常由较坚硬的金属制成，经过一系列复杂的机械加工和热处理工艺，以保证强度和韧性。

螺旋桨通过经过调整的角度和叶片形状来调整飞机前进方向和推力大小，从而影响飞机的速度和升力。

螺旋桨的性能分析螺旋桨的性能评估可以从两个角度来考虑，一个是静态性能，另一个是动态性能。

静态性能通常包括整个螺旋桨工作范围中的进气流动、转速和叶片的扭曲效应分析，以及对螺旋桨在空气中推力的测量与预测。

举个例子，对于使用飞机的目的是承载货物的运输机，螺旋桨需要在飞行开始阶段大量加速以便使飞机起飞，同时也需要有足够的拉力，使飞机在数字高速飞行时保持高安全性的速度。

而在降落的过程中，螺旋桨会自动减速来减缓飞机速度，这时需要更多的曲率，以便更好地脱离空气。

在静态性能的考虑中，还应考虑螺旋桨与飞机的匹配程度，以及螺旋桨和发动机之间的协同作用呢。

另一个方面就是动态性能，通常需要考虑的问题有螺旋桨的振动模式，叶片的曲度，以及强度等参数。

这些参数将直接影响螺旋桨的推力和转速，因此它们必须被精细地设计和注意。

在动态性能中，通过计算机模拟和实验测量，可以确定螺旋桨的各项动态性能参数，并绘制出性能图以便评估和改进螺旋桨的性能，从而保证飞机的稳定性和安全性。

螺旋桨的设计螺旋桨的设计是一个基于多个因素评估的过程。

在进行设计之前，可以通过模拟和实验来确定范围，以保证设计的成本和效益。

在螺旋桨的设计中，需要考虑的问题包括螺旋桨的重量、材料的使用、机械加工精度、叶片的强度和扭曲效应等。

无人机螺旋桨叶片结构
1. 材料选择，螺旋桨叶片通常采用复合材料或铝合金制造。

复
合材料具有高强度和轻质的特点，有助于提高螺旋桨的效率和性能。

铝合金则具有良好的耐腐蚀性和强度，适用于一些特定的飞行需求。

2. 结构设计，螺旋桨叶片的结构设计通常包括叶片的外形、横
截面形状、厚度分布等。

这些设计要考虑到飞行速度、推力需求、
噪音控制等因素，以确保螺旋桨叶片在飞行中能够提供稳定的推进
力和良好的飞行特性。

3. 空气动力学特性，螺旋桨叶片的设计也需要考虑其空气动力
学特性，包括叶片的扭曲、弯曲和横向形状等。

这些设计可以影响
螺旋桨叶片的升力和阻力，进而影响无人机的飞行性能和燃油效率。

4. 制造工艺，螺旋桨叶片的制造通常涉及复杂的工艺，包括模
具制造、层叠成型、热固性树脂固化等步骤。

这些制造工艺需要精
密的控制和高质量的材料，以确保螺旋桨叶片的质量和性能。

5. 耐久性和维护，螺旋桨叶片的耐久性和维护也是设计考虑的
重要因素。

设计上需要考虑到叶片的疲劳寿命、抗冲击性能以及易
于维护的特点，以确保螺旋桨叶片在长期使用中能够保持良好的性能和安全性。

总的来说，无人机螺旋桨叶片的结构设计涉及材料选择、空气动力学特性、制造工艺、耐久性和维护等多个方面，需要综合考虑飞行性能、安全性和经济性等因素，以确保螺旋桨叶片能够在各种飞行条件下发挥良好的作用。

螺旋桨设计与绘制汇总螺旋桨是一种船舶和飞机上常用的推进装置，其设计与绘制涉及到多个方面，包括几何形状、流体力学、材料力学等等。

以下是关于螺旋桨设计与绘制的汇总，详细介绍了各个方面的内容。

一、螺旋桨的几何形状设计1.螺旋桨的基本几何形状包括螺距、叶片数、叶片截面形状等。

确定螺距时需要考虑推进效率和船舶/飞机的性能需求，叶片数的选择影响到螺旋桨的稳定性和噪音产生。

叶片截面形状通常为翼型，需要进行流线型设计，以减少阻力和音响。

2.利用计算机辅助设计软件进行螺旋桨的三维模型设计，可采用实体造型或曲面造型方法。

实体造型较为简单，但不易调整；曲面造型则可以更加灵活地对螺旋桨进行优化。

二、螺旋桨的流体力学设计1.螺旋桨受到的流体力学作用主要包括阻力、升力和扭矩。

螺旋桨的叶片形状和叶片曲度将直接影响这些力的大小和分布。

三、螺旋桨的静力学和强度设计1.螺旋桨在运行时会受到来自流体力学、离心力和惯性力等载荷的作用，因此需要进行强度和振动分析。

静力学分析用于确定螺旋桨的刚度和变形情况，而动力学分析则用于确定螺旋桨的共振频率和临界速度。

2.使用有限元分析软件对螺旋桨进行强度和振动分析，以确保螺旋桨在运行时不会发生破裂或共振失效。

四、螺旋桨的材料选择和制造工艺1.螺旋桨常用的材料包括高强度钢、铝合金、复合材料等。

材料的选择主要考虑到强度、耐腐蚀性和重量等因素。

复合材料由于具有轻质、高强度和良好的耐腐蚀性能，逐渐在螺旋桨制造中得到应用。

2.螺旋桨的制造工艺包括铸造、锻造、机械加工和涂装等。

涂装工艺对螺旋桨的表面光滑度和耐腐蚀性都有重要影响。

总结：螺旋桨的设计与绘制涉及到几何形状、流体力学、静力学和强度分析、材料选择和制造工艺等多个方面。

设计过程中需要使用计算机辅助设计软件和CFD软件进行模拟和优化，并结合有限元分析软件进行强度和振动分析。

材料的选择需要考虑到强度、耐腐蚀性和重量等因素。

制造工艺包括铸造、锻造、机械加工和涂装等。

机械环境
螺旋桨在工作中受到机械 力的作用，如扭矩、弯矩 等。
03
螺旋桨的空气动力特性
螺旋桨的推力与阻力
推力
螺旋桨通过旋转产生向前的推力，推 力的大小取决于桨叶的面积、桨叶的 形状以及螺旋桨的转速。
阻力
螺旋桨在旋转过程中会受到空气阻力 的作用，阻力的大小与螺旋桨的形状 、桨叶的表面粗糙度以及飞行速度有 关。
定地工作。
效率优先原则
03
以螺旋桨的工作效率为目标，进行优化设计，提高推进效率。
优化设计的实践与应用
船舶行业
为船舶提供高效、稳定的推进力， 提高船舶的航行性能和燃油经济 性。
航空领域
用于小型飞机和直升机的螺旋桨设 计，提高飞行性能和稳定性。
风力发电
用于风力发电机组的风力螺旋桨设 计，提高风能利用率和发电效率。
轴
将螺旋桨连接到发动机或 电动机的旋转轴。
螺旋桨的工作方式
旋转
螺旋桨通过旋转产生推力，推动 船舶或飞机前进。
推进
螺旋桨产生的推力与前进方向相 反，产生推进力使船舶或飞机前 进。
螺旋桨的工作环境
流体动力环境
螺旋桨在流体中旋转，受 到流体的作用力和反作用 力。
气动环境
对于飞机螺旋桨，气动环 境对其工作性能有很大影 响，包括气流速度、压力、 温度等。
螺旋桨的旋转与稳定性
旋转
螺旋桨通过旋转产生推力，推动飞机 前进。螺旋桨的旋转稳定性决定了飞 机的飞行稳定性。
稳定性
螺旋桨的设计和制造精度对旋转稳定 性有很大影响，良好的旋转稳定性有 助于提高飞行的安全性。
螺旋桨的效率与功率
效率
螺旋桨的效率是指其将发动机功率转化为推力的效率，效率高的螺旋桨能够更 有效地利用发动机功率。

螺旋桨气动外形设计
# 1、螺旋桨气动基础知识
螺旋桨气动学是一门讨论气动系统中流体动力学性质的科学，也是在空气动力学中专门探讨和研究螺旋桨特性的一门学科。

螺旋桨气动学不仅研究固定螺旋桨的性能，而且研究螺旋桨本身的运动对其特性和要求的影响，因而，它的研究范围涉及飞机的发动机物理结构、俯仰活动装置的性能、6 旋翼高速飞行器的性能以及汽轮机发动机的运行等。

螺旋桨气动学可以从分析的角度，从螺旋桨的机械特性和圆柱螺旋桨的装置特性以及气体力学特性和流动性能等角度来研究螺旋桨的特性。

# 2、螺旋桨气动外形设计
螺旋桨气动外形设计是根据螺旋桨气动学原理，使用CAD软件，实现一定性能要求的螺旋桨气动自由外形的设计，即研究外形的几何特征，如螺旋桨的几何外形，线条的平滑程度和螺旋桨叶片的连接角度等。

在实践中，螺旋桨气动外形设计有三种不同的方法，分别是手工绘制外形、数学曲线拟合法和三维建模拟合法。

1、手工绘制外形：手工绘制外形是根据工程师的经验参考、螺旋桨气动特性矩
形图和其他参数图，使用CAD软件实现螺旋桨外形的手工绘制，比较简单，但是精度相对较低。

2、数学曲线拟合法：可以将一维的几何数学曲线空间投影到螺旋桨叶片外形上，从而实现螺旋桨外形的数学曲线拟合，据此计算螺旋桨外形的几何参数，这种方法比较准确，但计算量较大，容易被误差影响。

3、三维建模拟合法：采用三维建模拟合法，可以通过将螺旋桨外形由两个平面坐标系组成的面段，变换成三维坐标系下三维立体模型，根据假设的几何参数，实现三维模型的拟合，这种方法简单实用，且精度较高，可以用于螺旋桨气动外形设计。

螺旋桨推进力学分析及优化设计导语：螺旋桨作为船舶和飞机等交通工具的关键部件，其推进力学分析和优化设计对于提高交通工具的性能至关重要。

本文将对螺旋桨的推进力学进行深入探讨，并提出一些优化设计的思路。

一、螺旋桨的工作原理螺旋桨是通过旋转产生推力，从而推动交通工具前进。

其工作原理可以简单概括为流体力学中的牛顿第三定律：每个动作都有一个相等且反向的反作用力。

当螺旋桨旋转时，它将水或空气推向后方，而反作用力则将船舶或飞机向前推进。

二、螺旋桨的推进力学分析1. 推进效率推进效率是衡量螺旋桨性能的关键指标。

推进效率取决于螺旋桨的推力和功率之间的比值。

理想情况下，推进效率应该接近100%，即所有输入的能量都被转化为推进力。

然而，在实际应用中，由于流体的粘性和其他损耗，推进效率往往低于理想值。

2. 推力的产生螺旋桨产生推力的原理是通过改变流体的动量来实现的。

当螺旋桨旋转时，它将流体加速并改变其动量方向，从而产生推力。

推力的大小取决于螺旋桨的旋转速度、叶片的形状和数量，以及流体的密度和速度等因素。

3. 水动力学效应在水中运行的船舶螺旋桨面临着水动力学效应的挑战。

例如，螺旋桨叶片周围的水流会形成旋涡，这会导致推进效率的降低。

此外，螺旋桨叶片与水的相互作用还会产生噪音和振动等问题。

因此，在螺旋桨的优化设计中，需要考虑如何减小水动力学效应对推进效率的影响。

三、螺旋桨的优化设计思路1. 叶片形状的优化螺旋桨叶片的形状对于推进效率具有重要影响。

通过优化叶片的几何形状，可以减小水动力学效应，提高推进效率。

例如，采用更加流线型的叶片形状可以减小阻力，提高推进效率。

2. 叶片材料的选择叶片材料的选择也对螺旋桨性能有着重要影响。

优质的材料可以提高螺旋桨的强度和耐久性，减小振动和噪音。

同时，材料的轻量化也可以降低螺旋桨的重量，提高推进效率。

3. 流体力学模拟与实验验证为了更好地理解螺旋桨的推进力学，可以借助流体力学模拟和实验验证的方法。

螺旋桨的气动设计和参数化思考1 依据空气动力学螺旋桨理论设计螺旋桨在本文中，我们将会考虑螺旋桨在轴向产生推力。

桨叶有可变的曲线和扭转角，在改进中，毛边轴被假定为直线并位于平面中。

采用的空气动力学理论基于经典结论[1]、[2],从涡流理论，机翼理论和动量理论的积分获得。

当采用涡流理论后，螺旋桨推力和扭矩被表示为沿桨叶周向的方程。

具有最小能量耗散的推力分布是通过变分法来获得的，采用普朗特简化方法[3]。

如果机翼理论被选来表示桨叶空气动力学的行为，推力和扭矩可以从作用于桨叶无穷小单元上的基本升力和阻力的积分获得。

诱导速度的计算是局部结合机翼理论和能量守恒原理。

1.1 涡流理论表1表示一类桨叶单元。

接下来文中用到的符号的意思可以在相关术语里找到，这些术语被表示在同一张图表中。

流过一个给定的截面的实际速度E V ,是由表观速度的矢量和A V 给出，同时考虑到截面中诱导速度的增量D u 。

A V 是前缘速度之和V 和截面的转动速度r Ω。

考虑位于沿叶片翼展位r 的桨叶单元dr，根据普朗特近似循环()r Γ可表示为：222exp 12p p r k nn r k R πωπΓ=⎧⎡⎪⎛⎫=--⎨ ⎪⎢⎝⎭⎣⎪⎩ 推力，扭矩和螺旋桨耗散的能量可以从沿单个叶片的单元积分与桨叶数量相乘后得到。

给出桨叶单元，空气动力单位力A d F ,推力dT,扭矩dM 和每秒最小耗散能量dPdf分别通过下列式子给出：()cos sin r sin cos A E E E d E d drV F dT drV dM rdrV d V drV P ρρδρδρδδ=Γ=Γ=Γ=ΓΩ-变分法要求最佳循环分布()r Γ的测定对于给定的推力T 要使能量损失最小化。

令-KV 为拉格朗日因子，推力与能量损耗的线性组合的导数为0。

相对于循环分布()r Γ求解所得方程，获得最小能量损失的条件： ()tan 1V K rδ=+Ω 位于螺旋桨水平位置坐标r 处截面的循环分布，实际速度和诱导速度可以通过下式表示：4cos sin p r KV k nπδδΓ= 21cos cos sin E r r K V V ωδδδΩ-+== 2sin cos tan 1cos D i EK K V u δδαδ==+ 给出n,T,V,Ω和R，拉格朗日乘积算子可通过两种不同方途径获得： a)通过隐式方程的数值求解()⎰+=R P rdr k K K V T 021124 πρ 其中()22111K r V KK +⎪⎪⎭⎫ ⎝⎛+=Ωb)通过相对第一阶项尽可能的忽略K2，这样简化方程的方式来获得，当∣K ∣<< 1时，就有：214 V F T K πρ=其中()()dr F R r V r k r P ⎰+=01222ΩΩ1.2机翼理论 如引言中所述，机翼理论使得推力的计算以及扭矩的获得，通过作用于桨叶无穷小单元dr 处的气动力积分，当螺旋桨在给定的一个操作条件下。

高强度钛合金螺旋桨的结构设计与制造引言随着科技的不断发展与进步，航空工业的发展也日益迅速。

作为飞行器重要部件之一，螺旋桨的设计与制造技术也面临着新的挑战。

本文将重点探讨高强度钛合金螺旋桨的结构设计与制造方面的问题。

一、高强度钛合金的特性高强度钛合金具有许多优秀的机械性能，如高强度、低密度、优良的韧性等。

这些特性使得高强度钛合金成为航空航天领域中重要的材料之一。

螺旋桨作为承受巨大载荷的部件，使用高强度钛合金能够提供更好的结构强度和稳定性。

二、螺旋桨的结构设计原则1. 轻量化设计：由于螺旋桨的工作状态需要承受巨大的离心力和载荷，轻量化设计是非常重要的。

通过使用高强度钛合金材料，可以在保证结构强度的同时减轻整体重量，提高飞行器的性能。

2. 强度与刚度的平衡：设计螺旋桨结构时，需要兼顾强度和刚度的平衡。

过高的刚度会增加材料的使用量，造成不必要的重量增加；而强度过低则会导致螺旋桨在工作时出现破裂等严重问题。

合理的结构设计需要在保证强度和刚度的前提下最小化结构重量。

3. 流体力学性能的优化：螺旋桨作为飞行器的重要推进装置，其涡动特性对飞机的性能具有重要影响。

在设计过程中，需要通过数值模拟和实验验证等手段优化螺旋桨的气动特性，减小涡流生成和气动噪声。

三、高强度钛合金螺旋桨的制造技术1. 钛合金材料的选择：钛合金材料的选择对于高强度钛合金螺旋桨的制造至关重要。

合适的材料应具备良好的可加工性、耐腐蚀性和疲劳强度。

通过合理的合金设计和热处理工艺，可以进一步提高材料的性能和导热性。

2. 制造工艺的优化：高强度钛合金的制造过程中，需要采用合适的工艺来保证材料的性能和结构的稳定性。

常用的制造工艺包括热压成形、热等静压成形和精密铸造等。

通过优化工艺参数和采用先进的数控加工设备，可以减小材料的变形和残余应力，提高制造效率和产品质量。

3. 检测与质量控制：在高强度钛合金螺旋桨的制造过程中，需要对材料和结构进行多种检测手段的应用。

靠桨叶在空气中旋转将发动机转动功率转化为推进力或升力的装置，简称螺旋桨。

它由多个桨叶和中央的桨毂组成,桨叶好像一扭转的细长机翼安装在桨毂上,发动机轴与桨毂相连接并带动它旋转。

中国明代（1368～1644年）民间的玩具“竹蜻蜓”实际上是一种原始的螺旋桨。

喷气发动机出现以前，所有带动力的航空器无不以螺旋桨作为产生推动力的装置。

目前螺旋桨仍用于装活塞式和涡轮螺旋桨发动机的亚音速飞机。

直升机旋翼和尾桨也是一种螺旋桨。

原理螺旋桨旋转时，桨叶不断把大量空气（推进介质）向后推去，在桨叶上产生一向前的力，即推进力。

一般情况下，螺旋桨除旋转外还有前进速度。

如截取一小段桨叶来看，恰像一小段机翼，其相对气流速度由前进速度和旋转速度合成（图1 ）。

桨叶上的气动力在前进方向的分力构成拉力。

在旋转面内的分量形成阻止螺旋桨旋转的力矩，由发动机的力矩来平衡。

桨叶剖面弦(相当于翼弦)与旋转平面夹角称桨叶安装角。

螺旋桨旋转一圈，以桨叶安装角为导引向前推进的距离称为桨距。

实际上桨叶上每一剖面的前进速度都是相同的，但圆周速度则与该剖面距转轴的距离（半径）成正比，所以各剖面相对气流与旋转平面的夹角随着离转轴的距离增大而逐步减小，为了使桨叶每个剖面与相对气流都保持在有利的迎角范围内，各剖面的安装角也随着与转轴的距离增大而减小。

这就是每个桨叶都有扭转的原因。

空气螺旋桨螺旋桨效率以螺旋桨的输出功率与输入功率之比表示。

输出功率为螺旋桨的拉力与飞行速度的乘积。

输入功率为发动机带动螺旋桨旋转的功率。

在飞机起飞滑跑前，由于前进速度为零，所以螺旋桨效率也是零，发动机的功率全部用于增加空气的动能。

随着前进速度的增加,螺旋桨效率不断增大，速度在200～700公里/时范围内效率较高,飞行速度再增大,由于压缩效应桨尖出现波阻，效率急剧下降。

螺旋桨在飞行中的最高效率可达85％～90％。

螺旋桨的直径比喷气发动机的大得多，作为推进介质的空气流量较大，在发动机功率相同时，螺旋桨后面的空气速度低,产生的推力较大,这对起飞（需要大推力）非常有利。
