第1讲 汽车电路的组成、特点和类型

教案-汽车电路分析教案第一章：汽车电路基础知识1.1 汽车电路的组成电源：电池、发电机控制单元：ECU、ABS等用电设备：灯光、仪表、空调等电路保护元件：熔断器、继电器等1.2 汽车电路的符号与表示方法电源符号：电池、发电机控制单元符号：ECU、ABS等用电设备符号：灯光、仪表、空调等电路保护元件符号：熔断器、继电器等1.3 汽车电路的连接方式串行连接：依次连接，电流依次流过每个元件并行连接：连接，电流分支流过每个元件混联连接：串行与并行相结合的连接方式第二章：汽车电路图的识读与分析2.1 汽车电路图的识读方法了解电路图的符号与表示方法掌握电路图的布局与线路走向熟悉电路图的标注与说明2.2 汽车电路图的分析步骤确定电源与控制单元的位置与连接关系分析用电设备的连接方式与工作原理判断电路保护元件的设置与作用理清整个电路的信号流向与控制逻辑2.3 汽车电路图的案例分析以一个具体的汽车电路图为例，进行识读与分析分析电路图中的电源、控制单元、用电设备、电路保护元件等解释电路图中各个元件的功能与作用第三章：汽车电路故障诊断与检测3.1 汽车电路故障的类型与原因断路故障：线路断开、接触不良短路故障：线路短路、搭铁电器元件故障：保险丝熔断、继电器损坏等3.2 汽车电路故障诊断方法视觉检查：检查线路是否破损、松动等电阻测量：测量线路的电阻值，判断是否存在断路或短路电压测量：测量电路的电压值，判断电路的工作状态3.3 汽车电路故障检测工具与设备试灯：检查电路的通断情况万用表：测量电路的电压、电流、电阻等参数示波器：分析电路的波形，诊断故障原因第四章：汽车电路维修与保养4.1 汽车电路维修的基本原则安全第一：确保维修过程中的人员安全与车辆安全先简后繁：先检查简单的故障，再逐步排查复杂的故障逐步排除：从最容易出现故障的部位开始检查，逐步缩小故障范围4.2 汽车电路维修的注意事项断电操作：进行电路维修时，务必确保车辆断电，避免触电风险清洁保养：定期清洁电路板、线路等，保持电路的正常工作状态更换元件：更换损坏的电器元件时，选用质量可靠的配件4.3 汽车电路保养的方法与周期定期检查：每隔一定周期，对汽车电路进行检查与维护检查熔断器：定期检查熔断器的状态，及时更换损坏的熔断器检查线路：定期检查线路的破损、老化等情况，及时进行修复或更换第六章：汽车电路常用诊断与检测技巧6.1 诊断技巧概述了解汽车电路的工作原理和故障特点运用试灯、万用表、示波器等工具进行诊断采用分段排查、对比测试等方法6.2 常用诊断技巧电源系统诊断：检查电池、发电机、电压调节器等控制单元诊断：读取故障码、分析数据流等用电设备诊断：检查灯光、仪表、空调等设备的电路电路保护元件诊断：检查熔断器、继电器等6.3 诊断案例分析分析实际案例，展示诊断过程和方法结合案例讲解如何运用诊断技巧解决问题第七章：汽车电路控制系统分析7.1 控制系统概述了解控制系统的组成和作用掌握控制单元（ECU）的工作原理和功能熟悉各类传感器的检测方法和技术7.2 常用控制系统分析发动机控制系统：点火、燃油、排放等子系统传动控制系统：自动变速器、手动变速器等制动控制系统：ABS、盘式、鼓式等车身控制系统：灯光、门窗、座椅等7.3 控制系统案例分析以实际案例为例，分析控制系统的工作原理和故障诊断方法第八章：汽车电路图的绘制与修改8.1 电路图绘制基础熟悉电路图的符号和表示方法掌握电路图的布局和线路走向了解电路图的标注和说明8.2 电路图的绘制技巧绘制电路图时，遵循一定的规范和标准利用专业软件进行电路图绘制和修改电路图的绘制案例分析8.3 电路图的修改与优化针对实际问题，对电路图进行修改和优化遵循安全、可靠、经济的原则进行电路设计第九章：汽车电路维修案例分析9.1 维修案例概述了解维修案例的背景和问题描述分析故障现象和可能的原因制定维修方案和步骤9.2 维修案例解析详细解析维修过程中的诊断和修复步骤分析维修过程中遇到的困难和解决方法总结维修经验和教训9.3 维修案例分享分享多个维修案例，供参考和学习第十章：汽车电路保养与维护10.1 保养与维护概述了解汽车电路保养和维护的重要性掌握电路保养和维护的基本原则和方法熟悉电路保养和维护的周期和内容10.2 电路保养与维护技巧定期检查电路板、线路等，保持电路的正常工作状态清洁保养电路，防止灰尘和油污积累更换损坏的电器元件，选用质量可靠的配件10.3 保养与维护案例分析分析实际案例，展示保养和维护过程及效果结合案例讲解如何进行汽车电路的保养与维护第十一章：新能源汽车电路分析11.1 新能源汽车电路特点了解新能源汽车电路与传统汽车电路的区别掌握新能源汽车电路的组成和功能熟悉新能源汽车电路的符号和表示方法11.2 新能源汽车电路分析方法分析新能源汽车电路图的布局和线路走向识别新能源汽车电路中的特殊元件和控制单元判断新能源汽车电路的工作原理和信号流程11.3 新能源汽车电路案例分析以一个具体的新能源汽车电路为例，进行分析和解读解释新能源汽车电路中各个元件的功能和作用第十二章：汽车电路检修与故障排除12.1 检修与故障排除概述了解汽车电路检修和故障排除的基本原则和方法掌握汽车电路检修和故障排除的步骤和技巧熟悉汽车电路检修和故障排除的工具和设备12.2 检修与故障排除技巧使用试灯、万用表、示波器等工具进行检修和故障排除采用分段排查、对比测试等方法确定故障部位遵循先简后繁、逐步排除的原则12.3 检修与故障排除案例分析分析实际案例，展示检修和故障排除过程及方法结合案例讲解如何解决汽车电路的故障问题第十三章：汽车电路改造与升级13.1 改造与升级概述了解汽车电路改造和升级的目的和意义掌握汽车电路改造和升级的基本原则和方法熟悉汽车电路改造和升级的步骤和技巧13.2 改造与升级技巧针对汽车电路的不足和缺陷进行改造和升级遵循安全、可靠、经济的原则进行电路设计选择合适的电器元件和设备，提高电路的性能和功能13.3 改造与升级案例分析分析实际案例，展示改造和升级过程及效果结合案例讲解如何进行汽车电路的改造与升级第十四章：汽车电路与电子技术的融合14.1 电子技术与汽车电路的融合了解电子技术在汽车电路中的应用和影响掌握汽车电路与电子技术融合的特点和优势熟悉汽车电路与电子技术融合的发展趋势14.2 汽车电路与电子技术的融合应用分析汽车电路与电子技术融合的案例和应用了解汽车电路与电子技术融合的技术和原理探讨汽车电路与电子技术融合的未来发展方向14.3 汽车电路与电子技术的融合挑战与机遇分析汽车电路与电子技术融合所面临的挑战和问题探讨汽车电路与电子技术融合所带来的机遇和前景第十五章：汽车电路与安全15.1 汽车电路与安全的关系了解汽车电路安全的重要性和影响因素掌握汽车电路安全的基本原则和方法熟悉汽车电路安全的技术和设备15.2 汽车电路安全技术分析汽车电路安全技术的原理和应用了解汽车电路安全设备的组成和功能探讨汽车电路安全技术的发展趋势15.3 汽车电路安全事故案例分析分析实际案例，展示汽车电路安全事故的类型和原因结合案例讲解如何预防汽车电路安全事故的发生总结汽车电路安全经验和教训，提高安全意识重点和难点解析本文主要介绍了汽车电路的基础知识、电路图的识读与分析、电路故障诊断与检测、电路维修与保养、新能源汽车电路分析、电路控制系统分析、电路图的绘制与修改、电路维修案例分析、电路保养与维护、新能源汽车电路检修与故障排除、汽车电路改造与升级、汽车电路与电子技术的融合、汽车电路与安全等内容。

汽车电路识图基础课电路概念：汽车用导线车身把电源（蓄电池和发电机）、过载保持装置、控制器和用电器等装置连接起来，构成电流途径称为汽车电路。

开关、电源、线束（中间部分）保险丝、继电器、导线、继电器汽车电路的组成：（1）电源电路：由蓄电池、发电机及电压调节器和工作情况显示装置等组成，其主要任务是对全车所有用电设备供电并维持供电电压稳定。

汽车电线又称低压电线,汽车电线都是铜质多蕊软线，有些软线细如毛发,柔软而不容易折断。

导线是汽车电器线路的基础元件，均采用多股铜线汽车导线的分类按承受电压的高低分类：高压导线和低压导线。

高压导线高压导线结构；铜芯线阻尼线（1）高压导线用途：传递点火系高压（2）高压导线特点：绝缘包层厚、线芯面积小。

带阻尼的高压线可抑制和衰减点火系统产生的高频电子波，降低对无线电设备及电控装置的干扰。

低压导线低压导线的种类：普通导线起动电缆搭铁电缆普通低压导线带绝缘层的铜质多股软线，导线的截面积主要根据其工作电流来选择，导线截面不得小于0.5mm2。

导线截面在4mm2以上采用单色线，4mm2以下采用双色线。

起动电缆带绝缘包层的大截面铜质或铝质多丝软线，接蓄电池和起动机。

蓄电池搭铁线1）、一种带绝缘层或者另一种不带绝缘层的扁形软铜线。

2）、作用：连接蓄电池与汽车金属部分，利于电路形成回路。

低压导线标称截面积所允许的负载电流。

导线截面积导线的截面积根据所用电气设备的电流值确定。

为保证导线有足够的机械强度，规定截面积不能小于0.5m㎡。

根据用电设备的负载电流大小选择导线的截面积。

其一般原则为：长时间工作的电气设备可选用实际载流量60%的导线；短时间工作的用电设备可选用实际载流量60%－100%之间的导线。

同时，还应考虑电路中的电压降和导线发热等情况，以免影响用电设备的电气性能和超过导线的允许温度。

为保证一定的机械强度，一般低压导线截面积不小于0.5mm2。

个别轿车导线截面积也有0.3、0.5、.85、1.25、2、3和5等多个规格汽车12V电系低压导线的推荐规格见表。

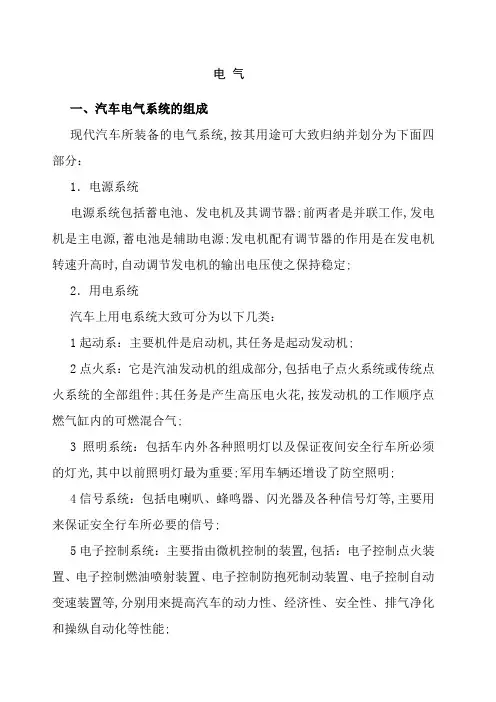

电气一、汽车电气系统的组成现代汽车所装备的电气系统,按其用途可大致归纳并划分为下面四部分：1．电源系统电源系统包括蓄电池、发电机及其调节器;前两者是并联工作,发电机是主电源,蓄电池是辅助电源;发电机配有调节器的作用是在发电机转速升高时,自动调节发电机的输出电压使之保持稳定;2．用电系统汽车上用电系统大致可分为以下几类：1起动系：主要机件是启动机,其任务是起动发动机;2点火系：它是汽油发动机的组成部分,包括电子点火系统或传统点火系统的全部组件;其任务是产生高压电火花,按发动机的工作顺序点燃气缸内的可燃混合气;3照明系统：包括车内外各种照明灯以及保证夜间安全行车所必须的灯光,其中以前照明灯最为重要;军用车辆还增设了防空照明;4信号系统：包括电喇叭、蜂鸣器、闪光器及各种信号灯等,主要用来保证安全行车所必要的信号;5电子控制系统：主要指由微机控制的装置,包括：电子控制点火装置、电子控制燃油喷射装置、电子控制防抱死制动装置、电子控制自动变速装置等,分别用来提高汽车的动力性、经济性、安全性、排气净化和操纵自动化等性能;6辅助电器：包括电动刮水器、低温起动预热装置、空调器、收录机、点烟器、防盗装置、玻璃升降器、座椅调节器等;辅助电器有日益增多的趋势,主要向舒适、娱乐、保障安全方面发展;3．检测系统包括各种检测仪表如电压表、电流表、水温表、油压表、燃油表、车速里程表、发动机转速表和各种报警灯,用来监测发动机和其它装置的工作情况;4．配电系统配电系统包括中央接线盒、电路开关、保险装置、插接件和导线等,以保证线路工作的可靠性和安全性;二、汽车电气系统电系的特点汽车电气系统具有以下四个特点：1．低压汽车电系的额定电压有12伏V、24V两种,汽油车普遍采用12V电系,而柴油车多采用24V电系;电器产品额定运行端电压,对发电装置12V 电系为14V；对24V电系为28V;对用电设备电压在～倍额定电压范围内变动时应能正常工作;2．直流汽车电系采用直流是因为起动发动机的启动机,为直流串激式电动机,其工作时必须由蓄电池供电,而蓄电池消耗电能后又必须用直流电来充电;3．单线制是指从电源到用电设备只用一根电线连接,而另一根导线则由金属部分如车体、发动机等代替作为电器回路的接线方式,具有节省导线、简化线路、方便安装检修、电器元件不需与车体绝缘等优点而得到广泛采用;但在个别情况下,也采用双线制;4．负极搭铁采用单线制时,蓄电池的负极必须用导线接到车体上,称为负极搭铁,这是国家标准规定的,也是交流发电机正常工作的必要条件;第二节蓄电池的构造与识别一、蓄电池的与类型一功用蓄电池是一种可逆的低压直流电源,是汽车电源的重要组成部分;蓄电池既能将化学能转换为电能,也能将电能转换为化学能;它的作用是：1．起动发动机时,供给起动机大电流,故称为起动型蓄电池;2．在发电机不发电或电压较低的情况下向用电设备供电;3．当用电设备短时间耗电超过发电机供电能力时,协助发电机向用电设备供电;4．蓄电池存电不足,而发电机负载又较小时,它可将发电机的电能转变为化学能储存起来即充电;另外,蓄电池相当于一个大电容器,它可随时将发电机产生的过电压吸收掉,起到保护晶体管、延长其使用寿命的作用;二类型按其外部结构可分为：橡胶槽和塑料槽蓄电池;按其性能可分为：湿荷电、干荷电和免维护蓄电池等;目前汽车上广泛采用干荷电、免维护塑料槽的铅酸蓄电池;二、蓄电池的结构和识别铅酸蓄电池的构造如图4-1所示;它主要有极板、隔板、电解液和外壳等部分组成;1．极板极板分正极板和负极板,每片极板均由栅架和活性物质构成;制成正极板上的活性物质为二氧化铅,呈棕红色；负极板上的活性物质为海绵状纯铅,呈青灰色;为了增大蓄电池的容量,需要把正、负极板分别焊成极板组,且负极板组比正极板组多一片;图4-1干荷电蓄电池的结构1-外壳 2-正极板 3-加液孔螺塞 4-电池盖 5-负极柱 6-负极板组7-正极板组 8-隔板9-负极板 10-正极板2．隔板隔板通常用木质、微孔橡胶、微孔塑料或玻璃纤维制成;隔板安装在正负极板之间,防止正负极板相碰而短路;隔板一面制有沟槽,装配时有沟槽面应竖直面向正极板;3．电解液电解液由纯净硫酸与蒸馏水按一定比例配制而成;其密度大小可用密度计测量,一般为～1.30g／cm3之间;4．外壳蓄电池外壳用橡胶或塑料制成整体,用以储存电解液和支承极板;相邻两单格之间有隔壁,把每个外壳分成三个或六个单格;5．极柱与穿壁式联条每个单格电池都有正、负两个极柱,分别连接正、负极板组,连接正极板组的叫正极柱,连接负极板组的叫负极柱;正极柱接起动机开关接柱,负极柱接车架接铁;穿壁式联条用来连接相邻单格电池的正、负极柱,使单格电池相互串联成多伏的电池;如一只12V 的蓄电池由6个单格电池串联而成;三、蓄电池的型号标志根据原机械工业部标准JB2599-1985铅蓄电池产品型号编制方法规定,蓄电池型号由三部分组成,各部分之间用破折号分开,其内容及排列如下：1串联单格电池数;指一个整体壳体内所包含的单格电池数目,用阿拉伯数字表示;2电池类型;根据蓄电池主要用途划分;启动型蓄电池用“Q ”表示,代号“Q ”是汉字“起”的第一个拼音字母;3电池特征;为附加部分,仅在同类用途的产品具有某种特征,而在型号中又必须加以区别时采用;如用干荷电蓄电池,则用汉字“干”的第二个拼音字母“A ”表示；如为无需免维护蓄电池,则用“无”字的第一个拼音字母“W ”来表示;当产品同时具有两种特征时,原则上应按表4-11串联单格电 池 数 2 蓄电池类 型 3 蓄电池类 型 4 额 定 容 量 5 特 殊性 能顺序用两个代号并列表示;4额定容量;是指20h率额定容量,用阿拉伯数字表示,单位为安培·小时A·h,在型号中可略去不写;蓄电池容量通常以正极板的片数n来估算,每片标准正极板额定容量Cs 为15 Ah,则蓄电池额定容量C20 = Cs·n;5特殊性能;在产品具有某些特殊性能时,可用相应的代号加在型号末尾表示;如“G”表示薄型极板的高启动率电池,“S”表示采用工程塑料外壳与热封合工艺的蓄电池;表4-1 蓄电池产品特征代号例1：东风EQ2102型越野汽车用6-QW-180型蓄电池：表示由6个单格电池组成,额定电压为12V,额定容量为180A·h的启动型免维护蓄电池;例2：解放CQ1121J载货汽车用6-QAW-180型蓄电池：表示由6个单格电池组成,额定电压为12V,额定容量为180A·h的启动型干荷电免维护蓄电池;例3：北京BJ2020型吉普车用6-QA-60型蓄电池：表示由6个单格电池组成,额定电压为12V,额定容量为60A·h的启动型干荷电蓄电池;四、铅酸蓄电池工作原理铅酸蓄电池的充、放电是由正极板上的活性物质二氧化铅PbO2和负极板上的活性物质海绵状的纯铅Pb与电解液中的硫酸H2SO4发生化学反应来完成的;一电动势的建立当正、负极板浸入电解液后,在单格蓄电池的正负极柱间产生电动势;在正极板处,少量PbO2溶入电解液,与水H2O生成PbOH4,再分解成四价铅离子Pb4+和氢氧根离子OH－;即：PbO2＋2H2O→PbOH4 PbOH4 Pb4+＋4OH－Pb4+沉附于极板的表面,OH－留在电解液中,使正极板相对于电解液具有正电位;当达到平衡时,约为＋;在负极板处金属铅受到两方面的作用,一方面它有溶解于电解液的倾向,因而有少量铅进入溶解,生成二价铅离子Pb2＋,在极板上留下两个电子2e,使极板带负电；另一方面,由于正、负电荷的吸引,Pb2＋有沉附于极板表面的倾向;当两者达到平衡时,溶解便停止,负极板相对于电解液具有负电位,约为－;因此,在外电路未接通,反应达到相对平衡状态时,蓄电池的电动势为：－－＝这是单格蓄电池正负极间的电动势,对于6个单格串联而成的一块蓄电池,则其电动势为×6＝;二放电过程将蓄电池的化学能转换为电能的过程称为放电过程,如图4-2a所示;图4-2 蓄电池充放电过程a放电过程 b放电终了 c充电过程蓄电池接上负载,在电动势的作用下,电流从正极经过负载流向负极即电子从负极流向正极,使正极电位降低,负极电位升高,破坏了原有的平衡;电解液中H2SO4的电离过程为：H2SO4 2H＋＋SO24－在正极板处,Pb4+与电子结合变成Pb2＋,Pb2＋与电解液中的硫酸根离子SO24－结合生成PbSO4沉附于极板上,即：Pb4+＋2e→Pb2＋；Pb2＋＋SO24－→PbSO4;在负极板处,Pb2＋与电解液中的SO24－结合也生成PbSO4沉附于负极板上,而极板上的金属铅继续溶解,生成Pb2＋和电子,即：Pb－2e→Pb2＋；Pb2＋＋SO24－→PbSO4;在电解液中,H－和OH－结合生成水,即：4H－＋4OH－→2H2O;如果电路不中断,上述的化学反应继续进行,使正极板上的PbO2和负极板上的Pb都逐渐转变为PbSO4,电解液中的H2SO4含量逐渐减少而水含量增多,故电解液的相对密度下降;同时因PbSO4的导电性比PbO2和Pb 差,随其含量的逐渐增加其内阻增大,使供电能力下降;蓄电池在放电过程中总的化学反应方程式为：PbO2＋2H2SO4＋Pb＝2PbSO4＋2H2O三充电过程将电能转换成蓄电池的化学能的过程称为充电过程,如图4-2c所示;充电时,蓄电池应接直流电源,蓄电池的正极接电源正极,蓄电池负极接到电源负极;当电源电压高于蓄电池的电动势时,在电场力作用下,电流从蓄电池的正极流入,负极流出即驱使电子从正极经外电路流入负极;这时在正负极发生的化学反应正好与放电过程相反;在电场力的作用下,正、负极板上的硫酸铅和电解液中的水均发生电离;即：PbSO4⇔Pb2＋＋SO24－；H2O⇔H－＋OH－在正极板处,Pb2＋失去两个电子2e变成Pb4＋,与电解液中的OH－结合生成PbOH4;它又分解为PbO2和H2O,PbO2附着在正极板上,即：Pb2＋－2e→Pb4+；Pb4+＋4OH－→PbOH4；PbOH4⇔PbO2＋H2O;在负极板处,Pb2＋在电场力的作用下获得两个电子2e变成金属铅,并附着在负极板上;即：Pb2＋＋2e→Pb;在电解液中,H－和SO24－结合生成PbSO4,即：2H－＋SO24－→H2SO4;可见,在充电过程中,正、负极板上的PbSO4将逐渐恢复为PbO2和Pb,电解液中的硫酸含量逐渐增多,水含量逐渐减少;当PbSO4已基本还原成PbO2和Pb时,充电电流主要用来电解水,即2H2O→2H2↑＋O2↑,使正极冒出氧气O2,负极冒出氢气H2;充电电流越大,则冒气越多,极易使极板上的活性物质脱落;故在充电末期,充电电流以小为宜;蓄电池充电和放电过程是可逆的电化学反应过程,内部导电靠离子运动实现;如略去中间的化学反应过程可用下式表示：。

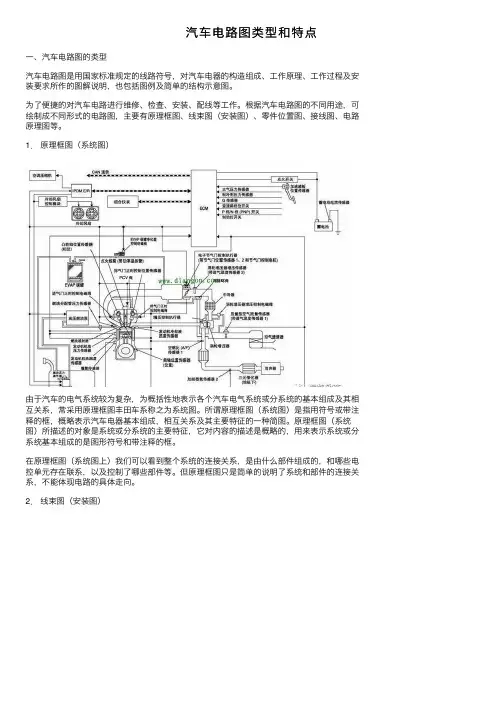

汽车电路图类型和特点⼀、汽车电路图的类型汽车电路图是⽤国家标准规定的线路符号，对汽车电器的构造组成、⼯作原理、⼯作过程及安装要求所作的图解说明，也包括图例及简单的结构⽰意图。

为了便捷的对汽车电路进⾏维修、检查、安装、配线等⼯作。

根据汽车电路图的不同⽤途，可绘制成不同形式的电路图，主要有原理框图、线束图（安装图）、零件位置图、接线图、电路原理图等。

1．原理框图（系统图）由于汽车的电⽓系统较为复杂，为概括性地表⽰各个汽车电⽓系统或分系统的基本组成及其相互关系，常采⽤原理框图丰⽥车系称之为系统图。

所谓原理框图（系统图）是指⽤符号或带注释的框，概略表⽰汽车电器基本组成，相互关系及其主要特征的⼀种简图。

原理框图（系统图）所描述的对象是系统或分系统的主要特征，它对内容的描述是概略的，⽤来表⽰系统或分系统基本组成的是图形符号和带注释的框。

在原理框图（系统图上）我们可以看到整个系统的连接关系，是由什么部件组成的，和哪些电控单元存在联系，以及控制了哪些部件等。

但原理框图只是简单的说明了系统和部件的连接关系，不能体现电路的具体⾛向。

2．线束图（安装图）随着汽车上的⽤电设备、电控单元越来越多需要的连接导线也越来越多。

为了安装⽅便、保护导线同时⽅便维修，将同路的许多导线⽤棉纱编织物或聚氯⼄烯塑料带包扎成束。

线束图是根据电⽓设备在汽车上的实际安装部位绘制的局部电路图。

在实际维修检测中线束图，可以帮助检测技术⼈员快速确定插接器位置，连接⾛线等。

整车电路线束图常⽤于汽车⼚总装线和修理⼚的连接、检修与配线。

线束图主要表明电线束与各⽤电器的连接部位、接线端⼦的标记、线头、插接器（连接器）的形状及位置等。

这种图⼀般不详细描绘线束内部的电线⾛向，只将露在线束外⾯的线头与插接器进⾏详细编号或⽤字母标记。

线束图按照布线位置和线束的功能可分为发动机舱线束、仪表板线束、底板线束、车⾝线束等。

3．零件位置图元件位置图是表现汽车⽤电设备零件安装位置的图⽰。

电路的基本组成及汽车电路的组成
电路的基本组成包括电源、负载、导线和开关。

电源是提供电流、电压或电能的设备，可以是电池、发电机或市电等。

负载是从电源提供的电能中消耗能量的设备，如灯泡、电动机或电子设备等。

导线用于连接电源、负载和其他电路元件，它可以是金属导线或印刷电路板等。

开关用于控制电路的通断，可以是普通的机械开关、触摸开关或电子开关等。

汽车电路的组成包括以下几部分：
1. 电源系统：由汽车电瓶提供电源，包括蓄电池、电源线路和保险丝等。

2. 充电系统：由发电机和稳压器组成，用于给电瓶充电并稳定电压。

3. 点火系统：包括火花塞、点火线圈和点火开关，用于点火燃烧汽油。

4. 启动系统：包括启动电机、离合器和启动开关，用于启动发
动机。

5. 灯光系统：包括前后大灯、转向灯、刹车灯等各种照明和信号灯。

6. 控制系统：包括发动机控制单元（ECU）、传感器和执行器，用于控制发动机的运行和排放。

7. 通信和娱乐系统：包括音响设备、收音机、GPS导航系统等，用于通信和娱乐。

以上仅为汽车电路的基本组成部分，不同车型和功能还可能有其他附加的电路组成。

汽车电路的种类类型有：
（1）电源电路
电源电路也称充电电路，是由蓄电池、发电机、调节器及充电指示装置等组成的电路。

（2）启动电路
启动电路是由起动机、启动继电器、启动开关及启动保护电路组成的电路。

（3）点火电路
点火电路是汽油发动机汽车特有的电路。

它由点火线圈、电子点火控制器、火花塞及点火开关组成。

（4）照明与灯光信号装置电路
照明与灯光信号装置电路是由前照灯、雾灯、示扇灯、转向灯、制动灯、倒车灯、车内照明灯及有关控制继电器和开关组成的电路。

（5）仪表信息系统电路
仪表信息系统电路是由仪表及其传感器、各种报警指示灯及控制器组成的电路。

（6）辅助电气装置电路
辅助电气装置电路是由为提高车辆安全性、舒适性等而设置的各种电气装置组成的电路。

（7）电子控制系统电路
电子控制系统电路主要由发动机控制系统、自动变速器及巡航控制系统、防抱死制动系统、安全气囊控制系统等电路组成。
