汽车电动后视镜检修

车辆电动折叠后视镜故障的排查和修复方法车辆的后视镜在行车中扮演着至关重要的角色，它们帮助驾驶员观察车辆后方的情况，确保交通安全。

然而，有时候车辆的电动折叠后视镜可能会出现故障，比如无法折叠、无法调节或者无法电动展开等问题。

在本文中，将介绍车辆电动折叠后视镜故障的排查和修复方法，帮助车主在遇到问题时能够及时解决。

一、故障排查方法在开始修复之前，我们首先需要找出后视镜故障的原因。

以下是一些常见的排查方法：1. 检查保险丝：故障的首要原因可能是保险丝熔断。

在车辆的电路上，有专门负责控制后视镜的保险丝。

检查保险丝是否熔断，如果是，更换相应的保险丝。

2. 检查开关：如果后视镜无法电动折叠或展开，有可能是开关损坏。

可以尝试使用万用表测试开关是否正常，如果开关有问题，需要更换新的开关。

3. 检查电源线：后视镜需要有稳定的电源供应，检查电源线是否存在松动、腐蚀或破损的情况。

如果发现问题，修复电源线或更换新的电源线。

4. 检查电动马达：如果后视镜无法电动调节位置，可能是电动马达出现故障。

将电动马达连接到电源并测试其运行状况。

如果电动马达不能正常工作，考虑更换新的电动马达。

二、故障修复方法一旦我们找到了后视镜故障的原因，接下来就可以进行修复了。

以下是一些常见的修复方法：1. 更换保险丝：如果后视镜的保险丝熔断了，我们需要根据保险丝的规格更换新的保险丝。

确保使用相同规格的保险丝进行更换。

2. 更换开关：如果开关损坏，我们需要购买并更换新的开关。

拆卸旧开关并安装新开关时，确保按照正确的安装步骤进行操作。

3. 修复电源线：如果电源线出现松动、腐蚀或破损，需要修复或更换电源线。

将松动的电源线固定好并确保接触良好。

如果电源线腐蚀或破损严重，建议更换整根电源线。

4. 更换电动马达：如果电动马达无法工作，我们需要购买并更换新的电动马达。

拆下旧电动马达，并按照新电动马达的安装说明进行安装。

总结：车辆电动折叠后视镜故障的排查和修复方法包括检查保险丝、开关、电源线和电动马达。

诊断排除电动后视镜系统故障实操内容一、故障的常见症状电动后视镜系统故障可能会导致以下常见的症状：1. 后视镜无法调整：无法通过控制开关或按钮调整后视镜的位置。

2. 后视镜调节过慢或过快：当调整后视镜位置时，镜头的移动速度不适当，可能过慢或过快。

3. 后视镜无法折叠/展开：无法通过控制开关或按钮将后视镜折叠或展开。

4. 后视镜无法加热：无法通过控制开关或按钮打开后视镜的加热功能。

5. 后视镜位置不稳定：后视镜在车辆行驶过程中不稳定，可能会自动调整位置或晃动。

二、故障排除步骤以下是一些常见的故障排除步骤，可供参考：1. 检查电源供应：首先检查电动后视镜系统的电源供应是否正常，包括保险丝，电源线路及连接器。

检查保险丝是否熔断，线路是否接触良好，连接器是否松动或损坏。

如果电源供应有问题，需要修复或更换相应的部件。

2. 检查开关或按钮：检查控制开关或按钮是否正常工作。

使用万用表测试开关或按钮是否有正常的电流或电压输出。

如果开关或按钮存在问题，可能需要更换开关或按钮。

3. 检查电动马达：使用万用表测试电动马达的电流或电阻值是否正常。

若电流或电阻值超出正常范围，可能需要更换电动马达。

4. 检查驱动器/模块：电动后视镜系统通常有一个驱动器或模块，用于控制后视镜的运动。

检查驱动器或模块是否正常工作。

使用万用表测试驱动器或模块的电压是否正常。

如果电压不正常，可能需要更换驱动器或模块。

5. 检查后视镜的机械结构：检查后视镜的机械结构是否良好。

检查后视镜座的连接器是否紧固，检查各个关节是否灵活。

如果机械结构存在问题，可能需要修复或更换相应的部件。

6. 检查加热元件：如果后视镜具有加热功能，检查加热元件是否正常。

使用万用表测试加热元件的电阻值是否正常。

如果电阻值超出正常范围，可能需要更换加热元件。

7. 检查车辆电气系统：有时候电动后视镜系统的故障可能与车辆电气系统有关。

检查车辆电气系统的其他相关部件，如继电器，电磁阀等，以确定是否存在其他故障影响电动后视镜系统的正常工作。

电动后视镜常见故障及解决方法
1 电动后视镜故障
电动后视镜是汽车上也比较关键的一个部件，它的功能是帮助司机更加便捷的操控和检查车辆后方的状况，但是有时候也容易出现故障，我们要学会如何正确处理，避免让故障影响正常的驾驶。

1.1 电源线故障
电动后视镜的电源线是比较容易出现故障的部分，首先要检查故障处是否有烧坏的现象，如果没有可以进行画面调节，如果出现画面不清晰或者断线状态，就需要检查线是否断开或者电源线存在外漏现象，可以使用探头检查这是否存在短路的情况，如果出现短路，则需要更换电缆。

1.2 电机故障
电动后视镜的电机是另一个比较容易出现故障的部分，首先可以先查看是否有电动操作，如果有则需要检查是否发生卡死，前后振动过大或者控制不灵活，如果是这些问题，一般可以通过清洁电动后视镜内部外围结构以及润滑油等方式恢复正常使用。

1.3 控制板故障
部分电动后视镜还有一个比较特殊的部分，即控制板，控制板的故障的表现一般就是电动故障，首先要检查控制板是否完整，如果完整的话则要检查相关的开关是否灵活的进行操作，如果出现不灵活则
可以使用湿布清洗控制板，如果控制板本身出现问题，则需要更换新
的控制板。

2 注意事项
在操作电动后视镜时，要保持风挡擦洗液中的温度正常，同时要
记住要在安装完成后，做正确的功能测试，保证后视镜没有任何故障。

最后，要注意定期检查，及时发现问题并处理，这样可以保证电动后
视镜的正常运行。

汽车后视镜自动调节功能的故障排查与修复一、汽车后视镜自动调节功能的工作原理在深入探讨故障排查与修复之前，我们先来了解一下汽车后视镜自动调节功能的工作原理。

通常，该功能是通过电动马达、传感器、控制模块和相关的电路来实现的。

驾驶者操作车内的调节按钮或通过车辆的设置系统发出指令，控制模块接收到信号后，驱动电动马达工作，从而调整后视镜的角度。

传感器则用于监测后视镜的位置，并将信息反馈给控制模块，以确保调整的准确性。

二、常见故障类型1、后视镜完全无法调节这是最明显也是最严重的故障之一，可能是由于电源故障、控制模块损坏、电动马达故障或相关线路断路等原因引起。

2、后视镜调节不灵敏表现为调节过程缓慢、卡顿，可能是电动马达性能下降、机械部件磨损或润滑不足、线路接触不良等导致。

3、后视镜调节角度不准确即调节后的角度与预期不符，可能是传感器故障、控制模块的计算误差或者机械部件的安装问题。

4、单侧后视镜故障如果只有一侧后视镜出现问题，可能是该侧的电动马达、线路、传感器等单独部件的故障。

三、故障排查方法1、检查电源首先，检查车辆的保险丝是否熔断，相关的电源线路是否有断路、短路的情况。

可以使用万用表测量电源电压是否正常。

2、检查控制模块如果电源正常，接下来检查控制模块。

可以通过诊断设备读取控制模块的故障码，以确定是否存在模块本身的故障。

3、检查电动马达将后视镜从车上拆下，直接给电动马达供电，观察其是否能正常运转。

如果不能，说明电动马达可能损坏。

4、检查传感器使用诊断设备检测传感器的工作状态和输出信号是否正常。

5、检查线路仔细检查连接电动马达、传感器和控制模块的线路，查看是否有破损、插头松动、接触不良等情况。

6、机械部件检查对于调节不灵敏或角度不准确的情况，需要检查机械部件是否有磨损、变形、卡滞等问题，并进行必要的清洁和润滑。

四、修复措施1、更换保险丝或修复电源线路如果是保险丝熔断，更换相同规格的保险丝。

对于断路或短路的线路，需要进行修复或更换。

汽车后视镜自动折叠功能的故障排查与修复在现代汽车的众多便捷功能中，后视镜自动折叠功能无疑为车主们提供了很大的便利。

无论是在狭窄的停车位还是为了防止意外刮擦，这个功能都能让后视镜轻松收起。

然而，当这一功能出现故障时，不仅会影响使用体验，还可能给日常驾驶带来不便。

接下来，我们将详细探讨汽车后视镜自动折叠功能的故障排查与修复方法。

首先，我们需要了解汽车后视镜自动折叠功能的工作原理。

一般来说，这个功能是通过电动马达、控制模块和相关的传感器来实现的。

当车主按下折叠按钮或者车辆锁车时，控制模块会接收到信号，然后驱动电动马达工作，从而实现后视镜的折叠。

当后视镜自动折叠功能出现故障时，我们可以从以下几个方面进行排查。

第一步，检查电源和保险丝。

电源供应问题是导致后视镜自动折叠功能失效的常见原因之一。

我们需要检查车辆的电池是否正常，电池电量不足可能会影响该功能的运行。

同时，查看相关的保险丝是否熔断，如果保险丝熔断，需要及时更换。

第二步，检查控制按钮和开关。

有时候，按钮或开关的损坏或接触不良也会导致后视镜无法自动折叠。

可以通过多次按压按钮，观察是否有反应来判断其是否正常工作。

如果按钮存在卡顿或者无法回弹的情况，可能需要对其进行清洁或更换。

第三步，检查电动马达。

电动马达是实现后视镜折叠的关键部件，如果马达出现故障，后视镜自然无法正常折叠。

可以通过听声音来初步判断马达是否在工作，如果没有任何声音，可能是马达损坏或者线路连接出现问题。

第四步，检查传感器。

一些车辆的后视镜自动折叠功能是基于传感器的信号来触发的，例如车辆的锁车信号或者车速信号。

如果传感器出现故障，可能会导致控制模块无法接收到正确的信号，从而影响后视镜的折叠。

在排查出故障原因后，我们就可以进行相应的修复工作。

如果是电源或保险丝的问题，更换电池或者保险丝即可解决。

对于控制按钮和开关的故障，清洁或更换损坏的部件通常能够恢复正常。

如果是电动马达的问题，可能需要更换新的马达。

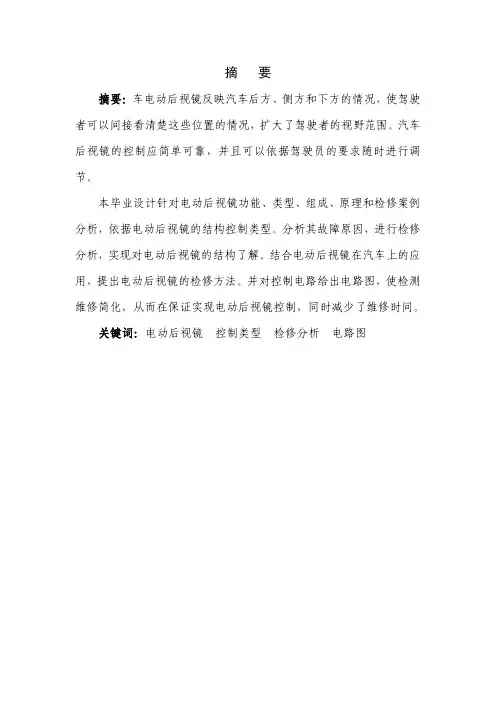

摘 要摘要：车电动后视镜反映汽车后方、侧方和下方的情况，使驾驶 者可以间接看清楚这些位置的情况，扩大了驾驶者的视野范围。

汽车 后视镜的控制应简单可靠，并且可以依据驾驶员的要求随时进行调 节。

本毕业设计针对电动后视镜功能、类型、组成、原理和检修案例 分析，依据电动后视镜的结构控制类型。

分析其故障原因，进行检修 分析，实现对电动后视镜的结构了解。

结合电动后视镜在汽车上的应 用，提出电动后视镜的检修方法。

并对控制电路给出电路图，使检测 维修简化，从而在保证实现电动后视镜控制，同时减少了维修时间。

关键词：电动后视镜 控制类型 检修分析 电路图目录绪论 (1)第 1 章 汽车电动后视镜的组成与原理 (2)1.1 电动后视镜的组成 (2)1.1.1 电动后视镜的工作原理 (3)1.1.2 北京现代索纳塔轿车电动后视镜电路 (3)1.1.3 本田雅阁轿车电动后视镜控制电路（带除霜器） (5)第 2 章 汽车电动后视镜的检修 (9)2.1 电动后视镜主要部件的检修 (9)2.1.1 电动后视镜开关 (9)2.1.2 电动后视镜执行器 (9)2.1.3 电动后视镜电动机 (9)2.2 电动后视镜常见故障检修 (10)2.2.1 左右两个后视镜均不工作 (10)2.2.2 一个后视镜在上下位置不工作 (11)2.2.3 一个后视镜在左右位置不工作 (11)2.2.4 一个后视镜不工作 (12)第 3 章 典型故障案例分析 (13)3.1 现代索纳塔轿车电动后视镜不工作 (13)3.2 上海通用别克轿车出现左右后视镜均不工作现象 (13)总结 (16)致谢 (17)参考文献 (18)绪论随着汽车电子技术的飞速发展，给汽车维修业带来了前所未有的 冲击。

汽车产品的中大量采用电子技术，引起汽车维修技术划时代的 变革。

传统的点火系统维修技术对当代的汽车维修已难以下手。

时代 在进步，时代在召唤新型的汽车故障诊断技术、维修修理技术，即新 的诊断维修观念、新的检测方式和新的维修方法，同时也在召唤这新 型的汽车维修技术培训模式以及相关教材。

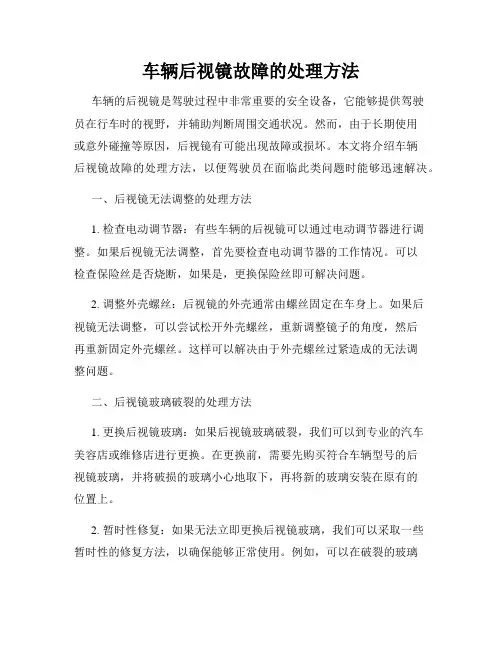

车辆后视镜故障的处理方法车辆的后视镜是驾驶过程中非常重要的安全设备，它能够提供驾驶员在行车时的视野，并辅助判断周围交通状况。

然而，由于长期使用或意外碰撞等原因，后视镜有可能出现故障或损坏。

本文将介绍车辆后视镜故障的处理方法，以便驾驶员在面临此类问题时能够迅速解决。

一、后视镜无法调整的处理方法1. 检查电动调节器：有些车辆的后视镜可以通过电动调节器进行调整。

如果后视镜无法调整，首先要检查电动调节器的工作情况。

可以检查保险丝是否烧断，如果是，更换保险丝即可解决问题。

2. 调整外壳螺丝：后视镜的外壳通常由螺丝固定在车身上。

如果后视镜无法调整，可以尝试松开外壳螺丝，重新调整镜子的角度，然后再重新固定外壳螺丝。

这样可以解决由于外壳螺丝过紧造成的无法调整问题。

二、后视镜玻璃破裂的处理方法1. 更换后视镜玻璃：如果后视镜玻璃破裂，我们可以到专业的汽车美容店或维修店进行更换。

在更换前，需要先购买符合车辆型号的后视镜玻璃，并将破损的玻璃小心地取下，再将新的玻璃安装在原有的位置上。

2. 暂时性修复：如果无法立即更换后视镜玻璃，我们可以采取一些暂时性的修复方法，以确保能够正常使用。

例如，可以在破裂的玻璃上贴上透明胶带，以防止玻璃继续破碎，或者使用专业的玻璃胶进行粘贴修复。

三、后视镜松动的处理方法1. 检查固定螺丝：后视镜的固定螺丝有时会因为长期使用松动。

如果后视镜出现松动现象，可以使用螺丝刀或扳手等工具找到松动的固定螺丝，将其重新拧紧。

2. 使用胶水固定：如果固定螺丝无法解决后视镜松动的问题，我们可以使用一些胶水进行固定。

首先，将后视镜小心地取下并清洁干净，然后在固定位置涂抹适量的胶水，再将后视镜按照正确的位置固定上去，保持一段时间以确保胶水完全干燥。

四、后视镜防眩目处理方法1. 调整后视镜角度：后视镜防眩目功能的原理是通过改变反射角度来减轻来车灯光的照射。

如果后视镜无法有效防止眩目，可以调整后视镜的角度，使其更好地反射来车灯光，并减轻照射到驾驶员眼睛的强光。

◆文/江苏 耿彪“汽车电动后视镜系统检修”混合式教学案例设计为适应“互联网+职业教育”发展需求，学习并执行《国家职业教育改革实施方案》(职教20条)和最新版《中华人民共和国职业教育法》中的有关精神。

本文以《汽车辅助电气系统构造与检修》课程中的“汽车电动后视镜系统检修”教案设计为例，在原教学模式的基础上，融入“互联网+”、虚拟仿真等技术，深挖课程思政元素，将原教案设计成符合新时代职业院校专业课程的混合式教案，让教师更便于教，使学生更乐于学。

一、《汽车辅助电气系统构造与检修》课程简介《汽车辅助电气系统构造与检修》课程是汽车检测与维修技术专业五年制高职学生必修的一门专业核心课程，课程总课时为108学时，占6学分。

本课程的课程目标是让学生能够掌握车载网络系统、风窗刮水洗涤系统、电动后视镜系统、电动车窗系统、中控门锁系统、电动座椅系统、安全气囊系统等汽车辅助电气系统的结构组成、工作原理、元件检查和更换方法等。

希望通过本课程的学习后，使学生具有汽车维修行业相关工作和参加等级工或“1+X ”认证所必需知识及技能；培养学生遵守国家法律法规、规范标准的意识和爱国、敬业、诚信、友善的职业道德；提高学生自主学习、综合分析、团队协作、沟通交流、创新意识等能力。

教学内容分为电动后视镜认知与检查、零部件拆装与更换、电路分析与测量、故障诊断与排除，共4个任务，计12课时，培养“会检查、能更换、知原理、懂排故”的汽车机电维修人才，如图1所示。

3.课程思政融入课程以“德技并修”为主线构建课程思政育人体系，完全契合新版职教法对职业教育人才培养提出的目标要求。

从我国古代匠人采用抛光雕刻法制造出独具风格的青铜镜，使得我国成为世界上最早使用铜镜的国家之一，以此培养学生的文化自信；再到激发学生学习“执着专注、精益求精、一丝不苟、追求卓越”工匠精神的热情；最后在课程学习过程中强调操作团队合作、实训操作和小组评价等注意事项，真正地把社会主义核心价值观、工匠耿彪(本刊编委会委员)汽车职业院校讲师，国家职业技能大赛裁判员，汽车维修工高级技师，汽车维修电工技师。

AUTO AFTERMARKET | 汽车后市场本田雅阁2.3轿车电动后视镜不工作故障检修张文品广东省交通城建技师学院 广东省广州市 510000摘 要： 本文针对一辆本田雅阁2.3轿车右侧电动后视镜出现了左右不动作的现象，通过原理分析、检测和诊断，发现故障在于驱动电机电源连接器锈蚀而造成电源电路接触不良，经更换后故障彻底排除，总结了自已在维修过程中的经验。

关键词：本田雅阁2.3　电动后视镜　不动作　故障排除1　前言随着汽车科技的进步，电动后视镜采用了电脑控制，驾驶员在车内便可以很方便地操纵和控制车外后视镜的上下和左右偏摆角度，从而可以满足驾驶员的最佳视线要求，进一步提高了行驶的安全性。

2　电动后视镜介绍2.1　电动后视镜功能2.1.1　后视镜的记忆存储功能每个驾驶员可根据自己身高和驾驶习惯，以及座椅及转向盘的最佳舒适性来调整后视镜的最佳视角，然后进行记忆存储。

当其他人驾驶汽车后，或被他人调整已记忆的视角后，由于存储的存在，驾驶员都可以非常轻松地开启记忆存储功能，使所有内在设施恢复至已设定状态。

2.1.2　后视镜加热除霜功能有的后视镜增设了加热除霜功能。

例如采用了电加热除霜镜片，驾驶员可以开启加热除霜功能，清洁镜面的积雾、积霜和雨水等。

2.1.3　后视镜的自动折叠功能该功能可防擦伤及缩小停车泊位空间，保证在后视安全性上把损害程度降低到最小。

2.1.4　带刮水器、洗涤器的后视镜有些后视镜增设了刮水器和洗涤器，用于挂去外后视镜上的雨、雪、泥浆及灰尘等。

可以在各种情况下清晰地观察到车外情况。

2.2　电动后视镜结构和原理后视镜有两个能上下、左右灵活转动的电机、永久磁铁和霍尔集成电路等组成。

根据霍尔集成电路产生的信号电压，可对后视镜所在的位置进行检测。

有的后视镜还带有可伸缩功能，由后视镜伸缩开关控制电动机工作，驱动伸缩传动装置带动后视镜收回和伸出。

3　故障现象一款本田雅阁2.3轿车，已行驶20余万公里，在一次洗车后，右侧电动后视镜出现了左右不动作的现象，但上下倾斜还可调，而左侧后视镜则无故障。

电动后视镜构造与维修学习目标（1）掌握电动后视镜的结构原理；（2）掌握电动后视镜的工作原理。

（3）掌握电动后视镜的常见故障。

1.后视镜的种类作用；后视镜是驾驶员坐在驾驶室座位上直接获取汽车后方、侧方和下方等外部信息的工具。

为了驾驶员操作方便，防止行车安全事故的发生，保障人身安全，各国均规定了汽车上必须安装后视镜，且所有后视镜都必须能调整方向。

2.后视镜的种类1）按安装位置分类（1）内后视镜：内后视镜是为不用太大地变换驾驶中向前的视线即可确认后方情景的镜子。

（2）外后视镜：乘用车一般将外后视镜装在车门上。

日本国内用车也有装在翼子板上。

内后视镜外后视镜（3）下视镜：下视镜，可以使司机在驾驶座上正前方的镜子内看到汽车车身下的前后轮以外的地方，可以使司机在倒车和启动前进时看到它前后轮及车身旁是否有人或障碍物，以免伤人、物和损坏车辆，给司机以方便和安全。

下视镜2）按后视镜的镜面形状分类可分为平面镜、球面镜和双曲率镜面三大系列。

另外还有一种棱形镜，棱形镜的镜表面平坦，但其横截面为棱形，通常用作防眩目型的内后视镜。

3）按后视镜的调节方式分类可以分为车外调节和车内调节2种。

(1)车外调节式这种方式是在停车状态下，通过用手直接调节镜框或镜面的位置的方式来完成视角的调节，该方式费时费力，很难方便地一次性完成，驾驶员需在座位上用手伸出车窗外调节，在行车、雨天等情况下调节很不方便。

一般的大型汽车、载货汽车和低挡客车都采用车外调节方式，以降低成本。

(2)车内调节式这种方式可为驾驶员在行驶过程中调节后视镜，观察后视野提供较为方便的条件。

中、高挡轿车大都采用车内调节方式。

该方式又分为手动调节式（钢丝索传动调节或手柄调节）和电动调节式2种。

手动调电动调节由于后视镜的位置直接关系到驾驶员能否观察到车后的情况，而驾驶员调整它的位置又比较困难，尤其是前排乘客车门一侧的后视镜。

因此，现代汽车的后视镜基本都为电动的，由电气控制系统来操纵。

解决汽车电动后视镜故障的技巧与方法对于驾驶汽车的人来说，后视镜是行车安全不可或缺的重要部件。

然而，由于各种原因，汽车电动后视镜可能会出现故障，影响驾驶者的视线和安全。

本文将介绍一些解决汽车电动后视镜故障的技巧与方法，帮助驾驶者及时修复并保持行车安全。

一、检查电源连接在解决汽车电动后视镜故障时，首先要检查电源连接是否正常。

这包括检查电源线是否完好无损，连接端是否紧固以及继电器的工作状态。

如果发现电源连接松动、断裂或继电器损坏，应及时修复或更换相关部件。

二、调整后视镜位置电动后视镜故障的常见问题之一是位置调整失灵。

此时，驾驶者可以手动调整后视镜的位置以暂时解决问题。

具体方法是在车辆停止行驶时，用手轻轻推动或拨动后视镜，调整其位置到适合自己的角度。

三、检查开关控制后视镜的电动调整通常通过仪表盘上的开关进行控制。

如果发现电动后视镜无法调整，可以检查开关的工作状态。

可以通过按下开关后是否有电流流过来判断，或者可以用万用表进行测试。

如果开关损坏，需要及时更换。

四、检查后视镜电动马达电动后视镜故障的另一个常见问题是马达失灵。

一旦发现后视镜无法移动，驾驶者可以检查马达是否正常运转。

可以利用多米尼克工具测量马达的电阻值，如果数值明显异常或者测量不到电阻值，则马达可能需要更换。

五、检查电路及保险丝电动后视镜的故障有时也可能与电路或保险丝问题有关。

车主可以检查后视镜电路线路是否完好，是否短路或开路。

此外，还要检查保险丝是否正常，是否需要更换。

对于电路或保险丝问题，建议寻求专业技师的帮助。

六、及时维修或更换如果以上方法都无法解决汽车电动后视镜故障，或者故障较为严重，驾驶者应及时联系专业汽车维修机构进行维修或更换。

毕竟行车安全至关重要，不要因小失大，让故障后视镜给自己和他人的安全造成威胁。

七、定期保养检查为了避免和减少电动后视镜故障的发生，驾驶者还应定期保养并检查汽车的各个部件。

定期检查可以发现并解决潜在问题，保持电动后视镜的正常工作状态。

任务4 电动后视镜不能调整故障的检测与修复
一、预备知识
1、电动后视镜的结构
电动后视镜是由后视镜、后视镜调整器构 成。

其中，后视镜调整是由2台永磁式直流电 动机来调整后视镜上下、左右方向的装置， 它由永磁式直流电动机、联动机构、霍尔位 置传感器及控制器组成。

电动后视镜组成
驾驶员通过控制器发出调整后视镜角度位 置指令给永磁式直流电动机，永磁式直流电 动机驱动联动机构以达到调整后视镜的角度 位置，并通过霍尔传感器进行后视镜所在位 置控制。

结构分解图
装配关系示意图
奇瑞B11外后视镜
结构分解示意图
装配关系示意图
2、电动后视镜控制电路
丰田皇冠轿车后视镜控制系统电路
桑塔纳2000轿车后视镜控制电路
北京现代索 纳塔轿车后
视镜
二、实训知识
1、使用/操作方法
• 1、调节总成的镜面角度，以满足不同驾驶员视野
的要求。

• 2、拨动翻转手柄，调节镜面上、下角度，防止眩
目。

2、注意事项
• 手工调节次数超出标准规定次数，操纵力将降低。

3、开关及其连接器的端子检修
● ● 向下调整 ● ● 向上调整
● ● 向右调整
● ● 向左调整
右 左 向下 向上 右下 左上
触点 调整状态
电动后视镜控制开关的工作状态。

汽车维修2019.3车窗，则首先检查安全开关是否正常通电；再通电检查该车窗升降电动机是否正常，相应车窗的控制开关是否正常，如果有故障应更换新件。

若正常，应检修连接导线和插接器是否有断路。

（三）某车窗只能升或只能降主要原因：车窗控制开关损坏，控制车窗上升或下降的单条电路断路。

诊断和排查：分别检查车窗控制开关的上升和下降控制时是否通电，若不通，更换开关；若车窗玻璃只能上升，检查下降电路和相应插接器是否断路；反之，检查上升电路和相应插接器是否断路。

四、结束语该文通过对奇瑞风云2两厢车型电动车窗玻璃升降电路的组成，分别对左前门玻璃升降开关总成控制电路和右前门车窗玻璃升降控制电路进行了详细分析；结合电路，通过故障现象，寻找导致故障的可能原因，然后采用排除法确定造成故障的具体原因，将确定的故障点进行维修。

维修人员可以掌握故障的诊断方法，对汽车电动车窗故障进行快速诊断和维修。

（作者单位：运城职业技术学院）参考文献：[1]黄彩娟.基于电流回路原理的汽车电气设备故障诊断方法［J ］.汽车维修，2015．[2]王海涛.汽车电工电子基础［M ］.北京：北京理工大学出版社，2010．基于科鲁兹汽车电动后视镜电路原理的故障检修刘丹丹郭超汽车在行驶中，驾驶员需要通过后视镜观察车辆后方和侧面的情况，确保安全行车。

同一辆车对于不同驾驶员来说，由于视角不同，需要进行后视镜的调节。

后视镜分为手动式和电动式，手动后视镜调节时费时费力，一般都采用电动后视镜。

通过控制后视镜开关进行调节，如图1所示，开关中L 为驾驶员侧后视镜，R 为乘客侧后视镜。

旋钮上下左右移动进行方向调节。

一旦后视镜出现故障，不能正常调节，将会对行车安全造成很多隐患[1]。

一、科鲁兹汽车电动后视镜组成科鲁兹汽车电动后视镜由保险丝、后视镜开关、驱动电机、镜片、镜片固定架和后视镜伸缩电机组成。

后视镜分为车外驾驶员侧和车外乘客侧，每个后视镜内含有2个驱动电机和伸缩电机，电机均采用永磁式，驱动电机控制镜片进行上下左右4个方向的调节，伸缩电机控制后视镜进行伸缩功能[2]，如图2所示。
