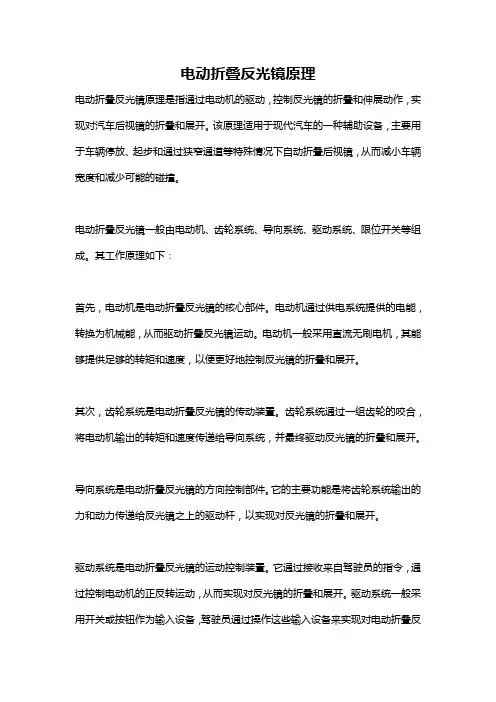

电动折叠反光镜原理电动折叠反光镜原理是指通过电动机的驱动，控制反光镜的折叠和伸展动作，实现对汽车后视镜的折叠和展开。
该原理适用于现代汽车的一种辅助设备，主要用于车辆停放、起步和通过狭窄通道等特殊情况下自动折叠后视镜，从而减小车辆宽度和减少可能的碰撞。
电动折叠反光镜一般由电动机、齿轮系统、导向系统、驱动系统、限位开关等组成。
其工作原理如下：首先，电动机是电动折叠反光镜的核心部件。
电动机通过供电系统提供的电能，转换为机械能，从而驱动折叠反光镜运动。
电动机一般采用直流无刷电机，其能够提供足够的转矩和速度，以便更好地控制反光镜的折叠和展开。
其次，齿轮系统是电动折叠反光镜的传动装置。
齿轮系统通过一组齿轮的咬合，将电动机输出的转矩和速度传递给导向系统，并最终驱动反光镜的折叠和展开。
导向系统是电动折叠反光镜的方向控制部件。
它的主要功能是将齿轮系统输出的力和动力传递给反光镜之上的驱动杆，以实现对反光镜的折叠和展开。
驱动系统是电动折叠反光镜的运动控制装置。
它通过接收来自驾驶员的指令，通过控制电动机的正反转运动，从而实现对反光镜的折叠和展开。
驱动系统一般采用开关或按钮作为输入设备，驾驶员通过操作这些输入设备来实现对电动折叠反光镜的控制。
最后，限位开关是电动折叠反光镜的保护装置。
它能够检测反光镜的折叠和展开位置，并在到达限位位置时通过控制电动机的停止来保护反光镜和驱动系统的安全。
综上所述，电动折叠反光镜的原理主要通过电动机的驱动、齿轮系统的传动、导向系统的控制、驱动系统的运动控制以及限位开关的保护等部件相互配合，实现对反光镜的折叠和展开。
通过电动折叠反光镜的运动控制，驾驶员可以根据需要自由折叠和展开反光镜，从而提供更好的视野和行驶安全性。
这一技术在现代汽车中得到广泛应用，为驾驶员提供了便利和安全的驾驶体验。
电动折叠后视镜原理
电动折叠后视镜是一种在汽车上广泛使用的装置，它可以通过电动机将后视镜折叠和展开。
这种后视镜由以下几个部分组成：
1. 电动机：电动折叠后视镜的核心部件是电动机。
电动机负责提供动力，使后视镜能够进行折叠和展开的运动。
2. 齿轮系统：齿轮系统通过传递电动机的动力，使后视镜能够进行运动。
齿轮系统包括一系列齿轮和传动轴，能够有效地将电动机的转速和扭矩转移到后视镜上。
3. 折叠杆：折叠杆是连接电动机和后视镜的部件，负责将电动机的动力传递给后视镜，使其能够折叠和展开。
4. 控制系统：电动折叠后视镜还配备有一个控制系统，通过控制系统可以对后视镜进行折叠和展开的操作。
控制系统通常由按钮、开关或遥控器等设备组成，可以方便地控制后视镜的状态。
当需要折叠后视镜时，控制系统会发送信号给电动机，电动机开始转动。
齿轮系统将电动机的动力传递给折叠杆，折叠杆随即开始移动，并将后视镜折叠起来。
当需要展开后视镜时，同样的步骤反向进行。
总之，电动折叠后视镜通过电动机、齿轮系统、折叠杆和控制系统的协作，实现了后视镜的折叠和展开功能，为驾驶员提供了更加方便和灵活的使用体验。
汽车电动后视镜原理
汽车电动后视镜是一种智能化的装置，通过电子控制系统实现对后视镜的调节。
其原理基于电动机的工作和控制信号的传输。
在汽车电动后视镜中，装有一个电动机，该电动机通过机械连接与后视镜相连，从而实现对后视镜的调节。
电动机通常使用直流电源供电，其通过电路控制向电动机提供正（顺时针）或负（逆时针）电流，从而使电动机产生相应的转动。
控制信号的传输通常使用细绳、线缆或无线传输方式，根据车辆的设计和系统设置而定。
这些控制信号通过车内的按钮、开关或者是遥控器等设备来传输。
当驾驶员需要调节后视镜的位置时，驾驶员通过操作车内按钮、开关或者是遥控器来发送控制信号。
控制信号经过传输后到达电动后视镜，接收后会激活电动机，使其按照驾驶员的要求进行转动，从而改变后视镜的角度或位置。
通过这种原理，驾驶员可以轻松地调整后视镜，以获得更好的视野和驾驶体验。
同时，电动后视镜还可以通过记忆功能，保存不同驾驶者的个人设置，使得调节后视镜更加便捷和个性化。
总之，汽车电动后视镜通过电动机和控制信号的传输，实现了对后视镜的精准调节，为驾驶员提供了更好的视野和驾驶体验。
电动后视镜是现代汽车上常见的配件，它通过电动机驱动，可以调节镜面的角度，使驾驶员可以通过后视镜清晰地观察车后的情况。
别克轿车的电动后视镜工作原理如下：1. 电动后视镜的结构电动后视镜主要由外壳、镜面、电动机和控制电路组成。
外壳是固定在车身上的部分，镜面则是可以调节角度的部分，电动机通过控制电路控制镜面的角度。
2. 电动后视镜的调节原理当驾驶员需要调节后视镜时，会通过车内的开关控制电路发送信号给电动机，电动机根据接收到的信号来调整镜面的角度。
一般来说，通过上下、左右两个方向的开关来控制后视镜的上下和左右的角度。
3. 电动后视镜的供电原理电动后视镜一般由车辆的电气系统供电，即通过车辆的蓄电池来提供电源。
当驾驶员操作开关时，电路会将信号传输给电动机，电动机会根据信号来调整镜面的角度。
4. 电动后视镜的保护装置为了防止电动后视镜在碰撞或其他意外情况下受到损坏，一般会设计有折叠功能，当车辆发生碰撞时，外壳和镜面会自动折叠，从而减少损坏的可能性。
别克轿车的电动后视镜通过电动机和控制电路来实现镜面角度的调节，其供电原理是由车辆的电气系统提供电源，并且通过保护装置来保护后视镜不受损坏。
这样的设计保证了驾驶员可以在驾驶过程中更加方便地观察车后的情况，提高了行车安全性。
为了更好地理解别克轿车电动后视镜的工作原理，我们可以进一步深入了解其具体的电动机原理、控制电路的作用以及在实际使用中可能遇到的一些问题。
5. 电动后视镜的电动机原理电动后视镜中使用的电动机通常是直流电机，它们通过接收来自控制电路的信号，来实现调整镜面角度的功能。
当驾驶员通过车内的调节开关发送信号时，控制电路会调整电动机的极性和电流，使其旋转，并通过传动装置来使后视镜的镜面角度偏转。
6. 控制电路的作用控制电路在电动后视镜中起到重要的作用，它接收来自驾驶员操作开关的信号，然后将这些信号转化为电动机能够理解的控制信号。
控制电路还可以对电动后视镜的工作状态进行监测和保护，例如在后视镜折叠功能中，控制电路会根据车辆的撞击情况来触发折叠功能，保护后视镜不受损坏。
电动后视镜折叠原理
电动后视镜折叠原理是通过电动驱动机构控制后视镜的折叠和展开。
具体来说，电动后视镜通常由电动机、齿轮传动装置和折叠机构组成。
当驾驶员通过车内的折叠按钮或者遥控器操作后视镜的折叠时，电动机开始工作。
电动机通过齿轮传动装置将电能转换成机械能，传递到折叠机构上。
折叠机构由连接在后视镜和车身之间的机械杆组成。
当电动机转动时，它通过齿轮传动装置将转动力传递给机械杆，从而改变后视镜的角度。
在折叠过程中，机械杆会被外部力量或弹簧推动，将后视镜折叠到合适的位置。
当折叠完成后，电动机会停止工作，并且机械杆会锁定后视镜，以确保后视镜在行驶过程中保持稳定。
同样的原理也适用于后视镜的展开。
当驾驶员操作展开按钮时，电动机会反向转动，将机械杆拉伸，从而展开后视镜。
展开过程完成后，电动机停止工作，并且机械杆再次锁定后视镜，以确保后视镜的稳定性。
总的来说，电动后视镜折叠原理通过电动机、齿轮传动装置和折叠机构的工作协调，实现后视镜的折叠和展开功能。
这种设计提供了更便利和安全的方式来调整后视镜的角度，以适应不同驾驶需求和停车环境。
汽车电动后视镜检修详解.ppt汽车车身电器检修电动后视镜检修 1 电动雨刮检修 2 电动天窗检修 3 电动座椅检修 4 电动车窗检修 5 电机能力目标知识目标 1、电动后视镜的组成、各部分功用 2、电动后视镜工作原理、控制方法 3、电动后视镜系统的故障诊断 1、正确拆装电动后视镜系统各部件 2、检测判断电动后视镜各部件性能 3、诊断和排除常见故障打开汽车点火开关或，操作电动后视镜开关，发现左右电动后视镜上下、左右方向均不能转动。
电动后视镜的组成电动后视镜的分类电动后视镜的自动调节电动后视镜的自动防炫目电动后视镜的控制电路电动后视镜的工作原理后视镜主要是确保行车或倒车安全，内后视镜还可以防止后方车辆引起的炫目；后视镜加热器与后窗除霜器电路接通。
组成部分：镜片、驱动电机、控制电路、操纵开关。
两个电机驱动上下及左右转动。
分类方式类型特点按照安装位置不同分内后视镜一般在驾驶室的前上方，用于观察车内或透过后车窗观察车后方外后视镜分左右一般装在车门或者前立柱附近，用于观察道路两侧下视镜安装在车身外部的车前或车后部位，用于观察车前或车后地面按照镜面形状不同分平面镜不失真，但后视范围小球面镜后视范围大，但物体映像缩小失真双曲率镜基本不存在失真和盲区问题，但成本高按功能分普通型反射膜为铝或银，无防眩功能防眩目型分为棱形镜、平面镜和液晶镜按操纵方式分手动通过杠杆传递力，由软轴驱动电控由电机驱动当照到内后视镜上的光线太强时，将导致驾驶员的视觉不舒服，此时自动调节的内后视镜将自动翘起，以减弱照到内后视镜上的光线。
自动调节内后视镜在后视镜镜片内装有两块电池，其中一块是用来测定车内光线的强度，另一块是用来测定后视镜受光照的强度，若照到内后视镜的光线强度大于车内光线的强度，并且超过设定值，则驱动内后视镜的电磁线圈被励磁，将内后视镜翘起。
有两个光敏二极管，一个安装在后视镜正面，一个在背面，它们分别接受汽车前面及后面射来的光线。
小车电动后视镜调节的原理小车电动后视镜调节的原理主要包括电控线路、电动马达、角度传感器以及控制开关等组成。
首先，电动后视镜的调节是通过电控线路来实现的。
电控线路是将电能转化为机械能的重要部分，其作用是控制电动马达的运转以实现后视镜的调节。
电控线路一般由电源、电线、控制模块和开关等组成，其中电源为电动后视镜提供所需的电能，电线起到传输信号的作用，控制模块负责对电动马达进行控制。
其次，电动马达是实现后视镜调节动作的核心部件。
电动马达是将电能转化为机械能的装置，常见的有直流电动机和步进电动机等。
电动马达可以提供动力和转矩，使得后视镜能够实现上下、左右的调节。
在调节过程中，电动马达会根据电控线路的指令，通过正反转和不同速度的转动来实现后视镜的调节。
另外，角度传感器是电动后视镜调节的重要组成部分。
角度传感器常用的有光电编码器和霍尔传感器等。
角度传感器可以感知后视镜的当前位置，以便电控线路根据设定的参数来控制电动马达的运转。
通过角度传感器，电动后视镜可以实现精确的调节，保证后视镜的位置和角度能够满足车辆驾驶者的需要。
最后，控制开关是用户操作电动后视镜调节的手段。
控制开关一般安装在驾驶员座位侧面或方向盘附近，通过按下开关来实现后视镜的调节。
开关的设计一般包括上下、左右和折叠等功能，驾驶员可以根据需要按下相应的按键来实现后视镜的调节。
控制开关与电控线路相连，驱动电动马达的运转，从而完成后视镜的调节动作。
总之，小车电动后视镜调节的原理主要包括电控线路、电动马达、角度传感器和控制开关等组成。
通过电控线路发出信号，电动马达提供运动力和转矩，角度传感器感知后视镜的位置，控制开关由驾驶员操作来实现后视镜的调节。
这些组件的合作协调，使得驾驶者可以方便地调整后视镜的位置和角度，提高行车的安全性和便利性。
电动后视镜原理
电动后视镜原理
电动后视镜是现代汽车上的一种重要功能，它使得驾驶者可以在开车时通过按一下按钮来改变后视镜角度，从而获得更好的视角和更方便的行驶体验。
那么，这一功能是如何实现的呢？
电动后视镜的原理非常简单，它基于一种被称为“远距离遥控”的技术。
如其名称所示，这种技术可以让驾驶者通过车内的开关来远程控制后视镜的角度，而不需要直接触摸它们。
它使用了电动机的力量来改变后视镜的位置，而这一电动机受到车内开关的控制。
如果您将电动后视镜拆开，就会发现它由多个零件构成。
其中包括电动机、齿轮箱、传动系统和控制开关。
当驾驶者按下控制开关时，它会将信号传递到电动马达中，通过配合齿轮箱和传动系统来使后视镜移动。
这个过程是非常快速和准确的，使得驾驶者可以方便地调整后视镜角度。
在这个过程中，车辆的电池向电动后视镜提供所需的电力。
这样，驾驶者就可以在车辆发动时或者在未启动发动机时对后视镜进行控制。
不仅如此，如果您希望按照个人需求来控制后视镜，您可以根据指南
手动调整后视镜的位置。
这种调整需要您手动操作镜子并使用杠杆或旋钮来控制其位置。
总之，电动后视镜是一种可以方便地改变后视角度的设备。
它基于远程控制技术，使用驾驶者方便的开关来控制车内的电动马达，使后视镜角度更适合不同的驾驶和行驶情况。
鉴于其可靠性、实用性和易用性，电动后视镜已经成为现代车辆中的标配功能。
电动后视镜的工作原理
电动后视镜是一种能够自动调节角度和位置的汽车后视镜。
它由一个小电动机、一些齿轮和传动机构、控制电路以及外壳组成。
在工作时，电动后视镜的电动机会根据驾驶员的操作信号以及车辆的电气系统控制信号来进行转动。
当驾驶员需要调整后视镜的角度或位置时，他们可以通过车内的控制开关来发送信号给电动后视镜。
这个信号会被传递到后视镜的控制电路中。
控制电路接收到信号后，会将其转换为电动机的工作信号。
然后，电动机开始工作，它通过驱动齿轮和传动机构，使后视镜的镜子或整个外壳在指定的方向上进行调整。
一般来说，电动后视镜可以在水平和垂直两个方向上进行调节。
水平方向的调节是通过控制电机使齿轮旋转，从而使后视镜左右移动。
垂直方向的调节则是通过控制电机使齿轮进行上下移动来实现的。
另外，电动后视镜通常还具有记忆功能，可以记录多个驾驶员的调节偏好，并在需要时快速恢复到相应的位置。
这个功能主要是通过存储器和控制电路实现的。
总之，电动后视镜通过电动机驱动齿轮和传动机构，实现了对后视镜角度和位置的自动调节。
这样，驾驶员可以方便地调整后视镜，以适应不同的驾驶条件和个人偏好。
电动后视镜的工作原理电动后视镜是现代汽车上常见的一种装置，它通过电力来实现镜面的调节，使驾驶员可以方便地调整后视镜的角度，以获得更好的视野。
那么，电动后视镜的工作原理是怎样的呢？接下来，我们将详细介绍电动后视镜的工作原理。
首先，电动后视镜的核心部件是电机。
这个电机通常是一种微型直流电机，它通过接收来自车辆电气系统的电力信号来实现工作。
当驾驶员通过车内的开关按钮来调节后视镜的角度时，电机就会受到相应的控制信号，从而开始工作。
其次，电动后视镜还包括一套齿轮传动系统。
这个传动系统的作用是将电机输出的旋转运动转化为后视镜镜面的倾斜或旋转运动。
通过合理设计齿轮的大小和传动比，可以实现较大范围的后视镜角度调节。
除此之外，电动后视镜还配备了一套位置反馈传感器。
这些传感器可以实时监测后视镜的当前角度，并将这一信息反馈给车辆的电控系统。
这样一来，就可以实现后视镜的自动记忆功能，当下次再次使用时，后视镜可以自动回到之前设定的角度。
最后，电动后视镜还需要一套电气控制系统。
这个系统通常由车辆的中央电控单元来控制，它接收来自驾驶员的操作信号，再将相应的控制指令发送给电动后视镜的电机。
通过这一系统，可以实现后视镜的远程控制、自动调节等功能。
总的来说，电动后视镜的工作原理是基于电机、齿轮传动、位置反馈传感器和电气控制系统的协同作用。
当驾驶员操作后视镜的开关按钮时，电机会受到相应的控制信号，从而通过齿轮传动系统实现后视镜的角度调节，同时位置反馈传感器和电气控制系统可以保证后视镜的准确调节和自动记忆功能。
这样一来，驾驶员可以方便快捷地调整后视镜，获得更好的行车视野，提高行车安全性。
通过本文的介绍，相信大家对电动后视镜的工作原理有了更加清晰的了解。
电动后视镜作为现代汽车的重要配件，其工作原理的了解不仅可以帮助我们更好地使用它，也有助于我们在日常维护和保养时更好地保持它的正常工作状态。
希望本文能够对大家有所帮助，谢谢！。
